Nghiên cứu thiết kế hệ thống thiết bị thi công cọc xi măng đất cho công trình giao thông: Bước tiến tự chủ công nghệ xây dựng tại Việt Nam

Tóm tắt nghiên cứu (Research Summary)

  • Câu hỏi nghiên cứu chính (Research Question): Làm thế nào để xây dựng cơ sở lý thuyết tính toán, thiết kế và tối ưu hóa hệ thống thiết bị thi công cọc xi măng đất (Deep Soil Mixing - DMM) gắn trên máy cơ sở, đặc biệt là kết cấu cột tháp chịu lực và bộ công tác khoan – phun – trộn tích hợp cánh đặc biệt nhằm đáp ứng điều kiện địa chất phức tạp tại Việt Nam?
  • Phương pháp tiếp cận (Methodology Snapshot): Đề tài kết hợp khảo sát thực tiễn công nghệ trong và ngoài nước; phân tích lý thuyết kết cấu thép theo 3 phương pháp (ứng suất cho phép, trạng thái giới hạn, độ bền mỏi); mô phỏng ứng suất phần tử hữu hạn (FEA) trên phần mềm chuyên dụng ANSYS; phân tích cơ học phá hủy và cố kết hóa lý đất; thiết kế chi tiết 3D và chế tạo mô hình thực nghiệm thu nhỏ có điều khiển cơ điện tử.
  • Phát hiện then chốt (Key Findings): Xác lập hoàn chỉnh bộ thông số động học và hình học cho đầu khoan trộn Ø1000 mm sử dụng cánh teno (triệt tiêu hiện tượng đất dính bám xoay quanh trục); tính toán tối ưu kết cấu cột tháp 21 m dạng ống rỗng đảm bảo ổn định dưới tải trọng tổ hợp phức tạp và áp lực gió bão ($450\text{ N/m}^2$); xác lập dải thông số công nghệ chuẩn (vận tốc xuyên 0,7–1,0 m/phút, rút 1,0–2,0 m/phút, tốc độ quay 24–64 vòng/phút, lượng vữa 70–300 $\text{kg/m}^3$).
  • Hàm ý thực tiễn (Implications): Cung cấp bộ hồ sơ thiết kế hoàn chỉnh phục vụ chế tạo thiết bị thi công cọc xi măng đất trong nước, giảm phụ thuộc vào máy nhập khẩu đắt đỏ, nâng cao chất lượng gia cố nền đất yếu cho các dự án giao thông, sân bay, bến cảng.

Bối cảnh và tầm quan trọng (Context & Significance)

Thực trạng ứng dụng công nghệ xử lý nền đất yếu

Tại Việt Nam, các công trình hạ tầng giao thông và công nghiệp tập trung phần lớn tại vùng đồng bằng ven biển, lưu vực sông Hồng và sông Cửu Long – nơi có tầng địa chất trầm tích non trẻ, đất sét mềm, bùn lỏng và than bùn dày từ 15 m đến hơn 30 m. Chi phí gia cố nền móng tại các khu vực này thường chiếm từ 15% đến 50% tổng mức đầu tư dự án. Công nghệ cọc xi măng đất (Deep Soil Mixing - DMM hay Jet-Grouting) đã khẳng định tính ưu việt vượt trội trên thế giới (Nhật Bản, Thụy Điển, Phần Lan) với hàng chục triệu mét khối đất gia cố mỗi năm nhờ tốc độ thi công nhanh, giảm hơn 50% thời gian chờ cố kết so với cọc đúc sẵn, không phát sinh phế thải bùn bentonite và chi phí cạnh tranh.

+-------------------------------------------------------------------------+
|                  THÁCH THỨC ĐỊA KỸ THUẬT TẠI VIỆT NAM                   |
|  - Tầng bùn sét yếu dày (15 - 30m) tại các vùng đồng bằng               |
|  - Chi phí xử lý nền chiếm 15 - 50% tổng mức đầu tư                     |
+-------------------------------------------------------------------------+
                                    |
                                    v
+-------------------------------------------------------------------------+
|                    THỰC TRẠNG THIẾT BỊ THI CÔNG                         |
|  - Thiết bị Nhật Bản / Châu Âu: Hiện đại, chính xác cao nhưng rất ĐẮT   |
|  - Thiết bị Trung Quốc: Giá rẻ nhưng điều khiển THỦ CÔNG, sai số lớn    |
+-------------------------------------------------------------------------+
                                    |
                                    v
+-------------------------------------------------------------------------+
|                 MỤC TIÊU ĐỀ TÀI (PGS.TS NGUYỄN HỒNG NGÂN)               |
|  - Làm chủ cơ sở lý thuyết khoan - trộn và tương tác đất                |
|  - Thiết kế cột tháp 21m & bộ công tác cánh teno chống vón cục          |
|  - Tự chủ chế tạo máy thi công DMM nội địa đạt chuẩn kỹ thuật           |
+-------------------------------------------------------------------------+

Khoảng trống nghiên cứu (Research Gap)

Tại Việt Nam, dù cọc xi măng đất đã được ứng dụng trong hàng loạt đại dự án như Đại lộ Đông Tây, sân bay Cần Thơ, đường Láng – Hòa Lạc, hầm chui Kim Liên... nhưng trang thiết bị thi công tồn tại nhiều hạn chế:

  1. Thiết bị nhập khẩu từ Nhật Bản, Châu Âu: Chất lượng rất cao nhưng chi phí đầu tư và vận hành đắt đỏ, khó tiếp cận đại trà.
  2. Thiết bị nhập khẩu từ Trung Quốc: Giá thành rẻ nhưng mức độ tự động hóa thấp, điều chỉnh áp lực khí và định lượng vữa thủ công dẫn đến sai số chất lượng lớn, phụ thuộc hoàn toàn vào tay nghề thợ.
  3. Khoảng trống lý thuyết: Các công trình trong nước trước đây chỉ tập trung vào thí nghiệm sức chịu tải của cọc sau khi hoàn thiện hoặc cải tiến cục bộ. Chưa có công trình nào nghiên cứu sâu bản chất cơ học tương tác đất – cánh khoan, động học dòng vữa phun trong điều kiện đất dính nhiệt đới, cũng như cơ sở tính toán kết cấu thép cột tháp chịu tải động lực phức hợp.

Tính cấp thiết và tác động kỳ vọng

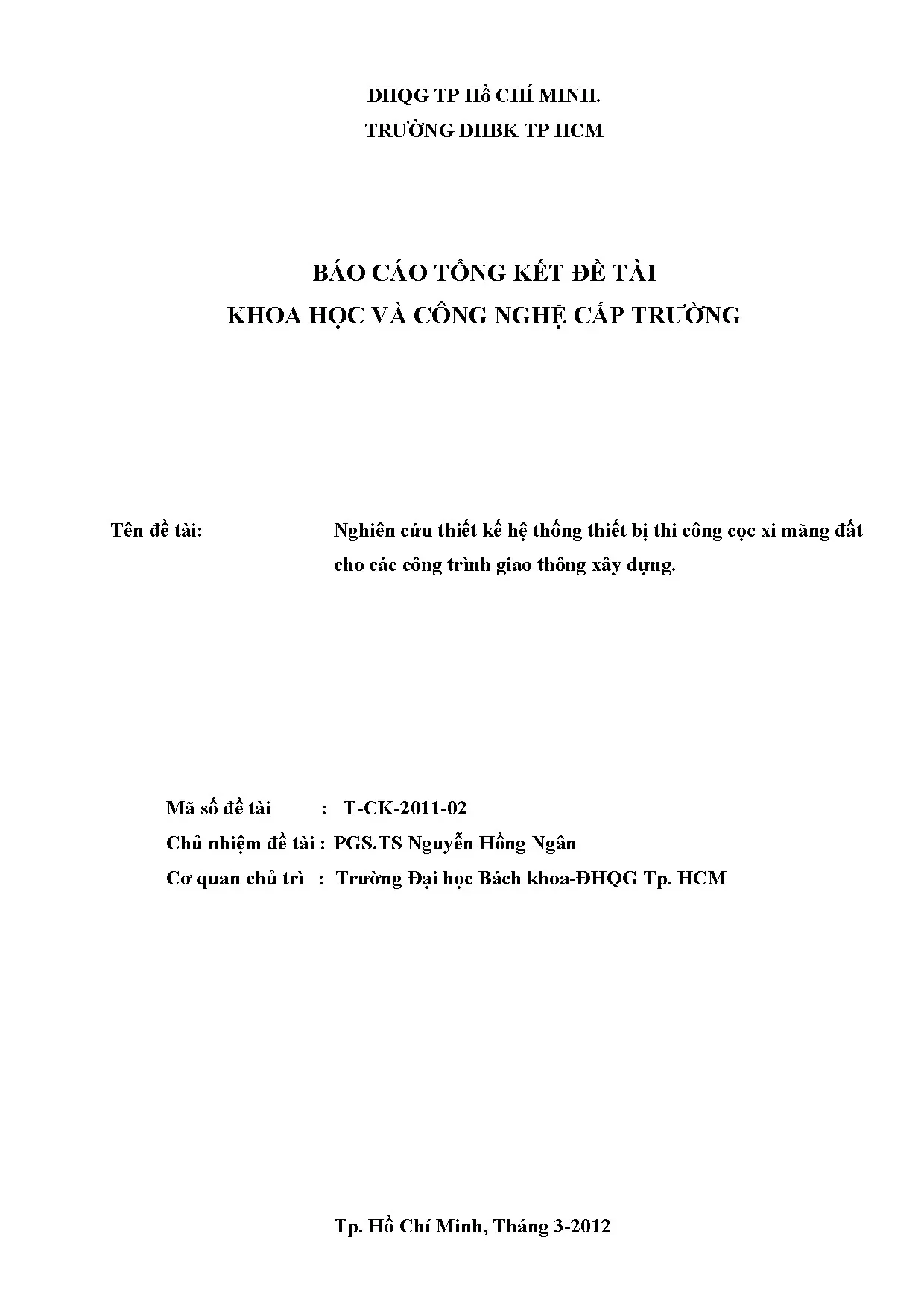

Đề tài mã số T-CK-2011-02 do PGS.TS Nguyễn Hồng Ngân chủ nhiệm tại Trường Đại học Bách khoa – ĐHQG TP.HCM có ý nghĩa tiên phong. Đề tài mở đường cho việc làm chủ công nghệ thiết kế, tiến tới chế tạo hoàn chỉnh hệ thống thiết bị DMM "Made in Vietnam", giải quyết bài toán hạ giá thành xây dựng và đảm bảo tính đồng đều của nền móng công trình quốc gia.

Phương pháp luận và cách tiếp cận (Methodology & Approach)

Nghiên cứu áp dụng quy trình tiếp cận liên ngành chặt chẽ giữa Cơ khí máy xây dựng, Cơ học đất – Địa kỹ thuật và Cơ học kết cấu.

+---------------------------------------------------------------------------------+
|                        QUY TRÌNH PHƯƠNG PHÁP NGHIÊN CỨU                         |
+---------------------------------------------------------------------------------+
   |
   +---> 1. Khảo sát thực nghiệm hiện trường (Khô / Ướt tại Cần Thơ, TP.HCM, HN)
   |
   +---> 2. Phân tích cơ học tương tác đất (Tính dính, Tikxotrofia, cố kết Carrillo)
   |
   +---> 3. Tính toán kết cấu thép cột tháp (Ứng suất cho phép, TTGH, Mỏi, ANSYS)
   |
   +---> 4. Thiết kế tối ưu bộ công tác (Đầu khoan Ø1000mm tích hợp cánh teno)
   |
   +---> 5. Kiểm chứng thực nghiệm (Mô hình thu nhỏ có hệ thống điều khiển)

1. Cơ sở tính toán kết cấu thép cột tháp

Để đảm bảo an toàn tuyệt đối cho cột tháp cao 21 m lắp trên máy cơ sở trong điều kiện làm việc rung lắc mạnh, nhóm nghiên cứu đã đồng thời áp dụng 3 phương pháp:

  • Phương pháp ứng suất cho phép: Kiểm soát ứng suất sinh ra do tải trọng tiêu chuẩn không vượt quá giới hạn an toàn: $\sigma \le [\sigma] = \frac{\sigma_0}{n}$. Đánh giá độ cứng tĩnh qua độ võng $f \le [f]$ và độ cứng động qua chu kỳ dao động tắt dần $\tau$ và hệ số suy giảm logarit $\gamma$.
  • Phương pháp trạng thái giới hạn (TTGH): Kiểm tra TTGH thứ nhất (khả năng chịu lực, ổn định cục bộ/tổng thể và độ bền mỏi $N \le \Phi$) và TTGH thứ hai (chuyển vị giới hạn $\delta \le \delta_{gh}$).
  • Phương pháp tính độ bền mỏi: Đánh giá ứng suất lặp trong suốt chu kỳ làm việc với hệ số điều kiện làm việc $k_y$.
  • Tổ hợp tải trọng: Mô hình hóa toàn diện tải trọng tĩnh (trọng lượng thân tháp 64 kN, bệ puly 12,8 kN, đầu khoan và bệ dẫn động 57,58 kN); tải trọng động nâng hạ với hệ số xung kích $\psi = 1 + 0,3 \cdot V_L$; tải trọng quán tính ngang ($Q_{qt} = 0,1 \cdot Q_{max}$); và áp lực gió bão 3 trạng thái ($q_1 = 150\text{ N/m}^2$, $q_2 = 250\text{ N/m}^2$, $q_3 = 450\text{ N/m}^2$).

2. Mô hình hóa phần tử hữu hạn (FEA)

Toàn bộ kết cấu cột tháp dạng không gian ống rỗng được mô hình hóa và phân tích trường ứng suất – biến dạng thông qua phần mềm chuyên dụng ANSYS, giúp định vị chính xác các điểm tập trung ứng suất tại khớp nối phân đoạn và chân tháp để gia cường tối ưu.

3. Lý thuyết tương tác khoan – trộn và cố kết hóa lý

  • Đặc tính cơ lý đất yếu: Nghiên cứu ảnh hưởng sâu sắc của lực dính phân tử/liên kết keo, tính trương nở – co rút, tính biến loãng của cát no nước, và đặc biệt là hiện tượng Tikxotrofia (đất sét biến thành dung dịch khi chịu tải trọng động rồi tái phục hồi độ nhớt).
  • Cơ chế nén chặt và hóa bền: Phân tích sự giảm thể tích lỗ rỗng $\Delta V = V_{r0} - V_r$; quá trình thủy hóa khoáng Clinke ($3\text{CaO}\cdot\text{SiO}_2, 2\text{CaO}\cdot\text{SiO}_2, 3\text{CaO}\cdot\text{Al}_2\text{O}_3, 4\text{CaO}\cdot\text{Al}_2\text{O}_3\text{Fe}_2\text{O}_3$) qua 3 pha (Hòa tan $\rightarrow$ Hóa keo $\rightarrow$ Kết tinh); kết hợp định đề Carrillo xác định độ cố kết thấm không gian 3 chiều: $P = 1 - (1 - P_h)(1 - P_v)$.

4. Kiểm chứng mô hình thực nghiệm

Chế tạo mô hình thí nghiệm thu nhỏ tại xưởng gồm: trục khoan 1000 mm, đầu khoan trộn 400 mm, hệ thống ray dẫn hướng xích nâng hạ, tời truyền động và tủ điều khiển điện tử nhằm quan sát động học xáo trộn đất thực tế.

Phát hiện chính và kết quả nghiên cứu (Major Findings)

1. Đột phá trong thiết kế bộ công tác với "cánh teno" chống vón cục

Phát hiện then chốt của đề tài nằm ở việc giải quyết bản chất cơ học khi trộn đất sét sệt:

  • Hiện tượng khi không dùng cánh teno: Đất dẻo dính bị cuốn xoay tròn theo cánh khoan thành khối trụ kín, lớp vữa xi măng chỉ bao bọc bên ngoài chứ không thể thấm sâu vào bên trong lõi đất, làm cọc hình thành không đều và giảm hơn 40–60% cường độ chịu lực.
  • Cơ chế khi trang bị cánh teno: Cánh teno tạo ra các phần tử tĩnh và động đối nghịch, cản trở khối đất quay theo cánh, cắt nhuyễn đất thành các vi phân nhỏ, tạo điều kiện cho tia vữa xi măng áp lực cao phân tán đồng nhất 100% vào từng phần tử đất.
        KHÔNG DÙNG CÁNH TENO                     DÙNG CÁNH TENO TĨNH - ĐỘNG
     +-------------------------+               +-------------------------+
     |     Trục quay khoan     |               |     Trục quay khoan     |
     |           |             |               |      |           |      |
     |      (Đất bám cục)      |               |  [Cánh quay] [Cánh tĩnh]|
     |     /===========\       |               |      \     |     /      |
     |    | Đất xoay tròn|     |               |    Đất bị cắt nhuyễn,   |
     |     \===========/       |               |    vữa trộn đều 100%    |
     |  (Chỉ bọc vữa bên ngoài)|               |                         |
     +-------------------------+               +-------------------------+
     ==> Cọc yếu, dễ nứt gãy                   ==> Cọc đồng nhất, cường độ cao

2. Xác lập thông số tối ưu cho đầu khoan – phun – trộn Ø1000 mm

Nghiên cứu đã chuẩn hóa bộ thông số kích thước hình học và chế độ công nghệ vận hành:

  • Đường kính cọc tạo hình: 1000 mm
  • Chiều dài đầu khoan: 1200 mm; Đường kính thân trục khoan: 120 mm
  • Bố trí vòi phun: Đặt ngay dưới đáy mũi khoan để tạo hiệu ứng xới tơi và thẩm thấu áp lực trước khi các tầng cánh nhào trộn hoạt động.
  • Vận tốc xuyên xuống: 0,7 – 1,0 m/phút
  • Vận tốc rút cần lên: 1,0 – 2,0 m/phút
  • Tốc độ quay cánh trộn: 24 – 64 vòng/phút
  • Định lượng vữa phun: 70 – 300 $\text{kg/m}^3$ (tùy thuộc cấp phối địa chất đất nền).

3. Tối ưu hóa kết cấu cột tháp không gian 21 m

  • Cột tháp được thiết kế dạng phân đoạn module lắp ghép linh hoạt (1 đốt 8 m, 1 đốt 6 m, 2 đốt 3 m), tổng trọng lượng kết cấu thép tháp đạt 6.390 kg, tổng trọng lượng toàn hệ thống máy cơ sở là 108,8 tấn.
  • Kết cấu dạng ống rỗng giúp giảm thiểu diện tích cản gió, tăng mômen kháng uốn theo cả hai phương vuông góc và song song, đảm bảo không xảy ra hiện tượng cộng hưởng dao động khi vận hành tời nâng tải trọng lớn.

4. Bảng so sánh đặc tính kỹ thuật hệ thống thiết bị

Tiêu chí so sánh Thiết bị Nhật Bản (Chuẩn) Thiết bị Trung Quốc (Thị trường) Thiết bị thiết kế của Đề tài
Chiều sâu khoan tối đa 35 m 28 m 21 – 28 m
Đường kính cọc tạo hình 0,6 – 1,2 m 0,6 – 1,0 m 0,6 – 1,0 m (chuẩn 1,0 m)
Bộ công tác chống dính Cánh đặc biệt cao cấp Cánh cắt phẳng đơn giản Tích hợp cánh teno tĩnh - động
Độ ổn định kết cấu tháp Rất cao Trung bình Được tối ưu bằng ANSYS
Phương thức di chuyển Xích / Chân thủy lực Chân bước thủy lực chậm Gắn trên máy cơ sở bánh xích
Khả năng tự chủ chế tạo Nhập khẩu 100% (Giá rất cao) Nhập khẩu 100% (Giá trung bình) 100% chế tạo trong nước
Chi phí đầu tư thiết bị Rất cao ($$$$$) Trung bình ($$) Thấp – Tối ưu hóa chi phí ($)

Đóng góp khoa học và giá trị gia tăng (Scientific Contributions)

                     ĐÓNG GÓP TOÀN DIỆN CỦA ĐỀ TÀI
                                  |
    +-----------------------------+-----------------------------+
    |                             |                             |
    v                             v                             v
[LÝ THUYẾT & PHƯƠNG PHÁP]     [CÔNG NGHỆ & CHẾ TẠO]      [TIÊU CHUẨN & CHÍNH SÁCH]
- Làm rõ hiện tượng Tikxotrofia- Bộ bản vẽ thiết kế 2D/3D  - Cơ sở thực tiễn bổ sung
- Lý thuyết cố kết 3D Carrillo- Cánh teno nhào trộn mịn   cho TCXDVN 385:2006
- Tối ưu hóa kết cấu ANSYS    - Mô hình thực nghiệm mini   - Thúc đẩy nội địa hóa máy XD

1. Đóng góp về mặt lý thuyết (Theoretical Contributions)

  • Bổ sung và làm sáng tỏ cơ chế vi mô của quá trình khuấy trộn cơ học kết hợp thủy hóa xi măng trong môi trường đất sét có tính Tikxotrofia cao.
  • Xây dựng mô hình toán học giải tích xác định chính xác tải trọng động học, mômen uốn và dao động tắt dần tác dụng lên cột tháp máy khoan cọc sâu.

2. Đổi mới về phương pháp (Methodological Innovations)

  • Thiết lập quy trình thiết kế tích hợp: Phân tích cơ học đất $\rightarrow$ Giải tích kết cấu $\rightarrow$ Mô phỏng số CAE (ANSYS) $\rightarrow$ Thử nghiệm mô hình vật lý thu nhỏ. Phương pháp này loại bỏ sai số giữa tính toán lý thuyết và điều kiện làm việc thực tế ngoài công trường.

3. Ứng dụng thực tiễn và chính sách (Practical & Policy Implications)

  • Bộ bản vẽ công nghệ hoàn chỉnh: Đề tài đã xuất xưởng toàn bộ hệ thống bản vẽ tổng thể và bản vẽ chế tạo chi tiết từng cụm máy, sẵn sàng chuyển giao cho các nhà máy cơ khí chế tạo máy công trình tại Việt Nam.
  • Chính sách & Tiêu chuẩn: Cung cấp dữ liệu thực chứng giá trị phục vụ việc bổ sung, hoàn thiện các quy chuẩn quốc gia về thi công và nghiệm thu gia cố nền đất yếu (tiêu biểu như tiêu chuẩn TCXDVN 385:2006).

Đối tượng hưởng lợi và phạm vi áp dụng (Target Audience)

  • Nhà nghiên cứu học thuật & Giảng viên: Cung cấp tài liệu tham khảo chuyên sâu về tính toán máy nâng chuyển, máy làm đất và cơ học nền móng công trình cho các trường đại học kỹ thuật.
  • Kỹ sư Cơ khí xây dựng & Chế tạo máy: Nắm bắt quy chuẩn thiết kế cột tháp chịu lực, cơ cấu quay dẫn động đầu khoan và nguyên lý chế tạo cánh teno chống bám dính.
  • Kỹ sư Địa kỹ thuật & Nhà thầu thi công hạ tầng: Có cơ sở khoa học để lựa chọn chế độ vận hành (tốc độ quay, lưu lượng phun vữa, vận tốc nâng hạ cần) phù hợp với từng loại địa tầng (sét mềm, cát pha, than bùn).
  • Chủ đầu tư & Cơ quan quản lý nhà nước: Giải pháp thay thế thiết bị nhập khẩu, giảm thiểu chi phí đầu tư công trình giao thông từ 20–40% so với phương án cọc bê tông truyền thống, đồng thời đảm bảo yếu tố bảo vệ môi trường bền vững.

Câu hỏi thường gặp (FAQ)

1. Điểm đột phá kỹ thuật quan trọng nhất của đề tài là gì?

Đó là việc thiết kế thành công bộ công tác khoan – trộn tích hợp cánh teno và làm chủ quy trình tính toán kết cấu thép cột tháp 21 m bằng ANSYS. Giải pháp cánh teno xử lý triệt để hiện tượng đất sét dính cuộn tròn quanh trục khoan, đảm bảo vữa xi măng phân tán đồng nhất 100% trong lòng cọc.

2. Phương pháp nghiên cứu của đề tài có gì đặc biệt so với các nghiên cứu trước đây?

Các nghiên cứu trước đây tại Việt Nam chủ yếu khảo sát thực nghiệm cọc thành phẩm hoặc dùng thiết bị có sẵn. Đề tài này đi sâu từ bản chất cơ học hạt đất và hiện tượng Tikxotrofia, kết hợp 3 phương pháp giải tích kết cấu thép với mô phỏng số phần tử hữu hạn và kiểm chứng trực tiếp bằng mô hình thực nghiệm cơ điện tử.

3. Kết quả thiết kế này có thể áp dụng cho các điều kiện địa chất khác nhau không?

Hoàn toàn có thể. Nhờ xác lập dải thông số công nghệ linh hoạt (vận tốc xuyên 0,7–1,0 m/phút, tốc độ quay 24–64 vòng/phút, định lượng vữa 70–300 $\text{kg/m}^3$), hệ thống thiết bị có thể tùy chỉnh để thi công hiệu quả trên nhiều nền đất: cát no nước, bùn sét dẻo, sét pha và đất hữu cơ.

4. Hướng phát triển tiếp theo của nghiên cứu là gì?

Nhóm tác giả định hướng tích hợp hệ thống điều khiển tự động hóa và cảm biến IoT (tự động điều chỉnh áp lực vữa, kiểm soát độ thẳng đứng điện tử thời gian thực) và phối hợp với các doanh nghiệp cơ khí chế tạo thử nghiệm máy tỷ lệ 1:1 thương mại hóa.

5. Cọc xi măng đất thi công bằng thiết bị này có ứng dụng trong những công trình nào?

Công nghệ áp dụng rộng rãi cho: nền đường đắp cao tốc, đường băng sân bay, nền móng bồn chứa xăng dầu, mố cầu dẫn, tường hào chống thấm đê đập thủy lợi và chống trượt trồi hố đào sâu trong đô thị.

Kết luận (Conclusion)

Đề tài nghiên cứu khoa học mã số T-CK-2011-02 của PGS.TS Nguyễn Hồng Ngân đã giải quyết trọn vẹn bài toán từ cơ sở lý luận khoa học đến thiết kế kỹ thuật chế tạo hệ thống thiết bị thi công cọc xi măng đất tại Việt Nam. Kết quả nghiên cứu không chỉ khẳng định năng lực tự chủ công nghệ cơ khí xây dựng trong nước mà còn mang lại giải pháp kỹ thuật – kinh tế đột phá cho ngành xây dựng hạ tầng giao thông.

Bước đi tiếp theo đòi hỏi sự liên kết chặt chẽ giữa Nhà trường – Viện nghiên cứu và Doanh nghiệp sản xuất cơ khí để sớm gia công thử nghiệm mẫu máy thực tế, tích hợp điều khiển số tự động và đưa sản phẩm thương mại vào phục vụ các đại công trình quốc gia.
