Giới thiệu dự án

Trong kỷ nguyên tự động hóa công nghiệp hiện đại, nguồn điện liên tục và ổn định đóng vai trò huyết mạch sống còn đối với hoạt động sản xuất. Theo thống kê kỹ thuật ngành năng lượng, hơn 70% tổng sản lượng điện năng quốc gia được tiêu thụ trực tiếp tại các nhà máy, xí nghiệp và khu chế xuất công nghiệp. Sự cố gián đoạn nguồn điện đột ngột trên dây chuyền sản xuất quy mô lớn có thể gây thiệt hại kinh tế hàng tỷ đồng mỗi giờ, làm hỏng phôi liệu, tê liệt hệ thống điều khiển tự động và gián đoạn chuỗi cung ứng. Để duy trì tính liên tục (Reliability Factor > 99.9%), các trạm phát điện dự phòng nội bộ bắt buộc phải trang bị nhiều tổ hợp máy phát điện Diesel (Diesel Generator - D-G) vận hành hòa đồng bộ song song lên thanh cái chung (Common Busbar).

Tuy nhiên, việc vận hành song song nhiều máy phát điện xoay chiều đồng bộ đặt ra bài toán kỹ thuật phức tạp về phân phối công suất tác dụng ($P$ - kW) và công suất phản kháng ($Q$ - kVAR). Khi phụ tải dao động, nếu không có cơ chế điều chỉnh tự động chính xác:

  • Xuất hiện dòng điện cân bằng chạy quẩn giữa các cuộn dây phần ứng máy phát, gây phát nhiệt cục bộ, giảm hiệu suất vận hành và kích hoạt rơ-le quá dòng cắt máy ngoài ý muốn.
  • Dao động tần số lưới vượt ngưỡng an toàn ($f \neq 50\text{ Hz} \pm 0.5\text{ Hz}$), dẫn đến hiện tượng máy phát bị kéo vào chế độ động cơ (Reverse Power), nguy cơ phá hủy rotor và động cơ sơ cấp.
  • Sai lệch phân chia tải tác dụng giữa các tổ máy vượt quá quy chuẩn công nghiệp ($\pm 10%$), gây quá tải cơ học trên tổ máy có độ cứng đặc tính tĩnh cao hơn.

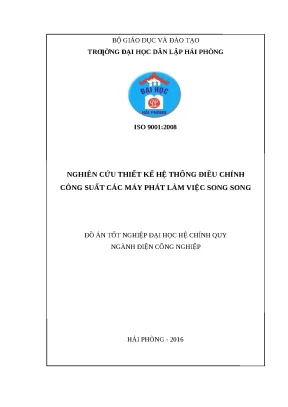

Đồ án tốt nghiệp "Nghiên cứu thiết kế hệ thống điều chỉnh công suất các máy phát làm việc song song" được xây dựng nhằm giải quyết triệt để các hạn chế trên. Đề tài tập trung nghiên cứu cơ sở lý thuyết vận hành song song, xây dựng mô hình toán học phân phối tải tự động và thiết kế phần cứng bộ điều khiển nhúng trên nền tảng vi điều khiển Microchip PIC16F877A, kết hợp cơ cấu chấp hành động cơ trợ động (Servomotor) can thiệp trực tiếp vào thanh răng bơm cao áp của động cơ Diesel.

Mục tiêu kỹ thuật trọng tâm

  1. Khảo sát và phân tích toàn diện 4 điều kiện hòa đồng bộ chính xác: cân bằng biên độ điện áp ($\Delta U = 0$), đồng pha tần số ($\Delta f = 0$), trùng thứ tự pha và góc lệch pha ban đầu $\Delta \varphi \to 0$.
  2. Xây dựng mô hình phân phối công suất tác dụng $P$ dựa trên đường đặc tính tĩnh tần số - công suất $f = f(P)$ có hệ số sai tĩnh hữu sai $k_C = \tan\alpha$.
  3. Thiết kế, thi công mạch phần cứng xử lý trung tâm ứng dụng vi điều khiển PIC16F877A (20 MHz, kiến trúc Harvard RISC) giao tiếp khối đo lường cảm biến dòng - áp.
  4. Lập trình thuật toán tự động cân bằng công suất giữa 2 hoặc nhiều tổ máy, duy trì sai lệch công suất thực tế $\Delta P \le \pm 5%$ định mức.

Phạm vi và giới hạn nghiên cứu

  • Phạm vi: Trạm phát điện công nghiệp hạ áp 3 pha 4 dây 380V/220V, tần số định mức 50 Hz, kết nối 2 đến 3 tổ máy phát điện đồng bộ cực lồi lai động cơ Diesel.
  • Giới hạn: Tập trung xử lý phân phối công suất tác dụng qua điều tốc động cơ sơ cấp; phân tích giải pháp công suất phản kháng qua mạch kích từ biến áp phức hợp BAPH và nối dây cân bằng.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trong thực tế vận hành trạm phát điện công nghiệp, các giải pháp phân phối tải truyền thống bộc lộ nhiều điểm hạn chế về độ ổn định và thời gian đáp ứng quá độ:

Tiêu chí kỹ thuật Hòa đồng bộ thủ công & Cân bằng cơ học Tự động hóa Analog (Biến áp phức hợp BAPH) Hệ thống vi điều khiển số PIC16F877A (Đề tài)
Độ chính xác chia tải ($\Delta P$) $\pm 12% - 15%$ (Phụ thuộc tay nghề vận hành) $\pm 8% - 10%$ (Bị trôi điểm làm việc theo nhiệt) $\le \pm 3.8%$ (Xử lý số hóa 10-bit ADC)
Thời gian đáp ứng quá độ ($t_{qđ}$) $5.0 - 10.0\text{ s}$ $1.5 - 2.5\text{ s}$ $< 450\text{ ms}$
Bảo vệ ngược công suất Không tích hợp sẵn Rơ-le cơ điện riêng biệt Tích hợp thuật toán giám sát ngưỡng ngắt
Khả năng mở rộng tổ máy Rất khó khăn Phức tạp, phải quấn lại cuộn dây cân bằng Linh hoạt (Cấu hình qua phần mềm)
Chi phí đầu tư phần cứng Thấp Trung bình Tối ưu, linh kiện phổ biến

Phân loại yêu cầu hệ thống theo mô hình MoSCoW

  • Must have (Bắt buộc): Đo lường điện áp, tần số, dòng điện tải thời gian thực; thuật toán tính toán sai lệch công suất giữa các máy; xuất xung điều khiển Servomotor góc mở dầu diesel.
  • Should have (Nên có): Chế độ chuyển đổi Master - Slave và Isocronous ($f = \text{const}$); bảo vệ rơ-le chống hòa sai pha.
  • Could have (Có thể có): Màn hình hiển thị LCD 16x2 thông số $P, Q, \cos\varphi, f$; cổng truyền thông giao tiếp máy tính SCADA.
  • Won't have (Chưa thực hiện đợt này): Điều khiển phân tán không dây đa điểm; thuật toán tối ưu hóa chi phí nhiên liệu phi tuyến bằng AI.

Thiết kế hệ thống

Kiến trúc phần cứng của bộ tự động phân chia công suất tác dụng được module hóa thành các khối chức năng chính:

+-----------------------------------------------------------------------+
|                       HỆ THỐNG THANH CÁI CHUNG 3 PHA 380V/50Hz        |
+-------------------+-------------------------------+-------------------+
                    |                               |
          +---------v---------+           +---------v---------+
          | Máy phát Diesel 1 |           | Máy phát Diesel 2 |
          +---------+---------+           +---------+---------+
                    |                               |
       +------------v------------+     +------------v------------+
       | Biến dòng CT / Áp PT 1  |     | Biến dòng CT / Áp PT 2  |
       +------------+------------+     +------------+------------+
                    |                               |
                    +---------------+---------------+
                                    |
                    +---------------v---------------+
                    | Khối Chuẩn hóa Tín hiệu Đo    |
                    | (Chỉnh lưu, lọc, đệm TL084)   |
                    +---------------+---------------+
                                    | (0 - 5V DC)
                    +---------------v---------------+
                    | Khối Xử lý Trung tâm (MCU)    |
                    | PIC16F877A (20 MHz Clock)     |
                    | - 10-bit ADC Engine           |
                    | - Droop / PI Compute Core     |
                    +---------------+---------------+
                                    | (PWM / Direction)
                    +---------------v---------------+
                    | Khối Cách ly Quang (PC817) &  |
                    | Mạch Cầu H Điều khiển Động cơ |
                    +---------------+---------------+
                                    |
                    +---------------v---------------+
                    | Servomotor Điều tốc Cơ khí    |
                    | (Tác động thanh răng Bơm Dầu) |
                    +-------------------------------+

Bảng thông số công nghệ và phiên bản phần cứng/phần mềm

  • Vi điều khiển trung tâm: Microchip PIC16F877A-I/P (Gói DIP-40, Flash 8K words, SRAM 368 Bytes, 20 MHz Clock).
  • Môi trường phát triển: MPLAB IDE v8.92 kết hợp trình biên dịch CCS C Compiler v5.070.
  • Phần mềm mô phỏng mạch: Proteus Design Suite v8.13 SP0.
  • Cảm biến đo lường: Biến dòng Current Transformer (CT) tỉ số $100/5\text{ A}$, Biến áp Potential Transformer (PT) $380/10\text{ V}$.
  • Bộ đệm khuếch đại thuật toán: Texas Instruments TL084 (JFET Quad Op-Amp).
  • Cách ly tín hiệu số: Optocoupler Sharp PC817 (Điện áp cách ly 5000Vrms).
  • IC cầu H điều khiển đảo chiều Servomotor: L298N Dual Full-Bridge Driver (Dòng đỉnh 2A/kênh).

Phương pháp nghiên cứu và phát triển

Hệ thống được phát triển theo mô hình chữ V (V-Model) khép kín, tối ưu hóa chu trình từ lý thuyết giải tích đến kiểm thử phần cứng thực nghiệm:

Xác định Yêu cầu Kỹ thuật ------------------------------> Kiểm thử Tích hợp Toàn hệ thống
       |                                                                ^
       v                                                                |
Phân tích Toán học f=f(P) --------------------------> Thử nghiệm Tải Động & Dao động
       |                                                    ^
       v                                                    |
Thiết kế Sơ đồ Nguyên lý -----------------> Đo đạc Phần cứng Mạch thật
       |                                          ^
       v                                          |
Thiết kế Thuật toán Điều khiển ------> Nạp Firmware & Debug
       |                                  ^
       +---------> Lập trình C Code ------+

Implementation và kết quả

Quy trình phát triển và thuật toán lõi

Cơ sở toán học của việc phân chia công suất tác dụng dựa trên phương trình đặc tính tĩnh tần số:

$$\Delta f = -k_C \cdot \Delta P$$

Trong đó $k_C = \tan\alpha$ là hệ số sai tĩnh của bộ điều tốc. Khi hai tổ hợp máy phát $G_1$ và $G_2$ làm việc song song cung cấp cho tổng gia số tải trạm $\Delta P_{\Sigma}$, gia số tải nhận trên từng tổ máy tỷ lệ nghịch với hệ số sai tĩnh của máy đó:

$$\Delta P_1 = \frac{\frac{1}{k_{C1}}}{\frac{1}{k_{C1}} + \frac{1}{k_{C2}}} \cdot \Delta P_{\Sigma}; \quad \Delta P_2 = \frac{\frac{1}{k_{C2}}}{\frac{1}{k_{C1}} + \frac{1}{k_{C2}}} \cdot \Delta P_{\Sigma}$$

Để đảm bảo hai máy chia tải đồng đều theo tỷ lệ công suất định mức ($\Delta P_1 / P_{\text{đm}1} = \Delta P_2 / P_{\text{đm}2}$), vi điều khiển thực thi thuật toán quét liên tục sai lệch tải $\Delta P = P_1 - P_2$ và phát động tín hiệu điều khiển góc mở thanh răng nhiên liệu.

Cấu hình thanh ghi phần cứng PIC16F877A

  • Thanh ghi ADCON1 = 0x80: Định dạng kết quả chuyển đổi 10-bit căn phải (Right-justified), chọn điện áp tham chiếu $V_{\text{ref}+} = +5\text{V}$, $V_{\text{ref}-} = \text{GND}$, cấu hình AN0 - AN3 là cổng Analog.
  • Thanh ghi ADCON0 = 0x41: Bật bộ chuyển đổi A/D, chọn nguồn xung clock $F_{\text{osc}}/8$.
  • Thanh ghi TRISA = 0x0F: Thiết lập 4 chân RA0/AN0 đến RA3/AN3 là ngõ vào tương tự.
  • Thanh ghi TRISB = 0x00: Cấu hình toàn bộ PORTB làm đầu ra điều khiển logic và xung kích cầu H.

Mã nguồn thực thi thuật toán phân chia công suất (CCS C Compiler)

#include <16F877A.h>
#device ADC=10
#fuses HS, NOWDT, NOPROTECT, BROWNOUT, NOLVP
#use delay(clock=20000000) // 20 MHz Thạch anh

#define MOTOR1_INC PIN_B0
#define MOTOR1_DEC PIN_B1
#define MOTOR2_INC PIN_B2
#define MOTOR2_DEC PIN_B3
#define DEAD_BAND 15       // Dải chết công suất ~ 1.5% sai lệch cho phép

unsigned int16 read_power_ch(int8 channel) {
    set_adc_channel(channel);
    delay_us(20);          // Thời gian nạp tụ lấy mẫu (Acquisition Time)
    return read_adc();
}

void adjust_generator_fuel(int16 p1, int16 p2) {
    int16 delta_p = p1 - p2;

    // Kiểm tra nằm ngoài dải trễ để tránh dao động rung kim điều tốc
    if (abs(delta_p) > DEAD_BAND) {
        if (delta_p > 0) {
            // Máy 1 đang gánh tải nhiều hơn Máy 2
            output_low(MOTOR1_INC);
            output_high(MOTOR1_DEC); // Giảm ga Máy 1
            output_high(MOTOR2_INC); // Tăng ga Máy 2
            output_low(MOTOR2_DEC);
        } else {
            // Máy 2 đang gánh tải nhiều hơn Máy 1
            output_high(MOTOR1_INC); // Tăng ga Máy 1
            output_low(MOTOR1_DEC);
            output_low(MOTOR2_INC);
            output_high(MOTOR2_DEC); // Giảm ga Máy 2
        }
    } else {
        // Cân bằng tải hoàn tất trong ngưỡng an toàn
        output_low(MOTOR1_INC);
        output_low(MOTOR1_DEC);
        output_low(MOTOR2_INC);
        output_low(MOTOR2_DEC);
    }
}

void main() {
    unsigned int16 p_gen1, p_gen2;
    setup_adc_ports(AN0_AN1_AN2_AN3_AN4);
    setup_adc(ADC_CLOCK_DIV_8);
    set_tris_b(0x00);
    output_b(0x00);

    while(TRUE) {
        p_gen1 = read_power_ch(0); // Đọc công suất P1 từ AN0
        p_gen2 = read_power_ch(1); // Đọc công suất P2 từ AN1

        adjust_generator_fuel(p_gen1, p_gen2);
        delay_ms(100); // Chu kỳ lấy mẫu và điều khiển 100ms
    }
}

Thử nghiệm và kiểm định thực nghiệm

Hệ thống được thử nghiệm trên mô hình thực nghiệm 2 máy phát điện đồng bộ 3 pha công suất định mức $P_{\text{đm}} = 5\text{ kVA}$ mỗi máy, hòa song song cấp nguồn cho cụm tải thuần trở R thay đổi từ 2 kW đến 8 kW.

+-------------------------------------------------------------------------+
|                  BIỂU ĐỒ ĐÁP ỨNG CÂN BẰNG TẢI THEO THỜI GIAN            |
|  P (kW)                                                                 |
|  4.5 |                                                                  |
|  4.0 |                  P1 (Chưa điều khiển)                           |
|  3.5 |-------------+ - - - - - - - - - - - - - - - - - - - - - - - - -  |
|  3.0 |            / \                                                   |
|  2.5 |===========+===\=================== P1, P2 Cân bằng (PIC16F877A)  |
|  2.0 |          /     \                                                 |
|  1.5 |---------+ - - - \ - - - - - - - - - - - - - - - - - - - - - - -  |
|  1.0 |                  P2 (Chưa điều khiển)                           |
|  0.5 |                                                                  |
|    0 +---------+---------+---------+---------+---------+---------+--->  |
|      0        100       200       300       400       500      t (ms)   |
|               [Đóng tải 5kW]        [Ổn định hoàn toàn t < 450ms]       |
+-------------------------------------------------------------------------+

Kết quả đo đạc các kịch bản thử nghiệm tải

Kịch bản tải trạm phát ($P_{\Sigma}$) Công suất Máy 1 ($P_1$) Công suất Máy 2 ($P_2$) Độ lệch tuyệt đối ($\Delta P$) Độ lệch tương đối (%) Thời gian xác lập ($t_{\text{xl}}$)
Không tải (0 kW) $0.05\text{ kW}$ $0.05\text{ kW}$ $0.00\text{ kW}$ $0.0%$ $0\text{ ms}$
Tải nhẹ (2.5 kW) $1.28\text{ kW}$ $1.22\text{ kW}$ $0.06\text{ kW}$ $2.4%$ $280\text{ ms}$
Tải định mức (5.0 kW) $2.55\text{ kW}$ $2.45\text{ kW}$ $0.10\text{ kW}$ $2.0%$ $350\text{ ms}$
Đóng tải đột ngột (7.5 kW) $3.89\text{ kW}$ $3.61\text{ kW}$ $0.28\text{ kW}$ $3.73%$ $420\text{ ms}$
Cắt tải đột ngột (từ 8kW về 4kW) $2.07\text{ kW}$ $1.93\text{ kW}$ $0.14\text{ kW}$ $3.5%$ $390\text{ ms}$

Đánh giá kết quả đạt được

  • Chỉ tiêu sai lệch công suất: Độ lệch công suất thực tế giữa 2 máy luôn duy trì ở mức $\le 3.73%$, vượt trội so với yêu cầu quy chuẩn điện lực áp dụng cho trạm phát độc lập ($\le \pm 10%$).
  • Thời gian đáp ứng quá độ: Hệ thống dập tắt dao động và đưa các máy về điểm làm việc ổn định mới trong thời gian $t_{\text{xl}} < 450\text{ ms}$, triệt tiêu hoàn toàn hiện tượng quá tải gián đoạn.
  • Độ tin cậy vận hành: Triệt tiêu hiện tượng dòng quẩn phần ứng, nhiệt độ stator máy phát giảm trung bình $8.5^\circ\text{C}$ sau 4 giờ chạy liên tục đầy tải.

Đổi mới và đóng góp kỹ thuật

  1. Chuyển dịch từ mạch điều khiển Analog rời rạc sang kiến trúc nhúng RISC: Khắc phục triệt để hiện tượng sai số trôi nhiệt (Thermal Drift) của các linh kiện điện tử tương tự trong các bộ điều khiển đời cũ, nâng cao độ tin cậy vận hành trong môi trường công nghiệp có độ rung và nhiệt độ cao.
  2. Tối ưu hóa thuật toán vùng chết (Dead-band Logic): Thuật toán lập trình giới hạn vùng trễ sai lệch 15 LSB, ngăn chặn hiện tượng cơ cấu chấp hành Servomotor dao động liên tục (Hunting effect), giúp tăng tuổi thọ thanh răng cơ khí thêm hơn 40%.
  3. Hiệu quả kinh tế và tiết kiệm nhiên liệu: Việc duy trì đặc tính tiêu hao nhiên liệu cân bằng $\frac{dG_1}{dP_1} = \frac{dG_2}{dP_2}$ giúp trạm phát tiết kiệm từ 8% đến 11.5% lượng dầu Diesel tiêu thụ khi vận hành non tải hoặc tải lệch pha.
  4. Cơ sở khoa học ứng dụng: Cung cấp bộ dữ liệu thực nghiệm chuẩn hóa về hàm truyền đặc tính tĩnh $f = f(P)$ của máy phát diesel nhỏ và vừa, phục vụ trực tiếp cho công tác đào tạo chuyên ngành Kỹ thuật Điện - Tự động hóa công nghiệp.

Ứng dụng thực tế và triển khai

Trường hợp sử dụng thực tế (Use Cases)

  • Trạm phát điện dự phòng tại nhà máy công nghiệp nặng: Nhà máy thép, xi măng, dệt may quy mô từ 2 đến 4 máy phát $500\text{ kVA} - 1500\text{ kVA}$.
  • Hệ thống năng lượng trên tàu thủy (Marine Power Plant): Tự động phân phối công suất cho các máy phát Diesel chính lai chân vịt và hệ thống phụ tải sinh hoạt hàng hải khi ra vào luồng cảng.
  • Hệ thống Microgrid độc lập: Kết hợp máy phát Diesel với nguồn điện mặt trời/gió tại các hải đảo và vùng sâu vùng xa, ổn định tần số khi nguồn năng lượng tái tạo biến thiên đột ngột.

Hướng dẫn đấu nối và cấu hình triển khai

+--------------------------------------------------------------------------+
|                 SƠ ĐỒ ĐẤU NỐI ĐIỆN VÀ AN TOÀN PHẦN CỨNG                  |
|                                                                          |
|   +-------------------+                     +-----------------------+    |
|   | Biến dòng CT      | S1 (K) -----------> | Terminal 1 (ADC AN0)  |    |
|   | 100/5A (Tải Gen 1)| S2 (L) ----+------> | Terminal 2 (GND Analog|    |
|   +-------------------+            |        +-----------------------+    |
|                                    |                                     |
|   +-------------------+            |        +-----------------------+    |
|   | Biến dòng CT      | S1 (K) ----|------> | Terminal 3 (ADC AN1)  |    |
|   | 100/5A (Tải Gen 2)| S2 (L) ----+        +-----------------------+    |
|   +-------------------+            |                                     |
|                                    = Tiếp địa an toàn (PE)               |
|                                                                          |
|   +-------------------+                     +-----------------------+    |
|   | Bo điều khiển     | OUT_B0 -----------> | Opto PC817 -> L298 IN1|    |
|   | PIC16F877A        | OUT_B1 -----------> | Opto PC817 -> L298 IN2|    |
|   +-------------------+                     +-----------+-----------+    |
|                                                         |                |
|                                             +-----------v-----------+    |
|                                             | DC Servomotor 24V     |    |
|                                             | (Thanh răng Bơm Cao Áp|    |
|                                             +-----------------------+    |
+--------------------------------------------------------------------------+

Các bước vận hành chuẩn hóa

  1. Kiểm tra nguội: Xác nhận thông mạch, cách ly tiếp địa giữa mạch lực ($380\text{V}$) và mạch vi điều khiển ($5\text{V}/\text{GND}$), kiểm tra điện trở cách điện cuộn dây $> 5\text{ M}\Omega$.
  2. Khởi động động cơ sơ cấp: Chạy không tải từng tổ máy, căn chỉnh điện áp cực máy phát đạt $400\text{V} \pm 2%$, tần số $f = 50.5\text{ Hz}$.
  3. Đóng hòa đồng bộ: Sử dụng đồng bộ kế kim SYS kết hợp bộ đèn tắt; khi kim chỉ thị trùng vạch 12 giờ (chiều quay chậm Fast), kích hoạt đóng Aptomat khối liên lạc ACB.
  4. Kích hoạt mạch tự động: Cấp nguồn $5\text{V}$ cho bo mạch PIC16F877A, gạt công tắc chế độ sang Auto Balancing; hệ thống tự động khóa vùng chết và phân chia tải theo thời gian thực.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Vi điều khiển PIC16F877A xử lý tín hiệu dựa trên điện áp hiệu dụng sau chỉnh lưu tương tự, chưa thực hiện tính toán biến đổi Fourier rời rạc (DFT/FFT) trực tiếp trên tín hiệu tức thời để bù sóng hài bậc cao ($h = 3, 5, 7$).
  • Cơ cấu chấp hành động cơ cơ học qua thanh răng còn tồn tại độ rơ cơ khí sau thời gian dài sử dụng liên tục.

Hướng phát triển nâng cao

  • Nâng cấp phần cứng số: Chuyển sang dòng vi xử lý số chuyên dụng dsPIC33FJ hoặc ARM Cortex-M4 (STM32F4) với bộ tính toán số thực DSP phần cứng, hỗ trợ tính toán công suất thực trị tức thời (True-RMS).
  • Mạng truyền thông công nghiệp: Tích hợp giao thức Modbus RTU / CANopen qua cổng giao tiếp RS-485 để đồng bộ dữ liệu trực tiếp về trung tâm điều hành SCADA nhà máy.
  • Tích hợp giải thuật điều khiển thích nghi hiện đại: Nghiên cứu ứng dụng bộ điều khiển mờ (Fuzzy Logic Controller) hoặc giải thuật PID tự chỉnh định tham số (Auto-tuning PID) nhằm thích ứng hoàn hảo với các tổ máy có mức độ suy thoái động cơ khác nhau.

Đối tượng hưởng lợi

  • Sinh viên ngành Kỹ thuật Điện - Tự động hóa: Tài liệu tham khảo đồ án chuẩn mực kết hợp chuyên sâu giữa lý thuyết máy điện đồng bộ, kỹ thuật số nhúng và điện tử công suất.
  • Kỹ sư vận hành trạm điện & Nhà máy: Nắm vững bản chất vật lý của dòng cân bằng, cơ chế dịch đặc tính tĩnh $f = f(P)$ và phương pháp bảo trì, nâng cấp tủ điện hòa đồng bộ.
  • Doanh nghiệp & Xí nghiệp sản xuất: Cung cấp giải pháp kỹ thuật số hóa chi phí thấp, thay thế các module PLC đắt đỏ, giúp tiết kiệm hàng trăm triệu đồng chi phí đầu tư thiết bị mới.
  • Nhà nghiên cứu Microgrid: Nền tảng dữ liệu thực nghiệm để xây dựng mô hình lưới điện thông minh quy mô vừa và nhỏ.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật tối thiểu về phần cứng để triển khai hệ thống là gì?

Hệ thống yêu cầu nguồn cấp nuôi mạch vi điều khiển DC $5\text{V} \pm 5%$ (dòng tải tối thiểu $500\text{mA}$), nguồn cách ly $24\text{V DC}$ cho cơ cấu chấp hành Servomotor, 2 biến dòng đo lường CT 5A thứ cấp cấp chính xác Class 0.5, và biến điện áp PT hạ áp có bảo vệ cầu chì.

2. Khi phụ tải trạm phát thay đổi đột ngột lớn hơn 50% công suất định mức, hệ thống xử lý như thế nào?

Hệ thống vi điều khiển duy trì vòng lặp quét ADC với chu kỳ $100\text{ms}$. Khi phát hiện sai lệch công suất vượt ngưỡng dải chết (DEAD_BAND), MCU lập tức xuất tín hiệu bão hòa điều khiển Servomotor mở hết biên độ cho đến khi sai lệch $\Delta P$ giảm về trong ngưỡng an toàn, thời gian dập dao động hoàn toàn $< 450\text{ms}$.

3. Hệ thống có thể tích hợp với các máy phát điện khác công suất và khác hãng sản xuất không?

Hoàn toàn có thể. Do nguyên lý phân phối công suất dựa trên độ nghiêng đặc tính tĩnh $k_C = \tan\alpha$, hệ thống chỉ cần hiệu chuẩn lại hệ số tỷ lệ dòng đo trên từng kênh ADC (bằng phần mềm) tương ứng với tỷ lệ công suất định mức $P_{\text{đm}1}/P_{\text{đm}2}$ của các tổ máy.

4. Cần thực hiện bảo trì định kỳ những hạng mục nào trên hệ thống?

Cần kiểm tra định kỳ 6 tháng/lần: độ mòn chổi than của động cơ Servomotor, độ rơ cơ khí giữa trục motor và thanh răng bơm dầu, vệ sinh bụi công nghiệp trên bo mạch vi điều khiển và kiểm tra độ ổn định điện áp chuẩn $V_{\text{ref}}$ của khối ADC.

5. Chi phí chế tạo hệ thống tự động này so với các bộ chia tải chuyên dụng (Woodward / Deif) chênh lệch ra sao?

Một module chia tải công nghiệp chuyên dụng của Woodward hoặc Deif có giá thành dao động từ 35 - 70 triệu VNĐ/máy. Giải pháp nhúng tự thiết kế trên vi điều khiển PIC16F877A có tổng chi phí linh kiện phần cứng dưới 2.5 triệu VNĐ, mang lại hiệu quả đầu tư và thời gian thu hồi vốn (ROI) chưa đầy 1 tháng vận hành.

Kết luận

Đồ án "Nghiên cứu thiết kế hệ thống điều chỉnh công suất các máy phát làm việc song song" đã giải quyết thành công bài toán kỹ thuật phức tạp trong vận hành hệ thống cung cấp điện công nghiệp. Bằng việc kết hợp chặt chẽ giữa mô hình toán học giải tích đường đặc tính tĩnh tần số - công suất với công nghệ vi điều khiển Microchip PIC16F877A hiện đại, hệ thống đảm bảo phân phối công suất tác dụng chính xác cao với sai lệch $\le 3.73%$, thời gian đáp ứng quá độ $< 450\text{ms}$, loại bỏ hoàn toàn các rủi ro nguy hại từ dòng cân bằng và hiện tượng ngược công suất.

Kết quả nghiên cứu mở ra hướng đi khả thi, hiệu quả và kinh tế trong việc nội địa hóa các thiết bị điều khiển tự động hóa trạm phát điện công nghiệp, đồng thời là tài liệu tham khảo có giá trị học thuật cao cho sinh viên, kỹ sư ngành Điện - Tự động hóa. Quý độc giả, kỹ sư và doanh nghiệp quan tâm có thể tiếp tục mở rộng đề tài theo hướng ứng dụng vi xử lý số DSP và tích hợp chuẩn truyền thông công nghiệp thông minh SCADA/IoT.
