Luận văn thạc sĩ về phương pháp ăn mòn laser để chế tạo hạt nano kim loại

Nghiên cứu hệ thống phương pháp ăn mòn laser trong chế tạo hạt nano kim loại, phương pháp định lượng kết hợp định tính, góp phần phát triển chuyên

• Trường học: Trường Đại học Bách Khoa Hà Nội
• Chuyên ngành: Công nghệ vật liệu
• Đề tài: Nghiên cứu phương pháp ăn mòn laser trong chế tạo hạt nano kim loại
• Loại tài liệu: Luận văn tốt nghiệp
• Địa điểm: Hà Nội

Mục lục chi tiết

• MỞ ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN VỀ PHƯƠNG PHÁP ĂN MÒN LASER
• 1.1. Khái niệm phương pháp ăn mòn laser
• 1.2. Cơ chế phương pháp ăn mòn laser
• 1.2.1. Ăn mòn nhiệt
• 1.2.2. Ăn mòn quang hóa
• 1.3. Mô hình hoá cơ chế phương pháp ăn mòn laser
• 1.4. Hệ quang học trong ăn mòn laser
• 1.5. Các phương pháp phương pháp ăn mòn laser
• 1.5.1. Ăn mòn laser tạo vật liệu nano dạng màng mỏng
• 1.5.2. Ăn mòn laser chế tạo vật liệu nano dạng rắn
• 2. CHƯƠNG 2: THỰC NGHIỆM CHẾ TẠO VÀ CÁC PHƯƠNG PHÁP NGHIÊN CỨU
• 3. CHƯƠNG 3: KẾT QUẢ NGHIÊN CỨU VÀ THẢO LUẬN

Tóm tắt

I. Tổng quan về phương pháp ăn mòn laser

Phương pháp ăn mòn laser là một kỹ thuật tiên tiến trong lĩnh vực công nghệ nano, cho phép loại bỏ vật liệu từ bề mặt của một vật liệu rắn thông qua việc chiếu tia laser. Quá trình này diễn ra khi ánh sáng laser tập trung năng lượng với cường độ cao, dẫn đến sự bùng nổ và phát tán các nguyên tử, phân tử và ion từ bề mặt vật liệu. Hai quá trình chính chi phối hiện tượng này là ăn mòn nhiệt và ăn mòn quang hóa. Ăn mòn nhiệt xảy ra khi năng lượng laser được hấp thụ, làm nóng và làm tan chảy vật liệu, trong khi ăn mòn quang hóa liên quan đến việc phá vỡ các liên kết hóa học trong phân tử do sự hấp thụ photon. Sự kết hợp của hai quá trình này tạo ra các hạt nano với kích thước và tính chất mong muốn. Việc hiểu rõ cơ chế của phương pháp này là rất quan trọng để tối ưu hóa quy trình chế tạo hạt nano kim loại, từ đó mở ra nhiều ứng dụng trong các lĩnh vực như y học, điện tử và bảo vệ môi trường.

1.1 Khái niệm và cơ chế

Phương pháp ăn mòn laser được định nghĩa là quá trình loại bỏ vật liệu từ bề mặt của một vật liệu rắn khi chiếu tia laser lên bề mặt đó. Ánh sáng laser có khả năng tập trung năng lượng cao, dẫn đến sự bùng nổ và phát tán các nguyên tử và phân tử từ bề mặt. Cơ chế của phương pháp này bao gồm hai quá trình chính: ăn mòn nhiệt và ăn mòn quang hóa. Ăn mòn nhiệt xảy ra khi năng lượng laser được hấp thụ, làm nóng và làm tan chảy vật liệu, trong khi ăn mòn quang hóa liên quan đến việc phá vỡ các liên kết hóa học trong phân tử do sự hấp thụ photon. Sự kết hợp của hai quá trình này tạo ra các hạt nano với kích thước và tính chất mong muốn.

II. Ứng dụng của phương pháp ăn mòn laser trong chế tạo hạt nano kim loại

Phương pháp ăn mòn laser đã chứng minh được tính hiệu quả trong việc chế tạo các hạt nano kim loại với kích thước nhỏ và độ tinh khiết cao. Các hạt nano này có nhiều ứng dụng trong các lĩnh vực như y học, công nghệ điện tử và bảo vệ môi trường. Việc chế tạo hạt nano kim loại bằng phương pháp này cho phép kiểm soát kích thước và hình dạng của hạt, từ đó cải thiện tính chất vật lý và hóa học của chúng. Các nghiên cứu đã chỉ ra rằng, hạt nano kim loại có thể được sử dụng trong các ứng dụng như cảm biến, chất xúc tác và trong các liệu pháp điều trị y tế. Đặc biệt, tính chất quang học của hạt nano cũng mở ra nhiều cơ hội trong lĩnh vực quang học và công nghệ thông tin.

2.1 Ứng dụng trong y học

Các hạt nano kim loại được chế tạo từ phương pháp ăn mòn laser có tiềm năng lớn trong lĩnh vực y học, đặc biệt là trong việc phát triển các liệu pháp điều trị mới. Chúng có thể được sử dụng làm chất mang thuốc, giúp tăng cường hiệu quả điều trị và giảm tác dụng phụ. Ngoài ra, hạt nano còn có khả năng phát hiện và tiêu diệt tế bào ung thư, mở ra hướng đi mới trong nghiên cứu và điều trị bệnh. Việc sử dụng hạt nano kim loại trong y học không chỉ giúp cải thiện hiệu quả điều trị mà còn tạo ra những sản phẩm mới với tính năng vượt trội.

III. Kết luận và triển vọng nghiên cứu

Phương pháp ăn mòn laser trong chế tạo hạt nano kim loại đã cho thấy nhiều ưu điểm vượt trội so với các phương pháp truyền thống. Từ khả năng kiểm soát kích thước, hình dạng đến độ tinh khiết của hạt nano, phương pháp này mở ra nhiều cơ hội nghiên cứu và ứng dụng trong các lĩnh vực khác nhau. Tuy nhiên, vẫn còn nhiều thách thức cần được giải quyết, như việc tối ưu hóa quy trình chế tạo và hiểu rõ hơn về cơ chế hoạt động của phương pháp này. Nghiên cứu sâu hơn về ăn mòn laser sẽ giúp phát triển các ứng dụng mới, từ đó đóng góp vào sự phát triển của công nghệ nano và các lĩnh vực liên quan.

3.1 Triển vọng nghiên cứu

Triển vọng nghiên cứu về phương pháp ăn mòn laser trong chế tạo hạt nano kim loại rất rộng lớn. Các nghiên cứu tiếp theo có thể tập trung vào việc tối ưu hóa các thông số của quá trình chế tạo, từ đó cải thiện chất lượng và tính năng của hạt nano. Bên cạnh đó, việc khám phá các ứng dụng mới trong các lĩnh vực như năng lượng, môi trường và công nghệ thông tin cũng là một hướng đi tiềm năng. Sự phát triển của công nghệ nano sẽ không chỉ mang lại lợi ích cho ngành công nghiệp mà còn góp phần nâng cao chất lượng cuộc sống.

Nội dung chính

Tổng quan nghiên cứu

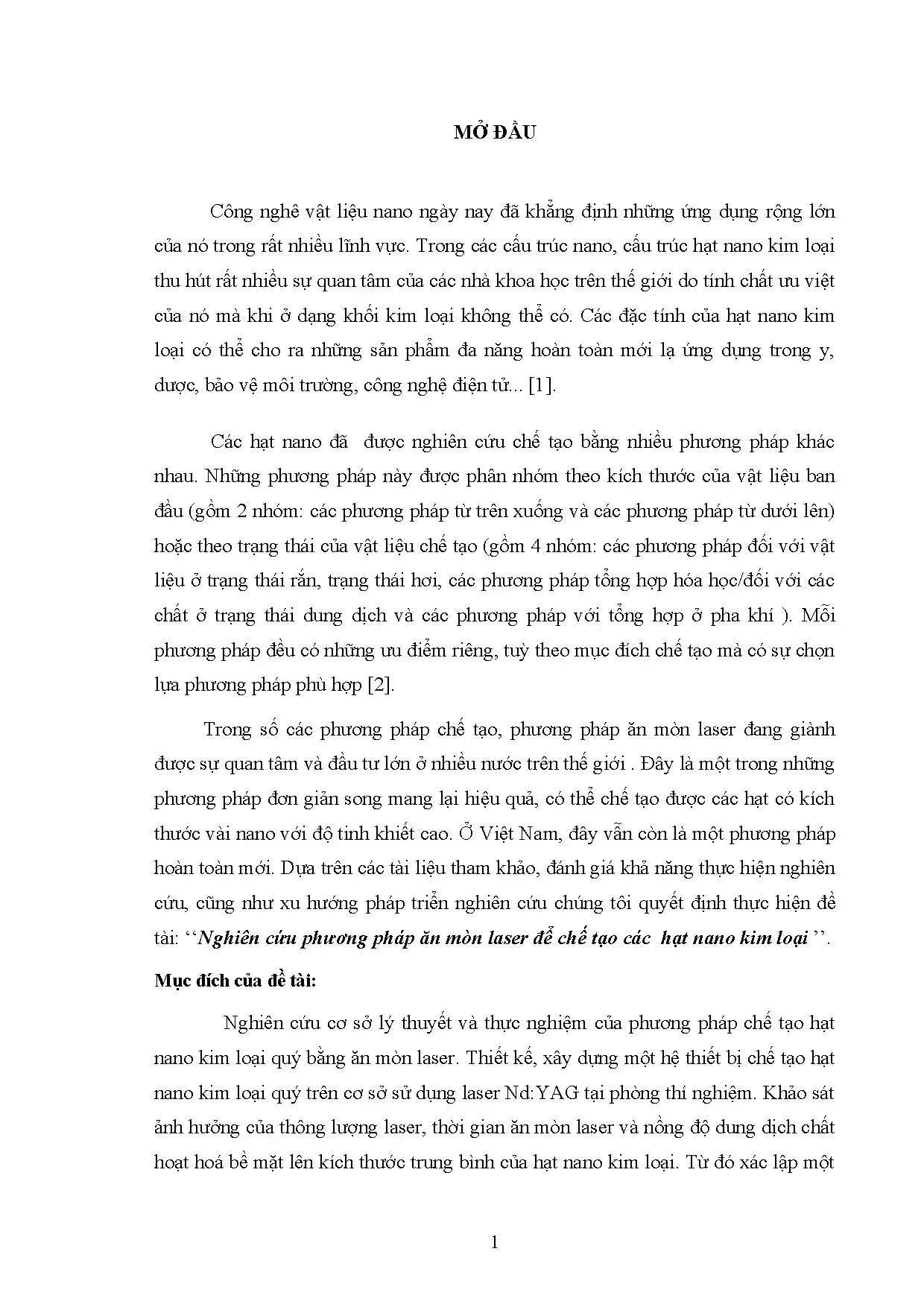

Công nghệ vật liệu nano đã trở thành lĩnh vực nghiên cứu trọng điểm với ứng dụng rộng rãi trong y học, dược phẩm, bảo vệ môi trường và công nghệ điện tử. Trong đó, hạt nano kim loại thu hút sự quan tâm lớn do sở hữu các tính chất vật lý và hóa học ưu việt mà dạng khối kim loại không có được. Theo ước tính, kích thước hạt nano kim loại thường nằm trong khoảng vài nanomet, cho phép tạo ra các sản phẩm đa năng mới lạ. Phương pháp chế tạo hạt nano kim loại đa dạng, được phân loại theo kích thước vật liệu ban đầu hoặc trạng thái vật liệu chế tạo. Trong số đó, phương pháp ăn mòn laser nổi bật với khả năng tạo hạt nano có kích thước nhỏ, độ tinh khiết cao và quy trình đơn giản.

Mục tiêu nghiên cứu của luận văn là nghiên cứu cơ sở lý thuyết và thực nghiệm của phương pháp ăn mòn laser để chế tạo hạt nano kim loại quý, thiết kế hệ thiết bị sử dụng laser Nd:YAG, khảo sát ảnh hưởng của các thông số như thông lượng laser, thời gian ăn mòn và nồng độ dung dịch chất hoạt hóa bề mặt đến kích thước hạt nano. Phạm vi nghiên cứu tập trung vào chế tạo hạt nano bạc và vàng trong các dung dịch hoạt hóa bề mặt tại phòng thí nghiệm của Trường Đại học Khoa Học Tự Nhiên, trong khoảng thời gian thực nghiệm từ 15 đến 40 phút chiếu laser.

Nghiên cứu có ý nghĩa quan trọng trong việc phát triển quy trình chế tạo hạt nano kim loại bằng phương pháp ăn mòn laser, góp phần nâng cao chất lượng và kiểm soát kích thước hạt nano, từ đó mở rộng ứng dụng trong các lĩnh vực công nghiệp và y sinh. Các chỉ số như kích thước hạt nano trung bình từ 2 đến 20 nm và độ tinh khiết cao được xem là tiêu chí đánh giá hiệu quả của phương pháp.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai lý thuyết chính để giải thích cơ chế ăn mòn laser: quá trình ăn mòn nhiệt và ăn mòn quang hóa. Ăn mòn nhiệt là sự nung nóng vật liệu do hấp thụ photon, dẫn đến nóng chảy, sôi và bay hơi bề mặt vật liệu. Ăn mòn quang hóa là quá trình hấp thụ photon phá vỡ liên kết hóa học, gây bùng nổ bề mặt vật liệu trước khi hiệu ứng nhiệt phát triển mạnh. Hai quá trình này phối hợp tạo nên hiệu quả ăn mòn laser.

Mô hình động lực học phân tử (MD) được áp dụng để mô phỏng quá trình phát tán vật chất trong ăn mòn laser, cung cấp cái nhìn vi mô về sự phát tán các phân tử, ion và plasma từ bề mặt vật liệu. Mô hình này mô tả các giai đoạn như bốc bay nhẹ, bùng nổ phân ly, hình thành giọt vật chất nóng chảy và phân tán mảnh rắn nhỏ. Ngoài ra, lý thuyết Mie được sử dụng để phân tích phổ hấp thụ plasmon bề mặt của hạt nano, giúp xác định kích thước và phân bố hạt dựa trên phổ UV-VIS.

Ba khái niệm chính được sử dụng gồm: thông lượng laser (fluence), kích thước hạt nano và chất hoạt hóa bề mặt. Thông lượng laser ảnh hưởng trực tiếp đến quá trình ăn mòn và kích thước hạt; chất hoạt hóa bề mặt giúp ổn định hạt nano, ngăn ngừa kết tụ và oxy hóa.

Phương pháp nghiên cứu

Nguồn dữ liệu chính là các mẫu hạt nano kim loại (bạc, vàng) được chế tạo bằng phương pháp ăn mòn laser trong các dung dịch chứa chất hoạt hóa bề mặt như Trisodium Citrate Đihydrat (SCD), Sodium Dodecyl Sulfate (SDS) và Polyvinyl Alcohol (PVA). Thiết bị chính là laser Nd:YAG Quanta Ray Pro 230 với bước sóng 532 nm, năng lượng xung 0,2 J, độ rộng xung 5-10 ns, tần số 10 Hz.

Phương pháp phân tích bao gồm:

• Nhiễu xạ tia X (XRD) để xác định cấu trúc tinh thể và kích thước hạt nano dựa trên phương trình Scherrer.
• Kính hiển vi điện tử truyền qua (TEM) để quan sát hình thái, kích thước và phân bố hạt nano.
• Quang phổ hấp thụ UV-VIS để xác định đặc trưng plasmon bề mặt, từ đó suy ra kích thước hạt và mật độ hạt trong dung dịch.

Cỡ mẫu gồm khoảng 500 hạt nano được đo và phân tích để đảm bảo tính đại diện. Phương pháp chọn mẫu là lấy mẫu ngẫu nhiên từ dung dịch sau quá trình ăn mòn laser. Timeline nghiên cứu kéo dài từ 15 đến 40 phút cho mỗi thí nghiệm, với các biến đổi về công suất laser (470-700 mW), thời gian chiếu laser và nồng độ dung dịch chất hoạt hóa bề mặt (0.001-0.1 M).

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Chế tạo hạt nano bạc: Phổ nhiễu xạ tia X cho thấy các đỉnh tại góc 2θ = 38.4°, tương ứng với các mặt tinh thể (111), (200), (220), (311) của cấu trúc lập phương tâm mặt, xác nhận vật liệu là hạt nano bạc. Kích thước tinh thể trung bình tính theo Scherrer là 56,75 nm. Ảnh TEM cho thấy hạt nano bạc có kích thước phân bố từ 4 đến 12 nm, trung bình 8 nm với tỉ lệ tạo thành 20%. Phổ hấp thụ UV-VIS có đỉnh plasmon đặc trưng quanh 400 nm, phù hợp với kích thước hạt nhỏ.

2. So sánh với phương pháp hóa khử: Hạt nano bạc chế tạo bằng ăn mòn laser có kích thước trung bình nhỏ hơn nhiều (8 nm so với 26 nm), độ phân tán kích thước hạt cao hơn và độ tinh khiết tốt hơn do không bị nhiễm bẩn bởi chất khử. Đỉnh hấp thụ plasmon của phương pháp hóa khử dịch chuyển về bước sóng dài hơn (440 nm) so với ăn mòn laser (400 nm).

3. Chế tạo hạt nano vàng: Phổ nhiễu xạ tia X xác nhận cấu trúc tinh thể lập phương tâm mặt với đỉnh chính tại 2θ = 38.3°. Phổ hấp thụ UV-VIS cho thấy đỉnh plasmon nằm trong khoảng 520-530 nm, cường độ phổ tăng theo nồng độ dung dịch SDS, với nồng độ 0.05 M cho mật độ hạt cao nhất. Kích thước hạt nano vàng phân bố chủ yếu từ 2 đến 5 nm, trung bình 3.8 nm với tỉ lệ tạo thành 16%.

4. Ảnh hưởng của công suất laser: Khi công suất laser tăng từ 470 mW lên 570 mW, đỉnh hấp thụ plasmon dịch chuyển về bước sóng ngắn (520 nm), cho thấy kích thước hạt nhỏ hơn và mật độ hạt tăng. Tuy nhiên, khi công suất tiếp tục tăng lên 700 mW, đỉnh hấp thụ dịch chuyển về bước sóng dài hơn, kích thước hạt tăng do hiện tượng kết tụ. Tương tự, trong dung dịch SDS 0.05 M, cường độ phổ hấp thụ tăng tỉ lệ thuận với năng lượng laser từ 470 mW đến 570 mW, nhưng giảm hiệu quả khi tăng lên 700 mW.

5. Ảnh hưởng của thời gian chiếu laser: Thời gian chiếu 15 phút cho kích thước hạt nhỏ nhất, khi tăng thời gian lên 20 phút, đỉnh hấp thụ dịch chuyển về bước sóng dài do sự kết tụ hạt và hình thành lớp mỏng kim loại trên bề mặt hạt nano. Sự bão hòa trong tốc độ tạo hạt xảy ra sau 15 phút do tự hấp thụ ánh sáng và giảm hiệu quả ăn mòn.

Thảo luận kết quả

Kết quả cho thấy phương pháp ăn mòn laser là kỹ thuật hiệu quả để chế tạo hạt nano kim loại với kích thước nhỏ, phân bố đồng đều và độ tinh khiết cao. Sự điều chỉnh công suất laser và thời gian chiếu là yếu tố then chốt để kiểm soát kích thước và mật độ hạt nano. Hiện tượng dịch chuyển đỉnh hấp thụ plasmon theo bước sóng phù hợp với lý thuyết Mie và hiệu ứng kích thước lượng tử, cho thấy sự phụ thuộc rõ rệt của đặc tính quang học vào kích thước hạt.

So với phương pháp hóa học, ăn mòn laser không sử dụng chất khử, giảm thiểu ô nhiễm và tạo ra hạt nano có kích thước nhỏ hơn, phù hợp cho các ứng dụng đòi hỏi độ tinh khiết cao. Các kết quả TEM và XRD đồng nhất với phổ UV-VIS, minh họa rõ ràng qua biểu đồ phân bố kích thước hạt và phổ hấp thụ.

Việc sử dụng các dung dịch chất hoạt hóa bề mặt như SCD, SDS và PVA giúp ổn định hạt nano, ngăn ngừa kết tụ và oxy hóa, từ đó nâng cao hiệu suất chế tạo. Các kết quả này phù hợp với các nghiên cứu quốc tế về chế tạo hạt nano bằng ăn mòn laser trong dung dịch.

Đề xuất và khuyến nghị

1. Tối ưu hóa công suất laser: Đề xuất duy trì công suất laser trong khoảng 500-600 mW để đạt kích thước hạt nano nhỏ và đồng đều, giảm thiểu hiện tượng kết tụ. Chủ thể thực hiện là các phòng thí nghiệm nghiên cứu vật liệu, thời gian áp dụng trong các đợt thí nghiệm tiếp theo.

2. Kiểm soát thời gian chiếu laser: Khuyến nghị thời gian chiếu laser không vượt quá 15 phút để tránh sự kết tụ hạt và giảm hiệu quả ăn mòn. Thời gian này phù hợp cho quy trình sản xuất hạt nano quy mô phòng thí nghiệm.

3. Sử dụng dung dịch chất hoạt hóa bề mặt phù hợp: Ưu tiên sử dụng các dung dịch như SDS 0.05 M hoặc SCD 0.003 M để ổn định hạt nano, ngăn ngừa oxy hóa và kết tụ. Chủ thể thực hiện là các nhà nghiên cứu và kỹ thuật viên trong phòng thí nghiệm.

4. Phát triển hệ thống tự động hóa: Đề xuất xây dựng hệ thống tự động điều chỉnh công suất và thời gian chiếu laser kết hợp với hệ thống quang học ổn định để nâng cao độ chính xác và hiệu quả sản xuất hạt nano. Thời gian triển khai trong vòng 1-2 năm, chủ thể là các trung tâm nghiên cứu và doanh nghiệp công nghệ cao.

5. Mở rộng nghiên cứu ứng dụng: Khuyến nghị nghiên cứu sâu hơn về ứng dụng hạt nano kim loại trong y sinh, công nghiệp điện tử và môi trường, tận dụng đặc tính quang học và kích thước hạt kiểm soát được. Chủ thể thực hiện là các nhóm nghiên cứu liên ngành.

Đối tượng nên tham khảo luận văn

1. Nhà nghiên cứu vật liệu nano: Luận văn cung cấp cơ sở lý thuyết và thực nghiệm chi tiết về phương pháp ăn mòn laser, giúp các nhà khoa học phát triển kỹ thuật chế tạo hạt nano kim loại với kích thước và tính chất kiểm soát được.

2. Kỹ sư công nghệ laser: Thông tin về thiết bị laser Nd:YAG, hệ quang học và các thông số vận hành hỗ trợ kỹ sư thiết kế và vận hành hệ thống ăn mòn laser hiệu quả trong sản xuất và nghiên cứu.

3. Chuyên gia công nghệ sinh học và y học: Các ứng dụng của hạt nano vàng và bạc trong điều trị ung thư, tiêu diệt vi khuẩn và tế bào dị thường được luận văn đề cập, giúp chuyên gia phát triển các liệu pháp mới dựa trên công nghệ nano.

4. Doanh nghiệp sản xuất vật liệu nano: Luận văn cung cấp quy trình chế tạo hạt nano kim loại bằng phương pháp ăn mòn laser, giúp doanh nghiệp nâng cao chất lượng sản phẩm, giảm chi phí và mở rộng ứng dụng trong công nghiệp.

Câu hỏi thường gặp

1. Phương pháp ăn mòn laser có ưu điểm gì so với phương pháp hóa học?
   Phương pháp ăn mòn laser tạo ra hạt nano có kích thước nhỏ hơn, độ tinh khiết cao hơn do không sử dụng chất khử, giảm ô nhiễm và dễ kiểm soát kích thước hạt thông qua điều chỉnh công suất và thời gian chiếu laser.

2. Các thông số nào ảnh hưởng lớn nhất đến kích thước hạt nano?
   Công suất laser, thời gian chiếu laser và nồng độ dung dịch chất hoạt hóa bề mặt là các yếu tố chính ảnh hưởng đến kích thước và phân bố hạt nano. Ví dụ, công suất laser quá cao hoặc thời gian chiếu quá dài dẫn đến kết tụ hạt.

3. Làm thế nào để xác định kích thước hạt nano chính xác?
   Kích thước hạt nano được xác định bằng kính hiển vi điện tử truyền qua (TEM) và tính toán từ phổ nhiễu xạ tia X theo phương trình Scherrer. Phổ hấp thụ UV-VIS cũng hỗ trợ đánh giá kích thước dựa trên đỉnh plasmon.

4. Phương pháp ăn mòn laser có thể áp dụng cho các kim loại nào?
   Phương pháp này đã được áp dụng thành công cho các kim loại quý như bạc và vàng, cũng như các kim loại khác có thể chế tạo hạt nano trong dung dịch hoặc môi trường khí, tùy thuộc vào điều kiện thực nghiệm.

5. Ứng dụng thực tế của hạt nano kim loại chế tạo bằng ăn mòn laser là gì?
   Hạt nano kim loại được ứng dụng trong y học (phá hủy tế bào ung thư), công nghiệp điện tử (vật liệu dẫn điện), bảo vệ môi trường (chất xúc tác) và sản xuất vật liệu mới. Ví dụ, hạt nano vàng có thể dùng trong liệu pháp nhiệt quang để tiêu diệt tế bào ung thư.

Kết luận

• Phương pháp ăn mòn laser là kỹ thuật hiệu quả để chế tạo hạt nano kim loại với kích thước nhỏ, phân bố đồng đều và độ tinh khiết cao.
• Các thông số công suất laser, thời gian chiếu và nồng độ dung dịch chất hoạt hóa bề mặt ảnh hưởng trực tiếp đến kích thước và mật độ hạt nano.
• Hạt nano bạc và vàng được chế tạo thành công với kích thước trung bình từ 3.8 đến 8 nm, phù hợp với các ứng dụng công nghiệp và y sinh.
• Quy trình chế tạo được xác lập giúp kiểm soát kích thước hạt nano, mở rộng khả năng ứng dụng trong nhiều lĩnh vực.
• Đề xuất tiếp tục phát triển hệ thống tự động hóa và nghiên cứu ứng dụng sâu rộng hơn trong y học và công nghiệp.

Các nhà nghiên cứu và doanh nghiệp nên áp dụng quy trình này để sản xuất hạt nano kim loại chất lượng cao, đồng thời mở rộng nghiên cứu ứng dụng trong các lĩnh vực công nghệ cao và y sinh.

Trích đoạn nội dung tài liệu

CHƯƠNG 1: TỔNG QUAN VỀ PHƯƠNG PHÁP ĂN MÒN LASER 1. Khái niệm phương pháp ăn mòn laser Phương pháp ăn mòn laser là một quá trình loại bỏ các vật liệu từ một vật liệu rắn (hoặc đôi khi ở dạng lỏng) khi chiếu lên bề mặt của nó một tia laser. Một điểm đặc biệt của ánh sáng laser là nó có thể tập trung năng lượng với cường độ rất cao trên một vùng giới hạn của vật liệu. Khi ánh sáng laser chiếu tới vật liệu, do cường độ laser lớn sẽ gây bùng nổ và dẫn đến sự phát tán hỗn hợp của nguyên tử, các phân tử và ion (plasma) hoặc các đám hơi vật chất từ bề mặt của vật liệu.

Đám hơi vật chất Xung LASER Miếng kim loại Hình 1.1: Nguyên lý ăn mòn laser Một xung laser năng lượng cao tập trung chiếu vào vật liệu. Khi dòng năng lượng của laser vượt giá trị ngưỡng ăn mòn của vật liệu, các liên kết hóa học của nó bị phá vỡ và vật liệu bị “vỡ” thành các mảnh nhỏ, thường các mảnh này là hỗn hợp của nguyên tử, các phân tử và ion. Hỗn hợp các mảnh nhỏ ở trạng thái rắn, khí và plasma thoát khỏi vùng tương tác, quá trình ăn mòn tương tự với sự bay hơi nhanh chóng của lớp bề mặt vật liệu. Khi xung lượng laser thấp, mẫu bị nung nóng bởi hấp thụ năng lượng laser và bốc bay hoặc thăng hoa.

Khi xung lượng laser cao, mẫu thường được chuyển đổi sang dạng plasma. Thông thường, phương pháp ăn mòn laser thường dùng laser xung, nhưng với một số vật liệu có thể dùng laser liên tục nếu laser có cường độ đủ lớn. Cơ chế phương pháp ăn mòn laser Có hai quá trình chi phối gây ra quá trình ăn mòn [7]: - Quá trình ăn mòn nhiệt: Đó là quá trình đốt nóng vật liệu do sự hấp thụ photon. - Quá trình ăn mòn quang hoá: Đó là quá trình hấp thụ photon để phá vỡ liên kết hoá học trong phân tử.

Đối với laser hoạt động ở vùng hồng ngoại hoặc khả kiến, quá trình quang nhiệt chiếm ưu thế hơn.Với bức xạ laser vùng tử ngoại xa, khi năng lượng photon lớn hơn năng lượng liên kết hóa học trong phân tử thì quá trình quang hoá chiếm ưu thế hơn. Hai quá trình này đều là nguyên nhân gây ra quá trình ăn mòn. Trên thực tế hai quá trình này không tách riêng rẽ mà có mối liên hệ chặt chẽ với nhau.1 Ăn mòn nhiệt Quá trình ăn mòn nhiệt là quá trình xung laser được hấp thụ trong một thể tích của mẫu rắn, quá trình nung nóng sau đó xảy ra theo thời gian, dẫn đến phần mẫu được định xứ nóng chảy, sôi, và cuối cùng là hóa hơi. Nhiệt lượng ăn mòn là không cố định vì liên quan đến các quy trình biến đổi hiệu suất và tỷ lệ theo các biến đổi của vùng dẫn nhiệt, điểm nóng chảy, điểm sôi, và nhiệt độ hóa hơi cho các loại mẫu khác nhau, và thậm chí liên quan tới các thành phần và hợp chất khác nhau trong cùng một mẫu.

Một phần nóng chảy và một phần hóa hơi tạo thành các hố hiệu ứng, trong đó sẽ có sự ngưng tụ đáng kể các hạt trong các khí vận chuyển lạnh được thổi qua bề mặt. Nên kích thước các hạt là khá đa dạng [8].2 Ăn mòn quang hóa Ăn mòn quang hóa là quá trình có tính ưu tiên vì trên lý thuyết độc lập nó với tính chất nhiệt, chẳng hạn như điểm nóng chảy và sôi của các yếu tố khác nhau và các hợp chất trong các mẫu. Trong ăn mòn quang hóa, xung laser được hấp thụ vào một thể tích nhỏ của các mẫu rắn, với tốc độ nhanh và mật độ năng lượng lớn có thể làm mất ổn định trong một vùng xác định, gây ra sự bùng nổ trên bề mặt vật liệu. Như vậy ăn mòn quang hóa xảy ra trước khi hiệu ứng nhiệt có thời gian để thể hiện một cách mạnh mẽ.

Dưới điều kiện thuận lợi, việc kiểm soát sự phát các hạt 4 nhỏ như là sự phun hạt từ một hố ăn mòn. Ăn mòn quang hóa trong thời gian ngắn đòi hỏi một bước sóng ngắn, độ rộng xung laser nhỏ với năng lượng phải đủ lớn cho một loại vật liệu. Trong thực tế, nó không phải là hoàn toàn có thể loại bỏ ăn mòn nhiệt, do đó một sự kết hợp của ăn mòn nhiệt và ăn mòn quang hóa sẽ thường xảy ra. Chìa khóa để kiểm soát hai quá trình trên là điều kiện để ăn mòn quang hóa là cao hơn.

Đồng thời để kích thước hạt nhỏ và đồng đều thì có một quá trình kiểm soát sự bùng nổ trên bề mặt vật liệu. Sự bùng nổ không cần bắt nguồn từ sâu bên trong khối mẫu lớn. Một sự bùng nổ quang hóa xuất hiện sâu quá mức ở dưới bề mặt mẫu sẽ là sự bùng nổ “ Thô ”. Đó là hiệu ứng gãy vỡ cảm ứng, và nổ ra các “sỏi lớn” rải từ miệng hố, thay vì phun những hạt nhỏ.

Để giữ sự bùng nổ quang hóa gần bề mặt mẫu, thì các xung laser phải là độc lập, riêng lẻ. Một xung laser độc lập sẽ không cho phép xung đi sâu vào trong bề mặt mẫu trước khi nó được hấp thụ để gây ra hiện tượng ăn mòn quang hóa [8]. Mô hình hoá cơ chế phương pháp ăn mòn laser Việc khảo sát mô hình của cơ chế phương pháp ăn mòn laser đóng một vai trò quan trọng trong sự hoàn thiện nhận thức về cơ chế vi mô gây ra sự phát tán mạnh vật chất ( material ejection) và mối liên hệ giữa các thông số của quá trình ăn mòn. Hiện nay trên thế giới đã có rất nhiều các công trình nghiên cứu về vấn đề này, với nhiều mô hình khác nhau về cơ chế phương pháp ăn mòn laser như: mô hình động lực học phân tử, mô hình Monte Carlo… Trong khoá luận, chúng tôi xin giới thiệu về mô hình hoá cơ chế phương pháp ăn mòn laser theo mô hình động lực học phân tử.

Phương pháp mô hình động lực học phân tử (MD) cho phép thực hiện phân tích chi tiết quá trình phương pháp ăn mòn laser trong đó các thông số nhiệt động lực học của hệ có thể được xác định theo động lực học vi mô ở mức độ phân tử. Khả năng này của mô hình động lực học phân tử sẽ cung cấp cái nhìn toàn diện về cơ chế phát tán mạnh vật chất trong quá trình phương pháp ăn mòn laser. Zhigilei và Barbara J. Garrison cùng các cộng sự đã xây dựng thành công mô hình động lực học phân tử để mô tả cơ chế phương pháp ăn mòn laser [9].2 mô phỏng đám vật chất trên bề mặt vật liệu bị ăn mòn theo mô hình động lực học phân tử do nhóm các nhà khoa học này nghiên cứu.

Theo các nhà khoa học, đám vật chất được phát tán là tập hợp của các hạt lơ lửng có dạng hình cầu.2: Khối hình trụ ban đầu của đám vật chất trên bề mặt bị ăn mòn được lấp đầy bởi các hạt được mô hình hoá. Các quá trình chi tiết xảy ra trong quá trình phương pháp ăn mòn laser được mô phỏng bởi chuỗi liên tiếp các hình trong hình 1.3: Ảnh chụp nhanh từ mô hình MD của phương pháp ăn mòn laser vật liệu rắn minh họa cho các quá trình khác nhau của sự phát tán mạnh vật liệu.3 thể hiện sự phụ thuộc mạnh của cơ chế phát ra vật chất vào các điều kiện bức xạ. Các mức độ khác nhau của quá trình được quan sát bao gồm: - Sự phân huỷ từng phân tử (hình thứ nhất), xảy ra quá trình bốc bay nhẹ của các phân tử hay được gọi là sự phún xạ trong khoảng thời gian 100 ps. Quá trình này ứng với thông lượng laser thấp.

- Bùng nổ sự phân ly của một vùng bề mặt bị đốt quá nóng (hình thứ hai). Quá trình này xảy ra trong thời gian khoảng 200 ps. - Sự hình thành một lượng lớn các giọt vật chất do sự nóng chảy tức thời (hình thứ ba, thứ tư). - Sự phân tán mạnh của các mảnh nhỏ chất rắn bị vỡ ra do hiệu ứng quang hóa cơ học khi mật độ năng lượng laser lớn hơn (hình thứ 5,6,7) Khi mật độ năng lượng laser thấp.

Hầu hết các đơn thức phân tử (monomer) được phát ra từ bề mặt bị nung nóng do bức xạ laser. Mô hình có thể cung cấp sự mô tả đầy đủ quá trình phát ra các phân tử. Thật vậy, trong chế độ năng lượng laser ở mức thấp, sự phụ thuộc của số phân tử bị phát ra N vào thông lượng ( fluence) F bởi biểu thức: với F < Fth (1.1) Trong đó : N: Số phân tử được phát trong thời gian khảo sát E*S : Năng lượng kích hoạt A: Hệ số tỉ lệ B: Hệ số mô tả sự biến đổi năng lượng tích tụ làm tăng nhiệt độ bề mặt. T0: Nhiệt độ ban đầu của hệ phân tử KB: Hằng số Boltzman Fth: Thông lượng ngưỡng đó là thông lượng để bắt đầu xảy ra quá trình phương pháp ăn mòn laser.

7 Lượng vật chất được phát ra trong cơ chế phương pháp ăn mòn laser có thể được mô tả bởi mô hình đơn giản trong đó mức độ ăn mòn phụ thuộc vào sự tích tụ của năng lượng laser. Hầu hết các vật liệu hấp thụ năng lượng cao hơn mật độ năng lượng tới hạn E*v được ăn mòn. Với sự phân tán theo quy luật hàm mũ của cường độ laser được xác định bởi định luật Beer thì tổng số phân tử toàn phần được phát tán trên một đơn vị diện tích bề mặt là: (1.2) Trong đó: LP: Độ xuyên sâu của laser vào bề mặt vật liệu. nm: Mật độ phân tử của vật liệu C: Nhiệt dung đặc trưng cho vật liệu CT0: Mật độ năng lượng nhiệt trước khi chiếu laser Công thức này cũng mô tả mật độ năng lượng ngưỡng Fth= LP(E*v – CT0) Xét trường hợp ăn mòn laser vật liệu rắn xảy ra gần bề mặt, độ rộng xung laser nhỏ hơn nhiều so với kích thước của chùm laser tại bề mặt (điển hình cho laser xung là xung ăn mòn laser 10 ns, và kích cỡ của chùm laser tại chỗ trên bề mặt thường là 2 mm.

Vì vậy mà các chùm có thể được coi là mặt phẳng song song với mẫu trên bề mặt. Vì vậy, tất cả các mô hình sẽ được xem xét theo xấp xỉ một chiều. Đối với việc nghiên cứu động học chùm cách xa các mẫu trên bề mặt, thì các mô hình hai và ba chiều là cần thiết.
