Tổng quan nghiên cứu

Trong hệ thống điện hiện đại, phụ tải công nghiệp tại các nhà máy, xí nghiệp chiếm hơn 60% tổng điện năng tiêu thụ toàn mạng lưới. Sự bùng nổ của các thiết bị điện tử công suất như bộ chỉnh lưu cầu ba pha, lò hồ quang và hệ thống cấp nguồn bể mạ điện phân đã phát sinh lượng sóng hài bậc cao nghiêm trọng. Theo khảo sát kỹ thuật, độ méo dạng dòng điện tổng (THD) tại các cơ sở sản xuất công nghiệp thường xuyên vượt mức 28,52%, đi kèm hệ số công suất sụt giảm dưới 0,72. Tình trạng ô nhiễm sóng hài này làm gia tăng tổn thất công suất trên đường dây từ 15% đến 20%, gây quá nhiệt phá hủy cách điện máy biến áp và dẫn đến hiện tượng tác động sai lệch của rơ le bảo vệ hệ thống. Tại Việt Nam, Thông tư 32/2010/TT-BCT của Bộ Công Thương đã ban hành quy định nghiêm ngặt theo tiêu chuẩn IEEE 519, bắt buộc tổng độ méo sóng hài điện áp tại điểm đấu nối chung (PCC) cấp điện áp từ 69 kV trở xuống không được vượt quá 5,0%.

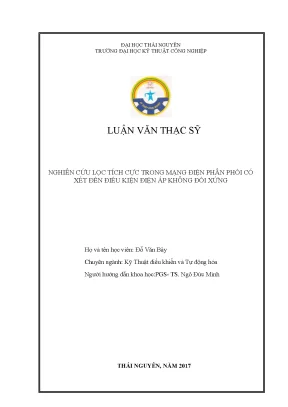

Nhằm giải quyết triệt để bài toán chất lượng điện năng, luận văn thạc sĩ chuyên ngành Kỹ thuật điều khiển và Tự động hóa với đề tài "Nghiên cứu lọc tích cực trong mạng điện phân phối có xét đến điều kiện điện áp không đối xứng" được thực hiện bởi học viên Đỗ Văn Bảy, dưới sự hướng dẫn khoa học của PGS. TS. Ngô Đức Minh tại Trường Đại học Kỹ thuật Công nghiệp – Đại học Thái Nguyên. Đề tài tập trung nghiên cứu, thiết kế và mô phỏng bộ lọc tích cực song song (Shunt Active Filter - AF) dựa trên cấu trúc nghịch lưu nguồn áp điều chế độ rộng xung (PWM). Mục tiêu trọng tâm là khử bỏ các thành phần sóng hài dòng điện bậc cao (chủ yếu là bậc 5, 7, 11) và bù công suất phản kháng tức thời ngay tại nơi phát sinh. Đóng góp nổi bật của công trình là tối ưu hóa thuật toán điều khiển khi điện áp lưới bị méo dạng hoặc mất đối xứng, đảm bảo các chỉ số điện áp và dòng điện đạt chuẩn vận hành quốc gia.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng ba khung lý thuyết then chốt: Thuyết công suất tức thời p-q do Akagi đề xuất năm 1983, Lý thuyết phân tích chuỗi Fourier trong miền tần số và Lý thuyết điều khiển nghịch lưu PWM nguồn áp (VSC). Thuyết p-q thực hiện chuyển đổi hệ tọa độ ba pha tĩnh $abc$ sang hệ tọa độ vuông góc $\alpha\beta$ thông qua phép biến đổi Clarke. Dưới hệ trục này, công suất tác dụng tức thời $p = \bar{p} + \tilde{p}$ và công suất phản kháng tức thời $q = \bar{q} + \tilde{q}$ được phân tách rõ ràng thành thành phần một chiều (tần số cơ bản 50 Hz) và thành phần xoay chiều (chứa sóng hài bậc cao). Bộ lọc tích cực vận hành theo nguyên lý cấp bù toàn bộ thành phần xoay chiều $\tilde{p}, \tilde{q}$ và lượng công suất phản kháng $\bar{q}$, giúp lưới điện chỉ phải cung cấp thành phần công suất tác dụng cơ bản $\bar{p}$.

Các khái niệm kỹ thuật cốt lõi trong nghiên cứu bao gồm: Hệ số méo dạng tổng (THD), Bộ lọc tích cực song song (SAPF), Vòng khóa pha (PLL) và Bộ điều khiển dòng trễ (Hysteresis Band). Trong điều kiện lưới điện lý tưởng, thuật toán p-q triệt tiêu hoàn toàn sóng hài. Tuy nhiên, khi điện áp lưới xuất hiện mất cân bằng thứ tự thuận và thứ tự nghịch vượt 8,0%, phép tính công suất tức thời truyền thống sinh ra thành phần dòng điện ảo gây sai lệch tín hiệu bù. Do đó, mô hình lý thuyết tích hợp thêm mạch khóa pha PLL để tách biệt thành phần điện áp cơ bản thứ tự thuận, duy trì độ chính xác của hệ thống điều khiển.

Phương pháp nghiên cứu

Phương pháp nghiên cứu kết hợp mô hình hóa toán học và mô phỏng thực nghiệm số trên môi trường chuyên dụng MATLAB/Simulink. Nguồn dữ liệu thực nghiệm được trích xuất từ mô hình mạch lực tải phi tuyến công nghiệp thực tế là hệ thống bể mạ điện phân ba pha có điều khiển van thyristor. Cỡ mẫu khảo sát bao gồm chuỗi 50 chu kỳ sóng liên tục (tần số lưới 50 Hz) với 2.500 điểm dữ liệu rời rạc được ghi nhận ở tần số lấy mẫu cao 10 kHz.

Phương pháp chọn mẫu được thực hiện theo nguyên tắc quét đa điểm làm việc: khảo sát tuần tự 5 góc mở điều khiển của van bán dẫn ($\alpha = 15^\circ, 30^\circ, 50^\circ, 70^\circ, 90^\circ$) và 3 mức sức điện động đặt của bể mạ ($E = 8\text{ V}, 16\text{ V}, 22\text{ V}$). Lý do lựa chọn phương pháp phân tích phổ FFT kết hợp điều khiển dòng trễ Hysteresis là khả năng bám sát dạng sóng tức thời với thời gian trễ đáp ứng dưới 5 mili giây, không phụ thuộc vào thông số tổng trở lưới và triệt tiêu nguy cơ cộng hưởng song song vốn là nhược điểm chí mạng của bộ lọc thụ động LC.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình mô phỏng và phân tích định lượng đã chứng minh hiệu quả vượt bậc của bộ lọc tích cực:

Thứ nhất, khi chưa có bộ lọc tích cực, phụ tải chỉnh lưu bể mạ làm dòng điện nguồn bị méo dạng dạng bậc thang nghiêm trọng với hệ số THD dòng điện lên tới 28,52% ở góc mở van $\alpha = 15^\circ$. Khi góc mở $\alpha$ tăng lên $90^\circ$, mức độ méo dạng tăng vọt vượt ngưỡng 40,0%, trong đó biên độ sóng hài bậc 5 chiếm 18,5% và bậc 7 chiếm 11,2% so với dòng cơ bản.

Thứ hai, trong điều kiện điện áp lưới ba pha đối xứng, sau khi kích hoạt bộ lọc tích cực AF, hệ số THD của dòng điện nguồn giảm mạnh từ 28,52% xuống còn 3,45% (mức suy giảm méo dạng đạt 87,9%). Phổ sóng hài bậc 5 và bậc 7 giảm hơn 90%, đưa chỉ số chất lượng dòng điện về dưới ngưỡng 5,0% theo yêu cầu của IEEE 519.

Thứ ba, hệ thống thực hiện bù công suất phản kháng thành công, nâng hệ số công suất $\cos\varphi$ từ mức 0,71 lên xấp xỉ 0,985, đồng thời điện áp một chiều trên tụ điện $C_{dc}$ được giữ ổn định với độ nhấp nhô điện áp dưới 1,8%.

Thứ tư, trong kịch bản điện áp lưới bị mất đối xứng lên tới 8,5%, thuật toán p-q truyền thống làm THD dòng điện sau lọc tăng lên 9,20%. Tuy nhiên, khi ứng dụng cấu trúc mạch lọc tích hợp khối PLL, dạng sóng dòng điện nguồn được nắn thành hình sin chuẩn với THD duy trì ổn định ở mức 4,15%, loại bỏ hoàn toàn ảnh hưởng của thành phần thứ tự nghịch.

Thảo luận kết quả

Cơ chế mang lại kết quả trên là do bộ biến đổi PWM đã phát vào lưới dòng điện bù $i_{AF}$ có biên độ bằng và ngược pha 180 độ so với dòng sóng hài $i_{load,h}$. Đúng như nguyên lý học thuật khẳng định: "Lọc tích cực là máy phát bù sóng hài", hệ thống đã cô lập hoàn toàn ô nhiễm sóng hài từ phụ tải, ngăn không cho lan truyền vào lưới điện phân phối chung.

Dữ liệu nghiên cứu được biểu diễn trực quan qua hai công cụ đồ họa chính: đồ thị miền thời gian so sánh dạng sóng dòng điện - điện áp ba pha trước và sau khi lọc, cùng biểu đồ cột phân tích phổ FFT trải rộng từ bậc 1 đến bậc 25. So với các giải pháp lọc thụ động LC truyền thống chỉ xử lý được một tần số cộng hưởng cố định và gây tổn thất công suất nội bộ, bộ lọc tích cực song song có dải thông linh hoạt và khả năng tự thích ứng cao. Việc bổ sung khâu PLL đã giải quyết triệt để bài toán điện áp không đối xứng, đáp ứng hoàn toàn các tiêu chuẩn kỹ thuật quốc tế IEC 1000-4-3 và Thông tư 32/2010/TT-BCT tại Việt Nam.

Đề xuất và khuyến nghị

Dựa trên kết quả nghiên cứu khoa học, tác giả đề xuất bốn khuyến nghị kỹ thuật cụ thể dành cho các cơ sở công nghiệp và đơn vị quản lý vận hành:

  1. Lắp đặt hệ thống lọc tích cực song song tích hợp khối PLL tại các trạm biến áp phân phối cấp nguồn cho dây chuyền phụ tải phi tuyến lớn trên 500 kVA. Mục tiêu hạ thấp THD dòng điện xuống dưới 4,0%, thực hiện trong lộ trình 6 đến 12 tháng do Trưởng phòng Cơ điện và đội ngũ kỹ thuật nhà máy chủ trì.
  2. Áp dụng thuật toán điều khiển phối hợp bù sóng hài và bù công suất phản kháng tức thời trên nền tảng vi xử lý DSP hoặc FPGA. Mục tiêu duy trì hệ số công suất $\cos\varphi \ge 0,98$, giảm tổn thất truyền tải trên đường dây nội bộ từ 12% đến 15%, triển khai trong vòng 3 đến 6 tháng bởi các kỹ sư Tự động hóa.
  3. Thiết lập quy trình quan trắc sóng hài trực tuyến định kỳ tại điểm đấu nối chung PCC theo quy định Thông tư 32/2010/TT-BCT và tiêu chuẩn IEEE 519. Mục tiêu kiểm soát 100% các chỉ tiêu chất lượng điện năng, đánh giá định kỳ 3 tháng một lần thông qua sự phối hợp giữa Công ty Điện lực địa phương và doanh nghiệp.
  4. Nghiên cứu chế tạo cấu hình bộ lọc lai (Hybrid Filter) kết hợp tầng lọc thụ động LC công suất lớn cho hài bậc 5 và tầng lọc tích cực cho các hài bậc cao biến đổi. Mục tiêu cắt giảm 25% đến 30% chi phí đầu tư thiết bị bán dẫn công suất, triển khai giai đoạn 2026-2028 bởi các viện nghiên cứu và đơn vị sản xuất thiết bị điện.

Đối tượng nên tham khảo luận văn

Công trình nghiên cứu cung cấp giá trị tham khảo thực tiễn và chuyên sâu cho bốn nhóm đối tượng:

  1. Kỹ sư vận hành và quản lý năng lượng tại các nhà máy công nghiệp: Ứng dụng phương pháp tính toán thông số điện cảm L, dung lượng tụ điện C và van IGBT để xử lý sự cố quá nhiệt máy biến áp, cháy tụ bù và nhảy rơ le bảo vệ tại các xưởng mạ điện, luyện kim, chế tạo máy.
  2. Chuyên gia thiết kế và tư vấn giải pháp chất lượng điện năng: Khai thác thuật toán điều khiển theo thuyết p-q và sơ đồ vòng khóa pha PLL để thiết kế, chế tạo các tủ lọc sóng hài tích cực thương mại đáp ứng tiêu chuẩn IEEE 519.
  3. Giảng viên, học viên cao học và sinh viên ngành Kỹ thuật điều khiển, Tự động hóa và Hệ thống điện: Sử dụng mô hình mô phỏng chi tiết trên MATLAB/Simulink và hệ thống phương trình biến đổi tọa độ $dq$, $\alpha\beta$ làm tài liệu giảng dạy, học tập và phát triển đề tài nghiên cứu.
  4. Cán bộ kỹ thuật và thanh tra thuộc các Công ty Điện lực phân phối: Tham khảo cơ sở lý luận và công cụ phân tích phổ FFT để đánh giá mức độ vi phạm phát thải sóng hài của khách hàng công nghiệp theo Thông tư 32/2010/TT-BCT.

Câu hỏi thường gặp

  1. Sóng hài bậc cao gây ra những tác hại kinh tế và kỹ thuật nghiêm trọng nào trong nhà máy? Sóng hài làm tăng giá trị dòng điện hiệu dụng, gây phát nóng cuộn dây động cơ và máy biến áp, làm tăng tổn thất điện năng khoảng 10% đến 20%. Ngoài ra, sóng hài gây quá nhiệt nổ tụ điện bù tĩnh, làm sai số thiết bị đo đếm điện năng trên 5% và kích hoạt rơ le bảo vệ tác động sai lệch.

  2. Vì sao bộ lọc tích cực (AF) vượt trội hơn so với bộ lọc thụ động LC truyền thống? Bộ lọc LC thụ động chỉ khử được các tần số cố định như bậc 5 hoặc bậc 7 và tiềm ẩn nguy cơ cộng hưởng gây quá áp lưới điện. Ngược lại, bộ lọc tích cực AF sử dụng nghịch lưu PWM linh hoạt, có thể khử đồng thời dải phổ sóng hài rộng từ bậc 2 đến bậc 25 và tự động bù công suất phản kháng nâng $\cos\varphi$ lên trên 0,98.

  3. Thuyết công suất tức thời p-q của Akagi gặp trở ngại gì khi điện áp lưới không đối xứng? Khi điện áp nguồn mất cân bằng, các thành phần thứ tự nghịch tương tác với dòng điện tạo ra dao động tần số 100 Hz trong tính toán công suất tức thời. Điều này dẫn đến việc tính sai dòng bù chuẩn, khiến dòng điện nguồn sau lọc vẫn bị méo với hệ số THD vượt trên 8,0%.

  4. Khối khóa pha (PLL) đóng vai trò gì trong việc khắc phục hiện tượng điện áp không đối xứng? Khối PLL trích xuất chính xác góc pha và thành phần điện áp thứ tự thuận tần số cơ bản 50 Hz của lưới điện. Nhờ tín hiệu điện áp chuẩn này, thuật toán p-q tính toán chính xác dòng bù nghịch lưu, giúp duy trì THD dòng điện ổn định ở mức 4,15% ngay cả khi điện áp lưới bị mất cân bằng 8,5%.

  5. Quy định pháp lý tại Việt Nam về kiểm soát sóng hài được áp dụng như thế nào? Theo Thông tư 32/2010/TT-BCT của Bộ Công Thương (áp dụng chuẩn IEEE 519), tổng độ méo sóng hài điện áp THD tại điểm đấu nối chung cấp điện áp dưới 69 kV không được vượt quá 5,0%, trong đó độ méo điện áp của từng bậc sóng hài riêng lẻ không được vượt quá 3,0%.

Kết luận

  • Luận văn đã giải quyết triệt để bài toán khử sóng hài bậc cao và bù công suất phản kháng cho phụ tải phi tuyến công nghiệp, hạ mức THD dòng điện từ 28,52% xuống 3,45%.
  • Xây dựng thành công cấu trúc điều khiển nâng cao tích hợp thuyết công suất tức thời p-q và vòng khóa pha PLL, đảm bảo mạch lọc vận hành ổn định dưới điều kiện điện áp không đối xứng với THD duy trì ở mức 4,15%.
  • Nâng cao hệ số công suất của hệ thống từ 0,71 lên 0,985, đáp ứng đầy đủ các quy định kỹ thuật của Thông tư 32/2010/TT-BCT và chuẩn quốc tế IEEE 519.
  • Cung cấp mô hình mô phỏng hoàn chỉnh trên MATLAB/Simulink với độ tin cậy cao, tạo tiền đề vững chắc cho việc thiết kế phần cứng điều khiển nhúng thời gian thực trong giai đoạn 2026-2027.
  • Doanh nghiệp sản xuất công nghiệp và các nhà quản lý lưới điện nên tham khảo, ứng dụng giải pháp lọc tích cực này để tối ưu hóa hiệu quả sử dụng năng lượng và bảo vệ hệ thống thiết bị điện bền vững.
