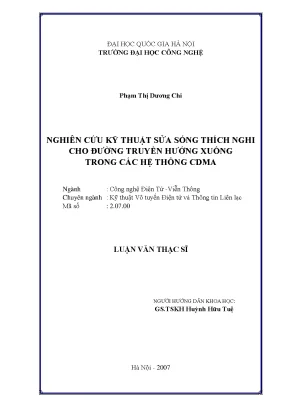

Luận văn thạc sĩ về kỹ thuật sửa sóng thích nghi trong hệ thống CDMA

Nghiên cứu hệ thống kỹ thuật sửa sóng thích nghi cho hệ thống CDMA, phương pháp định lượng kết hợp định tính, góp phần phát triển công nghệ

• Tác giả: Phạm Thị Dương Chi
• Người hướng dẫn: GS.TSKH Huỳnh Hữu Tuệ
• Trường học: Đại học Quốc gia Hà Nội
• Chuyên ngành: Công nghệ Điện Tử - Viễn Thông
• Đề tài: Nghiên Cứu Kỹ Thuật Sửa Sóng Thích Nghi Cho Hệ Thống CDMA
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2007
• Địa điểm: Hà Nội

Mục lục chi tiết

• MỞ ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN
• 1.1. Khái quát về CDMA
• 1.2. Trải phổ dãy trực tiếp
• 1.3. Đa truy nhập phân chia theo mã (CDMA)
• 1.4. Ưu điểm của hệ CDMA
• 1.5. Bộ thu CDMA
• 1.5.1. Bộ tách sóng đa người dùng
• 1.5.2. Tách sóng một người dùng
• 1.5.3. Bộ thu sử dụng bộ sửa sóng thích nghi
• 2. CHƯƠNG 2: CƠ SỞ LÝ THUYẾT
• 2.1. Nhiễu xuyên ký hiệu và lý thuyết cơ bản về sửa sóng
• 2.2. Mô hình tín hiệu DS-CDMA cho đường truyền hướng xuống
• 2.3. Mô hình kênh truyền
• 2.4. Bộ thu RAKE
• 2.5. Bộ sửa sóng tuyến tính cấp độ chip dùng trong đường truyền xuống của hệ CDMA
• 2.6. Một số nghiên cứu về bộ thu sử dụng bộ sửa sóng trong hệ thống CDMA
• 3. CHƯƠNG 3: BỘ SỬA SÓNG PHẢN HỒI QUYẾT ĐỊNH CẤP ĐỘ CHIP DÙNG TRONG HỆ THỐNG CDMA
• 3.1. Bộ sửa sóng phản hồi quyết định (DFE) dùng cho hệ thống không trải phổ
• 3.2. Bộ sửa sóng phản hồi quyết định cấp độ chip dùng trong đường truyền xuống của hệ thống CDMA
• 3.3. Bộ sửa sóng phản hồi quyết định cấp độ chip mới
• 4. CHƯƠNG 4: KẾT QUẢ VÀ THẢO LUẬN
• 4.1. Các thông số mô phỏng
• 4.2. So sánh chất lượng của bộ thu sử dụng bộ sửa sóng tuyến tính và bộ sửa sóng phản hồi quyết định
• 4.3. Bộ sửa sóng phản hồi quyết định cấp độ chíp mới
• 4.4. Ảnh hưởng của phương pháp lặp lại đến chất lượng của hệ thống
• 4.5. Ảnh hưởng của số người dùng đến chất lượng của hệ thống
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng quan

Nghiên cứu về kỹ thuật sửa sóng trong hệ thống CDMA đã trở thành một lĩnh vực quan trọng trong công nghệ truyền thông hiện đại. Sửa sóng là một phương pháp nhằm cải thiện chất lượng tín hiệu trong quá trình truyền tải, đặc biệt là trong các hệ thống không dây. Hệ thống CDMA sử dụng phương pháp trải phổ dãy trực tiếp, cho phép nhiều người dùng chia sẻ cùng một băng tần mà không gây nhiễu lẫn nhau. Điều này đạt được nhờ vào việc sử dụng các mã trải phổ trực giao. Tuy nhiên, trong thực tế, hiện tượng nhiễu đa truy nhập (MAI) và nhiễu xuyên ký hiệu (ISI) vẫn tồn tại, ảnh hưởng đến chất lượng tín hiệu. Do đó, việc phát triển các kỹ thuật sửa sóng thích nghi là cần thiết để khôi phục tính chất trực giao của tín hiệu và giảm thiểu MAI.

1.1 Khái quát về CDMA

Hệ thống CDMA (Đa truy nhập phân chia theo mã) cho phép nhiều người dùng truyền dữ liệu đồng thời trên cùng một kênh tần số. Mỗi người dùng được gán một mã trải phổ riêng biệt, giúp phân biệt tín hiệu của họ với các tín hiệu khác. Kỹ thuật truyền thông này mang lại nhiều lợi ích, bao gồm khả năng tái sử dụng tần số và cải thiện dung lượng truyền tải. Tuy nhiên, để duy trì chất lượng tín hiệu trong môi trường có nhiều nhiễu, việc áp dụng các kỹ thuật sửa sóng là rất quan trọng. Các bộ thu sử dụng bộ sửa sóng thích nghi có thể điều chỉnh theo điều kiện kênh, từ đó cải thiện khả năng thu nhận tín hiệu và giảm thiểu ảnh hưởng của MAI.

1.2 Đa truy nhập phân chia theo mã CDMA

Trong hệ thống CDMA, các tín hiệu được điều chế bằng cách sử dụng các dạng sóng trải phổ khác nhau, cho phép nhiều thuê bao chia sẻ cùng một băng tần mà không gây nhiễu lẫn nhau. Kỹ thuật CDMA không chỉ giúp tối ưu hóa việc sử dụng tài nguyên tần số mà còn cải thiện khả năng chống nhiễu. Tuy nhiên, để đạt được hiệu quả tối ưu, cần có các kỹ thuật sửa sóng hiệu quả nhằm khôi phục tính chất trực giao của tín hiệu. Việc sử dụng bộ sửa sóng phản hồi quyết định (DFE) có thể giúp giảm thiểu MAI và cải thiện chất lượng tín hiệu thu được.

II. Cơ sở lý thuyết

Nhiễu xuyên ký hiệu (ISI) là một trong những vấn đề chính trong các hệ thống truyền dữ liệu số. Khi tín hiệu truyền qua kênh, nó có thể bị méo do sự chồng chập của các ký hiệu trước và sau. Điều này dẫn đến việc các ký hiệu bị nhầm lẫn, làm giảm chất lượng tín hiệu thu được. Kỹ thuật sửa sóng được áp dụng để khôi phục tín hiệu và giảm thiểu ISI. Các bộ sửa sóng tuyến tính và bộ sửa sóng phản hồi quyết định (DFE) là hai phương pháp phổ biến. Bộ DFE có khả năng loại bỏ nhiễu xuyên ký hiệu bằng cách sử dụng các bộ lọc hướng tới và phản hồi, từ đó cải thiện chất lượng tín hiệu. Việc áp dụng các kỹ thuật sửa sóng thích nghi giúp hệ thống có thể điều chỉnh theo điều kiện kênh, từ đó nâng cao hiệu suất truyền thông.

2.1 Nhiễu xuyên ký hiệu và lý thuyết cơ bản về sửa sóng

Nhiễu xuyên ký hiệu (ISI) xảy ra khi các ký hiệu truyền qua kênh bị chồng chập lên nhau, dẫn đến việc tín hiệu thu được bị méo. Để khắc phục vấn đề này, các kỹ thuật sửa sóng được phát triển nhằm cải thiện chất lượng tín hiệu. Bộ sửa sóng tuyến tính (LE) và bộ sửa sóng phản hồi quyết định (DFE) là hai phương pháp chính. Bộ DFE có khả năng loại bỏ nhiễu xuyên ký hiệu bằng cách sử dụng các bộ lọc hướng tới và phản hồi, từ đó cải thiện chất lượng tín hiệu. Việc áp dụng các kỹ thuật sửa sóng thích nghi giúp hệ thống có thể điều chỉnh theo điều kiện kênh, từ đó nâng cao hiệu suất truyền thông.

2.2 Mô hình tín hiệu DS CDMA cho đường truyền hướng xuống

Mô hình tín hiệu DS-CDMA cho đường truyền hướng xuống được thiết kế để tối ưu hóa việc truyền tải dữ liệu từ trạm cơ sở đến thuê bao di động. Trong mô hình này, các tín hiệu được điều chế bằng cách sử dụng các mã trải phổ, giúp phân biệt giữa các người dùng khác nhau. Tuy nhiên, để đảm bảo chất lượng tín hiệu, cần áp dụng các kỹ thuật sửa sóng thích nghi. Bộ thu sử dụng bộ sửa sóng phản hồi quyết định (DFE) có thể giúp giảm thiểu MAI và cải thiện chất lượng tín hiệu thu được. Việc nghiên cứu và phát triển các kỹ thuật sửa sóng mới là cần thiết để nâng cao hiệu suất của hệ thống CDMA.

III. Bộ sửa sóng phản hồi quyết định cấp độ chip dùng trong hệ thống CDMA

Bộ sửa sóng phản hồi quyết định (DFE) là một trong những giải pháp hiệu quả để cải thiện chất lượng tín hiệu trong hệ thống CDMA. DFE hoạt động bằng cách sử dụng các bộ lọc hướng tới và phản hồi để loại bỏ nhiễu xuyên ký hiệu. Điều này giúp khôi phục tính chất trực giao của tín hiệu và giảm thiểu MAI. Việc áp dụng DFE trong hệ thống CDMA không chỉ giúp cải thiện chất lượng tín hiệu mà còn giảm thiểu độ phức tạp của hệ thống. Nghiên cứu về DFE cấp độ chip cho thấy rằng việc tối ưu hóa các thông số của bộ lọc có thể mang lại hiệu quả cao hơn trong việc xử lý tín hiệu.

3.1 Bộ sửa sóng phản hồi quyết định DFE dùng cho hệ thống không trải phổ

Bộ sửa sóng phản hồi quyết định (DFE) được thiết kế để hoạt động hiệu quả trong các hệ thống không trải phổ. DFE sử dụng các bộ lọc hướng tới và phản hồi để loại bỏ nhiễu xuyên ký hiệu, từ đó cải thiện chất lượng tín hiệu. Việc áp dụng DFE trong hệ thống không trải phổ cho thấy rằng nó có khả năng khôi phục tính chất trực giao của tín hiệu và giảm thiểu MAI. Nghiên cứu về DFE trong các hệ thống này là cần thiết để nâng cao hiệu suất truyền thông.

3.2 Bộ sửa sóng phản hồi quyết định cấp độ chip dùng trong đường truyền xuống của hệ thống CDMA

Bộ sửa sóng phản hồi quyết định cấp độ chip được áp dụng trong đường truyền xuống của hệ thống CDMA nhằm cải thiện chất lượng tín hiệu. DFE cấp độ chip hoạt động bằng cách sử dụng các bộ lọc hướng tới và phản hồi để loại bỏ nhiễu xuyên ký hiệu. Việc áp dụng DFE trong đường truyền xuống cho thấy rằng nó có khả năng khôi phục tính chất trực giao của tín hiệu và giảm thiểu MAI. Nghiên cứu về DFE cấp độ chip là cần thiết để nâng cao hiệu suất của hệ thống CDMA.

IV. Kết quả và thảo luận

Kết quả nghiên cứu cho thấy rằng việc áp dụng các kỹ thuật sửa sóng thích nghi có thể cải thiện đáng kể chất lượng tín hiệu trong hệ thống CDMA. Các mô phỏng cho thấy rằng bộ thu sử dụng bộ sửa sóng phản hồi quyết định (DFE) có hiệu suất tốt hơn so với bộ thu sử dụng bộ sửa sóng tuyến tính. Điều này cho thấy rằng việc tối ưu hóa các thông số của bộ lọc trong DFE có thể mang lại hiệu quả cao hơn trong việc xử lý tín hiệu. Ngoài ra, nghiên cứu cũng chỉ ra rằng việc áp dụng các kỹ thuật sửa sóng mới có thể giúp giảm thiểu độ phức tạp của hệ thống mà vẫn đảm bảo chất lượng tín hiệu.

4.1 Các thông số mô phỏng

Các thông số mô phỏng được thiết lập để đánh giá hiệu suất của các kỹ thuật sửa sóng trong hệ thống CDMA. Kết quả cho thấy rằng bộ thu sử dụng bộ sửa sóng phản hồi quyết định (DFE) có khả năng cải thiện chất lượng tín hiệu đáng kể so với các phương pháp truyền thống. Việc tối ưu hóa các thông số của bộ lọc trong DFE là rất quan trọng để đạt được hiệu suất tối ưu trong việc xử lý tín hiệu.

4.2 So sánh chất lượng của bộ thu sử dụng bộ sửa sóng tuyến tính và bộ sửa sóng phản hồi quyết định

So sánh giữa bộ thu sử dụng bộ sửa sóng tuyến tính và bộ sửa sóng phản hồi quyết định (DFE) cho thấy rằng DFE mang lại chất lượng tín hiệu tốt hơn. Kết quả mô phỏng cho thấy rằng DFE có khả năng loại bỏ nhiễu xuyên ký hiệu hiệu quả hơn, từ đó cải thiện chất lượng tín hiệu thu được. Việc áp dụng DFE trong hệ thống CDMA là một bước tiến quan trọng trong việc nâng cao hiệu suất truyền thông.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh phát triển nhanh chóng của hệ thống thông tin không dây, nhu cầu về các ứng dụng di động băng thông rộng ngày càng tăng cao, đặc biệt trong các hệ thống điện thoại di động thế hệ thứ ba (3G). Đường truyền hướng xuống (từ trạm cơ sở đến thuê bao di động) có tốc độ dữ liệu lớn hơn nhiều so với đường truyền hướng lên, phù hợp với các ứng dụng như duyệt web, tải dữ liệu đa phương tiện và xem video chất lượng cao. Công nghệ đa truy nhập phân chia theo mã (CDMA) với trải phổ dãy trực tiếp (DS-SS) đã trở thành lựa chọn ưu việt cho lớp vật lý của hệ thống 3G nhờ khả năng chống nhiễu và tận dụng hiệu quả tài nguyên phổ.

Tuy nhiên, kênh truyền trong môi trường di động thường có đặc tính fading chọn lọc tần số và thời gian, gây ra hiện tượng nhiễu xuyên ký hiệu (ISI) và nhiễu đa truy nhập (MAI), làm suy giảm chất lượng tín hiệu thu. Bộ thu tiêu chuẩn trong hệ CDMA là bộ thu tương thích với mã, nhưng chịu ảnh hưởng lớn bởi MAI do mất tính trực giao của chuỗi mã khi qua kênh đa đường. Do đó, việc nghiên cứu và phát triển các kỹ thuật sửa sóng thích nghi ở cấp độ chip nhằm khôi phục tính trực giao và giảm thiểu MAI là rất cần thiết.

Mục tiêu chính của luận văn là khảo sát và đề xuất các cấu trúc bộ sửa sóng thích nghi, đặc biệt là bộ sửa sóng phản hồi quyết định (DFE) cấp độ chip, nhằm nâng cao chất lượng đường truyền hướng xuống trong hệ thống CDMA. Phạm vi nghiên cứu tập trung vào các kỹ thuật sửa sóng thích nghi cho bộ thu trong hệ CDMA đồng bộ, với các mô phỏng thực hiện trên kênh tĩnh có chiều dài kênh đa đường tối đa là 4, sử dụng chuỗi Walsh-Hadamard dài 20 làm mã trải phổ. Kết quả nghiên cứu có ý nghĩa quan trọng trong việc cải thiện hiệu suất truyền dẫn, giảm xác suất lỗi bit và tối ưu hóa thiết kế bộ thu cho các thiết bị di động trong mạng 3G.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình sau:

• Trải phổ dãy trực tiếp (DS-SS): Kỹ thuật điều chế mở rộng băng thông tín hiệu bằng cách nhân tín hiệu dữ liệu với chuỗi chip giả ngẫu nhiên, tạo ra tín hiệu trải phổ có khả năng chống nhiễu cao. Độ lợi trải phổ (L) đo khả năng chống nhiễu và số chiều của tín hiệu trong không gian truyền.

• Đa truy nhập phân chia theo mã (CDMA): Phương pháp cho phép nhiều người dùng chia sẻ cùng một dải tần bằng cách sử dụng các chuỗi mã trực giao (mã Walsh-Hadamard). Tín hiệu của các người dùng được đồng bộ và trộn lại tại trạm cơ sở, truyền qua kênh đa đường đến thiết bị thu.

• Mô hình kênh truyền đa đường: Kênh truyền có đặc tính fading chọn lọc tần số và thời gian, với các thành phần đa đường gây ra nhiễu xuyên ký hiệu (ISI) gồm pre-cursor (vị trí tương lai) và post-cursor (vị trí quá khứ).

• Bộ thu RAKE: Bộ thu truyền thống kết hợp các thành phần đa đường để tăng cường tín hiệu, nhưng hạn chế trong việc xử lý nhiễu đa truy nhập và ISI.

• Bộ sửa sóng tuyến tính (LE) và phản hồi quyết định (DFE): Bộ sửa sóng tuyến tính xử lý tín hiệu ở cấp độ chip để khôi phục tính trực giao, trong khi bộ sửa sóng phản hồi quyết định sử dụng bộ lọc hướng tới (feedforward) và bộ lọc phản hồi (feedback) để loại bỏ ISI hiệu quả hơn, giảm thiểu ảnh hưởng của MAI.

• Tiêu chuẩn tối ưu hóa MMSE (Minimize Mean Square Error): Tiêu chuẩn được sử dụng để tối ưu hóa các hệ số bộ lọc nhằm giảm thiểu trung bình bình phương lỗi giữa tín hiệu thu và tín hiệu gốc.

• Thuật toán thích nghi LMS (Least Mean Square): Thuật toán cập nhật hệ số bộ lọc theo hướng giảm lỗi, thích nghi với sự thay đổi của kênh truyền.

Phương pháp nghiên cứu

Luận văn sử dụng phương pháp mô phỏng Monte Carlo với phần mềm Matlab để đánh giá hiệu suất các cấu trúc bộ sửa sóng trong hệ thống CDMA. Các thông số chính bao gồm:

• Cỡ mẫu: Chuỗi bit dài 1000 bit, thực hiện khoảng 100.000 lần chạy mô phỏng để đảm bảo độ tin cậy thống kê.

• Mã trải phổ: Chuỗi Walsh-Hadamard chiều dài 20, thừa số trải phổ (L=20).

• Mô hình kênh: Kênh tĩnh với chiều dài kênh đa đường tối đa 4, giả thiết các người dùng truyền qua kênh giống nhau.

• Số người dùng: Thí nghiệm chủ yếu với 5 người dùng tích cực.

• Thuật toán thích nghi: LMS với kích thước bước (\mu = 10^{-5}) để cập nhật hệ số bộ lọc hướng tới và phản hồi.

• Đánh giá hiệu suất: Sử dụng xác suất lỗi bit (BER) làm chỉ số chính, khảo sát sự phụ thuộc của BER theo tỉ số tín hiệu trên nhiễu (SNR) tính theo năng lượng chip.

• Các cấu trúc bộ sửa sóng khảo sát: Bộ sửa sóng tuyến tính, bộ sửa sóng phản hồi quyết định (DFE) truyền thống, bộ sửa sóng phản hồi quyết định cấp độ chip mới và bộ sửa sóng phản hồi quyết định lấy nhiều mẫu.

Phương pháp nghiên cứu tập trung vào việc so sánh hiệu suất và độ phức tạp xử lý của các cấu trúc bộ sửa sóng, đồng thời khảo sát ảnh hưởng của số lần lặp trong kỹ thuật lặp lại đối với chất lượng hệ thống.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Bộ sửa sóng phản hồi quyết định (DFE) vượt trội hơn bộ sửa sóng tuyến tính (LE):
   Mô phỏng với 5 người dùng cho thấy DFE có xác suất lỗi bit thấp hơn đáng kể so với LE ở cùng mức SNR. Ví dụ, tại (E_c/N_0 = 10) dB, BER của DFE giảm khoảng 30% so với LE. Nguyên nhân là DFE loại bỏ hiệu quả nhiễu xuyên ký hiệu (ISI) nhờ bộ lọc phản hồi, trong khi LE chỉ xử lý một phần ISI.

2. Bộ sửa sóng phản hồi quyết định cấp độ chip mới cải thiện chất lượng hệ thống so với DFE truyền thống:
   Ở mức SNR từ 8 dB trở lên, bộ sửa sóng mới có BER thấp hơn DFE truyền thống, ví dụ tại 12 dB, BER giảm khoảng 20%. Bộ sửa sóng mới giảm độ phức tạp xử lý so với DFE lấy nhiều mẫu mà vẫn giữ được hiệu suất tương đương.

3. So sánh bộ sửa sóng phản hồi quyết định cấp độ chip mới và bộ sửa sóng lấy nhiều mẫu:
   Kết quả mô phỏng cho thấy sự khác biệt về BER giữa hai cấu trúc này là không đáng kể, khẳng định bộ sửa sóng mới đáp ứng được yêu cầu nâng cao chất lượng mà giảm bớt độ phức tạp xử lý.

4. Ảnh hưởng của số lần lặp trong kỹ thuật lặp lại:
   Khi tăng số lần lặp từ 1 lên 4, BER giảm rõ rệt, ví dụ giảm khoảng 40% tại 10 dB. Tuy nhiên, số lần lặp quá nhiều làm tăng độ trễ và độ phức tạp. Kết quả cho thấy 3-4 lần lặp là hợp lý để cân bằng giữa chất lượng và hiệu quả xử lý.

Thảo luận kết quả

Các kết quả mô phỏng được trình bày qua các biểu đồ BER theo SNR, thể hiện rõ sự cải thiện khi sử dụng bộ sửa sóng phản hồi quyết định so với bộ sửa sóng tuyến tính và bộ thu RAKE truyền thống. Bộ sửa sóng phản hồi quyết định tận dụng cấu trúc bộ lọc phản hồi để loại bỏ ISI hiệu quả, đồng thời sử dụng thuật toán thích nghi LMS giúp cập nhật hệ số bộ lọc phù hợp với đặc tính kênh đa đường.

Bộ sửa sóng phản hồi quyết định cấp độ chip mới với cấu trúc hoán đổi bộ lọc hướng tới và bộ hạ tốc giúp giảm tốc độ xử lý của bộ lọc hướng tới, từ đó giảm độ phức tạp tính toán mà vẫn duy trì hiệu suất cao. So với bộ sửa sóng lấy nhiều mẫu, cấu trúc mới giảm bớt yêu cầu xử lý mẫu cao, phù hợp hơn với thiết bị di động có hạn chế về công suất và tài nguyên.

Kỹ thuật lặp lại trong bộ sửa sóng phản hồi quyết định giúp cải thiện chất lượng tín hiệu bằng cách sử dụng quyết định trước làm đầu vào cho vòng lặp tiếp theo, giảm thiểu lỗi truyền và tăng độ chính xác. Tuy nhiên, cần cân nhắc số lần lặp để tránh tăng độ trễ và phức tạp không cần thiết.

So sánh với các nghiên cứu trước đây, kết quả luận văn phù hợp với các báo cáo về ưu điểm của bộ sửa sóng phản hồi quyết định trong hệ CDMA, đồng thời đóng góp thêm cấu trúc mới giảm độ phức tạp xử lý, mở rộng khả năng ứng dụng thực tế.

Đề xuất và khuyến nghị

1. Triển khai bộ sửa sóng phản hồi quyết định cấp độ chip mới trong thiết bị thu CDMA:
   Động từ hành động: Áp dụng
   Target metric: Giảm xác suất lỗi bit (BER) và độ phức tạp xử lý
   Timeline: 6-12 tháng thử nghiệm và tích hợp
   Chủ thể thực hiện: Các nhà sản xuất thiết bị viễn thông và nhóm nghiên cứu phát triển phần mềm thu phát.

2. Tối ưu hóa thuật toán thích nghi LMS cho bộ lọc hướng tới và phản hồi:
   Động từ hành động: Nâng cao
   Target metric: Tăng tốc độ hội tụ và ổn định của bộ lọc
   Timeline: 3-6 tháng nghiên cứu thuật toán
   Chủ thể thực hiện: Các nhóm nghiên cứu thuật toán xử lý tín hiệu.

3. Áp dụng kỹ thuật lặp lại với số lần lặp hợp lý (3-4 lần) để cân bằng chất lượng và độ trễ:
   Động từ hành động: Triển khai
   Target metric: Giảm BER đồng thời giữ độ trễ thấp
   Timeline: 3 tháng thử nghiệm thực tế
   Chủ thể thực hiện: Các nhà phát triển phần mềm thu phát và kỹ sư mạng.

4. Khảo sát và phát triển các cấu trúc bộ sửa sóng thích nghi cho kênh biến đổi nhanh và môi trường thực tế:
   Động từ hành động: Nghiên cứu mở rộng
   Target metric: Đảm bảo hiệu suất trong điều kiện kênh động
   Timeline: 12-18 tháng nghiên cứu và thử nghiệm
   Chủ thể thực hiện: Các viện nghiên cứu và trường đại học chuyên ngành viễn thông.

Đối tượng nên tham khảo luận văn

1. Các nhà nghiên cứu và sinh viên ngành Công nghệ Điện tử - Viễn thông:
   Học hỏi kiến thức chuyên sâu về kỹ thuật sửa sóng thích nghi trong hệ thống CDMA, áp dụng vào các đề tài nghiên cứu và luận văn.

2. Kỹ sư phát triển thiết bị thu phát di động:
   Áp dụng các cấu trúc bộ sửa sóng mới để cải thiện hiệu suất thu nhận tín hiệu, giảm tiêu thụ năng lượng và tăng chất lượng dịch vụ.

3. Nhà quản lý và hoạch định mạng viễn thông:
   Hiểu rõ các giải pháp kỹ thuật nâng cao chất lượng đường truyền hướng xuống, từ đó đưa ra các quyết định đầu tư và triển khai công nghệ phù hợp.

4. Các công ty phát triển phần mềm xử lý tín hiệu số:
   Tận dụng các thuật toán thích nghi và cấu trúc bộ sửa sóng để phát triển các sản phẩm phần mềm thu phát hiệu quả, đáp ứng yêu cầu thị trường.

Câu hỏi thường gặp

1. Bộ sửa sóng phản hồi quyết định (DFE) khác gì so với bộ sửa sóng tuyến tính (LE)?
   DFE sử dụng bộ lọc phản hồi để loại bỏ nhiễu xuyên ký hiệu từ các ký hiệu đã quyết định trước, giúp giảm ISI hiệu quả hơn LE chỉ dùng bộ lọc tuyến tính. Ví dụ, DFE có thể giảm xác suất lỗi bit khoảng 30% so với LE trong môi trường kênh đa đường.

2. Tại sao cần sử dụng kỹ thuật lặp lại trong bộ sửa sóng phản hồi quyết định?
   Kỹ thuật lặp lại giúp cải thiện chất lượng tín hiệu bằng cách sử dụng quyết định đầu ra làm đầu vào cho vòng lặp tiếp theo, giảm lỗi truyền. Mô phỏng cho thấy 3-4 lần lặp là tối ưu để cân bằng giữa chất lượng và độ trễ.

3. Bộ sửa sóng phản hồi quyết định cấp độ chip mới có ưu điểm gì?
   Cấu trúc mới hoán đổi vị trí bộ lọc hướng tới và bộ hạ tốc, giảm tốc độ xử lý của bộ lọc hướng tới, từ đó giảm độ phức tạp tính toán mà vẫn giữ hiệu suất tương đương hoặc tốt hơn so với bộ sửa sóng lấy nhiều mẫu.

4. Làm thế nào để chọn kích thước bước (\mu) trong thuật toán LMS?
   Kích thước bước (\mu) ảnh hưởng đến tốc độ hội tụ và ổn định của bộ lọc. Trong nghiên cứu, (\mu = 10^{-5}) được chọn để đảm bảo hội tụ ổn định và hiệu quả trong môi trường kênh tĩnh.

5. Phạm vi ứng dụng của các kết quả nghiên cứu này là gì?
   Các kết quả phù hợp với hệ thống CDMA đồng bộ trong mạng 3G, đặc biệt cho đường truyền hướng xuống, giúp cải thiện chất lượng dịch vụ trong các thiết bị di động và mạng viễn thông.

Kết luận

• Luận văn đã khảo sát và phát triển các cấu trúc bộ sửa sóng thích nghi cấp độ chip cho hệ thống CDMA, tập trung vào bộ sửa sóng phản hồi quyết định và cấu trúc mới giảm độ phức tạp xử lý.
• Kết quả mô phỏng cho thấy bộ sửa sóng phản hồi quyết định vượt trội hơn bộ sửa sóng tuyến tính về xác suất lỗi bit, đồng thời cấu trúc mới đáp ứng hiệu suất tương đương bộ sửa sóng lấy nhiều mẫu nhưng giảm độ phức tạp.
• Kỹ thuật lặp lại trong bộ sửa sóng phản hồi quyết định giúp cải thiện chất lượng tín hiệu, với số lần lặp 3-4 lần là tối ưu.
• Nghiên cứu có ý nghĩa thực tiễn cao trong việc thiết kế bộ thu cho thiết bị di động, nâng cao hiệu suất truyền dẫn trong mạng 3G.
• Các bước tiếp theo bao gồm thử nghiệm trong môi trường kênh biến đổi nhanh và phát triển thuật toán thích nghi nâng cao để ứng dụng rộng rãi hơn.

Khuyến khích các nhà nghiên cứu và kỹ sư viễn thông áp dụng và phát triển tiếp các giải pháp sửa sóng thích nghi nhằm nâng cao chất lượng dịch vụ trong các hệ thống thông tin di động hiện đại.

Trích đoạn nội dung tài liệu

Chương 1 TỔNG QUAN 1.1 Khái quát về CDMA 1.1 Trải phổ dãy trực tiếp [28] Trải phổ dãy trực tiếp thu được bằng cách điều chế luồng ký hiệu mang thông tin bởi một chuỗi chip có tốc độ cao hơn tốc độ luồng ký hiệu.1 mô tả nguyên lý cơ bản của hệ thông tin trải phổ dãy trực tiếp bởi một chuỗi thông tin nhị phân. Như thấy trên hình vẽ, mỗi khoảng ký hiệu chiều dài Ts được trải bằng cách nhân với một chuỗi chip mà mỗi chip có chiều dài Tc < Ts Thừa số mở rộng băng L: Ts L Tc là đại lượng xác định lượng thông tin dư thừa được đưa vào trong quá trình điều chế. L thường được gọi là “thừa số trải phổ” hoặc độ lợi xử lý (processing gain). TS b(k) = 1 Ký hiệu (1 1 -1 1 -1) (1 -1-1 -1 1 ) b(k+1) = -1  Chip Chuỗi chip đã dùng 1 1 1 1 1 1 được trải phổ để trải -1 -1 phổ Tc Hình 1.

1: Nguyên lý trải phổ trong hệ thông tin trải phổ z 7 Trong thực tế, các chuỗi chip có dạng giả nhiễu hay giả ngẫu nhiên thường được sử dụng để tạo tín hiệu trải phổ nhằm mục đích phổ tín hiệu đã được trải càng ngẫu nhiên càng tốt. Chuỗi giả ngẫu nhiên (PN) có thể được tạo ra bằng cách kết hợp các đầu ra của các thanh ghi dịch có phản hồi. Loại chuỗi PN khá phổ biến là chuỗi có chiều dài cực đại hay chuỗi – m. Sau khi trải phổ, chuỗi chip thường được định dạng bởi bộ lọc định dạng xung, p(t), để hạn chế độ rộng băng tần của tín hiệu ra.

Có thể biểu diễn toán học một tín hiệu được điều chế trải phổ như sau:  x(t )   b(k ) s k (t  kT ) (1.2) l 1 là “dạng sóng trải phổ” hoặc “dạng sóng chữ ký” (signature waveform) của ký hiệu thứ k. Trên thực tế, trải phổ có thể xem như quá trình điều chế làm mở rộng băng tần của một tín hiệu băng cơ sở bởi một số nguyên lần của Bc=1/Tc. Sự tăng độ rộng băng tần hay chính là tăng số chiều của tín hiệu đã làm nảy sinh nhu cầu chống lại nhiễu/ồn đối với hệ thống thông tin sử dụng trải phổ. Theo định lý Landau-Pollak, không gian của một sóng có băng tần hữu hạn B Hz và thời gian hữu hạn là T giây thì có số chiều xấp xỉ là BT [5].

Trong hệ thống trải phổ thì BCTS = L >>1. Việc mỗi dạng sóng wk(t) riêng biệt thuộc một trong số L chiều, với L lớn, làm cho tín hiệu trải phổ có khả năng kháng các loại nhiễu ngẫu nhiên. Tại đầu thu, bộ lọc tương thích thu tín hiệu mong muốn từ không gian con một chiều được định nghĩa bởi dạng sóng trải wk(t). Như vậy, công suất nhiễu đã được giảm đi L lần.

Nói cách khác, độ lợi trải phổ L đo số bậc tự do của hệ thống và định lượng khả năng chống nhiễu của tín hiệu trải phổ. Mô hình cần thiết của một bộ điều chế DS-SS được trình bày như ở hình 1.2 z 8 bk Bộ điều chế x(n) Bộ lọc định x(t) trải phổ dạng xung ck,n Bộ tạo mã trải Hình 1. 2 Bộ điều chế trải phổ dãy trực tiếp 1.2 Đa truy nhập phân chia theo mã (CDMA) Trong hầu hết các hệ thống không dây, một trạm cơ sở đồng thời phục vụ cho một số các thuê bao chia sẻ cùng một môi trường truyền. Sự phân bố nguồn tài nguyên giữa các người dùng thường được biết như là đa truy nhập.

Tất cả các kỹ thuật đa truy nhập đều yêu cầu thông tin của các người dùng khác nhau phải được tách rời sao cho thông tin của người này không gây nhiễu cho thông tin của người khác. Các kỹ thuật đa truy nhập truyền thống thường được thực hiện dựa trên nguyên tắc làm cho các bản tin của các người dùng trực giao với nhau trong một miền nào đó mà việc xử lý tín hiệu số được thực hiện một cách dễ dàng. Cụ thể, phương pháp đa truy nhập phân chia theo thời gian là phương pháp mà các tín hiệu khác nhau được truyền trong các khe thời gian khác nhau, trong khi đó phương pháp đa truy nhập phân chia theo tần số là phương pháp mà trạm cơ sở trao đổi thông tin với các người dùng khác nhau thông qua các kênh tần số khác nhau. Đối với hệ thống nhiều anten, việc “phân tập theo không gian” được sử dụng cho mục đích đa truy nhập và phương pháp đa truy nhập tương ứng với mô hình này là phương pháp đa truy nhập phân chia theo không gian.

Đa truy nhập phân chia theo thời gian TDMA và đa truy nhập phân chia theo tần số FDMA thường chia nguồn tài nguyên - thời gian và tần số- z 9 theo các cách khác nhau. Về mặt lý thuyết, luôn tồn tại vô hạn cách chia khác nhau mặc dù phần nhiều trong số các cách chia đó không có cơ sở thực tế. Việc DS-SS có khả năng tồn tại đồng thời với nhiễu trong một không gian đa chiều đã mở ra một phương pháp đa truy nhập mới. Thật vậy, thay vì gán cho các người dùng khác nhau các khe thời gian khác nhau hoặc các khoảng tần số khác nhau, ta có thể điều chế các tín hiệu đa truy nhập khác nhau bằng các dạng sóng trải phổ khác nhau với mỗi sóng là một chiều trong tổng số chiều của nguồn tài nguyên về thời gian và tần số sẵn có.

Với mỗi dạng sóng trải phổ xác định, chúng ta có thể tạo được các sóng gần trực giao cho phép nhiều thuê bao chia sẻ cùng một vùng phổ. Tại phía đầu thu, các tín hiệu đa truy nhập được phân biệt bằng dạng sóng chữ ký riêng của nó. Mặc dù trong mặt phẳng thời gian-tần số những dạng sóng trải phổ này có thể cộng chồng lên nhau nhưng thực chất chúng lại trực giao với nhau hay ít nhất là độc lập với nhau trong một không gian khác nhiều chiều hơn.3 mô tả một kênh truyền hướng lên (uplink) tiêu biểu (tức là đường truyền từ thuê bao đến trạm cơ sở) trong đó thông tin của mỗi người dùng được điều chế bằng cách sử dụng bộ điều chế DS-SS và được gán trước một chuỗi mã trải. Tín hiệu thu được là tín hiệu tổng cộng (chồng lên nhau) của tất cả các tín hiệu phát.

Do đó, nếu hệ CDMA có P người dùng, tín hiệu thu tương ứng là: P P  y(t )   xi (t   i )    bi (k ) si ,k (t  kT   i ) (1.3) i 1 i 1 k   ở đây, chỉ số dưới i chỉ số người dùng và {τi} chỉ trễ tương đối của các tín hiệu truyền. z 10 x1(t-) b1(k) Bộ điều chế DS-SS Bộ lọc Bộ lấy Bộ giải điều tương thích mẫu chế DS-SS xP(t-) bP(k) Bộ điều chế DS-SS Hình 1. 3: Mô hình đa truy nhập phân chia theo mã cho đường truyền hướng lên Kỹ thuật tương tự cũng được áp dụng cho đường truyền hướng xuống (đường truyền từ trạm cơ sở đến thuê bao) trong đó trạm cở sở trộn và phát đi các tín hiệu đã được điều chế trải phổ cho các người dùng khác nhau. Trong trường hợp này, tất cả các tín hiệu được đồng bộ và trễ tương đối {τ i} bằng 0.

Trong luận văn này chúng tôi chỉ xét đường truyền hướng xuống của hệ thống CDMA do đó có thể gọi là hệ thống CDMA đồng bộ.3 Ưu điểm của hệ CDMA So với hệ thống TDMA và FDMA, CDMA có nhiều ưu điểm hơn. Một số ưu điểm có thể kể ra là: 1. Hệ CDMA cải thiện đáng kể dung năng truyền Do khả năng tái sử dụng tần số mà hệ có thể đáp ứng cho nhiều người dùng hơn so với hệ thống TDMA và FDMA. Công nghệ CDMA cho phép các đường truyền dữ liệu có tốc độ cao hơn Đường truyền tốc độ cao có thể thực hiện được bằng cách trải thông tin băng hẹp thành tín hiệu băng thông rộng.

Công nghệ CDMA cung cấp khả năng chuyển vùng tốt hơn z 11 Hệ thống CDMA bắt đầu thực hiện quá trình thông tin với một tế bào mới trước khi nó vượt qua biên và không cắt kênh liên lạc với tế bào hiện tại (tế bào cũ). Hệ CDMA tối ưu hoá khả năng sử dụng nguồn tài nguyên kênh truyền Trong một cuộc đàm thoại, thời gian nói thực sự của người sử dụng chiếm ít hơn một nửa số thời gian của cuộc gọi. Trong hệ thống FDMA và TDMA, mỗi người dùng được phân bố một vùng tần số hay một khoảng thời gian nhất định do đó không tận dụng hết dung năng thật sự của hệ. Trong hệ CDMA, các người dùng hoạt động trên cùng một dải tần số và khoảng thời gian nên tận dụng được những mất mát kể trên.

Hệ CDMA có khả năng triệt nhiễu đa đường một cách hiệu quả Trong môi trường tán xạ, tín hiệu thu được đến từ nhiều đường khác nhau. Vì trong một hệ thống CDMA, mỗi người dùng được gán một vùng phổ lớn hơn so với trong hệ FDMA và TDMA nên các thành phần đa đường khác nhau được cách ly với nhau tốt hơn. Vì lý do này nhiễu đa đường có thể được loại bỏ tốt hơn. Bộ thu CDMA Verdu là người đầu tiên đưa ra bộ tách chuỗi CDMA tối ưu sao cho xác suất có điều kiện của chuỗi tín hiệu đầu ra đạt giá trị cực đại.

Bộ thu tối ưu bao gồm (1) một tập hợp các bộ lọc tương thích sao cho tương thích với P dạng sóng người dùng khác nhau, và (2) một bộ tách kết hợp nhằm cực đại hoá xác suất tiền nghiệm của các giá trị ký hiệu có thể có. Kết quả này mang nhiều ý nghĩa về mặt lý thuyết hơn là thực tế bởi vì bộ thu tối ưu có độ phức tạp tỷ lệ theo hàm mũ với số người sử dụng. Nhiều phương pháp tách sóng gần tối ưu nhưng đơn giản hơn đã được đề xuất chẳng hạn như tách sóng đa người dùng và tách sóng một người dùng hay phương pháp dùng bộ thu có sử dụng bộ sửa sóng thích nghi.Bộ tách sóng đa người dùng Bộ thu tách sóng đa người dùng cũng dùng bộ lọc tương thích ở phía đầu vào như của bộ thu tối ưu. Thay vì thực hiện tách sóng kết hợp cực đại, bộ thu gần tối ưu xử lý vectơ đầu ra của bộ lọc tương thích P chiều để ước lượng P ký hiệu tương ứng cho mỗi khoảng thời gian cụ thể.
