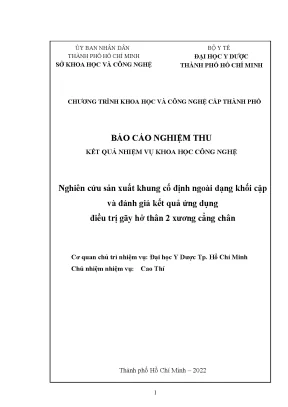

Báo cáo nghiên cứu khung cố định ngoài điều trị gãy hở cẳng chân tại TP. Hồ Chí Minh

Nghiên cứu khung cố định ngoài dạng khối cặp trong điều trị gãy hở thân 2 xương cẳng chân, đánh giá hiệu quả và ứng dụng lâm sàng.

• Tác giả: Pgs. Cao Thỉ
• Người hướng dẫn: Nguyễn Hoàng Bắc
• Trường học: Đại học Y Dược TP. Hồ Chí Minh
• Chuyên ngành: Chấn thương chỉnh hình
• Đề tài: Nghiên cứu sản xuất khung cố định ngoài dạng khối cặp và đánh giá kết quả ứng dụng điều trị gãy hở thân 2 xương cẳng chân
• Loại tài liệu: báo cáo
• Năm xuất bản: 2022
• Địa điểm: Thành phố Hồ Chí Minh

Mục lục chi tiết

• MỞ ĐẦU
• 1. PHẦN 1: NGHIÊN CỨU SẢN XUẤT KHUNG CĐN KHỐI CẶP
• 1.1. Mục tiêu nghiên cứu
• 1.2. Phương pháp nghiên cứu
• 1.2.1. Phương pháp nghiên cứu sản xuất khung cố định ngoài dạng khối cặp
• 1.2.2. Phương pháp nghiên cứu ứng dụng khung cố định ngoài dạng khối cặp trên bệnh nhân
• 1.3. Các kết quả đạt được
• 1.3.1. Các kết quả chính đã đạt được
• 1.3.2. Kết quả cụ thể đạt được
• 1.3.2.1. Bản vẽ thiết kế khung cố định ngoài dạng khối cặp
• 1.3.2.2. Các thông số kỹ thuật của khung cố định ngoài
• 1.4. Bàn luận
• 1.4.1. Thiết kế và gia công chi tiết khung cố định ngoài dạng khối
• 1.4.1.1. Thiết kế bản vẽ khung cố định ngoài dạng khối cặp
• 1.4.1.2. Một số chi tiết được thiết kế cải tiến
• 1.4.1.3. Quá trình gia công khung cố định ngoài
• 1.4.1.4. Kết quả đo lực trên mô phỏng máy tính
• 1.4.1.5. Kết quả đo lực trên thử nghiệm mô hình
• 1.5. Kiến nghị
• DANH MỤC CÁC HÌNH
• DANH MỤC CÁC BẢNG
• DANH MỤC CÁC BIỂU ĐỒ

Tóm tắt

I. Tổng quan về Khung Cố Định Ngoài trong Điều Trị Gãy Hở

Khung cố định ngoài là một công cụ thiết yếu trong điều trị các trường hợp gãy hở cẳng chân. Nó cung cấp sự ổn định cần thiết cho xương gãy, cho phép quá trình lành thương diễn ra đồng thời tạo điều kiện thuận lợi cho việc chăm sóc sau phẫu thuật khung cố định ngoài và quản lý vết thương. Khung cố định ngoài đã được nghiên cứu rộng rãi, từ kết quả điều trị đến lý thuyết cơ bản. Các nghiên cứu trong nước cũng tập trung vào lĩnh vực này, tuy nhiên, các loại khung cố định hiện có thường có cấu trúc đơn giản, gây khó khăn trong việc điều chỉnh và cố định xương, đặc biệt khi xương gãy còn di lệch. Do đó, nhu cầu về các giải pháp cố định ngoài gãy cẳng chân hiệu quả hơn là rất lớn. Nghiên cứu này tập trung vào khung cố định ngoài dạng khối cặp, hứa hẹn khắc phục các nhược điểm hiện tại và mang lại kết quả điều trị tối ưu hơn cho bệnh nhân gãy hở cẳng chân.

1.1. Lịch sử phát triển và ứng dụng Khung Cố Định Ngoài

Khung cố định ngoài đã trải qua một quá trình phát triển lâu dài, từ các thiết kế đơn giản ban đầu đến các hệ thống phức tạp hiện đại. Ban đầu, khung cố định ngoài được sử dụng chủ yếu trong các trường hợp gãy hở cẳng chân phức tạp, nơi các phương pháp cố định khác không khả thi. Ngày nay, khung cố định ngoài đã được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau của chấn thương chỉnh hình, bao gồm điều trị khớp giả, sửa trục xương, kéo dài xương và điều trị nhiễm trùng chân đinh khung cố định ngoài.

1.2. Vai trò quan trọng của Khung Cố Định Ngoài trong Chấn thương Chỉnh hình

Khung cố định ngoài đóng vai trò then chốt trong điều trị các trường hợp gãy hở cẳng chân nghiêm trọng. Nó không chỉ cung cấp sự ổn định cho xương gãy mà còn cho phép tiếp cận và chăm sóc vết thương, giảm thiểu nguy cơ nhiễm trùng và thúc đẩy quá trình lành thương. Theo báo cáo nghiên cứu, khung cố định ngoài dạng khối cặp như Orthofix, có cấu trúc dễ sử dụng và khả năng điều chỉnh linh hoạt, được sử dụng rộng rãi trên thế giới để điều trị các tình trạng phức tạp liên quan đến xương.

II. Thách thức và Biến chứng Điều trị Gãy Hở Cẳng Chân

Điều trị gãy hở cẳng chân đặt ra nhiều thách thức, bao gồm nguy cơ nhiễm trùng chân đinh khung cố định ngoài cao, khó khăn trong việc đạt được sự liền xương vững chắc và các biến chứng liên quan đến phần mềm. Việc lựa chọn phương pháp cố định phù hợp là yếu tố then chốt để giảm thiểu các biến chứng và cải thiện kết quả điều trị. Các biến chứng thường gặp liên quan đến khung cố định ngoài bao gồm nhiễm trùng chân đinh, lỏng đinh, và hạn chế vận động khớp. Đánh giá kỹ lưỡng các yếu tố nguy cơ và tuân thủ nghiêm ngặt các quy trình phẫu thuật và chăm sóc sau phẫu thuật là rất quan trọng để giảm thiểu nguy cơ biến chứng khung cố định ngoài.

2.1. Các Yếu Tố Ảnh Hưởng Đến Kết Quả Điều Trị Gãy Hở Cẳng Chân

Nhiều yếu tố có thể ảnh hưởng đến kết quả điều trị gãy hở cẳng chân, bao gồm mức độ nghiêm trọng của vết thương, tình trạng sức khỏe tổng thể của bệnh nhân, và kỹ thuật phẫu thuật được sử dụng. Các yếu tố nguy cơ như hút thuốc, tiểu đường, và suy dinh dưỡng có thể làm chậm quá trình lành thương và tăng nguy cơ biến chứng. Chính vì vậy, đánh giá toàn diện và quản lý các yếu tố nguy cơ là rất quan trọng.

2.2. Phòng Ngừa Nhiễm Trùng Chân Đinh và Các Biến Chứng khác

Phòng ngừa nhiễm trùng chân đinh khung cố định ngoài là một ưu tiên hàng đầu trong điều trị gãy hở cẳng chân. Tuân thủ nghiêm ngặt các quy trình vô trùng trong quá trình phẫu thuật và chăm sóc vết thương, sử dụng kháng sinh dự phòng, và chăm sóc sau phẫu thuật khung cố định ngoài tỉ mỉ là những biện pháp quan trọng để giảm thiểu nguy cơ nhiễm trùng. Phát hiện sớm và điều trị kịp thời các biến chứng khác, như lỏng đinh và hạn chế vận động khớp, cũng rất quan trọng để đạt được kết quả điều trị tối ưu.

III. Phương Pháp Khung Cố Định Ngoài Dạng Khối Cặp Mới Ưu điểm

Khung cố định ngoài dạng khối cặp mới được thiết kế để khắc phục những nhược điểm của các loại khung cố định truyền thống. Thiết kế này cho phép điều chỉnh linh hoạt, tăng cường độ vững chắc và giảm thiểu nguy cơ biến chứng khung cố định ngoài. Khung cố định ngoài dạng khối cặp có cấu trúc dễ sử dụng, hai khớp cầu cho phép điều chỉnh gập góc linh hoạt, phần thân chính gồm hai bộ phận lồng vào nhau, cho phép kéo dài hoặc nén ép. Theo nghiên cứu, khung cố định ngoài dạng khối cặp mang lại nhiều ưu điểm so với các loại khung truyền thống như Muller và Orthofix.

3.1. Thiết Kế và Cấu Tạo Khung Cố Định Ngoài Dạng Khối Cặp

Khung cố định ngoài dạng khối cặp bao gồm hai khối cặp đinh hai đầu, nối với thân chính ở giữa bằng hai khớp cầu. Khối cặp đinh có bề ngang lớn, giúp cặp đinh răng dễ dàng và chắc chắn. Hai khớp cầu cho phép điều chỉnh gập góc linh hoạt, chỉ bằng cách nới lỏng vít khóa, chỉnh góc xong khóa lại. Phần thân chính gồm hai bộ phận lồng vào nhau, cho phép có thể kéo dài ra hoặc nén ép vào. Đặc biệt, vật liệu chế tạo là thép không gỉ SUS304 và nhôm 6061 anode sau gia công cơ khí.

3.2. Ưu điểm vượt trội so với các khung cố định truyền thống

Khung cố định ngoài dạng khối cặp sở hữu nhiều ưu điểm so với các loại khung cố định truyền thống, bao gồm khả năng điều chỉnh linh hoạt, độ vững chắc cao, giảm thiểu nguy cơ lỏng đinh và nhiễm trùng chân đinh khung cố định ngoài, và tạo điều kiện thuận lợi cho việc chăm sóc vết thương. Việc thiết kế dạng khối cặp cũng giúp dễ dàng hơn trong việc nắn chỉnh xương gãy và duy trì sự ổn định trong suốt quá trình lành thương.

IV. Nghiên cứu Ứng Dụng Khung Cố Định Ngoài Kết quả điều trị

Nghiên cứu này đánh giá kết quả ứng dụng lâm sàng của khung cố định ngoài dạng khối cặp mới trong điều trị gãy hở cẳng chân. Nghiên cứu so sánh kết quả điều trị giữa nhóm bệnh nhân được điều trị bằng khung cố định ngoài dạng khối cặp mới và nhóm đối chứng được điều trị bằng khung cố định ngoài Muller. Kết quả nghiên cứu cho thấy khung cố định ngoài dạng khối cặp mới có nhiều ưu điểm so với khung cố định ngoài Muller trong việc điều trị gãy hở cẳng chân.

4.1. Phương Pháp Nghiên Cứu Ứng Dụng Lâm Sàng

Nghiên cứu được tiến hành theo phương pháp tiền cứu có nhóm chứng. Bệnh nhân được chọn mẫu thuận tiện, đa trung tâm từ Bệnh viện Chợ Rẫy và các bệnh viện khác. So sánh kết quả điều trị giữa nhóm điều trị bằng khung cố định ngoài dạng khối cặp và điều trị bằng khung cố định ngoài Muller. Mục tiêu là xác định sự an toàn của khung cố định ngoài dạng khối cặp sản xuất trong nước trong điều trị gãy hở thân hai xương cẳng chân.

4.2. Phân Tích Kết Quả Điều Trị và So Sánh với Nhóm Đối Chứng

Phân tích kết quả điều trị bao gồm đánh giá thời gian liền xương, tỷ lệ nhiễm trùng chân đinh khung cố định ngoài, và các biến chứng khác. So sánh kết quả giữa nhóm sử dụng khung cố định ngoài dạng khối cặp mới và nhóm sử dụng khung cố định ngoài Muller để xác định tính hiệu quả và an toàn của khung mới. Dữ liệu thu thập được sẽ cung cấp bằng chứng khách quan để đánh giá hiệu quả khung cố định ngoài và kết quả điều trị gãy hở cẳng chân.

4.3. Đánh Giá độ an toàn Khung Cố Định Ngoài Dạng Khối Cặp

Kết quả cho thấy, khung cố định ngoài dạng khối cặp mới là an toàn khi sử dụng trong điều trị gãy hở cẳng chân. Tỉ lệ nhiễm trùng chân đinh thấp, không có trường hợp lỏng đinh nghiêm trọng. Đặc biệt, không có trường hợp nào khung bị gãy hoặc hỏng hóc trong quá trình điều trị. Điều này chứng tỏ khung có độ bền và độ tin cậy cao, đáp ứng được yêu cầu trong điều trị.

V. Ưu và Nhược điểm Khung Cố Định Ngoài Lời khuyên sử dụng

Khung cố định ngoài dạng khối cặp mang lại nhiều hứa hẹn trong điều trị gãy hở cẳng chân. Tuy nhiên, cũng cần xem xét những hạn chế và thách thức tiềm ẩn. Việc lựa chọn bệnh nhân phù hợp, tuân thủ nghiêm ngặt các quy trình phẫu thuật và chăm sóc sau phẫu thuật, và có biện pháp đối phó kịp thời với các biến chứng là rất quan trọng để đạt được kết quả điều trị tối ưu. Ưu điểm khung cố định ngoài dạng khối cặp là điều chỉnh linh hoạt, vững chắc, và ít biến chứng hơn so với khung Muller. Nhược điểm có thể là chi phí sản xuất ban đầu cao hơn và đòi hỏi kỹ thuật phẫu thuật viên thành thạo.

5.1. Chỉ định và Chống Chỉ Định Khung Cố Định Ngoài

Chỉ định khung cố định ngoài bao gồm các trường hợp gãy hở cẳng chân, gãy xương phức tạp, nhiễm trùng xương, kéo dài xương và điều trị khớp giả. Chống chỉ định khung cố định ngoài bao gồm các trường hợp bệnh nhân không đủ sức khỏe để trải qua phẫu thuật, nhiễm trùng da nghiêm trọng tại vị trí đặt đinh, và các tình trạng bệnh lý có thể ảnh hưởng đến quá trình lành thương.

5.2. Kỹ thuật Đặt Khung Cố Định Ngoài và Chăm Sóc Sau Phẫu Thuật

Kỹ thuật đặt khung cố định ngoài đòi hỏi phẫu thuật viên phải có kinh nghiệm và kỹ năng chuyên môn cao. Chăm sóc sau phẫu thuật tỉ mỉ là rất quan trọng để ngăn ngừa nhiễm trùng chân đinh khung cố định ngoài và các biến chứng khác. Bệnh nhân cần được hướng dẫn về cách giữ gìn vệ sinh vết thương, thay băng thường xuyên, và theo dõi các dấu hiệu nhiễm trùng. Phục hồi chức năng sau khung cố định ngoài cũng rất quan trọng để khôi phục chức năng vận động của chi.

VI. Hướng Nghiên Cứu Tương Lai Ứng Dụng Khung Cố Định Ngoài

Nghiên cứu về khung cố định ngoài dạng khối cặp vẫn còn nhiều tiềm năng phát triển. Các hướng nghiên cứu tương lai có thể tập trung vào việc cải tiến thiết kế, vật liệu chế tạo, và kỹ thuật phẫu thuật để nâng cao hiệu quả và giảm thiểu các biến chứng. Việc ứng dụng các công nghệ mới, như in 3D, có thể mở ra những khả năng mới trong việc sản xuất khung cố định ngoài cá nhân hóa, đáp ứng nhu cầu riêng của từng bệnh nhân. Điều này sẽ mang lại lợi ích to lớn cho bệnh nhân gãy hở cẳng chân và nâng cao chất lượng cuộc sống.

6.1. Cải Tiến Thiết Kế và Vật Liệu Chế Tạo Khung Cố Định Ngoài

Nghiên cứu về vật liệu mới, như hợp kim titan và vật liệu composite, có thể giúp tạo ra khung cố định ngoài nhẹ hơn, bền hơn và tương thích sinh học tốt hơn. Cải tiến thiết kế, như tích hợp các cảm biến theo dõi quá trình lành thương và hệ thống điều chỉnh tự động, có thể giúp nâng cao hiệu quả và giảm thiểu sự can thiệp của bác sĩ.

6.2. Ứng Dụng Công Nghệ Mới trong Sản Xuất Khung Cố Định Ngoài

Công nghệ in 3D có thể được sử dụng để sản xuất khung cố định ngoài cá nhân hóa, phù hợp với giải phẫu của từng bệnh nhân. Các công nghệ khác, như thực tế ảo và trí tuệ nhân tạo, có thể được sử dụng để hỗ trợ phẫu thuật viên trong quá trình đặt khung cố định ngoài, giúp tăng độ chính xác và giảm thời gian phẫu thuật.

Nội dung chính

Nghiên cứu Sản xuất Khung Cố định Ngoài Dạng Khối Cặp: Bước Đột Phá Nội Địa Hóa Thiết Bị Chấn Thương Chỉnh Hình

---

Tóm tắt nghiên cứu

Nghiên cứu do PGS. TS. Cao Thỉ và nhóm chuyên gia tại Đại học Y Dược TP. Hồ Chí Minh chủ trì, phối hợp với Sở Khoa học và Công nghệ TP.HCM cùng các bệnh viện tuyến đầu, tập trung giải quyết câu hỏi then chốt: Làm thế nào để thiết kế, chế tạo thành công khung cố định ngoài (CĐN) dạng khối cặp chuẩn y sinh học tại Việt Nam, đạt độ vững chắc cơ sinh học tương đương các sản phẩm nhập khẩu cao cấp như Orthofix nhưng với chi phí hợp lý cho người bệnh?

Quy trình nghiên cứu áp dụng phương pháp tiếp cận liên ngành toàn diện: thiết kế kỹ thuật CAD/CAM, mô phỏng cơ học phần tử hữu hạn (FEA), chế tạo cơ khí chính xác bằng máy CNC trên vật liệu hợp kim Nhôm A6061 anode hóa và thép không gỉ SUS304, kiểm định cơ tính thực nghiệm độc lập tại Trung tâm Quatest, kết hợp thiết kế thử nghiệm lâm sàng đa trung tâm có đối chứng.

Kết quả cho thấy khung CĐN dạng khối cặp nội địa có độ bền cơ học vượt trội trong giới hạn đàn hồi ($\sigma_{max} < 215 \text{ MPa}$), khả năng chịu lực nén, kéo và lực xô lệch ngang/dọc vượt trội hơn khung Orthofix của Ý và khung Muller truyền thống. Thiết kế chốt cố định khớp cầu đã được chấp nhận đơn đăng ký bảo hộ sáng chế. Thành công này mở ra tiềm năng to lớn trong việc chủ động cung ứng trang thiết bị phẫu thuật chấn thương chỉnh hình chất lượng cao, giảm thiểu gánh nặng viện phí và chi phí bảo hiểm y tế tại Việt Nam.

---

Bối cảnh và tầm quan trọng

Hiện trạng thực tiễn và khoảng trống nghiên cứu

Gãy hở thân hai xương cẳng chân là một trong những tổn thương nặng nề và phổ biến nhất trong cấp cứu ngoại khoa chấn thương chỉnh hình tại Việt Nam, chủ yếu do tai nạn giao thông và tai nạn lao động. Phương pháp cố định ngoài (External Fixation) giữ vai trò xương sống trong điều trị ban đầu cũng như điều trị triệt để nhờ khả năng cố định vững chắc ổ gãy mà không làm tổn hại thêm màng xương, bảo vệ tưới máu vi mạch và tạo điều kiện thuận lợi để xử lý tổn thương phần mềm phức tạp.

Tuy nhiên, các hệ thống khung CĐN sản xuất trong nước trước đây chủ yếu là dạng thanh thẳng hoặc có ren (như khung Muller cải tiến). Nhóm dụng cụ này bộc lộ nhiều hạn chế:

• Cố định cồng kềnh, thiếu tính vững chắc đa chiều;
• Khó nắn chỉnh các di lệch gập góc, xoay hoặc chồng ngắn sau khi đã đặt khung;
• Nguy cơ lỏng đinh, nhiễm trùng chân đinh và di lệch thứ phát cao.

Trong khi đó, khung CĐN dạng khối cặp hiện đại (tiêu biểu như hệ thống Orthofix của Ý) sở hữu cấu trúc khối cặp đinh 2 đầu kết nối thân chính qua khớp cầu linh hoạt, cho phép nắn chỉnh gập góc đa hướng và thực hiện nén ép/kéo giãn động vi thể. Dẫu vậy, rào cản lớn nhất là giá thành nhập khẩu quá đắt đỏ (khoảng 2.000 USD/bộ), vượt quá khả năng chi trả của đa số bệnh nhân lao động tại Việt Nam.

+-------------------------------------------------------------+
| RÀO CẢN ĐIỀU TRỊ GÃY HỞ CẲNG CHÂN                           |
+-------------------------------------------------------------+
| [Khung nội địa cũ (Muller)]   vs.  [Khung nhập ngoại (Orthofix)] |
| - Giá rẻ, phổ biến                 - Cơ động, khớp cầu nắn chỉnh |
| - Khó nắn chỉnh sau mổ             - Chống di lệch thứ phát tốt  |
| - Kém vững chắc đa chiều           - Giá thành quá cao (~2000$)  |
+-------------------------------------------------------------+
        +-------------------------------------------+
        | GIẢI PHÁP: NGHIÊN CỨU NỘI ĐỊA HÓA         |
        | Khung CĐN dạng khối cặp "Make in Vietnam" |
        |   -> Đạt chuẩn cơ sinh học quốc tế        |
        |   -> Tối ưu hóa chi phí sản xuất          |
        +-------------------------------------------+

Tính cấp thiết và tác động kỳ vọng

Việc tự chủ nghiên cứu và chế tạo thành công khung CĐN dạng khối cặp theo tiêu chuẩn quốc tế tại Việt Nam là nhiệm vụ cấp thiết. Đề tài không chỉ lấp đầy khoảng trống công nghệ y sinh trong nước mà còn mang lại tác động kinh tế - xã hội to lớn: giúp người bệnh nghèo được tiếp cận kỹ thuật điều trị tiên tiến, giảm thời gian nằm viện, rút ngắn tỷ lệ biến chứng tàn tật và tiết kiệm nguồn ngoại tệ đáng kể cho ngành y tế.

---

Phương pháp tiếp cận và quy trình nghiên cứu

Nghiên cứu được triển khai theo mô hình chuyển giao liên ngành khép kín (Translational Research), kết hợp chặt chẽ giữa kỹ thuật cơ khí chính xác, cơ học y sinh và phẫu thuật thực nghiệm lâm sàng.

graph TD
    A["Thiết kế kỹ thuật CAD/CAM<br>(15 chi tiết cụm linh kiện)"] --> B["Gia công cơ khí chính xác CNC<br>(Nhôm A6061 & Inox SUS304)"]
    B --> C["Mô phỏng cơ học số FEA<br>(Tính toán ứng suất & chuyển vị)"]
    C --> D["Thực nghiệm cơ sinh học Quatest<br>(Đo tải nén, kéo, xô lệch)"]
    D --> E["Hoàn thiện quy trình y tế<br>(Xử lý bề mặt, tiệt trùng)"]
    E --> F["Thử nghiệm lâm sàng đa trung tâm<br>(Đối chứng với khung Muller)"]

1. Thiết kế và chế tạo cơ khí chính xác

• Cấu trúc sản phẩm: Khung gồm 15 chi tiết cơ khí tinh xảo, chiều dài co giãn linh hoạt từ 27,5 cm đến 32 cm; trọng lượng khung gọn nhẹ (~0,6 kg), kèm bộ phận căng giãn hỗ trợ (~0,1 kg).
• Vật liệu y sinh: Thân chính và khối kẹp chế tạo từ hợp kim nhôm A6061 được xử lý bề mặt bằng công nghệ Anode hóa cứng (Hard Anodizing) và nhuộm màu đen tăng độ bền chống mài mòn; các chi tiết chịu lực then chốt, chốt khóa và vít trung tâm sử dụng thép không gỉ y tế SUS304.
• Công nghệ gia công: Lập trình phần mềm Mastercam, tiện/phay CNC 3 trục hệ điều khiển Fanuc với dao cụ hợp kim chuyên dụng Mitsubishi và Nachi, dập định hình lỗ lục giác bằng máy dập 5 tấn.

2. Mô phỏng cơ học phần tử hữu hạn (FEA)

Nhóm nghiên cứu xây dựng bài toán mô phỏng trên phần mềm máy tính nhằm phân tích ứng suất Von Mises và biến dạng dịch chuyển của hệ thống khung - đinh Schanz khi chịu tải uốn và tải xoắn với các khoảng cách tay đòn $A$ thay đổi từ $49,5 \text{ mm}$ đến $90 \text{ mm}$.

3. Thực nghiệm cơ sinh học độc lập

Tiến hành đo lường cơ học thực tế tại Trung tâm Kỹ thuật Tiêu chuẩn Đo lường Chất lượng (Quatest) trên mô hình xương chuẩn. Hệ thống khung khối cặp mới được thử nghiệm so sánh tải trọng song song với hai loại khung quy chuẩn: khung Orthofix (Ý) và khung Muller. Các bài kiểm tra tải trọng bao gồm:

• Tải trọng nén dọc trục;
• Tải trọng kéo dọc trục;
• Tải trọng xô ngang (lực tác động từ phía bên);
• Tải trọng xô dọc (lực tác động từ trước ra sau).

4. Thiết kế nghiên cứu lâm sàng

Nghiên cứu ứng dụng tiền cứu có nhóm chứng, thực hiện đa trung tâm tại các cơ sở y tế lớn: Bệnh viện Chợ Rẫy, Bệnh viện ĐKKV Củ Chi, Bệnh viện Đa khoa Thống Nhất Đồng Nai, Bệnh viện Đa khoa tỉnh Bình Dương và Bệnh viện TP. Thủ Đức.

• Tiêu chuẩn chọn bệnh: Gãy hở thân hai xương cẳng chân độ 1, 2, 3A, 3B theo phân loại Gustilo, độ tuổi từ 18–60.
• Tiêu chí đánh giá liền xương: Đánh giá lâm sàng và X-quang định kỳ theo thang điểm De la Caffinière và Merloz.

---

Phát hiện và kết quả chính

1. Kết quả mô phỏng cơ học số trên máy tính

Dữ liệu phân tích phần tử hữu hạn cho thấy khung cố định ngoài dạng khối cặp có đặc tính chịu lực vượt trội, hoàn toàn làm việc trong miền đàn hồi an toàn của vật liệu ($\sigma_{ch} \le 215 \text{ MPa}$):

Khoảng cách $A$ (mm)	Ứng suất uốn cực đại (MPa)	Độ dịch chuyển uốn (mm)	Ứng suất xoắn cực đại (MPa)	Góc xoắn cực đại (độ)
49,5	214,35	0,227	212,38	0,76°
60,0	214,44	0,319	213,61	0,99°
70,0	214,72	0,421	214,57	1,29°
80,0	214,86	0,540	214,87	1,59°
90,0	214,93	0,673	214,39	1,87°

Nhận định cơ học: Khi khoảng cách tay đòn $A$ tăng từ 49,5 mm lên 90 mm, khung cho phép biên độ vi chỉnh dịch chuyển lớn hơn mà vẫn đảm bảo ứng suất cực đại không vượt quá giới hạn bền đàn hồi ($215 \text{ MPa}$), ngăn ngừa tuyệt đối nguy cơ biến dạng dẻo vĩnh viễn trong quá trình bệnh nhân vận động.

  Ứng suất (MPa)
          49.5        60.0       70.0       80.0       90.0   Khoảng cách A (mm)

2. Kết quả đo lực thực nghiệm cơ sinh học so sánh

Các bài kiểm tra tải trọng phá hủy và chuyển vị tại Quatest đã chứng minh độ cứng vững cơ học của khung khối cặp nội địa:

• Khả năng chịu lực nén: Khung CĐN khối cặp chỉ bị di lệch $\ge 1 \text{ mm}$ khi lực nén đạt ngưỡng $140 \text{ N}$. Trong khi đó, khung Orthofix bị di lệch $1 \text{ mm}$ ngay từ mức tải $90 \text{ N}$ và khung Muller bị di lệch từ $100 \text{ N}$.
• Khả năng chịu lực kéo: Khung khối cặp duy trì độ cứng vững tuyệt vời, chỉ di lệch $\ge 1 \text{ mm}$ khi lực kéo vượt $130 \text{ N}$, trong khi khung Orthofix ngoại nhập xuất hiện độ di lệch $1 \text{ mm}$ ngay từ mức tải rất thấp là $40 \text{ N}$.
• Khả năng chịu lực xô lệch (ngang và dọc): Khung khối cặp có độ ổn định xô ngang tương đương Muller và vượt trội hơn Orthofix từ mức tải $50 \text{ N}$. Về lực xô dọc (trước - sau), khung khối cặp chịu tải đến $120 \text{ N}$ mới di lệch $2,5 \text{ mm}$, trong khi Orthofix đã mất vững ở mức $90 \text{ N}$.

  Lực kháng biến dạng 1mm (N)
            Lực nén   Lực nén   Lực kéo Lực kéo
            (1mm)     (Muller)  (1mm)   (Orthofix)

3. Tối ưu hóa thiết kế công thái học và độ tin cậy y sinh

Khung khối cặp tự chế khắc phục hoàn toàn hiện tượng lỏng trượt của đinh Schanz nhờ cấu trúc má kẹp khối rộng bản. Hệ thống ốc trung tâm và chốt khóa khớp cầu cho phép bác sĩ phẫu thuật thực hiện nắn chỉnh ổ gãy 3 chiều (gập góc, xoay, kéo dãn) trực tiếp trong mổ hoặc nắn chỉnh vi sai sau mổ mà không cần tháo lắp toàn bộ khung.

---

Đóng góp khoa học và giá trị thực tiễn

1. Đóng góp về mặt lý thuyết và học thuật

• Thiết lập bộ dữ liệu cơ sinh học thực nghiệm chuẩn xác về ứng suất và biến dạng của hệ thống cố định ngoài xương chày trên nền tảng thể trạng người Việt Nam.
• Làm sáng tỏ mối tương quan toán học giữa góc quay bulong vi chỉnh, khoảng cách tay đòn khối kẹp và mức độ dịch chuyển ổ gãy xương dài.

2. Đổi mới về phương pháp luận và công nghệ

• Hoàn thiện quy trình công nghệ chế tạo khép kín từ bản vẽ thiết kế, gia công CNC chính xác cao đến quy trình xử lý bề mặt Anodized đạt chuẩn y tế.
• Phát triển và được chấp nhận đơn bảo hộ Sáng chế độc quyền cho Chi tiết chốt cố định khớp cầu của khung CĐN.

3. Ý nghĩa thực tiễn và chính sách y tế

• Giá thành điều trị: Giảm chi phí thiết bị từ mức ~50 triệu VNĐ ($2.000 USD) của khung nhập khẩu xuống chỉ còn một phần nhỏ khi sản xuất nội địa, giúp tối ưu hóa ngân sách bảo hiểm y tế.
• Khả năng ứng dụng rộng rãi: Thiết bị không chỉ giới hạn trong điều trị gãy hở cẳng chân mà còn mở rộng hiệu quả cho các chỉ định: phẫu thuật kéo dài chi, điều trị viêm xương mất đoạn xương, nắn chỉnh biến dạng xương bẩm sinh và điều trị khớp giả.

---

Đối tượng hưởng lợi từ nghiên cứu

mindmap
  root((Hệ sinh thái hưởng lợi))
    Bác sĩ Phẫu thuật Chấn thương
      Thao tác nắn chỉnh nhanh gọn
      Cố định vững chắc đa chiều
      Dễ chăm sóc vết thương hở
    Bệnh nhân & Gia đình
      Tiếp cận công nghệ cao giá rẻ
      Hồi phục chức năng sớm
      Hạn chế biến chứng tàn phế
    Cơ sở Y tế & Bệnh viện
      Tiết kiệm chi phí mua sắm
      Chủ động nguồn vật tư y tế
      Nâng cao năng lực tuyến dưới
    Nhà hoạch định & Quản lý
      Thúc đẩy công nghiệp y sinh
      Giảm gánh nặng quỹ BHYT
      Tự chủ thiết bị chiến lược

1. Bác sĩ phẫu thuật chấn thương chỉnh hình: Sở hữu phương tiện kết hợp xương cơ động, thao tác phẫu thuật chuẩn hóa, kiểm soát hoàn hảo các di lệch thứ phát phức tạp.
2. Bệnh nhân chấn thương: Được điều trị bằng thiết bị cơ sinh học chất lượng cao, phục hồi chức năng vận động sớm, giảm thiểu nguy cơ tàn tật do can lệch hoặc nhiễm trùng.
3. Bệnh viện và các nhà quản lý y tế: Giảm áp lực chi phí mua sắm trang thiết bị ngoại nhập, chủ động nguồn cung ứng vật tư y tế trong mọi tình huống y tế khẩn cấp hoặc thiên tai, thảm họa.
4. Nhà nghiên cứu cơ sinh học và cơ khí y tế: Nguồn tài liệu tham khảo giá trị cho các định hướng phát triển thiết bị cấy ghép (implants) và dụng cụ chỉnh hình nội địa trong tương lai.

---

Câu hỏi thường gặp (FAQ)

1. Phát hiện quan trọng nhất của nghiên cứu này là gì?

Nghiên cứu đã chứng minh khung cố định ngoài dạng khối cặp chế tạo hoàn toàn tại Việt Nam đạt độ vững chắc cơ sinh học (chịu nén, chịu kéo và chịu xô lệch) tương đương và ở một số tiêu chí vượt trội hơn khung nhập khẩu Orthofix của Ý, đồng thời giải quyết triệt để nhược điểm khó nắn chỉnh của khung Muller truyền thống.

2. Thiết kế của khung có điểm gì đặc biệt so với các sản phẩm trước đây?

Khung tích hợp hai khớp cầu linh hoạt ở hai đầu nối với thân chính lồng nén ép động, cho phép phẫu thuật viên nắn chỉnh gập góc và kéo dãn ổ gãy đa hướng dễ dàng. Chi tiết chốt khóa khớp cầu đã được Cục Sở hữu Trí tuệ chấp nhận đơn bảo hộ sáng chế.

3. Khung cố định ngoài dạng khối cặp có thể ứng dụng trong những trường hợp nào?

Bên cạnh chỉ định chính là gãy hở thân hai xương cẳng chân, khung có thể mở rộng điều trị cho: gãy hở xương đùi, phẫu thuật kéo dài xương điều trị ngắn chi bẩm sinh hoặc di chứng, sửa trục sau đục xương, điều trị mất đoạn xương do nhiễm trùng/bướu xương và bất động khớp co rút.

4. Kết quả cơ sinh học của nghiên cứu có độ tin cậy như thế nào?

Độ bền và tính ổn định của khung được thẩm định kép: tính toán mô phỏng phần tử hữu hạn (FEA) trên máy tính và kiểm định thực nghiệm tải trọng cơ học độc lập tại Trung tâm Tiêu chuẩn Đo lường Chất lượng (Quatest) trên mô hình đối chứng chuẩn.

5. Kế hoạch tiếp theo để thương mại hóa sản phẩm là gì?

Nhóm nghiên cứu đang hoàn thiện dữ liệu theo dõi lâm sàng đa trung tâm, tiến hành các thủ tục đăng ký cấp phép lưu hành thiết bị y tế của Bộ Y tế để sản xuất thương mại hàng loạt cung cấp cho các bệnh viện trên toàn quốc.

---

Kết luận

Đề tài "Nghiên cứu sản xuất khung cố định ngoài dạng khối cặp và đánh giá kết quả ứng dụng điều trị gãy hở thân 2 xương cẳng chân" do PGS. TS. Cao Thỉ chủ nhiệm là một minh chứng xuất sắc cho năng lực tự chủ công nghệ y sinh học kỹ thuật cao tại Việt Nam. Bằng việc kết hợp nhuần nhuyễn giữa kỹ thuật cơ khí chính xác hiện đại và nghiên cứu cơ sinh học thực nghiệm nghiêm ngặt, đề tài đã tạo ra một sản phẩm y tế mang tính đột phá: bền vững, linh hoạt, an toàn và tối ưu chi phí.

Việc sớm đưa sản phẩm vào sản xuất thương phẩm diện rộng sẽ góp phần nâng cao chất lượng điều trị chấn thương chỉnh hình, mang lại lợi ích thiết thực cho hàng vạn bệnh nhân và khẳng định vị thế của nền y học nước nhà.

Trích đoạn nội dung tài liệu

Mở đầu: Cố định ngoài là một dụng cụ vật tư tiêu hao thông dụng, được sử dụng rất nhiều trong hoạt động điều trị hàng ngày của chuyên nghành chấn thương chỉnh hình. Trên thế giới đã có rất nhiều nghiên cứu về cố định ngoài từ kết quả điều trị đến lý thuyết về cố định ngoài(14,15,17,40). Trong nước cũng đã có nhiều nghiên cứu liên quan đến cố định ngoài(1,2,3,9,10,11). Bản thân tác giả cũng đã nghiên cứu và chế tạo nhiều loại khung cố định ngoài như cố định ngoài nắn chỉnh được cải tiến từ cố định ngoài Muller, cố định ngoài qua gối, cố định ngoài dùng cho khung chậu, cố định ngoài dùng cho gần khớp, cố định ngoài 2 mặt phẳng dùng để cố định xương đùi(3,4,5,6,7,8).

Tuy nhiên đến nay các loại cố định ngoài hiện có do trong nước sản xuất là loại thanh thẳng hoặc có ren, nên việc cố định khá phức tạp, kém vững chắc và không nắn chỉnh được xương nếu xương gãy còn di lệch. Cố định ngoài dạng khối - cặp như kiểu Orthofix của Ý sẽ khắc phục được các nhược điểm này. Cố định ngoài dạng cặp khối đã được sử dụng nhiều trên thế giới vì nó có nhiều ưu điểm. - Cấu trúc dễ sử dụng: Cố định ngoài loại này gồm 2 khối cặp đinh 2 đầu, nối với thân chính ở giữa bằng 2 khớp cầu.

Khối cặp đinh có bề ngang lớn nên cặp được đinh răng dễ dàng và chắc chắn(24,36,39). - Hai khớp cầu cho phép điều chỉnh gập góc linh hoạt chỉ bằng cách nới lỏng vít khóa, chỉnh góc xong khóa lại. Phần thân chính gồm 2 bộ phận lồng vào nhau, cho phép có thể kéo dài ra hoặc nén ép vào hoặc có thể để nén ép động tự do(22,23). Đo có các đặc điểm trên nên cố định ngoài loại này được sử dụng rất nhiều trên thế giới.

- Dùng để cố định điều trị gãy xương hở(16,29,35,42). - Dùng để điều trị khớp giả(33). - Cố định sau đục xương sửa trục(21,31,38). 18 - Cố định và kéo dài xương sau cắt bỏ bướu xương(28).

- Kéo dài xương điều trị gãy xương trẻ em(19,25) hoặc bệnh Legg-Calvé- Perthes(30). - Kéo dài xương các biến dạng bẩm sinh(13,32). - Điều trị nhiễm trùng mất đoạn xương(12,18,41). - Điều trị co rút các khớp(26).

Tuy nhiên, nếu nhập khẩu các loại cố định ngoài dạng khối-cặp từ nước ngoài thì giá rất đắt, ước chừng 2000 USD một cái. Vì vậy cần phải sản xuất mặt hàng này trong nước. Nếu nghiên cứu sản xuất và ứng dụng được trên lâm sàng thành công, sau đó sản xuất ra thương phẩm cung cấp cho ngành y tế thì hiệu quả điều trị sẽ cao hơn cho bệnh nhân với giá thành sản xuất trong nước rẻ hơn nhiều so với hàng nhập khẩu. Việc nghiên cứu sản xuất khung cố định ngoài dạng khối cặp bao gồm 2 quá trình.

Thứ nhất là sản xuất được khung cố định ngoài dạng khối cặp. Đây là quá trình sản xuất một cụm linh kiện cơ khí có một chức năng cố định xương gãy từ bên ngoài cơ thể. Việc sản xuất phải bắt đầu từ khâu thiết kế, gia công, đóng gói sao cho phù hợp với một thiết bị y tế. Thứ hai là phải nghiên cứu áp dụng trên cơ thể bệnh nhân để bảo đảm tính an toàn và hiệu quả.

Muốn vậy phải nghiên cứu đến các đặc tính lực cơ học của khung cố định ngoài sau khi sản xuất được, bao gồm tính toán trên máy tính bằng phương pháp mô phỏng và thử nghiệm cơ học trên mô hình các thanh gỗ giả định là xương cứng. Sau khi có kết quả xác định tính an toàn của khung mới áp dụng trên người. Mục tiêu nghiên cứu. Mục tiêu tổng quát.

Đánh giá kết quả ứng dụng lâm sàng điều trị gãy hở thân 2 xương cẳng chân bằng khung cố định ngoài dạng khối - cặp mới chế tạo b. Mục tiêu cụ thể. 19 - Sản xuất được khung cố định ngoài dạng khối cặp. - So sánh kết quả điều trị gãy hở thân 2 xương cẳng chân bằng cố định ngoài dạng khối cặp mới sản xuất với nhóm đối chứng được cố định bằng cố định ngoài Muller.

Phương pháp nghiên cứu 3. Phương pháp nghiên cứu sản xuất khung cố định ngoài dạng khối cặp - Đối tượng nghiên cứu: Khung cố định ngoài dạng khối cặp - Phương pháp nghiên cứu: Thiết kế, gia công sản xuất khung cố định ngoài. Khảo sát đặc tính cơ học của khung cố định ngoài dạng khối cặp. - Nội dung nghiên cứu.

+ Thiết kế khung cố định ngoài dạng khối cặp thể hiện trên bản vẽ kỹ thuật thiết kế cố định ngoài để có thể gia công cơ khí tạo ra sản phẩm. Xác định vật liệu sản xuất là thép không rỉ SUS304 và nhôm 6061 anode sau gia công cơ khí. + Xác định qui trình các bước gia công sản phẩm bằng các nguyên công thực hiện trên máy cắt gọt kim loại. Thể hiện trên qui trình công nghệ gia công.

+ Xác định qui trình sản xuất sau gia công cơ khí để trở thành một sản phẩm y tế sử dụng trên người. Thể hiện trên qui trình sản xuất cố định ngoài sau gia công cơ khí. + Thực hiện bài toán mô phỏng lực cơ học. Căn cứ trên bản vẽ kỹ thuật và sản phẩm hình thành, thực hiện bài toán mô phỏng trên phần mềm để tính toán lực cơ học, bảo đảm độ vững chắc của khung cố định ngoài để sử dụng trên người bệnh.

+ Thực hiện thực nghiệm khả năng chịu lực của khung cố định ngoài dạng khối cặp đươc sản xuất với mô hình cố định trên thanh gỗ, so sánh với các khung cố định ngoài đang sử dụng rộng rãi là khung cố định ngoài Muller 20 và khung cố định ngoài Orthofix. Phương pháp nghiên cứu ứng dụng khung cố định ngoài dạng khối cặp trên bệnh nhân Đây là một nghiên cứu ứng dụng lâm sàng, có đối chiếu kết quả với loại khung cố định ngoài Muller hiện đang sử dụng rộng rãi. Mục tiêu nghiên cứu: 1/ So sánh một số kết quả điều trị giữa nhóm điều trị bằng khung cố định ngoài dạng khối cặp và điều trị bằng khung cố định ngoài Muller. 2/ Xác định sự an toàn của khung cố định ngoài dạng khối cặp sản xuất trong nước trong điều trị gãy hở thân hai xương cẳng chân.

Phương pháp nghiên cứu : Thiết kế: Tiền cứu có nhóm chứng Chọn mẫu: thuận tiện, đa trung tâm: Bệnh viện Chợ Rẫy, Bệnh viện Củ Chi, Bệnh viện NDGD và Bệnh viện Đại học Y Dược. Cỡ mẫu: Chia ngẫu nhiên, mỗi nhóm 50 bệnh nhân. Nếu kết quả sau mổ nắn xương tốt thì chờ lành xương, nếu kết quả nắn xương không tốt hoặc các lý do khác thì tháo cố định ngoài chuyển sang phương pháp cố định khác. - Chọn mẫu + Dân số chọn mẫu: gãy hở thân hai xương cẳng chân.

+ Tiêu chuẩn chọn vào: Gãy hở độ 1, 2, 3A, 3B từ 18-60 tuổi, đến trước 24 giờ, không phân biệt đường gãy. + Tiêu chuẩn loại trừ: Có bệnh lý mạn tính ảnh hưởng đến sự liền xương, gãy nhiều xương, đa thương, không hợp tác nghiên cứu và điều trị. + Số lượng mẫu: 100 bệnh nhân. Chọn ngẫu nhiên, chia ngẫu nhiên làm 2 nhóm.

Nhóm được cố định bằng CĐN Muller và nhóm được cố định bằng CĐN dạng khối cặp mới sản xuất. 21 - Phương pháp điều trị + Cắt lọc vết thương gãy hở như thường lệ. Trong quá trình cắt lọc, làm sạch vết thương hoàn toàn để chống nhiễm trùng, xử lý các tổn thương phần mềm như khâu lại cơ, che các mô quí như mạch máu, thần kinh và nối gân. Dẫn lưu ổ gãy triệt để bằng dẫn lưu tư thế hoặc dóng kín vết thương và dẫn lưu hút kín.

+ Sau khi cắt lọc và xử lý phần mềm, tiến hành cố định xương chày gãy bằng cố định ngoài dạng khối cặp mới được sản xuất hoặc khung Muller, mỗi đoạn xương gãy được cố định bởi 2 đinh Schanz đường kính 5mm. + Chăm sóc và theo dõi kết quả điều trị đến khi liền xương hoặc tháo khung cố định ngoài chuyển sang phương tiện cố định khác. + Nếu theo dõi đến khi liền xương thì chụp Xqang kiểm tra mỗi 3-4 tuần sau mổ. Sau 12 tuần thì chụp phim kiểm tra mỗi 2 tuần để xác định lành xương + Tiêu chuẩn liền xương được đánh giá theo De la Caffinière(20).

- Liền xương lâm sàng: Đi chống chân và trụ chân chịu trọng lực không đau. Sau khi tháo bỏ cố định ngoài, bệnh nhân vẫn đi lại thoải mái không đau. - Liền xương hoàn chỉnh : Gồm liền xương lâm sàng và trên phim X-quang thường quy thẳng và nghiêng thấy xóa hết khe gãy, hình ảnh can xương có bờ liên tục và mật độ cốt hóa đồng đều. Chúng tôi cũng dựa theo tiêu chuẩn của Merloz: sự xóa hết khe gãy này được thấy rõ ít nhất 3 trong 4 vỏ xương của hai phim chụp thẳng và nghiêng.

Đánh giá phân loại lành xương như sau: - Liền xương thì đầu: không thấy tạo can xương dư thừa ngoài vỏ xương và xóa hết khe gãy xương. - Liền xương thì hai: tạo can xương dư thừa ngoài vỏ xương và xóa hết khe gãy xương. 22 - Các biến số cần thu thập Các biến số chính để so sánh của mục tiêu 1 - Thời gian mổ - Các di lệch còn lại sau mổ - Tỉ lệ nhiễm trùng chân đinh - Thời gian chống chân - Nhiễm trùng chân đinh - Di lệnh thứ phát - Lý do tháo khung - Độ hài lòng (cảm nhận) của bệnh nhân về cái khung cố định ngoài -Tỉ lệ lành xương cho nhóm giữ cố định ngoài đến lúc lành Các biến số chính cho mục tiêu 2: - Mức độ di lệch thứ phát - Khả năng nắn chỉnh nếu còn di lệch hoặc di lệch thứ phát - Lỏng các bulon, chốt khóa - Gãy khung - Gãy đinh 4. Các kết quả đạt được.

Các kết quả chính đã đạt được Các kết quả chính được mô tả trong bảng 4.1 Các kết quả chính đạt được.
