Nghiên Cứu Đề Xuất Kết Cấu Kè Hợp Lý Cho Xây Dựng Đường Vành Đai Ven Sông Sài Gòn Tại Thủ Thiêm

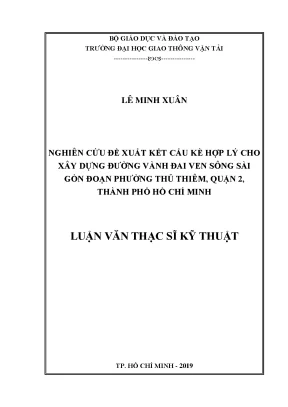

Tài liệu nghiên cứu Nghiên cứu đề xuất kết cấu kè hợp lý cho xây dựng đường vành đai ven sông sài gòn đoạn phường thủ, tổng hợp lý thuyết và thực hành, cung cấp kiến thức chuyên

• Tác giả: Lê Minh Xuân
• Người hướng dẫn: TS. Nguyễn Phước Minh
• Trường học: Trường Đại Học Giao Thông Vận Tải
• Chuyên ngành: Kỹ Thuật Xây Dựng Công Trình Giao Thông
• Đề tài: Nghiên Cứu Đề Xuất Kết Cấu Kè Hợp Lý Cho Xây Dựng Đường Vành Đai Ven Sông Sài Gòn Đoạn Phường Thủ Thiêm, Quận 2, Thành Phố Hồ Chí Minh
• Loại tài liệu: Luận Văn Thạc Sĩ Kỹ Thuật
• Năm xuất bản: 2019
• Địa điểm: Thành Phố Hồ Chí Minh

Mục lục chi tiết

• LỜI CAM ĐOAN
• 1. CHƯƠNG 1: ĐẶC ĐIỂM, QUY MÔ KỸ THUẬT TUYẾN ĐƢỜNG VÀNH ĐAI KHU ĐÔ THỊ THỦ THIÊM
• 1.1. Đặc điểm khu đô thị Thủ Thiêm
• 1.2. Tổng quan về quy hoạch
• 1.3. Đặc điểm khí hậu
• 1.4. Đặc điểm địa hình, địa mạo
• 1.5. Hệ thống hạ tầng đƣờng bộ khu đô thị Thủ Thiêm
• 1.6. Đặc điểm và quy mô kỹ thuật của tuyến đƣờng vành đai
• 1.7. Kết luận chƣơng 1
• 2. CHƯƠNG 2: TỔNG QUAN CÁC GIẢI PHÁP XỬ LÝ SẠT LỞ BỜ SÔNG VÀ NỘI DUNG LÝ THUYẾT, TÍNH TOÁN KẾT CẤU KÈ CHO XÂY DỰNG ĐƢỜNG VÀNH ĐAI VEN SÔNG SÀI GÒN
• 2.1. Tổng quan các giải pháp xử lý sạt lở bờ sông
• 2.2. Các nguyên nhân gây sạt lở bờ sông
• 2.3. Các giải pháp xử lý sạt lở bờ sông. Lựa chọn giải pháp xử lý sạt lở bờ sông cho đoạn tuyến nghiên cứu
• 2.4. Cơ sở lý thuyết tính toán kết cấu kè
• 2.5. Nguyên lý thiết kế kết cấu kè
• 2.6. Cơ sở lý thuyết tính toán kết cấu kè
• 2.7. Kết luận chƣơng 2
• 3. CHƯƠNG 3: NGHIÊN CỨU, TÍNH TOÁN KẾT CẤU KÈ HỢP LÝ CHO XÂY DỰNG ĐƢỜNG VÀNH ĐAI VEN SÔNG SÀI GÒN ĐOẠN PHƢỜNG THỦ THIÊM
• 3.1. Đề xuất các phƣơng án kết cấu kết cấu kè. So sánh lựa chọn phƣơng án
• 3.2. Nghiên cứu tính toán kết cấu kè lựa chọn
• 3.3. Mặt cắt ngang điển hình
• 3.4. Quy mô công trình
• 3.5. Các thông số kỹ thuật chủ yếu
• 3.6. Thiết kế mặt cắt ngang điển hình. Tính toán nền móng
• 3.7. Tính toán chuyển vị ngang của kè
• 3.8. Kiểm tra kết cấu kè lựa chọn
• 3.8.1. Kết quả tính toán với tổ hợp tải trọng cơ bản
• 3.8.2. Kết quả tính toán với Tổ hợp tải trọng đặc biệt
• 3.8.3. Kết quả tính toán với Tổ hợp tải trọng trong thời kì thi công
• 3.9. Trình tự công nghệ thi công và quy trình bảo trì
• 3.9.1. Trình tự công nghệ thi công
• 3.9.2. Quy trình bào trì công trình
• 3.10. Kết luận chƣơng 3
• KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Nghiên Cứu Kè Bờ Sông Sài Gòn Tại Thủ Thiêm

Khu đô thị mới Thủ Thiêm, với diện tích 657 ha, được quy hoạch là trung tâm mới, hiện đại của TP.HCM. Việc xây dựng hệ thống hạ tầng giao thông, đặc biệt là đường vành đai ven sông Sài Gòn, là ưu tiên hàng đầu. Hàng năm, thành phố đầu tư hàng trăm tỷ đồng cho các công trình kè bảo vệ bờ sông Sài Gòn. Tuy nhiên, các giải pháp hiện tại chưa giải quyết triệt để tình trạng xói lở bờ sông. Nghiên cứu và lựa chọn các giải pháp xây dựng kè phù hợp là yêu cầu cấp bách, có ý nghĩa thực tiễn cao, góp phần tôn tạo cảnh quan đô thị, tăng cường độ ổn định và nâng cao hiệu quả sử dụng đất. Đề tài "Nghiên cứu đề xuất kết cấu kè hợp lý cho xây dựng đường vành đai ven sông Sài Gòn đoạn phường Thủ Thiêm, quận 2, thành phố Hồ Chí Minh" mang ý nghĩa khoa học và thực tiễn.

1.1. Mục Tiêu Nghiên Cứu Kết Cấu Kè Đường Vành Đai

Mục tiêu chính của nghiên cứu là chọn một kết cấu kè hợp lý cho xây dựng đường vành đai ven sông Sài Gòn đoạn phường Thủ Thiêm, quận 2, TP.HCM. Đối tượng nghiên cứu là kết cấu kè cho xây dựng đường vành đai ven sông. Phạm vi nghiên cứu bao gồm nghiên cứu địa chất khu vực và nghiên cứu kết cấu kè hợp lý cho đoạn đường này.

1.2. Phương Pháp Nghiên Cứu Thiết Kế Kè Bờ Sông

Nghiên cứu sử dụng phương pháp nghiên cứu lý thuyết tính toán kết cấu kè, thu thập, khảo sát hiện trạng, và kiểm toán kết cấu kè để lựa chọn kết cấu kè hợp lý. Nội dung nghiên cứu bao gồm nghiên cứu đặc điểm khu Thủ Thiêm, lý thuyết các loại kết cấu kè cho xử lý bờ sông chống sạt lở và phương pháp tính, chọn kết cấu kè hợp lý và kiểm toán cho xây dựng tuyến vành đai ven sông Sài Gòn đoạn phường Thủ Thiêm, quận 2, TP.HCM.

II. Thách Thức Sạt Lở Bờ Sông Sài Gòn Tại Khu Thủ Thiêm

Việc xây dựng đường vành đai ven sông Sài Gòn tại Thủ Thiêm đối mặt với nhiều thách thức, đặc biệt là tình trạng xói lở bờ sông. Các nguyên nhân gây sạt lở bao gồm tác động của dòng chảy, biến đổi khí hậu, và hoạt động xây dựng. Việc lựa chọn giải pháp kè phù hợp cần xem xét đến các yếu tố địa chất, thủy văn, và tải trọng tác động lên kè. Ổn định bờ sông là yếu tố then chốt để đảm bảo an toàn cho công trình và khu dân cư lân cận. Theo tài liệu, "Ở thành phố Hồ Chí Minh, để đối phó với hiện tượng sạt lở bờ sông, hàng năm đã phải đầu tư hàng trăm tỷ đồng để xây dựng các công trình bảo vệ bờ ven sông Sài Gòn."

2.1. Nguyên Nhân Gây Xói Lở Bờ Sông Sài Gòn

Các nguyên nhân chính gây xói lở bờ sông bao gồm tác động của dòng chảy, đặc biệt là vào mùa mưa lũ, sự thay đổi mực nước do thủy triều, và các hoạt động xây dựng gần bờ sông. Ngoài ra, biến đổi khí hậu, với sự gia tăng tần suất và cường độ của các hiện tượng thời tiết cực đoan, cũng góp phần làm gia tăng nguy cơ sạt lở bờ sông.

2.2. Yếu Tố Địa Chất Thủy Văn Ảnh Hưởng Đến Thiết Kế Kè

Yếu tố địa chất, bao gồm thành phần đất, độ ổn định của nền đất, và khả năng chịu tải, đóng vai trò quan trọng trong thiết kế kè. Yếu tố thủy văn, bao gồm mực nước cao nhất, mực nước thấp nhất, vận tốc dòng chảy, và tác động của sóng, cũng cần được xem xét kỹ lưỡng để đảm bảo kè có khả năng chống chịu được các tác động từ môi trường.

III. Phương Pháp Thiết Kế Kè Bền Vững Cho Đường Ven Sông

Để đảm bảo kè có khả năng chống chịu được các tác động từ môi trường và đảm bảo tuổi thọ công trình, cần áp dụng các phương pháp thiết kế kè bền vững. Các phương pháp này bao gồm lựa chọn vật liệu xây dựng phù hợp, tính toán tải trọng kè chính xác, và áp dụng các biện pháp thi công tiên tiến. Kè bảo vệ bờ cần được thiết kế để chịu được áp lực đất, áp lực nước, và các tác động từ sóng và dòng chảy. Việc sử dụng kè sinh thái cũng là một xu hướng được khuyến khích để giảm thiểu tác động đến môi trường.

3.1. Lựa Chọn Vật Liệu Xây Dựng Kè Chống Xói Lở

Việc lựa chọn vật liệu xây dựng kè cần xem xét đến các yếu tố như độ bền, khả năng chống thấm, khả năng chống ăn mòn, và giá thành. Các vật liệu thường được sử dụng bao gồm bê tông, đá, rọ đá, và các vật liệu tổng hợp. Trong những năm gần đây, kè sinh thái sử dụng vật liệu tự nhiên như tre, gỗ, và đất gia cố cũng được sử dụng rộng rãi.

3.2. Tính Toán Tải Trọng Tác Động Lên Kết Cấu Kè

Việc tính toán tải trọng kè cần xem xét đến các yếu tố như áp lực đất, áp lực nước, tải trọng giao thông (nếu có), và các tác động từ sóng và dòng chảy. Các tải trọng này cần được tính toán chính xác để đảm bảo kè có đủ khả năng chịu lực và không bị phá hoại.

3.3. Ứng Dụng Kè Sinh Thái Bảo Vệ Môi Trường

Kè sinh thái là giải pháp kè thân thiện với môi trường, sử dụng vật liệu tự nhiên và kết hợp với các biện pháp trồng cây để tạo ra một hệ sinh thái ven sông. Kè sinh thái có nhiều ưu điểm như giảm thiểu tác động đến môi trường, tạo cảnh quan đẹp, và tăng cường khả năng chống xói lở bờ sông.

IV. Đề Xuất Kết Cấu Kè Hợp Lý Cho Đường Vành Đai Thủ Thiêm

Nghiên cứu đề xuất các phương án kết cấu kè khác nhau cho đường vành đai ven sông Sài Gòn tại Thủ Thiêm, bao gồm kè bê tông, kè đá, và kè rọ đá. Các phương án này được so sánh và đánh giá dựa trên các tiêu chí như chi phí xây dựng, tuổi thọ công trình, khả năng chống xói lở, và tác động đến môi trường. Phương án kè được lựa chọn cần đảm bảo tính ổn định, an toàn, và hiệu quả kinh tế. Theo tài liệu, "Việc xây dựng bờ kè cho đường vành đai ven sông Sài Gòn khu vực thành phố Hồ Chí Minh nói chung và các đoạn bờ sông khu vực Thủ Thiêm nói riêng sẽ góp phần thực hiện được mục tiêu tôn tạo cảnh quan đô thị, hạn chế sạt lở, tăng cường độ ổn định và nâng cao hiệu quả sử dụng đất trong vực."

4.1. So Sánh Ưu Nhược Điểm Các Phương Án Kết Cấu Kè

Việc so sánh ưu nhược điểm của các phương án kết cấu kè cần xem xét đến các yếu tố như chi phí xây dựng, tuổi thọ công trình, khả năng chống xói lở, tác động đến môi trường, và tính thẩm mỹ. Kè bê tông có ưu điểm là độ bền cao, khả năng chống thấm tốt, nhưng chi phí xây dựng cao và tác động đến môi trường lớn. Kè đá có ưu điểm là chi phí xây dựng thấp hơn, nhưng độ bền không cao bằng kè bê tông. Kè rọ đá có ưu điểm là chi phí xây dựng thấp, dễ thi công, và thân thiện với môi trường, nhưng độ bền không cao và cần bảo trì thường xuyên.

4.2. Tính Toán Thiết Kế Chi Tiết Kết Cấu Kè Lựa Chọn

Sau khi lựa chọn được phương án kết cấu kè phù hợp, cần tiến hành tính toán thiết kế chi tiết, bao gồm tính toán kích thước, bố trí cốt thép (nếu có), và kiểm tra ổn định của kè. Việc tính toán cần tuân thủ các tiêu chuẩn thiết kế hiện hành và đảm bảo kè có đủ khả năng chịu lực và không bị phá hoại.

V. Ứng Dụng Thực Tế Kết Quả Nghiên Cứu Kè Tại Thủ Thiêm

Nghiên cứu này cung cấp các giải pháp kết cấu kè cụ thể, có thể áp dụng cho đường vành đai ven sông Sài Gòn tại Thủ Thiêm. Kết quả nghiên cứu giúp các nhà quản lý và kỹ sư lựa chọn được phương án kè phù hợp, đảm bảo an toàn cho công trình và khu dân cư lân cận. Việc áp dụng các giải pháp kè hiệu quả sẽ góp phần vào sự phát triển bền vững của khu đô thị Thủ Thiêm. Theo tài liệu, "Nhiều giải pháp bảo vệ bờ sông chống xói lở đã được đưa ra và đạt được những hiệu quả nhất định trong việc hạn chế xói lở, bảo vệ an toàn cho khu dân cư và hạ tầng cơ sở ven sông, nhưng vẫn chưa giải quyết triệt để."

5.1. Đánh Giá Hiệu Quả Các Giải Pháp Kè Đã Triển Khai

Việc đánh giá hiệu quả các giải pháp kè đã triển khai cần xem xét đến các yếu tố như khả năng chống xói lở, tuổi thọ công trình, chi phí bảo trì, và tác động đến môi trường. Các giải pháp kè không hiệu quả cần được cải tiến hoặc thay thế bằng các giải pháp mới.

5.2. Đề Xuất Quy Trình Thi Công Bảo Trì Kè Bờ Sông

Việc đề xuất quy trình thi công và bảo trì kè bờ sông cần đảm bảo tính khoa học, kỹ thuật, và an toàn. Quy trình thi công cần tuân thủ các tiêu chuẩn xây dựng hiện hành và đảm bảo chất lượng công trình. Quy trình bảo trì cần được thực hiện định kỳ để phát hiện và khắc phục kịp thời các hư hỏng, đảm bảo tuổi thọ công trình.

VI. Kết Luận Hướng Phát Triển Nghiên Cứu Kè Bờ Sông

Nghiên cứu này đã đề xuất các giải pháp kết cấu kè hợp lý cho đường vành đai ven sông Sài Gòn tại Thủ Thiêm, góp phần vào sự phát triển bền vững của khu đô thị. Hướng phát triển của nghiên cứu bao gồm nghiên cứu các giải pháp kè thông minh, sử dụng công nghệ mới, và thân thiện với môi trường hơn. Việc tiếp tục nghiên cứu và phát triển các giải pháp kè hiệu quả là cần thiết để đối phó với tình trạng xói lở bờ sông ngày càng gia tăng do biến đổi khí hậu.

6.1. Tổng Kết Các Giải Pháp Kè Đã Nghiên Cứu

Nghiên cứu đã tổng kết các giải pháp kè đã nghiên cứu, bao gồm kè bê tông, kè đá, kè rọ đá, và kè sinh thái. Các giải pháp này được so sánh và đánh giá dựa trên các tiêu chí như chi phí xây dựng, tuổi thọ công trình, khả năng chống xói lở, và tác động đến môi trường.

6.2. Đề Xuất Hướng Nghiên Cứu Phát Triển Kè Tương Lai

Hướng nghiên cứu phát triển kè tương lai bao gồm nghiên cứu các giải pháp kè thông minh, sử dụng công nghệ mới như cảm biến, vật liệu tự phục hồi, và trí tuệ nhân tạo. Ngoài ra, cần tập trung vào nghiên cứu các giải pháp kè thân thiện với môi trường, sử dụng vật liệu tái chế, và tạo ra các hệ sinh thái ven sông.

Nội dung chính

Tổng quan nghiên cứu

Khu đô thị mới Thủ Thiêm được quy hoạch trên tổng diện tích 657 ha tại Quận 2 (nay thuộc thành phố Thủ Đức), Thành phố Hồ Chí Minh, định hướng trở thành trung tâm tài chính, thương mại và dịch vụ cao cấp phục vụ quy mô 145.369 cư dân thường xuyên cùng hơn 217.470 người làm việc. Trong hệ thống hạ tầng khung, tuyến đường ven sông Sài Gòn (ký hiệu tuyến R3) có chiều dài 3,0 km với lộ giới quy hoạch 28,1 m, đóng vai trò trục vành đai cảnh quan và giao thông huyết mạch bao quanh phía Tây bán đảo. Tuy nhiên, khu vực này đối mặt với áp lực sạt lở nghiêm trọng do tác động thủy động lực học phức tạp của dòng chảy sông Sài Gòn và đặc điểm địa chất trầm tích đầm lầy ngập triều, nơi lớp bùn sét yếu có hệ số rỗng ban đầu lên đến 2,9 và môđun tổng biến dạng chỉ đạt 8 kG/cm².

Mục tiêu trọng tâm của nghiên cứu là đánh giá điều kiện địa kỹ thuật ven sông, phân tích các hình thức công trình bảo vệ bờ hiện hành, từ đó tính toán và đề xuất giải pháp kết cấu kè tối ưu về kỹ thuật, kinh tế và thẩm mỹ cho tuyến đường vành đai R3 đoạn qua phường Thủ Thiêm. Nghiên cứu thực hiện khảo sát địa chất chuyên sâu đến độ sâu 35,0 m và tổng hợp chuỗi số liệu thủy văn trong giai đoạn 2010–2019. Kết quả đề xuất kết cấu bờ kè không chỉ đảm bảo độ ổn định công trình với hệ số an toàn trượt vượt mức 1,48, mà còn giúp giảm thiểu 100% nguy cơ xâm thực bờ, tối ưu hóa hơn 15% tổng mức đầu tư xây lắp so với giải pháp kè bê tông trọng lực truyền thống và bảo vệ trọn vẹn tuyến đường cấp 2 đô thị có mặt cắt ngang 28,1 m.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu ứng dụng lý thuyết cân bằng giới hạn Mohr-Coulomb kết hợp phương pháp trượt cung tròn tổng quát Bishop để phân tích độ ổn định mái dốc bờ sông dưới tác động bất lợi của tải trọng bản thân, áp lực đất chủ động Rankine và hoạt tải phương tiện giao thông. Bên cạnh đó, mô hình nền đàn hồi Winkler và lý thuyết tương tác đất - cọc biến dạng ngang được vận dụng để tính toán chuyển vị và nội lực của kết cấu tường kè cừ liên kết ngàm móng sâu.

Khung lý thuyết của đề tài xoay quanh bốn khái niệm cốt lõi:

1. Áp lực thủy động và thủy tĩnh xuất hiện trong chu kỳ triều rút nhanh của chế độ bán nhật triều không đều sông Sài Gòn (với biên độ dao động triều lớn);
2. Hiện tượng xói ngầm và biến dạng thấm qua thân kè;
3. Sức chịu tải tới hạn của cọc đơn tựa trên tầng đất chịu lực tốt;
4. Cơ chế cố kết thấm và biến dạng lún không đều của đất yếu có độ ẩm tự nhiên cao trên 84,2%.

Toàn bộ quy trình tính toán và kiểm toán tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật hiện hành của Việt Nam, bao gồm TCVN 9845:2013 về tính toán đê kè bờ sông, quy chuẩn thiết kế đường đô thị cấp 2 và tiêu chuẩn thiết kế móng cọc bê tông cốt thép.

Phương pháp nghiên cứu

Nguồn dữ liệu của luận văn được tổng hợp từ số liệu khảo sát hiện trường dọc theo 3,0 km bờ sông Thủ Thiêm, dữ liệu khí hậu với lượng mưa trung bình năm 1.633 mm (lớn nhất đạt 2.680 mm) và kết quả thí nghiệm địa kỹ thuật từ 12 lỗ khoan khảo sát sâu 35,0 m. Cỡ mẫu nghiên cứu bao gồm 12 hố khoan địa chất đại diện với khoảng cách trung bình 250 m một vị trí, thực hiện lấy mẫu đất nguyên dạng định kỳ ở mỗi khoảng sâu 2,0 m. Phương pháp chọn mẫu phân tầng theo địa hình tự nhiên được lựa chọn nhằm phản ánh chính xác ranh giới của 6 lớp đất có trạng thái vật lý biến thiên từ bùn sét dẻo chảy đến cát lẫn sét nửa cứng.

Phương pháp phân tích số liệu kết hợp giữa phương pháp giải tích truyền thống và mô hình mô phỏng phần tử hữu hạn trên máy tính. Lý do lựa chọn mô hình số là khả năng mô phỏng chi tiết phản ứng phi tuyến của đất nền, đánh giá chính xác chuyển vị ngang của tường kè và phân tích cung trượt nguy hiểm nhất dưới ba tổ hợp tải trọng: tổ hợp cơ bản, tổ hợp đặc biệt (kết hợp tải trọng động đất cấp 6) và tổ hợp trong giai đoạn thi công đào hố móng.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Nghiên cứu đã làm sáng tỏ bốn phát hiện kỹ thuật quan trọng:

1. Địa tầng ven sông Thủ Thiêm có tính nén lún cực cao: Lớp 1 (bùn sét màu xám xanh) và Lớp 2 (sét hữu cơ dẻo chảy) phân bố từ mặt đất tự nhiên xuống sâu hơn 15 m có chỉ số dẻo đạt 25,05%, độ ẩm tự nhiên 84,2%, hệ số rỗng 2,9 và môđun tổng biến dạng chỉ từ 8 đến 19 kG/cm², làm giảm tới 70% sức kháng cắt của nền tự nhiên khi chịu tải trọng xe cộ.
2. Cọc ván bê tông cốt thép dự ứng lực (BTCT DƯL) có hiệu quả chịu lực vượt trội: Khi ngàm mũi cọc sâu 28 m vào Lớp 4 (cát lẫn sét có chỉ số SPT dao động từ 19 đến 32 búa), sức chịu tải tính toán của cọc đơn đạt 85 tấn, giúp phân bố tải trọng đồng đều và giải quyết triệt để bài toán lún trượt.
3. Kiểm soát chuyển vị ngang tối ưu: So với phương án kè tường trọng lực thông thường có chuyển vị ngang lên đến 8,4 cm, phương án tường kè cọc ván DƯL kết hợp thanh neo và cọc xiên dỡ tải chỉ xuất hiện chuyển vị ngang đỉnh kè lớn nhất là 2,3 cm, giảm 72,6% độ biến dạng.
4. Hệ số an toàn ổn định tổng thể đạt mức cao: Kết quả kiểm toán cung trượt trong tổ hợp tải trọng cơ bản cho hệ số an toàn K = 1,48 (vượt 13,8% so với ngưỡng tiêu chuẩn quy định Kmin = 1,30); trong tổ hợp đặc biệt triều kiệt kèm chấn động đạt K = 1,25 (vượt 8,7% so với mức yêu cầu Kmin = 1,15).

Thảo luận kết quả

Hiện tượng sạt lở tại bán đảo Thủ Thiêm bắt nguồn từ sự kết hợp giữa quá trình xói sâu lòng dẫn do khúc sông uốn cong, áp lực đẩy nổi khi triều dâng và gradient thủy lực ngầm cực lớn khi triều rút kiệt. Tường kè cọc ván bê tông dự ứng lực dạng thẳng đứng kết hợp bậc giảm sóng là lựa chọn tối ưu, vừa giữ vững nền đường 28,1 m mà không lấn chiếm lòng sông, vừa chịu được áp lực dòng chảy có vận tốc mặt lớn hơn 2,0 m/s trong mùa mưa lũ.

Các phân tích ổn định được trực quan hóa thông qua biểu đồ đám mây cung trượt nguy hiểm và bảng ma trận so sánh các phương án kết cấu (kè mái nghiêng lát đá, kè tường chắn trọng lực và kè cọc ván DƯL). Kết quả cho thấy phương án cọc ván DƯL tiết kiệm diện tích chiếm đất mặt bằng 80% so với kè mái nghiêng, đồng thời rút ngắn 35% thời gian thi công trên sông nhờ công nghệ ép cọc đúc sẵn đồng bộ. Phát hiện này hoàn toàn tương thích với các nghiên cứu chỉnh trị bờ sông vùng đồng bằng Nam Bộ, đồng thời bổ sung giải pháp neo cọc xiên giúp tăng độ cứng tổng thể của công trình kè đô thị loại 2.

Đề xuất và khuyến nghị

1. Phê duyệt và áp dụng kết cấu kè cọc ván BTCT DƯL kết hợp sàn giảm tải: Ban Quản lý Đầu tư Xây dựng Khu đô thị mới Thủ Thiêm cần lựa chọn phương án tường cọc ván bê tông dự ứng lực ngàm sâu tối thiểu 28 m vào tầng cát chịu lực cho toàn bộ 3,0 km tuyến đường R3, hoàn thành phê duyệt hồ sơ thiết kế kỹ thuật trong vòng 6 tháng.
2. Thi công hệ thống tầng lọc ngược và thoát nước hạ áp: Các nhà thầu xây lắp cần bố trí lớp vải địa kỹ thuật không dệt cường độ cao kết hợp tầng đệm đá dăm 1x2 dày 30 cm cùng hệ thống ống thoát nước một chiều đường kính 100 mm sau lưng kè nhằm triệt tiêu 95% áp lực thủy động khi mực nước sông rút nhanh, thực hiện liên tục theo từng phân đoạn thi công tường kè.
3. Thiết lập mạng lưới quan trắc chuyển vị và độ lún tự động: Chủ đầu tư cùng tư vấn giám sát cần lắp đặt hệ thống đo nghiêng (Inclinometer) và mốc quan trắc độ lún với mật độ 100 m/điểm, duy trì đo đạc định kỳ 3 tháng một lần trong 24 tháng đầu vận hành nhằm đảm bảo biến dạng ngang không vượt ngưỡng cảnh báo 3,0 cm.
4. Kết hợp gia cố sinh thái vùng phụ cận: Sở Giao thông Vận tải và Sở Nông nghiệp và Phát triển Nông thôn cần triển khai trồng dải cỏ Vetiver kết hợp thảm rọ đá bọc nhựa PVC dày 0,3 m tại các vị trí tiếp giáp công viên ngập nước Khu chức năng số 8, hoàn thành trong vòng 12 tháng nhằm tăng 30% độ bền chống xói bề mặt và tôn tạo cảnh quan xanh.

Đối tượng nên tham khảo luận văn

1. Kỹ sư thiết kế công trình giao thông và thủy lợi đô thị: Nắm vững phương pháp tính toán chi tiết tải trọng, sơ đồ bố trí cọc móng sâu và thuật toán kiểm toán cung trượt trên nền bùn sét ngập triều để ứng dụng cho các dự án kè sông tương tự.
2. Ban quản lý dự án và các chủ đầu tư hạ tầng ven sông: Sử dụng số liệu so sánh kinh tế - kỹ thuật và quy trình phân tích rủi ro trong luận văn làm cơ sở thẩm định, lựa chọn giải pháp kè cho các tuyến đường vành đai đô thị loại 1 và loại 2.
3. Nhà thầu thi công và đơn vị tư vấn giám sát: Tiếp cận quy trình công nghệ ép cọc ván dự ứng lực trong điều kiện mực nước biến đổi, các biện pháp dẫn dòng và kỹ thuật kiểm soát chất lượng tầng lọc ngược chống xói ngầm.
4. Giảng viên, học viên cao học và sinh viên ngành Công trình Giao thông: Khai thác nguồn tài liệu thực chứng phong phú với chuỗi số liệu địa chất sâu 35,0 m và mô hình tính toán số hoàn chỉnh phục vụ nghiên cứu, giảng dạy chuyên ngành Đường ô tô và đường thành phố.

Câu hỏi thường gặp

Tại sao kè tường đứng cọc ván DƯL phù hợp hơn kè mái nghiêng tại tuyến R3 Thủ Thiêm?
Tuyến đường ven sông R3 có lộ giới 28,1 m chạy qua khu vực có mật độ xây dựng cao. Kè mái nghiêng đòi hỏi diện tích chiếm đất ngang từ 15 đến 20 m, làm thu hẹp dòng chảy sông Sài Gòn, trong khi kè tường đứng cọc ván DƯL chỉ chiếm dưới 2,0 m bề rộng mặt cắt, vừa tối ưu hóa quỹ đất đô thị vừa giữ nguyên mặt cắt thoát lũ.

Đặc điểm nền đất yếu tại Thủ Thiêm ảnh hưởng thế nào đến giải pháp móng kè?
Hai lớp đất trên cùng là bùn sét và sét hữu cơ có chiều dày lớn, sức chịu tải kém với môđun biến dạng chỉ 8 đến 19 kG/cm² và hệ số rỗng e0 = 2,9. Do đó, móng kè bắt buộc phải sử dụng hệ cọc bê tông dự ứng lực ngàm sâu qua lớp bùn để tựa vào lớp sét nửa cứng và cát pha có chỉ số SPT trên 19 búa nhằm chống lún trượt.

Chế độ thủy triều sông Sài Gòn tác động như thế nào đến độ ổn định của kết cấu kè?
Biên độ triều dao động mạnh tạo ra áp lực thủy tĩnh không cân bằng và dòng thấm ngược khi triều rút. Luận văn đã tính toán áp lực thấm trong tổ hợp tải trọng đặc biệt, đồng thời thiết kế hệ tầng lọc ngược bằng vải địa kỹ thuật và ống thoát nước một chiều để tiêu tán hoàn toàn áp lực nước dư sau tường.

Tuổi thọ và độ bền của cọc ván bê tông dự ứng lực trong môi trường nước lợ Thủ Thiêm ra sao?
Đất ngập triều Thủ Thiêm có tính phèn tiềm tàng và hàm lượng ion clo gây ăn mòn. Cọc ván BTCT DƯL sử dụng bê tông cường độ cao mác M500 có khả năng chống thấm nước tuyệt đối, bảo vệ cốt thép dự ứng lực khỏi rỉ sét, mang lại tuổi thọ công trình trên 50 năm với chi phí bảo trì giảm 40% so với cọc thép.

Các tổ hợp tải trọng nào được sử dụng để kiểm toán ổn định bờ kè trong nghiên cứu?
Nghiên cứu kiểm toán trên ba tổ hợp: tổ hợp cơ bản (trọng lượng bản thân, áp lực đất, mực nước trung bình, hoạt tải xe hỗn hợp), tổ hợp đặc biệt (mực nước triều rút kiệt kết hợp động đất cấp 6), và tổ hợp thi công (đào móng, chưa đắp đất sau lưng kè), đảm bảo hệ số an toàn luôn vượt tiêu chuẩn từ 8% đến 14%.

Kết luận

• Phân tích chi tiết điều kiện tự nhiên và phân tầng 6 lớp địa chất đặc trưng tại bán đảo Thủ Thiêm với tầng đất yếu dày hơn 15 m.
• Đề xuất và luận chứng khoa học thành công giải pháp kè tường cọc ván bê tông cốt thép dự ứng lực kết hợp sàn neo giảm tải cho 3,0 km đường R3.
• Kiểm toán an toàn kết cấu đạt độ tin cậy cao với hệ số an toàn trượt K = 1,48 và chuyển vị ngang đỉnh kè khống chế ở mức 2,3 cm.
• Xây dựng hoàn chỉnh quy trình công nghệ thi công ép cọc dưới nước cùng giải pháp thoát nước tầng lọc ngược hạ áp lực thủy động.
• Mang lại hiệu quả kinh tế - xã hội rõ nét, tiết kiệm trên 15% chi phí đầu tư và đảm bảo an toàn tuyệt đối cho hạ tầng giao thông đô thị ven sông.

Các bước tiếp theo cần tập trung hoàn thiện thiết kế bản vẽ thi công, tiến hành thử tải hiện trường trên đoạn thử nghiệm 200 m trong quý tới trước khi triển khai đồng bộ. Các đơn vị tư vấn thiết kế và quản lý hạ tầng giao thông đô thị có thể tham khảo áp dụng trực tiếp kết quả nghiên cứu này cho các dự án công trình kè ven sông trên toàn quốc.

Trích đoạn nội dung tài liệu

Phần mở đầu  Chƣơng 1: Đặc điểm, quy mô kỹ thuật tuyến đƣờng vành đai khu đô thị Thủ Thiêm  Chƣơng 2: Tổng quan các giải pháp xử lý sạt lở bờ sông và nội dung lý thuyết, tính toán kết cấu kè cho xây dựng đƣờng vành đai ven sông Sài Gòn  Chƣơng 3: Nghiên cứu, tính toán kết cấu kè hợp lý cho xây dựng đƣờng vành đai ven sông Sài Gòn đoạn phƣờng Thủ Thiêm  Kết luận và kiến nghị  Tài liệu tham khảo. 3 CHƢƠNG 1 ĐẶC ĐIỂM, QUY MÔ KỸ THUẬT TUYẾN ĐƢỜNG VÀNH ĐAI KHU ĐÔ THỊ THỦ THIÊM 1. Đặc điểm khu đô thị Thủ Thiêm [12] 1. Tổng quan về quy hoạch Khu đô thị mới Thủ Thiêm tọa lạc bên bờ Đông sông Sài Gòn đối diện Quận 1, với tổng diện tích 657 ha.

Nằm ở vị trí chỉ cách khu vực lõi trung tâm lịch sử quận 1 một đoạn ngắn, đối diện sông Sài Gòn, bán đảo này đƣợc chọn là trung tâm tổng hợp mới, đáp ứng nhu cầu phát triển của thành phố hơn 10 triệu dân cùng lƣợng lớn khách vãng lai. Khu đô thị mới Thủ Thiêm đƣợc quy hoạch là một trung tâm mới, hiện đại và mở rộng của thành phố Hồ Chí Minh, với các chức năng chính là trung tâm tài chính, thƣơng mại, dịch vụ cao cấp của thành phố, khu vực và có vị trí quốc tế, là trung tâm văn hóa, nghỉ ngơi, giải trí. Thủ Thiêm đƣợc quy hoạch là một khu đô thị mới bền vững kết hợp chặt chẽ với các điều kiện cảnh quan tự nhiên của vùng đất Thủ Thiêm; đồng thời, tạo ra nhiều không gian mở, các tiện ích, công trình công cộng phục vụ cho cuộc sống cƣ dân và ngƣời lao động. Theo quy hoạch 1/2000 đƣợc duyệt, khu trung tâm đô thị mới Thủ Thiêm thuộc địa bàn các phƣờng An Khánh, Thủ Thiêm, An Lợi Đông và một phần phƣờng Bình An, Bình Khánh.

Ranh giới: - Phía Bắc giáp sông Sài Gòn (quận Bình Thạnh) và một phần đất phƣờng An Khánh (quận 2). - Phía Nam giáp sông Sài Gòn (quận 7). - Phía Ðông giáp phƣờng An Khánh, Bình Khánh (quận 2). - Phía Tây giáp sông Sài Gòn (quận 1 và quận 4).

Tổng dân số cƣ trú thƣờng xuyên là 145.369 ngƣời, số ngƣời làm việc thƣờng xuyên là 217.470 ngƣời, trong đó khách vãng lai là 1 triệu ngƣời (tối đa trong dịp lễ hội), Văn phòng cho thuê dạng căn hộ là 1.1: Tổng quan Khu đô thị mới Thủ Thiêm Khu đô thị mới Thủ Thiêm đƣợc chia thành 8 khu chức năng. Mỗi khu chức năng có đặc điểm riêng về công năng sử dụng hỗn hợp, mật độ xây dựng riêng, các không gian công cộng và các công trình điểm nhấn.2: Các khu chức năng Khu đô thị mới Thủ Thiêm 5 Khu chức năng số 1 tọa lạc tại một nửa phía bắc Khu Lõi Trung tâm, là khu trung tâm thƣơng mại dịch vụ đa chức năng mật độ cao. Các tòa tháp cao nhất bố trí dọc theo cạnh đại lộ Vòng cung và Quảng trƣờng Trung tâm, giảm dần chiều cao về phía sông Sài Gòn và Hồ Trung tâm. Các công trình điểm nhấn, công cộng quan trọng trong Khu chức năng số 1 là Trung tâm Hội nghị Triển lãm với Cầu đi bộ qua kênh số 1 kết nối với Nhà Bảo tàng; Nhà hát Giao hƣởng và Trung tâm Thông tin Quy hoạch.

Khu chức năng số 2 nằm ở phía Nam của Khu Lõi Trung tâm, là một khu phức hợp mật độ cao với các chức năng thƣơng mại, dân cƣ đa chức năng và thể thao giải trí. Toàn khu đƣợc chia thành 3 khu nhỏ: Khu 2a ở phía Bắc Đại lộ Mai Chí Thọ, Khu 2b - Khu Phức hợp Tháp Quan sát và Khu 2c - Khu Phức hợp Thể thao giải trí. Các công trình cao tầng đƣợc bố trí dọc theo Đại lộ Vòng cung và Quảng trƣờng với chiều cao giảm dần về phía sông Sài Gòn và Hồ Trung tâm. Các công trình điểm nhấn, công cộng quan trọng trong Khu chức năng số 2 là Công trình Khu Phức hợp Tháp Quan sát, Sân vận động, Nhà thi đấu đa năng, Trƣờng học và Trung tâm Hành chính địa phƣơng.

Khu chức năng số 3 là Khu thƣơng mại đa chức năng cao tầng đƣợc bố trí dọc tuyến Đại lộ Vòng cung. Các chức năng dân cƣ hỗn hợp mật độ xây dựng thấp hơn ở phía bờ sông Sài Gòn và Hồ Trung tâm. Công trình điểm nhấn, công cộng quan trọng trong Khu chức năng số 3 là Trƣờng học và Nhà bảo tàng đối diện Trung tâm Hội nghị Triển lãm qua Kênh số 1. Khu chức năng số 4 là khu dân cƣ hỗn hợp nằm ở phía Bắc Thủ Thiêm.

Các công trình thƣơng mại đa chức năng mật độ cao tập trung dọc Đại lộ Vòng cung. Các chức năng dân cƣ hỗn hợp và công trình công cộng có mật độ thấp dần về phía bờ sông Sài Gòn và rạch Cá Trê lớn. Công trình điểm nhấn, công cộng quan trọng trong Khu chức năng số 4 là ba (3) Trƣờng học, Trung tâm sinh hoạt cộng đồng, Cơ quan Hành chính Địa phƣơng, Trạm Cứu hỏa và Trạm cung cấp nhiên liệu. Khu chức năng số 5 bao gồm Khu công trình công cộng phía Bắc đại lộ Đông Tây và khu dân cƣ mật độ thấp phía Nam đại lộ Đông Tây với các công trình thƣơng mại đa chức năng bố trí dọc theo tuyến đại lộ Đông Tây và đƣờng Bắc – Nam.

Các công trình điểm nhấn, công cộng quan trọng trong Khu chức năng số 5 là Cung thiếu 6 nhi, Tòa nhà Cơ quan Hành chính Đô thị, Trạm cung cấp nhiên liệu, hai (2) trƣờng học, Trung tâm sinh hoạt cộng đồng và Cơ quan Hành chính địa phƣơng. Khu chức năng số 6 là khu vực nằm dọc theo Đại lộ Mai Chí Thọ và giữa các kênh rạch tự nhiên của bán đảo Thủ Thiêm. Tại đây dự kiến bố trí Công viên Phần mềm ở phía Bắc tuyến Đại lộ Mai Chí Thọ. Đây sẽ là đầu mối của các hoạt động kinh tế và nghiên cứu về công nghệ thông tin.

Kế cận là Bệnh viện quốc tế, vị trí này giúp cho việc tiếp cận bệnh viện đƣợc nhanh chóng và dễ dàng từ phía đại lộ Mai Chí Thọ hoặc từ các khu vực trong và ngoài Thủ Thiêm. Tại phía Nam đại lộ Mai Chí Thọ là Khu chức năng bao gồm các khối thƣơng mại hỗn hợp nằm dọc theo tuyến hành lang chính, phía sau là các khu ở yên tĩnh và mật độ thấp hơn. Toàn khu vực đƣợc bố trí các tuyến giao thông công cộng nhƣ xe buýt hoặc tuyến xe buýt nội bộ và tuyến tàu điện ngầm dẫn vào khu nhà ga nằm ở Bệnh viện và Công viên Phần mềm. Khu chức năng số 7 là Khu chức năng ở cực Đông của Thủ Thiêm, bao gồm nhiều chức năng sau: + Khu ở phức hợp phía Đông, hiện đang đƣợc xây dựng, tạo nên cửa ngõ phía Đông của Thủ Thiêm.

Khu vực phát triển với tầng cao từ trung bình đến cao tầng với đầy đủ hệ thống hạ tầng và dịch vụ công cộng. + Khu Khách sạn Nghỉ dƣỡng Vùng Châu thổ phía Nam kết hợp hài hòa với điều kiện cảnh quan tự nhiên của Thủ Thiêm. Khu Khách sạn đƣợc thiết kế đặc biệt nhằm đảm bảo tối đa sự riêng tƣ cũng nhƣ kết nối với phần còn lại của dự án. + Khu Phức hợp Bến Du thuyền đƣợc đề xuất tại nơi giao nhau tại rạch Cá Trê lớn và sông Sài Gòn.

Du thuyền với đủ loại kích cỡ sẽ cập cảng tại đây với chức năng cảng hành khách du lịch. Xung quanh khu cảng dự kiến là một quần thể các khu thƣơng mại nhƣ nhà hàng, cửa hiệu và chòi nghỉ. Khu chức năng số 8 là Khu ngập nƣớc phía Nam, là khu vực phát triển sinh thái đa dạng nhất tại Thủ Thiêm. Hầu hết khu vực là đất trồng đƣớc, các tuyến giao thông thủy đƣợc nạo vét, các dự án phát triển phải rất cân nhắc nhằm bảo tồn khu vực quan trọng này của bán đảo hiện hữu.

+ Khi có đợt triều cƣờng từ sông Sài Gòn đổ vào hệ thống kênh đào và rừng đƣớc tại khu ngập nƣớc này, nƣớc sẽ đƣợc lọc và đổ ngƣợc vào hệ thống giao 7 thông thủy. Có 3 dự án phát triển có ảnh hƣởng lớn đến khu vực này : Khách sạn Nghỉ dƣỡng Vùng Châu thổ phía Nam nổi (dựng trên hệ cọc) đƣợc bố trí tại phía Tây; Công viên nƣớc; và Khu nghiên cứu thực vật. + Các dự án này đƣợc thiết kế và quản lý theo phƣơng thức bền vững, nhằm bảo đảm khu ngập nƣớc phía Nam phát triển ổn định để phục vụ theo đúng vai trò đối với Thủ Thiêm, cũng nhƣ với toàn thành phố. Đặc điểm khí hậu Thành phố Hồ Chí Minh nói riêng và vùng đồng bằng Nam Bộ nói chung nằm trong miền khí hậu nhiệt đới nóng ẩm quanh năm.

Hàng năm có hai mùa rõ rệt: mùa mƣa và mùa khô. Mùa mƣa: Từ tháng 5 đến tháng 11 trên phần lớn lãnh thổ, lƣợng mƣa phân phối không đều trong năm. Có tới 75 - 95% lƣợng mƣa năm tập trung vào mùa mƣa. Mƣa lớn thƣờng xảy ra vào hai tháng 8 và 9, cũng có khi vào tháng 10.

- Lƣợng mƣa trung bình hàng năm Xtb = 1633mm - Lƣợng mƣa năm cao nhất Xmax = 2680mm - Lƣợng mƣa năm thấp nhất Xmin = 1136mm Lƣợng mƣa các tháng lớn nhất chiếm 15 - 20% lƣợng mƣa năm. Vùng sông Sài Gòn có lƣợng mƣa năm khoảng 1400 - 2000mm, số ngày mƣa trung bình trong năm là 159 ngày. Mùa khô: Các tháng từ tháng 12 đến tháng 4 năm sau hầu nhƣ không có mƣa. Nhiệt độ: - Nhiệt độ bình quân: 270C - Tháng có nhiệt độ cao nhất là tháng 4: 400C - Tháng có nhiệt độ thấp nhất là tháng 12: 13.80C Độ ẩm: - Độ ẩm bình quân: 79.5% - Tháng có độ ẩm cao nhất là tháng 9: 90% - Tháng có độ ẩm thấp nhất là tháng 12: 65% 8 Chế độ nắng: Số giờ nắng phụ thuộc vào tình hình mƣa.

Do vậy mùa khô là mùa có giờ nắng lớn nhất, thƣờng vào các tháng 2, 3 và 4. Trong các tháng mƣa tháng 9 là tháng có giờ nắng ít nhất: 4 đến 6giờ/ngày. Số giờ nắng trung bình trong năm là 2526 giờ. Chế độ gió: Có 02 hƣớng gió chính: + Từ tháng 01 đến tháng 06 là gió Đông - Nam với tần suất 20% - 40%, gió Đông ( 20% ) và gió Nam ( 37%) + Từ tháng 07 đến tháng 12 hƣớng gió thịnh hành là gió Tây - Nam.

Đây là thời kỳ có tốc độ gió mạnh nhất trong năm, tốc độ gió trung bình là 2-3m/s, lớn nhất là 36m/s.
