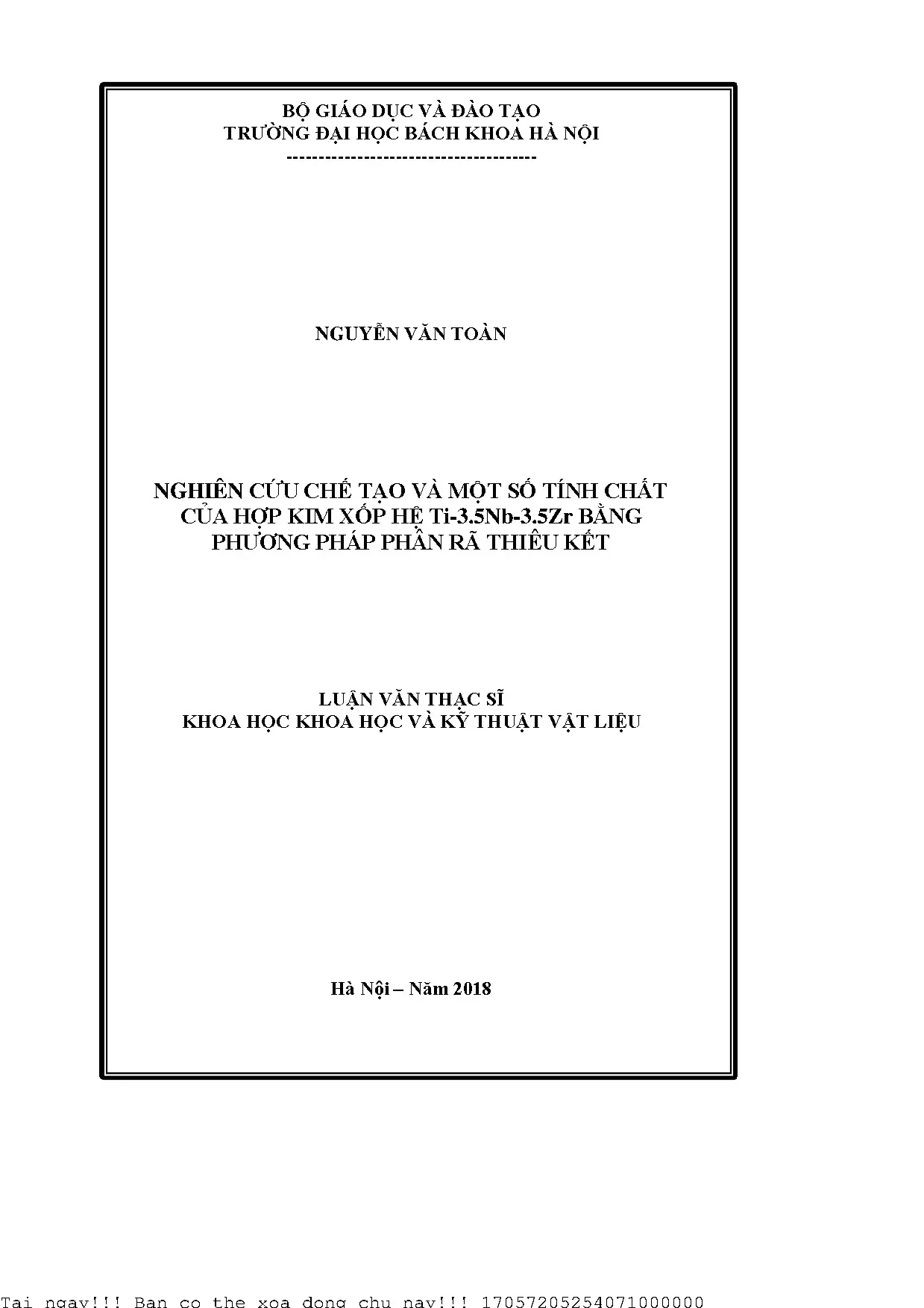

Nghiên Cứu Chế Tạo và Tính Chất Hợp Kim Xốp Hệ Ti-3.5Zr

Tài liệu nghiên cứu Nghiên ứu chế tạo và một số tính chất của hợp kim xốp hệ ti 3 5nb 3 5zr bằng phương pháp phân rã, tổng hợp lý thuyết và thực hành, cung cấp kiến thức chuyên

• Tác giả: Nguyễn Văn Toàn
• Người hướng dẫn: PGS. Trần Văn Dũng
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Khoa Học và Kỹ Thuật Vật Liệu
• Đề tài: Nghiên Cứu Hợp Kim Xốp Ti-3.5Zr: Tính Chất và Phương Pháp Chế Tạo
• Loại tài liệu: Luận Văn Thạc Sĩ
• Năm xuất bản: 2018
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CẢM ƠN
• LỜI CAM ĐOAN
• MỤC LỤC
• DANH MỤC CÁC KÝ HIỆU VÀ CHỮ VIẾT TẮT
• DANH MỤC HÌNH VẼ
• DANH MỤC BẢNG BIỂU
• 1. CHƯƠNG 1: TỔNG QUAN VỀ HỢP KIM XỐP HỆ Ti-Nb-Zr
• 1.1. GIỚI THIỆU CHUNG VỀ HỢP KIM TITAN XỐP
• 1.1.1. Hợp kim titan xốp – vật liệu y sinh tiên tiến
• 1.2. SỰ TƯƠNG THÍCH CỦA VẬT LIỆU Y SINH VỚI CƠ THỂ CON NGƯỜI
• 1.2.1. Tính tương thích cơ học
• 1.2.2. Tính tương thích sinh học
• 1.2.3. Tính tương thích cấu trúc
• 2. CƠ SỞ LÝ THUYẾT LỰA CHỌN PHƯƠNG PHÁP CHẾ TẠO HỢP KIM TITAN XỐP
• 2.1. KHÁI QUÁT VỀ CÁC PHƯƠNG PHÁP CHẾ TẠO HỢP KIM BỘT
• 2.2. CÁC PHƯƠNG PHÁP CHẾ TẠO HỢP KIM TITAN XỐP
• 3. CHẾ TẠO THỬ VÀ NGHIÊN CỨU MỘT SỐ TÍNH CHẤT HỢP KIM TITAN XỐP Ti3.5Zr
• 3.1. CÔNG NGHỆ CHẾ TẠO THỬ HỢP KIM TITAN XỐP Ti3.5Zr BẰNG PHƯƠNG PHÁP PHÂN RÃ – THIÊU KẾT TRONG CHÂN KHÔNG
• 3.2. TỐI ƯU HÓA CÔNG NGHỆ CHẾ TẠO HỢP KIM TITAN XỐP BẰNG PHƯƠNG PHÁP QUY HOẠCH THỰC NGHIỆM BẬC 2
• 3.3. XÁC ĐỊNH MỘT SỐ THÔNG SỐ MẪU THÍ NGHIỆM Ti3.5Zr SAU THIÊU KẾT
• 3.4. PHÂN TÍCH, ĐÁNH GIÁ HỢP KIM TITAN XỐP Ti-3.5Zr ĐƯỢC CHẾ TẠO BẰNG PHƯƠNG PHÁP THIÊU KẾT PHÂN RÃ TRONG CHÂN KHÔNG
• 4. KẾT QUẢ VÀ THẢO LUẬN
• 5. KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Hợp Kim Xốp Ti 3

Hợp kim xốp Ti-3.5Zr, một loại vật liệu xốp kim loại, đang thu hút sự chú ý lớn trong nhiều lĩnh vực nhờ vào những đặc tính ưu việt. Điểm nổi bật của hợp kim này là sự kết hợp giữa độ xốp cao và khả năng tương thích sinh học tốt, mở ra tiềm năng ứng dụng rộng rãi trong y sinh, đặc biệt là trong lĩnh vực cấy ghép. Cấu trúc xốp độc đáo cho phép sự xâm nhập của tế bào xương, tạo liên kết vững chắc giữa vật liệu cấy ghép và mô xương tự nhiên. Theo nghiên cứu của Nguyễn Văn Toàn (2018), phương pháp phân rã thiêu kết có thể được sử dụng để tạo ra hợp kim xốp Ti-3.5Zr với độ xốp và kích thước lỗ xốp có thể điều chỉnh được.

1.1. Ưu Điểm Của Hợp Kim Xốp Titan Zirconium Trong Y Sinh

Trong lĩnh vực vật liệu y sinh, hợp kim xốp titan zirconium nổi lên như một lựa chọn đầy hứa hẹn. Hợp kim xốp Ti-3.5Zr có độ bền cao, khả năng chống ăn mòn tốt và đặc biệt là khả năng tương thích sinh học vượt trội. Cấu trúc xốp cho phép tích hợp xương, giảm thiểu nguy cơ đào thải vật liệu. Điều này rất quan trọng cho các ứng dụng cấy ghép như thay thế khớp, sửa chữa xương bị tổn thương.

1.2. Cấu Trúc Tế Bào Hợp Kim Xốp Yếu Tố Quyết Định Tính Chất

Cấu trúc tế bào của hợp kim xốp titan zirconium đóng vai trò then chốt trong việc xác định tính chất cơ học hợp kim xốp Ti-3.5Zr. Kích thước lỗ xốp và độ liên kết giữa các lỗ ảnh hưởng trực tiếp đến độ bền nén, độ cứng và khả năng hấp thụ năng lượng của vật liệu. Kiểm soát cấu trúc tế bào là yếu tố quan trọng để tối ưu hóa hiệu suất của hợp kim trong các ứng dụng khác nhau.

II. Thách Thức Chế Tạo Hợp Kim Xốp Ti 3

Mặc dù tiềm năng là rất lớn, việc chế tạo hợp kim xốp titan zirconium với độ xốp vật liệu và tính chất cơ học mong muốn vẫn còn nhiều thách thức. Các phương pháp chế tạo truyền thống thường gặp khó khăn trong việc kiểm soát chính xác cấu trúc lỗ xốp và đảm bảo tính đồng nhất của vật liệu. Theo nghiên cứu của Nguyễn Văn Toàn, việc lựa chọn phương pháp và tối ưu hóa các thông số công nghệ có ảnh hưởng đáng kể đến chất lượng hợp kim xốp Ti-3.5Zr cuối cùng.

2.1. Phương Pháp Tạo Bọt Kim Loại Kiểm Soát Kích Thước Lỗ Xốp

Phương pháp tạo bọt kim loại là một trong những kỹ thuật phổ biến để tạo ra vật liệu xốp kim loại. Tuy nhiên, việc kiểm soát kích thước và phân bố lỗ xốp đồng đều vẫn là một thách thức lớn. Các yếu tố như loại tác nhân tạo bọt, nhiệt độ và thời gian xử lý có thể ảnh hưởng đáng kể đến cấu trúc lỗ xốp.

2.2. Thiêu Kết Hợp Kim Xốp Tối Ưu Hóa Quy Trình Sản Xuất

Thiêu kết hợp kim xốp là một bước quan trọng trong quá trình chế tạo. Quá trình này giúp liên kết các hạt kim loại lại với nhau, tạo độ bền cho vật liệu. Tối ưu hóa nhiệt độ, thời gian và áp suất thiêu kết là rất quan trọng để đạt được tính chất cơ học mong muốn mà không làm thay đổi cấu trúc lỗ xốp.

2.3. Độ Thấm Khí Hợp Kim Xốp Ứng Dụng Trong Thiết Bị Lọc

Độ thấm khí hợp kim xốp là một tính chất quan trọng đối với các ứng dụng liên quan đến dòng chảy chất lỏng hoặc khí. Việc kiểm soát độ xốp và kích thước lỗ xốp giúp hợp kim xốp titan zirconium hoạt động hiệu quả trong các thiết bị lọc và phân tách.

III. Phương Pháp Phân Rã Thiêu Kết Giải Pháp Chế Tạo Ti 3

Phương pháp phân rã thiêu kết nổi lên như một giải pháp đầy triển vọng để chế tạo hợp kim xốp titan zirconium với cấu trúc và tính chất cơ học có thể kiểm soát được. Phương pháp này sử dụng các chất tạo xốp tạm thời, được loại bỏ sau quá trình thiêu kết, để tạo ra cấu trúc lỗ xốp. Theo Nguyễn Văn Toàn (2018), phương pháp này cho phép kiểm soát tốt kích thước lỗ xốp và độ xốp vật liệu, mở ra khả năng tạo ra các biocompatible materials với ứng dụng đa dạng.

3.1. Lựa Chọn Space Holders Ảnh Hưởng Đến Độ Xốp Vật Liệu

Việc lựa chọn space holders (chất tạo xốp tạm thời) đóng vai trò quan trọng trong việc xác định độ xốp và cấu trúc lỗ xốp của hợp kim xốp titan zirconium. Các yếu tố như kích thước hạt, hình dạng và hàm lượng space holders ảnh hưởng trực tiếp đến cấu trúc cuối cùng của vật liệu.

3.2. Quy Trình Dealloying Loại Bỏ Chất Tạo Xốp Hiệu Quả

Quá trình dealloying (loại bỏ hợp kim) là một bước quan trọng trong phương pháp phân rã thiêu kết. Đảm bảo loại bỏ hoàn toàn space holders mà không làm ảnh hưởng đến cấu trúc và tính chất cơ học của hợp kim xốp titan zirconium là rất quan trọng.

3.3. Tối Ưu Hóa Thiêu Kết Nâng Cao Độ Bền Nén Hợp Kim Titan

Tối ưu hóa các thông số thiêu kết, chẳng hạn như nhiệt độ, thời gian và môi trường thiêu kết, là rất quan trọng để đạt được độ bền nén hợp kim xốp titan cao. Việc kiểm soát quá trình thiêu kết giúp liên kết các hạt kim loại lại với nhau, tạo độ bền và độ ổn định cho vật liệu.

IV. Ứng Dụng Thực Tế Hợp Kim Ti 3

Ứng dụng hợp kim xốp Ti-3.5Zr đang mở ra nhiều cơ hội mới trong các lĩnh vực khác nhau. Trong y sinh, biocompatible materials này được sử dụng để chế tạo các vật liệu cấy ghép, chẳng hạn như thay thế khớp và sửa chữa xương. Ngoài ra, hợp kim xốp titan zirconium còn có tiềm năng ứng dụng trong các thiết bị lọc, vật liệu hấp thụ năng lượng và cấu trúc nhẹ.

4.1. Vật Liệu Cấy Ghép Tiềm Năng Thay Thế Xương Và Khớp

Vật liệu cấy ghép làm từ hợp kim xốp titan zirconium có tiềm năng thay thế xương và khớp bị tổn thương. Cấu trúc xốp cho phép tích hợp xương, giảm thiểu nguy cơ đào thải vật liệu và thúc đẩy quá trình phục hồi.

4.2. Hấp Thụ Năng Lượng Ứng Dụng Trong Thiết Bị Bảo Hộ

Khả năng hấp thụ năng lượng của hợp kim xốp titan zirconium mở ra tiềm năng ứng dụng trong các thiết bị bảo hộ, chẳng hạn như mũ bảo hiểm và tấm chắn. Cấu trúc xốp giúp hấp thụ năng lượng va chạm, giảm thiểu tác động lên cơ thể.

4.3. Vật Liệu Nhẹ Tiềm Năng Ứng Dụng Trong Hàng Không Vũ Trụ

Tính chất lightweight materials (vật liệu nhẹ) của hợp kim xốp titan zirconium mở ra tiềm năng ứng dụng trong ngành hàng không vũ trụ. Sử dụng hợp kim xốp titan zirconium có thể giúp giảm trọng lượng của máy bay và tàu vũ trụ, tăng hiệu suất và tiết kiệm nhiên liệu.

V. Nghiên Cứu Tính Chất Cơ Học Hợp Kim Xốp Ti 3

Nghiên cứu của Nguyễn Văn Toàn (2018) đã tập trung vào nghiên cứu chế tạo và một số tính chất của hợp kim xốp hệ Ti-3.5Zr bằng phương pháp phân rã – thiêu kết. Kết quả cho thấy việc kiểm soát các thông số công nghệ, như nhiệt độ thiêu kết và kích thước hạt chất tạo xốp, có ảnh hưởng đáng kể đến tính chất cơ học của vật liệu. Độ bền nén và độ xốp là hai tính chất quan trọng được nghiên cứu và đánh giá.

5.1. Ảnh Hưởng Của Nhiệt Độ Thiêu Kết Đến Độ Bền Nén

Nhiệt độ thiêu kết là một yếu tố quan trọng ảnh hưởng đến độ bền nén của hợp kim xốp Ti-3.5Zr. Nghiên cứu cho thấy, nhiệt độ thiêu kết quá cao có thể làm giảm độ xốp và tăng độ bền nén, nhưng cũng có thể dẫn đến sự biến dạng của cấu trúc lỗ xốp.

5.2. Tác Động Của Kích Thước Hạt Chất Tạo Xốp Đến Độ Xốp

Kích thước hạt chất tạo xốp ảnh hưởng trực tiếp đến độ xốp của hợp kim xốp Ti-3.5Zr. Kích thước hạt chất tạo xốp càng lớn thì độ xốp càng cao, nhưng cũng có thể làm giảm độ bền nén do tạo ra các lỗ xốp lớn và không đồng đều.

VI. Hướng Phát Triển Hợp Kim Ti 3

Với những ưu điểm vượt trội, hợp kim xốp titan zirconium hứa hẹn sẽ trở thành một vật liệu y sinh quan trọng trong tương lai. Các nghiên cứu tiếp theo cần tập trung vào việc tối ưu hóa quy trình chế tạo, nâng cao tính chất cơ học và tính tương thích sinh học, cũng như mở rộng ứng dụng của vật liệu trong các lĩnh vực khác.

6.1. Tối Ưu Hóa Quy Trình Chế Tạo Đạt Tính Chất Mong Muốn

Việc tối ưu hóa quy trình chế tạo, từ lựa chọn space holders đến điều chỉnh các thông số thiêu kết, là rất quan trọng để đạt được tính chất mong muốn của hợp kim xốp Ti-3.5Zr. Nghiên cứu cần tập trung vào việc phát triển các quy trình chế tạo hiệu quả và có thể kiểm soát được.

6.2. Nâng Cao Tính Tương Thích Sinh Học Tối Ưu Ứng Dụng

Nâng cao tính tương thích sinh học của hợp kim xốp Ti-3.5Zr là rất quan trọng để tối ưu hóa ứng dụng của vật liệu trong lĩnh vực y sinh. Nghiên cứu cần tập trung vào việc cải thiện khả năng tích hợp xương, giảm thiểu nguy cơ viêm nhiễm và thúc đẩy quá trình phục hồi.

Nội dung chính

Tổng quan nghiên cứu

Hợp kim titan xốp hệ Ti-3.5Zr là vật liệu y sinh tiên tiến được ứng dụng rộng rãi trong lĩnh vực cấy ghép y học, đặc biệt là trong chế tạo chân răng nhân tạo. Theo báo cáo của ngành, tỷ trọng tương đối của hợp kim titan xốp có thể đạt khoảng 30% đến 80%, với kích thước lỗ xốp dao động từ 100 đến 1100 µm, phù hợp với cấu trúc xương người. Vật liệu này có tính tương thích cơ học cao với xương tự nhiên, giúp giảm thiểu hiện tượng đào thải và tăng cường sự liên kết sinh học.

Mục tiêu nghiên cứu của luận văn là chế tạo hợp kim xốp Ti-3.5Zr bằng phương pháp phân rã – thiêu kết trong chân không, đồng thời xác định và đánh giá một số tính chất cơ học, cấu trúc vi mô của vật liệu sau quá trình chế tạo. Nghiên cứu được thực hiện tại Trường Đại học Bách Khoa Hà Nội trong giai đoạn năm 2016-2018, nhằm tối ưu hóa công nghệ chế tạo và nâng cao chất lượng vật liệu phục vụ ứng dụng y sinh.

Ý nghĩa của nghiên cứu được thể hiện qua việc cung cấp giải pháp vật liệu mới có độ bền nén khoảng 30-200 MPa, mô đun đàn hồi từ 2 đến 20 GPa, gần tương đương với các thông số cơ học của xương người, đồng thời cải thiện tính tương thích sinh học và cấu trúc xốp liên thông, góp phần nâng cao hiệu quả cấy ghép chân răng và các ứng dụng y sinh khác.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình nghiên cứu về vật liệu y sinh, đặc biệt là hợp kim titan xốp và các phương pháp chế tạo vật liệu xốp. Hai lý thuyết chính được áp dụng gồm:

1. Lý thuyết cơ học vật liệu xốp: Dựa trên mô hình Gibson-Ashby, mô đun đàn hồi và độ bền của vật liệu xốp tỷ lệ thuận với tỷ trọng tương đối và cấu trúc lỗ xốp. Các khái niệm chính bao gồm tỷ trọng tương đối, kích thước lỗ xốp, mô đun đàn hồi, độ bền nén và tính liên thông của lỗ xốp.

2. Lý thuyết tương thích sinh học: Tập trung vào tính tương thích cơ học và sinh học của vật liệu với cơ thể người, bao gồm các khái niệm về mô đun đàn hồi, độ bền kéo, tính tương thích cấu trúc và sinh học, cũng như khả năng chống oxy hóa và không gây độc hại.

Các thuật ngữ chuyên ngành quan trọng gồm: thiêu kết phân rã, hợp kim titan xốp, mô đun đàn hồi, độ bền nén, phân rã – thiêu kết trong chân không, vật liệu y sinh, cấu trúc vi mô, kích thước lỗ xốp, tỷ trọng tương đối.

Phương pháp nghiên cứu

Nguồn dữ liệu chính được thu thập từ các mẫu hợp kim Ti-3.5Zr chế tạo thử nghiệm bằng phương pháp phân rã – thiêu kết trong chân không tại phòng thí nghiệm của Trường Đại học Bách Khoa Hà Nội. Cỡ mẫu thí nghiệm khoảng 20 mẫu, được lựa chọn ngẫu nhiên từ các mẻ sản xuất thử nghiệm nhằm đảm bảo tính đại diện.

Phương pháp phân tích bao gồm:

• Phân tích cấu trúc vi mô bằng kính hiển vi quang học (OM) và kính hiển vi điện tử quét (SEM).
• Xác định pha và tổ chức tinh thể bằng phương pháp nhiễu xạ tia X (XRD).
• Đo tỷ trọng và độ xốp bằng phương pháp Archimedes.
• Thử cơ học: đo mô đun đàn hồi, độ bền nén, độ giãn dài bằng máy thử cơ học vật liệu.
• Phân tích dữ liệu sử dụng phương pháp thống kê mô tả và so sánh với các tiêu chuẩn vật liệu y sinh hiện hành.

Thời gian nghiên cứu kéo dài trong 24 tháng, từ tháng 1/2016 đến tháng 12/2017, bao gồm các giai đoạn chuẩn bị vật liệu, chế tạo mẫu, thử nghiệm và phân tích kết quả.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Ảnh hưởng của tỷ trọng tương đối đến tính chất cơ học: Mẫu hợp kim Ti-3.5Zr xốp có tỷ trọng tương đối dao động từ 30% đến 70%, mô đun đàn hồi thay đổi từ 2 đến 20 GPa, độ bền nén đạt khoảng 30 đến 200 MPa. Cụ thể, mẫu có tỷ trọng 55% đạt mô đun đàn hồi 10 GPa và độ bền nén 120 MPa, gần tương đương với xương người.

2. Ảnh hưởng của kích thước lỗ xốp: Kích thước lỗ xốp trong khoảng 125 µm đến 800 µm ảnh hưởng rõ rệt đến độ bền và mô đun đàn hồi. Mẫu với lỗ xốp 250 µm có độ bền nén cao hơn 15% so với mẫu lỗ 400 µm, cho thấy kích thước lỗ xốp trung bình khoảng 200-300 µm là tối ưu cho ứng dụng y sinh.

3. Hiệu quả của phương pháp phân rã – thiêu kết trong chân không: Quá trình phân rã tạo khí thoát ra giúp hình thành cấu trúc lỗ xốp liên thông, giảm thời gian thiêu kết từ 4 giờ xuống còn khoảng 2 giờ, đồng thời hạn chế oxy hóa bề mặt mẫu. Mẫu sau thiêu kết có cấu trúc vi mô đồng đều, lỗ xốp phân bố đều với tỷ lệ xốp mở đạt trên 60%.

4. Tính tương thích sinh học và cơ học: Mô đun đàn hồi và độ bền nén của hợp kim Ti-3.5Zr xốp tương thích tốt với các thông số cơ học của xương người (mô đun đàn hồi 7-30 GPa, độ bền nén 30-200 MPa). Điều này giúp giảm thiểu hiện tượng stress shielding và tăng cường sự tích hợp xương-vật liệu.

Thảo luận kết quả

Kết quả cho thấy phương pháp phân rã – thiêu kết trong chân không là giải pháp hiệu quả để chế tạo hợp kim titan xốp có cấu trúc lỗ xốp liên thông và tính chất cơ học phù hợp với ứng dụng y sinh. Việc kiểm soát tỷ trọng và kích thước lỗ xốp đóng vai trò quyết định đến tính năng vật liệu, phù hợp với các nghiên cứu gần đây về vật liệu y sinh titan xốp.

So với các phương pháp thiêu kết truyền thống và ép đẳng tĩnh (HIP), phương pháp phân rã – thiêu kết giảm thiểu thời gian và chi phí sản xuất, đồng thời tạo ra vật liệu có cấu trúc vi mô đồng đều hơn. Các biểu đồ mô tả mối quan hệ giữa tỷ trọng tương đối và mô đun đàn hồi, độ bền nén có thể minh họa rõ nét sự cải thiện tính chất cơ học theo tỷ trọng và kích thước lỗ xốp.

Ngoài ra, tính tương thích sinh học của hợp kim Ti-3.5Zr xốp được củng cố bởi các thông số cơ học gần với xương tự nhiên, phù hợp với các tiêu chuẩn vật liệu y sinh hiện hành. Điều này mở ra triển vọng ứng dụng rộng rãi trong cấy ghép chân răng và các thiết bị y sinh khác.

Đề xuất và khuyến nghị

1. Tối ưu hóa quy trình phân rã – thiêu kết: Đề nghị điều chỉnh nhiệt độ phân rã trong khoảng 400-700°C và thời gian giữ nhiệt khoảng 2 giờ để đảm bảo cấu trúc lỗ xốp liên thông và giảm thiểu oxy hóa bề mặt. Chủ thể thực hiện: phòng thí nghiệm vật liệu y sinh, thời gian 6 tháng.

2. Kiểm soát tỷ trọng và kích thước lỗ xốp: Khuyến nghị duy trì tỷ trọng tương đối trong khoảng 50-60% và kích thước lỗ xốp trung bình 200-300 µm để đạt tính chất cơ học tối ưu. Chủ thể thực hiện: bộ phận sản xuất, thời gian 3 tháng.

3. Ứng dụng hợp kim Ti-3.5Zr xốp trong cấy ghép chân răng: Khuyến khích triển khai thử nghiệm lâm sàng với vật liệu chế tạo chân răng nhân tạo nhằm đánh giá hiệu quả tích hợp xương và độ bền sử dụng. Chủ thể thực hiện: các trung tâm y tế, thời gian 12 tháng.

4. Nâng cao công nghệ thiêu kết chân không: Đề xuất đầu tư thiết bị thiêu kết chân không hiện đại, kết hợp kiểm soát khí thoát ra trong quá trình phân rã để nâng cao chất lượng vật liệu. Chủ thể thực hiện: nhà trường và doanh nghiệp hợp tác, thời gian 1 năm.

Đối tượng nên tham khảo luận văn

1. Nhà nghiên cứu vật liệu y sinh: Nghiên cứu về vật liệu titan xốp, phương pháp chế tạo và tính chất cơ học, sinh học của vật liệu phục vụ phát triển vật liệu cấy ghép.

2. Kỹ sư công nghệ vật liệu: Áp dụng quy trình phân rã – thiêu kết trong sản xuất hợp kim titan xốp, tối ưu hóa công nghệ và kiểm soát chất lượng sản phẩm.

3. Bác sĩ chuyên khoa răng hàm mặt: Hiểu rõ về vật liệu chân răng nhân tạo, lựa chọn vật liệu phù hợp với bệnh nhân dựa trên tính tương thích cơ học và sinh học.

4. Doanh nghiệp sản xuất thiết bị y sinh: Phát triển sản phẩm chân răng nhân tạo và các thiết bị cấy ghép sử dụng hợp kim titan xốp, nâng cao hiệu quả và độ bền sản phẩm.

Câu hỏi thường gặp

1. Phương pháp phân rã – thiêu kết trong chân không là gì?
   Phương pháp này kết hợp quá trình phân rã tạo khí thoát ra và thiêu kết trong môi trường chân không, giúp tạo cấu trúc lỗ xốp liên thông và giảm thời gian thiêu kết. Ví dụ, khí thoát ra từ phân rã ammonium bicarbonate tạo lỗ xốp trong vật liệu.

2. Tại sao hợp kim titan xốp phù hợp cho vật liệu y sinh?
   Vì hợp kim titan xốp có mô đun đàn hồi và độ bền nén gần với xương người, giảm hiện tượng stress shielding và tăng cường tích hợp xương-vật liệu, đồng thời có tính tương thích sinh học cao.

3. Kích thước lỗ xốp ảnh hưởng thế nào đến tính chất vật liệu?
   Kích thước lỗ xốp trung bình khoảng 200-300 µm giúp cân bằng giữa độ bền cơ học và khả năng tích hợp sinh học, lỗ quá lớn hoặc quá nhỏ đều làm giảm hiệu quả sử dụng.

4. Có thể ứng dụng hợp kim Ti-3.5Zr xốp trong lĩnh vực nào ngoài chân răng?
   Ngoài chân răng, hợp kim này có thể dùng trong cấy ghép xương, khớp nhân tạo và các thiết bị y sinh khác cần vật liệu nhẹ, bền và tương thích sinh học.

5. Làm thế nào để kiểm soát tỷ trọng và độ xốp trong quá trình chế tạo?
   Bằng cách điều chỉnh thành phần phụ gia tạo xốp, nhiệt độ và thời gian thiêu kết, áp lực ép trong quá trình chế tạo, có thể kiểm soát tỷ trọng và cấu trúc lỗ xốp theo yêu cầu.

Kết luận

• Luận văn đã thành công trong việc chế tạo hợp kim xốp Ti-3.5Zr bằng phương pháp phân rã – thiêu kết trong chân không với cấu trúc lỗ xốp liên thông và tính chất cơ học phù hợp với xương người.
• Tỷ trọng tương đối và kích thước lỗ xốp là hai yếu tố quan trọng ảnh hưởng đến mô đun đàn hồi và độ bền nén của vật liệu.
• Phương pháp phân rã giúp giảm thời gian thiêu kết và hạn chế oxy hóa bề mặt mẫu, nâng cao chất lượng vật liệu.
• Hợp kim Ti-3.5Zr xốp có tiềm năng ứng dụng rộng rãi trong cấy ghép chân răng và các thiết bị y sinh khác.
• Đề xuất tiếp tục tối ưu quy trình công nghệ và triển khai thử nghiệm lâm sàng để hoàn thiện sản phẩm.

Các nhà nghiên cứu và doanh nghiệp nên phối hợp để phát triển quy trình sản xuất công nghiệp và thử nghiệm ứng dụng thực tế nhằm đưa vật liệu vào sử dụng rộng rãi trong y học.

Trích đoạn nội dung tài liệu

MỞ ĐẦU Hi  trong     . N        , thoái hóa  các tính    ;     -Nb-     giúp                x    Nghiên cứu chế tạo và một số tính chất của hợp kim xố Ti-3.5Zr chế tạo bằng phương pháp phân rã – thiêu kết ”    1 CHƢƠNG 1 TỔNG QUAN VỀ HỢP KIM XỐP HỆ Ti-Nb-Zr 1. GIỚI THIỆU CHUNG VỀ HỢP KIM TITAN XỐP 1. Hợp kim titan xốp – vật liệu y sinh tiên tiến      -     ngày càng t   C    -Nb-Zr.

  80% các                 2                 ,     niobi và tantalum. Tr     5-6                             -niken     ,          R      3   -Nb-Zr   60%,           phá h      ;   1. Một số yếu tố ảnh hƣởng đến tính năng của hợp kim titan xốp H   c     -  -   400     500         -           30 GPa và 0,2  200 MPa.1)  E -  và  -                     Mod                       a Gibson-Ashby Equation [15]: (1.2)  -  * -  S   C1 và C2 -  n1 và n2 -  5   Hình 1. Ảnh hưởng của tỷ trọng tương đương đến mođun đàn hồi và độ bền của mẫu sản phẩm sau thiêu kết [15]  Hình 1.

Ảnh hưởng của độ xốp đến giới hạn chảy của vật liệu y sinh [15]   ,  và               6   500   khác nhau. Ảnh hưởng kích thước lỗ xốp đến độ bền nén và mođun đàn hồi hợp kim titan xốp 64%    Hình 1. Ảnh hưởng của tỷ trọng tương đối đến độ dày trung bình vách lỗ xốp(a) và kích thước lỗ xốp đến hàm lượng oxy chứa trong xương(b) [15]   7                                Hình 1. Ảnh hưởng của áp lực ép đến độ xốp của vật liệu y sinh [15]                  0  1100                1300 0 MP 8    mà            1100 0Pa.

Hợp kim xốp hệ Ti-Nb-Zr Các nhà nghiên cu có quan tâm nhin h vt liu Ti-Nb-Zr có th k t s - ng ca nhi thiêu kn t trng ca Ti-13Nb-13Zr  th hin thy khi nhi thiêu trng ca mng thi làm gi xp ca mu; - T chc t vi ca mu Ti-13Nb-13Zr sau thiêu kt ti các nhi khác nhau vi t nâng nhit 20/ph gi nhit trong 2h c th hin trên hình 1.7, n thy khi nhi thiêu kt càng cao t chc dng hình kim càng c ca hình kim càng gim dn; - nh SEM (hình 1.8) ca bt Ti-20Nb-15Zr sau thiêu kt vng cht to xp khác nhaun thy thy vng cht t dn t 0% t xp ca mu sau thiêu kn; - nh SEM ca mu sau thiêu kt c th hin trên hình 1.9 ; - Quan h gia ng sut và bin dng ca hp kim Ti-20Nb-15Zr vi hàm ng cht to x khác nhau c th hin trên hình 1. Ảnh hưởng của nhiệt độ thiêu kết tới tỷ trọng của mẫu Ti-13Nb-13Zr. Ảnh chụp tổ chức tế vi của mẫu Ti-13Nb-13Zr sau thiêu kết tại các nhiệt độ khác nhau với tốc độ nâng nhiệt 20  /ph giữ nhiệt trong 2h. nh SEM ca bt Ti-20Nb-15Zr sau thiêu kt vng cht to xp khác nhau: a- 0%;b- 20%; c- 35% ;d- 50%.

Ảnh SEM của mẫu sau thiêu kết a- hình thái lỗ xốp; b- khu vực màu trắng; c- vết nứt gần lỗ xốp; d- vùng màu trắng 13  Hình 1. ng cong ng sut- bin dng ca hp kim Ti-20Nb-15Zr vi hàm   khác nhau ng cht to xp a- 0%;b- 20%; c- 35% ;d- 50%. SỰ TƢƠNG THÍCH CỦA VẬT LIỆU Y SINH VỚI CƠ THỂ CON NGƢỜI 1. Tính tƣơng thích cơ học                               14 Hình 1.

Cấu tạo của xương người Bảng 1. Các thông số cơ học khi thử kéo vỏ xương người [15]   Modun    N n      tui MPa MPa GPa  g/cm 3 41,5 17 20  100 19,2 2,10 1,91 71 17 16  80 15,2 1,19 1,73 Xƣơng cánh tay 15-89 64 27  149 15,6 2,20 1,77 15-89 64 16  151 16,1 1,90 1,72 Xƣơng ống chân 41,5 17 67  106 18,9 1,76 1,96 71 17 34  84 16,2 1,56 1,83 20-89 28 123 129,00 156,71 23,83 3,09  Xƣơng đùi 41,5 17 35  102 14,9 1,32 1,91 71 17 35  68 13,6 1,07 1,85 15-89 64 29  141 15,2 2,0 1,90 15-89 64 30  134 15 1,80 1,80 20,89 33 178 114,14 132 16,8 2,83  Chú dẫn: N- số mẫu xương đem thử, n - số lượng mẫu gia công từ các mẫu xương. Các thông số cơ học thử nén của vỏ xương người[15]      N n  GPa Mpa   57/61 2 2  22,5 614   57/61 2 2  25,8 736   20-89 19 95 194 17,6   20-89 11 38 195 28  Chú dẫn: N- số mẫu xương đem thử, n - số lượng mẫu gia công từ các mẫu xương. Các thông số cơ học thử nén của lõi xốp xương người[15]       tui N n MPa GPa  g/cm 3  14-89 60 32 4,60 0,06 6,70 0,20   14-89 60 32 2,70 0,04 6,10 0,20   14-89 60 32 3,90 0,03 8,30 0,22 chân (nam)  14-89 60 32 2,20 0,02 6,90 0,22  395/  16-83 31 8,80 0,64 2,20 0,45 183  15-87 42 84 2,5 0,07 7,40    15-87 42 84 0,9 0,02 8,50    59-82 9 121 5,33 0,45  0,29  58-83 10 299 7,36 0,39  0,50  15-87 42 40 2,45 0,07  0,24   71-84 3 231 1,55 0,02  0,19   3,85 0,17 6,59 0,28 Chú dẫn: N- số mẫu xương đem thử, n - số lượng mẫu gia công từ các mẫu xương.

16        và     30 GPa và 20    193 MPa, 0,2  2 GPa và 2  80 MPa;        110  184 MPa ;      104 121 MPa và 120  140 Mpa.12  -  titan và    Hình 1. Đường cong ứng suất -biến dạng của xương và của vật liệu cấy ghép        [6-8]. Modun đàn hồi của xương và của vật liệu cấy ghép                             Tuy nhiên,   t  253  -Cr (210 MPa) và h  110 MPa) [4]  mod  ra do p           1. Tính tƣơng thích sinh học                18                 Ti, B, Mg, Si, P, Ca, Sr, Zr, Nb, Mo, Pd, In, Sn, Ta, Pt, Au có tính  cao, còn các nguyên  Fe, Co, Ni, Cu, Zn, Ag V  Al .

Theo  trong khi Ti, Nb, Ta, Zr  10  t        Hình 1. Tính an toàn của vật liệu y sinh kim loại[15] a- Khả năng gây độc; b- Quan hệ giữa kháng phân cực và tính tương thích 19 1. Tính tƣơng thích cấu trúc  và  Ti  toàn    thù hình và      thù hình . Ti  thù hình      pha .

Titan    và pha   Hai pha   Ti là  và . Pha  không  vì nó có  và modun pha     cho     . Tính chất cơ học của vật liệu cấy ghép hợp kim Ti pha β, ω, α', α"[15].  Modun    giãn dài,  Tiêu  kéo, Mpa % GPa  ASTM F67 ISO  240 170 24 102.1 5832-2  ASTM F136 ISO Ti-6Al- 860-965 795-875 10-15 101-110 5832-3 ASTM F1472 ISO Ti-6Al- 895-930 825-869 6-10 110-114 5832-3 ASTM F1295 ISO Ti-6Al-7Nb (Rèn) 900-1050 880-950 8.1-15 114 5832-11 ASTM F136 ISO Ti-5Al- 1020 895 15 112 5832-10  Ti-13Nb-13Zr (Hóa già) 973-1037 836-908 10-16 79-84 ASTM F1713 1060- 1000- Ti-12Mo-6Zr- 18-22 74-85 ASTM F1813 1100 1060 Ti- 874 544 21 78 ASTM F2066 830- Ti-15Mo-5Zr- 852-1100 18-25 80 JSI T7401-6 1060 Ti-35Nb-7Zr-5Ta( 597 547 19 55 Task Force F-04 Ti-16Nb- 851 736 10 81 - Ti-29Nb-15Ta4,6Zr 911 864 13.2 80 - (Hóa già) Ti15Mo2,8Nb0,2Si(Cán 979-999 945-987 16-18 83 - nóng) Ti-24Nb-4Zr-7,9Sn 830 700 15 46 -  Ti-24Nb-4Zr-7,9Sn 755 570 13 55 - (Rèn nóng) Ti-24Nb-4Zr-7,9Sn 665 563 14 53 -  Ti-35Nb-7Zr-5Ta0,4O 1010 975 19 66 -     - 2425 6.Một số vật liệu y sinh hợp kim titan pha    Modun, GPa Ti-29Nb-13Ta-4Mo  50-80 Ti-29Nb-13Ta-6Sn  65-70 Ti-29Nb-13Ta-4.6Sn Nóng  55-78 Ti-29Nb-13Ta-2Sn  45-48 Ti-30Nb-10Ta-5Zr  66,9 Ti-35Nb-4Sn  42-45 Ti-30Zr-3Cr-3Mo  66/78 Ti-12Mo-3Nb  / hòa tan 105 Ti-12Mo-5Ta  74 Ti-50Ta  77/88/93 Ti-50Ta Hòa tan 88 Ti30Zr (5,6,7)Mo  75/63/66 Ti30Zr (5,6,7)Mo  59/61/73 Ti-36Nb-2.3O Ti-31Fe-9Sn  147 Ti-39.
