Tổng quan luận án

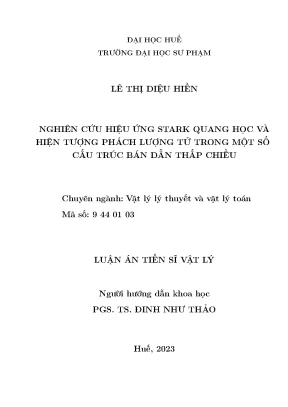

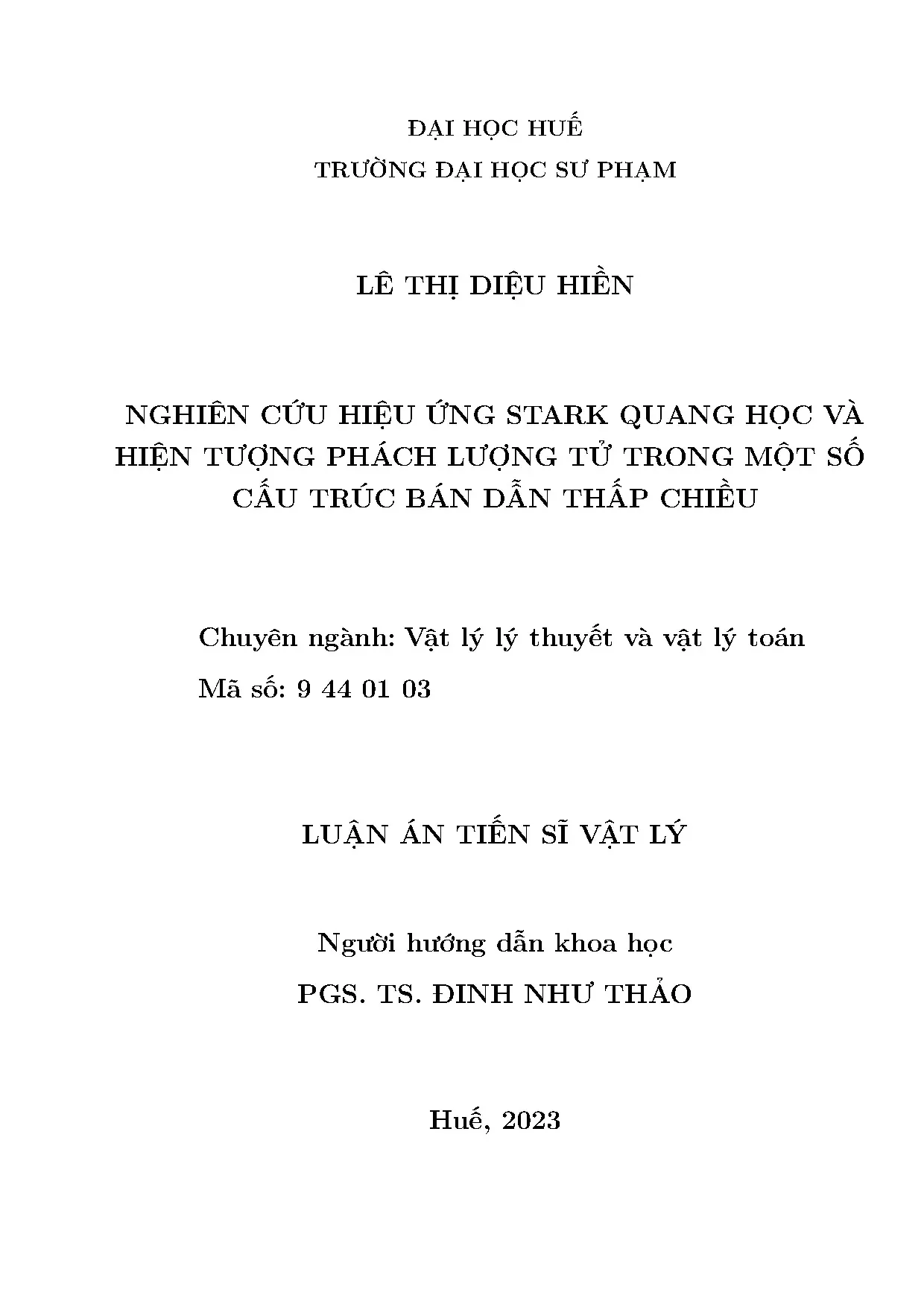

Luận án tiến sĩ vật lý với đề tài "Nghiên cứu hiệu ứng Stark quang học và hiện tượng phách lượng tử trong một số cấu trúc bán dẫn thấp chiều" được thực hiện bởi nghiên cứu sinh Lê Thị Diệu Hiền tại Trường Đại học Sư phạm, Đại học Huế, dưới sự hướng dẫn khoa học của PGS. Đinh Như Thảo, thuộc chuyên ngành Vật lý lý thuyết và vật lý toán (mã số: 9 44 01 03), bảo vệ năm 2023.

Tính cấp thiết và khoảng trống nghiên cứu

Trong lĩnh vực vật lý chất rắn và vật lý nano, các cấu trúc bán dẫn thấp chiều—đặc biệt là hệ không chiều như chấm lượng tử—nhận được sự quan tâm nghiên cứu sâu rộng do các hiệu ứng giam cầm lượng tử theo cả ba chiều không gian làm gián đoạn phổ năng lượng của hạt tải. Khi kích thước tinh thể nano giảm xuống cỡ bán kính Bohr của exciton hoặc bước sóng de Broglie, các tính chất quang học phi tuyến được tăng cường rõ rệt so với bán dẫn khối. Trong số các hiện tượng quang học phi tuyến, hiệu ứng Stark quang học và hiện tượng phách lượng tử của exciton giữ vai trò quan trọng trong việc tìm hiểu tương tác giữa bức xạ laser và vật chất, đồng thời định hướng cho việc chế tạo các linh kiện chuyển mạch quang học siêu nhanh, cổng logic quang học và thiết bị xử lý thông tin lượng tử.

Theo khảo sát của tác giả, các nghiên cứu lý thuyết trước đây về hiệu ứng Stark quang học và phách lượng tử trong các cấu trúc nano bán dẫn (như các công trình của Bobrysheva A. I. và cộng sự) đã bước đầu chỉ ra sự thay đổi trong phổ hấp thụ và hành vi dao động theo thời gian của cường độ hấp thụ. Tuy nhiên, các công trình này tồn tại một số khoảng trống nghiên cứu chính:

  1. Chưa giải thích rõ ràng và chi tiết cơ chế phân tách vạch quang phổ trong phổ hấp thụ liên vùng của exciton dưới tác dụng của laser bơm cộng hưởng.
  2. Chưa khảo sát đầy đủ sự ảnh hưởng của các tham số cấu trúc hình học, hình dạng không gian của chấm lượng tử và các dạng thế giam giữ khác nhau lên phổ hấp thụ và hành vi dao động phách lượng tử.
  3. Số lượng công trình nghiên cứu lý thuyết chuyên sâu về hai hiện tượng này trong các cấu trúc chấm lượng tử cụ thể (như dạng quạt cầu và dạng đĩa) còn rất hạn chế.

Mục tiêu nghiên cứu

Mục tiêu tổng quát của luận án là khảo sát có hệ thống hiệu ứng Stark quang học và hiện tượng phách lượng tử của exciton trong một số cấu trúc chấm lượng tử bán dẫn thấp chiều bằng phương pháp giải tích kết hợp tính số. Các mục tiêu cụ thể được xác định gồm:

  1. Nghiên cứu hiệu ứng Stark quang học ba mức của exciton và hiện tượng phách lượng tử của exciton trong cấu trúc chấm lượng tử dạng đĩa và dạng quạt cầu với hai dạng thế giam giữ: thế vuông góc sâu vô hạn và thế parabol.
  2. Khảo sát chi tiết sự phụ thuộc của phổ hấp thụ liên vùng của exciton và hành vi của phách lượng tử (chu kỳ phách, biên độ dao động) vào các tham số hình học (bán kính chấm, góc ở đỉnh), hình dạng cấu trúc, dạng thế giam giữ và các thông số trường laser ngoài (biên độ trường, tần số, độ lệch cộng hưởng).
  3. Giải thích cơ chế vi mô phát sinh hiệu ứng Stark quang học và sự hình thành phách lượng tử của exciton dưới tác dụng của trường laser bơm mạnh trong mô hình hệ ba mức lượng tử hóa.

Nhiệm vụ nghiên cứu

Để hoàn thành các mục tiêu trên, luận án thực hiện ba nhiệm vụ trọng tâm:

  1. Xây dựng Hamiltonian tương tác giữa điện tử và sóng laser trong các chấm lượng tử dạng đĩa và dạng quạt cầu trên cơ sở vật lý lượng tử và điện động lực học.
  2. Thiết lập biểu thức giải tích cho xác suất chuyển dời quang liên vùng (tốc độ chuyển dời) khi không có và khi có mặt laser bơm cộng hưởng bằng phương pháp hàm sóng tái chuẩn hóa; từ đó khảo sát sự tách đỉnh phổ hấp thụ (hiệu ứng Stark quang học).
  3. Thiết lập biểu thức giải tích cho cường độ hấp thụ phụ thuộc thời gian của exciton; chứng minh sự tồn tại của hiện tượng phách lượng tử và khảo sát định lượng sự biến đổi của chu kỳ phách theo các thông số vật lý của hệ.

Đối tượng và phạm vi nghiên cứu

  • Đối tượng nghiên cứu: Hiệu ứng Stark quang học ba mức và hiện tượng phách lượng tử của exciton trong chấm lượng tử bán dẫn.
  • Phạm vi cấu trúc và mô hình:
    • Chấm lượng tử dạng quạt cầu với thế giam giữ vuông góc sâu vô hạn.
    • Chấm lượng tử dạng đĩa với thế giam giữ vuông góc sâu vô hạn.
    • Chấm lượng tử dạng đĩa với thế giam giữ parabol.
    • Tương tác quang học được xét trong mô hình hệ ba mức năng lượng gồm mức thấp nhất của lỗ trống và hai mức lượng tử hóa thấp nhất của điện tử.

Tổng quan tài liệu và vị trí của luận án

Các hướng nghiên cứu trước

Luận án đã hệ thống hóa lịch sử phát triển của các nghiên cứu về chấm lượng tử, hiệu ứng Stark quang học và hiện tượng phách lượng tử:

  • Phát hiện và tổng hợp chấm lượng tử: Chấm lượng tử lần đầu tiên được mô tả bởi Ekimov A. và Onushchenko A. A. (1981) trong thủy tinh silicat, sau đó được Brus L. E. (1984) phát triển trong dung dịch keo. Các công nghệ chế tạo hiện đại bao gồm epitaxy chùm phân tử (MBE), epitaxy chùm hóa học (CBE), epitaxy chùm phân tử hợp chất hữu cơ kim loại (MOMBE), epitaxy chùm phân tử laser (L-MBE), kỹ thuật chùm ion hội tụ (FIB), in thạch bản chùm điện tử, khắc ion phản ứng và phương pháp hóa ướt/sol-gel.
  • Nghiên cứu hiệu ứng Stark quang học: Hiệu ứng Stark quang học được quan sát thực nghiệm lần đầu trong giếng lượng tử đa lớp GaAs/AlGaAs bởi Mysyrowicz A. và cộng sự (1986), Von Lehmen A. và cộng sự (1986). Về mặt lý thuyết, Schmitt-Rink S. và Chemla D. S. (1986) đã áp dụng lý thuyết độ cảm phi tuyến bậc ba $\chi^{(3)}$ để mô tả sự thay đổi phổ hấp thụ. Bobrysheva A. I. và cộng sự (1998, 2004) đã kết hợp lý thuyết hàm sóng tái chuẩn hóa với lý thuyết lượng tử hóa lần thứ hai để nghiên cứu hiệu ứng Stark quang học và phách lượng tử. Combescot M. và cộng sự nghiên cứu tương tác giữa photon và bán dẫn. Gần đây, Dinh Nhu Thao và cộng sự (2018, 2019) đã nghiên cứu hiệu ứng này trên một số cấu trúc chấm lượng tử đơn giản.
  • Nghiên cứu hiện tượng phách lượng tử: Bắt đầu từ những năm 1990, các nghiên cứu thực nghiệm và lý thuyết về phách lượng tử của exciton được công bố bởi Leo K. và cộng sự (1991), Feldmann J. và cộng sự (1993), Joschko M. và cộng sự (1997). Hiện tượng này được ứng dụng để tạo bức xạ TeraHertz (Hu B. B. và cộng sự, 1995) và xác định mức năng lượng nguyên tử, phân tử. Dinh Nhu Thao và cộng sự (2020, 2021) đã phát triển mô hình phách lượng tử trong chấm lượng tử hình cầu.
  • Các phương pháp lý thuyết đã được áp dụng: Phương pháp ma trận mật độ (Lange và cộng sự), lý thuyết độ cảm phi tuyến $\chi^{(3)}$, phương pháp sai phân hữu hạn (Li và cộng sự), lý thuyết nhiễu loạn nhiều hạt không cân bằng (Meier và cộng sự), và phương pháp hàm sóng tái chuẩn hóa.
Phương pháp lý thuyết Ưu điểm chính Hạn chế ghi nhận trong văn bản
Độ cảm phi tuyến bậc ba $\chi^{(3)}$ Mô tả tốt dịch chuyển phổ phi tuyến bậc thấp Khó biểu diễn trực tiếp trạng thái chồng chất vi mô
Gần đúng ma trận mật độ Rút ra được các hàm điện quang giải tích Tính toán phức tạp khi xét nhiều mức lượng tử hóa
Nhiễu loạn nhiều hạt không cân bằng Mô tả được quá trình kết hợp và không kết hợp Khối lượng tính toán giải tích và số học rất lớn
Phương pháp hàm sóng tái chuẩn hóa Cho biểu thức năng lượng giải tích rõ ràng, bảo toàn xác suất chuyển dời, tính toán thuận tiện Cần giải chính xác phương trình vi phân cho từng dạng hình học

Khoảng trống luận án lựa chọn giải quyết

Luận án lựa chọn áp dụng thuần túy phương pháp hàm sóng tái chuẩn hóa (không cần kết hợp với lượng tử hóa lần thứ hai phức tạp) để giải quyết tường minh bài toán hiệu ứng Stark quang học ba mức và phách lượng tử trong các hình học nano chưa được khảo sát đầy đủ: chấm lượng tử dạng quạt cầu và dạng đĩa với hai loại thế giam giữ (thế vô hạn và thế parabol). Luận án làm rõ cơ chế phân tách mức năng lượng và mối liên hệ định lượng giữa chu kỳ phách với hình học của cấu trúc nano.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết và mô hình hệ ba mức

  1. Gần đúng khối lượng hiệu dụng: Hàm sóng của điện tử và lỗ trống trong chấm lượng tử được phân tích dưới dạng tích của hàm Bloch tại tâm vùng Brillouin ($u_{c,v}(\vec{r})$) và hàm sóng bao ($\Psi_{nlm}^{e,h}(\vec{r})$): $$\Lambda_{nlm}^{e,h}(\vec{r}) = u_{c,v}(\vec{r})\Psi_{nlm}^{e,h}(\vec{r})$$
  2. Mô hình hệ ba mức:
    • Trạng thái lỗ trống thấp nhất: $|\Pi_0^h\rangle \equiv \Lambda_{100}^h(\vec{r})$, năng lượng $E_0^h$ (hoặc $E_1^h$).
    • Hai trạng thái điện tử lượng tử hóa thấp nhất: $|\Pi_1^e\rangle \equiv \Lambda_{100}^e(\vec{r})$ năng lượng $E_1^e$, và $|\Pi_2^e\rangle \equiv \Lambda_{210}^e(\vec{r})$ năng lượng $E_2^e$.
  3. Hamiltonian tương tác bức xạ - hạt tải: Trong gần đúng lưỡng cực điện và sử dụng chuẩn Gauge: $$\hat{H}_{int}^j = -\frac{q A_j e^{-i\omega_j t}}{m_0 i\omega_j} \vec{n}\cdot\hat{\vec{p}} \equiv \hat{V}_j e^{-i\omega_j t}$$ Trong đó $j = p$ biểu thị laser bơm (pump laser), $j = t$ biểu thị laser dò (probe laser); $q, m_0, \hat{\vec{p}}$ lần lượt là điện tích, khối lượng trần và toán tử xung lượng của điện tử; $A_j, \omega_j$ là biên độ và tần số sóng laser; $\vec{n}$ là vectơ phân cực.

Phương pháp hàm sóng tái chuẩn hóa

Dưới tác dụng của laser bơm mạnh $\hbar\omega_p$ có tần số gần cộng hưởng với khoảng cách năng lượng giữa hai mức điện tử ($\Delta\omega = \omega_p - (E_2^e - E_1^e)/\hbar$ với điều kiện $\Delta\omega \ll \omega_p \ll E_g/\hbar$), hàm sóng của điện tử chuyển sang trạng thái chồng chất: $$\Psi_{mix}^e(\vec{r}, t) = c_1(t) u_c(\vec{r}) \Psi_1^e(\vec{r}) e^{-\frac{i}{\hbar}E_1^e t} + c_2(t) u_c(\vec{r}) \Psi_2^e(\vec{r}) e^{-\frac{i}{\hbar}E_2^e t}$$ Giải phương trình Schrödinger phụ thuộc thời gian $i\hbar \frac{\partial \Psi_{mix}^e}{\partial t} = (\hat{H}0 + \hat{H}{int}^p)\Psi_{mix}^e$, thu được các hệ số: $$c_1(t) = \frac{1}{2\Omega_R} \left( \alpha_1 e^{i\alpha_2 t} + \alpha_2 e^{-i\alpha_1 t} \right)$$ $$c_2(t) = -\frac{V_{21}}{2\hbar\Omega_R} \left( e^{i\alpha_2 t} - e^{-i\alpha_1 t} \right)$$ Trong đó tần số Rabi tổng quát $\Omega_R = \sqrt{\left(\frac{\Delta\omega}{2}\right)^2 + \frac{|V_{21}|^2}{\hbar^2}}$, các tham số tần số $\alpha_1 = \Omega_R - \frac{\Delta\omega}{2}$, $\alpha_2 = \Omega_R + \frac{\Delta\omega}{2}$, và yếu tố ma trận chuyển dời nội vùng $V_{21} = \langle u_c \Psi_2^e | \hat{H}_{int}^p | u_c \Psi_1^e \rangle$.

Trạng thái chồng chất dẫn đến việc hai mức năng lượng ban đầu $E_1^e, E_2^e$ bị tách thành bốn mức năng lượng mới: $$E_1^{e-} = E_1^e - \hbar\alpha_2, \quad E_1^{e+} = E_1^e + \hbar\alpha_1$$ $$E_2^{e-} = E_2^e - \hbar\alpha_1, \quad E_2^{e+} = E_2^e + \hbar\alpha_2$$

Kỹ thuật tính tốc độ chuyển dời và cường độ hấp thụ

  • Tốc độ chuyển dời quang liên vùng (Phổ hấp thụ): Áp dụng Quy tắc vàng Fermi, thay hàm delta bằng hàm phân bố Lorentz có độ rộng vạch $\Gamma$:
    • Khi không có laser bơm: $$W_0 = \frac{2}{\hbar} \left(\frac{q A_t p_{cv}}{m_0 \omega_t}\right)^2 \frac{\Gamma}{(E_1^e - E_1^h - \hbar\omega_t)^2 + \Gamma^2}$$
    • Khi có laser bơm cộng hưởng (hiệu ứng Stark quang học): $$W = \frac{2}{\hbar} \left(\frac{q A_t p_{cv}}{m_0 \omega_t}\right)^2 \left[ \left(\frac{\alpha_1}{2\Omega_R}\right)^2 \frac{\Gamma}{(E_1^{e-} - E_1^h - \hbar\omega_t)^2 + \Gamma^2} + \left(\frac{\alpha_2}{2\Omega_R}\right)^2 \frac{\Gamma}{(E_1^{e+} - E_1^h - \hbar\omega_t)^2 + \Gamma^2} \right]$$ với $p_{cv} = \langle u_c | \vec{n}\cdot\hat{\vec{p}} | u_v \rangle$.
  • Cường độ hấp thụ phụ thuộc thời gian (Phách lượng tử): $$I(t) \propto |T_{mix,0}|^2 = \left(\frac{q A_t p_{cv}}{m_0 \omega_t}\right)^2 \left[ \frac{\alpha_1^2 + \alpha_2^2}{4\Omega_R^2} + \frac{\alpha_1\alpha_2}{2\Omega_R^2} \cos(2\Omega_R t) \right]$$ Dao động phách lượng tử có chu kỳ $T_{beat} = \frac{\pi}{\Omega_R}$.

Nguồn dữ liệu và công cụ tính toán

Toàn bộ biểu thức giải tích được lập trình tính toán số trị và vẽ đồ thị bằng phần mềm Wolfram Mathematica, áp dụng cho vật liệu bán dẫn điển hình hệ III-V (GaAs/AlGaAs).

Nội dung chính theo từng chương

Chương 1: Cơ sở lý thuyết

Chương 1 thiết lập nền tảng lý thuyết cho toàn bộ luận án, bao gồm:

  1. Tổng quan về chấm lượng tử: Trình bày cấu trúc hạt tải bị giam giữ 3 chiều, các phương pháp chế tạo công nghệ cao và các tính chất quang điện tử phụ thuộc kích thước.
  2. Exciton trong chấm lượng tử: Khảo sát tương tác Coulomb giữa điện tử và lỗ trống; chỉ ra năng lượng liên kết exciton trong chấm lượng tử tăng lên rõ rệt so với bán dẫn khối khi kích thước chấm giảm xuống dưới bán kính Bohr của exciton.
  3. Phương pháp hàm sóng tái chuẩn hóa: Xây dựng hệ phương trình vi phân cho các hệ số khai triển trạng thái dừng dưới tác dụng của trường bức xạ ngoài; chứng minh sự bảo toàn xác suất và thiết lập công thức xác suất chuyển dời quang liên vùng theo quy tắc vàng Fermi.

Chương 2: Hiệu ứng Stark quang học ba mức của exciton trong chấm lượng tử

Chương 2 khảo sát sự biến đổi của phổ hấp thụ liên vùng dưới tác dụng của laser bơm trong ba mô hình chấm lượng tử cụ thể:

1. Chấm lượng tử dạng quạt cầu với thế vuông góc sâu vô hạn

  • Hàm sóng và phổ năng lượng: Trong tọa độ cầu $(r, \theta, \varphi)$, với thế giam giữ $V(\vec{r}) = 0$ khi $r \le R, |\theta| \le \theta_0$ và $V(\vec{r}) = \infty$ khi ngược lại. Hàm sóng bao có dạng: $$\Psi_{m,\nu}^{e,h}(r, \theta, \varphi) = \frac{N}{\sqrt{r}} J_{\nu+1/2}(k_{e,h}r) P_\nu^m(\cos\theta) e^{im\varphi}$$ Các mức năng lượng lượng tử hóa: $E_n^e = E_g + \frac{\hbar^2 \chi_n^2}{2m_e^* R^2}$ và $E_n^h = -\frac{\hbar^2 \chi_n^2}{2m_h^* R^2}$, với $\chi_n$ là không điểm của hàm Bessel liên kết loại 1.
Bậc không điểm ($n$) Không điểm $\chi_n$ ($\theta_0 = 30^\circ$)
$n = 1$ ($\nu_1 = 4.095, m=0$) $8.01$
$n = 2$ ($\nu_2 = 6.945, m=1$) $11.45$
$n = 3$ ($\nu_3 = 9.851, m=0$) $14.78$
$n = 4$ ($\nu_4 = 10.020, m=2$) $15.02$
  • Kết quả hiệu ứng Stark quang học:
    • Khi chưa có laser bơm, phổ hấp thụ chỉ có 1 đỉnh duy nhất ứng với chuyển dời từ $E_1^h \to E_1^e$.
    • Dưới tác dụng của laser bơm cộng hưởng ($\hbar\Delta\omega = 0$), đỉnh hấp thụ ban đầu tách thành 2 đỉnh đối xứng nhau qua vị trí ban đầu (Autler-Townes splitting). Khoảng cách tách vạch tỷ lệ thuận với biên độ laser bơm $A_p$.
    • Khi độ lệch cộng hưởng $\hbar\Delta\omega \neq 0$, hai đỉnh trở nên bất đối xứng cả về độ cao và vị trí. Khi tăng bán kính chấm $R$ hoặc tăng góc ở đỉnh $\theta_0$, các đỉnh phổ dịch chuyển về phía năng lượng thấp (dịch chuyển đỏ) do sự suy giảm năng lượng giam giữ lượng tử.

2. Chấm lượng tử dạng đĩa với thế vuông góc sâu vô hạn

  • Hàm sóng được giải trong tọa độ trụ $(\rho, \varphi, z)$. Phổ hấp thụ cũng thể hiện rõ sự tách đỉnh dưới tác dụng của laser bơm.
  • So sánh giữa chấm quạt cầu ($\theta_0 = 60^\circ$) và chấm dạng đĩa ở cùng thể tích cho thấy: tốc độ chuyển dời và độ tách mức trong chấm quạt cầu lớn hơn so với chấm dạng đĩa do mức độ giam giữ không gian và yếu tố ma trận lưỡng cực trong dạng quạt cầu cao hơn.

3. Chấm lượng tử dạng đĩa với thế parabol

  • Khảo sát thế giam giữ dạng parabol trong mặt phẳng đĩa $V(\rho) = \frac{1}{2}m_{e,h}^*\omega_0^2 \rho^2$.
  • Phổ hấp thụ phụ thuộc rõ rệt vào tần số giam giữ $\omega_0$. Khi tăng tần số giam giữ $\omega_0$, khoảng cách giữa các mức năng lượng tăng lên, làm dịch chuyển đỉnh hấp thụ về phía năng lượng cao (dịch chuyển xanh).
  • So sánh với thế vuông sâu vô hạn ở cùng bán kính $R = 50\text{ \AA}$, thế parabol cho độ phân tách vạch Stark quang học nhạy hơn với sự thay đổi của biên độ laser bơm $A_p$.

Chương 3: Phách lượng tử của exciton trong chấm lượng tử

Chương 3 chứng minh sự hình thành và khảo sát hành vi động học của phách lượng tử trong ba hệ cấu trúc:

1. Chấm lượng tử dạng quạt cầu với thế vuông góc sâu vô hạn

  • Khi không có laser bơm, cường độ hấp thụ của laser dò không phụ thuộc thời gian ($I(t) = \text{const}$).
  • Khi có laser bơm cộng hưởng, cường độ hấp thụ dao động điều hòa theo thời gian với chu kỳ $T_{beat} = \pi/\Omega_R$.
  • Quy luật chu kỳ và biên độ phách:
    • Chu kỳ phách $T_{beat}$ giảm khi tăng biên độ laser bơm $A_p$ hoặc tăng độ lệch cộng hưởng $\hbar\Delta\omega$.
    • Khi bán kính chấm $R$ tăng hoặc góc đỉnh $\theta_0$ tăng, yếu tố ma trận chuyển dời nội vùng $V_{21}$ thay đổi dẫn đến sự biến thiên phi tuyến của chu kỳ phách.

2. Chấm lượng tử dạng đĩa với thế vuông góc sâu vô hạn

  • Hiện tượng phách lượng tử xuất hiện với dạng dao động điều hòa không tắt (khi chưa xét suy giảm pha do tán xạ).
  • So sánh ở điều kiện cùng thể tích: chấm lượng tử dạng quạt cầu có tần số dao động phách cao hơn (chu kỳ phách ngắn hơn) so với chấm lượng tử dạng đĩa dưới cùng cường độ laser bơm.

3. Chấm lượng tử dạng đĩa với thế parabol

  • Chu kỳ phách lượng tử phụ thuộc chặt chẽ vào năng lượng của thế giam giữ $\hbar\omega_0$.
  • Khi tăng $\hbar\omega_0$, tần số Rabi $\Omega_R$ tăng, dẫn đến chu kỳ phách $T_{beat}$ giảm xuống.
  • So sánh giữa thế vuông sâu vô hạn và thế parabol trong chấm dạng đĩa cho thấy: thế parabol có biên độ dao động phách ổn định hơn và tần số dao động phách dễ điều khiển thông qua điện trường ngoài và thế điều biến giam giữ.
Cấu trúc / Dạng thế Thông số khảo sát chính Quy luật biến đổi của phổ hấp thụ (Stark) Quy luật biến đổi của Phách lượng tử ($T_{beat}$)
Quạt cầu (Thế vô hạn) $R, \theta_0, A_p, \hbar\Delta\omega$ Tách 2 đỉnh; tăng $R, \theta_0 \to$ dịch chuyển đỏ; tăng $A_p \to$ tăng khoảng cách tách $T_{beat}$ giảm khi tăng $A_p$ hoặc tăng $
Đĩa (Thế vô hạn) $R, A_p, \hbar\Delta\omega$ Tách 2 đỉnh; độ tách nhỏ hơn dạng quạt cầu ở cùng thể tích $T_{beat}$ dài hơn so với dạng quạt cầu ở cùng thể tích
Đĩa (Thế parabol) $R, \hbar\omega_0, A_p, \hbar\Delta\omega$ Tăng $\hbar\omega_0 \to$ dịch chuyển xanh; tách đỉnh nhạy với $A_p$ Tăng $\hbar\omega_0 \to$ $T_{beat}$ giảm; biên độ phách điều khiển được qua thế giam giữ

Kết quả và những đóng góp mới

Đóng góp mới về mặt lý thuyết

  1. Luận án đã áp dụng thành công phương pháp hàm sóng tái chuẩn hóa để giải bài toán tương tác quang phi tuyến ba mức của exciton trong các cấu trúc chấm lượng tử có tính đối xứng phức tạp (dạng quạt cầu và dạng đĩa) mà không cần sử dụng hình thức luận lượng tử hóa lần thứ hai.
  2. Thiết lập được hệ biểu thức giải tích tường minh cho phổ năng lượng bị tách mức, tốc độ chuyển dời quang liên vùng và cường độ hấp thụ phụ thuộc thời gian của exciton, làm sáng tỏ cơ chế vật lý vi mô của hiệu ứng Stark quang học và hiện tượng phách lượng tử.
  3. Chỉ ra sự phụ thuộc định lượng của độ phân tách vạch quang phổ và chu kỳ phách lượng tử vào các tham số hình học cụ thể ($R, \theta_0$), dạng hình học của chấm (quạt cầu so với đĩa) và dạng thế giam giữ (thế vô hạn so với thế parabol).

Đóng góp mới về mặt thực tiễn và ứng dụng

  1. Cung cấp bộ số liệu và đồ thị tính toán chi tiết làm cơ sở định lượng phục vụ cho các nghiên cứu thực nghiệm quang phổ bơm-dò (pump-probe) và quang phổ trộn bốn sóng trên vật liệu nano bán dẫn.
  2. Đề xuất khả năng điều khiển các vạch phổ hấp thụ và chu kỳ phách lượng tử thông qua việc thay đổi kích thước hình học hoặc điện trường laser ngoài, đóng góp cơ sở dữ liệu vật lý cho thiết kế các linh kiện quang điện tử thế hệ mới:
    • Chuyển mạch quang học siêu nhanh.
    • Cổng logic lượng tử và bộ nhớ bất biến dựa trên chấm lượng tử.
    • Nguồn phát bức xạ kết hợp dải tần TeraHertz.

Hạn chế và hướng nghiên cứu tiếp

Hạn chế của đề tài

  1. Luận án nghiên cứu thuần túy trên mô hình lý thuyết giải tích và tính số, chưa kết hợp so sánh trực tiếp với dữ liệu thực nghiệm đo đạc mẫu thực tế trong cùng điều kiện.
  2. Mô hình thế giam giữ được giả định ở dạng lý tưởng (thế vuông góc sâu vô hạn hoặc thế parabol thuần nhất), chưa xét đến hàng rào thế hữu hạn thực tế của dị cấu trúc.
  3. Chưa tính đến ảnh hưởng của tán xạ exciton-phonon ở nhiệt độ hữu hạn làm suy giảm thời gian sống và gây tắt dần dao động phách lượng tử (damping/dephasing).

Hướng nghiên cứu tiếp

  1. Mở rộng khảo sát hiệu ứng Stark quang học và phách lượng tử trong các cấu trúc chấm lượng tử có hình dạng khác như hình nón, hình elip, hình kim tự tháp, hoặc hệ chấm lượng tử kép kết cặp.
  2. Đưa vào bài toán thế giam giữ hữu hạn và tương tác exciton-phonon ở các dải nhiệt độ khác nhau để mô tả chính xác thời gian suy giảm pha (dephasing time) của phách lượng tử.
  3. Khảo sát ảnh hưởng của từ trường ngoài kết hợp điện trường lên các tính chất quang phi tuyến của exciton.

Giá trị tham khảo

Luận án là tài liệu tham khảo chuyên khảo có giá trị học thuật cao, phục vụ cho các nhóm đối tượng:

  • Nghiên cứu sinh, học viên cao học, sinh viên ngành Vật lý lý thuyết, Vật lý chất rắn và Quang tử học: Cung cấp phương pháp luận chi tiết trong việc giải phương trình vi phân đạo hàm riêng trong tọa độ cầu/trụ với điều kiện biên phức tạp, và kỹ thuật áp dụng phương pháp hàm sóng tái chuẩn hóa cho các hệ lượng tử chịu tác dụng của trường bức xạ mạnh.
  • Giảng viên đại học: Có thể sử dụng các nội dung trong Chương 1, Chương 2 và Chương 3 làm tài liệu giảng dạy chuyên đề cho các học phần Cao học về Cơ học lượng tử nâng cao, Vật lý bán dẫn thấp chiều và Quang học phi tuyến.
  • Các nhóm nghiên cứu thực nghiệm công nghệ nano: Các công thức giải tích và đồ thị phụ thuộc tham số trong luận án giúp định hướng thiết lập các thông số laser (bước sóng, biên độ xung, độ lệch cộng hưởng) trong các thí nghiệm quang phổ phân giải thời gian siêu nhanh.

Câu hỏi thường gặp

1. Bản chất của phương pháp hàm sóng tái chuẩn hóa được sử dụng trong luận án là gì?

Phương pháp hàm sóng tái chuẩn hóa là phương pháp cơ học lượng tử mô tả trạng thái của điện tử khi chịu tác dụng của một trường laser bơm mạnh có tần số gần cộng hưởng với hiệu hai mức năng lượng lượng tử hóa. Thay vì xem trường ngoài là một nhiễu loạn nhỏ, phương pháp này xây dựng hàm sóng của điện tử dưới dạng một trạng thái chồng chất của các trạng thái dừng ban đầu với các hệ số phụ thuộc thời gian được xác định chính xác từ phương trình Schrödinger phụ thuộc thời gian. Phương pháp này cho phép rút ra biểu thức giải tích rõ ràng của phổ năng lượng mới và bảo toàn xác suất chuyển dời lượng tử.

2. Cơ chế phân tách mức năng lượng trong hiệu ứng Stark quang học ba mức diễn ra như thế nào?

Khi laser bơm có năng lượng $\hbar\omega_p$ cộng hưởng với hiệu hai mức năng lượng của điện tử ($E_2^e - E_1^e$), tương tác lưỡng cực điện làm kết cặp hai trạng thái này. Kết quả là mỗi mức năng lượng điện tử $E_1^e$ và $E_2^e$ bị tách thành hai mức mới ($E_1^{e\pm}$ và $E_2^{e\pm}$). Khi chiếu laser dò $\hbar\omega_t$ để kích thích chuyển dời liên vùng từ mức thấp nhất của lỗ trống ($E_1^h$), quy tắc lọc lựa cho phép xảy ra hai chuyển dời đồng thời từ $E_1^h \to E_1^{e-}$ và $E_1^h \to E_1^{e+}$, dẫn đến sự xuất hiện của hai đỉnh hấp thụ trên phổ (hiệu ứng Stark quang học).

3. Phách lượng tử của exciton hình thành do đâu và chu kỳ phách phụ thuộc vào yếu tố nào?

Phách lượng tử hình thành do sự giao thoa lượng tử giữa hai chuyển dời quang từ trạng thái cơ bản của lỗ trống lên hai trạng thái chồng chất bị tách mức của điện tử ($E_1^{e-}$ và $E_1^{e+}$) được kích thích đồng thời. Cường độ hấp thụ phụ thuộc thời gian xuất hiện số hạng dao động điều hòa $\cos(2\Omega_R t)$. Chu kỳ phách lượng tử được xác định bởi $T_{beat} = \pi/\Omega_R$, trong đó $\Omega_R$ là tần số Rabi tổng quát phụ thuộc vào độ lệch cộng hưởng $\Delta\omega$ và yếu tố ma trận chuyển dời nội vùng $V_{21}$ (tỷ lệ thuận với biên độ laser bơm $A_p$).

4. So sánh đặc tính quang học giữa chấm lượng tử dạng quạt cầu và dạng đĩa ở cùng thể tích cho thấy điều gì?

Ở cùng thể tích, chấm lượng tử dạng quạt cầu có độ phân tách đỉnh hấp thụ trong hiệu ứng Stark quang học lớn hơn và chu kỳ phách lượng tử $T_{beat}$ ngắn hơn (tần số dao động phách cao hơn) so với chấm lượng tử dạng đĩa. Nguyên nhân là do cấu trúc dạng quạt cầu có mức độ giam giữ lượng tử và tích phân xen phủ hàm sóng dẫn đến yếu tố ma trận chuyển dời lưỡng cực nội vùng $V_{21}$ lớn hơn so với dạng đĩa.

5. Dạng thế giam giữ parabol khác biệt như thế nào so với thế vuông góc sâu vô hạn trong chấm lượng tử dạng đĩa?

Trong chấm lượng tử dạng đĩa với thế parabol, phổ năng lượng và các chuyển dời quang học phụ thuộc trực tiếp vào tần số giam giữ $\omega_0$. Khi tăng tần số $\omega_0$, các đỉnh phổ hấp thụ bị dịch chuyển xanh mạnh mẽ và chu kỳ phách lượng tử giảm nhanh. Ngoài ra, thế parabol cho phép kiểm soát liên tục phổ năng lượng thông qua thế điều biến ngoài một cách linh hoạt hơn so với thế vuông góc sâu vô hạn có thành thế cứng cố định.

Kết luận

Luận án tiến sĩ của tác giả Lê Thị Diệu Hiền đã nghiên cứu thành công và toàn diện hiệu ứng Stark quang học ba mức và hiện tượng phách lượng tử của exciton trong các chấm lượng tử bán dẫn dạng quạt cầu và dạng đĩa với thế vuông góc sâu vô hạn và thế parabol. Bằng việc vận dụng nhất quán phương pháp hàm sóng tái chuẩn hóa, tác giả đã làm sáng tỏ cơ chế vật lý của sự phân tách vạch quang phổ hấp thụ và quy luật động học dao động của cường độ hấp thụ theo thời gian. Các kết quả giải tích và số liệu tính toán thu được không chỉ hoàn thiện bức tranh lý thuyết về tương tác quang phi tuyến trong các cấu trúc nano thấp chiều phức tạp mà còn cung cấp cơ sở định lượng phục vụ thiết kế các linh kiện quang học siêu nhanh và xử lý thông tin lượng tử.
