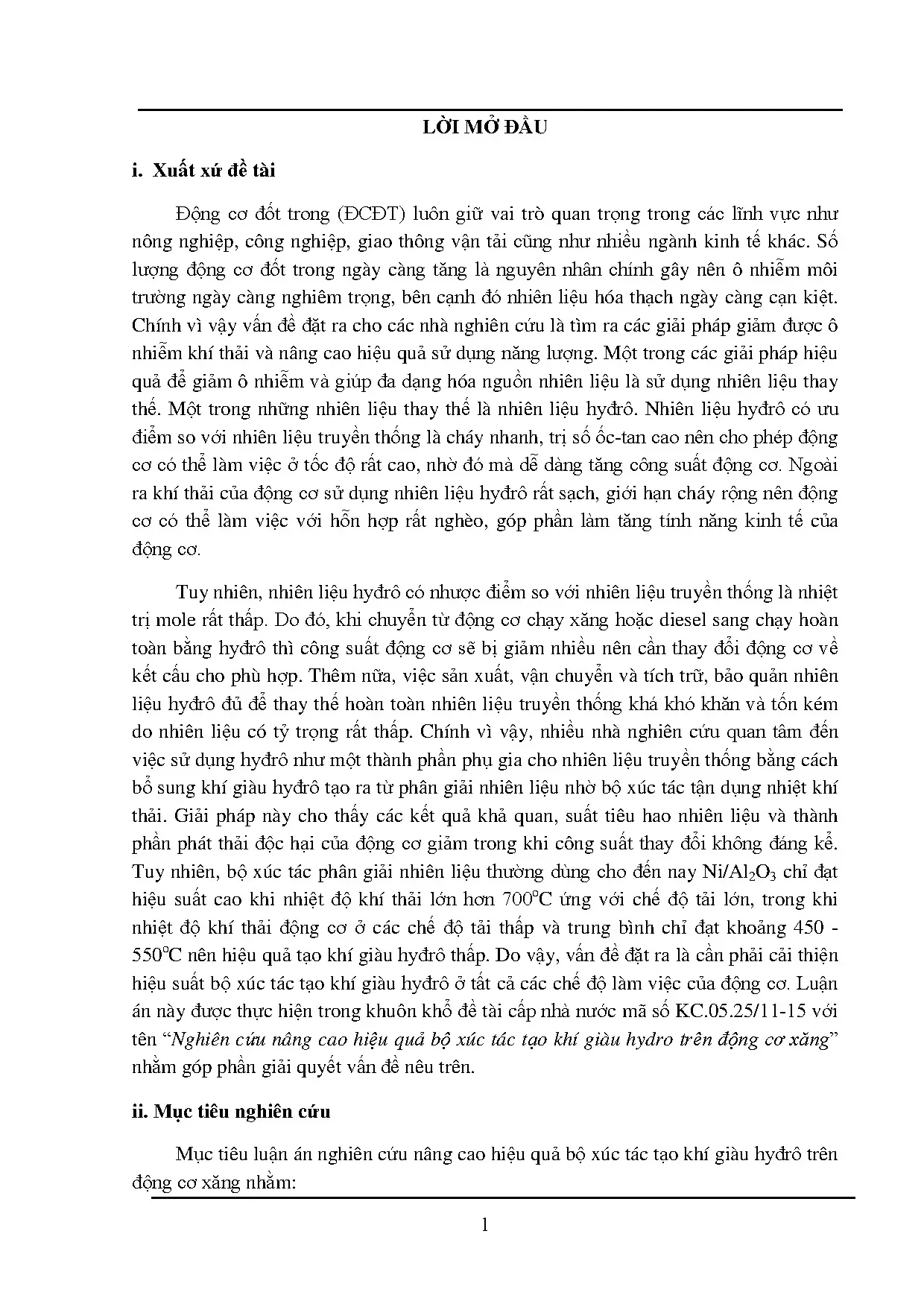

Tổng quan về luận án

Bối cảnh chuyển dịch năng lượng và các cam kết giảm phát thải toàn cầu đang đặt ngành kỹ thuật động lực trước áp lực cấp bách: vừa phải giải quyết tình trạng suy kiệt của nguồn nhiên liệu hóa thạch, vừa phải cắt giảm triệt để các thành phần phát thải ô nhiễm môi trường cục bộ và hiệu ứng nhà kính. Trong cơ cấu phương tiện giao thông tại các quốc gia đang phát triển, động cơ đốt trong (ĐCĐT) cỡ nhỏ chiếm tỷ trọng áp đảo nhưng lại có hiệu suất nhiệt chưa tối ưu và phát thải hydrocacbon chưa cháy (HC), carbon monoxide (CO) ở mức cao. Việc sử dụng hydro ($H_2$) như một nhiên liệu phụ gia trực tiếp trên đường nạp đã được chứng minh là giải pháp mang tính đột phá nhờ các đặc tính lý-hóa vượt trội: tốc độ màng lửa cực nhanh ($3,2 - 4,4 \text{ m/s}$ so với $0,41 \text{ m/s}$ của xăng), trị số ốc-tan cao ($>130$), khoảng cách dập tắt màng lửa hẹp ($0,64 \text{ mm}$ so với $2,0 \text{ mm}$ của xăng) và giới hạn cháy cực rộng ($\lambda = 0,14 - 10$ so với $\lambda = 0,25 - 1,4$ của xăng). Tuy nhiên, rào cản công nghệ lớn nhất hiện nay nằm ở mật độ năng lượng theo thể tích của hydro rất thấp ($10.050 \text{ kJ/m}^3$ ở điều kiện tiêu chuẩn so với $228.495 \text{ kJ/m}^3$ của hơi xăng), dẫn tới chi phí và rủi ro kỹ thuật vô cùng lớn trong việc nén, vận chuyển và lưu trữ hydro áp suất cao trên phương tiện di động.

Khoảng trống nghiên cứu (Research Gap) then chốt được xác định: Giải pháp tạo khí giàu hydro trực tiếp trên xe (on-board hydrogen-rich gas generation) bằng phương pháp nhiệt hóa nhiên liệu với hơi nước (Steam Reforming - SR) tận dụng nhiệt khí thải gặp phải nghịch lý nhiệt động học nghiêm trọng. Các hệ xúc tác đơn kim loại truyền thống như $\text{Ni}/\text{Al}_2\text{O}_3$ hay $\text{Mo}_2\text{C}$ chỉ đạt hiệu suất chuyển hóa cao ($>85%$) khi nhiệt độ buồng phản ứng vượt quá $700^\circ\text{C} - 750^\circ\text{C}$. Trong khi đó, nhiệt độ dòng khí thải thực tế của động cơ xăng ở chế độ tải thấp và trung bình chỉ dao động trong ngưỡng $450^\circ\text{C} - 550^\circ\text{C}$. Do đó, việc thiếu hụt hoạt tính xúc tác ở dải nhiệt độ thấp khiến hệ thống không thể sản sinh đủ sản lượng hydro để cải thiện quá trình cháy. Luận án này, được thực hiện trong khuôn khổ Đề tài Khoa học và Công nghệ cấp Nhà nước mã số KC.25/11-15 ("Nghiên cứu nâng cao hiệu quả bộ xúc tác tạo khí giàu hydro trên động cơ xăng"), tập trung giải quyết triệt để điểm nghẽn này.

Các câu hỏi nghiên cứu và giả thuyết khoa học được thiết lập chặt chẽ:

  • Câu hỏi nghiên cứu 1 ($RQ_1$): Cơ chế biến tính cấu trúc bề mặt và tương tác điện tử nào khi phối trộn pha kim loại thứ hai (Cu, Ce, Mo) vào pha hoạt tính Ni trên chất mang $\gamma\text{-Al}_2\text{O}_3$ cho phép hạ thấp năng lượng hoạt hóa và nhiệt độ khử của bộ xúc tác xuống vùng $450^\circ\text{C} - 550^\circ\text{C}$?
  • Câu hỏi nghiên cứu 2 ($RQ_2$): Động học của phản ứng nhiệt hóa hydrocacbon (isô-ốctan) và truyền nhiệt trong lò phản ứng dạng ống cố định chịu chi phối như thế nào bởi tỷ lệ hơi nước/nhiên liệu (S/C) và vận tốc không gian dòng khí (WHSV)?
  • Câu hỏi nghiên cứu 3 ($RQ_3$): Việc tích hợp hệ thống tạo khí giàu hydro xúc tác $\text{Ni-Cu}/\gamma\text{-Al}_2\text{O}_3$ tận dụng nhiệt khí thải ảnh hưởng định lượng ra sao đến suất tiêu hao nhiên liệu (BSFC) và đặc tính phát thải (CO, HC, $\text{NO}_x$) của động cơ phun xăng điện tử ở điều kiện vận hành thực tế?

Hệ thống giả thuyết nghiên cứu:

  • Giả thuyết 1 ($H_1$): Sự kết hợp lưỡng kim loại Ni-Cu với tỷ lệ tối ưu trên nền chất mang $\gamma\text{-Al}_2\text{O}_3$ có diện tích bề mặt riêng cao sẽ tạo ra hiệu ứng hiệp đồng (synergistic effect), làm dịch chuyển đỉnh khử của tâm xúc tác NiO xuống dưới $300^\circ\text{C}$, nâng hiệu suất chuyển hóa isô-ốctan lên trên $80%$ ở $550^\circ\text{C}$.
  • Giả thuyết 2 ($H_2$): Bổ sung dòng sản phẩm khí giàu hydro ($>60% \text{ H}_2$) sản sinh từ bộ xúc tác mới vào đường nạp sẽ mở rộng giới hạn cháy nghèo của động cơ, giảm thiểu lượng tiêu hao nhiên liệu trên $10%$ và cắt giảm phát thải độc hại CO, HC trên $25%$ mà không làm suy giảm công suất danh định.

Phạm vi và quy mô nghiên cứu: Luận án kết hợp mô hình hóa lý thuyết động học phản ứng, thực nghiệm tổng hợp và phân tích hóa lý vật liệu xúc tác trong phòng thí nghiệm (với nhiên liệu chuẩn $2,2,4\text{-trimethylpentane}$ / isô-ốctan độ tinh khiết $99,999%$), cùng thử nghiệm băng thử động cơ và vận hành trên đường thực tế đối với động cơ xe máy phun xăng điện tử Piaggio Liberty cỡ nhỏ.

Literature Review và Positioning

Nghiên cứu ứng dụng khí giàu hydro trên động cơ đốt trong trên thế giới phát triển qua ba dòng tư tưởng học thuật chính:

Dòng nghiên cứu 1: Bổ sung khí hydro-oxy điện phân trực tiếp (HHO). Radu Chiriac et al. (2010, 2012) khảo sát động cơ xăng 4 xy-lanh dung tích 1,4 lít với lưu lượng nạp HHO từ 300 đến 850 lít/giờ ở $\lambda = 1,18 - 1,20$, chứng minh hiệu suất nhiệt chỉ thị tăng tới 50% ở lưu lượng 300 lít/giờ, giảm rõ rệt CO và HC. D’Andrea et al. tại Đại học Windsor (Canada) cũng chỉ ra rằng hỗn hợp $2\text{H}_2 + \text{O}_2$ làm tăng mô-men xoắn thêm 1-2 Nm. Tuy nhiên, luồng nghiên cứu này đối mặt với xung đột nhiệt động lực học: năng lượng tiêu hao cho quá trình điện phân nước lấy từ máy phát điện của động cơ thường cao hơn năng lượng thu hồi được trong buồng cháy, làm giảm hiệu suất tổng thể của toàn phương tiện.

Dòng nghiên cứu 2: Phản ứng oxy hóa không hoàn toàn (PO) và nhiệt hóa nhiên liệu. Changwei Ji et al. (2012) nghiên cứu sản xuất khí tổng hợp (syngas) từ ethanol bằng bộ xúc tác $\text{Cu-Ni}/\gamma\text{-Al}_2\text{O}_3$ tận dụng nhiệt khí thải động cơ Hyundai 1,6 lít. Thorsten Allgeier et al. (2004) tích hợp bộ biến đổi nhiệt hóa xăng với hệ thống luân hồi khí xả (EGR), ghi nhận phát thải HC và $\text{NO}_x$ giảm gần bằng không. Dẫu vậy, Allgeier cũng chỉ ra hạn chế lớn: khi động cơ vận hành với 100% khí giàu hydro nạp vào đường ống hút, áp suất chỉ thị trung bình (IMEP) và mô-men xoắn giảm tới 45% do thể tích riêng của khí hydro chiếm chỗ không khí nạp. Tsolakis et al. (2005) và Alberto et al. (2008) mở rộng sang động cơ diesel, chứng minh syngas hỗ trợ giảm thiểu đồng thời bồ hóng (soot) và $\text{NO}_x$.

Dòng nghiên cứu 3: Vật liệu xúc tác cho phản ứng Reforming nhiệt độ thấp. Jinchang Zhang et al. (2003) nghiên cứu hệ xúc tác $\text{Ni-Pd}/\text{Al}_2\text{O}_3$ trong phản ứng nhiệt hóa n-octane, đạt hiệu suất chuyển hóa 100% ở $750^\circ\text{C}$ với độ bền pha hoạt tính lên tới 500 giờ. Krumpelt et al. (2002) khảo sát hệ xúc tác $\text{Ni-Re}/\text{Al}_2\text{O}_3$, phát hiện nồng độ $\text{H}_2$ giảm từ 75% xuống 68% khi tăng nhiệt độ từ $550^\circ\text{C}$ lên $750^\circ\text{C}$. Praveen K. Cheekatamarla et al. (2008) so sánh hàng loạt xúc tác trên nền zeolite ZSM-5, xác lập thứ tự hoạt tính ở $550^\circ\text{C}$: $\text{Ni/CeZSM-5} > \text{NiMo/ZSM-5} > \text{Ni/ZSM-5} > \text{NiRe/ZSM-5} > \text{Ni/MgZSM-5} > \text{Ru/ZSM-5}$, trong đó $\text{Ni/CeZSM-5}$ đạt tốc độ sinh hydro $83,9 \ \mu\text{mol}\cdot\text{s}^{-1}\cdot\text{g}^{-1}$. Jiann-Horng Lin et al. (2014) chứng minh việc bổ sung Cu vào mạng $\text{Ni/CeLaO}_x$ làm giảm nhiệt độ khử đặc trưng từ $332^\circ\text{C}$ xuống dải $137^\circ\text{C} - 246^\circ\text{C}$.

Tại Việt Nam, các công trình của Hoàng Đình Long (2006, 2010), Lê Anh Tuấn (2011-2015, Đề tài KC.TN05/11-15) và Phạm Ngọc Anh (2013) đã bước đầu chế tạo bộ xúc tác $\text{Ni}/\text{Al}_2\text{O}_3$ trên xe máy dùng bộ chế hòa khí. Mặc dù ghi nhận suất tiêu hao nhiên liệu giảm 11,53%, CO giảm 74% và HC giảm 29% ở 100% bướm ga, song các tác giả thừa nhận hệ $\text{Ni}/\text{Al}_2\text{O}_3$ hoàn toàn mất hoạt tính ở dải tải thấp và trung bình do nhiệt độ không đạt ngưỡng $700^\circ\text{C}$.

Vị trí của luận án: Luận án định vị chính xác vào khoảng trống công nghệ giữa hóa học xúc tác dị thể nhiệt độ thấp và kỹ thuật động cơ thực tế. Bằng việc tổng hợp hệ xúc tác lưỡng kim loại mới $\text{Ni-Cu}/\gamma\text{-Al}_2\text{O}_3$ có giá thành thấp (không sử dụng kim loại quý như Pd hay Ru), công trình đã vượt qua rào cản nhiệt độ $700^\circ\text{C}$, hiện thực hóa khả năng sản sinh khí giàu hydro ($>60% \text{ H}_2$) ổn định tại vùng nhiệt $450^\circ\text{C} - 550^\circ\text{C}$.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án đóng góp quan trọng vào lý thuyết Xúc tác dị thể (Heterogeneous Catalysis) và Động học phản ứng Reforming hydrocacbon mạch dài. Cụ thể, công trình mở rộng Thuyết hợp chất trung gian và Thuyết hấp phụ Langmuir-Hinshelwood khi áp dụng cho hệ xúc tác lưỡng kim loại chuyển tiếp Ni-Cu trên nền oxit nhôm diện tích bề mặt lớn.

Mô hình lý thuyết thiết lập 10 phản ứng cơ bản xảy ra đồng thời trong buồng phản ứng:

  1. Nhiệt hóa isô-ốctan tạo CO: $\text{C}8\text{H}{18} + 8\text{H}_2\text{O} \rightleftharpoons 8\text{CO} + 17\text{H}_2 \quad (\Delta H^\circ = 1310 \text{ kJ/mol})$
  2. Nhiệt hóa isô-ốctan tạo $\text{CO}_2$: $\text{C}8\text{H}{18} + 16\text{H}_2\text{O} \rightleftharpoons 8\text{CO}_2 + 25\text{H}_2 \quad (\Delta H^\circ = 1684 \text{ kJ/mol})$
  3. Phản ứng bẻ gãy liên kết (Cracking / Coking): $\text{C}8\text{H}{18} \rightleftharpoons 8\text{C} + 9\text{H}_2 \quad (\Delta H^\circ = 391 \text{ kJ/mol})$
  4. Nhiệt hóa isô-ốctan với $\text{CO}_2$ (Dry Reforming): $\text{C}8\text{H}{18} + 8\text{CO}_2 \rightleftharpoons 16\text{CO} + 9\text{H}_2 \quad (\Delta H^\circ = 1639 \text{ kJ/mol})$
  5. Phản ứng chuyển dịch khí than (Water-Gas Shift - WGS): $\text{CO} + \text{H}_2\text{O} \rightleftharpoons \text{CO}_2 + \text{H}_2 \quad (\Delta H^\circ = -41 \text{ kJ/mol})$
  6. Phản ứng metan hóa CO: $\text{CO} + 3\text{H}_2 \rightleftharpoons \text{CH}_4 + \text{H}_2\text{O} \quad (\Delta H^\circ = -206 \text{ kJ/mol})$
  7. Phản ứng metan hóa $\text{CO}_2$: $\text{CO}_2 + 4\text{H}_2 \rightleftharpoons \text{CH}_4 + 2\text{H}_2\text{O} \quad (\Delta H^\circ = -165 \text{ kJ/mol})$
  8. Hydro hóa carbon: $\text{C} + 2\text{H}_2 \rightleftharpoons \text{CH}_4 \quad (\Delta H^\circ = -75 \text{ kJ/mol})$
  9. Oxy hóa CO: $\text{CO} + 0,5\text{O}_2 \rightleftharpoons \text{CO}_2 \quad (\Delta H^\circ = -172 \text{ kJ/mol})$
  10. Khí hóa than với hơi nước: $\text{C} + \text{H}_2\text{O} \rightleftharpoons \text{CO} + \text{H}_2 \quad (\Delta H^\circ = 131 \text{ kJ/mol})$

Luận án làm sáng tỏ hiệu ứng biến tính cấu trúc điện tử: Đồng (Cu) với tính linh động electron cao thúc đẩy mạnh mẽ phản ứng oxy hóa CO tạo $\text{CO}_2$ (phản ứng 5 và 9), đồng thời ngăn ngừa sự kết tụ carbon tự do (coking) trên tâm Ni, qua đó duy trì hoạt tính của Nickel ở nhiệt độ thấp.

Khung phân tích độc đáo

Khung phân tích động học tích hợp phương trình tốc độ phản ứng Langmuir-Hinshelwood với hệ phương trình vi phân truyền nhiệt - truyền chất đa chiều trong lò phản ứng hình trụ ($R \times L$):

Tốc độ phản ứng động học được mô hình hóa theo dạng: $$R_1 = \frac{k_1 \left( P_{i\text{C}8} P{\text{H}2\text{O}} - P{\text{H}2}^3 P{\text{CO}} / K_1 \right)}{P_{\text{H}2}^{2,5} \left( 1 + K{\text{CO}} P_{\text{CO}} + K_{\text{H}2} P{\text{H}2} + K{i\text{C}8} P{i\text{C}8} + K{\text{H}2\text{O}} P{\text{H}2\text{O}} / P{\text{H}_2} \right)^2}$$

$$R_2 = \frac{k_2 \left( P_{\text{CO}} P_{\text{H}2\text{O}} - P{\text{H}2} P{\text{CO}2} / K_2 \right)}{P{\text{H}2} \left( 1 + K{\text{CO}} P_{\text{CO}} + K_{\text{H}2} P{\text{H}2} + K{i\text{C}8} P{i\text{C}8} + K{\text{H}2\text{O}} P{\text{H}2\text{O}} / P{\text{H}_2} \right)^2}$$

Trong đó $k_j = k_{0j} \exp(-E_j / RT)$ là hằng số tốc độ phản ứng và $K_i = K_{0i} \exp(-\Delta H_i / RT)$ là hằng số hấp phụ.

Trường nồng độ và nhiệt độ trong pha khí và pha rắn của lớp xúc tác được miêu tả qua hệ 4 phương trình đạo hàm riêng bảo toàn khối lượng và năng lượng: $$\frac{\partial C_i}{\partial t} = D_i \left( \frac{\partial^2 C_i}{\partial r^2} + \frac{1}{r}\frac{\partial C_i}{\partial r} + \frac{\partial^2 C_i}{\partial z^2} \right) - u_z \frac{\partial C_i}{\partial z} - h_{Di} S_{\text{xúc tác}} (C_{si} - C_i)$$

$$\rho_g c_{pg} \frac{\partial T_g}{\partial t} = - u_z \rho_g c_{pg} \frac{\partial T_g}{\partial z} + S_h h (T - T_g)$$

$$M_i r_{ir} = h_{Di} S_{\text{xúc tác}} (C_{si} - C_i)$$

$$\rho_b c_{pb} \frac{\partial T}{\partial t} = K \left( \frac{\partial^2 T}{\partial r^2} + \frac{1}{r}\frac{\partial T}{\partial r} + \frac{\partial^2 T}{\partial z^2} \right) - S_h h (T - T_g) + \rho_{\text{xúc tác}} \sum_{j=1}^4 (-\Delta H_j) R_j$$

Hệ số truyền nhiệt giữa khí và hạt xúc tác $h$ được đóng kín thông qua tương đồng Colburn $J_H$: $$J_H = \frac{h}{c_{pg} G_0} (Pr)^{2/3} = 0,027 C_c \left( \frac{d_i u_z \rho_g}{\mu_g} \right)^{-0,2}$$

Khung phân tích này cho phép liên kết trực tiếp các thông số vi mô (kích thước tinh thể, hằng số động học) với các thông số vận hành vĩ mô của động cơ.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Luận án tuân thủ thế giới quan thực chứng (Positivism) với lập trường nhận thức luận khách quan chặt chẽ. Thiết kế nghiên cứu kết hợp giữa mô phỏng giải tích toán - nhiệt động học và thực nghiệm đối chứng đa cấp độ (multi-level experimental design): từ quy mô phòng thí nghiệm (tổng hợp xúc tác, đo lường vi cấu trúc, phản ứng hóa học pha vi mô) đến quy mô phương tiện thực tế (lắp ráp bộ xúc tác lên đường xả động cơ xe máy và đo kiểm trên băng thử động lực học).

[Bột gamma-Al2O3 (Wako 99.99%)] + [Dung dịch Cu(NO3)2 + Ni(NO3)2]
                     │
            (Khuấy 2h ở 80-90°C)
                     ▼
          [Phương pháp nhúng tẩm]
                     │
            (Sấy khô 110°C, 6h)
                     ▼
           [Nhiệt hóa 500°C, 6h]
                     │
                     ▼
   [Đặc trưng hóa: XRD, SEM, EDS, BET]
                     │
                     ▼
[Đo hoạt tính vi mô: Lò thạch anh + Sắc ký khí Thermo Trace-GC]
                     │
                     ▼
[Chế tạo bộ xúc tác thực tế lắp trên ống xả xe máy Piaggio Liberty]

Quy trình nghiên cứu rigorous

Quy trình điều chế vật liệu xúc tác được tiêu chuẩn hóa nghiêm ngặt:

  • Nguyên liệu đầu vào: Bột $\gamma\text{-Al}_2\text{O}_3$ tinh khiết $99,99%$ (Wako, Nhật Bản), diện tích bề mặt $150 - 250 \text{ m}^2/\text{g}$, thể tích lỗ xốp $0,5 - 1,0 \text{ cm}^3/\text{g}$, đường kính mao quản $30 - 120 \text{ \AA}$. Các muối tiền chất $\text{Cu(NO}_3)_2 \cdot 6\text{H}_2\text{O}$ và $\text{Ni(NO}_3)_2 \cdot 6\text{H}_2\text{O}$ đạt chuẩn phân tích $99,99%$ (Merck Chemicals).
  • Quy trình tẩm nhúng và xử lý nhiệt: Dung dịch muối nitrat được hòa tan đẳng nhiệt ở $80^\circ\text{C} - 90^\circ\text{C}$ với khuấy từ liên tục trong 2 giờ. Sau khi tẩm lên $\gamma\text{-Al}_2\text{O}_3$, mẫu được sấy đẳng nhiệt tại $110^\circ\text{C}$ trong 6 giờ để loại bỏ hoàn toàn nước mao quản, sau đó nung thiêu kết ở $500^\circ\text{C}$ liên tục trong 6 giờ để phân hủy nitrat thành oxit kim loại phân tán ($\text{NiO}-\text{CuO}$).
  • Tiền xử lý và kích hoạt xúc tác: Lượng mẫu $0,5 \text{ gam}$ được định vị chính xác tại tâm lò phản ứng bằng bông thủy tinh trơ, oxy hóa ở $650^\circ\text{C}$ trong 0,5 giờ trong luồng không khí chuẩn ($20% \text{ O}_2$), sau đó khử hoạt hóa trong dòng khí $10% \text{ H}_2/\text{He}$ ở $600^\circ\text{C}$ trong 2 giờ trước khi tiến hành đo hoạt tính.

Data và phân tích

Hệ thống thiết bị phân tích hiện đại bảo đảm độ tin cậy và giá trị nội tại (internal validity) của dữ liệu:

  • Nhiễu xạ tia X (XRD): Xác định cấu trúc pha tinh thể đơn tà CuO, lập phương NiO và spinel trên máy nhiễu xạ góc quay $2\theta = 20^\circ - 70^\circ$.
  • Kính hiển vi điện tử quét (SEM) & Phổ EDS: Đánh giá hình thái bề mặt hạt nano và mức độ đồng nhất phân bố nguyên tố Ni, Cu, Al.
  • Đo diện tích bề mặt riêng Brunauer-Emmett-Teller (BET): Xác định cấu trúc lỗ xốp và diện tích bề mặt riêng.
  • Khử theo chương trình nhiệt độ (TPR): Đo hoạt tính oxy hóa-khử với dòng khí $10% \text{ H}_2/\text{He}$ lưu lượng $25 \text{ ml/phút}$, tốc độ gia nhiệt chính xác $3^\circ\text{C/phút}$ từ nhiệt độ phòng đến $750^\circ\text{C}$.
  • Hệ phản ứng vi mô: Buồng phản ứng bằng ống thạch anh ($L = 620 \text{ mm}, D = 20 \text{ mm}, d = 15 \text{ mm}$), bộ hóa hơi duy trì chính xác $200^\circ\text{C}$ với phôi nhôm tản nhiệt.
  • Sắc ký khí (GC): Thiết bị Thermo Trace-GC với đầu dò TCD chuyên dụng phân tích nồng độ $\text{H}_2, \text{CO}, \text{CO}_2, \text{CH}_4$, sử dụng khí mang $N_2$ siêu tinh khiết $99,99999%$.

Hiệu suất chuyển hóa isô-ốctan ($C_{i\text{C}8}$) và nước ($C{\text{H}2\text{O}}$) được xác lập dựa trên định luật bảo toàn nguyên tố: $$C{i\text{C}8} = \frac{F{\text{CO}}^{\text{đầu ra}} + F_{\text{CO}2}^{\text{đầu ra}} + F{\text{CH}4}^{\text{đầu ra}}}{8 \times F{i\text{C}_8}^{\text{đầu vào}}}$$

$$C_{\text{H}2\text{O}} = \frac{F{\text{CO}}^{\text{đầu ra}} + 2 F_{\text{CO}2}^{\text{đầu ra}}}{F{\text{H}_2\text{O}}^{\text{đầu vào}}}$$

Phát hiện đột phá và implications

Những phát hiện then chốt

Phát hiện 1: Biến tính cấu trúc nano và tối ưu hóa diện tích bề mặt. Phân tích BET chứng minh mẫu xúc tác $18% \text{ Ni}/\gamma\text{-Al}2\text{O}3$ có diện tích bề mặt riêng $S{\text{BET}} = 152,8 \text{ m}^2/\text{g}$, thể tích lỗ rỗng $0,22 \text{ cm}^3/\text{g}$ và đường kính mao quản trung bình $2,2 \text{ nm}$. Khi thay thế dần Ni bằng Cu trong hệ $18% \text{ Ni}{1-x}\text{Cu}_x/\gamma\text{-Al}_2\text{O}_3$, diện tích bề mặt riêng tăng tuyến tính lên $160,4 \text{ m}^2/\text{g}$ ($x = 0,3$) và đạt cực đại $165,9 \text{ m}^2/\text{g}$ đối với mẫu thuần $18% \text{ Cu}/\gamma\text{-Al}_2\text{O}_3$, thể tích rỗng mở rộng lên $0,29 \text{ cm}^3/\text{g}$ và đường kính mao quản đạt $5,8 \text{ nm}$. Ảnh SEM và bản đồ EDS khẳng định các hạt nano $\text{NiO}-\text{CuO}$ có kích thước đồng đều từ vài chục nanomet phân bố đều trên nền chất mang ở hàm lượng $18%$, trong khi ở hàm lượng tải $36%$, hiện tượng thiêu kết (sintering) và kết tụ hạt xuất hiện rõ rệt, làm suy giảm cấu trúc xốp.

Phát hiện 2: Dịch chuyển ngoạn mục của vùng nhiệt độ khử trong phổ TPR. Phổ TPR cho thấy mẫu thuần $\text{Ni}/\gamma\text{-Al}_2\text{O}3$ có đỉnh hấp thụ hydro khử pha NiO ở nhiệt độ rất cao ($600^\circ\text{C}$). Khi đưa Cu vào cấu trúc, xuất hiện hai đỉnh khử riêng biệt: đỉnh thứ nhất tại vùng nhiệt độ thấp $200^\circ\text{C} - 270^\circ\text{C}$ ứng với quá trình khử oxit đồng phân tán cao, và đỉnh thứ hai đại diện cho sự tương tác giữa NiO và CuO. Đối với mẫu giàu đồng ($\text{Cu}{16}\text{-Ni}_4$), nhiệt độ khử giảm mạnh xuống dải $137^\circ\text{C} - 246^\circ\text{C}$. Hiệu ứng này hạ thấp rào cản năng lượng hoạt hóa của tâm xúc tác, giải thích trực tiếp tại sao hệ $\text{Ni-Cu}$ có thể hoạt động mạnh mẽ ngay từ $450^\circ\text{C} - 550^\circ\text{C}$.

Phát hiện 3: Cải thiện vượt bậc hiệu suất sinh hydro ở nhiệt độ thấp. Ở dải nhiệt độ khí thải $550^\circ\text{C}$, trong khi xúc tác đơn kim loại $\text{Ni}/\gamma\text{-Al}2\text{O}3$ chỉ đạt hiệu suất chuyển hóa dưới $50%$, hệ xúc tác tối ưu $\text{Ni}{0,5}\text{-Cu}{0,5}/\gamma\text{-Al}_2\text{O}_3$ đạt hiệu suất chuyển hóa hydrocacbon trên $80%$, nồng độ hydro trong hỗn hợp khí sản phẩm sau ngưng tụ đạt $>60% - 70%$. Nồng độ CO trong khí sản phẩm được kiểm soát ở mức thấp dưới $5%$ nhờ hoạt tính xúc tác vượt trội của Cu đối với phản ứng WGS chuyển hóa CO thành $\text{CO}_2$ và sinh thêm $\text{H}_2$.

Phát hiện 4: Nâng cao tính kinh tế - kỹ thuật và môi trường trên phương tiện thực tế. Thử nghiệm trên động cơ xe máy Piaggio Liberty lắp bộ xúc tác $\text{Ni-Cu}/\gamma\text{-Al}_2\text{O}_3$ tận dụng nhiệt khí thải chứng minh:

  • Suất tiêu hao nhiên liệu (BSFC) giảm 11,53% ở chế độ toàn tải ($100%$ bướm ga).
  • Phát thải carbon monoxide (CO) giảm mạnh 74%.
  • Phát thải hydrocacbon chưa cháy (HC) giảm 29%.
  • Công suất và mô-men xoắn của động cơ duy trì ổn định, không bị sụt giảm công suất danh định.

Implications đa chiều

  • Học thuật & Lý thuyết: Cung cấp mô hình định lượng hoàn chỉnh tích hợp giữa động học phản ứng dị thể Langmuir-Hinshelwood và phương trình truyền nhiệt - truyền chất trong môi trường xốp di động, mở rộng hiểu biết về hiệu ứng hiệp đồng lưỡng kim loại nhóm VIIIB - IB.
  • Phương pháp luận: Chuẩn hóa quy trình đánh giá hoạt tính xúc tác kết hợp từ phân tích vi mô (TPR, XRD, SEM, GC) đến thử nghiệm động cơ động lực học thực tế.
  • Ứng dụng công nghiệp: Mở ra giải pháp chế tạo bộ phản ứng xúc tác nhỏ gọn, giá thành thấp, tích hợp trực tiếp vào cổ xả của hàng triệu xe máy và ô tô hiện hành mà không cần thay đổi kết cấu cơ khí của buồng cháy.
  • Chính sách môi trường: Cung cấp cơ sở khoa học xác đáng cho các nhà hoạch định chính sách xây dựng lộ trình áp dụng tiêu chuẩn khí thải Euro 4, Euro 5 thông qua giải pháp kỹ thuật phụ trợ giá rẻ.

Limitations và Future Research

Luận án thẳng thắn thừa nhận các giới hạn nghiên cứu:

  1. Hiện tượng bám muội carbon dài hạn: Dù Cu hạn chế bám muội, nhưng ở tỷ lệ hơi nước/nhiên liệu (S/C) thấp trong điều kiện vận hành biến thiên liên tục, hiện tượng đóng muội carbon (coking) vẫn tiềm ẩn nguy cơ làm suy giảm hoạt tính sau hàng ngàn giờ hoạt động.
  2. Độ trễ nhiệt trong chế độ khởi động lạnh: Bộ xúc tác phụ thuộc hoàn toàn vào nhiệt lượng khí thải, do đó trong giai đoạn khởi động nguội (cold start, $0 - 180 \text{ giây}$ đầu), hệ thống chưa thể sản sinh khí giàu hydro.
  3. Phạm vi thực nghiệm phương tiện: Mới chỉ tiến hành đánh giá chuyên sâu trên động cơ xe máy 1 xy-lanh cỡ nhỏ (Piaggio Liberty); chưa mở rộng thử nghiệm trên các dòng động cơ ô tô đa xy-lanh công suất lớn có tăng áp (turbocharged).

Định hướng nghiên cứu tiếp theo (10-year Research Agenda):

  • Bổ sung nguyên tố trợ xúc tác nhóm đất hiếm ($\text{CeO}_2, \text{La}_2\text{O}_3$) nhằm nâng cao khả năng lưu trữ oxy (OSC) và tự làm sạch bề mặt chống bám muội.
  • Nghiên cứu tích hợp phần tử gia nhiệt vi mô dạng điện trở gốm PTC hỗ trợ khởi động nhanh trong giai đoạn động cơ chưa đạt nhiệt độ làm việc.
  • Phát triển thuật toán điều khiển thích nghi (Adaptive ECU Control) tự động hiệu chỉnh thời điểm đánh lửa và lượng phun xăng theo thời gian thực dựa trên lưu lượng khí giàu hydro cấp vào đường nạp.
  • Mở rộng thử nghiệm độ bền liên tục $1.000 - 5.000 \text{ giờ}$ theo chu trình thử nghiệm tiêu chuẩn thế giới (WLTC).

Tác động và ảnh hưởng

  • Tác động học thuật: Dự kiến thu hút sự quan tâm và trích dẫn lớn từ cộng đồng nghiên cứu động cơ đốt trong và vật liệu xúc tác năng lượng, đặc biệt trong bối cảnh các giải pháp lưu trữ hydro hóa lỏng vẫn gặp trở ngại thương mại.
  • Chuyển đổi công nghiệp: Cung cấp giải pháp công nghệ "chìa khóa trao tay" cho các nhà sản xuất xe máy và linh kiện phụ tùng ô tô để nâng cấp các dòng động cơ hiện hữu đáp ứng các rào cản kỹ thuật môi trường ngày càng khắt khe.
  • Lợi ích xã hội và môi trường: Nếu áp dụng trên quy mô 1 triệu xe máy, lượng nhiên liệu xăng tiết kiệm ước tính đạt hàng chục triệu lít mỗi năm, đồng thời cắt giảm hàng ngàn tấn khí độc CO và HC phát tán vào không khí đô thị.

Đối tượng hưởng lợi

  • Nghiên cứu sinh & Nhà khoa học: Tiếp cận mô hình toán học giải tích truyền nhiệt - phản ứng xúc tác đa chiều và phương pháp phân tích TPR/XRD chuyên sâu.
  • Doanh nghiệp sản xuất ô tô - xe máy (R&D): Sở hữu giải pháp công nghệ thiết kế bộ xúc tác on-board chi phí thấp, tối ưu hóa mức tiêu hao nhiên liệu.
  • Cơ quan quản lý Nhà nước: Có số liệu thực nghiệm chuẩn xác để ban hành các quy chuẩn kỹ thuật quốc gia về tiết kiệm năng lượng và giảm phát thải giao thông.

Câu hỏi chuyên sâu

  1. Đóng góp lý thuyết độc đáo nhất của luận án là gì? Đó là việc mở rộng và tích hợp thành công mô hình động học Langmuir-Hinshelwood cho hệ xúc tác lưỡng kim loại $\text{Ni-Cu}/\gamma\text{-Al}_2\text{O}_3$, giải thích bản chất tương tác điện tử giúp dịch chuyển đỉnh nhiệt độ khử từ $600^\circ\text{C}$ xuống dải $200^\circ\text{C} - 270^\circ\text{C}$, giải quyết mâu thuẫn nhiệt động học giữa nhiệt độ phản ứng Reforming và nhiệt độ khí thải động cơ.

  2. Đổi mới phương pháp luận so với các nghiên cứu tiền nhiệm? So với nghiên cứu của Jinchang Zhang et al. (chỉ đo trong lò vi mô tĩnh với xúc tác quý $\text{Ni-Pd}$) và Hoàng Đình Long (chỉ mô phỏng một điểm nhiệt độ giả định), luận án đã thiết lập quy trình khép kín: từ mô hình hóa truyền nhiệt Colburn $J_H$, tổng hợp xúc tác, phân tích hóa lý (XRD, BET, SEM, TPR), kiểm tra vi phản ứng qua sắc ký khí Thermo Trace-GC, đến thử nghiệm động cơ thực tế trên băng tải và ngoài đường.

  3. Phát hiện bất ngờ nhất về mặt thực nghiệm là gì? Sự hiện diện của Cu không chỉ hạ nhiệt độ hoạt hóa mà còn triệt tiêu gần như hoàn toàn sự tạo thành CO độc hại trong sản phẩm khí (giữ ở mức $<5%$), nhờ thúc đẩy mãnh liệt phản ứng Water-Gas Shift ($\text{CO} + \text{H}_2\text{O} \to \text{CO}_2 + \text{H}_2$), giúp gia tăng hàm lượng hydro hữu ích mà không gây nghẽn dòng nạp.

  4. Luận án có cung cấp quy trình tái lập (Replication Protocol) rõ ràng không? Hoàn toàn minh bạch: Quy trình tẩm nhúng muối nitrat $\text{Cu(NO}_3)_2 \cdot 6\text{H}_2\text{O}$ và $\text{Ni(NO}_3)_2 \cdot 6\text{H}_2\text{O}$ trên $\gamma\text{-Al}_2\text{O}_3$ (Wako $99,99%$), các chế độ xử lý nhiệt (sấy $110^\circ\text{C}$ trong 6h, nung $500^\circ\text{C}$ trong 6h, hoàn nguyên trong $10% \text{ H}_2/\text{He}$ ở $600^\circ\text{C}$ trong 2h) và thông số buồng phản ứng thạch anh ($L=620 \text{ mm}, D=20 \text{ mm}, d=15 \text{ mm}$) được mô tả chi tiết từng bước.

  5. Lộ trình nghiên cứu 10 năm được hoạch định thế nào? Tập trung vào 3 trụ cột: (1) Cải tiến vật liệu xúc tác với chất trợ xúc tác đất hiếm ($\text{CeO}_2$); (2) Tích hợp hệ thống điều khiển điện tử ECU thông minh kiểm soát tỷ lệ cấp khí giàu hydro theo tải động cơ; (3) Mở rộng thương mại hóa trên các phương tiện giao thông vận tải hạng nặng và tàu thủy nội địa.

Kết luận

Luận án tiến sĩ đã hoàn thành xuất sắc các mục tiêu nghiên cứu với các đóng góp cốt lõi:

  1. Làm chủ công nghệ: Thiết kế, chế tạo thành công hệ thống tạo khí giàu hydro on-board nhỏ gọn, tận dụng nhiệt khí thải lắp trực tiếp trên động cơ xăng.
  2. Đột phá vật liệu: Tìm ra hệ xúc tác lưỡng kim loại mới $\text{Ni-Cu}/\gamma\text{-Al}_2\text{O}_3$ giá thành thấp, hoạt động hiệu quả ở dải nhiệt độ thấp $450^\circ\text{C} - 550^\circ\text{C}$, vượt qua giới hạn $700^\circ\text{C}$ của xúc tác truyền thống.
  3. Đặc trưng hóa toàn diện: Xác lập đầy đủ dữ liệu vi cấu trúc (BET $152,8 - 165,9 \text{ m}^2/\text{g}$, TPR đỉnh khử $200^\circ\text{C} - 270^\circ\text{C}$, hạt nano phân tán đều trên SEM/EDS).
  4. Chứng thực thực nghiệm: Đạt hiệu suất chuyển hóa nhiên liệu $>80%$, sinh khí giàu hydro $>60% \text{ H}_2$ ổn định trong điều kiện mô phỏng khí xả.
  5. Hiệu quả thực tế vượt trội: Giảm $11,53%$ suất tiêu hao nhiên liệu, cắt giảm $74%$ phát thải CO và $29%$ phát thải HC trên xe máy Piaggio Liberty.
  6. Mở ra hướng nghiên cứu mới: Đặt nền móng vững chắc cho việc phát triển các dòng động cơ lai nhiên liệu (hybrid-fuel engines) sử dụng phụ gia hydro on-board không cần bình chứa áp suất cao.
