Bối cảnh và vấn đề nghiên cứu

Lịch sử phát triển của hệ thống truyền động điện gắn liền với phát minh động cơ không đồng bộ của Nikola Tesla vào năm 1888. Động cơ điện dần thay thế động cơ hơi nước – vốn là động lực chính của hai cuộc cách mạng công nghiệp đầu tiên trong thế kỷ 18 và 19. Sự xuất hiện của các van bán dẫn công suất lớn như Diode, BJT, Thyristor (SCR), TRIAC, GTO và IGBT đã tạo nên bước chuyển biến căn bản về chất và lượng cho các hệ thống truyền động và điều khiển điện hiện đại.

Trong môi trường công nghiệp phát triển nhanh chóng, các thiết bị điện tử công suất được ứng dụng ngày càng sâu rộng vào hệ truyền động thay đổi tốc độ, xe điện, năng lượng tái tạo, hàng không và thiết bị y tế. Tuy nhiên, các hệ thống này phải làm việc dưới điều kiện vận hành khắc nghiệt với nhiều tác nhân gây ứng suất vật lý. Do đó, việc nghiên cứu nguyên lý hoạt động của các linh kiện, khảo sát các bộ biến đổi chỉnh lưu và phân tích các yếu tố ảnh hưởng đến độ tin cậy của hệ thống là vấn đề cấp thiết nhằm giảm thiểu thời gian ngừng máy (downtime) và chi phí bảo trì.

Nhiệm vụ nghiên cứu của đồ án bao gồm ba nội dung chính:

  1. Phân loại, phân tích cấu tạo, nguyên lý làm việc, đặc tính tĩnh Volt – Ampere (V – A), đặc tính động cũng như mạch kích lái và bảo vệ của các linh kiện điện tử công suất điển hình.
  2. Khảo sát cấu trúc mạch, giản đồ dạng sóng, quá trình chuyển mạch và phương pháp tính toán giải tích các bộ chỉnh lưu có điều khiển một pha và ba pha.
  3. Tổng hợp và phân tích các tác nhân gây ứng suất môi trường, các cơ chế hư hỏng của linh kiện và các giải pháp kỹ thuật nâng cao độ tin cậy cho hệ thống điện tử công suất trong công nghiệp.

Đối tượng và phạm vi nghiên cứu:

  • Đối tượng nghiên cứu: Các phần tử bán dẫn công suất (Diode, BJT, MOSFET, IGBT, SCR, TRIAC, GTO), cấu trúc mạch chỉnh lưu có điều khiển một pha và ba pha, cùng các tham số ảnh hưởng đến độ tin cậy của hệ thống điện tử công suất.
  • Phạm vi không gian và thời gian: Đồ án tốt nghiệp đại học hệ chính quy ngành Điện Tự Động Công Nghiệp, thực hiện tại Trường Đại học Quản lý và Công nghệ Hải Phòng năm 2019.

Cơ sở lý thuyết và phương pháp

Đồ án xây dựng nội dung dựa trên nền tảng lý thuyết vật lý bán dẫn, lý thuyết mạch điện tử công suất và giải tích mạch điện:

  • Khung lý thuyết và mô hình: Cấu trúc tiếp giáp P-N; hàng rào điện thế tiếp giáp ($0,6\text{ V}$); đặc tính V – A của các van bán dẫn; định luật Kirchhoff 2 trong phân tích mạch chỉnh lưu cầu ($U_d = U_{dA} - U_{dK}$); lý thuyết góc kích điều khiển ($\alpha = X - X_0$) với thời điểm mở tự nhiên $X_0$ ($X_0 = 0$ đối với chỉnh lưu một pha, $X_0 = \pi/6 = 30^\circ$ đối với chỉnh lưu ba pha).
  • Phương pháp nghiên cứu:
    • Phương pháp phân tích – tổng hợp lý thuyết: Hệ thống hóa nguyên lý đóng ngắt, điều kiện dẫn dòng và khóa van của từng nhóm linh kiện có điều khiển và không điều khiển.
    • Phương pháp giải tích toán học mạch điện tử: Thiết lập các công thức tích phân xác định trị trung bình điện áp chỉnh lưu ($U_d$), dòng điện trung bình tải ($I_d$), dòng điện trung bình qua van ($I_{SCR}$), công suất tải ($P_d$) và điện áp ngược cực đại đặt lên van ($U_{n\max}$).
    • Phương pháp phân tích giản đồ thời gian: Khảo sát quá trình chuyển mạch động ($t_{on}, t_{off}$), trật tự kích xung đơn/xung đôi cách nhau $120^\circ$ điện và phân tích dạng sóng điện áp, dòng điện ở chế độ dòng liên tục và gián đoạn.
    • Phương pháp khảo sát ứng suất môi trường: Đánh giá ảnh hưởng của nhiệt độ, độ rung, độ ẩm, bụi bẩn, nhiễu điện từ (EMI) và bức xạ tác động lên các phần tử cấu thành.
  • Nguồn dữ liệu: Các công thức tính toán giải tích lý thuyết mạch điện tử công suất, số liệu tham số định mức của linh kiện bán dẫn công nghiệp và tài liệu kỹ thuật chuyên ngành Điện tự động công nghiệp.

Nội dung chính theo từng chương

Chương 1: Các linh kiện điện tử công suất

Chương 1 phân loại và phân tích chi tiết cấu tạo, nguyên lý làm việc, đặc tính đóng ngắt và mạch phụ trợ của các linh kiện bán dẫn công suất. Tác giả phân chia linh kiện thành 3 nhóm chức năng:

  • Nhóm không điều khiển: Diode, DIAC.
  • Nhóm điều khiển kích đóng: SCR (Thyristor), TRIAC.
  • Nhóm điều khiển kích ngắt hoàn toàn: BJT, MOSFET, IGBT, GTO.
Linh kiện Cấu trúc lớp / Cực Điều kiện kích dẫn / kích ngắt Thông số & Giới hạn làm việc Mạch kích & Mạch bảo vệ
Diode Mối nối P-N (Anode A, Cathode K) $U_{AK} > U_0$ ($0,3 \div 0,6\text{ V}$) tự dẫn; $U_{AK} < U_0$ tự ngắt Điện áp ngược cực đại $U_{RM}$, dòng thuận cực đại $I_{FM}$, dòng rò vài $\text{mA}$ Mạch lọc RC mắc song song để hạn chế quá áp chuyển mạch
BJT Cấu trúc 3 lớp N-P-N hoặc P-N-P (Base B, Collector C, Emitter E) Điều khiển bằng dòng $i_B$. Đóng khi $I_B \ge I_{B(sat)}$; ngắt khi $I_B = 0$ Thời gian đóng $t_{on}$ vài $\mu\text{s}$, ngắt $t_{off} > 10\mu\text{s}$; nhiệt độ làm việc cực đại $150^\circ\text{C}$ Cách ly bằng biến áp xung hoặc Optron; bảo vệ bằng mạch RC song song C-E và cuộn kháng $L_s$ nối tiếp
MOSFET Cấu trúc cực Gate (G), Drain (D), Source (S) Kích bằng điện áp liên tục $U_{GS} > 0$; ngắt khi $U_{GS}$ thấp hơn ngưỡng Điện áp kích cực cổng tối đa $\pm 20\text{ V}$; ứng dụng công suất nhỏ (vài $\text{kW}$) Cách ly bằng biến áp xung / Optron; điện trở dẫn lớn gây tổn hao dẫn lớn
IGBT Cấu trúc tích hợp Transistor và MOSFET (G, C, E) Kích dẫn bằng xung điện áp đặt vào cổng G Phạm vi công suất tới $10\text{ MW}$; thời gian đóng ngắt vài $\mu\text{s}$; sụt áp dẫn vừa phải Sử dụng IC kích lái chuyên dụng hoặc tích hợp trong Module công suất thông minh (IPM)
SCR Cấu trúc 4 lớp P-N-P-N (Anode A, Cathode K, Gate G) Kích dẫn khi $U_{AK} > 0$ và có xung dòng $I_G > 0$; tự duy trì dẫn Chịu áp $5 \div 7\text{ kV}$ (đạt tới hàng chục $\text{kV}$), dòng trung bình $5000\text{ A}$, sụt áp $1,5 \div 3\text{ V}$ Mạch kích cách ly biến áp xung; bảo vệ quá dòng bằng cuộn cảm nối tiếp, quá áp bằng mạch RC/RCD song song
TRIAC 2 SCR mắc đối song, cực $M_1, M_2, G$ Kích dẫn theo 2 chiều bằng xung dòng $I_G$ dương hoặc âm Đặc tính V – A đối xứng qua gốc tọa độ; không thể điều khiển ngắt bằng cực G Mạch kích điều khiển pha hai chiều tương tự SCR
GTO Cấu trúc 4 lớp có khả năng ngắt bằng cổng G Mở bằng xung dòng $I_G > 0$; ngắt bằng xung dòng âm $I_G < 0$ Xung kích mở phải duy trì liên tục suốt thời gian dẫn; thời gian ngắt kéo dài Mạch bảo vệ dùng tụ điện $C = 2\mu\text{F} \div 6\mu\text{F}$

Chương 2: Các bộ chỉnh lưu có điều khiển dùng điện tử công suất

Chương 2 trình bày nguyên lý biến đổi điện năng xoay chiều thành một chiều có điều chỉnh thông qua việc thay thế Diode bằng SCR, sử dụng góc kích $\alpha$.

  1. Tổng quan điều khiển và chỉnh lưu một pha:

    • Góc kích $\alpha$ xác định từ vị trí mở tự nhiên $X_0$: $\alpha = X - X_0$. Với mạch 1 pha, $X_0 = 0$.
    • Chỉnh lưu nửa chu kỳ có điều khiển: Dạng điện áp ngõ ra có 1 xung trong 1 chu kỳ nguồn.
      • Với tải thuần trở (R): Khi điện áp nguồn về 0, dòng tải $I_d = 0$ và điện áp $U_d = 0$.
      • Với tải $R-L-E$ (động cơ điện một chiều): Do điện cảm lưu trữ năng lượng, van tiếp tục dẫn khi áp nguồn đổi dấu cho đến khi $I_d = 0$, sau đó điện áp ngõ ra duy trì ở mức $U_d = E$.
      • Giá trị trung bình điện áp chỉnh lưu tải thuần trở tính theo tích phân: $$U_d = \frac{1}{2\pi} \int_{\alpha}^{\pi} U_m \sin(\omega t) d(\omega t) = \frac{\sqrt{2}U}{2\pi}(1 + \cos\alpha)$$
      • Dòng trung bình qua linh kiện: $I_{SCR} = I_d / 2$; điện áp ngược cực đại: $U_{n\max} = U_m$; dải điều khiển: $\alpha \in [0, 180^\circ]$.
    • Chỉnh lưu toàn kỳ (cầu một pha): Gồm dạng đối xứng (4 SCR) và không đối xứng (2 SCR kết hợp 2 Diode giúp đơn giản hóa mạch kích và hạ giá thành).

  2. Chỉnh lưu ba pha có điều khiển:

    • Chỉnh lưu ba pha hình tia:
      • Thời điểm mở tự nhiên $X_0 = 30^\circ$ ($\pi/6$). Van thuộc pha có điện áp tức thời cao nhất sẽ dẫn khi có xung kích.
      • Chu kỳ điện áp tải có 3 xung: $T_p = T/3$. Trị trung bình dòng qua mỗi SCR: $I_{SCR} = I_d / 3$.
      • Khi tải thuần trở với $\alpha > 30^\circ$, dòng tải chuyển sang chế độ gián đoạn. Khi $U_d < 0$ (với tải $R-L-E$), bộ chỉnh lưu làm việc ở chế độ nghịch lưu.
      • Tính toán số liệu mẫu trong đồ án:
        • Trường hợp tải $R = 10,\Omega, E = 50\text{ V}, L$ rất lớn, $U = 220\text{ V}, \alpha = \pi/3$: Dòng tải liên tục và phẳng.
        • Trường hợp tải $R = 10,\Omega, E = 0, L = 0, U = 220\text{ V}, \alpha = 60^\circ$: Dòng điện tải bị gián đoạn, trị trung bình điện áp $U_d = 148,6\text{ V}$, dòng điện trung bình $I_d = \frac{148,6}{10} = 14,86\text{ A}$, công suất tải $P_d = U_d \cdot I_d = 148,6 \cdot 14,86 = 2208,2\text{ W}$.
    • Chỉnh lưu ba pha hình cầu (6 SCR):
      • Mạch gồm nhóm Anode ($T_1, T_3, T_5$) và nhóm Cathode ($T_4, T_6, T_2$), điện áp tức thời ngõ ra xác định bởi định luật Kirchhoff 2: $U_d = U_{dA} - U_{dK}$.
      • Thứ tự chuyển mạch tuần hoàn giữa các cặp linh kiện: $(T_1, T_6) \to (T_1, T_2) \to (T_3, T_2) \to (T_3, T_4) \to (T_5, T_4) \to (T_5, T_6)$.
      • Điện áp tải có 6 xung trong một chu kỳ nguồn ($T_p = T/6$).
      • Kỹ thuật kích xung: Để kích dẫn thành công, xung kích phải được kích lặp lại (kỹ thuật kích đôi) với khoảng cách giữa xung chính và xung lặp lại là $120^\circ$ điện, hoặc sử dụng dạng chuỗi xung / xung kích liên tục.
Sơ đồ chỉnh lưu Số lượng van Số xung điện áp tải ($T_p$) Dải góc điều khiển $\alpha$ Dòng trung bình qua van ($I_{van}$) Đặc điểm chuyển mạch
Bán kỳ 1 pha 1 SCR 1 xung ($T$) $0 \div 180^\circ$ $I_d / 2$ Dòng tải dễ gián đoạn; điện áp ngược $U_{n\max} = U_m$
Cầu 1 pha không đối xứng 2 SCR + 2 Diode 2 xung ($T/2$) $0 \div 180^\circ$ $I_d / 2$ Tự triệt tiêu năng lượng cảm ứng qua diode, mạch kích đơn giản
Hình tia 3 pha 3 SCR 3 xung ($T/3$) $0 \div 180^\circ$ $I_d / 3$ $X_0 = 30^\circ$; tải R gián đoạn khi $\alpha > 30^\circ$
Hình cầu 3 pha 6 SCR 6 xung ($T/6$) $0 \div 180^\circ$ $I_d / 3$ Yêu cầu kích đôi cách nhau $120^\circ$ hoặc chuỗi xung liên tục

Chương 3: Độ tin cậy của hệ thống điện điện tử công suất dùng trong công nghiệp

Chương 3 tổng quan về vai trò của độ tin cậy và các thách thức vận hành trong môi trường công nghiệp:

  • Bối cảnh ứng dụng: Hệ thống điện tử công suất giữ vai trò trung tâm trong các hệ truyền động điều chỉnh tốc độ, phương tiện giao thông chạy điện (xe điện), hệ thống năng lượng tái tạo (điện gió, điện mặt trời), lưới điện chiếu sáng, máy bay điện và trang thiết bị y tế.
  • Các tác nhân gây ứng suất (stressors): Quá trình làm việc liên tục trong môi trường công nghiệp làm linh kiện suy giảm tuổi thọ do:
    • Nhiệt độ cao và chu kỳ biến thiên nhiệt gây mỏi cơ học mối hàn và lớp tiếp giáp bán dẫn.
    • Độ ẩm và bụi bẩn làm suy giảm khả năng cách điện, gây rò rỉ dòng và phóng điện bề mặt.
    • Rung động cơ học làm lỏng tiếp xúc và nứt gãy cơ học.
    • Nhiễu điện từ (EMI) và bức xạ gây sai lệch tín hiệu điều khiển tại mạch cổng kích.
  • Các phần tử xung yếu (dễ hư hỏng): Khóa bán dẫn công suất, tụ điện lọc (đặc biệt là tụ hóa phân cực), linh kiện từ tính (cuộn cảm, biến áp), mạch điều khiển, cảm biến dòng/áp và thiết bị phụ trợ.
  • Tác động hư hỏng: Sự cố hỏng hóc của một phần tử đơn lẻ dẫn đến việc ngừng hoạt động toàn bộ dây chuyền sản xuất (thời gian chết) và phát sinh chi phí sửa chữa, bảo trì lớn.
  • Tiềm năng nâng cao độ tin cậy: Tích hợp các mạch bảo vệ chủ động, cách ly quang/biến áp xung và áp dụng Module công suất thông minh (IPM - Intelligent Power Module) tích hợp sẵn phần tử đóng ngắt IGBT, mạch kích lái driver, cảm biến dòng điện và khối tự bảo vệ quá nhiệt, quá tải, ngắn mạch.

Kết quả và đóng góp

  • Kết quả kỹ thuật và số liệu tính toán:
    • Hệ thống hóa đầy đủ tham số làm việc của các van công suất: Diode ($U_0 = 0,3 \div 0,6\text{ V}$), BJT ($t_{on}$ vài $\mu\text{s}$, $t_{off} > 10\mu\text{s}$, nhiệt độ cực đại $150^\circ\text{C}$), MOSFET (áp kích $\pm 20\text{ V}$, dải công suất vài $\text{kW}$), IGBT (công suất tới $10\text{ MW}$), SCR (chịu áp $5 \div 7\text{ kV}$, dòng $5000\text{ A}$, sụt áp dẫn $1,5 \div 3\text{ V}$), GTO (tụ bảo vệ $2 \div 6\mu\text{F}$).
    • Giải quyết bài toán tính toán giải tích mạch chỉnh lưu tia 3 pha với tải thuần trở $R = 10,\Omega, U = 220\text{ V}, \alpha = 60^\circ$: Xác định điện áp trung bình $U_d = 148,6\text{ V}$, dòng điện trung bình tải $I_d = 14,86\text{ A}$ và công suất tác dụng tiêu thụ trên tải $P_d = 2208,2\text{ W}$.
    • Xác lập điều kiện kích dẫn của chỉnh lưu cầu ba pha 6 SCR: Phải duy trì xung kích kép lệch pha nhau $120^\circ$ điện hoặc chuỗi xung liên tục nhằm đảm bảo luôn có đồng thời hai van thuộc hai nhóm Anode và Cathode cùng thông.
  • Giải pháp kỹ thuật tác giả đề xuất:
    • Thiết kế mạch bảo vệ quá áp quá dòng cho van: Dùng mạch lọc RC/RCD song song để dập xung điện áp cao và cuộn kháng nối tiếp ($L_s$) để hạn chế tốc độ tăng dòng ($di/dt$).
    • Sử dụng mạch cách ly điều khiển bằng biến áp xung hoặc phần tử quang (Optron) nhằm ngăn cách an toàn giữa mạch điều khiển điện áp thấp và mạch động lực công suất lớn.
    • Khuyến nghị sử dụng Module công suất thông minh (IPM) tích hợp đa chức năng để nâng cao chỉ số an toàn và độ tin cậy vận hành công nghiệp.
  • Đóng góp của tác giả: Đồ án đã tổng hợp có hệ thống cơ sở lý thuyết và phương pháp tính toán giải tích các bộ biến đổi chỉnh lưu điều khiển dùng SCR, đồng thời phân tích cụ thể các yếu tố môi trường công nghiệp ảnh hưởng trực tiếp đến tuổi thọ của hệ thống điện tử công suất.

Hạn chế và hướng nghiên cứu tiếp

  • Hạn chế của đề tài:
    • Nội dung dừng lại ở mức độ tổng quan lý thuyết, phân tích giải tích và tính toán thông số theo mô hình mạch lý tưởng hóa; chưa tiến hành đo đạc thực nghiệm trên mô hình phần cứng thực tế.
    • Đồ án chưa triển khai mô phỏng kiểm chứng dạng sóng trên các phần mềm chuyên ngành (như MATLAB/Simulink hay PSIM).
    • Chương nghiên cứu về độ tin cậy mang tính chất định tính, chưa xây dựng mô hình toán học xác suất để tính toán các chỉ số độ tin cậy cụ thể như thời gian trung bình giữa các lần hỏng hóc (MTBF) hay tỷ lệ hỏng hóc ($\lambda$) của hệ thống.
  • Hướng nghiên cứu tiếp:
    • Xây dựng mô hình mô phỏng số chi tiết các chế độ quá độ và chuyển mạch động của bộ chỉnh lưu cầu 3 pha khi làm việc với các dạng tải phi tuyến phức tạp.
    • Thiết lập mô hình tính toán định lượng độ tin cậy, phân tích ứng suất nhiệt và ứng suất điện trường trên từng linh kiện bán dẫn cụ thể dưới các chu kỳ tải công nghiệp biến đổi.
    • Nghiên cứu thiết kế và chế tạo thử nghiệm mạch lái điều khiển xung kỹ thuật số sử dụng vi điều khiển/DSP tích hợp thuật toán tự chẩn đoán lỗi.

Giá trị tham khảo

  • Đối tượng sử dụng:
    • Sinh viên và học viên chuyên ngành Điện Tự Động Công Nghiệp, Kỹ thuật Điều khiển và Tự động hóa, Kỹ thuật Điện – Điện tử cần tài liệu tổng hợp về linh kiện công suất và chỉnh lưu có điều khiển.
    • Kỹ sư vận hành, bảo trì tại các nhà máy công nghiệp có sử dụng biến tần, bộ chỉnh lưu công suất và hệ truyền động điện.
  • Nội dung đáng tham khảo:
    • Cấu trúc mạch bảo vệ, mạch cách ly xung điều khiển (Optron, biến áp xung) cho BJT, MOSFET, SCR, GTO tại Chương 1.
    • Quy trình phân tích nhóm Anode – Cathode, trật tự kích xung đôi $120^\circ$ và phương pháp tính toán trị trung bình dòng/áp của bộ chỉnh lưu tia và cầu ba pha tại Chương 2.

Câu hỏi thường gặp

1. Các linh kiện bán dẫn công suất được phân chia thành những nhóm nào dựa trên khả năng điều khiển?
Dựa trên cổng điều khiển và khả năng đóng ngắt, linh kiện được phân thành 3 nhóm: (1) Nhóm không điều khiển (Diode, DIAC) – đóng ngắt phụ thuộc nguồn ngoài; (2) Nhóm điều khiển kích đóng (SCR, TRIAC) – chỉ kích mở bằng xung cổng điều khiển, không thể ngắt bằng cổng này; (3) Nhóm điều khiển kích ngắt hoàn toàn (BJT, MOSFET, IGBT, GTO) – có thể chủ động chuyển trạng thái từ đóng sang ngắt và ngược lại qua tín hiệu điều khiển.

2. Điểm khác biệt căn bản về phương thức điều khiển ngắt giữa SCR và GTO là gì?
SCR không thể ngắt bằng tín hiệu đưa vào cực điều khiển Gate (chỉ ngắt khi dòng qua van giảm về 0 hoặc bị đặt điện áp ngược). Ngược lại, GTO có khả năng ngắt dòng điện chủ động bằng cách cấp một xung dòng có giá trị âm ($I_G < 0$) vào cực Gate. Đồng thời, xung dòng kích mở của GTO phải duy trì liên tục trong suốt thời gian van dẫn.

3. Tại sao trong mạch chỉnh lưu cầu ba pha 6 SCR cần sử dụng phương pháp kích xung đôi hoặc chuỗi xung liên tục?
Để mạch chỉnh lưu cầu ba pha dẫn điện, dòng điện phải khép kín qua đồng thời 2 van (một van thuộc nhóm Anode và một van thuộc nhóm Cathode). Do các van mở lệch nhau góc $60^\circ$ điện, nên mỗi khi kích mở một van mới, cần cấp đồng thời một xung kích phụ lặp lại (cách xung chính $120^\circ$) cho van đang dẫn của nhóm đối diện để đảm bảo mạch luôn đủ điều kiện thông mạch.

4. Những tác nhân môi trường nào trong công nghiệp ảnh hưởng trực tiếp đến độ tin cậy của thiết bị điện tử công suất?
Các tác nhân ứng suất chính gồm: nhiệt độ cao làm suy giảm cách điện và tăng nhiệt độ mối nối tiếp giáp; độ ẩm và bụi bẩn gây rò điện và đánh thủng bề mặt; độ rung cơ học gây mỏi tiếp xúc; cùng với nhiễu điện từ (EMI) và bức xạ gây lỗi tín hiệu điều khiển mạch kích.

5. Module IGBT thông minh (IPM) tích hợp những thành phần nào để nâng cao độ tin cậy?
Module IPM được chế tạo theo công nghệ tích hợp mật độ cao, tích hợp bên trong gồm: các phần tử khóa bán dẫn IGBT, mạch kích lái (driver), cảm biến dòng điện và các mạch chức năng tự bảo vệ chống quá nhiệt, quá dòng, quá áp và ngắn mạch.

Kết luận

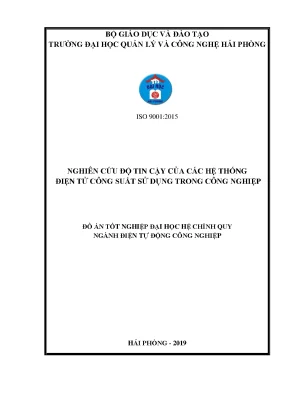

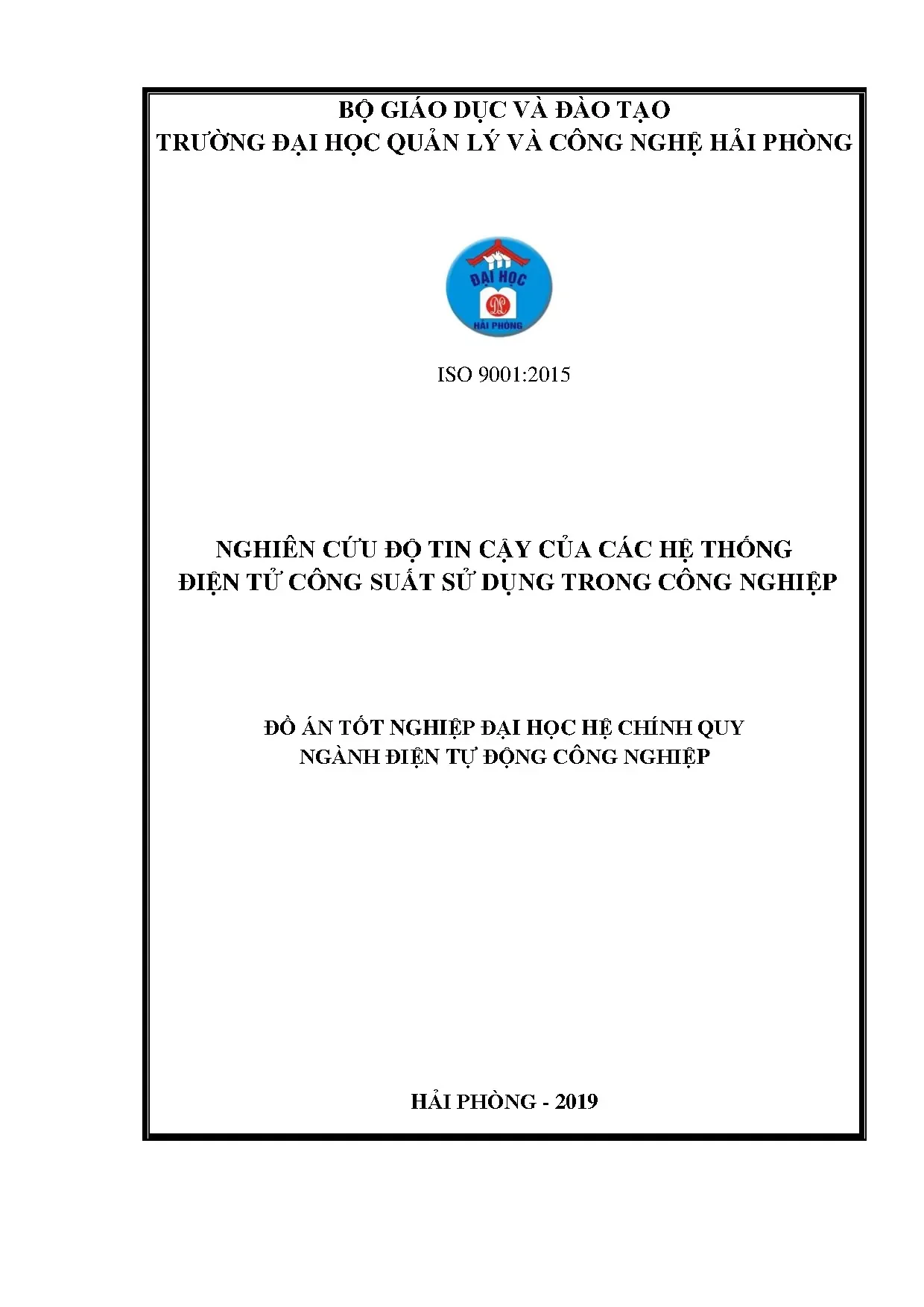

Đồ án "Nghiên cứu độ tin cậy của các hệ thống điện tử công suất sử dụng trong công nghiệp" của tác giả Đào Văn Phán đã hệ thống hóa toàn diện lý thuyết về các linh kiện bán dẫn công suất và cấu trúc mạch chỉnh lưu có điều khiển một pha, ba pha. Nghiên cứu cung cấp các phương trình giải tích, giản đồ chuyển mạch xung đôi $120^\circ$ và các ví dụ tính toán số liệu cụ thể cho mạch chỉnh lưu công nghiệp. Đồng thời, tác giả đã chỉ ra các tác nhân môi trường gây suy giảm tuổi thọ thiết bị và đề xuất giải pháp ứng dụng mạch bảo vệ cùng Module công suất thông minh (IPM) nhằm đảm bảo độ tin cậy vận hành trong sản xuất tự động hóa.
