Nghiên Cứu Đặc Trưng Điện Hóa Vật Liệu Fe2O3@C Làm Điện Cực Âm Trong Pin Fe-Khí

Nghiên cứu chế tạo vật liệu FeO3C với đặc trưng điện hóa, ứng dụng làm điện cực âm cho pin Fe khí, mở ra tiềm năng mới trong công nghệ pin.

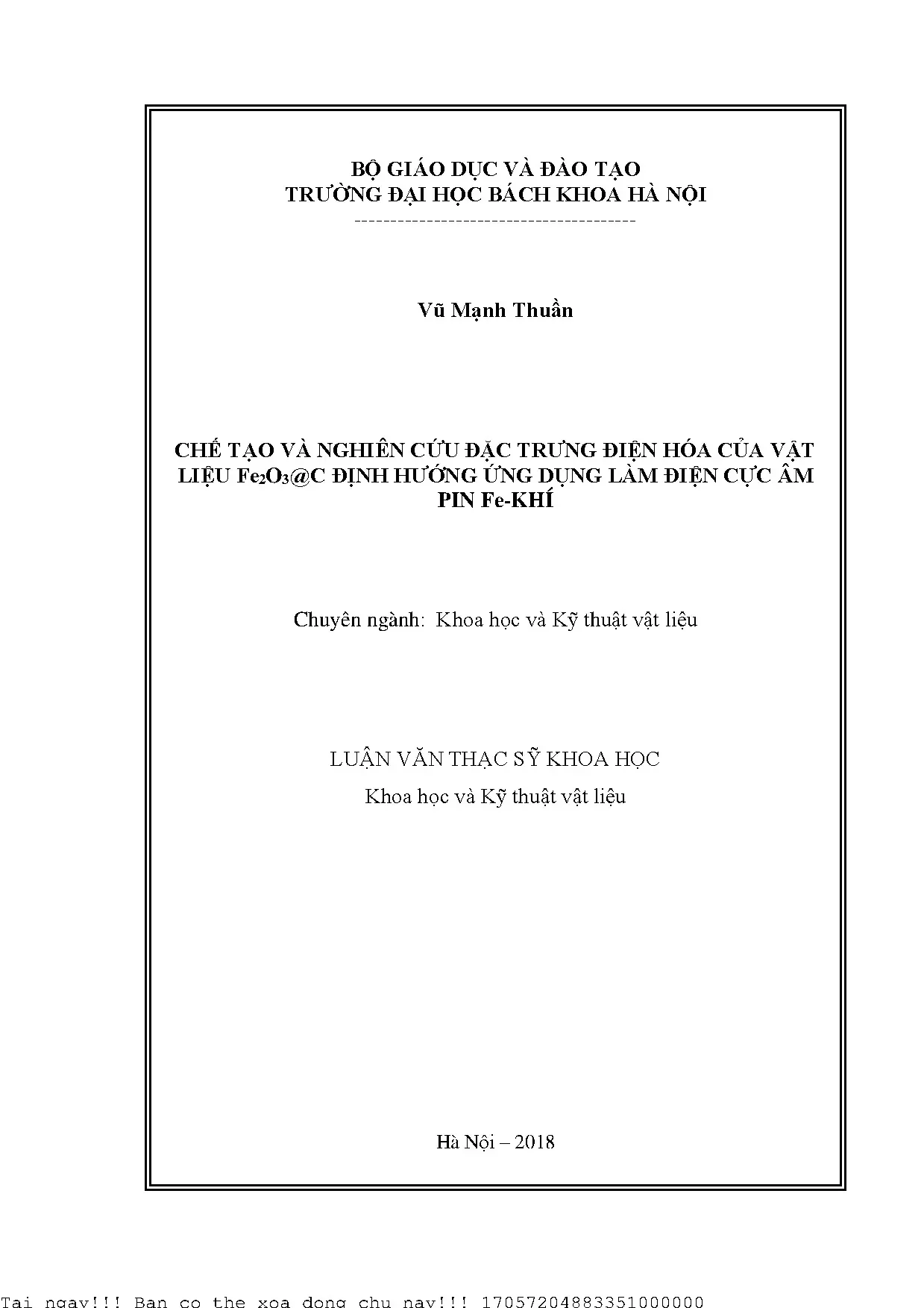

• Tác giả: Vũ Mạnh Thuần
• Người hướng dẫn: TS. Bùi Thị Hằng
• Trường học: Đại học Bách Khoa Hà Nội
• Chuyên ngành: Khoa học và Kỹ thuật vật liệu
• Đề tài: Chế Tạo Và Nghiên Cứu Đặc Trưng Điện Hóa Của Vật Liệu Fe2O3@C Làm Điện Cực Âm Trong Pin Fe-Khí
• Loại tài liệu: luận văn thạc sĩ khoa học
• Năm xuất bản: 2018
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CẢM ƠN
• LỜI CAM ĐOAN
• 1. CHƯƠNG I: TỔNG QUAN VỀ PIN KIM LOẠI - KHÍ
• 1.1. Các khái niệm cơ bản về pin
• 1.2. Tổng quan về pin kim loại - khí
• 1.3. Pin Fe-khí
• 1.4. Điện cực sắt
• 1.5. Điện cực khí
• 1.6. Dung dịch điện ly
• 2. CHƯƠNG II: THỰC NGHIỆM VÀ CÁC PHƯƠNG PHÁP NGHIÊN CỨU
• 2.1. Hoá chất và nguyên vật liệu
• 2.2. Chế tạo vật liệu Fe 2O3@C
• 2.3. Chế tạo vật liệu Fe 2O3
• 2.4. Tạo điện cực AB, Fe 2O3, Fe2O3@C và Fe2O3@AB. Dung dịch điện ly
• 2.5. Tạo cell 3 điện cực
• 2.6. PHƯƠNG PHÁP NGHIÊN CỨU
• 2.6.1. Phép đo phổ nhiễu xạ tia X (XRD)
• 2.6.2. Phép đo hiển vi điện tử quét (SEM)
• 2.6.3. Phương pháp quét thế vòng tuần hoàn (Cyclic voltammetry – CV)
• 3. CHƯƠNG III: KẾT QUẢ VÀ THẢO LUẬN
• 3.1. Hình thái học và đặc trưng điện hóa của vật liệu điện cực Fe 2O3@C
• 3.2. Phổ nhiễu xạ tia X (XRD) của vật liệu Fe2O3@C
• 3.3. Hình thái học của vật liệu Fe 2O3@C
• 3.4. Đặc trưng CV của điện cực Fe 2O3@C
• 3.5. Hình thái học và đặc trưng CV của Acetylene black các bon (AB)
• 3.6. Hình thái học của Acetylene black các bon (AB)
• 3.7. Đặc trưng CV của điện cực AB
• 3.8. Hình thái học và đặc trưng CV của Fe2O3 chế tạo bằng phương pháp thủy nhiệt
• 3.9. Kết quả đo XRD của Fe 2O3 chế tạo bằng phương pháp thủy nhiệt
• 3.10. Hình thái học của Fe 2O3 chế tạo bằng phương pháp thủy nhiệt
• 3.11. Hình thái học của Fe 2O3 chế tạo theo quy trình thủy nhiệt 1
• 3.12. Hình thái học của Fe 2O3 chế tạo theo quy trình thủy nhiệt 2
• 3.13. Đặc trưng điện hóa của Fe2O3 chế tạo theo quy trình thủy nhiệt 1
• 3.14. Đặc trưng CV của điện cực Fe 2O3
• 3.15. Đặc trưng CV của điện cực Fe 2O3@AB
• 3.16. Ảnh hưởng của hàm lượng Fe 2O3 đến đặc trưng điện hóa của điện cực Fe 2O3@AB
• 3.17. Ảnh hưởng của chất phụ gia K 2S đến đặc trưng điện hóa của điện cực Fe 2O3@AB
• 3.18. Đặc trưng điện hóa của Fe2O3 chế tạo theo quy trình thủy nhiệt 2
• 3.19. Đặc trưng CV của điện cực Fe 2O3@AB
• 3.20. Ảnh hưởng của chất phụ gia K2S đến đặc trưng điện hóa của điện cực Fe 2O3@AB
• CÔNG TRÌNH ĐÃ CÔNG BỐ
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Pin Fe Khí Vật Liệu Fe2O3 C Nghiên Cứu Mới

Pin Fe-khí nổi lên như một giải pháp đầy hứa hẹn cho lưu trữ năng lượng tái tạo, nhờ chi phí thấp và tiềm năng dung lượng cao. Khác với pin Lithium-ion, pin Fe-khí sử dụng sắt, một nguyên liệu dồi dào, làm vật liệu anot. Tuy nhiên, hiệu suất thực tế của pin Fe-khí còn hạn chế do quá thế lớn của điện cực sắt. Để khắc phục điều này, nghiên cứu tập trung vào việc phát triển vật liệu nano cấu trúc đặc biệt, điển hình là Fe2O3@C nanocomposite, với mục tiêu cải thiện tính chất điện hóa của điện cực âm. Sự kết hợp giữa Fe2O3 và lớp phủ carbon coating hứa hẹn nâng cao tính dẫn điện và hiệu suất pin. Nhóm nghiên cứu vật liệu tích trữ và chuyển đổi năng lượng thuộc viện ITIMS có bề dày nghiên cứu loại pin Fe-khí này [17-25]. Các kết quả nghiên cứu trước đây của nhóm cho thấy kích thước, hình thái học, hàm lượng của hạt sắt ảnh hưởng mạnh đến đặc trưng điện hóa của điện cực sắt.

1.1. Giới thiệu về vật liệu Fe2O3 làm điện cực âm tiềm năng

Fe2O3 (oxit sắt) nổi bật với tiềm năng lớn trong ứng dụng làm vật liệu anot cho pin Fe-khí. Khả năng oxy hóa khử của sắt, kết hợp với chi phí thấp, biến Fe2O3 thành lựa chọn hấp dẫn. Nghiên cứu tập trung vào kiểm soát kích thước và hình thái học của Fe2O3 để tối ưu tính chất điện hóa. Phương pháp tổng hợp vật liệu đóng vai trò then chốt trong việc đạt được cấu trúc mong muốn. Theo tài liệu, các kết quả nghiên cứu trước đây của nhóm cho thấy kích thước, hình thái học, hàm lượng của hạt sắt ảnh hưởng mạnh đến đặc trưng điện hóa của điện cực sắt.

1.2. Vai trò của Carbon Coating trong vật liệu Fe2O3 C nanocomposite

Carbon coating đóng vai trò quan trọng trong việc cải thiện hiệu suất của vật liệu anot Fe2O3. Lớp carbon coating tăng cường tính dẫn điện của Fe2O3, giúp giảm trở kháng và thúc đẩy quá trình truyền điện tích hiệu quả hơn. Cấu trúc Fe2O3@C nanocomposite tạo ra sự phân tán tốt hơn của các hạt Fe2O3, ngăn chặn sự kết tụ và cải thiện chu kỳ sạc xả của pin. Tài liệu chỉ ra việc sử dụng nano các bon như là chất phụ gia điện cực cũng được thực hiện để một mặt tăng độ dẫn điện của điện cực, mặt khác làm tăng khả năng phân bố các hạt sắt trên bề mặt của nó góp phần làm giảm tính thụ động điện cực sắt trong quá trình phóng- nạp dẫn đến cải thiện dung lượng, hiệu suất của pin.

II. Thách Thức Giải Pháp Điện Hóa Fe2O3 trong Pin Fe Khí

Một trong những thách thức lớn nhất đối với pin Fe-khí là hiệu suất điện hóa hạn chế của điện cực sắt, đặc biệt là Fe2O3. Quá trình oxy hóa khử của sắt diễn ra chậm, dẫn đến quá thế cao và giảm hiệu suất pin. Các vấn đề khác bao gồm sự hình thành các sản phẩm phụ không mong muốn và sự thay đổi thể tích trong quá trình sạc xả, gây ảnh hưởng đến độ ổn định của vật liệu anot. Giải pháp tập trung vào việc sử dụng vật liệu nano cấu trúc đặc biệt, chẳng hạn như Fe2O3@C nanocomposite, và tối ưu hóa dung dịch điện ly để cải thiện tính chất điện hóa của điện cực sắt và Fe2O3.

2.1. Các yếu tố ảnh hưởng đến tính chất điện hóa của Fe2O3

Nhiều yếu tố ảnh hưởng đến tính chất điện hóa của Fe2O3 trong pin Fe-khí. Kích thước hạt, hình thái học, cấu trúc tinh thể và thành phần hóa học đều đóng vai trò quan trọng. Kích thước hạt nhỏ hơn thường dẫn đến diện tích bề mặt lớn hơn và khả năng phản ứng tốt hơn. Cấu trúc tinh thể và các khuyết tật cũng ảnh hưởng đến tính dẫn điện và khả năng khuếch tán ion. Ngoài ra, sự có mặt của tạp chất có thể ảnh hưởng đến điện thế oxy hóa khử của sắt. Các chất phụ gia cho điện cực và dung dịch điện ly đều có tác động tích cực đến khả năng chu trình hóa của điện cực sắt, giúp cải thiện dung lượng, năng lượng, hiệu suất của pin Fe -khí.

2.2. Tối ưu hóa dung dịch điện ly cho pin Fe Khí Vai trò của K2S

Dung dịch điện ly đóng vai trò quan trọng trong hoạt động của pin Fe-khí. Việc lựa chọn và tối ưu hóa thành phần dung dịch điện ly có thể cải thiện đáng kể tính chất điện hóa của điện cực sắt. Nghiên cứu cho thấy việc bổ sung K2S vào dung dịch điện ly có thể làm tăng hiệu suất pin và cải thiện chu kỳ sạc xả. K2S có thể giúp tăng cường tính dẫn điện của dung dịch điện ly và giảm sự phân cực của điện cực sắt. Bên cạnh đó, ảnh hưởng của chất phụ gia K2 S trong dung dịch điện ly đến tính chất điện hóa của điện cực Fe 2O3@C cũng được khảo sát.

III. Phương Pháp Tổng Hợp Fe2O3 C Quy Trình Phân Tích XRD SEM

Việc tổng hợp vật liệu Fe2O3@C nanocomposite đòi hỏi quy trình tỉ mỉ để kiểm soát kích thước, hình thái học và thành phần. Phương pháp thủy nhiệt là một lựa chọn phổ biến, cho phép tạo ra các hạt Fe2O3 có kích thước nano đồng đều với lớp phủ carbon coating mỏng. Các kỹ thuật phân tích XRD, phân tích SEM, và phân tích TEM được sử dụng để xác định cấu trúc, hình thái học và thành phần của vật liệu. Phân tích XRD cung cấp thông tin về cấu trúc tinh thể và kích thước hạt. Phân tích SEM và phân tích TEM cho phép quan sát trực tiếp hình thái học và cấu trúc nano của Fe2O3@C nanocomposite.

3.1. Quy trình thủy nhiệt một bước chế tạo Fe2O3 C

Phương pháp thủy nhiệt một bước là một quy trình đơn giản và hiệu quả để tổng hợp vật liệu Fe2O3@C nanocomposite. Trong quy trình này, tiền chất sắt và nguồn carbon được hòa tan trong dung môi và xử lý nhiệt trong autoclave ở nhiệt độ và áp suất cao. Lớp carbon coating được hình thành đồng thời với sự kết tinh của Fe2O3. Việc kiểm soát các thông số quy trình, chẳng hạn như nhiệt độ, áp suất, thời gian phản ứng và nồng độ tiền chất, là rất quan trọng để đạt được vật liệu có tính chất mong muốn. Sơ đồ mô tả quy trình chế tạo Fe2O 3@C.

3.2. Phân tích cấu trúc bằng XRD Xác định pha và kích thước tinh thể

Phân tích XRD (nhiễu xạ tia X) là một kỹ thuật quan trọng để xác định cấu trúc tinh thể của Fe2O3@C nanocomposite. Phổ XRD cho phép xác định các pha tinh thể có mặt trong vật liệu và ước tính kích thước tinh thể trung bình. Sự có mặt của carbon coating có thể được xác định bằng sự xuất hiện của đỉnh nhiễu xạ rộng tương ứng với carbon vô định hình. Nguyên lý nhiễu xạ tia X.

3.3. SEM TEM Nghiên cứu hình thái học và cấu trúc nano

Phân tích SEM (hiển vi điện tử quét) và phân tích TEM (hiển vi điện tử truyền qua) cung cấp hình ảnh trực tiếp về hình thái học và cấu trúc nano của Fe2O3@C nanocomposite. Phân tích SEM cho phép quan sát hình dạng và kích thước của các hạt Fe2O3 và sự phân bố của chúng trên bề mặt carbon. Phân tích TEM cung cấp thông tin chi tiết hơn về cấu trúc nano, bao gồm độ dày của lớp carbon coating và sự liên kết giữa Fe2O3 và carbon. Dải làm việc của các kỹ thuật hiển vi điện tử và quang học. Sơ đồ nguyên lý hoạt động của kính hiển vi điện tử quét (SEM).

IV. Đặc Trưng Điện Hóa CV EIS của Fe2O3 C trong Pin Fe Khí

Các kỹ thuật điện hóa học như CV (Cyclic Voltammetry) và EIS (Spectroscopy trở kháng điện hóa) được sử dụng để nghiên cứu đặc trưng điện hóa của Fe2O3@C nanocomposite trong dung dịch điện ly. CV cho phép xác định điện thế oxy hóa khử của sắt và đánh giá khả năng phản ứng của vật liệu. EIS cung cấp thông tin về trở kháng của điện cực và quá trình truyền điện tích. Các kết quả điện hóa được sử dụng để tối ưu hóa thành phần và cấu trúc của Fe2O3@C nanocomposite và cải thiện hiệu suất pin.

4.1. Phân tích CV Xác định điện thế oxy hóa khử và động học

CV (Cyclic Voltammetry) là một kỹ thuật điện hóa học mạnh mẽ để nghiên cứu động học và cơ chế của các phản ứng điện cực. Quét thế vòng tuần hoàn (CV). Quan hệ giữa điện thế và dòng điện trong quét thế vòng tuần hoàn. Trong phép đo CV, điện thế của điện cực được quét tuyến tính theo thời gian và dòng điện được đo. Dạng đường cong CV cung cấp thông tin về điện thế oxy hóa khử của sắt, sự thuận nghịch của phản ứng và sự ảnh hưởng của carbon coating đến tính chất điện hóa.

4.2. EIS Nghiên cứu trở kháng điện cực và quá trình truyền điện tích

EIS (Spectroscopy trở kháng điện hóa) là một kỹ thuật điện hóa học nhạy cảm để nghiên cứu trở kháng điện cực và các quá trình truyền điện tích tại giao diện điện cực/dung dịch điện ly. Trong phép đo EIS, một tín hiệu điện thế xoay chiều nhỏ được áp dụng vào điện cực và đáp ứng dòng điện được đo. Dữ liệu EIS được phân tích bằng cách sử dụng các mô hình mạch tương đương để xác định các thành phần trở kháng, chẳng hạn như trở kháng dung dịch, trở kháng truyền điện tích và trở kháng khuếch tán.

V. Ứng Dụng Fe2O3 C Nâng Cao Hiệu Suất Pin Fe Khí Lưu Trữ

Việc sử dụng Fe2O3@C nanocomposite làm điện cực âm trong pin Fe-khí hứa hẹn nâng cao đáng kể hiệu suất pin và khả năng lưu trữ năng lượng. Nghiên cứu cho thấy Fe2O3@C nanocomposite có khả năng chu kỳ sạc xả tốt hơn so với Fe2O3 thông thường. Lớp carbon coating giúp tăng cường tính dẫn điện và ngăn chặn sự kết tụ của các hạt Fe2O3, cải thiện độ ổn định của điện cực trong quá trình hoạt động. Các kết quả này mở ra tiềm năng lớn cho việc phát triển pin Fe-khí hiệu suất cao cho các ứng dụng năng lượng tái tạo và lưu trữ năng lượng.

5.1. So sánh hiệu suất pin Fe Khí sử dụng Fe2O3 C và Fe2O3 thường

Các nghiên cứu đã chứng minh rằng pin Fe-khí sử dụng Fe2O3@C nanocomposite có hiệu suất cao hơn so với pin sử dụng Fe2O3 thông thường. Fe2O3@C nanocomposite có dung lượng cao hơn, điện áp ổn định hơn và chu kỳ sạc xả dài hơn. Sự khác biệt này là do tính chất điện hóa được cải thiện của Fe2O3@C nanocomposite, đặc biệt là tính dẫn điện cao hơn và khả năng ngăn chặn sự kết tụ của các hạt Fe2O3. Đặc trưng CV của Fe2O3@AB trong KOH + K2S với tỉ lệ Fe 2O3:AB:PTFE = 45%:45%:10% (a) Fe2 O3 –NaOH 2,5M (b) Fe2O 3 –NaOH 7,5M (c) Fe 2O3 –NaOH 15M. Dung lượng điện cực Fe2O3@AB với Fe2O 3:AB:PTFE = 45%:45%:10% (a) trong KOH và (b) trong KOH+K 2S.

5.2. Ứng dụng tiềm năng của pin Fe Khí hiệu suất cao trong EV

Pin Fe-khí hiệu suất cao, sử dụng Fe2O3@C nanocomposite, có tiềm năng lớn để thay thế pin Lithium-ion trong các ứng dụng xe điện (EVs) và xe điện hybrid (HEVs). Pin Fe-khí có chi phí thấp hơn, an toàn hơn và thân thiện với môi trường hơn so với pin Lithium-ion. Tuy nhiên, cần có thêm nghiên cứu để cải thiện hiệu suất và chu kỳ sạc xả của pin Fe-khí trước khi chúng có thể cạnh tranh với pin Lithium-ion trên thị trường. Khi tình hình ô nhiễm không khí diễn ra ở các nước phát triển thì các loại xe điện (EVs), xe điện hybrid (HEVs) được tập trung nghiên cứu, phát triển vì nó có nhiều ưu điểm như ít phụ thuộc vào nguồn nhiên liệu hóa thạch (xăng, dầu), thân thiện với môi trường, chi phí phù hợp…

VI. Kết Luận Hướng Nghiên Cứu Vật Liệu Điện Cực Cho Pin Tương Lai

Nghiên cứu về Fe2O3@C nanocomposite làm điện cực âm cho pin Fe-khí đã mang lại những kết quả đầy hứa hẹn. Việc kiểm soát kích thước, hình thái học và thành phần của vật liệu là rất quan trọng để tối ưu hóa tính chất điện hóa và hiệu suất pin. Các nghiên cứu trong tương lai nên tập trung vào việc phát triển các quy trình tổng hợp vật liệu hiệu quả hơn, khám phá các dung dịch điện ly mới và cải thiện chu kỳ sạc xả của pin Fe-khí. Hướng đến công nghệ pin tiên tiến và ứng dụng rộng rãi trong lưu trữ năng lượng.

6.1. Tối ưu hóa quy trình tổng hợp vật liệu và dung dịch điện ly

Để cải thiện hơn nữa hiệu suất của pin Fe-khí sử dụng Fe2O3@C nanocomposite, cần tiếp tục tối ưu hóa quy trình tổng hợp vật liệu và dung dịch điện ly. Các nghiên cứu có thể tập trung vào việc sử dụng các phương pháp tổng hợp mới, chẳng hạn như tổng hợp vi sóng hoặc tổng hợp phun sương, để tạo ra các hạt Fe2O3 có kích thước và hình thái học được kiểm soát tốt hơn. Ngoài ra, cần khám phá các dung dịch điện ly mới với tính dẫn điện cao hơn và khả năng chống ăn mòn tốt hơn.

6.2. Nghiên cứu các vật liệu anot thay thế cho Fe2O3 trong pin Fe Khí

Ngoài Fe2O3, có nhiều vật liệu anot khác có thể được sử dụng trong pin Fe-khí. Các nghiên cứu có thể tập trung vào việc khám phá các oxit kim loại khác, chẳng hạn như Fe3O4, hoặc các hợp chất intermetallic, chẳng hạn như FeTi, để cải thiện hiệu suất và chu kỳ sạc xả của pin Fe-khí. Tuy nhiên, dung lượng pin lại bị giảm sau vài chục chu kỳ phóng nạp và hiện nay các nhà nghiên cứu đang tìm các biện pháp cải thiện hiện tượng này.

Nội dung chính

Tổng quan nghiên cứu

Pin kim loại-khí là một trong những công nghệ lưu trữ năng lượng được quan tâm phát triển nhằm thay thế các loại pin truyền thống như pin Lithium với nhiều hạn chế về chi phí và an toàn. Trong đó, pin Fe-khí nổi bật với ưu điểm chi phí thấp, thân thiện môi trường và nguồn vật liệu sắt dồi dào trên Trái Đất. Tuy nhiên, hiệu suất thực tế của pin Fe-khí hiện chỉ đạt khoảng 10% so với giá trị lý thuyết, chủ yếu do hiệu suất phóng-nạp của điện cực sắt còn thấp và hiện tượng tản nhiệt lớn. Nghiên cứu này tập trung chế tạo và khảo sát đặc trưng điện hóa của vật liệu Fe2O3@C nhằm cải thiện hiệu suất điện cực âm cho pin Fe-khí, với phạm vi nghiên cứu thực hiện tại Viện Đào tạo Quốc tế về Khoa học Vật liệu, Đại học Bách Khoa Hà Nội trong giai đoạn 2017-2018.

Mục tiêu chính của luận văn là phát triển quy trình chế tạo vật liệu Fe2O3@C có cấu trúc lõi-vỏ, sử dụng nano các bon làm chất phụ gia để tăng độ dẫn điện và khả năng phân bố hạt sắt, từ đó nâng cao dung lượng và hiệu suất của pin Fe-khí. Ngoài ra, nghiên cứu còn khảo sát ảnh hưởng của chất phụ gia K2S trong dung dịch điện ly đến đặc trưng điện hóa của điện cực. Kết quả nghiên cứu có ý nghĩa quan trọng trong việc phát triển thế hệ pin kim loại-khí hiệu suất cao, góp phần thúc đẩy ứng dụng xe điện và các thiết bị lưu trữ năng lượng thân thiện môi trường tại Việt Nam và khu vực.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu dựa trên các lý thuyết và mô hình sau:

• Phản ứng điện hóa của pin kim loại-khí: Quá trình oxy hóa kim loại tại điện cực âm và khử oxy tại điện cực khí trong dung dịch kiềm, được mô tả qua các phương trình phản ứng oxy hóa-khử của Fe/Fe(OH)2 và O2/H2O.
• Cấu trúc lõi-vỏ của vật liệu Fe2O3@C: Sử dụng vật liệu oxit sắt Fe2O3 được bao bọc bởi lớp các bon xốp nhằm cải thiện tính dẫn điện và ổn định điện hóa.
• Phương pháp quét thế vòng tuần hoàn (Cyclic Voltammetry - CV): Đánh giá khả năng phóng-nạp và tính thuận nghịch của điện cực thông qua các đỉnh oxy hóa-khử trên đồ thị CV.
• Hiển vi điện tử quét (SEM) và phổ nhiễu xạ tia X (XRD): Xác định hình thái học, kích thước hạt và cấu trúc tinh thể của vật liệu.

Các khái niệm chính bao gồm: điện cực âm (anode), điện cực dương (cathode), chất điện ly, hiệu suất phóng-nạp, dung lượng điện cực, và ảnh hưởng của chất phụ gia đến đặc tính điện hóa.

Phương pháp nghiên cứu

Nguồn dữ liệu thu thập từ các mẫu vật liệu Fe2O3 và Fe2O3@C được chế tạo bằng phương pháp thủy nhiệt với các điều kiện khác nhau về nồng độ NaOH, thời gian và nhiệt độ thủy nhiệt. Các mẫu được kết hợp với Acetylene black (AB) làm chất phụ gia để tạo điện cực Fe2O3@AB. Dung dịch điện ly sử dụng là KOH 8M, có bổ sung K2S 0,01M để khảo sát ảnh hưởng chất phụ gia.

Phương pháp phân tích bao gồm:

• XRD: Phân tích cấu trúc tinh thể, xác định pha Fe2O3 và sự hiện diện của các bon vô định hình.
• SEM: Quan sát hình thái học, kích thước và phân bố hạt Fe2O3 và lớp phủ các bon.
• CV: Đo đặc trưng điện hóa của các điện cực trong cell ba điện cực gồm điện cực làm việc (Fe2O3, Fe2O3@C, Fe2O3@AB), điện cực đối Pt và điện cực so sánh Hg/HgO.

Cỡ mẫu gồm nhiều mẫu vật liệu chế tạo theo các quy trình thủy nhiệt 1 và 2 với các điều kiện khác nhau, được lựa chọn nhằm đánh giá ảnh hưởng của kích thước, hình thái và chất phụ gia đến đặc tính điện hóa. Thời gian nghiên cứu kéo dài khoảng 1 năm, từ khâu chế tạo đến phân tích và đánh giá kết quả.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Chế tạo thành công vật liệu Fe2O3@C cấu trúc lõi-vỏ: Phổ XRD cho thấy các đỉnh nhiễu xạ trùng khít với phổ chuẩn Fe2O3, không xuất hiện đỉnh của Graphite, chứng tỏ các bon trong vật liệu có cấu trúc vô định hình. SEM cho thấy các hạt Fe2O3 micromet được bao bọc bởi lớp các bon xốp mỏng, tạo thành cấu trúc lõi-vỏ.

2. Ảnh hưởng của hình thái và kích thước hạt Fe2O3 đến đặc trưng điện hóa: Mẫu Fe2O3 chế tạo với NaOH 15M có hạt dạng đĩa hexagonal đồng đều kích thước gần 10 µm, cho dòng oxy hóa-khử sắc nét và ổn định qua nhiều chu kỳ CV, thể hiện khả năng chu trình hóa tốt hơn so với mẫu NaOH 2,5M và 7,5M. Dòng oxy hóa-khử không giảm theo số chu kỳ, chứng tỏ tính ổn định điện hóa cao.

3. Đặc trưng CV của Fe2O3@C cho thấy tốc độ phản ứng oxy hóa-khử chậm: Các đỉnh oxy hóa-khử trên đồ thị CV của Fe2O3@C rất nhỏ, do lớp các bon xốp bao bọc làm giảm tốc độ phản ứng, gây hạn chế khả năng chu trình hóa của điện cực. Điều này cho thấy vật liệu Fe2O3@C chế tạo theo quy trình thủy nhiệt một bước chưa phù hợp làm điện cực âm pin Fe-khí.

4. Acetylene black (AB) làm chất phụ gia hiệu quả: AB có kích thước hạt nano dưới 100 nm, diện tích bề mặt 68 m2/g, mật độ 2 g/cm3, không bị oxy hóa trong vùng điện thế nghiên cứu, giúp tăng độ dẫn điện và khả năng chu trình hóa của điện cực Fe2O3@AB.

Thảo luận kết quả

Kết quả cho thấy việc điều chỉnh nồng độ NaOH trong quy trình thủy nhiệt ảnh hưởng rõ rệt đến hình thái và kích thước hạt Fe2O3, từ đó tác động đến đặc tính điện hóa của điện cực. Mẫu Fe2O3 với hạt lớn, đồng đều (NaOH 15M) có hiệu suất phóng-nạp và khả năng chu trình hóa tốt hơn, phù hợp cho ứng dụng pin Fe-khí.

Tuy nhiên, lớp phủ các bon vô định hình trong Fe2O3@C làm giảm tốc độ phản ứng oxy hóa-khử, hạn chế hiệu suất điện cực. Do đó, việc sử dụng các bon dạng nano như AB làm chất phụ gia riêng biệt và phối trộn với Fe2O3 sau khi chế tạo vật liệu oxit sắt là giải pháp tối ưu hơn.

So sánh với các nghiên cứu trước đây, kết quả này phù hợp với nhận định rằng kích thước hạt nano và cấu trúc vật liệu ảnh hưởng mạnh đến hiệu suất pin kim loại-khí. Việc bổ sung chất phụ gia K2S trong dung dịch điện ly cũng được ghi nhận giúp cải thiện khả năng chu trình hóa và dung lượng điện cực, mở ra hướng nghiên cứu tiếp theo.

Dữ liệu có thể được trình bày qua biểu đồ CV so sánh các mẫu Fe2O3 với các nồng độ NaOH khác nhau, hình ảnh SEM minh họa cấu trúc lõi-vỏ của Fe2O3@C và biểu đồ so sánh dung lượng điện cực Fe2O3@AB với và không có chất phụ gia K2S.

Đề xuất và khuyến nghị

1. Tối ưu quy trình chế tạo vật liệu Fe2O3: Ưu tiên sử dụng nồng độ NaOH cao (khoảng 15M) trong phương pháp thủy nhiệt để tạo hạt Fe2O3 có kích thước đồng đều, hình dạng đĩa hexagonal, giúp cải thiện khả năng chu trình hóa và hiệu suất điện cực. Thời gian thực hiện trong vòng 6-12 tháng, do các phòng thí nghiệm chuyên ngành vật liệu thực hiện.

2. Sử dụng Acetylene black làm chất phụ gia điện cực: Phối trộn Fe2O3 với 40-45% AB và 10% PTFE để tăng độ dẫn điện và khả năng phân bố hạt sắt, giảm hiện tượng thụ động điện cực, nâng cao dung lượng và hiệu suất pin Fe-khí. Khuyến nghị áp dụng trong giai đoạn chế tạo điện cực.

3. Bổ sung chất phụ gia K2S trong dung dịch điện ly: Thêm khoảng 0,01M K2S vào dung dịch KOH 8M để cải thiện khả năng chu trình hóa và giảm tốc độ tự phóng của điện cực sắt. Thời gian khảo sát và điều chỉnh trong 3-6 tháng, do nhóm nghiên cứu điện hóa thực hiện.

4. Nghiên cứu sâu hơn về cấu trúc các bon trong Fe2O3@C: Phát triển các phương pháp chế tạo lớp phủ các bon có cấu trúc tinh thể hơn, nhằm tăng tốc độ phản ứng oxy hóa-khử, tránh hiện tượng giảm hiệu suất do lớp phủ vô định hình. Thời gian nghiên cứu 1-2 năm, phối hợp với các phòng thí nghiệm vật liệu nano.

5. Triển khai thử nghiệm pin Fe-khí hoàn chỉnh: Sau khi tối ưu vật liệu điện cực, tiến hành lắp ráp và thử nghiệm pin Fe-khí để đánh giá hiệu suất thực tế, tuổi thọ và khả năng ứng dụng trong xe điện. Thời gian thực hiện 6-12 tháng, phối hợp với các đơn vị công nghiệp.

Đối tượng nên tham khảo luận văn

1. Nhà nghiên cứu và sinh viên ngành Khoa học và Kỹ thuật vật liệu: Nghiên cứu cung cấp dữ liệu thực nghiệm chi tiết về chế tạo vật liệu Fe2O3@C và ảnh hưởng của các điều kiện thủy nhiệt, giúp phát triển các đề tài liên quan đến vật liệu điện cực pin kim loại-khí.

2. Chuyên gia phát triển pin và lưu trữ năng lượng: Thông tin về đặc trưng điện hóa và phương pháp cải thiện hiệu suất pin Fe-khí hỗ trợ thiết kế và tối ưu hóa pin thế hệ mới, đặc biệt trong lĩnh vực xe điện và thiết bị di động.

3. Doanh nghiệp sản xuất pin và vật liệu điện hóa: Kết quả nghiên cứu giúp doanh nghiệp lựa chọn quy trình chế tạo vật liệu phù hợp, giảm chi phí và nâng cao chất lượng sản phẩm pin Fe-khí, đáp ứng nhu cầu thị trường xe điện thân thiện môi trường.

4. Cơ quan quản lý và hoạch định chính sách năng lượng: Luận văn cung cấp cơ sở khoa học để đánh giá tiềm năng phát triển pin Fe-khí trong chiến lược phát triển năng lượng sạch, giảm ô nhiễm không khí và thúc đẩy công nghiệp xanh tại Việt Nam.

Câu hỏi thường gặp

1. Vật liệu Fe2O3@C có ưu điểm gì so với Fe2O3 thông thường?
   Fe2O3@C có cấu trúc lõi-vỏ với lớp các bon bao bọc giúp tăng độ dẫn điện và ổn định điện hóa. Tuy nhiên, lớp các bon vô định hình có thể làm giảm tốc độ phản ứng oxy hóa-khử, cần tối ưu cấu trúc để phát huy hiệu quả.

2. Tại sao nồng độ NaOH ảnh hưởng đến kích thước hạt Fe2O3?
   Nồng độ NaOH điều khiển quá trình kết tủa và sự phát triển tinh thể trong phương pháp thủy nhiệt, từ đó ảnh hưởng đến hình dạng và kích thước hạt, tác động trực tiếp đến đặc tính điện hóa của vật liệu.

3. Chất phụ gia Acetylene black có vai trò gì trong điện cực?
   Acetylene black làm tăng độ dẫn điện của điện cực, giúp phân bố hạt Fe2O3 đồng đều hơn, giảm hiện tượng thụ động điện cực, từ đó cải thiện dung lượng và hiệu suất phóng-nạp của pin Fe-khí.

4. Ảnh hưởng của chất phụ gia K2S trong dung dịch điện ly là gì?
   K2S giúp cải thiện khả năng chu trình hóa của điện cực sắt, giảm tốc độ tự phóng và tăng hiệu suất phóng-nạp, góp phần nâng cao tuổi thọ và dung lượng pin Fe-khí.

5. Phương pháp quét thế vòng tuần hoàn (CV) giúp đánh giá gì?
   CV đo đặc trưng oxy hóa-khử của điện cực, xác định khả năng phóng-nạp, tính thuận nghịch và ổn định điện hóa của vật liệu, từ đó đánh giá hiệu suất và tiềm năng ứng dụng của điện cực trong pin.

Kết luận

• Đã chế tạo thành công vật liệu Fe2O3@C cấu trúc lõi-vỏ bằng phương pháp thủy nhiệt một bước, tuy nhiên lớp các bon vô định hình làm giảm tốc độ phản ứng oxy hóa-khử.
• Kích thước và hình thái học hạt Fe2O3 được điều khiển hiệu quả bằng nồng độ NaOH, mẫu với NaOH 15M cho hiệu suất điện hóa tốt nhất.
• Acetylene black là chất phụ gia hiệu quả giúp tăng độ dẫn điện và khả năng chu trình hóa của điện cực Fe2O3@AB.
• Chất phụ gia K2S trong dung dịch điện ly cải thiện đáng kể đặc trưng điện hóa của điện cực sắt.
• Nghiên cứu mở ra hướng phát triển vật liệu điện cực âm hiệu suất cao cho pin Fe-khí, góp phần thúc đẩy ứng dụng pin kim loại-khí trong công nghiệp và xe điện.

Tiếp theo, cần triển khai tối ưu quy trình chế tạo, mở rộng nghiên cứu về cấu trúc các bon và thử nghiệm pin hoàn chỉnh. Đề nghị các nhà nghiên cứu và doanh nghiệp quan tâm phối hợp phát triển ứng dụng thực tiễn. Hãy liên hệ để nhận bản đầy đủ luận văn và hỗ trợ kỹ thuật chi tiết.

Trích đoạn nội dung tài liệu

CHƯƠNG I TỔNG QUAN VỀ PIN KIM LOẠI - KHÍ 1. Các khái niệm cơ bản về pin Pin là một thiết bị chuyển hóa trực tiếp năng lượng hóa học chứa trong các vật liệu hoạt động của nó thành năng lượng điện bằng phản ứng oxy hóa - khử. Pin là một thiết bị lưu trữ năng lượng dưới dạng hóa năng. Pin có thể gồm một hoặc nhiều tế bào điện hóa được nối với nhau theo một sự sắp xếp nhất định để tạo ra thế và dòng hoạt động nhất định.

Pin được phân ra thành hai loại: pin sơ cấp và pin thứ cấp. Pin sơ cấp là loại pin không sạc (nạp) lại được, được thiết kế để dùng 1 lần. Pin thứ cấp là loại pin sạc lại được và được thiết kế để sạc lại được nhiều lần. Cả hai loại pin này đều sản xuất theo cùng một cách giống nhau: thông qua một phản ứng điện hóa có sự tham gia của cực dương, cực âm và chất điện phân.

Trong loại pin có thể sạc được (pin thứ cấp), phản ứng hóa học xảy ra ở các điện cực có thể đảo ngược. Mỗi loại pin đều có những ưu điểm riêng và nhiều khi không thể sử dụng thay thế cho nhau. Việc lựa chọn pin phụ thuộc rất nhiều vào ứng dụng của thiết bị điện tử. Công nghệ chế tạo pin đã đạt được nhiều thành tựu kể từ những ngày đầu tiên xuất hiện pin Volta.

Những phát triển này phản ánh rõ rệt nhất sự phát triển vượt bậc của thiết bị điện xách tay, xe máy, ô tô, máy bay, tàu thuyền, …. Cấu tạo cơ bản của Pin được thể hiện trên Hình 1.1 bao gồm hai điện cực, vật liệu phân cách hai điện cực, dung dịch điện ly, vỏ và các điện cực đầu ra. Ba bộ phận chính của pin gồm: A nốt (Anode) - điện cực âm, ca tốt (cathode) – điện cực dương và chất điện ly. A nốt hoặc điện cực âm hay còn gọi là điện cực khử hoặc điện cực nhiên liệu là điện cực cung cấp điện tử (electron) cho mạch ngoài và bị oxy hóa trong quá trình phản ứng điện hóa.

Ca tốt hoặc điện cực dương- hay còn gọi là điện cực oxy hóa- là điện cực nhận điện tử (electron) từ mạch ngoài và bị khử trong quá trình phản ứng điện hóa. Sơ đồ mô tả cấu tạo của pin Chất điện ly hay chất dẫn ion: cung cấp môi trường truyền điện tích (như là ion) bên trong tế bào điện hóa giữa hai điện cực a nốt và ca tốt. Chất điện ly thường là chất lỏng như nước hoặc các dung môi khác có hòa tan các muối, axit hoặc kiềm để dẫn ion. Một số pin sử dụng chất điện ly ở thể rắn, chúng dẫn ion ở nhiệt độ hoạt động của pin.

Việc lựa chọn các vật liệu cho điện cực hay chất điện ly trong pin thực tế cần thỏa mãn các yêu cầu sau: - Vật liệu điện cực âm (a nốt): là một chất khử mạnh, đạt hiệu suất cao (Ah/g), tính dẫn điện tốt, ổn định, dễ chế tạo và chi phí thấp [48]. - Vật liệu ca tốt (điện cực dương): là một chất oxy hóa mạnh, ổn định khi tiếp xúc với chất điện ly và có điện áp làm việc thấp [35,48]. Các vật liệu ca tốt thông thường là oxit kim loại, ngoài ra còn có oxy, các halogen, lưu huỳnh… được sử dụng cho các loại pin đặc biệt. - Chất điện ly phải có độ dẫn ion tốt nhưng không dẫn điện, vì điều này có thể gây ra sự đoản mạch bên trong pin.

Các đặc tính quan trọng khác của chất điện ly là không phản ứng với các vật liệu điện cực, ít thay đổi tính chất khi thay đổi nhiệt độ, an toàn trong sử dụng và chi phí thấp [8,35,66]. Hầu hết các chất điện ly là dung 4 dịch nước, nhưng có những trường hợp chất điện ly không chứa nước. Ví dụ pin có a nốt là Lithium thì chất điện ly không chứa nước được sử dụng để tránh phản ứng của Lithium. Để xác định hiệu suất của một pin điện hóa thì cả ba thành phần trên đều rất quan trọng.

A nốt thường được xác định là điện cực âm và ca tốt là điện cực dương của pin sạc lại. Các chỉ số hiệu suất của pin như mật độ năng lượng, mật độ công suất, thời gian sống được xác định bằng sự kết hợp các tính chất lý hoá của cả ba thành phần này. Sự tiến bộ gần đây trong công nghệ xe chạy điện đã đòi hỏi hệ pin có mật độ năng lượng cao hơn nhiều (so với ~ 240Wh/kg của các pin thương mại sẵn có trên thị trường), mật độ công suất cao hơn và tuổi thọ dài hơn [2,15,48,65]. Tổng quan về pin kim loại - khí Cấu tạo của pin kim loại-khí được thể hiện trên hình 1.

Nguyên lý hoạt động của nó như sau: Trong quá trình phóng, kim loại M bị oxy hoá ở điện cực âm tạo thành M(OH) n; tại điện cực dương, O2 từ ngoài không khí khuếch tán vào bề mặt điện cực do tác động của chất xúc tác bị khử thành OH −. Quá trình phản ứng như sau: M + nOH- M(OH) n + ne − (1) O2 + 2H 2O + 4e − 4OH− (2) Trong đó M là kim loại và n là số ôxi hóa của ion kim loại. Phản ứng điện hóa được đảo ngược lại trong quá trình nạp với quá trình khử kim loại tại cực âm và quá trình oxi hóa O 2 tại cực dương (cực khí) [14,31,50,65]. Phản ứng khử oxy diễn ra ở điện cực khí tương tự như phản ứng khử trong pin nhiên liệu hydro.1 thể hiện các thông số đặc trưng của một số pin kim loại-khí.

Cấu tạo của pin kim loại –khí Bảng 1. Số liệu so sánh công nghệ một số pin sạc lại [45,48,65,66] Mật độ năng Mật độ năng Điện Pin lượng thực tế lượng lý thuyết Phản ứng áp (V) (Ah / kg) (Wh/kg) Al-khí 2.71 300-500 2796 4Al + 3O 2 +6H2O  4Al(OH)3 Mg-khí 3.09 400-700 2840 Mg + ½ O2 + H 2O  Mg(OH)2 Zn-khí 1.65 350-500 1086 Zn + ½ O2  ZnO Li-khí 2.96 1170 3463 2Li+O 2  Li2O2 Na-khí 2.27 - 1106 Na + O 2  NaO 2 Fe-khí 1.28 60-80 1200 Fe + O 2 + H 2O Fe(OH) 2 Pin Al- khí và pin Mg- khí có mật độ năng lượng lý thuyết cao, giá thành rẻ và điện áp làm việc cao. Tuy nhiên, các giá trị thực tế có thể đạt được của chúng thấp hơn nhiều do phản ứng ăn mòn cùng với khí hydro sinh ra. Hơn nữa, phản ứng hóa 6 học của vật liệu nhôm và magiê không thuận nghịch vì quá trình điện phân nhiệt động lực học của Al và Mg trong dung dịch điện ly chứa nước nên pin Mg-khí và pin Al-khí không sạc lại điện được [6,9,36,37,46,63].

Pin này thường được sử dụng trong các lĩnh vực quân sự. Pin Li-khí có mật độ năng lượng cao và có khả năng sạc lại được. Tuy nhiên, do pin Li-khí có một số hạn chế như tạo thành lớp hidroxit làm cản trở không cho các quá trình oxi hóa - khử diễn ra sâu hơn vào lớp bên trong của điện cực, cũng như xảy ra hiện tượng nhánh cây “Dendrite” trong các chu trình phóng-nạp (hình 1.3) làm các lớp ngăn giữa các điện cực bị thủng gây ra đoản mạch, dẫn đến tuổi thọ của pin không được cao [35,48,65,66]. Ngoài ra, giá thành cao cũng là một cản trở để pin Li-khí khó được sử dụng rộng rãi trong các lĩnh vực công nghiệp và đời sống [2,8,65,66].

Mô phỏng hiện tượng “dendrite” gây hỏng pin Pin kẽm-khí có điện áp lý thuyết là 1,65 V với mật độ năng lượng cao đạt 1350 Wh/kg [10-12,16,65,66]. Tuy nhiên, điện áp nạp của pin này lại lớn hơn nhiều so với điện áp phóng làm giảm hiệu suất của pin. Ví dụ, điện áp phóng của pin kẽm- khí nói chung khoảng từ 1,0 đến 1,3 V, trong khi điện áp nạp là khoảng 1,8 V hoặc cao hơn. Ngoài ra, hiện tượng nhánh cây “Dendrite” hình thành trong quá trình phóng-nạp giống như pin Li-khí (hình 1.3) cũng đã giới hạn tính ứng dụng rộng rãi của nó [1,7,30,38,56,61,62].

7 Một loại pin kim loại –khí khác cũng đang được quan tâm của các nhà nghiên cứu là pin Na-khí [45,52,64]. Nguyên tắc hoạt động của nó được thể hiện trên hình 1. Như trong bảng 1.1 mật độ năng lượng lý thuyết của pin Na -khí khá cao có thể đạt được 1600Wh. Trong quá trình phóng lớp oxit NaO 2 tạo thành sẽ bị tách thành Na và O2 giúp khắc phục được nhược điểm của pin Al-khí hay của Li- khí.

Tuy nhiên, dung lượng pin lại bị giảm sau vài chục chu kỳ phóng nạp và hiện nay các nhà nghiên cứu đang tìm các biện pháp cải thiện hiện tượng này [39,45,52,64]. Pin Na-khí Mặc dù pin sắt - khí (Fe-khí) có mật độ năng lượng thấp hơn so với các loại pin kim loại-khí khác nhưng chúng lại được quan tâm nghiên cứu rất nhiều do pin Fe - khí có một số ưu điểm vượt trội như thế mạch hở thấp, năng lượng riêng cũng như dung lượng riêng lý thuyết cao, thời gian sống dài, độ ổn định điện hoá cao, chi phí thấp và thân thiện với môi trường [14,35,49,65,66]. Các nghiên cứu gần đây đã có những kết quả khả quan trong việc nâng cao hiệu suất và mật độ năng lượng của pin sắt - khí [13,17-27,41,44]. Pin Fe-khí Đặc trưng của pin Fe-khí được thể hiện trên Bảng 1.

Đặc trưng của pin Fe-khí [57] Thế thông thường Năng lượng Công suất Thời gian Hiệu (V) riêng (Wh/kg) riêng(W/kg) sống, suất (%) Thế Thế 100% DOD mạch hở phóng 80 60 1000 1,2V 0,75V 98 - 195 181- 309 1000 68% [57] [57] [57] [57] Nguyên lý hoạt động của pin Fe-khí được thể hiện trên Hình 1. Nguyên lý hoạt động của pin Fe-khí Pin Fe-khí sẽ hoạt động theo nguyên tắc oxy hóa sắt. Pin có lỗ hở để không khí mang theo hơi nước và khí oxy vào phản ứng với cực âm làm từ sắt được nhúng trong hợp chất điện ly có gốc bazơ (base). Khi phản ứng oxy hóa xảy ra, pin Fe-khí sẽ tạo ra nguồn điện dồi dào, giúp tăng công suất hoạt động của thiết bị.

9 Phản ứng điện hóa của pin Fe-khí được thể hiện qua phương trình sau : phóng Fe + O2 + H2O Fe(OH) 2 (3) nạp Nạp Phóng Hình 1. Phản ứng điện hóa của Pin Fe–khí trong dung dịch kiềm [57] 1. Điện cực sắt Sắt là một kim loại có nhiều trong tự nhiên, chi phí sản xuất thấp, không độc hại. Điện cực sắt có lợi thế về môi trường hơn so với các vật liệu điện cực khác như cadmium, chì, kẽm.
