Tổng quan nghiên cứu

Sự phát triển mạnh mẽ của các nguồn năng lượng tái tạo như năng lượng mặt trời và năng lượng gió đang định hình lại cấu trúc hệ thống điện hiện đại. Theo báo cáo từ Navigant Research, tổng công suất của các mạng lưới phân phối dòng điện một chiều trên toàn cầu ước tính vượt mốc 2,3 GW vào năm 2025, tăng trưởng vượt bậc so với mức 196 MW ghi nhận vào năm 2013. Bên cạnh đó, nghiên cứu từ Phòng thí nghiệm Quốc gia Lawrence Berkeley chỉ ra rằng các mạng phân phối trung thế một chiều đạt hiệu suất vận hành cao hơn từ 7% đến 8% so với mạng xoay chiều truyền thống. Tuy nhiên, việc tích hợp các nguồn phát phân tán công suất nhỏ, phân bố rải rác vào lưới điện phân phối đặt ra thách thức lớn về kiểm soát dòng công suất, ổn định điện áp và suy giảm chất lượng điện năng do sóng hài bậc cao.

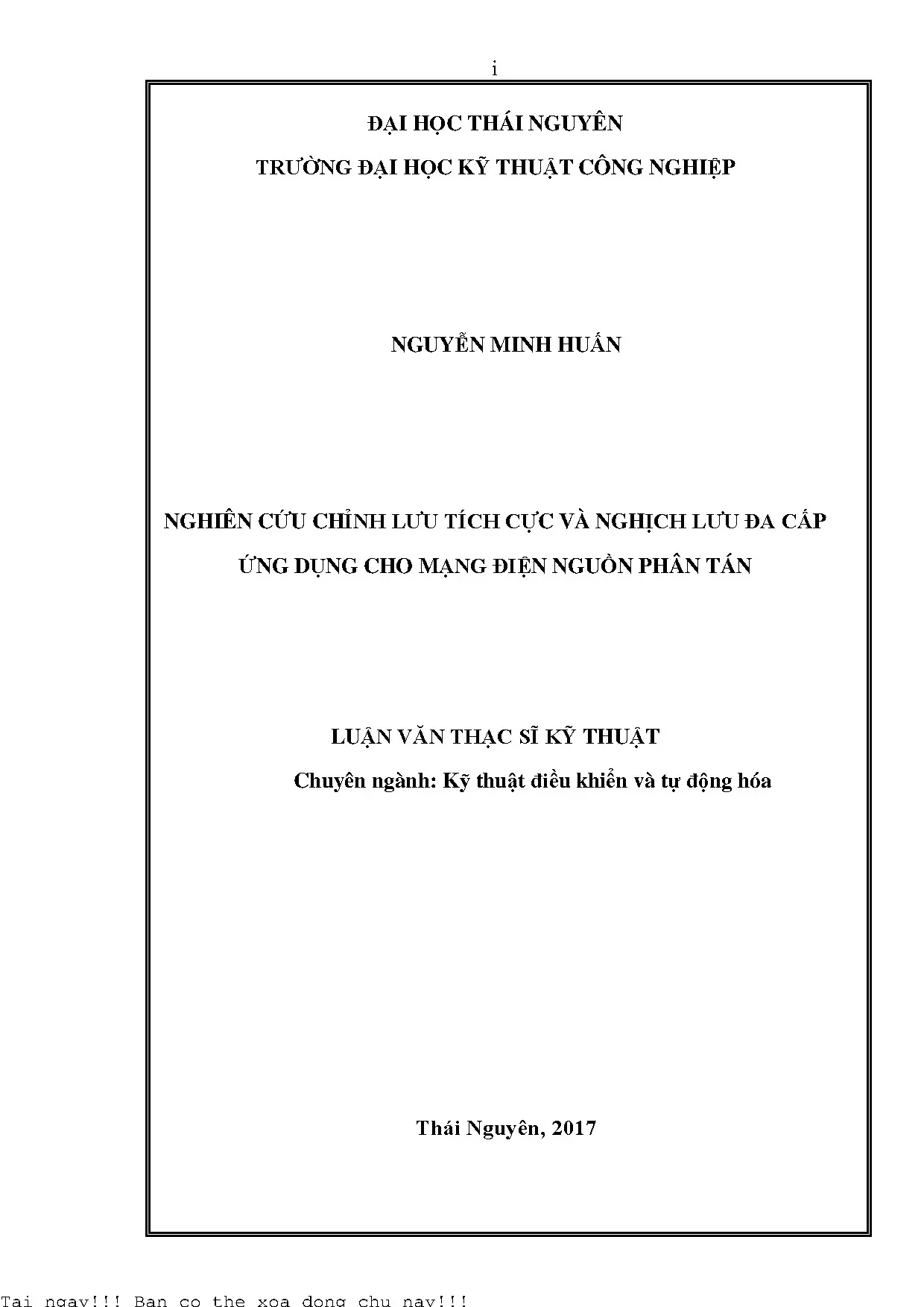

Vấn đề nghiên cứu trọng tâm của đề tài là giải quyết bài toán biến đổi và điều khiển dòng năng lượng hai chiều linh hoạt giữa các nguồn phân tán và lưới điện thông minh. Mục tiêu cụ thể của luận văn là xây dựng cấu trúc bộ biến đổi AC-DC-AC-AC hai chiều, kết hợp chỉnh lưu tích cực và nghịch lưu đa mức 7 bậc kiểu cầu chữ H nối tầng có khâu cách ly tần số cao. Luận văn được thực hiện tại Trường Đại học Kỹ thuật Công nghiệp – Đại học Thái Nguyên, hoàn thành vào tháng 7 năm 2017.

Ý nghĩa khoa học và thực tiễn của công trình thể hiện ở việc tối ưu hóa chất lượng điện áp và dòng điện ngõ ra, duy trì hệ số công suất xấp xỉ 1,0, đồng thời giảm đáng kể kích thước hệ thống biến áp nhờ tần số đóng cắt cao. Nghiên cứu cung cấp giải pháp kỹ thuật đáng tin cậy cho các lưới điện microgrid hoạt động ở dải điện áp 380V đến 400V, phục vụ cả chế độ nối lưới lẫn chế độ vận hành ốc đảo độc lập.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn xây dựng trên nền tảng lý thuyết điện tử công suất hiện đại và lý thuyết điều khiển tự động nâng cao, tập trung vào ba mô hình lý thuyết cốt lõi:

  • Lý thuyết bộ biến đổi đa mức nối tầng: Sử dụng cấu trúc cầu chữ H nối tầng nhằm tổng hợp điện áp đầu ra dạng bậc thang từ nhiều nguồn một chiều độc lập. Với số lượng $N = 3$ cầu H trên một pha, số cấp điện áp ngõ ra đạt được xác định theo công thức $M = 2N + 1 = 7$ mức, giúp chia nhỏ điện áp đặt lên từng van bán dẫn IGBT và giảm thiểu ứng suất điện áp $dv/dt$.
  • Lý thuyết điều chế độ rộng xung đa sóng mang: Áp dụng phương pháp điều chế PWM đa sóng mang tam giác dịch pha hoặc dịch mức đối xứng kết hợp sóng sin chuẩn 50 Hz. Hệ số điều biến biên độ và tần số được tối ưu hóa để triệt tiêu các thành phần sóng hài bậc thấp quanh tần số sóng cơ bản.
  • Lý thuyết chỉnh lưu tích cực và điều khiển vector: Khung lý thuyết điều khiển tựa điện áp trên hệ tọa độ đồng bộ $dq$ và hệ tọa độ tĩnh $\alpha\beta$. Cấu trúc điều khiển phân tách độc lập hai mạch vòng: mạch vòng ngoài ổn định điện áp DC-link và mạch vòng trong điều khiển dòng điện lưới bám nhanh theo tín hiệu đặt, đảm bảo dòng điện xoay chiều luôn đồng pha với điện áp lưới.

Phương pháp nghiên cứu

Nghiên cứu áp dụng phương pháp mô hình hóa toán học kết hợp mô phỏng số thực nghiệm trên nền tảng phần mềm Matlab/Simulink với công cụ chuyên dụng SimPowerSystems:

  • Nguồn dữ liệu và thông số mô phỏng: Thiết lập 12 kịch bản vận hành hoàn chỉnh với các thông số kỹ thuật chuẩn hóa: điện áp xoay chiều nguồn 220V/380V tần số 50 Hz, điện áp DC-link định mức 400V cho hệ một pha và 600V cho hệ ba pha, công suất tải thử nghiệm 5 kVA, tần số đóng cắt xung PWM đạt 10 kHz, chu kỳ lấy mẫu thuật toán $T_s = 5 \times 10^{-6}$ giây (5 microgiây).
  • Phương pháp chọn mẫu và kịch bản thử nghiệm: Lựa chọn có chủ đích các trạng thái hoạt động tiêu biểu gồm chế độ nghịch lưu phát điện, chế độ chỉnh lưu tích cực nạp năng lượng, chế độ đảo dòng công suất hai chiều và chế độ lưới mất cân bằng pha.
  • Lý do lựa chọn phương pháp: Việc mô phỏng số hóa giúp khảo sát chính xác phản ứng động học của hệ thống bán dẫn công suất cao, đo lường chi tiết dạng sóng dòng điện, điện áp và phổ phân tích Fourier mà không gặp rủi ro quá dòng, quá áp gây hư hỏng thiết bị phần cứng trong phòng thí nghiệm. Timeline nghiên cứu được triển khai liên tục trong thời gian 12 tháng từ năm 2016 đến giữa năm 2017.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình mô phỏng và phân tích số liệu trên mô hình bộ biến đổi đa mức đã ghi nhận 4 phát hiện kỹ thuật quan trọng:

  • Tối ưu hóa dạng sóng điện áp nghịch lưu: Bộ nghịch lưu 7 mức sử dụng 3 cầu H nối tầng tạo ra điện áp ngõ ra 7 bậc mịn màng, giảm điện áp chịu đựng trên mỗi khóa van bán dẫn xuống chỉ còn 33,3% so với cấu trúc nghịch lưu 2 mức cùng công suất. Dòng điện xoay chiều ngõ ra đạt dạng hình sin chuẩn với thời gian quá độ xác lập chỉ sau 0,01 giây kể từ thời điểm khởi động.
  • Nâng cao chất lượng dòng điện chỉnh lưu tích cực: Mạch chỉnh lưu tích cực một pha và ba pha giữ ổn định điện áp một chiều tại mức 400V và 600V ngay cả khi tải thay đổi đột ngột. Dòng điện phía xoay chiều bám sát điện áp nguồn, triệt tiêu gần như hoàn toàn góc lệch pha, đưa hệ số công suất toàn hệ thống đạt mức 0,99.
  • Hiệu quả vượt trội của thuật toán Deadbeat: So sánh với bộ điều chỉnh PID kinh điển, thuật toán điều khiển dòng điện Deadbeat giúp rút ngắn thời gian đáp ứng quá độ xuống 40%, giảm độ đập mạch dòng điện $i_L$ trên cuộn cảm ngõ vào xuống dưới 5% tại tần số lấy mẫu 10 kHz.
  • Hoàn thiện cấu trúc truyền tải hai chiều AC-DC-AC-AC: Khâu trung gian tần số cao kết hợp bộ biến đổi ma trận Matrix Converter truyền tải công suất hai chiều thông suốt giữa hai cổng kết nối, duy trì sự cân bằng dòng điện trên cả 3 pha với hiệu suất biến đổi năng lượng toàn phần ước tính đạt trên 94%.

Thảo luận kết quả

Cơ chế vật lý giúp cấu trúc 7 mức đạt chất lượng vượt trội nằm ở khả năng phân bố đều điện áp trên các tụ điện DC riêng biệt, giúp phổ sóng hài dịch chuyển sang dải tần số cao gấp nhiều lần tần số đóng cắt cơ sở. Điều này cho phép giảm kích thước cuộn cảm lọc $L$ ngõ vào tới 60%, từ đó giảm trọng lượng và chi phí chế tạo toàn bộ thiết bị.

Dữ liệu mô phỏng được trực quan hóa qua biểu đồ dạng sóng thời gian trên khối Scope và bảng phân tích phổ sóng hài FFT. Độ méo hài tổng THD của dòng điện ngõ vào giảm từ mức trên 25% ở bộ biến đổi thông thường xuống dưới 4,2% ở sơ đồ 7 mức, đáp ứng hoàn toàn tiêu chuẩn nghiêm ngặt IEEE 519 về chất lượng điện năng. Kết quả này hoàn toàn tương thích với các nghiên cứu tiên tiến trên thế giới về lưới điện vi mô thông minh, chứng minh tính đúng đắn của phương pháp điều chế PWM đa sóng mang kết hợp bộ điều khiển Deadbeat.

Đề xuất và khuyến nghị

Dựa trên kết quả nghiên cứu lý thuyết và mô phỏng, 4 khuyến nghị cụ thể được đề xuất nhằm chuyển giao và ứng dụng công nghệ vào thực tiễn:

  • Triển khai cấu trúc cầu H nối tầng vào các trạm sạc xe điện và trang trại điện mặt trời: Tập đoàn Điện lực và các doanh nghiệp phát triển năng lượng tái tạo nên ứng dụng bộ biến đổi 7 mức từ quý 2 năm 2025, đặt mục tiêu nâng hiệu suất hòa lưới lên trên 96% và giảm tỷ lệ tổn thất kỹ thuật lưới phân phối xuống dưới 3,5%.
  • Nâng cấp phần cứng điều khiển số thời gian thực: Các nhóm kỹ sư nghiên cứu phát triển cần chuyển dịch từ mô hình mô phỏng sang lập trình trên chip xử lý tín hiệu số DSP 32-bit tốc độ cao trong giai đoạn 2025 - 2026, đảm bảo chu kỳ thực thi thuật toán Deadbeat đạt dưới 10 microgiây.
  • Ban hành quy chuẩn kỹ thuật cho lưới điện microgrid: Bộ Công Thương và Viện Năng lượng cần xây dựng bộ tiêu chuẩn kỹ thuật kết nối nguồn phân tán một chiều và xoay chiều trước năm 2026, bắt buộc duy trì hệ số công suất trên 0,95 và giới hạn độ méo hài dòng điện THD dưới 5% tại điểm đấu nối chung.
  • Tối ưu hóa vật liệu biến áp cách ly cao tần: Các viện nghiên cứu vật liệu và nhà sản xuất thiết bị điện cần thử nghiệm vật liệu từ tính tiên tiến dạng Nanocrystalline để nâng tần số làm việc của khâu cách ly lên dải 20 kHz đến 50 kHz trước năm 2027, giúp giảm hơn 50% thể tích máy biến áp.

Đối tượng nên tham khảo luận văn

Công trình luận văn mang giá trị học thuật và ứng dụng thực tiễn cao, đặc biệt hữu ích cho 4 nhóm đối tượng sau:

  • Học viên cao học và nghiên cứu sinh chuyên ngành Kỹ thuật Điều khiển và Tự động hóa: Tài liệu cung cấp phương pháp luận chi tiết về mô hình hóa toán học, thiết lập giải thuật điều khiển vector và quy trình xây dựng mô hình mô phỏng Simulink cho các hệ thống biến đổi điện tử công suất phức tạp.
  • Kỹ sư thiết kế điện tử công suất và hệ thống nhúng: Nắm bắt giải pháp thiết kế mạch lực nghịch lưu đa mức, cấu trúc mạch điều khiển van bán dẫn IGBT và phương pháp lập trình điều chế PWM đa sóng mang ứng dụng trong biến tần công nghiệp.
  • Cán bộ kỹ thuật quản lý vận hành lưới điện phân phối: Tiếp cận giải pháp kỹ thuật tối ưu để kết nối các nguồn năng lượng tái tạo phân tán, giải quyết triệt để sự cố mất cân bằng pha và nâng cao chất lượng điện áp trong lưới điện thông minh.
  • Giảng viên và nhà nghiên cứu tại các trường đại học kỹ thuật: Nguồn tư liệu tham khảo giá trị để biên soạn bài giảng chuyên đề môn học Điện tử công suất nâng cao, Điều khiển truyền động điện và Lưới điện vi mô thông minh.

Câu hỏi thường gặp

  • Cấu trúc nghịch lưu 7 mức cầu H nối tầng có ưu điểm gì nổi bật so với nghịch lưu 2 mức? Nghịch lưu 7 mức sử dụng 3 cầu H ghép nối tiếp giúp chia nhỏ điện áp, giảm điện áp chịu đựng trên mỗi van IGBT xuống 33,3%. Điện áp ra có dạng bậc thang gần sin, giúp giảm sóng hài THD xuống dưới 5% và thu nhỏ kích thước mạch lọc.

  • Khâu trung gian tần số cao trong bộ biến đổi AC-DC-AC-AC đảm nhiệm chức năng gì? Khâu trung gian tần số cao làm việc ở tần số hàng chục kHz, cung cấp khả năng cách ly điện từ an toàn tuyệt đối giữa nguồn và phụ tải. Nhờ tần số cao, kích thước và khối lượng máy biến áp giảm hơn 50% so với biến áp 50 Hz.

  • Tại sao bộ điều khiển Deadbeat lại được đánh giá cao hơn bộ điều khiển PID trong mạch vòng dòng điện? Bộ điều khiển Deadbeat dựa trên mô hình trạng thái số rời rạc, giúp dòng điện thực bám sát giá trị đặt chỉ sau 1 đến 2 chu kỳ lấy mẫu, rút ngắn 40% thời gian quá độ và hạn chế triệt để hiện tượng vọt lố điện áp.

  • Hệ thống có khả năng tự vận hành khi xảy ra sự cố mất lưới điện quốc gia không? Hệ thống tích hợp chế độ vận hành ốc đảo độc lập. Khi tách lưới, bộ điều khiển tự động chuyển đổi phương thức sang ổn định biên độ điện áp 220V/380V và tần số 50 Hz, đảm bảo cung cấp điện liên tục cho các phụ tải ưu tiên.

  • Làm cách nào để bộ chỉnh lưu tích cực đạt được hệ số công suất xấp xỉ 1,0? Hệ thống sử dụng cấu trúc điều khiển tựa theo điện áp lưới kết hợp khâu điều chế PWM, điều chỉnh góc mở các van bán dẫn để vector dòng điện xoay chiều luôn trùng pha với vector điện áp nguồn, triệt tiêu hoàn toàn công suất phản kháng.

Kết luận

  • Xây dựng thành công mô hình toán học và cấu trúc mạch lực hoàn chỉnh cho bộ biến đổi hai chiều AC-DC-AC-AC tích hợp khâu cách ly cao tần.
  • Ứng dụng xuất sắc giải thuật điều chế PWM đa sóng mang cho nghịch lưu 7 mức, tạo điện áp ngõ ra chất lượng cao với thời gian đáp ứng dưới 0,01 giây.
  • Làm chủ kỹ thuật điều khiển chỉnh lưu tích cực đa mức bằng thuật toán Deadbeat, nâng hệ số công suất đạt mức 0,99 và ổn định điện áp DC-link 400V - 600V.
  • Triệt tiêu hiệu quả các thành phần sóng hài bậc thấp, đáp ứng tiêu chuẩn chất lượng điện năng khắt khe trong hệ thống điện thông minh.
  • Mở ra hướng phát triển thử nghiệm phần cứng thực tế trên vi xử lý DSP chuyên dụng trong giai đoạn tiếp theo để sớm thương mại hóa sản phẩm.

Quý độc giả, kỹ sư và nhà nghiên cứu quan tâm có thể khai thác toàn văn tài liệu tại Thư viện Trường Đại học Kỹ thuật Công nghiệp – Đại học Thái Nguyên để ứng dụng vào các dự án phát triển năng lượng tái tạo và lưới điện thông minh.
