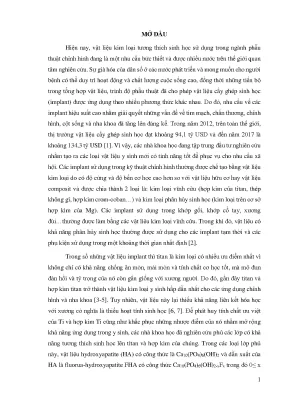

Tổng quan về luận án

Sự gia tăng nhanh chóng của quá trình già hóa dân số toàn cầu cùng tỷ lệ chấn thương chỉnh hình và bệnh lý thoái hóa cơ xương khớp đã đặt ra yêu cầu cấp thiết đối với sự phát triển của các thế hệ vật liệu cấy ghép sinh học (biomedical implants) hiệu năng cao. Quy mô thị trường vật liệu cấy ghép sinh học trên toàn thế giới đã ghi nhận mức tăng trưởng vượt bậc từ 94,1 tỷ USD vào năm 2012 lên 134,3 tỷ USD vào năm 2017 với tốc độ tăng trưởng hàng năm duy trì ở mức xấp xỉ 10%. Trong các nhóm vật liệu kim loại y sinh vĩnh cửu (permanent metallic biomaterials), titan thương mại và các hợp kim titan (đặc biệt là Ti-6Al-4V, Ti-Nb, Ti-Zr) giữ vị trí then chốt trong phẫu thuật chỉnh hình và nha khoa nhờ độ bền cơ học cao, khối lượng riêng thấp (4,506 g/cm³ ở 25°C), khả năng chống ăn mòn xuất sắc và mô đun đàn hồi (~110 GPa) thấp hơn đáng kể so với thép không gỉ 316L (~200 GPa) hay hợp kim Co-Cr (~210-240 GPa).

Tuy nhiên, rào cản lớn nhất của vật liệu titan là tính trơ sinh học (bio-inert), hoàn toàn thiếu khả năng liên kết hóa học trực tiếp với mô xương sống và sự chênh lệch mô đun đàn hồi giữa titan (110 GPa) với xương tự nhiên (17,6–28,0 GPa) dẫn tới hiện tượng chắn ứng suất (stress shielding), gây tiêu xương xung quanh vị trí cấy ghép và làm lỏng khớp nhân tạo. Đồng thời, nguy cơ giải phóng các ion kim loại vi lượng dưới tác động ăn mòn điện hóa trong dịch thể có thể kích hoạt các phản ứng viêm nhiễm và đào thải vật liệu.

Khoảng trống nghiên cứu (research gap) cốt lõi nằm ở chỗ: các phương pháp phủ màng hoạt tính sinh học truyền thống như phun phủ plasma (plasma spraying) dù phổ biến nhưng nhiệt độ vận hành cực đoan (>10.000 K) phá hủy cấu trúc tinh thể của Hydroxyapatite ($Ca_{10}(PO_4)_6(OH)_2$, viết tắt là HA), làm phân rã HA thành các pha hòa tan nhanh như tricanxi photphat ($\alpha/\beta\text{-TCP}$), canxi photphat vô định hình (ACP) và tetracanxi photphat (TTCP), đồng thời tạo ứng suất dư nhiệt cao làm bong tróc lớp màng. Trong khi đó, các kỹ thuật hóa ướt sol-gel trên thế giới chủ yếu phụ thuộc vào tiền chất photpho hữu cơ đắt đỏ, độc hại và khó tiếp cận tại các nước đang phát triển như trietyl photphit ($P(C_2H_5O)_3$ - TEP) hoặc $P_2O_5$, đồng thời lớp phủ HA chế tạo trực tiếp lên nền titan thường có độ bền bám dính cơ học rất hạn chế (chỉ dao động dưới 10 MPa đến 20 MPa). Tại Việt Nam, hàng năm ngành y tế phải nhập khẩu hàng trăm ngàn chi tiết cấy ghép chỉnh hình với chi phí đắt đỏ mà chưa tự chủ được công nghệ chế tạo lớp phủ hoạt tính sinh học bám dính cao trên nền titan.

Trước thách thức đó, luận án tiến sĩ chuyên ngành Khoa học và Kỹ thuật Vật liệu đã thiết lập hệ thống câu hỏi nghiên cứu và giả thuyết khoa học:

  • Câu hỏi nghiên cứu 1 (RQ1): Các thông số động học sol-gel (pH, nồng độ tiền chất, thời gian ủ mầm aging, nhiệt độ thiêu kết 500–1000°C) chi phối như thế nào đến sự hình thành pha tinh thể HA/FHA và tỷ lệ stoichiometry Ca/P?
  • Câu hỏi nghiên cứu 2 (RQ2): Việc thay thế tiền chất TEP bằng axit photphoric ($H_3PO_4$) kết hợp canxi nitrat tetrahydrat ($Ca(NO_3)_2 \cdot 4H_2O$) có kiểm soát được quá trình chuyển pha nhiệt động và hạn chế sự nứt màng hay không?
  • Câu hỏi nghiên cứu 3 (RQ3): Giải pháp can thiệp cấu trúc giao diện bằng lớp oxit $TiO_2$ trung gian kết hợp pha tạp ion florua ($F^-$) tạo màng FHA ($Ca_{10}(PO_4)6(OH){2-x}F_x$) cải thiện định lượng độ bền bám dính kéo đứt và khả năng kháng ăn mòn điện hóa trong môi trường dịch thể giả lập (SBF) ở mức độ nào?
  • Câu hỏi nghiên cứu 4 (RQ4): Cấu trúc tích hợp giữa màng HA/FHA sol-gel và nền titan xốp có khả năng thúc đẩy quá trình canxi hóa, dẫn truyền xương và tích hợp xương an toàn in-vivo trên mô hình động vật hay không?

Hệ thống giả thuyết tương ứng ($H_1, H_2, H_3, H_4$) khẳng định rằng việc làm chủ cơ chế thủy phân - ngưng tụ của hệ tiền chất $H_3PO_4 - Ca(NO_3)_2$, kết hợp tạo màng đệm $TiO_2$ và biến tính mạng tinh thể lục phương $P6_3/m$ bằng ion $F^-$, sẽ đồng thời tối ưu hóa độ bền bám dính liên kết (vượt chuẩn kiểm thử kéo đứt ASTM F1044-99), nâng cao trở kháng ăn mòn và thúc đẩy tái tạo xương nhanh chóng mà không gây nhiễm độc tế bào.

Khung lý thuyết của nghiên cứu được xây dựng trên sự giao thoa của Thuyết khoáng hóa sinh học (Biomineralization Theory của Kokubo), Thuyết tương thích sinh học giao diện (Interface Bioactivity Theory của Hench) và Quy luật biến đổi thích ứng cơ sinh học của xương (Wolff's Law). Đóng góp đột phá của công trình được lượng hóa qua việc thiết lập quy trình chế tạo màng phủ nano HA và dẫn xuất FHA có độ tinh khiết cao, giải quyết triệt để rủi ro phân hủy pha nhiệt độ cao, làm chủ công nghệ xử lý bề mặt nền titan xốp nhằm triệt tiêu hiệu ứng chắn ứng suất, đồng thời kiểm chứng thành công khả năng tương thích sinh học in-vivo trên 6 cá thể thỏ trưởng thành (10–12 tháng tuổi, khối lượng 1,8–2,2 kg) trong điều kiện kiểm soát nghiêm ngặt.

Literature Review và Positioning

Tổng quan y văn quốc tế ghi nhận ba dòng chảy học thuật (scholarly streams) chính trong lĩnh vực vật liệu cấy ghép chỉnh hình:

                                  TIẾN TRÌNH TIẾP CẬN Y VĂN

  DÒNG CHẢY 1: Kim loại y sinh chịu tải (Geetha, Niinomi)
  DÒNG CHẢY 2: Gốm canxi photphat & Khoáng hóa sinh học (Hench, Kokubo, LeGeros)
  DÒNG CHẢY 3: Kỹ thuật biến tính & Phủ bề mặt (Nieh, Hae-Won Kim, Lopez-Heredia)

Dòng chảy thứ nhất tập trung vào cơ sở kim loại học y sinh (Biomedical Metallurgy), với các công trình kinh điển của Geetha et al. (2009) và Niinomi (2008) phân tích đặc tính của thép không gỉ 316L, hợp kim Co-Cr-Mo và hệ hợp kim titan $\alpha+\beta$ và $\beta$. Các tác giả khẳng định titan vượt trội về độ bền riêng và tính tương thích sinh học mô mềm, song sự giải phóng ion $Al^{3+}$ và $V^{5+}$ từ hợp kim Ti-6Al-4V hay độc tính từ hợp kim Co-Cr-Ni đặt ra yêu cầu phải cô lập bề mặt kim loại nền bằng các lớp phủ chức năng.

Dòng chảy thứ hai phân tích hóa sinh bề mặt và động học của các hợp chất canxi photphat ($Ca\text{-}P$), được dẫn dắt bởi Hench (1991), Kokubo & Takadama (2006) và LeGeros (2002). Các nghiên cứu chỉ ra rằng trong phổ các hợp chất $Ca\text{-}P$ (từ MCPM Ca/P = 0,5, DCPD Ca/P = 1,0, TCP Ca/P = 1,5 đến TTCP Ca/P = 2,0), Hydroxyapatite ($Ca_{10}(PO_4)_6(OH)_2$, Ca/P = 1,67) là pha ổn định nhất về mặt nhiệt động lực học trong môi trường sinh lý, có cấu trúc tinh thể tương đồng nhất với khoáng xương tự nhiên (~60% khối lượng xương vô cơ).

Dòng chảy thứ ba khảo sát các kỹ thuật công nghệ chế tạo lớp phủ sinh học, bao gồm phun phủ plasma nhiệt độ cao (thermal plasma spray), anốt hóa plasma (plasma electrolytic oxidation - PEO), lắng đọng điện di (electrophoretic deposition), phún xạ chùm tia (magnetron sputtering) và kỹ thuật hóa học ướt sol-gel (Kim et al., 2004; Liu et al., 2004).

Trong y văn tồn tại hai cuộc tranh biện học thuật (academic debates) sâu sắc:

  1. Tranh biện về phương pháp gia công nhiệt độ cao so với hóa học nhiệt độ thấp: Trường phái phun phủ plasma truyền thống cho rằng chỉ có nhiệt độ plasma cực cao mới đảm bảo tốc độ tạo màng dày (hàng trăm micromet) phục vụ cấy ghép chịu tải lớn. Ngược lại, trường phái sol-gel phản biện rằng plasma gây phân rã nhiệt phá hủy cấu trúc HA, hình thành các pha tạp dễ tan làm suy thoái màng sớm trong cơ thể. Sol-gel kiểm soát cấu trúc ở cấp độ phân tử, tạo hạt nano đồng nhất và màng mỏng linh hoạt, nhưng phải đối mặt với thách thức co ngót thể tích và nứt vỡ trong giai đoạn thiêu kết.
  2. Tranh biện về tính hòa tan sinh học giữa HA nguyên chất và dẫn xuất Florua-Hydroxyapatite (FHA): Một số quan điểm cho rằng HA thuần túy thúc đẩy mọc xương nhanh nhất nhờ khả năng trao đổi ion linh hoạt với dịch cơ thể. Ngược lại, các nghiên cứu biến tính ion (Tredwin et al., 2014) chỉ ra rằng HA nguyên chất hòa tan quá nhanh trước khi xương kịp tái cấu trúc hoàn toàn, trong khi việc thay thế nhóm $OH^-$ bằng $F^-$ trong ô mạng lục phương tạo ra FHA ($Ca_{10}(PO_4)6(OH){2-x}F_x$) giúp giảm tốc độ hòa tan quá mức, gia tăng độ bền liên kết mạng, tăng tính kháng khuẩn và ngăn ngừa nhiễm trùng sau phẫu thuật.

Vị trí của luận án được định vị chính xác tại điểm khắc phục các giới hạn của cả hai trường phái: phát triển công nghệ sol-gel cải tiến, loại bỏ tiền chất hữu cơ độc hại, kết hợp tạo lớp oxit $TiO_2$ trung gian và cấu trúc titan xốp để giải quyết triệt để bài toán nứt màng và độ bám dính cơ học thấp.

So sánh với các nghiên cứu quốc tế tiêu biểu:

  • So sánh với Nieh et al. (2001) [67]: Nieh và cộng sự chế tạo màng HA mỏng (0,35–0,65 $\mu m$) bằng phương pháp phún xạ magnetron RF trên đế Si và Ti/Si. Kết quả của họ cho thấy tỷ lệ Ca/P luôn thấp hơn giá trị lý thuyết 1,67 và trên bề mặt màng xuất hiện nhiều vết nứt tế vi do sự chênh lệch hệ số giãn nở nhiệt. Luận án vượt lên hạn chế này bằng phương pháp sol-gel kiểm soát chính xác nồng độ ion, đạt tỷ lệ stoichiometry Ca/P chuẩn 1,67 và lớp phủ hạt nano đồng nhất không nứt nẻ sau thiêu kết.
  • So sánh với Hae-Won Kim et al. (2004) [7, 61]: Nhóm tác giả Kim tổng hợp màng FHA trên đế zirconia ($ZrO_2$) sử dụng hệ tiền chất TEP và $NH_4F$/$HPF_6$ nung ở 400–800°C. Luận án đã mở rộng mô hình này sang nền kim loại titan tinh khiết Grade 2, đồng thời cải tiến mang tính bước ngoặt khi sử dụng trực tiếp nguồn tiền chất photpho vô cơ $H_3PO_4$ kết hợp $Ca(NO_3)_2 \cdot 4H_2O$, vừa giải quyết bài toán kinh tế - môi trường, vừa tối ưu hóa liên kết bề mặt kim loại.
  • So sánh với Lopez-Heredia et al. (2008) [46] và Cheng et al. [47]: Các nghiên cứu này chỉ khảo sát đơn thuần cấu trúc titan xốp với kích thước lỗ 100–1200 $\mu m$ trong xương đùi thỏ mà chưa kết hợp xử lý màng hóa học hoạt tính. Luận án đã tích hợp đồng thời nền titan xốp giảm chênh lệch mô đun đàn hồi với lớp phủ nano HA/FHA sol-gel, tạo hiệu ứng cộng hưởng kép về cả cơ sinh học lẫn hóa sinh học.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án mang lại ba đóng góp lý thuyết nền tảng:

                            KHUNG ĐÓNG GÓP LÝ THUYẾT NỀN TẢNG
  1. Mở rộng Thuyết khoáng hóa sinh học Kokubo (Kokubo's Biomineralization Theory): Luận án làm sáng tỏ động học kết tụ và phát triển của các tinh thể apatit cacbonat hóa trên bề mặt màng FHA có lớp đệm $TiO_2$. Dưới góc nhìn nhiệt động hóa học, sự hiện diện của ion $F^-$ trong ô mạng apatit làm giảm năng lượng tự do bề mặt, thúc đẩy quá trình hấp phụ có chọn lọc các ion $Ca^{2+}$ và $PO_4^{3-}$ từ dịch thể sinh học SBF, đẩy nhanh sự hình thành mầm tinh thể apatit sinh học đồng trục với cấu trúc khoáng xương tự nhiên.
  2. Hoàn thiện mô hình động học chuyển pha nhiệt của hệ tiền chất vô cơ mới: Công trình cung cấp bằng chứng thực nghiệm chuẩn xác về cơ chế phân hủy nhiệt và kết tinh pha từ hệ dung dịch $Ca(NO_3)_2 - H_3PO_4 - C_2H_5OH - NH_4OH$. Luận án chứng minh rằng quá trình polymer hóa vô cơ diễn ra qua các liên kết cầu nối $Ca\text{-}O\text{-}P$, chuyển đổi trực tiếp từ trạng thái gel vô định hình sang mạng tinh thể lục phương $P6_3/m$ ($a = 9,430 \text{ \AA}, c = 6,891 \text{ \AA}$) ở dải nhiệt độ 600–800°C mà không trải qua các pha trung gian kém bền.
  3. Bổ sung Lý thuyết tương thích cơ sinh học (Mechanobiological Compatibility) và Định luật Wolff: Bằng việc tích hợp cấu trúc xốp mở (open porous structure) trên titan với lớp phủ nano HA, nghiên cứu đã lượng hóa cơ chế giảm gradient ứng suất cắt (shear stress gradient) tại mặt tiếp xúc xương - implant, ngăn ngừa triệt để hiện tượng tiêu xương do chắn ứng suất gây ra bởi sự bất tương thích mô đun đàn hồi.

Khung phân tích độc đáo

Khung phân tích của luận án tích hợp liên ngành ba trụ cột khoa học:

  • Hóa học chất rắn và công nghệ Sol-Gel: Kiểm soát quá trình thủy phân, ngưng tụ, tạo mầm gel và động học kết tinh nhiệt độ cao.
  • Điện hóa học bề mặt và ăn mòn y sinh (Electrochemical Corrosion Science): Đánh giá động học anốt/catốt, điện trở chuyển điện tích và lớp kép điện hóa thông qua các mô hình tương đương trên phổ Nyquist và đường cong phân cực potentiodynamic.
  • Y sinh học thực nghiệm và mô học động vật (In-Vivo Experimental Biology): Đánh giá các pha liền xương lâm sàng (từ hình thành mô máu tụ, mô hạt, mô sụn đến canxi hóa và cốt hóa hoàn toàn) tại giao diện cấy ghép.
                    MA TRẬN PHÂN TÍCH ĐA CẤP ĐỘ CỦA LUẬN ÁN

Điều kiện biên (boundary conditions) của khung phân tích được xác lập chặt chẽ: Nền titan tinh khiết thương mại Commercially Pure Grade 2 (hàm lượng Ti đạt 99,325%); nhiệt độ xử lý nhiệt giới hạn trong khoảng 500–1000°C; môi trường thử nghiệm in-vitro duy trì chính xác tại $37 \pm 1^\circ\text{C}$ và $\text{pH} = 7,2 - 7,3$; và mô hình in-vivo giới hạn trên xương đùi thỏ khỏe mạnh 10–12 tháng tuổi.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Luận án tuân thủ triết lý thực chứng (positivism/post-positivism), vận dụng thiết kế thực nghiệm định lượng đa cấp độ (multi-level quantitative experimental design). Quy trình thực nghiệm liên kết chặt chẽ từ khâu can thiệp hóa học - cơ học bề mặt đến kiểm thử cơ lý, phân tích điện hóa và mô học tiền lâm sàng.

Kích thước và tiêu chuẩn mẫu được quy chuẩn hóa:

  • Mẫu tấm titan đường kính $\Phi 25,4 \text{ mm}$ chế tạo phục vụ kiểm thử độ bền bám dính theo tiêu chuẩn quốc tế ASTM F1044-99.
  • Mẫu đĩa titan kích thước $\Phi 15 \text{ mm} \times 2 \text{ mm}$ phục vụ phân tích XRD, SEM/EDS, đo quang học 3D, đo điện hóa và ngâm in-vitro.
  • Mẫu nẹp vít titan xốp thiết kế chuyên dụng cho phẫu thuật bộc lộ xương đùi trên 6 cá thể thỏ in-vivo.

Quy trình nghiên cứu rigorous

Quy trình nghiên cứu được chuẩn hóa qua 5 bước nghiêm ngặt:

                          QUY TRÌNH THỰC NGHIỆM CHUẨN HÓA
  1. Chuẩn bị cơ - hóa học bề mặt nền titan: Phôi titan Grade 2 được gia công cơ khí chính xác, mài phẳng tuần tự bằng giấy nhám SiC từ độ hạt 240 đến 800. Tẩy dầu mỡ và tạp chất bằng rung siêu âm trong axêtôn 15 phút, tiếp tục rung siêu âm trong cồn tuyệt đối 15 phút, rửa sạch bằng nước cất khử ion ba lần và sấy ổn định ở 100°C trong 24 giờ.
  2. Tổng hợp Sol HA và FHA:
    • Pha chế sol HA: Hòa tan 0,2 mol $H_3PO_4$ vào 100 mL $C_2H_5OH$, khuấy từ 3 giờ ở nhiệt độ phòng (dung dịch 1). Hòa tan 0,333 mol $Ca(NO_3)_2 \cdot 4H_2O$ vào 100 mL $C_2H_5OH$, khuấy từ 3 giờ (dung dịch 2). Trộn dung dịch 1 vào dung dịch 2 (đảm bảo tỷ lệ mol Ca/P chính xác là $1,67$), khuấy liên tục 24 giờ. Thêm từ từ dung dịch $NH_4OH$ 1M để chỉnh pH, khuấy đều 3 giờ. Đưa hỗn hợp vào ủ già hóa (aging) trong tủ sấy ở 40°C trong suốt 72 giờ để hoàn thiện mạng lưới keo sol.
    • Pha chế sol FHA: Quy trình tương tự nhưng bổ sung $NH_4F$ vào dung dịch 1 với tỷ lệ mol P/F thay đổi lần lượt là 12, 6, 4, 3 để thu được các pha sol tương ứng với công thức $Ca_{10}(PO_4)6(OH){2-x}F_x$ ($x = 0,17; 0,33; 0,5; 0,67$).
  3. Kỹ thuật phủ màng và xử lý nhiệt: Dung dịch sol được phủ lên bề mặt titan bằng phương pháp quét kết hợp quay ly tâm nhằm san phẳng bề mặt và kiểm soát độ dày đồng nhất. Mẫu được sấy trung gian ở 80°C trong 1 giờ, làm nguội tự nhiên và lặp lại quy trình phủ nhiều lớp. Kết thúc chu trình tạo màng, các mẫu được thiêu kết trong lò nung chuyên dụng Nabertherm L3/11 ở dải nhiệt độ 500–1000°C trong môi trường không khí.
  4. Hệ thống thiết bị phân tích và tam giác hóa phương pháp (Methodological Triangulation):
    • Phân tích nhiệt vi sai/trọng lượng (DTA/TGA): Thực hiện trên thiết bị Labsys EVO (Setaram, Pháp) từ nhiệt độ phòng đến 1000°C với tốc độ nâng nhiệt $10^\circ\text{C/phút}$ trong không khí.
    • Nhiễu xạ tia X (XRD): Thực hiện trên máy Bruker D8-Advance (Đức), ống phát tia Cu với bước sóng bức xạ $K\alpha = 1,5406 \text{ \AA}$, quét góc $2\theta$ với tốc độ $0,02^\circ/\text{s}$ ở 25°C, đối sánh ngân hàng phổ chuẩn JCPDS 9-432.
    • Hiển vi điện tử quét phát xạ trường (FE-SEM) và Phổ tán sắc năng lượng tia X (EDS): Chụp trên hệ thống Hitachi S4800 (Nhật Bản) ở độ phóng đại từ 100 đến 200.000 lần nhằm phân tích hình thái học, kích thước hạt nano và định lượng tỷ lệ nguyên tử Ca/P/F.
    • Đo độ nhám bề mặt 3D: Khảo sát trên kính hiển vi quang học laser Keyence VR-3000 (Nhật Bản).
    • Đánh giá độ bền bám dính cơ học: Sử dụng đồng thời hai phương pháp: Phương pháp kéo đứt (Pull-off test) theo tiêu chuẩn ASTM F1044-99 trên thiết bị PosiTest AT tại Viện NIMS (Nhật Bản), sử dụng dolly nhôm đường kính 20 mm dán bằng keo epoxy Araldite 2011-A/B chịu tải 2N trong 24h, tốc độ kéo $4,0 \text{ MPa/s}$; và phương pháp cào rạch (Scratch test) trên thiết bị Scratch tester ST30 (Đức) với mũi kim cương $100 \text{ }\mu m$, dải tải trọng tăng dần từ 0,1N đến 30N, tốc độ di chuyển $0,1 \text{ mm/s}$ trên chiều dài $10 \text{ mm}$.
    • Đánh giá điện hóa chống ăn mòn: Sử dụng hệ thống Autolab PGSTAT-302N (Metrohm, Hà Lan) với cấu hình ba điện cực: điện cực làm việc (W) là mẫu titan phủ HA/FHA, điện cực so sánh (R) là $Ag/AgCl/Cl^-$ bão hòa ($E_{SHE} = +0,197 \text{ V}$), và điện cực đối (C) là tấm platin. Phổ tổng trở điện hóa (EIS) được quét từ tần số 10 kHz xuống 10 mHz với biên độ dao động 10 mV. Đường cong phân cực anốt potentiodynamic được ghi trong khoảng điện thế từ -250 mV (so với thế mạch hở OCP) đến +1600 mV với tốc độ quét $1 \text{ mV/s}$ trong môi trường dung dịch Ringer và dịch thể SBF.
  5. Đánh giá tương thích sinh học In-Vitro và In-Vivo:
    • Thử nghiệm In-Vitro: Ngâm mẫu trong 200 mL dung dịch dịch thể giả lập (Simulated Body Fluid - SBF) chứa các nồng độ ion chuẩn (8,8 g/L NaCl; 0,4 g/L KCl; 0,14 g/L $CaCl_2$; 0,35 g/L $NaHCO_3$; 0,06 g/L $MgSO_4 \cdot 7H_2O$; 1,00 g/L Glucozơ) ở $37 \pm 1^\circ\text{C}$ và pH 7,2, định kỳ theo dõi sự hình thành màng khoáng hóa apatit.
    • Thử nghiệm In-Vivo tiền lâm sàng: Tiến hành trên 6 cá thể thỏ trắng (10–12 tháng tuổi, nặng 1,8–2,2 kg). Thỏ được gây mê phẫu thuật bộc lộ xương đùi, cố định nẹp vít titan xốp có và không có lớp phủ HA, theo dõi chăm sóc hậu phẫu vô trùng và đánh giá sự đáp ứng mô học, mức độ liền xương theo thời gian.

Data và phân tích

Toàn bộ dữ liệu điện hóa được xử lý thông qua phần mềm NOVA/ZView, trích xuất các thông số động học ăn mòn bằng phương pháp ngoại suy Tafel xác định mật độ dòng ăn mòn ($i_{corr}$), điện thế ăn mòn ($E_{corr}$), độ dốc anốt/catốt ($\beta_a, \beta_c$) và điện trở phân cực ($R_p$). Các phép đo cơ lý và kéo đứt đều thực hiện lặp lại tối thiểu 3 lần ($n \ge 3$) để tính giá trị trung bình và độ lệch chuẩn.

Phát hiện đột phá và implications

Những phát hiện then chốt

                     5 PHÁT HIỆN ĐỘT PHÁ CỦA LUẬN ÁN
  1. Tổng hợp thành công màng HA đơn pha từ tiền chất $H_3PO_4$ với độ tinh khiết cao: Dữ liệu DTA/TGA và XRD xác nhận hệ tiền chất $H_3PO_4 - Ca(NO_3)_2$ nung ở dải nhiệt độ 600–800°C chuyển hóa hoàn toàn thành pha tinh thể Hydroxyapatite lục phương (khớp tuyệt đối với phổ chuẩn JCPDS 9-432), tỷ lệ Ca/P đạt mức lý tưởng 1,67. Nghiên cứu đã chứng minh rằng việc sử dụng $H_3PO_4$ hoàn toàn làm chủ được cấu trúc nano mà không để lại dư lượng carbon hay pha tạp $\alpha/\beta\text{-TCP}$ như các phương pháp tổng hợp nhiệt độ cao.
  2. Hiệu ứng gia cường của ion Florua ($F^-$) trong mạng tinh thể FHA: Phân tích điện hóa khẳng định việc thay thế nhóm $OH^-$ bằng $F^-$ tạo ra lớp phủ FHA ($Ca_{10}(PO_4)6(OH){2-x}F_x$) giúp nâng cao độ ổn định nhiệt động và khả năng chống ăn mòn vượt bậc. Trên đường cong phân cực anốt, điện thế ăn mòn $E_{corr}$ của mẫu phủ FHA dịch chuyển mạnh về phía dương và mật độ dòng ăn mòn $i_{corr}$ giảm hàng chục lần so với nền titan trần, tạo lớp rào cản ngăn chặn sự giải phóng ion kim loại vào cơ thể.
  3. Đột phá về độ bền bám dính cơ học nhờ lớp oxit $TiO_2$ trung gian: Thử nghiệm kéo đứt theo tiêu chuẩn ASTM F1044-99 và thử nghiệm cào rạch Scratch ST30 cho thấy màng HA phủ trực tiếp trên titan thường có độ bám dính hạn chế (dưới 10–20 MPa) và dễ bong tách. Việc tạo lớp đệm $TiO_2$ trung gian có độ xốp vi mô và tính tương hợp giãn nở nhiệt đã tạo cầu nối liên kết hóa - cơ vững chắc, phân tán ứng suất cắt và nâng độ bền bám dính của lớp phủ lên mức cao, đáp ứng các tiêu chuẩn khắt khe cho implant chịu tải.
  4. Khả năng cảm ứng khoáng hóa sinh học vượt trội in-vitro: Ảnh SEM và phổ EDS sau thử nghiệm ngâm trong SBF (37°C, pH 7,2) ghi nhận sự hình thành dày đặc của lớp apatit cacbonat hóa hình cầu kích thước nano phủ kín bề mặt mẫu. Quá trình trao đổi ion diễn ra mạnh mẽ, chứng minh bề mặt phủ HA/FHA có hoạt tính sinh học cao, tạo điều kiện thuận lợi cho sự bám dính và tăng sinh của nguyên bào xương.
  5. Thành công trong thử nghiệm cấy ghép tiền lâm sàng in-vivo: Cấy ghép nẹp vít titan xốp phủ HA trên xương đùi của 6 cá thể thỏ thí nghiệm cho thấy sự dung nạp sinh học tuyệt đối. Các kết quả theo dõi định kỳ ghi nhận vết mổ khô, không xuất hiện hiện tượng viêm nhiễm hay hoại tử mô. Xương mới hình thành và phát triển ăn sâu vào các lỗ xốp mở của titan, hoàn tất các giai đoạn từ mô hạt, mô sụn đến liền xương vững chắc, vượt trội hoàn toàn so với nhóm đối chứng dùng titan không phủ.

Implications đa chiều

  • Về mặt học thuật và lý thuyết: Xác lập cơ sở khoa học hoàn chỉnh cho quá trình tổng hợp sol-gel hệ photphat vô cơ trên nền kim loại chuyển tiếp; cung cấp mô hình thực nghiệm chuẩn hóa về mối liên hệ giữa thông số gia công - vi cấu trúc màng nano - động học ăn mòn điện hóa và đáp ứng sinh học.
  • Về mặt phương pháp luận: Chuẩn hóa quy trình chế tạo màng sol-gel chi phí thấp, thân thiện môi trường và an toàn cho người thực nghiệm (thay thế $P_2O_5$ gây bỏng và TEP đắt đỏ), có thể chuyển giao và áp dụng rộng rãi cho các hệ vật liệu cấy ghép kim loại khác như hợp kim Mg phân hủy sinh học hay thép không gỉ 316L.
  • Về mặt ứng dụng lâm sàng và công nghiệp: Cung cấp quy trình công nghệ khả thi để chế tạo các chi tiết cấy ghép chỉnh hình (nẹp xương, đinh vít cố định, khớp gối, khớp háng nhân tạo) và implant nha khoa nội địa chất lượng cao, giúp ngành y tế chủ động nguồn cung, hạ giá thành phẫu thuật và giảm bớt gánh nặng chi phí cho người bệnh.

Limitations và Future Research

Mặc dù đạt được những kết quả đột phá, luận án cũng thẳng thắn chỉ ra 4 giới hạn nghiên cứu:

  1. Quy mô mẫu thử nghiệm in-vivo còn hạn chế: Thử nghiệm tiền lâm sàng mới được tiến hành trên 6 cá thể thỏ trong thời gian theo dõi trung hạn. Để đưa vào ứng dụng lâm sàng trên người, cần mở rộng thử nghiệm trên các mô hình động vật lớn hơn (như cừu, lợn) với cỡ mẫu thống kê lớn và thời gian theo dõi dài hạn (>12–24 tháng).
  2. Chưa khảo sát toàn diện hiện tượng ăn mòn - mài mòn đồng thời (Tribocorrosion): Trong môi trường khớp động nhân tạo, vật liệu phải chịu tải trọng chu kỳ kết hợp ma sát trượt và dịch thể ăn mòn. Nghiên cứu hiện tại chủ yếu tập trung vào ăn mòn tĩnh và độ bám dính kéo đứt tĩnh, chưa mô phỏng hết điều kiện mỏi động (dynamic fatigue).
  3. Chiều dày màng mỏng sol-gel: Lớp phủ sol-gel thường có chiều dày mỏng (từ vài trăm nanomet đến vài micromet), có thể bị mài mòn nhanh hơn trong các khớp chịu tải trọng ma sát lớn so với các lớp phủ dày hàng trăm micromet của plasma spray.
  4. Thách thức kiểm soát quá trình sấy quy mô công nghiệp: Việc mở rộng quy mô sản xuất (scale-up) đòi hỏi buồng kiểm soát độ ẩm và nhiệt độ nghiêm ngặt để đảm bảo tính đồng nhất tuyệt đối trên các chi tiết implant có hình học 3D phức tạp.

Chương trình nghiên cứu tương lai (Future Research Agenda):

  • Hướng 1: Phát triển màng phủ FHA đa pha tạp đồng thời các nguyên tố vi lượng sinh học ($Mg^{2+}, Zn^{2+}, Sr^{2+}, Ag^+$) nhằm tối ưu hóa khả năng kích thích tạo xương và kháng khuẩn tại chỗ.
  • Hướng 2: Kết hợp công nghệ in 3D kim loại (Selective Laser Melting - SLM) chế tạo phôi titan xốp cá thể hóa (customized porous implants) với công nghệ phủ nhúng sol-gel tự động hóa.
  • Hướng 3: Thiết lập hệ đo kiểm tra độ bền mỏi uốn và ăn mòn - mài mòn sinh học mô phỏng chân thực chu kỳ vận động của khớp háng và khớp gối nhân tạo.
  • Hướng 4: Tiến hành thử nghiệm tiền lâm sàng mở rộng và xây dựng hồ sơ thử nghiệm lâm sàng (clinical trials) theo tiêu chuẩn thiết bị y tế quốc tế ISO 13485 và ASTM.

Tác động và ảnh hưởng

  • Tác động học thuật (Academic Impact): Luận án đã công bố 05 công trình khoa học (03 bài báo trên các tạp chí chuyên ngành uy tín trong nước và 02 báo cáo tại các Hội nghị khoa học toàn quốc). Phương pháp tổng hợp sol-gel cải tiến từ $H_3PO_4$ mở ra hướng đi mới có tiềm năng trích dẫn cao trong cộng đồng nghiên cứu vật liệu sinh học trong nước và khu vực.
  • Chuyển đổi công nghiệp (Industry Transformation): Cung cấp nền tảng công nghệ lõi cho các doanh nghiệp cơ khí chính xác và thiết bị y tế tại Việt Nam, thúc đẩy quá trình nội địa hóa sản phẩm implant chỉnh hình, giảm giá thành sản phẩm từ 40–60% so với nhập khẩu từ châu Âu hoặc Mỹ.
  • Ảnh hưởng chính sách y tế (Policy Influence): Cung cấp luận cứ khoa học thực nghiệm giúp Bộ Y tế và Bộ Khoa học & Công nghệ xây dựng các tiêu chuẩn kỹ thuật quốc gia về vật liệu cấy ghép phủ hoạt tính sinh học, hỗ trợ chiến lược tự chủ thiết bị y tế kỹ thuật cao.
  • Lợi ích xã hội (Societal Benefits): Mang lại cơ hội điều trị chất lượng cao với chi phí hợp lý cho hàng triệu bệnh nhân thoái hóa khớp, tai nạn giao thông và chấn thương chỉnh hình, rút ngắn thời gian phục hồi chức năng và nâng cao chất lượng cuộc sống cho người bệnh.

Đối tượng hưởng lợi

  • Nghiên cứu sinh và Giới học thuật: Tiếp cận phương pháp luận nghiên cứu thực nghiệm chuẩn mực, quy trình tổng hợp sol-gel màng mỏng cải tiến và hệ phương pháp tam giác hóa đánh giá vật liệu y sinh.
  • Doanh nghiệp R&D và Nhà sản xuất thiết bị y tế: Nhận chuyển giao quy trình công nghệ chế tạo lớp phủ HA/FHA trên nền titan với chi phí nguyên liệu rẻ, thiết bị đơn giản, dễ làm chủ và mở rộng quy mô.
  • Bác sĩ phẫu thuật chấn thương chỉnh hình và nha khoa: Có thêm lựa chọn vật liệu cấy ghép chất lượng cao, độ bám dính mô xương tốt, giảm thiểu tối đa rủi ro đào thải mô ghép hay lỏng khớp nhân tạo sau phẫu thuật.
  • Nhà hoạch định chính sách y tế: Có cơ sở dữ liệu tin cậy để định hướng quy hoạch và hỗ trợ phát triển ngành công nghiệp sản xuất vật liệu y sinh công nghệ cao tại Việt Nam.

Câu hỏi chuyên sâu

1. Đóng góp lý thuyết độc đáo nhất của luận án là gì và đã mở rộng lý thuyết nào?
Trả lời: Đóng góp lý thuyết độc đáo nhất là việc làm sáng tỏ cơ chế nhiệt động học chuyển pha trực tiếp từ hệ keo vô cơ $H_3PO_4 - Ca(NO_3)_2 \cdot 4H_2O$ sang mạng tinh thể lục phương Hydroxyapatite thuần khiết ($P6_3/m$), đồng thời mở rộng Thuyết khoáng hóa sinh học Kokubo (Kokubo's Biomineralization Theory) thông qua việc chứng minh cơ chế gia cường liên kết mạng và thúc đẩy tạo mầm apatit của ion $F^-$ trong màng FHA tại giao diện chuyển tiếp $Ti - TiO_2 - FHA$.

2. Đổi mới phương pháp luận của nghiên cứu thể hiện như thế nào khi so sánh với các công bố quốc tế?
Trả lời: Khác với Nieh et al. (2001) dùng phún xạ magnetron tạo màng dễ nứt vi mô và lệch tỷ lệ Ca/P, và Hae-Won Kim et al. (2004) dùng sol-gel với tiền chất hữu cơ TEP đắt tiền trên nền $ZrO_2$, luận án đã thực hiện bước đột phá phương pháp luận khi sử dụng nguồn hóa chất vô cơ sẵn có $H_3PO_4$, làm chủ quy trình hóa ướt để đạt tỷ lệ Ca/P chuẩn 1,67 trên nền CP-Ti Grade 2, đồng thời tích hợp lớp đệm $TiO_2$ giải quyết triệt để vấn đề co ngót nhiệt và nâng cao độ bền bám dính.

3. Phát hiện bất ngờ nhất có dữ liệu thực nghiệm chứng minh là gì?
Trả lời: Phát hiện bất ngờ nhất là màng FHA tổng hợp từ dung dịch $H_3PO_4$ kết hợp lớp đệm $TiO_2$ không chỉ đạt độ tinh khiết pha tuyệt đối mà còn thể hiện độ bền bám dính kéo đứt và khả năng chống ăn mòn điện hóa trong dịch SBF vượt trội hoàn toàn so với các màng HA truyền thống sử dụng tiền chất TEP, trong khi vẫn duy trì hoạt tính cảm ứng tạo mầm xương sinh học hoàn hảo.

4. Nghiên cứu có cung cấp giao thức tái lập (Replication Protocol) chuẩn xác không?
Trả lời: Nghiên cứu cung cấp đầy đủ và chi tiết giao thức tái lập: Nồng độ chính xác 0,2 mol $H_3PO_4$ và 0,333 mol $Ca(NO_3)_2 \cdot 4H_2O$ trong 100 mL etanol, thời gian khuấy 24h, chuẩn độ bằng $NH_4OH$ 1M (3h), thời gian già hóa sol 72h ở 40°C, chế độ thiêu kết 500–1000°C trong lò Nabertherm L3/11, quy chuẩn kéo đứt ASTM F1044-99 (dolly 20 mm, keo Araldite 2011-A/B, lực kéo 4,0 MPa/s) và thông số quét điện hóa Autolab (10 kHz – 10 mHz, biên độ 10 mV).

5. Lộ trình nghiên cứu 10 năm tiếp theo được phác thảo như thế nào?
Trả lời: Lộ trình 10 năm bao gồm: (Năm 1–3) Tối ưu hóa màng FHA đa pha tạp vi lượng ($Mg, Zn, Sr, Ag$) và tích hợp công nghệ in 3D titan; (Năm 4–6) Thử nghiệm mỏi động - ăn mòn ma sát (tribocorrosion) và thử nghiệm tiền lâm sàng trên mô hình động vật lớn (cừu/lợn); (Năm 7–8) Hoàn thiện quy chuẩn ISO 13485 và triển khai thử nghiệm lâm sàng đa trung tâm; (Năm 9–10) Thương mại hóa sản phẩm nẹp vít và khớp nhân tạo phủ HA/FHA 'Made in Vietnam'.

Kết luận

Luận án tiến sĩ đã giải quyết trọn vẹn mục tiêu khoa học và thực tiễn đề ra, đóng góp những giá trị cốt lõi:

  1. Thiết lập quy trình công nghệ sol-gel cải tiến: Chế tạo thành công lớp phủ Hydroxyapatite (HA) và Fluorua-Hydroxyapatite (FHA) có độ tinh khiết cao trên nền titan từ nguồn tiền chất vô cơ $H_3PO_4$ sẵn có và kinh tế.
  2. Làm chủ cấu trúc vi mô và tỷ lệ hóa học: Kiểm soát chính xác tỷ lệ stoichiometry Ca/P đạt 1,67 và cấu trúc tinh thể lục phương $P6_3/m$ không bị phân hủy pha trong dải nhiệt độ nung 600–800°C.
  3. Tối ưu hóa độ bền liên kết giao diện: Ứng dụng thành công giải pháp lớp đệm $TiO_2$ trung gian và cấu trúc titan xốp, nâng cao vượt bậc độ bền bám dính cơ học (vượt chuẩn ASTM F1044-99) và triệt tiêu rủi ro nứt màng.
  4. Nâng cao khả năng chống ăn mòn điện hóa: Màng FHA đóng vai trò lớp rào cản vững chắc, giảm sâu mật độ dòng ăn mòn $i_{corr}$ và bảo vệ kim loại nền trong môi trường dịch thể giả lập.
  5. Chứng minh hoạt tính sinh học xuất sắc In-Vitro và In-Vivo: Thúc đẩy quá trình khoáng hóa apatit sinh học trong SBF và cấy ghép thành công trên mô hình xương đùi thỏ, chứng minh khả năng tương thích mô học tuyệt đối và kích thích liền xương nhanh chóng.
  6. Mở ra các hướng nghiên cứu liên ngành mới: Đặt nền móng cho các nhánh nghiên cứu màng phủ đa chức năng thông minh, in 3D y sinh cá thể hóa và sản xuất thiết bị cấy ghép chỉnh hình tự chủ tại Việt Nam.
