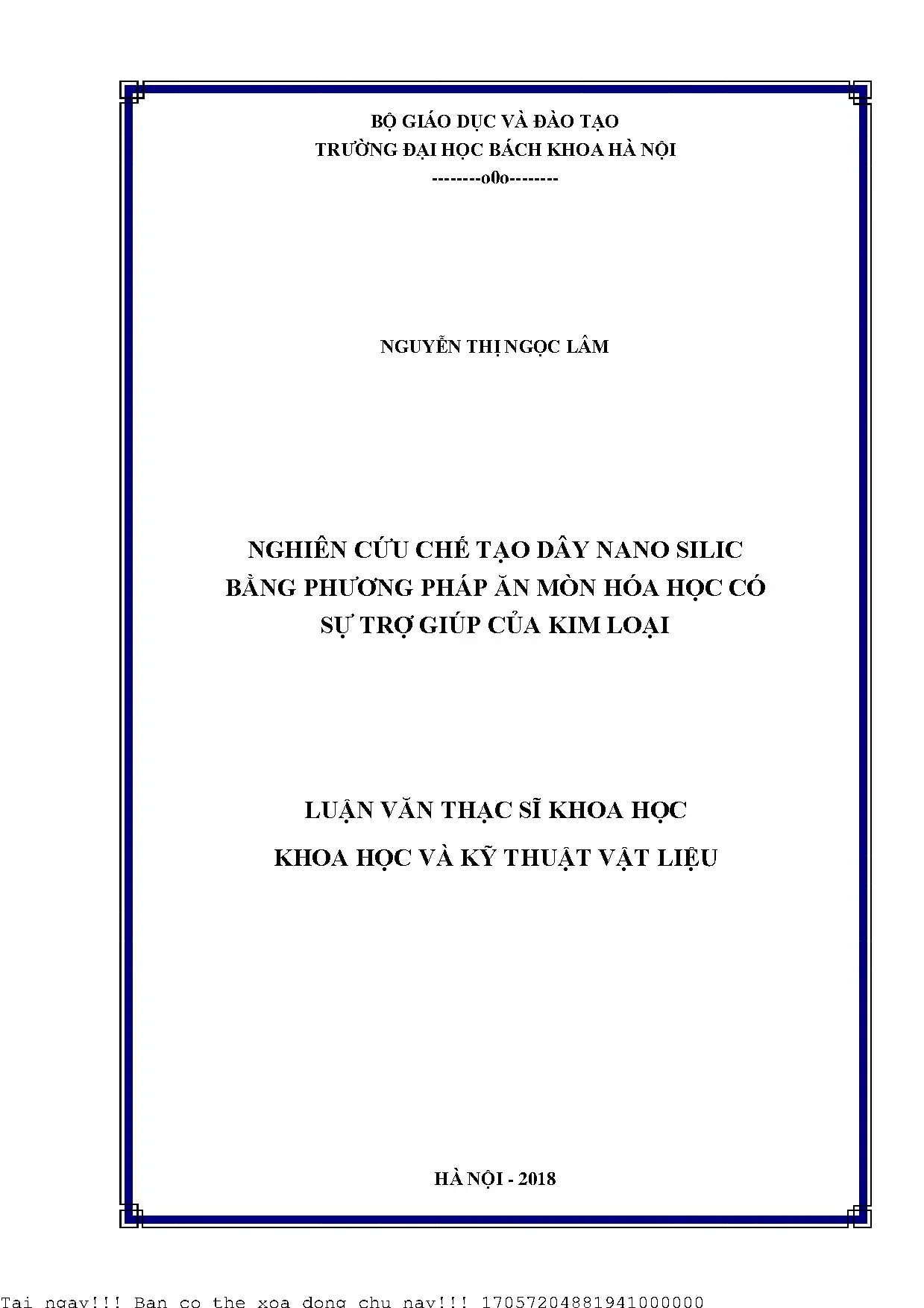

Nghiên Cứu Chế Tạo Dây Nano Silic Bằng Phương Pháp Ăn Mòn Hóa Học

• Tác giả: Nguyễn Thị Ngọc Lâm
• Người hướng dẫn: TS. Ngô Ngọc Hà
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Khoa Học Và Kỹ Thuật Vật Liệu
• Đề tài: Nghiên Cứu Chế Tạo Dây Nano Silic Bằng Phương Pháp Ăn Mòn Hóa Học
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2018
• Địa điểm: Hà Nội

• LỜI CẢM ƠN
• LỜI CAM ĐOAN
• 1. CHƯƠNG 1: TỔNG QUAN
• 1.1. Sơ lược về vật liệu silic
• 1.2. Cấu trúc tinh thể
• 1.3. Cấu trúc vùng năng lượng
• 1.4. Các loại bán dẫn chứa một loại tạp chất
• 1.5. Sự phát quang trong vật liệu
• 1.6. Các quá trình tái hợp trong vật liệu bán dẫn khối
• 1.7. Sự phát quang trong vật liệu kích thước nano
• 1.8. Phương pháp ăn mòn hóa học có sự trợ giúp của kim loại
• 1.9. Các phản ứng hóa học
• 2. CHƯƠNG 2: THỰC NGHIỆM
• 2.1. Chế tạo dây nano silic
• 2.2. Vật liệu ban đầu
• 2.3. Quy trình chế tạo
• 2.4. Các mẫu đã chế tạo
• 2.5. Các phương pháp phân tích mẫu
• 2.6. Phương pháp hiển vi điện tử quét
• 2.7. Phương pháp phổ tán sắc năng lượng tia X
• 2.8. Phương pháp phân tích phổ Raman
• 2.9. Phương pháp phân tích phổ huỳnh quang
• 2.10. Phương pháp phân tích phổ hồng ngoại biến đổi Fourier
• 2.11. Phương pháp hiển vi điện tử truyền qua độ phân giải cao
• 2.12. Phương pháp đo cảm biến khí
• 2.13. Phương pháp nhiễu xạ tia X
• 3. CHƯƠNG 3: KẾT QUẢ VÀ THẢO LUẬN
• 3.1. Nồng độ AgNO3 trong dung dịch lắng đọng hạt Ag và hình thái cấu trúc của SiNWs tạo thành
• 3.2. Ảnh hưởng của thời gian ăn mòn đến hình thái cấu trúc của SiNWs
• 3.3. Loại bán dẫn Si và hình thái cấu trúc bề mặt của SiNWs
• 3.4. Khảo sát tính chất huỳnh quang của SiNWs
• 3.5. Tính chất huỳnh quang của SiNWs loại n
• 3.6. Tính chất huỳnh quang của SiNWs loại p
• TÀI LIỆU THAM KHẢO
• CÁC CÔNG TRÌNH KHOA HỌC ĐÃ CÔNG BỐ

I. Tổng Quan Dây Nano Silic Chế Tạo Bằng Ăn Mòn Hóa Học

Dây nano silic (SiNWs) đang thu hút sự quan tâm lớn từ cộng đồng khoa học và công nghệ. Được cấu tạo từ silic (Si), một vật liệu bán dẫn phổ biến và thân thiện với môi trường, SiNWs hứa hẹn tiềm năng ứng dụng đột phá trong nhiều lĩnh vực. Các ứng dụng tiềm năng trải rộng từ chế tạo linh kiện nano điện tử, pin mặt trời, cho đến các cảm biến sinh/hóa/quang học hiệu quả. Một ưu điểm vượt trội của SiNWs là khả năng phát quang mạnh trong vùng nhìn thấy và cận hồng ngoại, dù được chế tạo từ vật liệu bán dẫn vùng cấm gián tiếp là silic. Khả năng phát quang này mở ra nhiều ứng dụng tiềm năng trong quang điện tử và các lĩnh vực liên quan. Bài viết này sẽ trình bày tổng quan về dây nano silic và phương pháp ăn mòn hóa học để chế tạo dây nano này.

1.1. Vật Liệu Nano Silic Cấu Trúc và Tính Chất Đặc Trưng

Silic là vật liệu bán dẫn phổ biến với cấu trúc tinh thể lập phương tâm mặt. Cấu trúc này quyết định nhiều tính chất vật lý và tính chất hóa học của silic. Ở kích thước nano, silic thể hiện những đặc tính dây nano silic khác biệt so với silic khối, chủ yếu do hiệu ứng giam cầm lượng tử. Điều này dẫn đến sự thay đổi vùng năng lượng và khả năng phát quang. Hiểu rõ cấu trúc và tính chất của vật liệu nano silic là nền tảng quan trọng cho việc chế tạo và ứng dụng dây nano silic.

1.2. Ứng Dụng Tiềm Năng Của Dây Nano Silic Trong Công Nghệ Nano

Dây nano silic có tiềm năng ứng dụng rộng rãi nhờ đặc tính dây nano silic độc đáo. Trong lĩnh vực điện tử, SiNWs có thể được sử dụng để chế tạo transistor nano, diode, và các linh kiện nhớ. Trong lĩnh vực năng lượng, SiNWs hứa hẹn nâng cao hiệu suất pin mặt trời. Ngoài ra, SiNWs còn là vật liệu lý tưởng cho các ứng dụng cảm biến, nhờ độ nhạy cao với các thay đổi môi trường. Ví dụ: GS. Đào Trần Cao (Viện KH Vật liệu, VHL KHCN VN) đã có thành tựu đáng kể trong chế tạo vật liệu SiNWs ổn định, trật tự cao và ứng dụng trong cảm biến sinh học.

II. Thách Thức Chế Tạo Dây Nano Silic Chất Lượng Cao Hiện Nay

Mặc dù tiềm năng ứng dụng của dây nano silic là rất lớn, việc chế tạo dây nano chất lượng cao vẫn còn nhiều thách thức. Kiểm soát kích thước, hình dạng, và độ tinh khiết của dây nano là rất quan trọng để đảm bảo các đặc tính dây nano silic mong muốn. Các phương pháp chế tạo truyền thống thường đòi hỏi thiết bị đắt tiền và quy trình phức tạp. Vì thế, cần có những phương pháp chế tạo đơn giản, hiệu quả và có khả năng mở rộng quy mô sản xuất công nghiệp. Ngoài ra, sự ổn định và độ bền của dây nano trong các điều kiện môi trường khác nhau cũng là một vấn đề cần được giải quyết.

2.1. Khó Khăn Trong Kiểm Soát Kích Thước và Hình Dạng Dây Nano Silic

Một trong những thách thức lớn nhất trong chế tạo dây nano silic là kiểm soát chính xác kích thước và hình dạng của dây nano. Sự biến đổi nhỏ về kích thước có thể ảnh hưởng lớn đến các tính chất vật lý và tính chất hóa học của vật liệu. Ví dụ, kích thước của SiNCs ảnh hưởng đến vị trí đỉnh phổ PL. Các phương pháp chế tạo hiện tại thường gặp khó khăn trong việc đảm bảo tính đồng nhất và độ lặp lại của sản phẩm.

2.2. Vấn Đề Độ Tinh Khiết Silic và Ảnh Hưởng Đến Tính Chất Vật Liệu Nano

Độ tinh khiết của silic là một yếu tố quan trọng ảnh hưởng đến đặc tính dây nano silic. Các tạp chất có thể làm thay đổi cấu trúc vùng năng lượng, giảm khả năng dẫn điện, và ảnh hưởng đến tính chất quang học. Do đó, việc loại bỏ tạp chất trong quá trình chế tạo là rất quan trọng. Tuy nhiên, quá trình tinh chế silic thường tốn kém và phức tạp. Cần nghiên cứu các phương pháp chế tạo mới có thể sử dụng nguyên liệu silic kém tinh khiết hơn mà vẫn đảm bảo chất lượng sản phẩm.

2.3. Sự Ổn Định và Độ Bền Của Dây Nano Silic Trong Ứng Dụng Thực Tế

Sự ổn định và độ bền của dây nano silic trong môi trường thực tế là một vấn đề cần được quan tâm. Dây nano có diện tích bề mặt lớn, dễ bị oxy hóa và ăn mòn. Điều này có thể làm giảm hiệu suất và tuổi thọ của các thiết bị sử dụng dây nano silic. Cần có các biện pháp bảo vệ bề mặt dây nano, chẳng hạn như phủ một lớp vật liệu bảo vệ hoặc sử dụng các kỹ thuật thụ động hóa bề mặt.

III. Phương Pháp Ăn Mòn Hóa Học Chế Tạo Dây Nano Silic Hiệu Quả

Phương pháp ăn mòn hóa học (Metal-Assisted Chemical Etching - MACE) là một phương pháp chế tạo dây nano silic đơn giản, hiệu quả và chi phí thấp. Phương pháp này dựa trên quá trình phản ứng ăn mòn silic xúc tác bởi các hạt kim loại. Các hạt kim loại đóng vai trò là các trung tâm ăn mòn, tạo ra các cấu trúc nano trên bề mặt silic. Phương pháp MACE có nhiều ưu điểm so với các phương pháp chế tạo khác, bao gồm khả năng kiểm soát kích thước dây nano silic, tính linh hoạt, và khả năng mở rộng quy mô sản xuất. Y. Qi đã chế tạo SiNW kích thước khoảng 200nm với chiều dài đến 40µm bằng thay đổi nồng độ hỗn hợp dung dịch ăn mòn HF, H2O2 và nhiệt độ.

3.1. Cơ Chế Phản Ứng Ăn Mòn Hóa Học Dây Nano Silic Chi Tiết

Quá trình ăn mòn hóa học silic diễn ra qua nhiều giai đoạn. Đầu tiên, các hạt kim loại xúc tác (thường là Ag) được lắng đọng trên bề mặt silic. Sau đó, silic được nhúng vào dung dịch ăn mòn chứa axit HF và chất oxy hóa (ví dụ, H2O2). Các hạt kim loại xúc tác quá trình phản ứng oxy hóa khử, trong đó silic bị oxy hóa thành các ion silic hòa tan. Các ion silic này sau đó bị loại bỏ khỏi bề mặt, tạo ra các cấu trúc nano.

3.2. Các Yếu Tố Ảnh Hưởng Đến Hiệu Suất Ăn Mòn và Chất Lượng Dây Nano

Nhiều yếu tố ảnh hưởng đến hiệu suất ăn mòn và chất lượng dây nano. Nồng độ dung dịch ăn mòn, nhiệt độ ăn mòn, thời gian ăn mòn, và kích thước hạt kim loại đều đóng vai trò quan trọng. Tỷ lệ giữa HF và chất oxy hóa cũng ảnh hưởng đến tốc độ ăn mòn và hình dạng dây nano. Ví dụ, tăng nồng độ dung dịch ăn mòn có thể làm tăng tốc độ ăn mòn, nhưng cũng có thể dẫn đến bề mặt dây nano thô ráp hơn. Các thông số này cần được tối ưu hóa để đạt được hiệu suất ăn mòn cao và chất lượng dây nano silic tốt nhất.

3.3. Lựa Chọn Vật Liệu và Điều Kiện Ăn Mòn Tối Ưu Dây Nano Silic

Việc lựa chọn vật liệu và điều kiện ăn mòn tối ưu là rất quan trọng để chế tạo dây nano silic chất lượng cao. Vật liệu silic đầu vào nên có độ tinh khiết cao để giảm thiểu tạp chất. Các hạt kim loại xúc tác nên có kích thước nhỏ và phân bố đồng đều trên bề mặt silic. Nồng độ dung dịch ăn mòn, nhiệt độ ăn mòn, và thời gian ăn mòn cần được điều chỉnh cẩn thận để đạt được hiệu suất ăn mòn cao và kiểm soát kích thước dây nano.

IV. Nghiên Cứu Tính Chất và Ứng Dụng Cảm Biến Của Dây Nano Silic

Nghiên cứu sâu hơn về tính chất quang, điện và hóa học của dây nano silic là rất quan trọng để khai thác tối đa tiềm năng ứng dụng của vật liệu này. Các kỹ thuật phân tích như SEM, TEM, XRD và Raman Spectroscopy được sử dụng để xác định cấu trúc, kích thước và thành phần của dây nano. Các phép đo điện và quang được thực hiện để đánh giá đặc tính dây nano silic trong các ứng dụng khác nhau. Từ đó, hướng đến phát triển các ứng dụng cụ thể của dây nano silic, đặc biệt là trong lĩnh vực cảm biến. Nhóm nghiên cứu GS. Cao (Viện KH Vật liệu) đã thành công trong việc ứng dụng SiNWs tăng cường Raman trong cảm biến sinh học.

4.1. Phân Tích Cấu Trúc và Thành Phần Dây Nano Silic Bằng SEM TEM XRD

Các kỹ thuật hiển vi điện tử quét (SEM) và hiển vi điện tử truyền qua (TEM) cung cấp hình ảnh trực tiếp về cấu trúc và hình dạng của dây nano silic. Phổ nhiễu xạ tia X (XRD) cung cấp thông tin về cấu trúc tinh thể và kích thước hạt. Các kỹ thuật này rất quan trọng để xác định chất lượng và đặc tính của dây nano sau quá trình chế tạo.

4.2. Khảo Sát Tính Chất Quang Học và Điện Tử Của Dây Nano Silic

Các phép đo phổ huỳnh quang (PL) và phổ Raman cung cấp thông tin về tính chất quang học của dây nano silic. Các phép đo điện trở và độ dẫn điện cung cấp thông tin về tính chất điện tử. Các phép đo này giúp hiểu rõ hơn về mối quan hệ giữa cấu trúc và tính chất của dây nano, từ đó tối ưu hóa quy trình chế tạo và ứng dụng.

4.3. Ứng Dụng Cảm Biến Khí và Sinh Học Sử Dụng Dây Nano Silic

Dây nano silic có độ nhạy cao với các thay đổi môi trường, khiến chúng trở thành vật liệu lý tưởng cho các ứng dụng cảm biến. SiNWs có thể được sử dụng để ứng dụng cảm biến khí, phát hiện các chất độc hại, và ứng dụng cảm biến sinh học, phát hiện các biomarker. Chức năng hóa bề mặt dây nano có thể cải thiện độ chọn lọc và độ nhạy của cảm biến. Cần có các nghiên cứu sâu hơn để phát triển các cảm biến nano dựa trên SiNWs với hiệu suất cao và độ ổn định tốt.

V. Kết Luận và Hướng Phát Triển Nghiên Cứu Dây Nano Silic

Nghiên cứu chế tạo dây nano silic bằng phương pháp ăn mòn hóa học đã đạt được nhiều tiến bộ đáng kể. Phương pháp này cung cấp một cách tiếp cận đơn giản, hiệu quả và chi phí thấp để chế tạo các cấu trúc nano silic với nhiều ứng dụng tiềm năng. Tuy nhiên, vẫn còn nhiều thách thức cần vượt qua, chẳng hạn như kiểm soát chính xác kích thước và hình dạng dây nano silic, cải thiện độ tinh khiết và độ ổn định, và phát triển các phương pháp chức năng hóa bề mặt hiệu quả. Các nghiên cứu trong tương lai nên tập trung vào giải quyết các thách thức này, cũng như khám phá các ứng dụng mới của dây nano silic.

5.1. Tóm Tắt Kết Quả Nghiên Cứu và Những Đóng Góp Mới

Nghiên cứu đã thành công trong việc chế tạo dây nano silic bằng phương pháp ăn mòn hóa học, đồng thời khảo sát ảnh hưởng của một số thông số đến quá trình ăn mòn và hình thành dây nano. Kích thước hạt Ag và thời gian ăn mòn ảnh hưởng lớn đến kích thước dây nano silic. Đặc biệt, SiNWs loại p+ phát quang mạnh, mở ra tiềm năng ứng dụng trong quang điện tử. Các kết quả này đóng góp vào việc hiểu rõ hơn về quá trình chế tạo và tính chất của dây nano silic, tạo tiền đề cho các nghiên cứu tiếp theo.

5.2. Hướng Nghiên Cứu Tiềm Năng và Triển Vọng Ứng Dụng Trong Tương Lai

Hướng nghiên cứu trong tương lai có thể tập trung vào việc tối ưu hóa quy trình chế tạo để đạt được dây nano silic với kích thước, hình dạng và độ tinh khiết được kiểm soát tốt hơn. Cần có các nghiên cứu về tính chất của dây nano silic dưới các điều kiện khác nhau, cũng như các phương pháp chức năng hóa bề mặt để mở rộng ứng dụng trong các lĩnh vực như cảm biến, điện tử, và năng lượng. Đặc biệt, việc phát triển các thiết bị nano dựa trên dây nano silic có tiềm năng thương mại hóa cao.

Tổng quan nghiên cứu

Dây nano silic (SiNWs) là vật liệu bán dẫn kích thước nano được chế tạo từ silic – nguyên tố phổ biến nhất trên Trái Đất. Theo ước tính, SiNWs có tiềm năng ứng dụng rộng rãi trong các lĩnh vực như linh kiện nano điện tử, pin mặt trời và cảm biến sinh học, hóa học, quang học. Vật liệu này nổi bật với khả năng phát quang mạnh trong vùng nhìn thấy và cận hồng ngoại, khác biệt so với silic khối truyền thống do hiệu ứng giam cầm lượng tử và các sai hỏng bề mặt.

Phương pháp ăn mòn hóa học có sự trợ giúp của kim loại (MACE) được lựa chọn để chế tạo SiNWs nhờ ưu điểm chi phí thấp, quy trình đơn giản và khả năng mở rộng quy mô công nghiệp. Nghiên cứu tập trung vào việc khảo sát ảnh hưởng của các yếu tố như nồng độ AgNO3 trong dung dịch lắng đọng hạt Ag, thời gian ăn mòn, loại bán dẫn silic ban đầu đến hình thái cấu trúc và tính chất huỳnh quang của SiNWs. Phạm vi nghiên cứu thực hiện tại Trường Đại học Bách Khoa Hà Nội trong giai đoạn 2017-2018.

Mục tiêu chính của luận văn là phát triển quy trình chế tạo SiNWs bằng phương pháp MACE, đồng thời khảo sát các đặc tính quang học nhằm mở rộng ứng dụng trong công nghệ vi điện tử và cảm biến. Kết quả nghiên cứu góp phần làm phong phú thêm kiến thức về vật liệu nano silic, đồng thời cung cấp cơ sở khoa học cho việc phát triển các thiết bị điện tử thế hệ mới.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình sau:

• Cấu trúc tinh thể và vùng năng lượng của silic: Silic có cấu trúc lập phương tâm mặt với vùng cấm xiên Eg ≈ 1.11 eV, đặc trưng bởi đỉnh vùng hóa trị và đáy vùng dẫn không cùng vectơ sóng, dẫn đến quá trình tái hợp điện tử - lỗ trống phải có sự tham gia của phonon.

• Hiệu ứng giam cầm lượng tử: Khi kích thước silic giảm xuống cỡ nanomet, các mức năng lượng bị lượng tử hóa, làm mở rộng vùng cấm và thay đổi tính chất quang học, đặc biệt là phát quang huỳnh quang.

• Phương pháp ăn mòn hóa học có sự trợ giúp của kim loại (MACE): Quá trình ăn mòn silic được xúc tác bởi các hạt kim loại Ag lắng đọng trên bề mặt, tạo điều kiện cho phản ứng oxi hóa - khử diễn ra nhanh hơn, hình thành các cấu trúc nano như dây nano silic.

• Tái hợp điện tử - lỗ trống và phát quang: Các quá trình tái hợp chuyển mức xiên, tái hợp exciton và tái hợp qua các mức donor-acceptor được áp dụng để giải thích cơ chế phát quang của SiNWs.

Phương pháp nghiên cứu

• Nguồn dữ liệu: Nghiên cứu sử dụng các phiến silic (100) loại n và p với điện trở suất khác nhau (1 ÷ 10 Ωcm cho loại n, 0.01 ÷ 10 Ωcm cho loại p). Hóa chất chính gồm AgNO3, HF, H2O2 dùng trong quá trình lắng đọng và ăn mòn.

• Quy trình chế tạo: SiNWs được chế tạo bằng phương pháp MACE gồm các bước làm sạch bề mặt, lắng đọng hạt Ag với nồng độ AgNO3 thay đổi từ 10 đến 35 mM, sau đó ăn mòn trong dung dịch HF và H2O2 với thời gian từ 20 đến 110 phút.

• Phương pháp phân tích: Hình thái cấu trúc và thành phần được khảo sát bằng hiển vi điện tử quét (SEM), phổ tán sắc năng lượng tia X (EDS), phổ Raman, phổ huỳnh quang (PL), phổ hồng ngoại biến đổi Fourier (FT-IR), hiển vi điện tử truyền qua độ phân giải cao (HRTEM) và đo cảm biến khí.

• Phân tích dữ liệu: Cỡ mẫu gồm nhiều phiến Si với các điều kiện chế tạo khác nhau, phân tích định lượng kích thước hạt Ag, chiều dài và kích thước SiNWs, cường độ phát quang PL. Phương pháp chọn mẫu ngẫu nhiên theo điều kiện thí nghiệm. Thời gian nghiên cứu kéo dài khoảng 12 tháng.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Ảnh hưởng của nồng độ AgNO3 đến hình thái SiNWs: Khi nồng độ AgNO3 tăng từ 10 mM đến 35 mM, kích thước hạt Ag lắng đọng trên bề mặt Si tăng từ vài chục nanomet đến vài trăm nanomet, dẫn đến sự thay đổi hình thái cấu trúc SiNWs. Ở nồng độ thấp (10 mM), Si chỉ bị ăn mòn ngẫu nhiên tạo thành lớp Si xốp. Khi nồng độ đạt 25 mM, SiNWs có kích thước nhỏ nhất khoảng 100 nm và mật độ cao nhất. Ở nồng độ cao hơn, các hạt Ag liên kết thành lớp dày, làm giảm mật độ SiNWs.

2. Ảnh hưởng của thời gian ăn mòn: Chiều dài SiNWs tăng gần tuyến tính với thời gian ăn mòn từ 20 đến 110 phút, với tốc độ ăn mòn chậm hơn so với các nghiên cứu khác. Kích thước đường kính SiNWs gần như không đổi theo thời gian, duy trì ở khoảng 100 nm.

3. Ảnh hưởng của loại bán dẫn Si: SiNWs được hình thành trên cả phiến Si loại n và p với kích thước phụ thuộc vào điện trở suất và loại tạp chất. SiNWs loại p+ (điện trở suất 0.01 Ωcm) phát quang mạnh nhất, cường độ PL gấp hàng trăm lần so với loại n (1 ÷ 10 Ωcm) và gấp hàng chục lần so với loại p- (5 ÷ 10 Ωcm).

4. Tính chất huỳnh quang và cấu trúc nano: Phổ PL cho thấy sự tồn tại của các hạt nano tinh thể Si (SiNCs) trên bề mặt SiNWs, liên hệ mật thiết với cường độ phát quang. Phổ FT-IR và Raman xác nhận sự hiện diện của các liên kết Si-O và cấu trúc tinh thể Si. HRTEM cho thấy cấu trúc tinh thể rõ nét với kích thước SiNCs trong khoảng nanomet.

Thảo luận kết quả

Kết quả cho thấy kích thước và mật độ hạt Ag xúc tác là yếu tố quyết định hình thái và kích thước SiNWs. Khi diện tích tiếp xúc giữa Ag và Si tăng, vùng ăn mòn mở rộng, dẫn đến SiNWs có đường kính nhỏ hơn và mật độ giảm. Thời gian ăn mòn ảnh hưởng chủ yếu đến chiều dài SiNWs, phù hợp với cơ chế ăn mòn bất đẳng hướng trong phương pháp MACE.

So sánh với các nghiên cứu quốc tế, tốc độ ăn mòn trong nghiên cứu này thấp hơn, có thể do điều kiện dung dịch và nồng độ hóa chất khác biệt. Tính chất huỳnh quang mạnh ở SiNWs loại p+ được giải thích bởi mật độ SiNCs cao và hiệu ứng giam cầm lượng tử rõ rệt, đồng thời sự thụ động hóa bề mặt giúp giảm các tâm tái hợp không phát quang.

Dữ liệu có thể được trình bày qua biểu đồ chiều dài SiNWs theo thời gian ăn mòn, biểu đồ kích thước hạt Ag theo nồng độ AgNO3, và phổ PL so sánh cường độ phát quang giữa các loại SiNWs. Bảng tổng hợp các thông số chế tạo và kết quả kích thước, cường độ PL cũng giúp minh họa rõ ràng.

Đề xuất và khuyến nghị

1. Tối ưu hóa nồng độ AgNO3: Khuyến nghị sử dụng nồng độ AgNO3 khoảng 25 mM để đạt kích thước SiNWs nhỏ nhất và mật độ cao, nhằm tối ưu hóa hiệu suất cảm biến và phát quang. Thời gian thực hiện trong vòng 1 tháng, do phòng thí nghiệm chịu trách nhiệm.

2. Kiểm soát thời gian ăn mòn: Đề xuất kiểm soát thời gian ăn mòn trong khoảng 50-90 phút để đạt chiều dài SiNWs phù hợp (khoảng 10-20 µm), cân bằng giữa độ dài và độ bền cơ học. Thời gian áp dụng trong 2 tháng.

3. Lựa chọn loại phiến Si: Ưu tiên sử dụng phiến Si loại p+ với điện trở suất thấp để tăng cường cường độ phát quang và độ nhạy cảm biến. Chủ thể thực hiện là các nhà sản xuất vật liệu và phòng thí nghiệm nghiên cứu.

4. Phát triển quy trình thụ động hóa bề mặt: Áp dụng các kỹ thuật thụ động hóa bề mặt như xử lý bằng hydro hoặc oxi để giảm các tâm tái hợp không phát quang, nâng cao hiệu suất phát quang của SiNWs. Thời gian nghiên cứu và triển khai khoảng 6 tháng.

5. Mở rộng ứng dụng cảm biến khí: Khuyến nghị phát triển các thiết bị cảm biến khí dựa trên SiNWs với khả năng phát hiện ethanol và các khí sinh học khác, tận dụng đặc tính thay đổi điện trở theo nồng độ khí. Chủ thể thực hiện là các nhóm nghiên cứu công nghệ cảm biến.

Đối tượng nên tham khảo luận văn

1. Nhà nghiên cứu vật liệu nano: Luận văn cung cấp dữ liệu chi tiết về quy trình chế tạo và đặc tính vật liệu SiNWs, hỗ trợ phát triển các nghiên cứu về vật liệu bán dẫn kích thước nano.

2. Kỹ sư công nghệ vi điện tử: Thông tin về tính chất quang và điện của SiNWs giúp thiết kế linh kiện nano điện tử, cảm biến và pin mặt trời hiệu quả hơn.

3. Doanh nghiệp sản xuất cảm biến: Các kết quả về cảm biến khí dựa trên SiNWs có thể ứng dụng trong phát triển sản phẩm cảm biến sinh học, hóa học với độ nhạy cao và chi phí thấp.

4. Sinh viên và học viên cao học: Luận văn là tài liệu tham khảo quý giá cho các đề tài nghiên cứu liên quan đến vật liệu bán dẫn, kỹ thuật chế tạo nano và phân tích đặc tính quang học.

Câu hỏi thường gặp

1. Phương pháp MACE có ưu điểm gì so với các phương pháp khác?
   Phương pháp MACE đơn giản, chi phí thấp, không cần thiết bị đắt tiền và có thể mở rộng quy mô công nghiệp. Nó cho phép chế tạo SiNWs với kích thước và mật độ dễ điều chỉnh bằng cách thay đổi nồng độ hóa chất và thời gian ăn mòn.

2. Tại sao nồng độ AgNO3 ảnh hưởng đến kích thước SiNWs?
   Nồng độ AgNO3 quyết định kích thước và mật độ hạt Ag xúc tác trên bề mặt Si. Hạt Ag lớn hơn và liên kết thành đám làm giảm mật độ SiNWs và tăng kích thước dây, trong khi hạt nhỏ tạo ra SiNWs mảnh và mật độ cao hơn.

3. Hiệu ứng giam cầm lượng tử ảnh hưởng thế nào đến phát quang của SiNWs?
   Khi kích thước SiNWs giảm xuống cỡ nanomet, vùng cấm năng lượng mở rộng do hiệu ứng giam cầm lượng tử, làm tăng năng lượng photon phát ra và cường độ phát quang, đặc biệt rõ ở các hạt nano tinh thể Si (SiNCs).

4. Làm thế nào để cải thiện cường độ phát quang của SiNWs?
   Thụ động hóa bề mặt bằng hydro hoặc oxi giúp giảm các tâm tái hợp không phát quang trên bề mặt SiNWs, từ đó tăng cường cường độ phát quang. Ngoài ra, lựa chọn loại Si có điện trở suất thấp cũng giúp tăng hiệu suất phát quang.

5. SiNWs có thể ứng dụng trong lĩnh vực nào?
   SiNWs được ứng dụng trong linh kiện nano điện tử, pin mặt trời, cảm biến sinh học, hóa học và quang học. Đặc biệt, khả năng thay đổi điện trở theo nồng độ khí giúp phát triển cảm biến khí nhạy và chính xác.

Kết luận

• Đã phát triển thành công quy trình chế tạo SiNWs bằng phương pháp MACE với điều kiện tối ưu nồng độ AgNO3 và thời gian ăn mòn.
• Kích thước hạt Ag xúc tác ảnh hưởng trực tiếp đến hình thái và kích thước SiNWs, từ đó ảnh hưởng đến tính chất quang và điện.
• SiNWs loại p+ có cường độ phát quang mạnh nhất, mở ra tiềm năng ứng dụng trong cảm biến và thiết bị quang học.
• Các phương pháp phân tích đa dạng như SEM, EDS, Raman, PL, FT-IR và HRTEM đã cung cấp cái nhìn toàn diện về cấu trúc và đặc tính vật liệu.
• Đề xuất tiếp tục nghiên cứu thụ động hóa bề mặt và mở rộng ứng dụng cảm biến khí dựa trên SiNWs trong vòng 1-2 năm tới.

Luận văn hy vọng sẽ là nền tảng khoa học vững chắc cho các nghiên cứu tiếp theo trong lĩnh vực vật liệu nano silic và công nghệ vi điện tử. Độc giả và các nhà nghiên cứu được khuyến khích áp dụng và phát triển các kết quả này để thúc đẩy sự tiến bộ của ngành.
