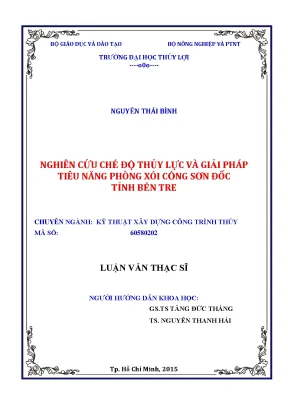

Nghiên cứu chế độ thủy lực và tiêu năng phòng xói cống Sơn Đốc Bến Tre - ĐH Thủy lợi

Luận văn thạc sĩ nghiên cứu nghiên cứu chế độ thủy lực và giải pháp tiêu năng phòng xói cống sơn đốc tỉnh bến tre, khảo sát thực trạng, phân tích nguyên nhân, đề xuất giải pháp

• Tác giả: Nguyễn Thái Bình
• Người hướng dẫn: GS.TS Tăng Đức Thắng
• Trường học: Trường Đại học Thủy lợi
• Chuyên ngành: Kỹ thuật xây dựng công trình thủy
• Đề tài: Nghiên cứu chế độ thủy lực và giải pháp tiêu năng phòng xói cống Sơn Đốc tỉnh Bến Tre
• Loại tài liệu: Luận văn thạc sĩ
• Năm xuất bản: 2015
• Địa điểm: Thành phố Hồ Chí Minh

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• MỞ ĐẦU
• TÍNH CẤP THIẾT CỦA ĐỀ TÀI
• MỤC TIÊU CỦA ĐỀ TÀI
• CÁCH TIẾP CẬN VÀ PHƯƠNG PHÁP NGHIÊN CỨU
• KẾT QUẢ DỰ KIẾN ĐẠT ĐƯỢC
• NỘI DUNG CỦA LUẬN VĂN
• 1. CHƯƠNG 1: TỔNG QUAN VẤN ĐỀ NGHIÊN CỨU
• 1.1. Tổng quan điều kiện tự nhiên khu vực nghiên cứu
• 1.1.1. Vị trí địa lý
• 1.1.2. Đặc điểm địa hình
• 1.1.3. Đặc điểm địa chất
• 1.1.4. Đặc điểm thủy văn
• 1.1.5. Nhận xét đánh giá đặc điểm tự nhiên vùng nghiên cứu
• 1.2. Tổng quan về cống vùng triều. Các kết quả nghiên cứu liên quan tới luận văn
• 1.2.1. Kết quả nghiên cứu về xói ngoài nước
• 1.2.1.1. Chiều sâu lớn nhất của hố xói
• 1.2.1.2. Chiều dài của hố xói
• 1.2.2. Kết quả nghiên cứu về xói trong nước
• 1.2.2.1. Nghiên cứu của Trần Như Hối và các đồng nghiệp tại Viện Khoa học Thủy lợi Miền Nam [4]
• 1.2.2.2. Nghiên cứu của Phạm Ngọc Quý [6]
• 1.2.2.3. Nghiên cứu của Trịnh Công Vấn [8]
• 1.2.2.4. Nghiên cứu của Nguyễn Thanh Hải [3]
• 1.3. Vấn đề đặt ra
• 1.3.1. Xói sau công trình
• 1.3.2. Một trường hợp xói cụ thể
• 1.3.3. Nguyên nhân xói lở
• 1.3.4. Nhận xét chung
• 2. CHƯƠNG 2: CƠ SỞ LÝ LUẬN NGHIÊN CỨU THỰC NGHIỆM MÔ HÌNH THỦY LỰC CHO CỐNG SƠN ĐỐC
• 2.1. Lý luận về tiêu năng sau cống
• 2.1.1. Khái niệm chung về tiêu năng
• 2.1.2. Nhiệm vụ tính toán tiêu năng
• 2.1.3. Phương pháp nghiên cứu tiêu năng
• 2.1.4. Nối tiếp dòng chảy ở hạ lưu công trình
• 2.1.5. Các hình thức tiêu năng
• 2.1.5.1. Tiêu năng dòng đáy
• 2.1.5.2. Tiêu năng dòng mặt
• 2.2. Tính toán lý thuyết xác định sơ bộ kích thước hệ thống tiêu năng phòng xói cống Sơn Đốc
• 2.2.1. Tính toán chiều dài sân tiêu năng
• 2.2.2. Tính toán chiều dài sân sau
• 2.2.3. Tính toán chiều sâu hố xói
• 2.2.4. Đánh giá và nhận xét sơ bộ khi áp dụng các lý thuyết hiện nay vào tính toán tiêu năng phòng xói công trình cống Sơn Đốc
• 2.3. Nghiên cứu mô hình thủy lực (MHTL)
• 2.3.1. Nội dung, phương pháp của nghiên cứu MHTL
• 2.3.2. Khái niệm về mô hình
• 2.3.2.1. Mô hình vật lý
• 2.3.2.2. Mô hình toán
• 2.3.3. Mục đích, nhiệm vụ nghiên cứu MHTL
• 2.4. Lý thuyết tương tự thuyết lập MHTL
• 2.4.1. Khái niệm chung
• 2.4.2. Tương tự về hình học
• 2.4.3. Tương tự động học
• 2.4.4. Tương tự động lực học
• 2.4.5. Phân tích thứ nguyên và ứng dụng
• 2.5. Thiết lập các phương án thí nghiệm
• 2.5.1. Mục đích thiết lập các phương án thí nghiệm
• 2.5.2. Thiết lập phương trình nghiên cứu thí nghiệm
• 3. CHƯƠNG 3: NGHIÊN CỨU ĐỀ XUẤT GIẢI PHÁP TIÊU NĂNG PHÒNG XÓI CỐNG SƠN ĐỐC
• 3.1. Giới thiệu chung công trình cống Sơn Đốc
• 3.1.1. Tên công trình
• 3.1.2. Vị trí xây dựng công trình
• 3.1.3. Đặc điểm địa hình
• 3.1.4. Đặc điểm địa chất
• 3.1.4.1. Mặt cắt địa chất
• 3.1.4.2. Chỉ tiêu cơ lý các lớp đất
• 3.1.5. Nhiệm vụ công trình
• 3.1.6. Các hạng mục chính của công trình
• 3.1.7. Cấp công trình
• 3.2. Cơ sở lý luận giải pháp tiêu năng phòng xói cho công trình cống Sơn Đốc
• 3.2.1. Đặc điểm làm việc (thủy lực) cống Sơn Đốc
• 3.2.2. Cơ sở lý luận đề xuất giải pháp tiêu năng phòng xói cống Sơn Đốc
• 3.2.2.1. Giải quyết dòng xiên gây xói lở
• 3.2.2.2. Giải quyết vấn đề mạch động gây xói lở
• 3.2.2.3. Giải quyết độ mở cửa của van tự động
• 3.2.2.4. Giải quyết tiêu năng ở hạ lưu công trình
• 3.2.3. Đề xuất giải pháp tiêu năng phòng xói cống Sơn Đốc
• 3.3. Các tài liệu cơ bản phục vụ thí nghiệm
• 3.4. Thiết kế mô hình hóa
• 3.4.1. Chọn loại mô hình
• 3.4.2. Chọn tỷ lệ mô hình
• 3.4.3. Phạm vi bố trí mô hình
• 3.4.4. Vật liệu làm mô hình
• 3.4.5. Xây dựng và chế tạo mô hình
• 3.4.6. Kiểm tra điều kiện tương tự mô hình
• 3.5. Các thiết bị đo đạc và quy trình thí nghiệm
• 3.5.1. Dụng cụ đo cao độ
• 3.5.2. Dụng cụ đo lưu lượng
• 3.5.3. Thiết bị đo mực nước
• 3.5.4. Đo áp suất mạch động
• 3.5.5. Dụng cụ đo lưu tốc
• 3.5.6. Thiết bị lưu trữ và xử lý số liệu
• 3.5.7. Quy trình thí nghiệm
• 3.6. Kết quả thí nghiệm phương án thiết kế ban đầu (PATK1)
• 3.6.1. Phương án thiết kế ban đầu (PATK1)
• 3.6.1.1. Công trình
• 3.6.1.2. Mực nước thí nghiệm (PATK1)
• 3.6.2. Vận tốc dòng chảy dọc theo cống
• 3.6.3. Kết quả thí nghiệm (PATK1)
• 3.6.4. Nhận xét kiến nghị
• 3.7. Kết quả thí nghiệm PATK sửa đổi 1 (PATK2)
• 3.7.1. Phương án thiết kế sửa đổi 1 (PATK2)
• 3.7.1.1. Công trình
• 3.7.1.2. Mực nước thí nghiệm (PATK2)
• 3.7.2. Kết quả thí nghiệm PATK2
• 3.7.3. Nhận xét kiến nghị
• 3.8. Kết quả thí nghiệm PATK sửa đổi 2 (PATK3)
• 3.8.1. Phương án thiết kế sửa đổi 2 (PATK3)
• 3.8.1.1. Công trình
• 3.8.1.2. Mực nước thí nghiệm
• 3.8.2. Kết quả thí nghiệm PATK3
• 3.8.2.1. Kết quả thí nghiệm sửa đổi phía đồng PATK3
• 3.8.2.2. Kết quả thí nghiệm sửa đổi phía sông PATK 3
• 3.8.3. Nhận xét kiến nghị
• 3.9. Kết quả thí nghiệm phương án chọn và vận hành
• 3.9.1. Phương án chọn (PAC)
• 3.9.1.1. Công trình
• 3.9.1.2. Mực nước thí nghiệm
• 3.9.2. Kết quả thí nghiệm
• 3.9.3. Nhận xét kiến nghị
• 3.10. Lập công thức tính vận tốc đáy tại mặt cắt cuối sân gia cố với kênh hạ lưu dựa trên các thông số thủy lực
• 3.10.1. Định hướng nghiên cứu
• 3.10.2. Kết quả thí nghiệm
• 3.10.3. Cơ sở lý luận phương pháp lập công thức tính vận tốc đáy
• 3.10.4. Giả thuyết các hàm toán học biểu thị sự liên quan giữa các đại lượng
• 3.10.5. Xác định các thông số chưa biết của hàm giả định
• 3.10.6. Xây dựng công thức tính vận tốc đáy tại các vị trí nghiên cứu A, B, C, D, E, F
• 3.10.6.1. Xây dựng công thức tính vận tốc đáy tại vị trí A
• 3.10.6.2. Xây dựng công thức tính vận tốc đáy tại vị trí B
• 3.10.6.3. Xây dựng công thức tính vận tốc đáy tại vị trí C
• 3.10.6.4. Xây dựng công thức tính vận tốc đáy tại vị trí D
• 3.10.6.5. Xây dựng công thức tính vận tốc đáy tại vị trí E
• 3.10.6.6. Xây dựng công thức tính vận tốc đáy tại vị trí F
• 3.10.7. So sánh giữa công thức thực nghiệm và kết quả thí nghiệm
• 3.11. Phân tích, đánh giá kết quả nghiên cứu
• 3.11.1. Đánh giá định tính
• 3.11.2. Đánh giá định lượng
• 3.11.3. Lựa chọn giải pháp tiêu năng hợp lý
• KẾT LUẬN VÀ KIẾN NGHỊ
• DANH MỤC HÌNH
• DANH MỤC BẢNG
• DANH MỤC CHỮ VIẾT TẮT VÀ KÝ HIỆU
• TÀI LIỆU THAM KHẢO
• PHỤ LỤC

Tóm tắt

I. Chế độ thủy lực và giải pháp tiêu năng phòng xói cống Sơn Đốc Bến Tre

Nghiên cứu tập trung vào chế độ thủy lực và giải pháp tiêu năng nhằm phòng xói cống tại Sơn Đốc Bến Tre. Cống Sơn Đốc là một phần của hệ thống thủy lợi Bắc Bến Tre, đóng vai trò quan trọng trong việc kiểm soát mặn, tiêu nước và cung cấp nước ngọt cho khu vực. Thủy lực học và kỹ thuật thủy lực được áp dụng để phân tích dòng chảy và đề xuất các giải pháp chống xói hiệu quả.

1.1. Chế độ thủy lực

Chế độ thủy lực của cống Sơn Đốc được nghiên cứu dựa trên các yếu tố như lưu lượng, vận tốc dòng chảy và mực nước. Cống hoạt động trong điều kiện phức tạp do ảnh hưởng của thủy triều biển Đông, dẫn đến dòng chảy không ổn định và nguy cơ xói mòn cống. Các phương pháp mô hình thủy lực được sử dụng để mô phỏng và dự đoán các tình huống thực tế.

1.2. Giải pháp tiêu năng

Giải pháp tiêu năng được đề xuất nhằm giảm thiểu tác động của dòng chảy mạnh lên kết cấu cống. Các hình thức tiêu năng như tiêu năng dòng đáy và tiêu năng dòng mặt được phân tích để đảm bảo hiệu quả trong việc phòng xói cống. Các kết quả thí nghiệm mô hình vật lý cho thấy sự cần thiết của việc gia cố hạ lưu cống để ngăn chặn xói lở cống.

II. Phân tích và đánh giá kết quả nghiên cứu

Nghiên cứu đã đưa ra các kết quả cụ thể về chế độ thủy lực và giải pháp tiêu năng cho cống Sơn Đốc. Các phương án thiết kế được thử nghiệm và đánh giá dựa trên hiệu quả trong việc giảm thiểu xói mòn cống. Các kết quả này không chỉ áp dụng cho cống Sơn Đốc mà còn có thể tham khảo cho các công trình thủy lợi tương tự.

2.1. Kết quả thí nghiệm

Các thí nghiệm mô hình vật lý đã được thực hiện để kiểm tra hiệu quả của các phương án tiêu năng. Kết quả cho thấy phương án tiêu năng dòng đáy có hiệu quả cao trong việc giảm xói lở cống. Các thông số như chiều dài sân tiêu năng và chiều sâu hố xói được tính toán chính xác để đảm bảo an toàn cho công trình.

2.2. Đánh giá thực tiễn

Nghiên cứu đã chỉ ra rằng việc áp dụng các giải pháp tiêu năng hợp lý có thể giảm thiểu đáng kể nguy cơ xói mòn cống. Các kết quả này có giá trị thực tiễn cao, đặc biệt trong bối cảnh biến đổi khí hậu và nhu cầu quản lý nước ngày càng tăng. Các công trình thủy lợi khác có thể học hỏi từ nghiên cứu này để cải thiện hiệu quả hoạt động.

III. Kết luận và kiến nghị

Nghiên cứu đã thành công trong việc đề xuất các giải pháp tiêu năng hiệu quả cho cống Sơn Đốc, đồng thời cung cấp các kết luận quan trọng về chế độ thủy lực và phòng xói cống. Các kiến nghị được đưa ra nhằm cải thiện thiết kế và vận hành các công trình thủy lợi trong tương lai.

3.1. Kết luận

Nghiên cứu đã xác định được các yếu tố thủy lực học quan trọng ảnh hưởng đến hiệu quả của giải pháp tiêu năng. Các phương án thiết kế được đề xuất đã chứng minh hiệu quả trong việc giảm thiểu xói mòn cống và đảm bảo an toàn cho công trình.

3.2. Kiến nghị

Cần tiếp tục nghiên cứu và cải tiến các giải pháp tiêu năng để áp dụng cho các công trình thủy lợi khác. Việc kết hợp giữa mô hình thủy lực và công nghệ hiện đại sẽ giúp nâng cao hiệu quả quản lý nước và bảo vệ các công trình khỏi xói lở cống.

Nội dung chính

Tổng quan nghiên cứu

Hệ thống thủy lợi Bắc Bến Tre giữ vai trò then chốt trong phát triển kinh tế xã hội khi bao phủ khoảng 60% diện tích toàn tỉnh với 139.000 ha đất tự nhiên thuộc 4 huyện Châu Thành, Giồng Trôm, Ba Tri, Bình Đại và thành phố Bến Tre. Tuy nhiên, đây là địa phương duy nhất trong 8 tỉnh Tây Nam Bộ chưa được ngọt hóa toàn diện, thường xuyên đối mặt với hiện tượng xâm nhập mặn kéo dài từ 3 đến 4 tháng trong mùa khô. Để bảo đảm nguồn nước ngọt cho 100.000 ha đất canh tác nông nghiệp cùng 20.100 ha nuôi trồng thủy sản, công trình cống Sơn Đốc được quy hoạch xây dựng trên lòng sông Sơn Đốc, cách bờ sông Hàm Luông khoảng 350m tại xã Hưng Lễ, huyện Giồng Trôm.

Vấn đề kỹ thuật trọng tâm đặt ra là cống vận hành hai chiều trong môi trường chịu tác động trực tiếp của chế độ bán nhật triều biển Đông. Địa hình khu vực tương đối thấp với cao trình bình quân phổ biến từ 0,5m đến 1,5m, nằm trên nền địa chất bùn sét Holocen rất yếu có sức chống xói kém. Khi xả với lưu lượng thiết kế lên đến 630 m3/s qua khẩu độ co hẹp gồm 5 khoang cửa tổng bề rộng 60m vào lòng kênh tự nhiên rộng 80m, năng lượng dòng chảy thừa và mạch động áp lực tập trung rất lớn. Nếu không có giải pháp kết cấu tiêu năng hợp lý, dòng xiên và xoáy cuộn sẽ gây xói lở hạ lưu nghiêm trọng tương tự các sự cố hố xói sâu 7,4m tại cống Vàm Đồn hay 11,3m tại cống Cầu Xe.

Nghiên cứu tập trung giải quyết mục tiêu mô phỏng chính xác chế độ thủy lực không gian, xác định quy luật tiêu tán động năng và đề xuất kích thước hình học tối ưu cho hệ thống tiêu năng phòng xói cống Sơn Đốc. Kết quả mang ý nghĩa thực tiễn lớn, giúp triệt tiêu trên 70% năng lượng dư thừa, khống chế vận tốc đáy dưới ngưỡng xói cho phép 0,7 m/s, bảo vệ an toàn công trình và cung cấp cơ sở khoa học tin cậy cho các dự án kiểm soát nguồn nước quy mô lớn tại Đồng bằng sông Cửu Long.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Cơ sở lý thuyết của đề tài dựa trên nguyên lý thủy động lực học chất lỏng thực và các quy luật tiêu tán động năng sau công trình tháo nước cột nước thấp. Dòng chảy qua ngưỡng cống có bậc thẳng đứng được phân tích qua hai trạng thái nối tiếp cơ bản là chảy đáy và chảy mặt. Đối với trạng thái chảy đáy, hiện tượng nước nhảy ngập được khai thác triệt để nhằm chuyển hóa động năng dư thừa thành nhiệt năng thông qua ma sát nội bộ và xáo trộn mãnh liệt. Trạng thái thủy lực được kiểm soát bởi hệ số ngập phân giới, bảo đảm chiều sâu nước hạ lưu luôn lớn hơn chiều sâu liên hiệp thứ hai của nước nhảy.

Lý thuyết tương tự cơ học và mô hình hóa thủy lực đóng vai trò nền tảng trong việc chuyển đổi số liệu từ mô hình phòng thí nghiệm sang công trình nguyên hình. Nghiên cứu vận dụng định luật tương tự Froude cho dòng chảy có mặt thoáng chịu tác dụng chủ yếu của trọng lực và lực quán tính. Ba điều kiện tương tự bắt buộc bao gồm tương tự hình học, tương tự động học của trường vận tốc và tương tự động lực học của các hệ thống lực tác động.

Phương pháp phân tích thứ nguyên theo định lý Buckingham được ứng dụng để biến đổi hệ phương trình vi phân nhiều ẩn số phức tạp thành mối quan hệ giữa các đại lượng không thứ nguyên. Các khái niệm cốt lõi được định lượng gồm: lưu lượng đơn vị, chiều sâu nước hạ lưu, độ chênh mực nước thượng hạ lưu, lực dính của đất nền, cường độ rối dòng chảy và vận tốc đáy không xói giới hạn.

Phương pháp nghiên cứu

Nguồn dữ liệu đầu vào được tổng hợp từ tài liệu khảo sát địa chất công trình 7 lớp đất dọc tuyến ven sông Hàm Luông. Địa tầng đặc trưng gồm lớp bùn sét xám đen xen kẹp hữu cơ có lực dính dao động từ 0,60 đến 2,80 T/m2 và góc ma sát trong từ 3,43 đến 21,57 độ. Chuỗi số liệu thủy văn bao gồm các tổ hợp mực nước bất lợi nhất với độ chênh cột nước biến đổi từ 0,23m đến 0,84m và lưu lượng xả từ 581 m3/s đến 630 m3/s.

Do nối tiếp dòng chảy qua cống nhiều khoang có cấu trúc không gian 3 chiều phức tạp, phương pháp giải tích phẳng truyền thống thường bộc lộ sai số lớn. Tác giả đã lựa chọn phương pháp nghiên cứu thực nghiệm trên mô hình thủy lực vật lý không gian ba chiều được chế tạo bằng vật liệu composite và vữa xi măng theo tỷ lệ thu nhỏ chuẩn xác tại phòng thí nghiệm chuyên ngành. Mô hình phản ánh đầy đủ hình học lòng dẫn thượng hạ lưu, thân cống và các kết cấu tiêu năng.

Quy trình chọn mẫu thí nghiệm được thiết lập qua 4 chuỗi phương án bao gồm: phương án thiết kế ban đầu (PATK1), hai phương án điều chỉnh kết cấu (PATK2, PATK3) và phương án chọn tối ưu (PAC). Hệ thống thiết bị đo đạc đồng bộ gồm máy đo lưu tốc cánh quạt vi điện tử, cảm biến áp suất mạch động màng ngăn và kim đo mực nước tự động với độ chính xác cao. Dữ liệu thực nghiệm được xử lý bằng phương pháp toán học thống kê để xây dựng hệ phương trình hồi quy xác định trường lưu tốc đáy tại các vị trí mặt cắt kiểm tra.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình thí nghiệm mô hình vật lý qua nhiều kịch bản thủy lực đã xác lập các phát hiện khoa học quan trọng:

Thứ nhất, tính toán lý thuyết ban đầu cho thấy chiều dài sân tiêu năng cần thiết đạt 15m, chiều dài sân sau là 24m và cao trình đáy hố xói là -4,5m. Thí nghiệm kiểm chứng xác nhận kích thước bể tiêu năng dài 15m kết hợp sân sau gia cố dài 24m bảo đảm tạo ra nước nhảy ngập hoàn toàn ở cả hai chiều dòng chảy lấy nước và tiêu nước.

Thứ hai, trường hợp xả tiêu nước từ đồng ra sông với lưu lượng cực đại 630 m3/s ở độ chênh mực nước 0,51m và trường hợp chênh áp cực đại 0,84m với lưu lượng 581 m3/s là hai trạng thái bất lợi nhất. Ở phương án thiết kế ban đầu khi chưa bố trí gờ tiêu năng, lưu tốc đáy sau sân gia cố vượt quá 2,5 m/s, cao hơn nhiều so với giới hạn không xói của đất nền tự nhiên là 0,7 m/s, dẫn đến nguy cơ tạo hố xói khoét sâu tới -9,28m.

Thứ ba, việc bổ sung gờ tiêu năng cao 0,6m tại cuối bể tiêu năng kết hợp bậc thụt và hố phòng xói hạ sâu đến cao trình -4,5m đã phân bố lại biểu đồ lưu tốc. Vận tốc đáy tại mép tiếp giáp kênh đất giảm hơn 68%, đưa giá trị lưu tốc thực tế về mức 0,65 m/s, hoàn toàn nằm trong ngưỡng an toàn của lòng dẫn.

Thứ tư, nghiên cứu đã thiết lập thành công hệ phương trình thực nghiệm không thứ nguyên tính toán vận tốc đáy tại 6 vị trí trọng điểm ký hiệu từ A đến F ở hạ lưu công trình. Sai số giữa giá trị tính toán theo công thức đề xuất và số liệu đo đạc thực nghiệm trên mô hình chỉ dao động trong khoảng từ 3,2% đến 6,8%.

Thảo luận kết quả

Nguyên nhân gây xói lở hạ lưu cống vùng triều bắt nguồn từ sự co hẹp đột ngột của dòng chảy khi đi qua 5 khoang cửa cống rộng 60m rồi khuếch tán vào lòng kênh 80m. Trong điều kiện mực nước triều thay đổi liên tục, nếu các cửa van mở không đều, dòng chủ lưu sẽ bị lệch trục, tạo ra các khối xoáy hồi lưu trục đứng có biên độ mạch động áp suất lớn áp sát hai bên bờ kênh. Động năng dư thừa tập trung cục bộ dễ dàng phá hủy liên kết yếu của nền bùn sét Holocen có góc ma sát trong nhỏ.

So sánh với bài học thực tế tại cống Vàm Đồn, việc xử lý chống xói bị động bằng cách thả 10.000 m3 rọ đá và khối bê tông dị hình trong hai đợt sửa chữa năm 1986 và 1989 không những không triệt tiêu được xói mà còn làm hố xói mở rộng sâu thêm 7,4m do thay đổi chế độ thủy động lực đột ngột. Ngược lại, giải pháp tiêu năng chủ động tại cống Sơn Đốc giải quyết triệt để nguồn gốc năng lượng thừa ngay từ trong bể tiêu năng và sân sau.

Dữ liệu thủy lực thực nghiệm được mô tả trực quan qua bảng tổng hợp các trường hợp thí nghiệm đối chiếu vận tốc và đường mặt nước dâng. Trên biểu đồ trắc dọc dòng chảy, vùng nước nhảy ngập ổn định nằm trọn trong phạm vi 15m của bể tiêu năng, trong khi đồ thị phân bố vận tốc đáy thể hiện đường cong suy giảm đều từ 4,2 m/s tại mặt cắt co hẹp xuống dưới 0,7 m/s tại cuối sân gia cố 24m. Kết quả này chứng minh tính vượt trội của phương án kết cấu cải tiến trong việc ngăn ngừa biến dạng lòng dẫn.

Đề xuất và khuyến nghị

Dựa trên các kết luận rút ra từ mô hình thủy lực, các giải pháp kỹ thuật và quản lý được khuyến nghị triển khai cụ thể:

Ban Quản lý Đầu tư và Xây dựng Thủy lợi triển khai thi công công trình cống Sơn Đốc theo đúng phương án chọn tối ưu PAC. Cụ thể, bố trí bể tiêu năng dài 15m với cao trình đáy -5,0m, sân sau gia cố tấm lát bê tông dài 24m và hố phòng xói sâu -4,5m đối xứng cho cả phía sông lẫn phía đồng. Thời gian hoàn thành xây lắp đồng bộ trong kế hoạch 24 tháng của dự án hệ thống thủy lợi Bắc Bến Tre.

Công ty Khai thác Công trình Thủy lợi tỉnh Bến Tre ban hành và áp dụng nghiêm ngặt quy trình vận hành đóng mở đồng bộ cả 5 cửa van tự động trục đứng. Tuyệt đối không vận hành lệch luồng hoặc mở cục bộ 1 đến 2 cửa khi độ chênh mực nước giữa sông và đồng vượt quá ngưỡng an toàn 0,50m, nhằm duy trì vận tốc đáy chảy qua sân gia cố luôn dưới mức 0,7 m/s.

Trung tâm Quy hoạch và Điều tra Tài nguyên Nước phối hợp lắp đặt hệ thống quan trắc tự động gồm 6 cảm biến đo áp lực mạch động và đo quét địa hình đáy kênh hạ lưu định kỳ 6 tháng một lần trong 3 năm đầu đưa vào khai thác. Target metric đặt ra là kiểm soát độ biến động cao trình đáy kênh dẫn không vượt quá 0,3m so với thiết kế.

Bộ Nông nghiệp và Phát triển Nông thôn cùng các Viện nghiên cứu chuyên ngành ứng dụng công thức thực nghiệm không thứ nguyên của luận văn vào quy chuẩn thiết kế cống vùng triều khẩu độ lớn trên 50m tại Đồng bằng sông Cửu Long, hoàn thiện khung tiêu chuẩn kỹ thuật trong giai đoạn 2026 - 2030.

Đối tượng nên tham khảo luận văn

Tài liệu luận văn mang lại giá trị thực tiễn và học thuật sâu sắc cho nhiều nhóm độc giả chuyên ngành:

Nhóm kỹ sư tư vấn thiết kế công trình thủy lợi: Luận văn cung cấp trọn bộ thông số kích thước hình học chuẩn xác của bể tiêu năng 15m, sân sau 24m và hố xói -4,5m. Kỹ sư có thể ứng dụng trực tiếp các công thức tính toán vận tốc đáy để thiết kế kết cấu phòng xói cho các cống cột nước thấp dưới tác động của thủy triều.

Đơn vị quản lý, khai thác và vận hành hệ thống công trình thủy nông: Đội ngũ kỹ thuật vận hành có thể khai thác các kịch bản đóng mở cửa van tương ứng với từng tổ hợp mực nước triều để tối ưu hóa lưu lượng lấy ngọt và tiêu úng cho 139.000 ha, tránh tình trạng xói lở do thao tác sai lệch.

Các nhà khoa học, giảng viên và học viên cao học ngành Kỹ thuật Xây dựng Công trình Thủy: Tài liệu là minh chứng chi tiết cho phương pháp phân tích thứ nguyên Buckingham và quy trình xây dựng mô hình vật lý Froude không gian, phục vụ trực tiếp cho công tác giảng dạy và nghiên cứu chuyên sâu.

Cơ quan quản lý nhà nước và lập quy hoạch phát triển nông nghiệp: Cán bộ hoạch định chính sách có cơ sở khoa học tin cậy để thẩm định dự án, đánh giá tính khả thi kinh tế kỹ thuật của các công trình ngăn mặn thích ứng với biến đổi khí hậu tại 8 tỉnh ven biển Tây Nam Bộ.

Câu hỏi thường gặp

Tại sao cống Sơn Đốc bắt buộc phải nghiên cứu bằng mô hình vật lý thay vì chỉ tính toán lý thuyết? Dòng chảy qua cống vùng triều có 5 khoang cửa mở rộng ra kênh dẫn có tính chất không gian ba chiều rất phức tạp. Phương pháp giải tích phẳng không thể mô phỏng chính xác hiện tượng dòng xiên, xoáy cuộn hai bên bờ và áp suất mạch động. Thí nghiệm mô hình vật lý tỷ lệ thu nhỏ là giải pháp bắt buộc để xác định chính xác kích thước tiêu năng và bảo đảm an toàn công trình.

Nguyên nhân chính dẫn đến các sự cố xói lở sâu tại cống vùng triều như cống Vàm Đồn là gì? Nguyên nhân chủ yếu do nền đất châu thổ trẻ thuộc hệ tầng Holocen rất mềm yếu, lực dính và khả năng kháng xói thấp. Khi triều biển Đông biến đổi nhanh, dòng chảy qua cống có lưu tốc lớn, phân bố không đều và xuất hiện mạch động mạnh. Nếu cửa van mở không đồng bộ, dòng chủ lưu lệch trục sẽ khoét sâu đáy kênh tạo hố xói hiểm trở.

Kích thước kết cấu tiêu năng phòng xói được đề xuất cho cống Sơn Đốc là bao nhiêu? Phương án chọn tối ưu xác định chiều dài bể tiêu năng cho cả phía sông và phía đồng là 15m, chiều dài sân sau gia cố tấm bê tông là 24m và cao trình đáy hố phòng xói là -4,5m. Kết cấu này bảo đảm giữ toàn bộ vùng nước nhảy ngập trong phạm vi sân gia cố và đưa vận tốc dòng chảy về mức an toàn dưới 0,7 m/s.

Quy trình vận hành cửa van ảnh hưởng như thế nào đến mức độ an toàn của lòng dẫn hạ lưu? Khi vận hành mở không đồng đều giữa các khoang, lưu lượng tập trung cục bộ vào một vài luồng tạo ra dòng chảy ngoằn ngoèo và các hốc xoáy áp sát bờ. Thí nghiệm chứng minh việc mở đồng thời cả 5 cửa van giúp phân bố đều lưu tốc trên toàn bộ mặt cắt 60m, triệt tiêu xoáy bờ và giảm thiểu áp lực xói lên lòng dẫn.

Công thức tính vận tốc đáy trong luận văn có thể áp dụng cho các công trình khác không? Hệ phương trình thực nghiệm được thiết lập dựa trên các tổ hợp biến số không thứ nguyên phản ánh đầy đủ quy luật thủy lực và địa chất. Do đó, các công thức này hoàn toàn có thể tham khảo và áp dụng cho các cống vùng triều có điều kiện địa hình, địa chất bùn sét yếu và cột nước thấp tương tự tại Đồng bằng sông Cửu Long.

Kết luận

• Xác lập toàn diện chế độ thủy lực hai chiều của cống Sơn Đốc với lưu lượng xả thiết kế cực đại đạt 630 m3/s dưới tác động của bán nhật triều biển Đông.
• Chuẩn hóa bộ kích thước hình học kết cấu tiêu năng gồm bể tiêu năng dài 15m, sân sau gia cố dài 24m và chiều sâu hố phòng xói đạt cao trình -4,5m.
• Xây dựng thành công hệ phương trình thực nghiệm không thứ nguyên xác định chính xác trường lưu tốc đáy tại 6 vị trí mặt cắt trọng điểm hạ lưu.
• Khống chế thành công vận tốc đáy dòng chảy về mức 0,65 m/s, thấp hơn ngưỡng xói cho phép 0,7 m/s của nền bùn sét Holocen, bảo vệ bền vững vùng dự án 139.000 ha.
• Hoàn thiện quy trình điều tiết đồng bộ 5 khoang cửa van tự động, loại bỏ triệt để dòng xoáy trục đứng và hiện tượng xói lở cục bộ bờ kênh.

Đóng góp khoa học của luận văn đã giải quyết triệt để bài toán ổn định công trình thủy lợi quy mô lớn trên nền đất yếu ven biển. Kế hoạch tiếp theo cần tập trung quan trắc thực địa sau khi cống hoàn thành đưa vào khai thác trong vòng 12 đến 36 tháng để đối chiếu với mô hình thực nghiệm. Hãy tham khảo và ứng dụng ngay giải pháp kết cấu tiêu năng phòng xói này vào các dự án thủy lợi kiểm soát mặn ngọt nhằm nâng cao hiệu quả đầu tư và tính bền vững công trình!

Trích đoạn nội dung tài liệu

CHƯƠNG 1: TỔNG QUAN VẤN ĐỀ NGHIÊN CỨU 1. Tổng quan điều kiện tự nhiên khu vực nghiên cứu 1. Vị trí địa lý Vùng Dự án thuỷ lợi Bắc Bến Tre (DATLBBT) nằm ở Đông Nam đồng bằng sông Cửu Long (ĐBSCL) với toàn bộ đất đai của 4 huyện: Châu Thành, Giồng Trôm, Ba Tri, Bình Đại và thành phố Bến Tre có tổng diện tích tự nhiên là 133. Phạm vi của vùng dự án (VDA) có toạ độ địa lý tự nhiên từ 9048’ đến 10019’10’’ vĩ độ Bắc; từ 106009’ đến 106055’ kinh độ Đông, được bao bộc bởi 3 sông lớn và hàng trăm sông nhỏ, kênh rạch khác được giới hạn bởi: phía Bắc giáp sông Mỹ Tho – Cửa Đại; phía Nam giáp sông Hàm Luông; phía Đông giáp biển Đông và phía Tây giáp các huyện Chợ Lách, Mỏ Cày và Thạnh Phú (xem hình 1.

1: Các hạng mục của HTTLBBT 1. Đặc điểm địa hình Vùng DATLBBT là vùng có địa hình khá bằng phẳng, độ cao từ 0,5 ÷ 1,5m, chiếm 75% diện tích tự nhiên có xu thế địa hình thấp dần từ tây Bắc xuống Đông Nam. Khu vực giáp biển có xu thế nhô cao lên rồi thoái dần ra biển làm cho địa hình toàn khu vực có dạng yên ngựa. Vùng trũng nhất là 2 huyện Bình Đại và Ba Tri với cao độ bình quân 0,5 ÷ 0,75m, vùng cao nhất là địa phận huyện Châu Thành, TP.

Bến Tre, vùng Tây Bình Đại và Tây Giồng Trôm có cao độ trung bình từ 1,25 ÷ 1,75m. Vùng ven biển có cao độ từ 1,00 ÷ 1,25m địa hình thấp nhất, khu 6 vực xã Đại Hoà Lộc và Bình Thắng của huyện Bình Đại, khu vực Lạc Địa huyện Ba Tri có độ cao 0,3 ÷ 0, 5m thường xuyên bị ngập úng trong mùa mưa. Tỷ lệ địa hình phân theo cao độ được thể hiện trong bảng 1. 1: Phân bố diện tích theo các cấp cao độ (đơn vị ha) DT vùng ngọt hoá Độ cao Tỷ lệ Vùng mặn ven biển Diện tích (m) (%) Tổng Ba Lai (Bình Đại - Ba Tri) <0,5 12.200 (Nguồn: Viện Quy hoạch thuỷ lợi miền Nam) Vùng dự án được chia cắt bởi nhiều kênh rạch với mục đích phục vụ cho việc vận chuyển nước và vấn đề giao thông thuỷ.

Sông Ba Lai có chiều dài 76km đổ ra biển Đông theo hướng từ Tây sang Đông đi qua trung tâm vùng dự án, vào mùa khô do lượng nước sông Tiền đổ vào sông Ba Lai nhỏ nên mặn xâm nhập sâu vào phía thượng lưu và vào các kênh, rạch nội đồng. Sông Mỹ Tho – Cửu Đại và Hàm Luông là hai dòng chính chuyển một lưu lượng khá lớn của sông Tiền vào vùng dự án. Ngày nay, do đoạn đầu nguồn của 7 sông Ba Lai đã bị thoái hoá nên việc chuyển nước ngọt từ sông Tiền vào đầu nguồn sông Ba Lai hầu như không đáng kể, cho nên lượng nước ngọt từ sông Tiền chỉ còn đổ vào sông Ba Lai từ sông Mỹ Tho qua sông An Hoá và một phần từ sông Hàm Luông qua sông Bến Tre. Trong vùng dự án các sông lớn có chiều dài 232km và hàng trăm km của 23 kênh rạch lớn nhỏ, trong đó có những rạch lớn với chiều rộng hơn 200m và chiều dài trung bình của các kênh rạch từ là từ 8 ÷ 15km tạo thành một mạng lưới sông, kênh, rạch dày đặc và đất đai trong vùng dự án bị chia cắt thành nhiều khu vực nhỏ làm cho việc ngăn mặn và dẫn ngọt gặp rất nhiều khó khăn, đặc biệt là trong mùa kiệt.

Xu hướng phát triển của các kênh rạch là chạy theo hướng Bắc Nam, chia vùng dự án thành nhiều khu vực nhỏ. Nối liền hai sông lớn Mỹ Tho và Hàm Luông là sông An Hoá (từ sông Mỹ Tho đến sông Ba Lai) và đoạn nối tiếp là sông Bến Tre (từ sông Ba Lai đến sông Hàm Luông). Có thể gọi tắt hai sông này sông Bến Tre – An Hóa, không những là một trong những tuyến đường giao thông thuỷ quan trọng từ khu vực phía nam đến thành phố Hồ Chí Minh mà cong là tuyến dẫn nước ngọt chính từ sông Tiền vào vùng đồng bằng các huyện Châu Thành, Bình Đại, Ba Tri và TP. Bến Tre, vì vùng đầu nguồn sông Ba Lai đã bị thoái hoá.

2: Bản đồ địa hình tỉnh Bến Tre 8 1. Đặc điểm địa chất Vùng dự án nằm trong vùng trầm tích Holocen (Q4) có nguồn gốc sông đầm lầy hỗn hợp, lớp trên là trầm tích, đầm lầy có thành phần sét lẫn bụi màu xám đen chứa nhiều xác thực vật phân huỷ và bán phân huỷ. Lớp dưới là trầm tích sông có thành phần sét pha, ít cát, hạt mịn, màu xám đen, cát có màu nâu vàng trắng, chủ yếu là thạch anh. Bề dày trầm tích chưa xác định chính xác (xem hình 1.

3: Bản đồ địa chất tỉnh Bến Tre Đặc điểm địa chất khu vực như sau: Theo các chuyên gia, đặc điểm địa chất trong vùng dự án là tương tự như nhau nên có thể lấy cấu tạo địa chất khu vực ven sông Hàm Luông làm đại biểu cho toàn hệ thống. Trầm tích lưu vực này được phân thành 7 lớp, chỉ tiêu cơ lý của các lớp này được thể hiện trong bảng 1. 2: Tổng hợp chỉ tiêu cơ lý các lớp đất tuyến ven sông Hàm Luông Chiều γw Lực Tên lớp γ T/m3 Độ sệt B φ (độ) dày T/m3 dính C 1 5,0 1,61 1,01 1,49 3,43 0,60 2 11,0 1,68 1,14 2,72 5,42 0,90 3 3,0 1,67 1,12 1,08 4,07 0,60 4 7,0 1,68 1,29 2,11 8,37 0,90 5 1,0 2,1 1,77 0,79 21,57 0,60 6 1,89 1,53 0,22 15,46 2,80 - Lớp 1: Đây là lớp mặt, có chiều dày thay đổi từ 0,9 ÷ 1,6m, thành phần: cát sét bụi lẫn các sản phẩm laterit hoá. - Lớp 2: Lớp này nằm dưới lớp 1, phân bố đến độ sâu 5,6 ÷ 8,3m, chiều dày trung bình khoảng 5m.

Đây là lớp bùn sét màu xám nâu, đen có chứa hữu cơ. - Lớp 3: Chiều sâu phân bố đến 17,3m, chiều dày trung bình lớp này là 13m. Thành phần thạch học: bùn á cát và cát màu xám đen, xen kẹp nhiều lớp bùn sét mỏng. - Lớp 4: Chiều dày trung bình lớp khoảng 5m.

Thành phần bao gồm bùn sét màu xám nâu đen và sét xám xanh. - Lớp 5: Chiều dày trung bình lớp khoảng 7m. Thành phần thạch học: á sét màu xám đen xen kẹp các lớp bùn. - Lớp 6: Đây là lớp cát, sạn sỏi có màu xám nâu đến xám trắng, kết cấu chặt.

Đặc điểm thủy văn Mang đặc điểm của đồng bằng sông Cửu Long, vùng dự án có hệ thống kênh rạch khá dày đặc. Do địa hình tương đối bằng phẳng, mặt khác ngoài kênh rạch tự nhiên là các kênh rạch nhân tạo nên nhìn chung các kênh rạch đều ăn thông với nhau tạo thành một mạng lưới phức tạp. Bao bọc phía Bắc của tỉnh Bến Tre là sông 10 Mỹ Tho có độ rộng bình quân khoảng 1000m, sâu 8 đến 13m. Phía đông giáp biển Đông, phía Nam giáp sông Hàm Luông có độ rộng bình quân trên 1500m, sâu từ 8 đến 14m.

Trong phạm vi dự án về sông rạch chính có thể kể đến như sau: - Thuộc địa phận huyện Giồng Trôm – Ba Tri có các kênh rạch: Sông Bến Tre – Chẹt, rạch Ba Tri Rôm, rạch Vàm Hồ Lớn, Vàm Hồ Nhỏ, rạch Mỹ Nhân, Rạch Điều, rạch Nô, rạch Bến Thang, kênh Cây Đa, kênh Sơn Đốc, kênh Miền Đông, rạch Cái Bông, kênh Ba Tri – Giồng Trôm và một số kênh đào. Các kênh rạch này phần lớn đều chảy ra sông Ba lai. Các kênh rạch này là các kênh chính làm nhiệm vụ dẫn ngọt và tiêu úng và là các tuyến giao thông thủy chủ yếu của tỉnh. - Sông Bến Tre – Giao Hòa – Chẹt Sậy là sông đào nối sông Hàm Luông và sông Mỹ Tho, cắt ngang qua sông Ba Lai theo hướng Bắc – Nam, lòng sông rộng 200 đến 300m, cao trình đáy -5,0 đến -6,0m, phía kênh Giao Hòa sâu đến -11,0m.

Nhận xét đánh giá đặc điểm tự nhiên vùng nghiên cứu Vùng nghiên cứu có địa hình tương đối thấp, chịu sự tác động của thủy triều biển Đông, nên phạm vi ảnh hưởng của thủy triều đến dòng chảy trong vùng nghiên cứu rất lớn Song song với diễn biến phức tạp của dòng chảy trên hệ thống kênh rạch, luôn luôn tồn tại diễn biến xói lở phức tạp, một trong những nguyên nhân chủ yếu là địa chất của vùng nghiên cứu đa phần là đất mềm yếu, tính kháng xói của đất nhỏ, tính ổn định tự nhiên của đất thấp,. đây là vấn đề còn tồn tại đối với việc phòng xói ở hạ lưu cống vùng triều. Do vậy xây dựng công trình điều tiết, ngăn mặn và ngăn triều cường thường gặp rất nhiều khó khăn, với đặc điểm này mà cấu tạo nối tiếp hạ lưu công trình cống vùng triều cần được nghiên cứu sao cho phù hợp. Tổng quan về cống vùng triều Cống được xây dựng dưới đê biển hay cửa sông ven biển, chịu sự tác động trực tiếp của chế độ thủy triều gọi là cống vùng triều.

Các cống này thường có nhiệm vụ tiêu nước, lấy nước, ngăn triều,…. Nhiều cống còn có nhiệm vụ giao thông thủy 11 (cho thuyền bè đi qua). Công tác thủy lợi ĐBSCL có từ lâu đời, gắn liền với quá trình khai thác và phát triển ĐBSCL, nhưng mãi đến cuối thế kỷ 19 đầu thế kỷ 20 các kênh đào lớn mới phát triển và từ giữa thế kỷ 20 đến nay hệ thống thủy lợi ngày càng phát triển, đặc biệt sau ngày giải phóng đất nước (1975). Song song với việc phát triển hệ thống thủy lợi có rất nhiều công trình đã được xây dựng với nhiệm vụ điều tiết một hoặc hai chiều (tưới, tiêu).

Số ít công trình xây dựng trong thời đầu (1975 ÷ 1990) theo mẫu cống truyền thống, xói lở ở hạ lưu tồn tại và diễn biến phức tạp và đều phải sửa chữa. Sau 1990 đa số những công trình loại vừa và lớn (cống truyền thống cải tiến) được xây dựng đều thông qua nghiên cứu thí nghiệm để xác định hình thức tiêu năng phòng xói hợp lý, cho đến nay các công trình này đều ổn định và an toàn về thủy lực. Cống hở ở ĐBSCL đã được xây dựng rất nhiều cùng với hệ thống kênh rạch đảm bảo cho yêu cầu tiêu thoát, ngăn mặn, ngăn lũ và môi trường. Theo quá trình phát triển các hình thức cống hở đã được nghiên cứu và đa dạng hóa về hình thức cấu tạo để phù hợp với đặc điểm, sản xuất của từng vùng.

Cống đập phân ranh mặn ngọt thuộc vùng có biên triều thấp, khẩu độ cống xấp xỉ bằng mặt cắt kênh, dòng chảy qua cống bị thu hẹp không đáng kể, nên xói lở hạ lưu cống về cơ bản là ít xảy ra.
