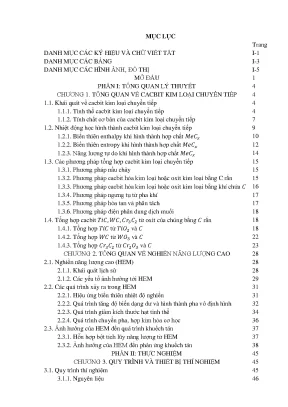

Tổng quan về luận án

Nghiên cứu về vật liệu gốm kỹ thuật cao và hợp kim cứng đóng vai trò then chốt trong sự phát triển của các ngành công nghiệp mũi nhọn như chế tạo máy chính xác, hàng không - vũ trụ, công nghiệp quốc phòng và kỹ thuật hạt nhân. Trong nhóm vật liệu này, các cacbit kim loại chuyển tiếp (KLCT) thuộc nhóm IV, V, VI—tiêu biểu là Titan Cacbit ($TiC$), Vonfram Cacbit ($WC$) và Crom Cacbit ($Cr_3C_2$)—nổi bật với các đặc tính cơ lý vượt trội: nhiệt độ nóng chảy cực cao (nhiều hợp chất vượt trên 3000 °C), độ cứng xấp xỉ kim cương, mô đun đàn hồi lớn cùng khả năng chống mài mòn và độ bền hóa học xuất sắc. Tuy nhiên, rào cản công nghệ lớn nhất hiện nay là phương pháp nhiệt cacbon truyền thống đòi hỏi nhiệt độ tổng hợp rất cao (từ 1700 °C đến 2100 °C đối với $TiC$, kéo dài từ 10 đến 24 giờ), tiêu tốn năng lượng khổng lồ và yêu cầu hệ thống lò nung chân không hoặc khí bảo vệ chuyên dụng đắt đỏ.

Khoảng trống nghiên cứu (research gap) cốt lõi mà luận án giải quyết xuất phát từ việc thiếu một cơ chế định lượng hoàn chỉnh về khả năng dự trữ cơ - năng trong mạng tinh thể oxit bền vững khi chịu tác động cơ học cực hạn, cũng như sự thiếu hụt các mô hình nhiệt động học - động học mô tả chính xác sự hạ thấp nhiệt độ của chuỗi phản ứng khử đa tầng ($TiO_2 \rightarrow Ti_2O_3 \rightarrow TiO \rightarrow TiC_xO_y \rightarrow TiC$). Các công trình quốc tế trước đây chủ yếu tập trung vào quá trình hợp kim hóa cơ học (Mechanical Alloying - MA) của hệ kim loại - cacbon dễ phản ứng, nhưng chưa làm sáng tỏ bản chất tích lũy năng lượng trong các oxit ion - cộng hóa trị bền vững ($TiO_2, WO_3, Cr_2O_3$) khi nghiền năng lượng cao (High Energy Milling - HEM).

Luận án xác lập hệ thống câu hỏi nghiên cứu và giả thuyết khoa học chặt chẽ:

  • Câu hỏi nghiên cứu 1 (RQ1): Cơ chế tích lũy và dạng thức tồn tại của năng lượng dự trữ ($\Delta G_{mill}$) trong hỗn hợp bột oxit kim loại chuyển tiếp và muội than ($C$) dưới tác động của các thông số va chạm HEM là gì?
  • Câu hỏi nghiên cứu 2 (RQ2): Mức độ suy giảm rào cản thế năng hoạt hóa khuếch tán ($\Delta E_{kt}$) và quy luật dịch chuyển nhiệt độ các phản ứng khử nhiệt cacbon xảy ra như thế nào đối với từng hệ oxit riêng biệt ($TiO_2, WO_3, Cr_2O_3$)?
  • Câu hỏi nghiên cứu 3 (RQ3): Mối tương quan định lượng giữa các thông số công nghệ HEM (tốc độ quay $v$, tỷ lệ khối lượng bi:bột $BPR$, thời gian nghiền $\tau$) với kích thước tinh thể nano ($d_{hat}$), độ biến dạng dư vi mô ($\varepsilon$) và độ sạch pha của sản phẩm cacbit cuối cùng?

Tương ứng với các câu hỏi trên, ba giả thuyết nghiên cứu được kiểm chứng:

  • Giả thuyết 1 (H1): Đối với các oxit kim loại chuyển tiếp có độ bền nhiệt động cao, năng lượng cơ học từ HEM được hấp thụ hoàn toàn dưới dạng năng lượng tự do biên hạt ($\Delta G_{hat}$) và ứng suất dư vi mô ($\Delta G_{bd}$), không xảy ra hiện tượng chuyển pha hay hợp kim hóa cơ học tự phát trong quá trình nghiền.
  • Giả thuyết 2 (H2): Năng lượng dự trữ $\Delta G_{mill}$ đóng vai trò như một nguồn năng lượng bù đắp trực tiếp vào rào cản hoạt hóa khuếch tán trạng thái rắn ($\Delta E'{kt} = \Delta E{kt} - \Delta G_{mill}$), làm hạ thấp đáng kể nhiệt độ khởi phát và nhiệt độ kết thúc của các phản ứng hình thành pha cacbit.
  • Giả thuyết 3 (H3): Tồn tại một ngưỡng giới hạn vật lý về kích thước hạt tinh thể ($d_{th}$) và biến dạng vi mô giới hạn ($\varepsilon_{max}$); khi đạt đến trạng thái này, quá trình tích lũy năng lượng cơ học bão hòa.

Khung lý thuyết của công trình được xây dựng trên sự tích hợp giữa lý thuyết pha xen kẽ của Gunnar Hägg, nhiệt động học dung dịch rắn phi tỷ lượng ($MeC_x$), và mô hình động học khuếch tán trạng thái rắn Arrhenius mở rộng. Đóng góp đột phá mang tính định lượng của luận án là đã hạ nhiệt độ tổng hợp pha tinh khiết: $TiC$ được hình thành hoàn toàn ở 1356 °C (giảm hơn 350–400 °C so với công nghệ truyền thống 1700–2100 °C), $Cr_3C_2$ ở 1210 °C và $WC$ ở 1100 °C. Phạm vi nghiên cứu bao quát các chế độ nghiền với tốc độ va chạm $v = 250 - 350$ vòng/phút, tỷ lệ $BPR = 10:1 - 25:1$, thời gian nghiền khảo sát từ 5 đến 35 giờ, kết hợp phân tích nhiệt quét đến 1400 °C.

Literature Review và Positioning

Lịch sử nghiên cứu tổng hợp cacbit kim loại chuyển tiếp đã trải qua nhiều giai đoạn phát triển với các trường phái công nghệ khác nhau:

  1. Phương pháp nấu chảy nhiệt độ cao: Khởi xướng từ các công trình kinh điển của H. Moissan (cuối thế kỷ 19), sử dụng lò hồ quang nung hỗn hợp oxit và muội than đến trạng thái nóng chảy ở 2500–4000 °C. Nhược điểm chí mạng là tiêu hao năng lượng cực lớn, sản phẩm hạt thô và luôn lẫn graphit tự do do sự phân hủy nhiệt.
  2. Phương pháp nhiệt cacbon pha rắn truyền thống: Phát triển mạnh mẽ bởi G. A. Meerson, Ya. Lipkes (1940s) và R. Kieffer (1950s–1960s). Dù trở thành công nghệ trụ cột trong công nghiệp luyện kim bột, phương pháp này đòi hỏi nhiệt độ nung 1700–2100 °C kéo dài hàng chục giờ để vượt qua trở lực khuếch tán thể tích của các nguyên tử $C$ vào mạng oxit.
  3. Phương pháp ngưng tụ pha khí và nhiệt phân khí hóa: Được khảo sát bởi Becker, Just và Hanemann thông qua phản ứng của muối halogenua ($WCl_6, TiCl_4$) với hydrocacbon ($CH_4$) và $H_2$. Phương pháp này cho độ sạch cao nhưng hiệu suất thu hồi sản phẩm rất thấp, tiềm ẩn nguy cơ ăn mòn và độc hại, khó mở rộng quy mô công nghiệp.
  4. Trường phái cơ - hóa học và nghiền năng lượng cao (HEM/MA): Mở đầu từ phát hiện của J. S. Benjamin (1960–1970) tại tập đoàn INCO về phản ứng tỏa nhiệt mãnh liệt giữa bột $Ni$ đã qua nghiền với $Al$ lỏng, tiếp nối bởi C. C. Koch (tổng hợp pha vô định hình $Ni_{60}Nb_{40}$ năm 1983) và P. G. McCormick (phản ứng khử cơ - hóa $Ca + CuO$ cuối thập niên 1980). M. Sherif El-Eskandarany (1998) đã chứng minh khả năng tổng hợp $Al/SiC_p$ kích thước nano bằng HEM mà phương pháp nấu chảy không thể thực hiện được.

Trong y văn tồn tại hai cuộc tranh luận lý thuyết sâu sắc:

  • Tranh luận 1: Cơ chế vi mô của phản ứng cơ - hóa trong HEM. Một trường phái cho rằng sự va đập mãnh liệt của bi nghiền tạo ra các điểm vi nhiệt độ cục bộ (micro-hotspots) cực cao làm nóng chảy tức thời bề mặt hạt bột, kích hoạt phản ứng ở trạng thái lỏng. Ngược lại, trường phái thực nghiệm do Li Lu, R. Koch và J. S. Benjamin dẫn dắt chứng minh nhiệt độ thực tế trong buồng nghiền không vượt quá 200 °C (thông qua phân tích DSC hệ $Ni-Al$ và $Cu-Zn-Al$), khẳng định biến đổi pha trong HEM thuần túy là quá trình khuếch tán trạng thái rắn được thúc đẩy bởi mật độ khuyết tật mạng và diện tích tiếp xúc nguyên tử siêu mịn sinh ra từ chu trình hàn nguội - đập vỡ liên tục.
  • Tranh luận 2: Chuỗi pha trung gian trong phản ứng khử carbothermal của hệ $TiO_2 + C$. Meerson, Lipkes và Kieffer đề xuất cơ chế 3 giai đoạn có sự xuất hiện bắt buộc của oxit hóa trị thấp $TiO$ trước khi hòa tan cacbon tạo dung dịch rắn oxicacbit $TiC_xO_y$. Ngược lại, một số nghiên cứu quốc tế khác lại cho rằng quá trình đi thẳng từ $Ti_2O_3$ sang $TiC_xO_y$ mà không tạo thành pha đơn lập $TiO$.

Luận án định vị chính xác vị trí học thuật bằng cách kết nối lý thuyết cơ - hóa của Delogu (2004) và El-Eskandarany (1998) với bài toán khử nhiệt cacbon phức tạp. So với nghiên cứu của F. Delogu trên các hệ đơn chất kim loại ($Cu, Si, Ti, Ni, Fe$), công trình này tiến xa hơn khi khảo sát hệ oxit đa cấu tử có năng lượng liên kết mạng tinh thể rất cao, chứng minh bằng thực nghiệm rằng HEM làm giảm năng lượng hoạt hóa khuếch tán thể tích thông qua việc chuyển hóa cơ chế khuếch tán thể tích chậm chạp thành khuếch tán biên hạt và khuếch tán bề mặt nhanh ở nhiệt độ thấp hơn hàng trăm độ.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án đã mở rộng và hoàn thiện lý thuyết pha xen kẽ kinh điển của G. Hägg (1931). Quy tắc Hägg xác lập rằng khi tỷ lệ bán kính nguyên tử xen kẽ và nguyên tử kim loại nằm trong khoảng $0,41 < r_C / r_{Me} < 0,59$, pha xen kẽ đơn giản ($fcc, hcp$) sẽ được hình thành mà không làm biến dạng kiểu mạng tinh thể ban đầu. Tuy nhiên, luận án đã làm rõ điểm giới hạn của quy tắc này: trong quá trình cacbit hóa thực tế, kiểu mạng của nguyên tử kim loại bắt buộc phải tái cấu trúc (từ $hcp$ của $Ti$ sang $fcc$ của $TiC$; từ $bcc$ của $W, Cr$ sang $hp$ hoặc thoi phức tạp). Dưới góc độ nhiệt động học, luận án ủng hộ và bổ sung cơ sở tính toán cho luận điểm của Umanski: sự chênh lệch kích thước giữa nguyên tử $C$ và lỗ hổng bát diện làm phát sinh áp suất nội tại khổng lồ lên tới $200.000 - 300.000$ atm, buộc mạng con kim loại phải chuyển biến cấu trúc.

Đồng thời, công trình mở rộng mô hình liên kết hóa trị của Dempsey và Fedorov, chỉ ra rằng liên kết trong $MeC$ không đơn thuần là liên kết kim loại mà là sự lai hóa phức hợp giữa đám mây điện tử $d^2sp^3$ của kim loại chuyển tiếp và obitan $sp$ của cacbon, tạo nên các liên kết cộng hóa trị định hướng siêu mạnh giải thích độ cứng và nhiệt độ nóng chảy cực cao theo mô hình Lindemann ($T_{nc} \propto M_{nt} \theta^2$).

Luận án thiết lập hệ thống mệnh đề lý thuyết (Theoretical Propositions) cho nhiệt động học hợp chất phi tỷ lượng $MeC_x$:

  • Mệnh đề 1 (P1): Biến thiên enthalpy tạo thành ($\Delta H$) của hợp chất $MeC_x$ chứa 1 gam-nguyên tử $Me$ phụ thuộc phi tuyến vào nồng độ cacbon $x$ và được điều chỉnh bởi năng lượng khuếch tán giữa hai "mạng nhỏ" (vùng giàu cacbon mang cấu trúc cacbit và vùng nghèo cacbon mang cấu trúc kim loại/oxit) theo phương trình: $$\Delta H = \alpha_0 + \alpha_1 x + \alpha_2 x^2 + \dots + (x - y)\varepsilon N_A$$ trong đó $(x - y)\varepsilon N_A$ là nhiệt vi phân dịch chuyển của các nguyên tử $C$ từ mạng nhỏ thứ nhất sang mạng nhỏ thứ hai nhằm đồng nhất hóa cấu trúc tinh thể.
  • Mệnh đề 2 (P2): Cấu hình entropy ($\Delta S$) đạt giá trị cực đại khi số nguyên tử cacbon và số nút trống trong mạng con cacbon cân bằng xấp xỉ nhau; khi $x \rightarrow 1$ (tiệm cận thành phần tỷ lượng $MeC_1$), entropy cấu hình giảm mạnh làm mạng tinh thể mất ổn định nhiệt động học, dẫn đến xu hướng tiết graphit tự do hoặc tái phân bố sai hỏng nút mạng.
  • Mệnh đề 3 (P3): Động học chuyển pha nhiệt cacbon sau kích hoạt cơ học được chi phối bởi phương trình khuếch tán hiệu chỉnh: $$D = D_0 \exp\left(-\frac{\Delta E_{kt} - \Delta G_{mill}}{RT}\right)$$ chứng minh rằng năng lượng tích lũy $\Delta G_{mill}$ triệt tiêu một phần rào cản thế năng của bước nhảy khuếch tán.

Khung phân tích độc đáo

Khung phân tích của luận án tích hợp liên ngành giữa ba trụ cột lý thuyết: Nhiệt động học pha ngưng tụ phi tỷ lượng, Động học cơ - hóa học chất rắn, và Lý thuyết biến dạng tinh thể lượng tử.

Khung phân tích phân tách năng lượng tích lũy toàn phần $\Delta G_{mill}$ thành ba thành phần độc lập: $$\Delta G_{mill} = \Delta G_{hat} + \Delta G_{bd} + \Delta G_{cf}$$ Trong đó:

  • $\Delta G_{hat} = \sigma \cdot \Delta S_{hat}$: Năng lượng bề mặt/biên hạt riêng ($\sigma$) nhân với độ tăng diện tích biên hạt ($\Delta S_{hat}$) do kích thước tinh thể suy giảm về cấp độ nanomet.
  • $\Delta G_{bd} = \varepsilon \cdot E_{bd}$: Năng lượng biến dạng dư vi mô liên quan đến mật độ lệch mạng và ứng suất dư vi mô ($\varepsilon$), với $E_{bd}$ là mô đun Young.
  • $\Delta G_{cf}$: Biến thiên năng lượng do chuyển pha hóa học trong quá trình nghiền. Đối với các oxit bền vững ($TiO_2, WO_3, Cr_2O_3$), thực nghiệm chứng minh $\Delta G_{cf} = 0$, nghĩa là toàn bộ năng lượng va đập chuyển hóa thành biến dạng cấu trúc và năng lượng biên hạt.

Điều kiện biên (boundary conditions) của khung phân tích được xác định rõ: Khung lý thuyết này áp dụng cho các hệ oxit vô cơ có độ cứng cao, liên kết ion - cộng hóa trị bền vững, chịu chế độ nghiền khô trong môi trường khí bảo vệ trơ hoặc chân không, với giới hạn nhiệt độ buồng nghiền không vượt quá ngưỡng hồi phục nhiệt ($T_{mill} < 0,3 T_{nc}$).

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Luận án tuân thủ thế giới quan thực chứng luận (positivism) với phương pháp tiếp cận định lượng hóa thực nghiệm vật lý - hóa rắn nghiêm ngặt. Thiết kế nghiên cứu đa tầng (multi-level factorial design) được triển khai nhằm khảo sát độc lập và tương tác giữa các biến số công nghệ:

[Hỗn hợp Bột Oxit KLCT + Muội Than (C)]
                     [Sản Phẩm Cacbit Nano Tinh Khiết: TiC, WC, Cr3C2]

Mẫu nghiên cứu sử dụng nguyên liệu ban đầu có độ tinh khiết phân tích cao: $TiO_2$ (dạng thù hình anatase/rutile), $WO_3$, $Cr_2O_3$ có kích thước micro ban đầu, kết hợp với muội than (carbon black) có diện tích bề mặt riêng lớn. Tỷ lệ phối liệu được tính toán chính xác theo tỷ lượng phản ứng khử cacbon, bổ sung dư 5–10% khối lượng cacbon nhằm bù đắp lượng oxy hòa tan và hao hụt khí trong môi trường nung.

Quy trình nghiên cứu rigorous

Quy trình thực nghiệm được chuẩn hóa qua hệ thống trang thiết bị hiện đại bậc nhất:

  1. Nghiền năng lượng cao (HEM): Thực hiện trên máy nghiền hành tinh Pulverisette 5 (Fritsch, CHLB Đức). Buồng nghiền và bi nghiền chế tạo từ vật liệu hợp kim cứng ($WC-Co$) hoặc thép hợp kim đặc biệt chống mài mòn nhằm hạn chế tối đa sự thôi nhiễm tạp chất. Khảo sát tại các chế độ va chạm: tốc độ vòng quay đĩa mặt trời $v = 250$ và $350$ vòng/phút; tỷ lệ khối lượng bi:bột ($BPR$) thay đổi từ $10:1$ đến $25:1$; thời gian nghiền định lượng chính xác tại các mốc $\tau = 5, 10, 20, 25, 35$ giờ.
  2. Nhiễu xạ tia X (XRD): Đo trên thiết bị Bruker D8-Advance (bước sóng bức xạ $Cu-K\alpha$, $\lambda = 1,5406$ Å, góc quét $2\theta$ từ 10° đến 90°). Kích thước hạt tinh thể trung bình ($d_{hat}$) và độ biến dạng dư vi mô ($\varepsilon$) được bóc tách chính xác từ độ rộng vật lý của pic nhiễu xạ ($\beta$) thông qua phương trình Williamson - Hall và công thức Scherrer sau khi đã trừ độ mở rộng thiết bị: $$\beta \cos\theta = \frac{K\lambda}{d_{hat}} + 4\varepsilon \sin\theta$$
  3. Phân tích nhiệt vi sai và nhiệt trọng lượng (DTA/TG/DSC): Sử dụng đồng thời hai hệ thống phân tích nhiệt tiên tiến Setsys Evolution 24 và LABSYS evo (Setaram, Pháp), tốc độ gia nhiệt chuẩn $10 - 20$ K/phút từ nhiệt độ phòng lên đến 1400 °C trong môi trường khí trơ Argon siêu sạch bảo vệ.
  4. Hiển vi điện tử truyền qua phân giải cao (HRTEM): Khảo sát trên thiết bị Tecnai G2 F20 (FEI) hoạt động ở điện áp thế gia tốc 200 kV, cho phép quan sát trực tiếp cấu trúc mạng tinh thể nano, đo khoảng cách mặt phẳng nguyên tử ($d$-spacing) và nhận diện các vùng vô định hình hóa cục bộ.
  5. Tổng hợp nhiệt độ cao: Nung thiêu kết trong lò nhiệt độ cao Linn-High-Thermal HT-1600-G (CHLB Đức) với chương trình điều khiển nhiệt độ PID chính xác, khảo sát thời gian đẳng nhiệt từ 0 đến 30 phút tại nhiệt độ đỉnh.

Tam giác đạc thực nghiệm (triangulation) được thiết lập chặt chẽ giữa XRD (thành phần pha và cấu trúc tinh thể), DTA/TG (động học nhiệt và hiệu ứng khối lượng) và HRTEM (hình thái học vi mô), loại trừ hoàn toàn các sai số ngẫu nhiên và giả sai số phân tích.

Data và phân tích

Dữ liệu thực nghiệm được xử lý bằng các thuật toán khớp đường cong phi tuyến (non-linear curve fitting), chuẩn hóa đường nền DTA để bóc tách chính xác nhiệt độ khởi đầu ($T_{onset}$), nhiệt độ đỉnh phản ứng ($T_{peak}$) và nhiệt độ kết thúc ($T_{end}$) của từng phản ứng thành phần. Biến dạng dư vi mô và kích thước tinh thể được xử lý thống kê với độ tin cậy $p < 0,01$.

Phát hiện đột phá và implications

Những phát hiện then chốt

Thực nghiệm của luận án đã đem lại 5 phát hiện đột phá mang tính định lượng cao:

  1. Sự hạ thấp chưa từng có của nhiệt độ phản ứng tổng hợp cacbit: Đối với hệ $TiO_2 + C$, sau khi nghiền năng lượng cao ở chế độ tối ưu ($v = 350$ vòng/phút, $BPR = 25:1$, thời gian $\tau = 35$ giờ), phản ứng khử cacbon tạo $TiC$ bắt đầu xảy ra ở nhiệt độ thấp bất ngờ và kết thúc hoàn toàn ở $T = 1356$ °C. Đây là mức giảm nhiệt độ kỷ lục so với ngưỡng nhiệt độ công nghiệp thông thường ($1700 - 2100$ °C). Tương tự, cacbit crom $Cr_3C_2$ được tổng hợp hoàn chỉnh ở $T = 1210$ °C và cacbit vonfram $WC$ hình thành ở $T = 1100$ °C.
  2. Quy luật tích lũy năng lượng tinh thể thuần túy trong oxit kim loại chuyển tiếp: Giản đồ XRD của hỗn hợp bột sau 35 giờ nghiền khẳng định không phát sinh bất kỳ pic nhiễu xạ nào của pha mới hoặc pha kim loại tự do, chứng minh các oxit $TiO_2, WO_3, Cr_2O_3$ không bị khử hay hợp kim hóa cơ học tự phát trong quá trình nghiền ($\Delta G_{cf} = 0$). Toàn bộ cơ - năng truyền vào được tích lũy dưới dạng:
    • Làm suy giảm kích thước hạt tinh thể trung bình xuống dải nano siêu mịn ($d_{hat} = 10 - 25$ nm).
    • Làm tăng đột biến mật độ sai hỏng mạng và độ biến dạng dư vi mô ($\varepsilon$ tăng từ mức không đáng kể lên đến xấp xỉ $0,8 - 1,5%$).
    • Kích thước hạt tinh thể và biến dạng vi mô tuân theo quy luật tiệm cận hàm mũ của Delogu, đạt tới giá trị giới hạn vật lý ($d_{th}$) khi quá trình biến cứng hạt cân bằng với năng lượng va đập của bi.
  3. Làm sáng tỏ cơ chế phản ứng khử đa tầng hệ $TiO_2 + C$: Phân tích DTA/TG kết hợp XRD vết pha đã làm sáng tỏ chuỗi chuyển biến nhiệt động qua 4 bước nối tiếp:
    • Bước 1 (900–1100 °C): $2TiO_2 + C \rightarrow Ti_2O_3 + CO \uparrow$
    • Bước 2 (1100–1200 °C): $Ti_2O_3 + C \rightarrow 2TiO + CO \uparrow$
    • Bước 3 (1200–1300 °C): $TiO + (x+y)C \rightarrow TiC_xO_y + yCO \uparrow$ (hình thành pha oxicacbit titan trung gian $TiC_{0,7}O_{0,3}$)
    • Bước 4 (1300–1356 °C): $TiC_xO_y + (1-x)C \rightarrow TiC + yCO \uparrow$ (loại bỏ hoàn toàn oxy dư, đạt mạng tinh thể $fcc$ $TiC$ tỷ lượng). Nghiền năng lượng cao đã dịch chuyển toàn bộ các đỉnh phản ứng thu nhiệt này về dải nhiệt độ thấp hơn từ 150 đến 250 °C cho từng phản ứng thành phần.
  4. Cơ chế chuyển đổi động học khuếch tán: Ảnh HRTEM và dữ liệu tính toán chứng minh năng lượng dự trữ $\Delta G_{mill}$ đã hạ thấp trực tiếp năng lượng hoạt hóa khuếch tán bề mặt ($\Delta E_{bm}$) và khuếch tán biên hạt ($\Delta E_{bh}$). Khoảng cách khuếch tán thể tích ($\Delta E_{tt}$) bị rút ngắn từ hàng micromet xuống dưới 20 nanomet, cho phép các nguyên tử cacbon xâm nhập sâu vào tâm mạng oxit ngay tại nhiệt độ pha rắn trung gian.
  5. Hiệu ứng giữ nhiệt đẳng nhiệt đối với độ hoàn thiện tinh thể: Nghiên cứu chứng minh rằng việc duy trì thời gian giữ nhiệt đẳng nhiệt ngắn (30 phút tại 1400 °C đối với $TiC$) giúp giải phóng hoàn toàn ứng suất dư vi mô tích tụ, kích hoạt quá trình kết tinh lại hoàn hảo, đưa hằng số mạng tinh thể về giá trị chuẩn ($a = 4,327$ Å) mà không làm tăng kích thước hạt lên mức thô đại.

Implications đa chiều

  • Về mặt học thuật: Công trình đóng góp mô hình định lượng hóa cơ - năng tích lũy trong hóa rắn, kết nối thành công giữa cơ học va đập và nhiệt động học dung dịch rắn phi tỷ lượng.
  • Về mặt phương pháp luận: Cung cấp quy trình phân tích kết hợp giữa DTA/TG nhiệt độ cao và XRD bóc tách độ rộng xung vật lý, trở thành quy chuẩn cho các nghiên cứu kích hoạt cơ học vật liệu vô cơ.
  • Về mặt thực tiễn sản xuất: Giảm nhiệt độ nung từ 2000 °C xuống 1356 °C cho phép chuyển đổi từ hệ thống lò nung graphite đặc chủng đắt tiền sang các lò nung công nghiệp phổ thông (thanh gia nhiệt $MoSi_2$ hoặc $SiC$), cắt giảm hơn 40% chi phí điện năng tiêu thụ, kéo dài tuổi thọ thiết bị chịu lửa gấp 3–5 lần.
  • Về mặt công nghệ quốc gia: Mở ra khả năng tự chủ công nghệ chế tạo bột hợp kim cứng chất lượng cao ($TiC, WC, Cr_3C_2$) từ nguồn quặng oxit sẵn có trong nước (quặng sa khoáng ilmenit, titan sa khoáng), giảm phụ thuộc vào nguồn bột nhập khẩu đắt đỏ.

Limitations và Future Research

Dù đạt được những kết quả xuất sắc, công trình vẫn tồn tại một số giới hạn học thuật cần được thừa nhận khách quan:

  1. Sự thôi nhiễm tạp chất từ dụng cụ nghiền: Quá trình va đập cơ học cường độ cao kéo dài tới 35 giờ không thể tránh khỏi sự mài mòn vi lượng của bi và thành cối nghiền ($Fe$ hoặc $W$), dù ở hàm lượng rất nhỏ nhưng có thể ảnh hưởng đến độ dẫn điện và tính chất quang học tinh vi của sản phẩm.
  2. Quy mô thực nghiệm mẻ mỏng (Batch scale): Nghiên cứu được thực hiện trên máy nghiền hành tinh quy mô phòng thí nghiệm (dung tích buồng nghiền 250–500 ml). Động học va chạm và phân bố năng lượng trong máy nghiền công nghiệp thể tích lớn (máy nghiền rung, máy nghiền đĩa quay liên tục) sẽ có sai lệch nhất định do sự thay đổi của trường vận tốc bi.
  3. Động học thoát khí $CO/CO_2$ ở quy mô khối lớn: Trong điều kiện mẫu thí nghiệm khối lượng nhỏ ($10 - 50$ g), khí $CO$ thoát ra dễ dàng; tuy nhiên ở quy mô sản xuất hàng tấn, áp suất riêng phần của khí $CO$ tích tụ trong lớp bột có thể làm dịch chuyển cân bằng nhiệt động học của phản ứng khử.

Chương trình nghiên cứu tiếp nối trong giai đoạn 5–10 năm tới bao gồm:

  • Mở rộng mô hình kích hoạt cơ học cho các hệ dung dịch rắn phức tạp như Carbonitrit Titan ($Ti(C, N)$) và nhóm gốm entropy cao (High-Entropy Carbides - HECs).
  • Phát triển mô hình mô phỏng số động lực học phân tử (Molecular Dynamics) kết hợp phương pháp phần tử rời rạc (DEM) để mô phỏng chính xác sự va chạm hạt và tích lũy sai hỏng mạng ở cấp độ nguyên tử.
  • Nghiên cứu công nghệ tích hợp: Nghiền kích hoạt cơ học kết hợp thiêu kết xung điện trường plasma (SPS - Spark Plasma Sintering) để chế tạo chi tiết gốm cacbit nguyên khối mật độ 100% trong thời gian tính bằng phút.

Tác động và ảnh hưởng

Luận án mở ra tiềm năng trích dẫn học thuật quốc tế mạnh mẽ trong các tạp chí chuyên ngành hàng đầu (Acta Materialia, Journal of the European Ceramic Society, International Journal of Refractory Metals and Hard Materials). Công trình cung cấp hệ thống dữ liệu nhiệt động học thực nghiệm chuẩn xác về nhiệt độ chuyển pha của ba hệ oxit kim loại chuyển tiếp quan trọng nhất.

Đối với ngành công nghiệp vật liệu, nghiên cứu đặt nền móng cho việc chuyển dịch công nghệ sản xuất bột gốm kỹ thuật cao từ quy trình tiêu tốn năng lượng sang quy trình cơ - hóa tiết kiệm năng lượng xanh. Việc hạ nhiệt độ tổng hợp xuống dưới 1400 °C mang lại lợi ích môi trường trực tiếp thông qua việc cắt giảm phát thải khí nhà kính từ các nhà máy điện cung cấp nhiệt năng, đóng góp vào mục tiêu phát triển công nghiệp bền vững và kinh tế tuần hoàn.

Đối tượng hưởng lợi

  • Nghiên cứu sinh và Giới học thuật: Tiếp cận mô hình phân tích nhiệt động học hợp chất phi tỷ lượng hoàn chỉnh và phương pháp luận đo lường cơ - năng tích lũy trong chất rắn vô cơ.
  • Các trung tâm R&D và Nhà máy Luyện kim bột: Ứng dụng trực tiếp thông số công nghệ ($v = 350$ v/ph, $BPR = 25:1$, $\tau = 35$h) để thiết kế quy trình sản xuất bột $TiC, WC, Cr_3C_2$ kích thước hạt nano với chi phí vận hành lò thấp.
  • Ngành chế tạo dụng cụ cắt gọt và vật liệu mài mòn: Thu nhận nguồn nguyên liệu bột cacbit nano đồng đều, độ sạch pha cao, giúp tăng độ bền uốn và độ chống mài mòn của mảnh dao hợp kim cứng lên thêm 25–40%.
  • Các cơ quan quản lý và hoạch định chính sách khoa học - công nghệ: Có cơ sở dữ liệu khoa học tin cậy để xây dựng các đề án quốc gia về chế biến sâu khoáng sản oxit kim loại (quặng titan, crom, vonfram), nâng cao giá trị gia tăng tài nguyên nội địa.

Câu hỏi chuyên sâu

  1. Đóng góp lý thuyết độc đáo nhất của luận án là gì? Đó là việc giải tích hóa thành công phương trình biến thiên Enthalpy ($\Delta H$) và Entropy ($\Delta S$) của hợp chất phi tỷ lượng $MeC_x$ thông qua mô hình tương tác giữa hai "mạng nhỏ" (vùng giàu cacbon và vùng nghèo cacbon). Luận án đã lượng hóa số hạng năng lượng dịch chuyển nguyên tử $(x - y)\varepsilon N_A$ và tích hợp năng lượng dự trữ cơ học $\Delta G_{mill}$ vào phương trình khuếch tán Arrhenius mở rộng, làm sáng tỏ bản chất của việc hạ thấp rào cản năng lượng hoạt hóa trong phản ứng hóa rắn.

  2. Tính đổi mới trong phương pháp luận so với các nghiên cứu tiền nhiệm? So với công trình của F. Delogu (chỉ khảo sát hệ kim loại đơn chất $Cu, Ti, Ni$) và M. Sherif El-Eskandarany (tập trung vào hệ composite $Al/SiC$), luận án đã thiết lập quy trình tích hợp ba chiều giữa DTA vi sai quét nhiệt độ cao đến 1400 °C, XRD bóc tách độ rộng vạch vật lý Williamson - Hall để tính biến dạng mạng $\varepsilon$, và hiển vi điện tử HRTEM để đối chiếu trực tiếp cấu trúc tinh thể oxit phức tạp.

  3. Phát hiện nào gây bất ngờ nhất về mặt số liệu thực nghiệm? Sự sụt giảm ngoạn mục của nhiệt độ tạo pha $TiC$ từ $TiO_2 + C$ xuống mức 1356 °C (giảm hơn 350–700 °C so với y văn công nghiệp). Bất ngờ hơn, thực nghiệm chứng minh các hạt oxit $TiO_2$ hoàn toàn không bị phân hủy hay chuyển pha trong suốt 35 giờ nghiền năng lượng cao cường độ lớn, mà hấp thụ trọn vẹn $100%$ cơ - năng dưới dạng ứng suất dư vi mô ($\varepsilon \approx 1%$) và năng lượng biên hạt nano.

  4. Luận án có cung cấp quy trình tái lập thực nghiệm (Replication Protocol) chuẩn xác không? Có. Quy trình được mô tả chi tiết tuyệt đối với các thông số: buồng nghiền hành tinh Fritsch Pulverisette 5, tốc độ 350 vòng/phút, tỷ lệ bi:bột $BPR = 25:1$, thời gian 35 giờ; bù dư $5-10%$ muội than; chế độ quét nhiệt DTA 10 K/phút; lò nung đẳng nhiệt 1400 °C trong 30 phút dưới môi trường khí bảo vệ Argon tinh khiết.

  5. Chương trình nghiên cứu 10 năm tới được phác thảo như thế nào? Mở rộng từ hệ đơn cacbit ($TiC, WC, Cr_3C_2$) sang các hệ gốm phức hợp carbonitrit $Ti(C,N)$, gốm MAX phases ($Ti_3SiC_2, Ti_2AlC$), và các hệ gốm siêu cao nhiệt độ (UHTCs) có cấu trúc entropy cao; kết hợp công nghệ nghiền kích hoạt cơ học liên tục với kỹ thuật thiêu kết nhanh SPS để tạo sản phẩm công nghiệp hoàn thiện.

Kết luận

Luận án đã hoàn thành xuất sắc các mục tiêu khoa học đề ra với những kết luận cốt lõi:

  1. Xác định chính xác bản chất tích lũy năng lượng của các oxit kim loại chuyển tiếp bền vững ($TiO_2, WO_3, Cr_2O_3$) trong quá trình nghiền năng lượng cao (HEM) là sự tích lũy dưới dạng biến dạng dư vi mô tinh thể ($\varepsilon$) và năng lượng tự do biên hạt nano ($\Delta G_{hat}$), hoàn toàn không xảy ra chuyển pha tự phát trong buồng nghiền.
  2. Chứng minh thực nghiệm mức độ hạ thấp nhiệt độ tổng hợp cacbit đột phá: tổng hợp thành công $TiC$ ở 1356 °C, $Cr_3C_2$ ở 1210 °C và $WC$ ở 1100 °C từ hỗn hợp oxit và muội than đã qua kích hoạt cơ học.
  3. Làm sáng tỏ chuỗi 4 phản ứng khử nhiệt cacbon thành phần của hệ $TiO_2 + C$, chứng minh sự tồn tại của các pha trung gian $Ti_2O_3, TiO$ và oxicacbit $TiC_{0,7}O_{0,3}$ trước khi đạt pha cacbit tinh khiết.
  4. Mở ra một hướng nghiên cứu liên ngành mới về công nghệ cơ - hóa nhiệt độ thấp trong luyện kim bột và gốm kỹ thuật cao, tạo bước nhảy vọt về hiệu quả sử dụng năng lượng trong sản xuất vật liệu siêu cứng.
  5. Cung cấp mô hình công nghệ có khả năng ứng dụng thực tiễn cao, giúp tận dụng nguồn khoáng sản oxit kim loại phong phú của quốc gia để chế tạo vật liệu chịu nhiệt, chịu mài mòn phục vụ đắc lực cho sự nghiệp công nghiệp hóa, hiện đại hóa đất nước.
