Luận văn thạc sĩ về ảnh hưởng của bấc thấm đến xáo trộn đất trong xây dựng trên nền đất yếu

Luận văn thạc sĩ nghiên cứu ảnh hưởng của xáo trộn đất khi sử dụng bấc thấm trong thoát nước nền đất yếu trong xây dựng công trình.

• Tác giả: Mai Hồng Diên
• Người hướng dẫn: TS. Hoàng Việt Hùng
• Trường học: Đại học Thủy Lợi
• Chuyên ngành: Địa kỹ thuật xây dựng
• Đề tài: Nghiên cứu ảnh hưởng của bấc thấm đến xáo trộn đất trong xây dựng trên nền đất yếu
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2014
• Địa điểm: Hà Nội

Mục lục chi tiết

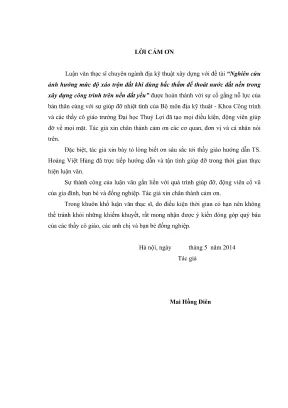

• LỜI CÁM ƠN
• LỜI CAM ĐOAN
• 1. CHƯƠNG 1: TỔNG QUAN VỀ CÁC GIẢI PHÁP XỬ LÝ NỀN
• 1.1. Giới thiệu chung
• 1.2. Đặc điểm và phân loại nền đất yếu
• 1.2.1. Đặc điểm của nền đất yếu
• 1.2.2. Các loại nền đất yếu thường gặp
• 1.3. Các giải pháp xử lý nền đất yếu
• 1.3.1. Nhóm các phương pháp làm chặt đất trên mặt bằng cơ học
• 1.3.1.1. Phương pháp làm chặt đất bằng đầm rơi
• 1.3.1.2. Phương pháp làm chặt đất bằng đầm lăn
• 1.3.1.3. Phương pháp làm chặt đất bằng đầm rung
• 1.3.2. Nhóm các phương pháp làm chặt đất dưới sâu bằng chấn động và thủy chấn
• 1.3.2.1. Phương pháp làm chặt đất bằng chấn động
• 1.3.2.2. Phương pháp làm chặt đất bằng thủy chấn
• 1.3.3. Nhóm các phương pháp gia cố nền bằng thiết bị tiêu nước thẳng đứng
• 1.3.3.1. Phương pháp gia cố bằng giếng cát
• 1.3.3.2. Phương pháp gia cố bằng vải địa kỹ thuật và bắc thấm
• 1.3.3.3. Nhóm các phương pháp gia cố nền bằng chất kết dính
• 1.3.3.4. Nhóm các phương pháp gia cố nền bằng dung dịch
• 1.3.3.5. Nhóm các phương pháp vật lý gia cố nền đất yếu
• 1.3.4. Các biện pháp thi công để xử lý nền
• 1.3.4.1. Nén chặt đất bằng cách hạ thấp mực nước ngầm
• 1.3.4.2. Khống chế tốc độ thi công để cải thiện điều kiện chịu lực của nền đất
• 1.4. Kết luận chương 1
• 2. CHƯƠNG 2: CƠ SỞ LÝ THUYẾT CỦA PHƯƠNG PHÁP
• 2.1. Khái quát thiết bị thoát nước thẳng đứng
• 2.2. Các đặc tính của bắc thấm (PVD)
• 2.3. Nguyên tắc tính toán bắc thấm
• 2.3.1. Các biểu thức thiết kế
• 2.3.2. Trường hợp lý tưởng
• 2.3.3. Trường hợp chung
• 2.3.4. Khoảng cách giữa các bắc thấm
• 2.3.5. Chiều dài bắc thấm
• 2.4. Quy trình thiết kế
• 2.5. Thi công bắc thấm
• 2.5.1. Chuẩn bị hiện trường
• 2.5.2. Thiết bị thi công
• 2.5.3. Quy trình thi công bắc thấm
• 2.6. Các nhân tố ảnh hưởng đến độ cố kết của đất nền khi sử dụng bắc thấm
• 2.7. Kết luận chương 2
• 3. CHƯƠNG 3: MÔ HÌNH HÓA CÁC TRƯỜNG HỢP ỨNG DỤNG
• 3.1. Phân tích lựa chọn trường hợp tính toán
• 3.2. Giới thiệu phần mềm tính toán
• 3.3. Kết quả tính toán
• 3.4. Phân tích kết quả tính toán
• 3.4.1. Ảnh hưởng của mức độ xáo trộn đất
• 3.4.2. Ảnh hưởng của khoảng cách bắc thấm
• 3.4.3. Ảnh hưởng của chiều dày đất nền và chiều cao khối đắp
• 3.5. Kết luận chương 3
• 4. CHƯƠNG 4: ỨNG DỤNG KẾT QUẢ NGHIÊN CỨU VỚI NỀN ĐƯỜNG NỘI BÀI-LÀO CAI (ĐOẠN TỪ KM46+040 ĐẾN KM46+350)
• 4.1. Giới thiệu về dự án đường cao tốc Nội Bài - Lào Cai
• 4.2. Giới thiệu chung
• 4.3. Đặc điểm địa chất Km46+040 - Km46+350
• 4.4. Các yêu cầu về thiết kế nền đắp trên đất yếu
• 4.5. Công tác quan trắc đoạn Km46+040 đến Km46+350 dự án cao tốc Nội Bài - Lào Cai
• 4.6. Phân tích đánh giá số liệu quan trắc
• 4.7. So sánh kết quả nghiên cứu và số liệu quan trắc
• 4.8. Kết luận chương 4
• KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO
• DANH MỤC HÌNH ẢNH
• DANH MỤC BẢNG BIỂU

Tóm tắt

I. Giới thiệu tổng quan về bấc thấm

Bấc thấm là một giải pháp kỹ thuật quan trọng trong xây dựng, đặc biệt là trong việc xử lý nền đất yếu. Bấc thấm (PVD) được sử dụng để tăng tốc độ cố kết của nền đất, giúp giảm độ lún và cải thiện khả năng chịu tải của công trình. Việc sử dụng bấc thấm trong các công trình xây dựng trên nền đất yếu đã trở thành một phương pháp phổ biến, giúp tiết kiệm thời gian thi công và chi phí. Đặc điểm của nền đất yếu bao gồm sức chịu tải thấp, khả năng thoát nước kém và độ lún lớn, do đó việc áp dụng bấc thấm là cần thiết để cải thiện tình trạng này. Theo nghiên cứu, bấc thấm không chỉ giúp giảm thời gian thi công mà còn nâng cao chất lượng công trình, đảm bảo an toàn cho các công trình xây dựng. Các giải pháp sử dụng bấc thấm đã được chứng minh là hiệu quả trong nhiều dự án xây dựng lớn.

1.1. Đặc điểm và phân loại nền đất yếu

Nền đất yếu thường gặp trong xây dựng bao gồm các loại như đất sét mềm, đất bùn và đất hữu cơ. Những loại đất này có tính chất cơ lý đặc biệt, thường có sức chịu tải thấp và dễ bị lún. Việc phân loại nền đất yếu giúp xác định các phương pháp xử lý phù hợp. Đặc điểm của nền đất yếu là độ ẩm cao, cấu trúc không ổn định và khả năng chịu tải hạn chế. Các phương pháp xử lý như nén trước và sử dụng bấc thấm giúp cải thiện tính chất của nền đất yếu, từ đó tăng cường độ ổn định cho công trình. Theo thống kê, nhiều công trình đã gặp phải sự cố khi không áp dụng đúng biện pháp xử lý nền đất yếu, dẫn đến hư hỏng nghiêm trọng. Do đó, việc nghiên cứu và áp dụng các giải pháp kỹ thuật là rất cần thiết.

II. Cơ sở lý thuyết của phương pháp bấc thấm

Cơ sở lý thuyết của bấc thấm dựa trên nguyên lý thoát nước và cố kết của đất. Khi bấc thấm được cắm xuống nền đất yếu, nó tạo ra một mạng lưới thoát nước giúp nước trong đất thoát ra nhanh chóng hơn, từ đó tăng tốc độ cố kết của đất. Các yếu tố ảnh hưởng đến hiệu quả của bấc thấm bao gồm khoảng cách giữa các bấc thấm, chiều dài và độ sâu cắm bấc. Nghiên cứu cho thấy rằng việc tối ưu hóa các thông số này có thể cải thiện đáng kể hiệu quả của phương pháp. Việc áp dụng bấc thấm không chỉ giúp giảm thời gian thi công mà còn tiết kiệm chi phí cho các dự án xây dựng. Các phương pháp tính toán và mô phỏng hiện đại cũng đã được áp dụng để dự đoán chính xác hiệu quả của bấc thấm trong các điều kiện khác nhau.

2.1. Nguyên tắc hoạt động của bấc thấm

Nguyên tắc hoạt động của bấc thấm dựa trên việc tạo ra một hệ thống thoát nước hiệu quả trong đất. Khi nước trong đất được thoát ra nhanh chóng, áp lực nước giảm, từ đó giúp tăng cường độ bền và khả năng chịu tải của nền đất yếu. Việc sử dụng bấc thấm giúp giảm thiểu thời gian cần thiết để cố kết đất, từ đó rút ngắn thời gian thi công. Theo nghiên cứu, bấc thấm có thể cải thiện đáng kể tốc độ cố kết của đất, giúp công trình đạt được độ ổn định cần thiết trong thời gian ngắn hơn. Mô hình hóa các quá trình này bằng phần mềm chuyên dụng cũng giúp các kỹ sư dự đoán hiệu quả của bấc thấm trước khi thi công thực tế.

III. Ảnh hưởng của bấc thấm đến xáo trộn đất

Sử dụng bấc thấm có ảnh hưởng lớn đến mức độ xáo trộn của đất trong quá trình thi công. Khi bấc thấm được cắm vào đất, nó không chỉ giúp thoát nước mà còn tạo ra những thay đổi trong cấu trúc đất, dẫn đến xáo trộn. Điều này có thể ảnh hưởng đến tính chất cơ lý của đất, đặc biệt là trong các công trình xây dựng trên nền đất yếu. Việc nghiên cứu kỹ lưỡng về mức độ xáo trộn này là cần thiết để đảm bảo rằng các biện pháp xử lý nền được thực hiện một cách hiệu quả. Một số nghiên cứu chỉ ra rằng, nếu không kiểm soát tốt mức độ xáo trộn, có thể dẫn đến sự không ổn định của công trình. Do đó, việc theo dõi và đánh giá mức độ xáo trộn đất là rất quan trọng trong quá trình thi công.

3.1. Mô hình hóa mức độ xáo trộn đất

Mô hình hóa mức độ xáo trộn đất là một phần quan trọng trong nghiên cứu ảnh hưởng của bấc thấm. Bằng cách sử dụng các phần mềm tính toán chuyên dụng, có thể mô phỏng quá trình xáo trộn và xác định các yếu tố ảnh hưởng đến nó. Các yếu tố như chiều sâu cắm bấc thấm, khoảng cách giữa các bấc thấm và điều kiện địa chất của nền đất yếu đều có thể được mô phỏng để đánh giá ảnh hưởng của chúng. Nghiên cứu này không chỉ giúp cải thiện quy trình thi công mà còn đảm bảo rằng các công trình xây dựng đạt được độ ổn định cần thiết. Việc áp dụng các phương pháp mô hình hóa hiện đại cũng giúp nâng cao độ chính xác trong việc dự đoán mức độ xáo trộn đất.

IV. Ứng dụng kết quả nghiên cứu

Kết quả nghiên cứu về ảnh hưởng của bấc thấm đến xáo trộn đất có thể được áp dụng trong nhiều dự án xây dựng thực tế. Việc hiểu rõ về cách mà bấc thấm tác động đến nền đất yếu giúp các kỹ sư thiết kế các giải pháp xử lý nền phù hợp, từ đó nâng cao hiệu quả thi công. Các dự án như đường cao tốc Nội Bài - Lào Cai là ví dụ điển hình cho việc áp dụng kết quả nghiên cứu này. Trong quá trình thi công, việc theo dõi và đánh giá tác động của bấc thấm đến xáo trộn đất là rất quan trọng để đảm bảo an toàn cho công trình. Ngoài ra, các kết quả nghiên cứu cũng có thể được sử dụng để cải thiện các quy trình thiết kế và thi công trong tương lai, giúp tiết kiệm thời gian và chi phí cho các dự án xây dựng.

4.1. Kinh nghiệm rút ra từ các dự án thực tế

Các dự án thực tế đã cho thấy rằng việc áp dụng bấc thấm có thể mang lại nhiều lợi ích cho quá trình thi công. Kinh nghiệm từ các dự án trước đây cho thấy rằng nếu không chú ý đến mức độ xáo trộn đất, có thể dẫn đến những vấn đề nghiêm trọng trong quá trình xây dựng. Do đó, việc theo dõi và đánh giá liên tục là rất cần thiết. Nghiên cứu cũng chỉ ra rằng việc áp dụng các biện pháp xử lý nền đất phù hợp có thể giúp giảm thiểu rủi ro và đảm bảo an toàn cho công trình. Kinh nghiệm từ các dự án thành công sẽ là cơ sở cho việc cải thiện các quy trình thi công trong tương lai.

Nội dung chính

Tổng quan nghiên cứu

Trong lĩnh vực xây dựng công trình trên nền đất yếu, việc xử lý nền đất yếu đóng vai trò then chốt nhằm đảm bảo sự ổn định và an toàn cho công trình. Theo báo cáo của ngành, nền đất yếu chiếm tỷ lệ lớn trong các khu vực xây dựng tại Việt Nam, đặc biệt là các vùng đồng bằng và ven biển. Đặc điểm chung của nền đất yếu là có sức chịu tải thấp (khoảng 0,5 kG/cm²), tính nén lún cao, hệ số rỗng lớn và khả năng thoát nước kém, dẫn đến quá trình cố kết chậm và dễ gây ra hiện tượng lún không đều, ảnh hưởng nghiêm trọng đến kết cấu công trình.

Mục tiêu nghiên cứu của luận văn là đánh giá ảnh hưởng của mức độ xáo trộn đất khi sử dụng bấc thấm (PVD - Prefabricated Vertical Drain) để thoát nước đất nền trong xây dựng công trình trên nền đất yếu. Nghiên cứu tập trung phân tích các tham số thiết kế như khoảng cách giữa các bấc thấm, chiều dài bấc thấm, sức kháng thoát nước và đặc biệt là mức độ xáo trộn đất xung quanh bấc thấm, từ đó so sánh kết quả mô phỏng với số liệu quan trắc thực địa tại dự án đường cao tốc Nội Bài - Lào Cai (đoạn Km46+040 đến Km46+350).

Phạm vi nghiên cứu giới hạn trong việc ứng dụng bấc thấm kết hợp với gia tải trước để xử lý nền đất yếu, không mở rộng sang các phương pháp xử lý khác. Ý nghĩa của nghiên cứu thể hiện qua việc rút ngắn thời gian thi công, tăng tốc độ cố kết nền đất, giảm thiểu lún không đều và tiết kiệm chi phí xây dựng, góp phần nâng cao hiệu quả và độ bền vững của công trình xây dựng trên nền đất yếu.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai khung lý thuyết chính:

1. Lý thuyết cố kết đất của Terzaghi: Đây là nền tảng để phân tích quá trình thoát nước và giảm áp lực nước lỗ rỗng trong nền đất yếu khi chịu tải trọng. Lý thuyết này giúp xác định độ cố kết trung bình theo thời gian và không gian, từ đó dự đoán độ lún của nền đất.

2. Mô hình tính toán bấc thấm (PVD) theo Barron và Hansbo: Mô hình này mở rộng lý thuyết cố kết một chiều bằng cách xem xét sự thoát nước theo phương đứng và xuyên tâm (phương ngang), đồng thời tính đến ảnh hưởng của sức kháng thoát nước và vùng đất bị xáo trộn xung quanh bấc thấm. Các biểu thức thiết kế liên quan đến đường kính tương đương của bấc thấm, khoảng cách bố trí, chiều dài hiệu quả và hệ số cố kết ngang được áp dụng để mô phỏng quá trình cố kết.

Các khái niệm chuyên ngành quan trọng bao gồm:

• Độ cố kết trung bình (U): Tỷ lệ phần trăm độ lún đã xảy ra so với tổng độ lún cuối cùng.
• Đường kính tương đương của bấc thấm (dₑ): Đường kính ống thoát nước hình tròn tương đương với bấc thấm dạng dải.
• Hệ số kháng thoát nước (E₁, E₂): Các hệ số biểu thị sự cản trở dòng chảy do vùng đất xáo trộn và sức kháng của bấc thấm.
• Khoảng cách giữa các bấc thấm (S): Khoảng cách từ tâm bấc thấm này đến bấc thấm kế cận, ảnh hưởng trực tiếp đến hiệu quả thoát nước và chi phí thi công.

Phương pháp nghiên cứu

Nguồn dữ liệu chính bao gồm số liệu quan trắc thực địa tại dự án đường cao tốc Nội Bài - Lào Cai, kết hợp với các tài liệu khoa học, tiêu chuẩn kỹ thuật và các nghiên cứu trước đây trong lĩnh vực địa kỹ thuật xây dựng.

Phương pháp nghiên cứu gồm:

• Thu thập và tổng hợp tài liệu: Nghiên cứu các phương pháp xử lý nền đất yếu, đặc biệt là ứng dụng bấc thấm trong và ngoài nước.
• Phân tích lý thuyết: Áp dụng các mô hình toán học và lý thuyết cố kết để xây dựng công thức tính toán và mô phỏng quá trình cố kết.
• Mô phỏng bằng phần mềm chuyên dụng: Sử dụng phần mềm FoSSA để mô hình hóa các trường hợp thực tế, thay đổi các tham số như khoảng cách bấc thấm, chiều dài bấc thấm, mức độ xáo trộn đất nhằm đánh giá ảnh hưởng đến tốc độ cố kết và độ lún nền.
• So sánh và hiệu chỉnh số liệu: Đối chiếu kết quả mô phỏng với số liệu quan trắc thực địa để hiệu chỉnh các tham số tính toán, nâng cao độ chính xác của mô hình.
• Timeline nghiên cứu: Nghiên cứu được thực hiện trong khoảng thời gian từ năm 2013 đến 2014, tập trung vào giai đoạn khảo sát, mô phỏng và phân tích kết quả.

Cỡ mẫu nghiên cứu bao gồm các điểm quan trắc tại đoạn Km46+040 đến Km46+350 với nhiều vị trí đo lún và áp lực nước trong nền đất, đảm bảo tính đại diện và độ tin cậy cho kết quả phân tích.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Ảnh hưởng của mức độ xáo trộn đất đến tốc độ cố kết:
   Kết quả mô phỏng cho thấy mức độ xáo trộn đất xung quanh bấc thấm làm giảm hiệu quả thoát nước, kéo dài thời gian cố kết từ 1,5 đến 3 lần so với trường hợp lý tưởng không có xáo trộn. Ví dụ, với khoảng cách bấc thấm 1m, thời gian đạt 90% độ cố kết tăng từ 20 ngày lên đến 45-60 ngày khi tính đến vùng xáo trộn.

2. Ảnh hưởng của khoảng cách giữa các bấc thấm:
   Khi khoảng cách giữa các bấc thấm tăng từ 0,8m lên 2,5m, tốc độ cố kết giảm rõ rệt, thời gian đạt 90% độ cố kết tăng từ khoảng 15 ngày lên đến hơn 60 ngày. Khoảng cách bố trí hợp lý được xác định là khoảng 1m đến 1,2m để cân bằng giữa hiệu quả thoát nước và chi phí thi công.

3. Ảnh hưởng của chiều dài bấc thấm và chiều dày lớp đất đắp:
   Chiều dài bấc thấm vượt quá 25m không làm tăng đáng kể tốc độ cố kết, do đó chiều dài hiệu quả được khuyến nghị là khoảng 20-25m. Chiều dày lớp đất đắp càng lớn thì thời gian cố kết càng kéo dài, ví dụ với chiều dày 4m thời gian cố kết đạt 90% là khoảng 30 ngày, trong khi với 8m có thể lên đến 60 ngày.

4. So sánh với số liệu quan trắc thực địa:
   Kết quả mô phỏng sau khi hiệu chỉnh các tham số về mức độ xáo trộn và sức kháng thoát nước phù hợp với số liệu quan trắc tại dự án Nội Bài - Lào Cai, sai số trong dự đoán độ lún cuối cùng dưới 10%, chứng tỏ tính khả thi và độ tin cậy của mô hình.

Thảo luận kết quả

Nguyên nhân chính làm giảm hiệu quả của bấc thấm là do vùng đất xung quanh bị xáo trộn trong quá trình thi công, làm tăng sức kháng thoát nước và giảm khả năng thoát nước theo phương ngang. Điều này phù hợp với các nghiên cứu trước đây cho thấy vùng xáo trộn có thể làm giảm tốc độ cố kết từ 2 đến 3 lần.

So với các phương pháp truyền thống như giếng cát hay gia tải trước đơn thuần, việc sử dụng bấc thấm kết hợp với gia tải trước giúp rút ngắn thời gian thi công từ vài năm xuống còn vài tháng, đồng thời giảm thiểu lún không đều và tăng sức chịu tải của nền đất.

Dữ liệu có thể được trình bày qua các biểu đồ thể hiện mối quan hệ giữa thời gian cố kết và độ lún, cũng như bảng so sánh các tham số thiết kế và kết quả quan trắc thực địa, giúp minh họa rõ ràng ảnh hưởng của từng yếu tố đến hiệu quả xử lý nền.

Đề xuất và khuyến nghị

1. Tối ưu khoảng cách bố trí bấc thấm:
   Khuyến nghị bố trí bấc thấm với khoảng cách từ 1m đến 1,2m để đảm bảo hiệu quả thoát nước và tiết kiệm chi phí thi công. Chủ thể thực hiện là các nhà thiết kế và kỹ sư địa kỹ thuật trong giai đoạn lập dự án, thời gian áp dụng ngay từ khâu thiết kế.

2. Kiểm soát mức độ xáo trộn đất trong thi công:
   Áp dụng công nghệ thi công hiện đại, sử dụng thiết bị chuyên dụng để giảm thiểu xáo trộn đất xung quanh bấc thấm, từ đó nâng cao hiệu quả thoát nước. Chủ thể thực hiện là nhà thầu thi công, với kế hoạch đào tạo và giám sát kỹ thuật trong suốt quá trình thi công.

3. Sử dụng mô hình mô phỏng và hiệu chỉnh số liệu quan trắc:
   Áp dụng phần mềm mô phỏng chuyên dụng để dự báo quá trình cố kết và điều chỉnh thiết kế phù hợp với điều kiện thực tế từng công trình. Chủ thể thực hiện là các chuyên gia địa kỹ thuật và đơn vị tư vấn thiết kế, áp dụng trong giai đoạn chuẩn bị và thi công.

4. Kết hợp gia tải trước hợp lý:
   Thiết kế và thi công gia tải trước phù hợp với đặc điểm nền đất và chiều dày lớp đất đắp nhằm tăng tốc độ cố kết, giảm thiểu lún sau thi công. Chủ thể thực hiện là nhà thầu thi công và tư vấn giám sát, với kế hoạch thi công chi tiết và theo dõi liên tục.

Đối tượng nên tham khảo luận văn

1. Kỹ sư địa kỹ thuật và thiết kế công trình:
   Giúp hiểu rõ các yếu tố ảnh hưởng đến quá trình cố kết nền đất yếu và áp dụng các giải pháp xử lý hiệu quả, từ đó nâng cao chất lượng thiết kế và thi công.

2. Nhà thầu thi công xây dựng:
   Cung cấp kiến thức về công nghệ thi công bấc thấm, kiểm soát mức độ xáo trộn đất và phối hợp gia tải trước, giúp tối ưu tiến độ và chất lượng công trình.

3. Chuyên gia tư vấn và giám sát dự án:
   Hỗ trợ đánh giá, kiểm tra và hiệu chỉnh các tham số thiết kế dựa trên số liệu quan trắc thực tế, đảm bảo công trình vận hành ổn định và an toàn.

4. Các nhà nghiên cứu và sinh viên ngành xây dựng, địa kỹ thuật:
   Là tài liệu tham khảo khoa học, cung cấp cơ sở lý thuyết và phương pháp nghiên cứu hiện đại, phục vụ cho các nghiên cứu tiếp theo và phát triển chuyên môn.

Câu hỏi thường gặp

1. Bấc thấm (PVD) là gì và có vai trò như thế nào trong xử lý nền đất yếu?
   Bấc thấm là thiết bị thoát nước thẳng đứng được cắm vào nền đất yếu để tăng tốc độ thoát nước lỗ rỗng, từ đó rút ngắn thời gian cố kết và giảm lún nền. Ví dụ, tại dự án Nội Bài - Lào Cai, bấc thấm giúp giảm thời gian cố kết từ vài năm xuống còn vài tháng.

2. Mức độ xáo trộn đất ảnh hưởng thế nào đến hiệu quả của bấc thấm?
   Mức độ xáo trộn đất làm tăng sức kháng thoát nước, giảm khả năng thoát nước theo phương ngang, kéo dài thời gian cố kết từ 1,5 đến 3 lần so với trường hợp không có xáo trộn. Do đó, kiểm soát xáo trộn là yếu tố quan trọng trong thi công.

3. Khoảng cách bố trí bấc thấm nên được thiết kế như thế nào?
   Khoảng cách tối ưu thường là từ 1m đến 1,2m, vừa đảm bảo hiệu quả thoát nước, vừa tiết kiệm chi phí thi công. Khoảng cách lớn hơn sẽ làm giảm tốc độ cố kết, khoảng cách nhỏ hơn làm tăng chi phí không cần thiết.

4. Chiều dài bấc thấm có ảnh hưởng lớn đến quá trình cố kết không?
   Chiều dài bấc thấm vượt quá 25m không làm tăng đáng kể tốc độ cố kết. Do đó, chiều dài hiệu quả được khuyến nghị là khoảng 20-25m, phù hợp với chiều dày lớp đất yếu cần xử lý.

5. Làm thế nào để hiệu chỉnh mô hình tính toán với số liệu thực tế?
   Bằng cách so sánh kết quả mô phỏng với số liệu quan trắc thực địa, điều chỉnh các tham số như mức độ xáo trộn, sức kháng thoát nước và khoảng cách bấc thấm để mô hình phản ánh chính xác hơn quá trình cố kết thực tế.

Kết luận

• Nghiên cứu đã xác định rõ ảnh hưởng quan trọng của mức độ xáo trộn đất đến hiệu quả thoát nước và tốc độ cố kết nền đất yếu khi sử dụng bấc thấm.
• Khoảng cách bố trí bấc thấm từ 1m đến 1,2m và chiều dài hiệu quả khoảng 20-25m là các tham số thiết kế tối ưu cho các công trình xây dựng trên nền đất yếu.
• Mô hình mô phỏng kết hợp với số liệu quan trắc thực địa tại dự án Nội Bài - Lào Cai cho kết quả phù hợp, giúp nâng cao độ chính xác trong thiết kế và thi công.
• Các giải pháp kiểm soát xáo trộn đất và gia tải trước hợp lý góp phần rút ngắn thời gian thi công, giảm thiểu lún không đều và tăng độ bền vững công trình.
• Đề xuất áp dụng các kết quả nghiên cứu vào thiết kế và thi công thực tế, đồng thời tiếp tục nghiên cứu mở rộng để nâng cao hiệu quả xử lý nền đất yếu.

Next steps: Triển khai áp dụng các giải pháp thiết kế tối ưu trong các dự án xây dựng thực tế, đồng thời phát triển phần mềm mô phỏng tích hợp các yếu tố ảnh hưởng đa chiều.

Call-to-action: Các chuyên gia và nhà quản lý dự án nên phối hợp chặt chẽ để áp dụng các kết quả nghiên cứu nhằm nâng cao chất lượng và hiệu quả công trình xây dựng trên nền đất yếu.

Trích đoạn nội dung tài liệu

CHƯƠNG 1 2s 'CHƯƠNG 2. CƠ SỞ LY THUYET CUA PHƯƠNG PHÁP. Khái quất thiết bị thoát nước thing đứng. Các đặc tinh của bắc thắm (PVD).

Nguyên te tỉnh toán bắc thắm.2, Các biểu thức thiết kế 29 2. Trường hợp lý tưởng 3 2.4, Trường hợp chung 34 2.5, Khoảng cách giữa các bắc thắm: 39 2.46, Chiễu đài bắc thẩm ". Quy tình thiết kế 4l 2. Thi công bắc thắm 4 2.2, Chuan bị hiện trường 4 2.3, Thiết bị hi công, 44 2.4, Quy tình thi công bắc thắm 46 2.

Các nhân tổ ảnh hưởng đến độ cổ kết của đắt nên khi sử đụng bắc thắm: .50 KET LUẬN CHƯƠNG 2. MÔ HÌNH HOÁ CÁC TRƯỜNG HỢP UNG DỤNG. Phân tích lựa chọn trường hợp tính ton 32 3. Giới thiệu phin mễm tính toán sa 3.

Kết quả tinh toán 37 3. Phân tích kết quả tính toán: vs -. Anh hưởng của mức độ xo rộn đắt 59 3. Ảnh hưởng của khoảng eéch be thắm 62 353.

Ảnh hưởng của chiều đầy dit nén và hid cao khối đủ KET LUẬN CHƯƠNG 3 n CHUONG 4. UNG DUNG KET QUA NGHIÊN CỨU VỚI NEN DUONG NỘI BAI-LAO CAI (BOAN TỪ KM46+040 ĐẾN KM46+350), 73 4. Giới thiệu về dự án đường cao tốc Nội Bài ~ Lio Cai %3 4. Giới thiệu chung, : se : T73 4.

Đặc điểm địa chất Km461040 ~ Km46+350: 7 4. Các yêu cầu về thiết kế nền đắp trên dat yếu: 74 4.4, Công tác quan trắc đoạn Km46+040 đến Km46+350 dự án cao tốc Nội Bãi — Lào Cai 16 4. KẾt qua quan tric +9 43. Phân tích đánh giá số liệu quan trắc 89 4A, So sánh kết quả nghiên cứu và số liệu quan trắc os soso 9L KET LUẬN CHUONG IV 94 KẾT LUẬN VÀ KIEN NGHỊ.

Các kết quả dat được của luân văn 95 11, Mật s6 vin để tổn gi % 1H Kiến nghị. 96 TÀI LIỆU THAM KHAO. DANH MỤC HÌNH ANH Hình 1.1: Sơ đỗ bổ trí đầm xung kích.2: Sơ đồ thiết bị nén chặt đắt bằng đầm lăn Hình 1.3: Sơ đỗ thiết bị nền chặt đắt bing dim rung Hình It: Máy chuyên dụng tự hình cắm bắc thắm Hình 1.5: Sơ đỗ nền công trình phụt vữa xi măng.6: 48 tra lượng vữa xi mang trong lỗ phụt. Hình L7: Sơ đỗ thể i thi công phụt nhựa bit, Hình 1.8: Sơ đỗ bố trí các điện cực.9: Sơ đỗ bổ trí thiết bị gia cường đất bằng nhiệt Hình 1,10: Sơ đồ bổ trí cọ cắt Hình 1.11: Sơ đồ bố trí cọc cát và phạm vi nén chặt của đất, Hình 1.12: Sơ đồ may thì công cọc vôi đắc Hình 1.13: Xứ lý n bằng cọc võ — đất Hình 1.14: Ảnh hưởng của tốc độ tăng tai đến tóc độ có kết và cường độ chồng cắt.1: Đường kính tương đương của bắc thắm Hình 22: Bắc thắm PVD Hình 2.3: Sự cổ kết do thoát nước theo phương đứng và xuyên tâm.4: Sơ đỗ làm việc ống thoát nước PV với sức kháng thoát nước.5: Đường kinh tương đương của ông thoát nước PV.6: Quan hệ giữa E, và Did, cho trường hợp lý tưởng Hình 2.7: Vi dụ đường cong thiét kế cho trường hợp đơn giản.8: Hệs áo trộn (E, với các thông số cơ bản Hình 2.9: Ước lượng giá trị hệ số sức kháng thoát nước F Hình 2.10: Các hình thức bốtr thắm.11: Gi tr xắp xỉ của vùng xảo trộn xung quanh lõi bắc thắm, Hình 2.12: Xác định chiễu đài ắc thắm.13: Vi dy ảnh hưởng của các thông số đến typ Hình 2.14: Một số hình ảnh thi công bắc thắm.15: Quy trình thi công bắc thắm, Hình 2.16: Quy trình lắp ghép bắc thắm.1: Giao điện phn mềm FoSSA (2.2: Lựa chọn mô hình bai toán = sso 55 Hình 3.3: Lựa chọn thông số tính lún s Hình 34: Lựa chọn thông số thiết ké PVD (bốc thắm).5: Thông số tính cổ kết của nên.6: Quan hệ của độ Kin theo th gian với khoảng cích bắc thắm e=1,0m.7: Quan hg cia độ kin theo thôi gian với khoảng cách bắc thắm =I.8: Quan hệ của độ lún theo thời gian với khoảng cách bắc thắm c 0m.60 Hình 59: Quan hệ của độ lún theo thời gian với khoảng ích bắc thắm e=2,5m.10: Quan hệ của độ lún theo thôi gian với khoảng cách bắc thắm © on Hình 3.11: Quan hệ của độ lún theo khoảng cách bắc thắm với Fs =0,5, 62 Hình 3.12: Quan hệ của độ lún theo khoảng cách bắc thắm với Fs =1,0 6 Hình 3.13: Quan hệ của độ lớn theo khoảng cách bắc thắm với Fs 64 Hình 3.14: Quan hệ của độ lớn theo khoảng cách bắc thắm với Fs =3.15: Quan bệ của độ lớn theo khoảng cách be thắm với Fs 4.16: Quan hệ của độ kin theo khoảng cách bắc thắm với Fs =5.17: Quan hệ của độ lớn theo thi gian với H = 4m, L= 8m.18: Quan hệ của độ lún theo thời gian với H = 4m, L = 16m.19: Quan hệ của độ lún theo thời gian với H = Em, L= 8m.20: Quan hệ của độ lớn theo th gian với H = Em, L = 16m 10 Hình 4.1: Thiết bị đo lún, vs - .2: Một sổ hình ảnh quan st Kin n Hình 4.3: Thiét bi do dp lự lỗ rỗng, 18 Hình 4.4: Sơ đỗ bô trí quan trắc lún mặt nén tai mặt cắt Km46+300 T8 Hình 45: Biểu đồ độ lún của đất nền theo thời gian.

s0 Hình 4,6: Xác định độ lớn cuối cùng theo phương pháp Asaoka s0 Hình 4.7: Tính toán độ lún cuối cùng của nền theo Asaoka.8: Biểu đồ quan hệ độ lún theo thời gian tại mặt cắt Km46+300 93 DANH MỤC BANG BIEU Bảng 3-1: Các thông số tính toán sử dụng trong nghiên cứu 4 Bảng 3 - 2: Các thông số của đất nén và đắt dip s Bảng 3-3: Bảng kết quả tinh toán lần theo thời gian 37 Bảng 3-4: Bảng kết quả tinh toán độ cổ két theo thi gian 38 Bang 3 - 5: Bảng kết quả tính toán lún theo thời gian khi thay đổi chiều day đất nền và chiễu cao khối dip 6 Bang 3 - 6: Bang kết qua tinh độ cố kết theo thời gian khi thay đổi chiều dày đất nên và chiêu cao khối đấp _ Bảng 4 1: Bảng chỉ iều cơ ý của lớp 1 ” Bảng 4 2: Phin độ lún cố kết cho phép còn lại AS ti tre tim của nên đường sau khi hoàn thành công trình: sense ¬ —. Bảng 4-3: Kết quả quan trắc kin mặt nén tại mặt cắt Km46=300. 19 Bảng 4 4; Các thông số tỉnh toán sử dung trong tính toán 91 Bảng 4 5: Các thông số của đắt nền và dit đắp tai K46+300. 92 Bảng 4 - 6: Bảng tính độ lún theo thời gian tại Km46 300.

Tính cấp thiết của để tà. Trong thực ế xây dựng, nén móng công tinh đóng vai trổ quan trong đối với sự ôn định chung của cả công trình, theo thống kê nguyên nhân sự có thì có nhiệ nguyên nhân dẫn dén sự cổ công trinh nhưng nguyên nhân chủ yêu vẫn là do quá trình xử lý nn công tình chưa hop lý, tốc độ thi công quả nhanh so với độ cổ kết đất nền, Vì vậy, cần thiết phải có những công trình nghiên cứu tìm ra những giải pháp xử lý hiệu quả trong quả dầu tr xây dụng, ải thiện quá tình tính toán thiết kế với mục tiêu hạn chế tối đa các sự có có thể xảy ra trong quá trình thi công, vin hành và sử dụng, đồng thời tiết kiệm được nguồn ngân sich mà vẫn mang lại hiệu quả cao Mot trong những giải pháp hiệu quả rút ngắn thời gian thi công là im ting nhanh tốc độ cô kết nền bằng cách sử dung vật thoát nước đứng để gia cổ nền khỉ xây dựng công trình trên nền dit yếu. Giải pháp này được sử dụng rộng rãi ở các ngành xây dựng, giao thông, thủy lợi vi vay việc nghiên cứu đánh giá chính xác thêm các thông số tính toán thiết kế là việc làm rất cần thiết ĐỀ tải "Nghiên cứu ảnh hưởng mức độ xáo rộn khi dùng bắc thắm để thoát nước dat nén trong xây dựng công. h tn nên đất yêu” là một trong những, nội dung cấp bách, thiết thực giải quyết các vin đề tổn ti như đã 2.

Mye tiêu và phạm vi nghiên cứu. Mục tiêu: Binh giá ảnh hướng của mức độ xáo trộn đắt nén khi cắm vật thoát nước đứng (PVD) đến tốc độ cổ kết của đắt nỀn, so sánh đối chiếu với kết quả quan trắc thực địa để hiệu chỉnh số liệu tính toán. Nhiệm vụ: Phân tích tổng quan về các giải pháp xử lý nén khi xây dựng công trình trên nên yếu - Nguyên ắc toán bắc thắm (PVD), ~ Mô phòng một số bai toán thực tế bằng phần mềm chuyên dụng - Phân tích kết quả vả kết luận ¢. Pham vi nghiên cứu: Chỉ giới hạn nghiên cu bốc thắm kết hợp gia ti trước để xử lý nén đắt yêu, không xế qu mình từ biển của đất 3.

Các phương pháp nghiên cứu. ~ Thống kê tài liệu: Thu thập và tổng hợp các tài liệu đã có về xử lý nền công. các ứng dụng tại Việt Nam và trên thé giới; - Phân tí ‘nly thuyết, - Phân ch mô hình toán CHUONG 1. TONG QUAN VỀ CÁC GIẢI PHÁP XU'L 11.

Giới thiệu chung: “Trong những năm gần đầy, ừ yêu cầu thự tẾ ở Việt Nam cũng như rên thể giới phải tiễn hành xây dựng một số công trình như đê, đường giao thông, cầu, bãi chứu vật liệu, sân bay, bãi đỗ xe,. tiên nền đất trim tích mềm yêu (công trình trên những ving đầm lầy, gồm các loại đắt bùn, đất sết yêu, đất hữu cơ có tính nén mạnh, chi tiêu kháng cắt nhỏ và thoát nước châm, khó cổ kết) và bị han chế về thời gian thi công đã thúc đấy sự phát triển các biện pháp xử lý nền bằng các kỹ thuật mới ma các phương pháp truyền thống không thể giải quyết được. Một trong các biện pháp truyền thống hay được áp dụng là nén trước bằng cách chất tả trên mặt „ tuy nhiên, đối với loại đất nền quá yếu, tốc độ cố kết chậm, trong một số trường hợp yêu cầu chiều ao lớp đất chất ti trên mặt nề lớn, sẽ dẫn đến không đảm bảo yêu cầu ổn định và múi đắp bị trượt, Để khắc phục nhược điểm này, biện phip thoát nước đứng (PVD) để gia cường nén khi xây dựng công trình trên nền đắt yếu là một gi pháp hợp lý về mặt kinh ế và kỹ thật, với giá thành rẻ hơn, rút ngắn thời gian cổ kết, cải thiện sức chịu tải của nén, tăng nhanh tốc độ thi công.2, Đặc điềm và phân loi nén đắt yêu: 1. Đặc điểm của nền đất yếu: Nền đắt yéu là nền đất không đủ sức chị ti, không đủ độ bên và biến dạng nhiễu, do vậy không thé làm nên thiên nhiễn cho công trin xây dựng.
