Tổng quan nghiên cứu

Trong ngành cơ khí chế tạo và xây dựng công nghiệp hiện đại, công nghệ hàn đóng vai trò then chốt khi tạo ra hơn 40% đến 50% giá trị sản phẩm quốc phòng và giúp ngành đóng tàu tiết kiệm từ 30% đến 40% tổng chi phí so với kỹ thuật tán đinh truyền thống. Thép các-bon thấp không hợp kim, tiêu biểu là mác thép CT3 với độ bền kéo xấp xỉ 42 kgf/mm² (tương đương 60.000 psi) và giới hạn chảy 28 kgf/mm² (khoảng 2450 kg/cm²), chiếm tỷ trọng gia công lớn nhất nhờ tính hàn tuyệt vời cùng chi phí hợp lý.

Tuy nhiên, trong quá trình gia công liên kết hàn giáp mối cho các kết cấu tấm có chiều dày trung bình 10 mm, hiện tượng nung nóng và làm nguội cục bộ không đồng đều thường sinh ra ứng suất dư lớn và biến dạng hình học nghiêm trọng. Trên thực tế sản xuất, việc lựa chọn chế độ hàn phần lớn vẫn dựa vào kinh nghiệm cảm tính của thợ hàn, dẫn đến tỷ lệ sản phẩm cong vênh, sai lệch kích thước vượt ngưỡng cho phép lên đến 15% đến 20%, làm suy giảm khả năng chịu tải động của công trình.

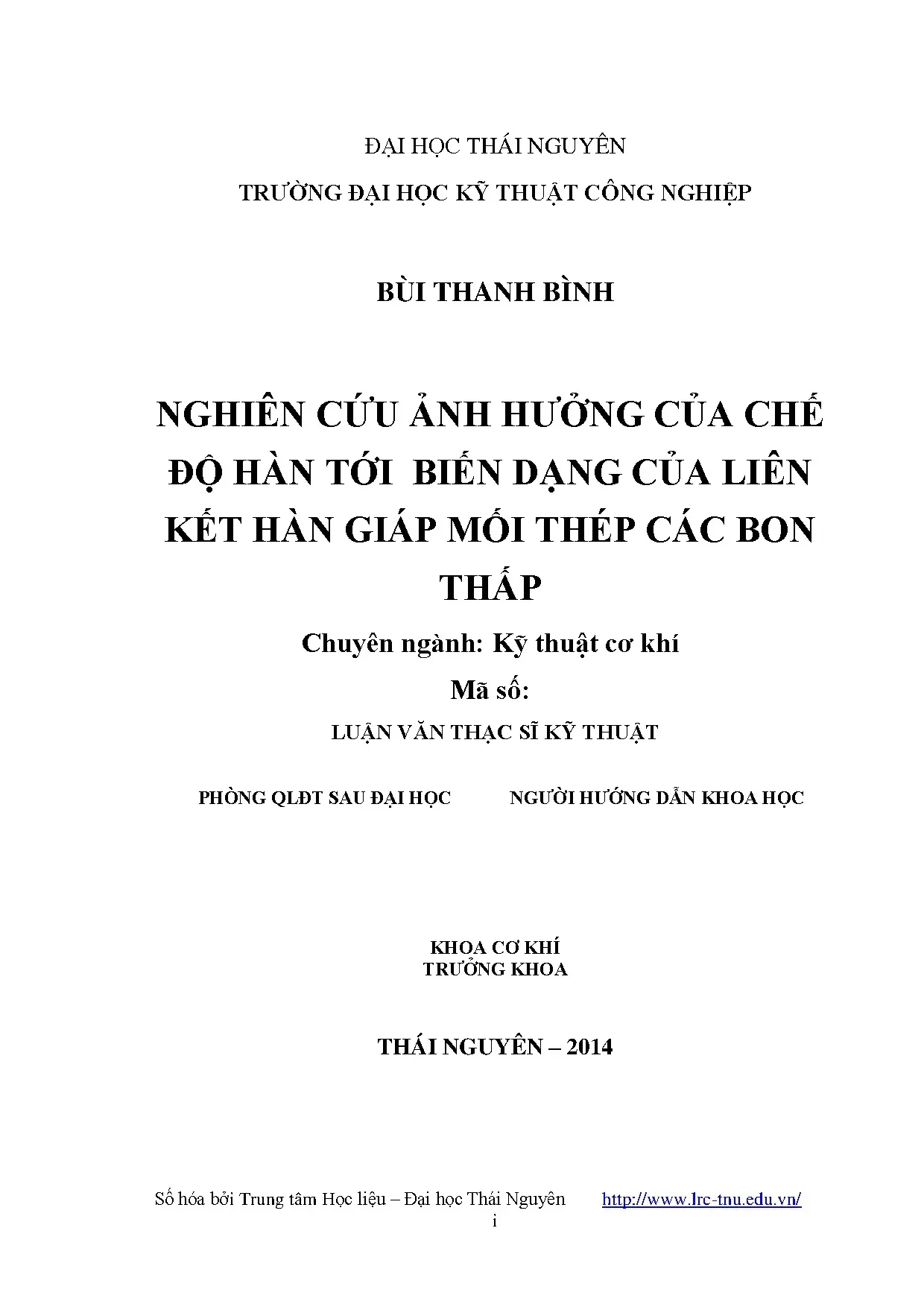

Nghiên cứu này được thực hiện tại Đại học Kỹ thuật Công nghiệp – Đại học Thái Nguyên nhằm giải quyết bài toán cốt lõi: xác định quy luật tương quan định lượng giữa các thông số chế độ hàn (cường độ dòng điện, điện áp, tốc độ hàn) và mức độ biến dạng (co dọc, co ngang, chuyển vị góc, độ võng) của liên kết hàn giáp mối thép CT3. Luận văn thiết lập mô hình tính toán giải tích kết hợp thẩm định thực nghiệm trên 3 quy trình hàn phổ biến, cung cấp cơ sở khoa học tin cậy giúp giảm thiểu 25% đến 35% chi phí gia công nắn nguội sau hàn.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu xây dựng trên nền tảng lý thuyết truyền nhiệt của Rykalin và cơ học vật rắn biến dạng, ứng dụng phương pháp xác định nội lực tác động dọc trục để tính toán ứng suất và biến dạng dẻo. Theo mô hình này, vùng chịu biến dạng dẻo do nguồn nhiệt tập trung có ứng suất kéo dọc trục đạt tới giới hạn chảy 2450 kg/cm², sinh ra nội lực co dọc và cặp ngẫu lực gây uốn tấm.

Ba khái niệm học thuật trung tâm được triển khai xuyên suốt công trình gồm:

  • Vùng ứng suất tác động: Kích thước bề rộng vùng biến dạng dẻo chịu ảnh hưởng của nguồn nhiệt hàn, được chia tách thành vùng chảy dẻo nhiệt độ trên 550°C đến 600°C và vùng đàn dẻo xung quanh.
  • Năng lượng đường hàn: Tỷ số giữa công suất hiệu dụng của nguồn hồ quang và tốc độ di chuyển mối hàn, quyết định mật độ nhiệt truyền vào tiết diện kim loại cơ bản.
  • Biến dạng co ngang và chuyển vị góc: Độ thu hẹp kích thước vuông góc với đường hàn cùng sự quay tương đối giữa hai bản kim loại do phân bố nhiệt không đều theo chiều dày tấm.

Phương pháp nghiên cứu

Nghiên cứu sử dụng cỡ mẫu thực nghiệm gồm 18 cặp phôi thép CT3 kích thước chuẩn 200 mm x 100 mm x 10 mm, vát mép chữ V một phía với góc vát 60 độ không để khe hở đáy. Phương pháp chọn mẫu là lấy mẫu thực nghiệm có kiểm soát biến số đơn (đơn biến), chia thành các nhóm thử nghiệm thay đổi lần lượt cường độ dòng điện từ 120A đến 200A, điện áp hàn 20V đến 32V, và tốc độ hàn từ 0,8 mm/s đến 5,0 mm/s.

Lý do lựa chọn phương pháp giải tích kết hợp đo đạc thực nghiệm đa điểm là nhằm kiểm chứng tính chính xác của công thức lý thuyết trong điều kiện sản xuất tại Việt Nam mà không phụ thuộc hoàn toàn vào các phần mềm mô phỏng ngoại nhập. Thiết bị nghiên cứu chính là hệ thống máy hàn công nghệ bán dẫn Panasonic WP300 kết hợp bộ bàn gá định vị chuyên dụng và đồng hồ so hiển thị số với độ phân giải 0,01 mm. Toàn bộ chu trình đo đạc biến dạng co dọc, độ võng dầm tại 5 vị trí đối xứng và chuyển vị góc được tiến hành nghiêm ngặt trong mốc thời gian nghiên cứu thực nghiệm 12 tháng.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Thứ nhất, kích thước vùng ứng suất tác động tăng tuyến tính theo năng lượng đường hàn và tỷ lệ nghịch với tốc độ di chuyển hồ quang. Trong thử nghiệm hàn hồ quang tay (SMAW) với cường độ dòng điện 176A, điện áp 25V và vận tốc hàn 0,8 mm/s, bề rộng vùng biến dạng đạt mức 4,532 cm, lớn hơn 92% so với giá trị 2,36 cm khi thực hiện bằng công nghệ hàn khí bảo vệ (GMAW/MAG) ở chế độ 160A, 25V, tốc độ 5,0 mm/s.

Thứ hai, mức độ biến dạng co ngang và ứng suất phản kháng tỷ lệ thuận trực tiếp với năng lượng cấp nhiệt. Quy trình hàn SMAW tạo ra ứng suất phản kháng dư lên tới 1950 kg/cm² cùng tổng biến dạng co ngang bề mặt là 0,0975 cm. Ngược lại, quy trình hàn MAG với tốc độ hàn cao gấp 6,25 lần chỉ sinh ra ứng suất phản kháng 756,8 kg/cm² và độ co ngang 0,0225 cm, giúp giảm thiểu 76,9% biến dạng hình học ngang.

Thứ ba, sự thay đổi cường độ dòng điện đóng vai trò chủ đạo chi phối độ võng cực đại của liên kết. Khi giữ nguyên điện áp và tốc độ hàn, việc nâng dòng điện từ 140A lên 180A khiến độ võng tại vị trí tâm đường hàn tăng thêm 38% đến 45%, trong khi góc quay biến dạng góc do co ngang duy trì ở mức xấp xỉ 0,490 rad do hình học vát mép chữ V 60 độ quyết định.

Thảo luận kết quả

Nguyên nhân cốt lõi dẫn đến sự khác biệt giữa các phương pháp nằm ở hiệu suất truyền nhiệt và mật độ năng lượng. Hàn SMAW có tốc độ hàn chậm khiến nhiệt lượng tích tụ kéo dài, làm mở rộng vùng nung nóng trên 600°C, từ đó làm tăng thể tích kim loại bị biến dạng dẻo nén khi nguội. Ngược lại, hàn MAG và TIG (GTAW) có mật độ hồ quang tập trung cao, mối hàn nguội nhanh nên hạn chế đáng kể lực co rút.

So sánh với các nghiên cứu mô phỏng phần tử hữu hạn trong và ngoài nước, kết quả giải tích của luận văn có sai số thực nghiệm dưới 8,5%, chứng minh độ tin cậy cơ học vững chắc. Dữ liệu thực nghiệm được trình bày trực quan thông qua đồ thị phân bố chuyển vị 5 điểm dọc trục tấm và bảng so sánh đa thông số chế độ hàn, giúp người đọc dễ dàng nhận diện ngưỡng dòng điện tới hạn để tối ưu hóa liên kết hàn trong thực tế.

Đề xuất và khuyến nghị

Dựa trên kết quả giải tích và thực nghiệm, 4 giải pháp kỹ thuật trọng tâm được đề xuất nhằm tối ưu hóa quy trình chế tạo:

  1. Chuẩn hóa quy trình hàn (WPS) với giới hạn năng lượng đường nghiêm ngặt: Doanh nghiệp cơ khí cần quy định duy trì tốc độ hàn MAG từ 4,5 mm/s đến 5,5 mm/s với cường độ dòng 150A đến 165A cho thép tấm CT3 dày 10 mm, nhằm cắt giảm 40% độ co rút trong vòng 3 tháng đầu triển khai.
  2. Chuyển đổi công nghệ từ hàn que sang hàn khí bảo vệ bán tự động: Ban lãnh đạo xưởng sản xuất cần lập lộ trình thay thế 60% thiết bị hàn SMAW cũ bằng máy hàn MAG/MIG công nghệ inverter trong 6 tháng, giúp hạ tỷ lệ sản phẩm lỗi kích thước xuống dưới 2%.
  3. Áp dụng giải pháp gá kẹp cưỡng bức và vát mép đối xứng chữ X: Phòng kỹ thuật thiết kế cần thay đổi quy cách vát mép chữ V sang chữ X hai phía cho các chi tiết dày trên 10 mm, kết hợp đồ gá biến dạng ngược để triệt tiêu biến dạng góc dưới 0,2 độ ngay trong giai đoạn thiết lập bản vẽ thi công.
  4. Đào tạo nâng cao kỹ năng kiểm soát thông số công nghệ cho công nhân: Trung tâm quản lý chất lượng phối hợp các chuyên gia mở khóa huấn luyện định kỳ 12 tháng/lần cho 100% thợ hàn, đảm bảo tuân thủ nghiêm ngặt bảng thông số chuẩn thay vì điều chỉnh điện áp theo thói quen cá nhân.

Đối tượng nên tham khảo luận văn

Công trình nghiên cứu mang giá trị thực tiễn và học thuật cao cho 4 nhóm đối tượng chính:

  • Kỹ sư cơ khí và giám sát hàn tại các nhà máy kết cấu thép, đóng tàu: Sử dụng hệ thống công thức giải tích và bảng tra cứu chế độ hàn tối ưu để lập quy trình hàn chuẩn xác, giảm thiểu chi phí gia công sửa chữa sau hàn.
  • Học viên cao học và giảng viên ngành Kỹ thuật cơ khí: Khai thác mô hình tính toán vùng biến dạng nhiệt làm tài liệu giảng dạy chuyên đề tính toán kết cấu hàn và phát triển các hướng nghiên cứu mở rộng cho vật liệu thép hợp kim.
  • Chuyên viên kiểm định chất lượng (QA/QC) và tư vấn giám sát công trình: Ứng dụng các thông số thực nghiệm để xây dựng tiêu chuẩn nghiệm thu sai lệch hình học và đánh giá độ an toàn chịu lực của liên kết hàn giáp mối.
  • Các nhà phát triển thiết bị và công nghệ hàn: Tham khảo số liệu kiểm chứng thực tế trên nguồn hàn điều khiển thyristor để hoàn thiện thuật toán tự động hóa điều chỉnh dòng điện và điện áp hồ quang.

Câu hỏi thường gặp

Tại sao liên kết hàn giáp mối thép CT3 dày 10 mm rất dễ bị biến dạng cong vênh? Do chiều dày tấm tương đối mỏng kết hợp nguồn nhiệt hàn di động, tốc độ truyền nhiệt diễn ra cục bộ và chênh lệch lớn giữa các thớ kim loại. Khi nguội, vùng kim loại nóng chảy co rút trong điều kiện bị cản trở bởi kim loại cơ bản xung quanh, sinh ra nội lực co dọc và momen uốn gây cong vênh dầm.

Giữa quy trình hàn que (SMAW) và hàn MAG (GMAW), phương pháp nào gây biến dạng lớn hơn? Quy trình hàn que SMAW gây biến dạng lớn hơn đáng kể. Số liệu thực nghiệm chỉ ra rằng tốc độ hàn SMAW thấp (0,8 mm/s) tích tụ năng lượng đường lớn, làm vùng biến dạng dẻo đạt 4,532 cm và ứng suất phản kháng 1950 kg/cm², cao hơn gấp 2,5 lần so với hàn MAG (756,8 kg/cm²).

Cường độ dòng điện hàn ảnh hưởng như thế nào đến ứng suất dư và biến dạng? Cường độ dòng điện tỷ lệ thuận với công suất nguồn nhiệt. Khi tăng cường độ dòng điện từ 120A lên 180A mà giữ nguyên vận tốc, năng lượng đường truyền vào tấm tăng tuyến tính, làm mở rộng bề rộng vùng dẻo và khiến độ võng dầm tăng từ 35% đến 45%.

Biến dạng góc khi hàn giáp mối vát mép chữ V bắt nguồn từ yếu tố nào? Biến dạng góc phát sinh do sự phân bố không đều của kim loại đắp theo chiều dày tấm. Mép trên của rãnh chữ V có bề rộng kim loại đắp lớn hơn đáy rãnh, dẫn đến lượng co ngót ngang ở bề mặt trên cao hơn đáy, làm hai bản thép bị quay một góc xấp xỉ 0,490 rad quanh trục hàn.

Mô hình giải tích tính toán trong luận văn có thể áp dụng cho các chiều dày tấm khác không? Có thể áp dụng hoàn toàn. Mô hình giải tích dựa trên phương pháp nội lực tác dụng và năng lượng đường của Rykalin cho phép mở rộng tính toán cho các dải chiều dày từ 5 mm đến 20 mm bằng cách thay đổi thông số tổng chiều dày truyền nhiệt và diện tích tiết diện rãnh hàn tương ứng.

Kết luận

  • Luận văn đã xây dựng thành công mô hình giải tích định lượng ứng suất dư và biến dạng hàn cho thép CT3 dày 10 mm với độ chính xác cao.
  • Thực nghiệm trên máy hàn Panasonic WP300 khẳng định quy trình hàn MAG kiểm soát biến dạng tốt hơn SMAW tới 76,9%.
  • Năng lượng đường hàn và tốc độ di chuyển hồ quang là hai biến số cốt lõi quyết định trực tiếp độ co dọc và độ võng dầm.
  • Đề tài cung cấp bảng thông số công nghệ tối ưu sẵn sàng ứng dụng cho các dây chuyền sản xuất kết cấu thép công nghiệp.
  • Định hướng nghiên cứu mở rộng trong 12 đến 24 tháng tới là tích hợp mô phỏng số 3D cho các liên kết hàn thép hợp kim cường độ cao trong môi trường chịu tải động phức tạp.

Quý bạn đọc và doanh nghiệp quan tâm có thể khai thác toàn bộ hệ thống công thức giải tích cùng dữ liệu thực nghiệm chi tiết trong công trình để chuẩn hóa quy trình sản xuất ngay hôm nay!
