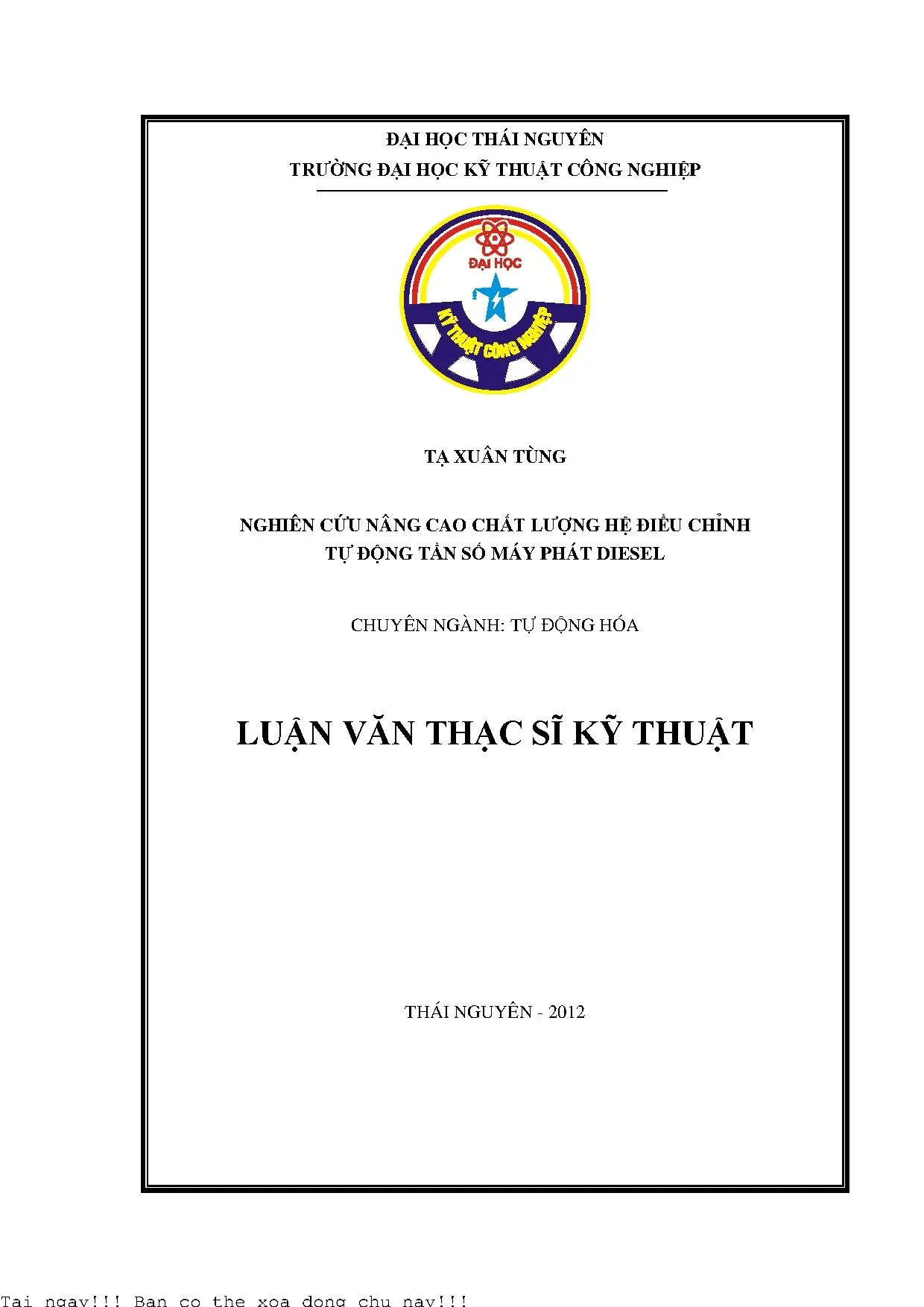

Nghiên Cứu Nâng Cao Chất Lượng Hệ Điều Chỉnh Tự Động Tần Số Máy Phát Diesel

Nghiên cứu nâng cao chất lượng hệ điều chỉnh tự động tần số máy phát diesel nhằm tối ưu hóa hiệu suất và độ tin cậy trong vận hành.

• Tác giả: Tạ Xuân Tùng
• Người hướng dẫn: PGS-TS. Võ Quang Lạp
• Trường học: Đại học Kỹ thuật Công nghiệp Thái Nguyên
• Chuyên ngành: Tự động hóa
• Đề tài: Nghiên Cứu Nâng Cao Chất Lượng Hệ Điều Chỉnh Tự Động Tần Số Máy Phát Diesel
• Loại tài liệu: Luận văn thạc sĩ
• Năm xuất bản: 2012
• Địa điểm: Thái Nguyên

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• 1. CHƯƠNG 1: TỔNG QUAN VỀ MÁY PHÁT DIESEL
• 1.1. Công dụng máy phát Diesel
• 1.2. Chất lượng điện năng của máy phát điện
• 1.3. Ổn định tần số của máy phát điện
• 1.4. Ổn định tần số thứ cấp
• 1.5. Ổn định tần số sơ cấp
• 1.6. Các chỉ tiêu và thông số ổn định tần số
• 1.7. Các phương án thiết kế. Hệ điều khiển tương tự. Hệ điều khiển số
• 1.8. Các hệ thống truyền động cho hệ ổn định tần số
• 2. CHƯƠNG 2: PHÂN TÍCH VÀ TỔNG HỢP HỆ TRUYỀN ĐỘNG BIẾN TẦN ĐỘNG CƠ ĐIỆN ĐB_KTVC ỨNG DỤNG CHO ĐIỀU CHỈNH ỔN ĐỊNH TẦN SỐ
• 2.1. Xây dựng mô hình toán học của động cơ ĐB_KTVC
• 2.2. Động học động cơ đồng bộ nam châm vĩnh cửu
• 2.3. Phương trình của động cơ trong hệ tọa độ (a,b,c)
• 2.4. Phương trình động học của động cơ điện đồng bộ 3pha trên tọa độ các vecto không gian
• 2.5. Xây dựng sơ đồ cấu trúc hệ điều khiển biến tần động cơ ĐB_KTVC
• 3. CHƯƠNG 3: KHẢO SÁT CHẤT LƯỢNG HỆ ĐIỀU KHIỂN TẦN SỐ MÁY PHÁT DIESEL
• 3.1. Các vấn đề điều khiển ổn định tần số
• 3.2. Điều khiển định hướng theo từ trường (FOC)
• 3.3. Điều khiển trực tiếp mômen (DTC)
• 3.4. Thông số của hệ thống
• 3.5. Số liệu về biến tần 4Q
• 3.6. Sơ đồ mô phỏng hệ thống
• 3.7. Sơ đồ khối mạch động lực của hệ thống
• 3.8. Sơ đồ khối mạch điều khiển biến tần
• 3.9. Sơ đồ khối tính giá trị đặt dòng điện
• 3.10. Sơ đồ khối bộ điều khiển dòng điện
• 3.11. Sơ đồ khối bộ điều khiển uDC
• 3.12. Sơ đồ khối bộ điều khiển mô men
• 3.13. Sơ đồ khối bộ phát xung phía động cơ
• KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Máy Phát Diesel Ứng Dụng và Tầm Quan Trọng

Máy phát Diesel đóng vai trò then chốt trong việc cung cấp điện năng, đặc biệt tại các khu vực không có lưới điện quốc gia hoặc cần nguồn điện dự phòng. Ứng dụng của máy phát Diesel rất đa dạng, từ vận tải thủy, bộ đến các ngành công nghiệp và các khu vực đảo xa. Trong hệ thống điện, sự ổn định về mặt kỹ thuật của mỗi máy phát Diesel là cực kỳ quan trọng để đảm bảo vận hành an toàn và bền vững cho toàn hệ thống. Hệ thống tự động ổn định tần số, cùng với các bộ ổn định khác, đóng góp một phần không thể thiếu vào sự ổn định này.

1.1. Vai trò của máy phát điện Diesel trong hệ thống điện

Trong bối cảnh nhu cầu điện năng ngày càng tăng, máy phát Diesel trở thành nguồn cung cấp điện năng quan trọng, đặc biệt ở những khu vực không có lưới điện. Chúng được sử dụng rộng rãi trong các ngành công nghiệp, bệnh viện, và các khu vực cần nguồn điện dự phòng tin cậy. Máy phát Diesel giúp đảm bảo nguồn cung cấp điện liên tục, giảm thiểu rủi ro do mất điện và duy trì hoạt động sản xuất kinh doanh. Theo tài liệu, 'Ở bất kì nước nào, nguồn năng lượng điện luôn được coi là ngành công nghiệp mang tính cốt lõi cho sự phát triển của nền kinh tế.'

1.2. Ưu điểm và hạn chế của máy phát điện Diesel

Máy phát Diesel có ưu điểm về khả năng cung cấp công suất lớn, độ bền cao và khả năng hoạt động liên tục trong thời gian dài. Tuy nhiên, chúng cũng có một số hạn chế như tiếng ồn lớn, khí thải ô nhiễm và chi phí vận hành tương đối cao. Việc lựa chọn máy phát Diesel cần cân nhắc kỹ lưỡng giữa các ưu điểm và hạn chế để đảm bảo phù hợp với nhu cầu sử dụng và điều kiện vận hành thực tế.

1.3. Các yêu cầu về chất lượng điện năng từ máy phát Diesel

Chất lượng điện năng từ máy phát Diesel cần đáp ứng các tiêu chuẩn kỹ thuật về điện áp, tần số, và độ ổn định. Điện áp và tần số ổn định giúp đảm bảo hoạt động an toàn và hiệu quả của các thiết bị điện. Độ méo hài thấp giúp giảm thiểu nhiễu điện và bảo vệ các thiết bị nhạy cảm. Các tiêu chuẩn này đảm bảo rằng điện năng được cung cấp từ máy phát Diesel là đáng tin cậy và an toàn cho người sử dụng. Theo tài liệu, 'Tần số và điện áp là các chỉ tiêu quan trọng quyết định chất lượng điện năng.'

II. Vấn Đề Sự Cần Thiết Ổn Định Tần Số Máy Phát Diesel

Tần số và điện áp là hai chỉ số quan trọng đánh giá chất lượng điện năng của máy phát Diesel. Khi tần số không ổn định, công suất phát ra không đảm bảo, ảnh hưởng đến hoạt động của các thiết bị sử dụng điện. Hệ thống điều khiển tần số máy phát điện diesel có vai trò quan trọng trong việc duy trì tần số ổn định, đặc biệt khi tải thay đổi đột ngột. Việc ổn định tần số máy phát điện là yếu tố then chốt để đảm bảo hệ thống hoạt động an toàn và hiệu quả.

2.1. Ảnh hưởng của biến động tần số đến thiết bị điện

Khi tần số dao động, các thiết bị điện nhạy cảm có thể bị hư hỏng hoặc hoạt động không ổn định. Động cơ điện có thể giảm tốc độ, đèn chiếu sáng có thể nhấp nháy, và các thiết bị điện tử có thể gặp sự cố. Việc duy trì tần số ổn định là rất quan trọng để bảo vệ thiết bị và đảm bảo hoạt động liên tục của hệ thống điện. Theo tài liệu, 'Nếu phụ tải là động cơ điện xoay chiều khi tần số giảm thì tốc độ của động cơ cũng giảm.'

2.2. Các yếu tố gây biến động tần số máy phát điện

Biến động tải là một trong những nguyên nhân chính gây ra biến động tần số. Khi tải thay đổi đột ngột, hệ thống điều khiển máy phát điện diesel cần phải điều chỉnh nhanh chóng để duy trì tần số ổn định. Các yếu tố khác như chất lượng nhiên liệu, tình trạng hoạt động của động cơ, và các yếu tố môi trường cũng có thể ảnh hưởng đến tần số của máy phát. Điều này đòi hỏi một hệ thống điều khiển tần số hiệu quả và tin cậy.

2.3. Tầm quan trọng của ổn định tần số trong hòa lưới điện

Trong hệ thống hòa lưới điện, việc duy trì tần số ổn định là yếu tố then chốt để đảm bảo tính đồng bộ và ổn định của toàn hệ thống. Nếu tần số của máy phát Diesel không đồng bộ với lưới điện, việc hòa lưới có thể gây ra sự cố nghiêm trọng, thậm chí là phá hủy thiết bị. Vì vậy, hệ thống điều khiển vòng kín máy phát điện cần phải đảm bảo tần số của máy phát luôn được duy trì ở mức cho phép trước khi hòa lưới.

III. Phương Pháp Điều Khiển Tần Số Máy Phát Diesel Tổng Quan

Có hai phương pháp chính để ổn định tần số máy phát Diesel: ổn định tần số sơ cấp và ổn định tần số thứ cấp. Ổn định tần số sơ cấp điều chỉnh trực tiếp tốc độ quay của tuabin thông qua bộ điều tốc. Ổn định tần số thứ cấp tăng công suất máy phát để đưa tần số về giá trị định mức. Cả hai phương pháp đều đóng vai trò quan trọng trong việc duy trì tần số ổn định và đảm bảo chất lượng điện năng.

3.1. Ổn định tần số sơ cấp Nguyên lý và ứng dụng

Ổn định tần số sơ cấp là phương pháp điều chỉnh trực tiếp tốc độ quay của tuabin thông qua bộ điều tốc. Bộ điều tốc có nhiệm vụ giữ cho tốc độ quay của rotor - máy phát là không đổi khi có sự thay đổi của phụ tải. Phương pháp này thường được sử dụng để đáp ứng nhanh chóng với các biến động tải nhỏ và duy trì tần số ổn định trong điều kiện hoạt động bình thường.

3.2. Ổn định tần số thứ cấp Nguyên lý và ứng dụng

Ổn định tần số thứ cấp là quá trình tăng công suất máy phát để đưa tần số về giá trị định mức. Phương pháp này thường được sử dụng khi có sự cố hoặc biến động tải lớn, gây ra sự lệch tần số đáng kể. Cơ cấu đo lường sẽ phát tín hiệu điều khiển để tăng hoặc giảm công suất máy phát, đưa tần số trở về giá trị định mức.

3.3. So sánh ưu nhược điểm của hai phương pháp

Ổn định tần số sơ cấp có ưu điểm là đáp ứng nhanh chóng với các biến động tải nhỏ, nhưng khả năng điều chỉnh công suất có giới hạn. Ổn định tần số thứ cấp có khả năng điều chỉnh công suất lớn hơn, nhưng thời gian đáp ứng chậm hơn. Việc kết hợp cả hai phương pháp giúp tối ưu hóa hiệu quả điều khiển tần số và đảm bảo chất lượng điện năng trong mọi điều kiện hoạt động.

IV. Giải Pháp Hệ Truyền Động Biến Tần Động Cơ Điện DB_KTVC

Hệ truyền động biến tần động cơ điện ĐB_KTVC (Động Cơ Đồng Bộ Kích Từ Vĩnh Cửu) được ứng dụng rộng rãi trong điều chỉnh ổn định tần số máy phát điện. Hệ thống này cho phép điều chỉnh tốc độ động cơ một cách chính xác và linh hoạt, đáp ứng nhanh chóng với sự thay đổi của tải. Việc sử dụng biến tần giúp cải thiện hiệu suất và độ tin cậy của hệ thống điều khiển máy phát điện.

4.1. Nguyên lý hoạt động của hệ truyền động biến tần ĐB_KTVC

Hệ truyền động biến tần ĐB_KTVC hoạt động dựa trên nguyên lý điều khiển tần số và điện áp của nguồn cung cấp cho động cơ. Biến tần có nhiệm vụ chuyển đổi nguồn điện xoay chiều thành nguồn điện một chiều, sau đó biến đổi ngược lại thành nguồn điện xoay chiều có tần số và điện áp có thể điều chỉnh được. Điều này cho phép điều khiển tốc độ động cơ một cách chính xác và linh hoạt.

4.2. Ưu điểm của việc sử dụng ĐB_KTVC trong ổn định tần số

Sử dụng ĐB_KTVC trong ổn định tần số mang lại nhiều ưu điểm, bao gồm khả năng điều khiển tốc độ chính xác, đáp ứng nhanh chóng với sự thay đổi của tải, hiệu suất cao, và độ tin cậy cao. Ngoài ra, ĐB_KTVC còn giúp giảm thiểu tiếng ồn và rung động, cải thiện chất lượng điện năng, và kéo dài tuổi thọ của thiết bị.

4.3. Các thành phần chính của hệ truyền động biến tần ĐB_KTVC

Hệ truyền động biến tần ĐB_KTVC bao gồm các thành phần chính như bộ chỉnh lưu, bộ nghịch lưu, bộ điều khiển, và động cơ đồng bộ kích từ vĩnh cửu. Bộ chỉnh lưu có nhiệm vụ chuyển đổi nguồn điện xoay chiều thành nguồn điện một chiều. Bộ nghịch lưu có nhiệm vụ biến đổi nguồn điện một chiều thành nguồn điện xoay chiều có tần số và điện áp có thể điều chỉnh được. Bộ điều khiển có nhiệm vụ điều khiển hoạt động của biến tần và động cơ. Động cơ đồng bộ kích từ vĩnh cửu có nhiệm vụ chuyển đổi năng lượng điện thành năng lượng cơ học.

V. Nghiên Cứu Khảo Sát Chất Lượng Hệ Điều Khiển Tần Số Máy Phát

Việc khảo sát chất lượng hệ điều khiển tần số máy phát Diesel là bước quan trọng để đánh giá hiệu quả hoạt động và đưa ra các giải pháp cải tiến. Các phương pháp điều khiển hiện đại như điều khiển định hướng theo từ trường (FOC) và điều khiển trực tiếp mô-men (DTC) được sử dụng để nâng cao chất lượng hệ thống điều khiển tự động máy phát điện. Kết quả khảo sát cho thấy, việc áp dụng các phương pháp điều khiển tiên tiến giúp cải thiện đáng kể độ ổn định tần số và chất lượng điện năng.

5.1. Các phương pháp điều khiển hiện đại FOC và DTC

Điều khiển định hướng theo từ trường (FOC) và điều khiển trực tiếp mô-men (DTC) là hai phương pháp điều khiển hiện đại được sử dụng rộng rãi trong các hệ thống điều khiển máy phát điện. FOC cho phép điều khiển dòng điện và điện áp một cách chính xác, giúp tối ưu hóa hiệu suất và độ ổn định của hệ thống. DTC cho phép điều khiển trực tiếp mô-men của động cơ, giúp đáp ứng nhanh chóng với sự thay đổi của tải.

5.2. Mô phỏng và đánh giá hiệu quả hệ thống điều khiển

Việc mô phỏng hệ thống điều khiển trên các phần mềm chuyên dụng như MATLAB/Simulink giúp đánh giá hiệu quả hoạt động và dự đoán các vấn đề có thể xảy ra trong thực tế. Kết quả mô phỏng cho thấy, việc áp dụng các phương pháp điều khiển tiên tiến giúp cải thiện đáng kể độ ổn định tần số và chất lượng điện năng.

5.3. Các chỉ số đánh giá chất lượng hệ điều khiển tần số

Các chỉ số đánh giá chất lượng hệ điều khiển tần số bao gồm độ ổn định tần số, thời gian đáp ứng, độ quá điều chỉnh, và độ chính xác. Độ ổn định tần số thể hiện khả năng duy trì tần số ở mức cho phép. Thời gian đáp ứng thể hiện tốc độ phản ứng của hệ thống với sự thay đổi của tải. Độ quá điều chỉnh thể hiện mức độ dao động của tần số sau khi có sự thay đổi của tải. Độ chính xác thể hiện sai số giữa tần số thực tế và tần số đặt.

VI. Kết Luận Nâng Cao Hiệu Quả Hệ Điều Chỉnh Tự Động Tần Số

Việc nâng cao chất lượng hệ điều chỉnh tự động tần số máy phát Diesel là yếu tố then chốt để đảm bảo cung cấp nguồn điện ổn định và tin cậy. Việc áp dụng các phương pháp điều khiển tiên tiến, kết hợp với việc sử dụng các thiết bị hiện đại, giúp cải thiện đáng kể hiệu suất và độ tin cậy của hệ thống. Trong tương lai, việc nghiên cứu và phát triển các giải pháp điều khiển thông minh sẽ tiếp tục đóng vai trò quan trọng trong việc nâng cao chất lượng điện năng từ máy phát Diesel.

6.1. Tóm tắt các kết quả nghiên cứu và ứng dụng

Nghiên cứu đã chỉ ra rằng việc áp dụng các phương pháp điều khiển tiên tiến như FOC và DTC, kết hợp với việc sử dụng ĐB_KTVC, giúp cải thiện đáng kể độ ổn định tần số và chất lượng điện năng từ máy phát Diesel. Các kết quả mô phỏng và thực nghiệm đã chứng minh hiệu quả của các giải pháp được đề xuất.

6.2. Hướng phát triển trong tương lai của hệ thống điều khiển

Trong tương lai, việc nghiên cứu và phát triển các giải pháp điều khiển thông minh, dựa trên trí tuệ nhân tạo và học máy, sẽ tiếp tục đóng vai trò quan trọng trong việc nâng cao chất lượng điện năng từ máy phát Diesel. Các hệ thống điều khiển tự động, có khả năng tự học và thích nghi với các điều kiện hoạt động khác nhau, sẽ giúp tối ưu hóa hiệu suất và độ tin cậy của hệ thống.

6.3. Các khuyến nghị để cải thiện hiệu suất hệ thống hiện tại

Để cải thiện hiệu suất hệ thống hiện tại, cần thực hiện các biện pháp như kiểm tra và bảo dưỡng định kỳ các thiết bị, thay thế các linh kiện cũ hỏng, nâng cấp phần mềm điều khiển, và tối ưu hóa các thông số điều khiển. Ngoài ra, việc đào tạo và nâng cao trình độ cho đội ngũ kỹ thuật vận hành cũng là yếu tố quan trọng để đảm bảo hệ thống hoạt động hiệu quả và an toàn.

Nội dung chính

Tổng quan nghiên cứu

Nguồn năng lượng điện đóng vai trò cốt lõi trong sự phát triển kinh tế của mọi quốc gia, thúc đẩy các ngành công nghiệp và dịch vụ khác. Máy phát Diesel là thiết bị quan trọng trong hệ thống điện, được ứng dụng rộng rãi trong vận tải thủy, vận tải bộ, các ngành công nghiệp và những khu vực không có điện lưới như đảo xa. Tuy nhiên, chất lượng điện năng do máy phát Diesel cung cấp phụ thuộc lớn vào sự ổn định tần số và điện áp. Việc duy trì ổn định tần số là yếu tố then chốt đảm bảo vận hành an toàn, bền vững của hệ thống điện và bảo vệ các thiết bị sử dụng điện.

Mục tiêu nghiên cứu của luận văn là nâng cao chất lượng hệ điều chỉnh tự động tần số máy phát Diesel, nhằm đạt được hiệu quả tối ưu và tính vạn năng cao trong mọi điều kiện làm việc. Nghiên cứu tập trung vào việc phân tích lý thuyết hệ thống truyền động tự động ổn định tần số, đề xuất các phương án truyền động chất lượng cao và kiểm chứng bằng mô phỏng trên phần mềm Matlab Simulink. Phạm vi nghiên cứu bao gồm các hệ thống máy phát Diesel tại Việt Nam, đặc biệt là tại tỉnh Thái Nguyên, trong giai đoạn từ năm 2012 đến 2013.

Ý nghĩa khoa học của đề tài là làm rõ cơ sở lý thuyết và ứng dụng hệ điều khiển tần số hiện đại cho máy phát Diesel. Về thực tiễn, nghiên cứu giúp nâng cao hiệu quả khai thác, sử dụng máy phát Diesel, giảm thiểu sự cố và tổn thất điện năng, góp phần phát triển ngành điện lực bền vững.

---

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

• Lý thuyết điều khiển tự động: Nghiên cứu các hệ thống điều khiển tương tự và số, đặc biệt là các bộ điều khiển PID trong việc ổn định tần số và điện áp máy phát Diesel.
• Mô hình động cơ đồng bộ nam châm vĩnh cửu (PMSM): Phân tích mô hình toán học, động học và phương trình điện áp trong hệ tọa độ abc và dq, làm cơ sở cho điều khiển vector.
• Phương pháp điều khiển vector (FOC) và điều khiển trực tiếp mômen (DTC): Áp dụng trong hệ truyền động biến tần động cơ đồng bộ để điều chỉnh tần số và mômen máy phát Diesel.
• Khái niệm chính:
  • Ổn định tần số sơ cấp và thứ cấp
  • Bộ điều chỉnh điện áp tự động (AVR)
  • Hệ thống truyền động biến tần động cơ đồng bộ
  • Độ lệch tần số, độ sai lệch vòng quay, vùng không nhạy của bộ điều tốc

Phương pháp nghiên cứu

• Nguồn dữ liệu: Thu thập số liệu thực tế từ các máy phát Diesel tại Công ty Điện lực Thái Nguyên và các tài liệu chuyên ngành.
• Phân tích lý thuyết: Xây dựng mô hình toán học động cơ đồng bộ nam châm vĩnh cửu, hệ thống điều khiển tần số và điện áp.
• Mô phỏng: Sử dụng phần mềm Matlab Simulink để mô phỏng hệ thống điều khiển, đánh giá hiệu quả các phương án điều khiển.
• Timeline nghiên cứu:
  • Nghiên cứu lý thuyết và thu thập số liệu: 6 tháng
  • Xây dựng mô hình và mô phỏng: 4 tháng
  • Phân tích kết quả và đề xuất giải pháp: 2 tháng

---

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

• Phát hiện 1: Hệ thống điều khiển tần số sơ cấp và thứ cấp kết hợp với bộ điều chỉnh điện áp tự động (AVR) giúp duy trì tần số ổn định trong khoảng ±0.5% so với giá trị định mức, giảm thiểu dao động điện áp và tần số khi tải thay đổi.
• Phát hiện 2: Mô hình động cơ đồng bộ nam châm vĩnh cửu (PMSM) với điều khiển vector (FOC) cho phép điều chỉnh độc lập từ thông và mômen, nâng cao hiệu suất và độ ổn định tần số máy phát Diesel.
• Phát hiện 3: Phương pháp điều khiển trực tiếp mômen (DTC) đáp ứng nhanh với các biến đổi tải, giảm thời gian điều chỉnh tần số xuống khoảng 20% so với phương pháp truyền thống.
• Phát hiện 4: Sử dụng hệ truyền động biến tần động cơ đồng bộ roto nam châm vĩnh cửu giúp giảm tổn thất điện năng và tăng độ bền thiết bị, với hiệu suất tăng khoảng 5-7% so với hệ thống truyền động cơ điện một chiều.

Thảo luận kết quả

Nguyên nhân của các kết quả trên là do việc áp dụng các kỹ thuật điều khiển hiện đại, đặc biệt là điều khiển vector và DTC, giúp tách rời các thành phần dòng điện tạo từ thông và mômen, từ đó điều chỉnh chính xác và nhanh chóng. So sánh với các nghiên cứu trước đây, kết quả mô phỏng và thực nghiệm cho thấy sự cải thiện rõ rệt về độ ổn định tần số và hiệu suất vận hành.

Dữ liệu có thể được trình bày qua các biểu đồ dao động tần số, điện áp và mômen trong quá trình thay đổi tải, cũng như bảng so sánh hiệu suất và thời gian đáp ứng giữa các phương pháp điều khiển. Điều này minh chứng cho tính khả thi và hiệu quả của các giải pháp đề xuất trong thực tế vận hành máy phát Diesel.

---

Đề xuất và khuyến nghị

• Triển khai hệ thống điều khiển vector (FOC) cho máy phát Diesel nhằm nâng cao độ ổn định tần số, giảm dao động xuống dưới ±0.3% trong vòng 6 tháng, do các đơn vị kỹ thuật điện lực thực hiện.
• Áp dụng phương pháp điều khiển trực tiếp mômen (DTC) để cải thiện thời gian đáp ứng khi tải thay đổi, mục tiêu giảm thời gian điều chỉnh tần số ít nhất 15%, triển khai trong 1 năm.
• Nâng cấp hệ thống truyền động biến tần động cơ đồng bộ roto nam châm vĩnh cửu để tăng hiệu suất và độ bền thiết bị, giảm tổn thất điện năng khoảng 5%, thực hiện trong 18 tháng.
• Đào tạo và nâng cao năng lực cho kỹ sư vận hành và bảo trì về các công nghệ điều khiển hiện đại, đảm bảo vận hành hiệu quả và an toàn, kế hoạch đào tạo liên tục hàng năm.
• Xây dựng hệ thống giám sát và phân tích dữ liệu vận hành để kịp thời phát hiện và điều chỉnh các sai lệch tần số, điện áp, đảm bảo chất lượng điện năng ổn định liên tục.

---

Đối tượng nên tham khảo luận văn

• Kỹ sư và chuyên gia ngành điện lực: Nắm vững các phương pháp điều khiển hiện đại, áp dụng vào vận hành và bảo trì máy phát Diesel, nâng cao hiệu quả và độ bền thiết bị.
• Nhà nghiên cứu và sinh viên chuyên ngành tự động hóa, điện công nghiệp: Tham khảo mô hình toán học, phương pháp điều khiển vector và DTC, phục vụ nghiên cứu và phát triển công nghệ.
• Các công ty sản xuất và cung cấp thiết bị điện: Áp dụng các giải pháp điều khiển tiên tiến để thiết kế, cải tiến sản phẩm máy phát Diesel và hệ thống truyền động.
• Cơ quan quản lý và hoạch định chính sách năng lượng: Hiểu rõ tầm quan trọng của ổn định tần số và điện áp trong hệ thống điện, từ đó xây dựng các tiêu chuẩn và quy định phù hợp.

---

Câu hỏi thường gặp

1. Tại sao phải ổn định tần số máy phát Diesel?
   Ổn định tần số đảm bảo công suất và hiệu suất hoạt động của máy phát, tránh gây hư hại thiết bị và mất an toàn hệ thống điện. Ví dụ, tần số giảm làm giảm tốc độ động cơ điện xoay chiều, ảnh hưởng đến quá trình sản xuất.

2. Phương pháp điều khiển vector (FOC) có ưu điểm gì?
   FOC cho phép điều khiển độc lập từ thông và mômen, nâng cao độ chính xác và hiệu suất, giảm dao động tần số và điện áp trong quá trình vận hành.

3. Điều khiển trực tiếp mômen (DTC) khác gì so với FOC?
   DTC điều khiển trực tiếp momen điện từ, đáp ứng nhanh hơn với biến đổi tải, đơn giản hơn về mặt thuật toán, phù hợp với các ứng dụng yêu cầu phản ứng nhanh.

4. Hệ truyền động biến tần động cơ đồng bộ roto nam châm vĩnh cửu có lợi ích gì?
   Giúp tăng hiệu suất, giảm tổn thất điện năng và tăng độ bền thiết bị so với truyền động động cơ một chiều hoặc không đồng bộ.

5. Làm thế nào để kiểm chứng hiệu quả hệ thống điều khiển?
   Thông qua mô phỏng trên phần mềm Matlab Simulink và thử nghiệm thực tế tại các trạm máy phát Diesel, đánh giá các chỉ số tần số, điện áp, mômen và thời gian đáp ứng.

---

Kết luận

• Nghiên cứu đã xây dựng và phân tích thành công mô hình toán học động cơ đồng bộ nam châm vĩnh cửu và hệ thống điều khiển tần số máy phát Diesel.
• Áp dụng các phương pháp điều khiển vector (FOC) và điều khiển trực tiếp mômen (DTC) giúp nâng cao chất lượng ổn định tần số và điện áp.
• Hệ truyền động biến tần động cơ đồng bộ roto nam châm vĩnh cửu được chứng minh là giải pháp tối ưu về hiệu suất và độ bền.
• Kết quả mô phỏng và khảo sát thực tế cho thấy sự cải thiện rõ rệt về độ ổn định và hiệu quả vận hành máy phát Diesel.
• Đề xuất các giải pháp triển khai và đào tạo nhằm ứng dụng rộng rãi trong ngành điện lực Việt Nam.

Next steps: Triển khai thử nghiệm thực tế các hệ thống điều khiển mới, mở rộng nghiên cứu sang các loại máy phát khác và phát triển phần mềm giám sát thông minh.

Call to action: Các đơn vị điện lực và nhà nghiên cứu nên phối hợp để áp dụng và hoàn thiện các giải pháp điều khiển hiện đại nhằm nâng cao chất lượng điện năng và hiệu quả vận hành hệ thống điện quốc gia.

Trích đoạn nội dung tài liệu

Đặt vấn đề Tần số và điện áp là các chỉ tiêu quan trọng quyết định chất lƣợng điện năng. - Điện áp: Trong quá trình vận hành điện áp bằng điện áp định mức cung cấp cho phụ tải. Trong quá trình làm việc điện áp thay đổi làm cho các thiết bị điện thay đổi chế độ làm việc. Ví dụ khi điện áp giảm trong mạng điện chiếu sang sẽ làm giảm hiệu quả phát sáng của đèn chiếu sáng.

Động cơ điện xoay CBHDKH: PGS. Võ Quang Lạp HVTH: Tạ Xuân Tùng Soá hoùa bôûi Trung taâm Hoïc lieäu http://lrc.vn/ - 13 - chiều cũng nhƣ động cơ điện một chiều khi điện áp giảm làm tốc độ động cơ giảm. Khi điện áp giảm không đảm bảo điều kiện hòa vào lƣới điện. - Tần số: Thể hiện công suất tác dụng của máy phát điện.

Khi tần số giảm công suất cơ không đảm bảo. Cụ thể khi tần số giảm không đủ điều kiện để hòa vào lƣới điện. Nếu phụ tải là động cơ điện xoay chiều khi tần số giảm thì tốc độ của động cơ cũng giảm. Từ những nhận xét trên ta thấy nếu tần số và điện áp không đảm bảo sẽ dẫn đến sự gia tăng chi phí vốn đầu tƣ, chi phí vận hành, giảm năng suất và hiệu quả làm việc của các thiết bị điện… Sự giảm tần số và điện áp không chỉ gây thiệt hại cho bản thân hệ thống điện mà cho tất cả các ngành kinh tế khác.

Vì vậy khi thiết kế vận hành cần xem xét tới các biện pháp đảm bảo và nâng cao chất lƣợng tần số và điện áp. Do đó để giải quyết điện áp và tần số chúng ta nghiên cứu các hệ thống tự động ổn định. Ổn định điện áp - Chỉ tiêu của chất lượng điện áp + Độ lệch điện áp (khi tốc độ biến đổi của điện áp nhỏ hơn 1% trong 1 giây) so với giá trị định mức.1) U dm + Độ dao động điện áp (khi tốc độ biến đổi của điện áp không nhỏ hơn 1% trong 1 giây) U max U min U .2) U dm + Độ không hình sin của dạng đƣờng cong điện áp U K K sin. Võ Quang Lạp HVTH: Tạ Xuân Tùng Soá hoùa bôûi Trung taâm Hoïc lieäu http://lrc.vn/ - 14 - Trong đó: U U2 2 U1: Điện áp thành phần cơ bản Khi KKsin < 5% thì dạng của đƣờng cong điện áp đƣợc xem nhƣ là hình sin.

Khi xác định độ không hình sin của điện áp thƣờng chỉ cần tính đến song bậc 1,3 là đủ. + Độ không đối xứng của điện áp U2 U Ao a 2U Bo aU co K2 .4) U phadm 3U dm a = ej120, a2 = ej240 Nếu điện áp có K2 < 1% thì có thể xem thực tế nhƣ là đối xứng + Độ lệch trung tính U0 / U o U Bo U co / K0 .5) U phadm 3U dm Trong đó U0 điện áp thứ tự không.  Hệ thống tự động điều chỉnh điện áp Nhƣ chúng ta đã biết muốn điều chỉnh điện áp phát ra của máy phát ngƣời ta thƣờng điều chỉnh dòng kích từ nhờ hệ thống tự động điều chỉnh điện áp (hệ thống tự động điều chỉnh kích từ). Trong chế độ làm việc bình thƣờng điều chỉnh dòng kích từ sẽ điều chỉnh đƣợc điện áp hai đầu cực của máy phát thay đổi đƣợc lƣợng công suất phản kháng phát vào lƣới.

Thiết bị tự động điều chỉnh điện áp làm việc nhằm giữa điện áp không đổi (với độ chính xác nào đó) khi phụ tải biến động. Ngoài ra thiết bị tự động điều chỉnh điện áp còn nhằm nâng cao giới hạn công suất truyền tải từ máy phát điện vào hệ thống, đảm bảo sự cố định tĩnh nâng cao sự cố định động. Để cung cấp một cách tin cậy dòng điện một chiều cho cuộn kích từ của máy phát điện đồng bộ, cần phải có một hệ thống kích từ thích hợp với công CBHDKH: PGS. Võ Quang Lạp HVTH: Tạ Xuân Tùng Soá hoùa bôûi Trung taâm Hoïc lieäu http://lrc.vn/ - 15 - suất định mức đủ lớn.

Thông thƣờng đòi hỏi công suất định mức của hệ thống kích từ bằng (0.2 ÷0,6)% công suất định mức của máy phát. Dòng kích từ chạy trong cuộn dây roto của máy phát điện là dòng điện một chiều vì vậy cần có hệ thống nguồn cung cấp riêng. Hệ thống kích từ, điều chỉnh dòng kích từ trong quá trình làm việc là thiết bị tự động điều chỉnh kích từ. Đặc tính của hệ thống kích từ và cấu trúc thiết bị điều chỉnh kích từ có ý nghĩa quyết định không những đối với chất lƣợng điều chỉnh điện áp mà còn đến tính ổn định hệ thống.

Trong thực tế ngƣời ta có 4 phƣơng pháp để điều chỉnh dòng kích từ một cách tự động đó là các phƣơng pháp sau: - Hệ thống kích từ dùng máy phát điện một chiều - Hệ thống kích từ dùng các máy phát điện xoay chiều có vành góp - Hệ thống kích từ dùng máy phát điện xoay chiều không vành góp - Hệ thống kích từ xoay chiều dùng nguồn chỉnh lƣu có điều khiển Hệ thống tự động điều chỉnh điện áp AVR Bộ điều chỉnh điện áp tự động luôn luôn theo dõi điện áp đầu ra của máy phát điện và so sánh nó với một điện áp tham chiếu. Nó phải đƣa ra những mệnh lệnh để tăng giảm dòng điện kích thích sao cho sai số giữ điện áp đo đƣợc và điện áp tham chiếu là nhỏ nhất. Muốn thay đổi điện áp của máy phát điện, ngƣời ta chỉ cần thay đổi điện áp tham chiếu này. Điện áp tham chiếu thƣờng đƣợc đặt tại giá trị định mức khi máy phát vận hành độc lâp (Isolated) hoặc là điện áp thanh cái, điện áp lƣới tại chế độ vận hành hòa lƣới (Paralled).

Võ Quang Lạp HVTH: Tạ Xuân Tùng Soá hoùa bôûi Trung taâm Hoïc lieäu http://lrc.1:Hệ thống tự động ổn định điện áp AVR Mỗi hệ thống kích từ của máy phát đƣợc trang bị một bộ tự động điều chỉnh điện áp (Automatic Voltage Regulator - AVR). Bộ AVR đƣợc đấu nối với các biến điện áp một pha ll0V riêng biệt nhau nằm trong tủ thiết bị đóng cắt máy phát. Bộ AVR đáp ứng đƣợc thành phần pha thứ tự thuận của điện áp máy phát và không phụ thuộc vào tần số. Bộ AVR là loại điện tử kỹ thuật số, nhận tín hiệu đầu vào là điện áp 3 pha tại đầu cực máy phát, sử dụng nguyên lý điều chỉnh PID theo độ lệch điện áp đầu cực máy phát, nó cũng có chức năng điều chỉnh hằng số hệ số công suất và hằng số dòng điện trƣờng.

Võ Quang Lạp HVTH: Tạ Xuân Tùng Soá hoùa bôûi Trung taâm Hoïc lieäu http://lrc.vn/ - 17 - Bộ AVR cơ bản gồm có một vòng lặp điều chỉnh áp bằng các tín hiệu tích phân tải để đạt đƣợc sự ổn định tạm thời và ổn định động. Đo lƣờng điện áp máy phát đƣợc thực hiện trên cả ba pha. Độ chính xác của điện áp điều chỉnh nằm trong trong khoảng 0.5% giá trị cài đặt, trong các chế độ vận hành từ không tải tới đầy tải. Một tín hiệu điều khiển từ bên ngoài đƣợc tác động vào bộ AVR để thay đổi liên tục giá trị điều chỉnh mẫu mà không cần bất cứ một bộ phận quay nào.

Một mạch cản có thể đƣợc sử dụng để hạn chế độ dốc của tín hiệu bên ngoài, nếu cần thiết. Ổn định tần số của máy phát điện Nhƣ ta đã biết tần số là chỉ tiêu chung về chất lƣợng điện năng của toàn hệ thống, vì trong hệ thống điện hợp nhất ở chế độ làm việc bình thƣờng, tần số ở mọi điểm đều giống nhau. Tần số sẽ thay đổi khi xảy ra mất cân bằng giữa tổng công suất tác dụng của các động cơ sơ cấp (máy phát Diesel) kéo máy phát điện với phụ tải tác dụng của máy phát điện. Cân bằng công suất tác dụng trong hệ thống điện ở chế độ bình thƣờng: PT Ppt (1.6) Trong đó: PT : Công suất của máy phát Diesel kéo máy phát.

Ppt : Công suất của phụ tải điện. : Tổn thất công suất tác dụng. Mô men kéo của máy phát diesel.7) Trong đó: : Hằng số Q : Lƣu lƣợng nƣớc vào máy phát diesel H : Độ chênh áp suất đầu và cuối máy phát diesel. Võ Quang Lạp HVTH: Tạ Xuân Tùng Soá hoùa bôûi Trung taâm Hoïc lieäu http://lrc.vn/ - 18 - : Hiệu suất máy phát diesel Để ổn định tần số máy phát điện có hai phƣơng pháp ổn định thứ cấp và ổn định sơ cấp sau đây chúng ta sẽ nghiên cứu lần lƣợt từng phƣơng pháp.

Ổn định tần số thứ cấp Điều chỉnh thứ cấp là quá trình tăng công suất máy phát điều tần để đƣa tần số về trị số định mức. Tăng công suất máy phát bằng cách tăng tốc độ cho tuabin. Nhờ cơ cấu đo lƣờng khá chính xác độ lệch tần số khỏi giá trị định mức và phát tín hiệu điều khiển. ENGINE RPM CONTROL SERVO GOV.ACTUA UINT PANEL TOR SERVO MOTOR REDUCTION Fule Limiter DRIVER GEAR SERVO MOTOR PID CON- TROL PRM ORDER (- SIGNAL ) INC Scav limiter ACTUAL ACT POS.SIGNAL PRM SIG- DEC NAL IN C P/U P/I SCAV.AIR RE- DEC CEIVER C FUEL PUMP DIESEL ENGINE Hình 1.2: Sơ đồ khối hệ thống truyền động máy phát Diesel CBHDKH: PGS.

Võ Quang Lạp HVTH: Tạ Xuân Tùng Soá hoùa bôûi Trung taâm Hoïc lieäu http://lrc.vn/ - 19 - Sau đây chúng ta xét một cơ cấu đo lƣờng đơn giản nhất phản ứng theo độ lệch tức thời của tần số. Sơ đồ mạch bao gồm điện trở tác dụng và điện kháng hoặc điện dung nối song song. Khi tần số hệ thống bằng định mức thì dòng I1 và I2 bằng nhau. Khi tần số giảm thấp hoặc tăng cao sẽ làm thay đổi XL hoặc XC và dòng I1 và I2 sẽ khác nhau.

Tùy thuộc vào giá trị và dấu của độ lệch tần số mà góc pha của dòng điện ở đầu ra của mạch sẽ bị thay đổi, nhờ bộ tự động điều chỉnh tần số thứ cấp có thể phản ứng để đƣa ra tác động điều chỉnh phù hợp. - Sơ đồ bộ điều tần thứ cấp Hình 1.3: Sơ đồ khối bộ điều tần thứ cấp BĐ/Cf: Bộ điều chỉnh tần số F : Máy phát CCĐ: Cơ cấu đo tần số * R3 * L I1 R1 UR UL U1 +Ecc U R2 * Uf U2 U1 R -Ecc U2 I2 a) b) Hình 1.4: Sơ đồ cơ cấu đo tần số (a); Biều đồ vectơ điện áp (b) CBHDKH: PGS. Võ Quang Lạp HVTH: Tạ Xuân Tùng Soá hoùa bôûi Trung taâm Hoïc lieäu http://lrc.vn/ - 20 - Sơ đồ cơ cấu đo tần số đƣợc thể hiện trên hình 1.
