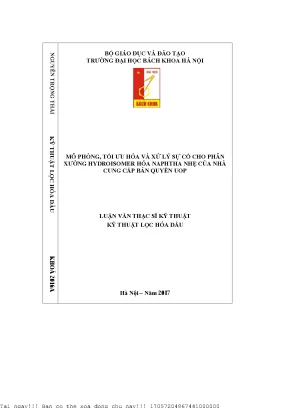

Mô Phỏng và Tối Ưu Hóa Quá Trình Isomer Hóa Naphtha Nhẹ Tại Trường Đại Học Bách Khoa Hà Nội

Tài liệu nghiên cứu Mô phỏng tối ưu hóa và xử lý sự ố cho phân xưởng hydroisomer hóa naphtha nhẹ c5 c6 của nhà cung cấp, tổng hợp lý thuyết và thực hành, cung cấp kiến thức chuyên

• Tác giả: Nguyễn Trọng Thái
• Người hướng dẫn: PGS. Phạm Thanh Huyền
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Kỹ Thuật Lọc Hóa Dầu
• Đề tài: Mô Phỏng và Tối Ưu Hóa Quá Trình Isomer Hóa Naphtha Nhẹ
• Loại tài liệu: Luận Văn Thạc Sĩ
• Năm xuất bản: 2017
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CAM ĐOAN
• 1. CHƯƠNG 1: TỔNG QUAN
• 1.1. Công nghệ Hydroisomer Hóa
• 1.2. Mục đích, nguyên liệu và sản phẩm
• 1.3. Cơ sở hóa học của quá trình
• 1.4. Các thông số công nghệ
• 1.5. Xúc tác và các chất gây ngộ độc xúc tác
• 1.6. Các thiết bị chính
• 1.7. Một số công nghệ Isomer hóa khác
• 1.8. Tối ưu hóa trong nhà máy lọc hóa dầu
• 1.8.1. Giới thiệu về tối ưu hóa
• 1.8.2. Sử dụng phần mềm mô phỏng thay đổi một số thông số công nghệ của phân xưởng
• 2. CHƯƠNG 2: MÔ PHỎNG PHÂN XƯỞNG HYDROISOMER HÓA
• 2.1. Phương pháp nghiên cứu
• 2.2. Phần mềm mô phỏng
• 2.2.1. Giới thiệu chung về phần mềm mô phỏng
• 2.2.2. Phần mềm UniSim Design
• 2.3. Mô phỏng tĩnh
• 2.3.1. Thiết lập cơ sở
• 2.3.2. Thiết lập cụm phản ứng
• 2.4. Thiết lập cụm chưng cất
• 2.5. Mô phỏng động
• 2.5.1. Thiết lập thông số các thiết bị
• 2.5.2. Thiết lập các vòng điều khiển
• 3. CHƯƠNG 3: KẾT QUẢ VÀ THẢO LUẬN
• 3.1. Các sơ đồ, biểu đồ mô phỏng
• 3.1.1. Mô phỏng tĩnh
• 3.1.2. Mô phỏng động
• 3.2. So sánh kết quả mô phỏng với số liệu thiết kế
• 3.3. So sánh thông số cơ bản của các dòng công nghệ chính
• 3.4. So sánh thành phần sản phẩm phản ứng và độ chuyển hóa
• 3.5. So sánh chỉ tiêu các sản phẩm của phân xưởng
• 3.6. Cân bằng vật chất và năng lượng
• 3.6.1. Cân bằng vật chất
• 3.6.2. Cân bằng năng lượng
• 3.7. Phương pháp thực hiện
• 3.8. Một số vấn đề thường gặp trong quá trình vận hành và cách xử lý
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan về Mô Phỏng Quá Trình Isomer Hóa Naphtha Nhẹ

Quá trình isomer hóa naphtha nhẹ đóng vai trò quan trọng trong việc nâng cao chỉ số octane của xăng. Mục tiêu chính là chuyển đổi các parafin mạch thẳng (n-paraffin) thành các isoparafin có cấu trúc phân nhánh, từ đó cải thiện khả năng chống kích nổ của nhiên liệu. Naphtha có chỉ số octane thấp, thường từ 65-70 RON. Sau khi qua quá trình Isomer hóa naphtha, chỉ số này có thể tăng lên đáng kể, thường đạt 89-93 RON. Điều này giúp đáp ứng các tiêu chuẩn về chất lượng xăng, đặc biệt trong bối cảnh loại bỏ chì và các chất phụ gia độc hại khác. Quá trình mô phỏng quá trình giúp các kỹ sư và nhà nghiên cứu hiểu rõ hơn về các yếu tố ảnh hưởng đến hiệu suất, đồng thời tối ưu hóa các điều kiện vận hành để đạt được kết quả tốt nhất. Các phần mềm mô phỏng quá trình như Aspen HYSYS, CHEMCAD hay MATLAB thường được sử dụng để xây dựng mô hình và dự đoán hiệu quả của quá trình.

1.1. Mục tiêu và Ưu điểm của Quá trình Isomer Hóa

Mục tiêu chính của quá trình Isomer hóa là nâng cao chỉ số octane của Naphtha nhẹ. Sản phẩm sau phản ứng Isomer hóa có chỉ số octane cao hơn, giúp cải thiện chất lượng xăng. Ngoài ra, quá trình này còn tạo ra sản phẩm không chứa aromatic, sulfur, hay olefin, đáp ứng các yêu cầu khắt khe về môi trường. Quan trọng nhất, quá trình Isomer hóa giúp tận dụng hiệu quả nguồn nguyên liệu Naphtha có sẵn, giảm sự phụ thuộc vào các nguồn tài nguyên khác.

1.2. Ứng dụng của Isomer hóa Naphtha trong Công Nghiệp Lọc Dầu

Công nghệ Isomer hóa Naphtha là một phần không thể thiếu trong các nhà máy lọc dầu hiện đại. Quá trình này giúp các nhà máy sản xuất xăng có chỉ số octane cao, đáp ứng nhu cầu của thị trường. Ứng dụng Isomer hóa cho phép các nhà máy sử dụng nguồn Naphtha từ nhiều nguồn khác nhau, tối ưu hóa chi phí và nâng cao hiệu quả sản xuất. Bên cạnh đó, ứng dụng Isomer hóa còn giúp các nhà máy lọc dầu tuân thủ các quy định về môi trường, sản xuất nhiên liệu sạch hơn.

II. Thách Thức và Vấn Đề trong Isomer Hóa Naphtha Nhẹ

Mặc dù mang lại nhiều lợi ích, quá trình isomer hóa naphtha nhẹ cũng đối mặt với không ít thách thức. Một trong những vấn đề quan trọng là sự nhạy cảm của xúc tác đối với các tạp chất trong nguyên liệu đầu vào. Các hợp chất như lưu huỳnh, nitơ và nước có thể gây ngộ độc xúc tác, làm giảm hiệu suất isomer hóa. Việc kiểm soát các điều kiện vận hành như nhiệt độ, áp suất và tỷ lệ hydro/hydrocarbon cũng rất quan trọng để đạt được hiệu suất isomer hóa tối ưu. Ngoài ra, phản ứng isomer hóa là một quá trình cân bằng, do đó, cần có các biện pháp để dịch chuyển cân bằng theo hướng tạo ra sản phẩm mong muốn. Phân tích Naphtha cũng cần được thực hiện thường xuyên để đánh giá chất lượng nguyên liệu và điều chỉnh các thông số vận hành cho phù hợp. Mô phỏng quá trình có thể giúp dự đoán và giải quyết những vấn đề này.

2.1. Ảnh hưởng của Tạp Chất đến Xúc Tác Isomer Hóa

Tạp chất trong nguyên liệu Naphtha nhẹ, đặc biệt là các hợp chất chứa lưu huỳnh và nitơ, là một trong những nguyên nhân chính gây giảm hiệu suất Isomer hóa. Các tạp chất này có thể bám trên bề mặt xúc tác, làm giảm số lượng vị trí hoạt động và làm giảm khả năng phản ứng Isomer hóa. Việc xử lý nguyên liệu đầu vào để loại bỏ tạp chất là một bước quan trọng để bảo vệ xúc tác và duy trì hiệu suất Isomer hóa cao.

2.2. Kiểm Soát Điều Kiện Vận Hành để Tối Ưu Hóa Quá Trình

Nhiệt độ và áp suất là hai yếu tố quan trọng ảnh hưởng đến quá trình Isomer hóa. Nhiệt độ quá cao có thể dẫn đến các phản ứng phụ không mong muốn, trong khi nhiệt độ quá thấp có thể làm giảm tốc độ phản ứng. Áp suất cũng cần được kiểm soát để đảm bảo cân bằng pha tối ưu và ngăn ngừa sự hình thành cốc trên xúc tác. Tối ưu hóa các điều kiện vận hành này đòi hỏi sự hiểu biết sâu sắc về động học phản ứng Isomer hóa và cân bằng pha Isomer hóa.

III. Phương Pháp Mô Phỏng Quá Trình Isomer Hóa Naphtha Nhẹ

Mô phỏng quá trình isomer hóa naphtha nhẹ là một công cụ mạnh mẽ giúp các kỹ sư và nhà nghiên cứu hiểu rõ hơn về hoạt động của quá trình và tối ưu hóa các thông số vận hành. Các phần mềm mô phỏng quá trình như Aspen HYSYS, CHEMCAD và MATLAB cung cấp các công cụ để xây dựng mô hình, mô phỏng động và tĩnh, và phân tích kết quả. Việc lựa chọn mô hình nhiệt động phù hợp là rất quan trọng để đảm bảo độ chính xác của mô hình hóa quá trình. Động học phản ứng isomer hóa cũng cần được xem xét kỹ lưỡng để mô tả chính xác tốc độ và độ chuyển hóa của các phản ứng. Mô phỏng quá trình có thể được sử dụng để dự đoán ảnh hưởng của các thay đổi trong nguyên liệu đầu vào, điều kiện vận hành và cấu hình thiết bị đến hiệu suất isomer hóa.

3.1. Lựa Chọn Phần Mềm và Mô Hình Nhiệt Động Phù Hợp

Việc lựa chọn phần mềm mô phỏng phù hợp phụ thuộc vào mục tiêu của mô phỏng quá trình và mức độ phức tạp của hệ thống. Aspen HYSYS và CHEMCAD là các phần mềm chuyên dụng cho mô phỏng quá trình hóa học, cung cấp nhiều mô hình nhiệt động và động học phản ứng khác nhau. MATLAB có thể được sử dụng để xây dựng các mô hình tùy chỉnh. Việc lựa chọn mô hình nhiệt động phù hợp, chẳng hạn như Peng-Robinson hoặc NRTL, là rất quan trọng để đảm bảo độ chính xác của mô phỏng.

3.2. Xây Dựng Mô Hình và Thiết Lập Các Thông Số Đầu Vào

Xây dựng mô hình mô phỏng đòi hỏi sự hiểu biết về cấu trúc của phân xưởng Isomer hóa Naphtha, bao gồm các thiết bị phản ứng, tháp chưng cất, và các hệ thống trao đổi nhiệt. Các thông số đầu vào cần thiết bao gồm thành phần nguyên liệu, lưu lượng, nhiệt độ, áp suất, và các thông số xúc tác. Phân tích Naphtha chi tiết là cần thiết để xác định thành phần nguyên liệu đầu vào. Các thông số động học phản ứng có thể được lấy từ các tài liệu nghiên cứu hoặc ước tính bằng các phương pháp phù hợp.

3.3. Sử Dụng Phần Mềm UniSim Design để Mô Phỏng Động

Phần mềm UniSim Design là một công cụ mô phỏng mạnh mẽ. Phần mềm giúp thiết lập thông số các thiết bị, thiết lập các vòng điều khiển. Điều này giúp tối ưu hóa điều kiện hoạt động của quá trình, đạt được hiệu suất cao và ổn định.

IV. Tối Ưu Hóa Quá Trình Isomer Hóa Naphtha Nhẹ

Tối ưu hóa quá trình isomer hóa naphtha nhẹ là một quá trình phức tạp, đòi hỏi sự cân bằng giữa nhiều yếu tố khác nhau. Các phương pháp tối ưu hóa có thể được chia thành hai loại chính: tối ưu hóa đơn mục tiêu và tối ưu hóa đa mục tiêu. Tối ưu hóa đơn mục tiêu tập trung vào việc cải thiện một chỉ số duy nhất, chẳng hạn như chỉ số octane hoặc hiệu suất isomer hóa. Tối ưu hóa đa mục tiêu xem xét đồng thời nhiều chỉ số, chẳng hạn như chỉ số octane, hiệu suất isomer hóa, và chi phí vận hành. Các thuật toán tối ưu hóa như thuật toán di truyền, thuật toán đàn kiến, và thuật toán annealing mô phỏng có thể được sử dụng để tìm ra các điều kiện vận hành tối ưu.

4.1. Các Phương Pháp Tối Ưu Hóa Đơn Mục Tiêu và Đa Mục Tiêu

Tối ưu hóa đơn mục tiêu thường được sử dụng khi có một chỉ số quan trọng nhất cần cải thiện. Ví dụ, nếu mục tiêu là tối đa hóa chỉ số octane, các điều kiện vận hành sẽ được điều chỉnh để đạt được chỉ số octane cao nhất có thể. Tối ưu hóa đa mục tiêu phù hợp hơn khi có nhiều mục tiêu cần cân bằng, chẳng hạn như tối đa hóa chỉ số octane và giảm chi phí vận hành. Trong trường hợp này, các điều kiện vận hành sẽ được điều chỉnh để đạt được sự cân bằng tốt nhất giữa các mục tiêu.

4.2. Ứng Dụng Các Thuật Toán Tối Ưu Hóa trong Mô Phỏng

Các thuật toán tối ưu hóa có thể được tích hợp vào các phần mềm mô phỏng quá trình để tự động tìm ra các điều kiện vận hành tối ưu. Các thuật toán này hoạt động bằng cách thử nghiệm nhiều bộ điều kiện vận hành khác nhau và đánh giá hiệu quả của từng bộ. Bộ điều kiện vận hành tốt nhất sẽ được giữ lại và sử dụng để thử nghiệm các bộ điều kiện vận hành khác. Quá trình này được lặp lại cho đến khi tìm thấy bộ điều kiện vận hành tối ưu.

4.3. Các Sơ Đồ Biểu Đồ Mô Phỏng Quá Trình

Sơ đồ mô phỏng tĩnh phân xưởng Hydroisomer hóa. Các biểu đồ thông số điều khiển FIC-100, FIC-101, FIC-102, TIC-101, TIC-102, IC-100, TIC-100, TIC-103, IC-102, FIC-103. Sơ đồ mô phỏng động phân xưởng Hydroisomer hóa

V. Ứng Dụng Thực Tiễn và Kết Quả Nghiên Cứu Isomer Hóa

Nghiên cứu về mô phỏng và tối ưu hóa quá trình isomer hóa naphtha nhẹ đã mang lại nhiều kết quả ứng dụng thực tiễn. Các nhà máy lọc dầu đã sử dụng các mô hình mô phỏng để cải thiện hiệu suất isomer hóa, giảm chi phí vận hành và nâng cao chất lượng sản phẩm. Các nghiên cứu cũng đã tập trung vào việc phát triển các xúc tác mới có hoạt tính và độ bền cao hơn. Ngoài ra, các nghiên cứu về động học phản ứng isomer hóa và cân bằng pha isomer hóa đã cung cấp thông tin quan trọng để thiết kế các thiết bị phản ứng hiệu quả hơn. Các phương pháp tối ưu hóa đã được sử dụng để tìm ra các điều kiện vận hành tối ưu cho các loại nguyên liệu khác nhau.

5.1. Cải Thiện Hiệu Suất Isomer Hóa trong Các Nhà Máy Lọc Dầu

Mô phỏng quá trình đã giúp các nhà máy lọc dầu xác định các yếu tố hạn chế hiệu suất isomer hóa và tìm ra các giải pháp để cải thiện. Ví dụ, mô phỏng có thể giúp xác định các vùng chết trong thiết bị phản ứng, các vấn đề về phân bố dòng, và các vấn đề về truyền nhiệt. Các giải pháp có thể bao gồm thay đổi cấu hình thiết bị phản ứng, điều chỉnh các thông số vận hành, và sử dụng các xúc tác mới.

5.2. Phát Triển Các Xúc Tác Mới cho Phản Ứng Isomer Hóa

Nghiên cứu về xúc tác Isomer hóa tiếp tục là một lĩnh vực quan trọng. Các nhà nghiên cứu đang tập trung vào việc phát triển các xúc tác có hoạt tính cao hơn, độ bền cao hơn, và khả năng chống chịu tốt hơn đối với các tạp chất. Các xúc tác mới cũng đang được phát triển để hoạt động ở các điều kiện vận hành nhẹ nhàng hơn, giúp giảm chi phí năng lượng và kéo dài tuổi thọ thiết bị.

VI. Kết Luận và Hướng Nghiên Cứu Tối Ưu Hóa Isomer Hóa

Mô phỏng và tối ưu hóa quá trình isomer hóa naphtha nhẹ là một lĩnh vực nghiên cứu quan trọng, mang lại nhiều lợi ích cho ngành công nghiệp lọc dầu. Các mô hình mô phỏng đã trở thành một công cụ không thể thiếu trong việc thiết kế, vận hành và tối ưu hóa các phân xưởng Isomer hóa. Các hướng nghiên cứu trong tương lai bao gồm phát triển các mô hình mô phỏng chính xác hơn, phát triển các thuật toán tối ưu hóa hiệu quả hơn, và phát triển các xúc tác mới có hiệu suất cao hơn. Việc tích hợp các công nghệ tiên tiến như trí tuệ nhân tạo và học máy cũng có thể giúp nâng cao hiệu quả của quá trình tối ưu hóa.

6.1. Triển Vọng Phát Triển của Công Nghệ Isomer Hóa Naphtha

Công nghệ Isomer hóa Naphtha tiếp tục đóng vai trò quan trọng trong tương lai của ngành công nghiệp lọc dầu. Với sự gia tăng nhu cầu về xăng có chỉ số octane cao và các quy định về môi trường ngày càng nghiêm ngặt, công nghệ này sẽ ngày càng được ứng dụng rộng rãi. Các nhà máy lọc dầu sẽ tiếp tục đầu tư vào mô phỏng và tối ưu hóa để cải thiện hiệu quả và giảm chi phí.

6.2. Hướng Nghiên Cứu Tiếp Theo trong Lĩnh Vực Isomer Hóa

Các hướng nghiên cứu tiếp theo trong lĩnh vực Isomer hóa bao gồm phát triển các xúc tác nano, sử dụng các dung môi ion, và tích hợp các công nghệ phản ứng mới. Các nghiên cứu cũng sẽ tập trung vào việc giảm lượng chất thải và khí thải từ quá trình Isomer hóa, góp phần bảo vệ môi trường. Bên cạnh đó, nghiên cứu về kinh tế của quá trình Isomer hóa cũng rất quan trọng. Các chuyên gia cần đánh giá một cách toàn diện lợi ích kinh tế khi đầu tư vào công nghệ này.

Nội dung chính

Tổng quan nghiên cứu

Ngành công nghiệp lọc hóa dầu đóng vai trò then chốt trong phát triển kinh tế và công nghiệp hiện đại, đặc biệt trong bối cảnh nhu cầu nhiên liệu sạch và hiệu quả ngày càng tăng. Tại Việt Nam, từ khi khai thác dầu thô đầu tiên năm 1986 đến nay, ngành lọc hóa dầu đã có bước phát triển vượt bậc với nhà máy lọc dầu Dung Quất đi vào hoạt động năm 2009, góp phần nâng cao giá trị sản phẩm dầu khí trong nước. Trong đó, phân xưởng hydroisomer hóa naphtha nhẹ là một mắt xích quan trọng nhằm nâng cao trị số octane của xăng, đáp ứng các tiêu chuẩn môi trường nghiêm ngặt và yêu cầu kỹ thuật ngày càng cao.

Luận văn tập trung nghiên cứu mô phỏng, tối ưu hóa và xử lý sự cố cho phân xưởng hydroisomer hóa naphtha nhẹ sử dụng công nghệ bản quyền UOP Penex. Mục tiêu chính là xây dựng mô hình mô phỏng chính xác trên phần mềm UniSim Design, từ đó khảo sát các thông số vận hành như nhiệt độ, áp suất, lưu lượng hydro và nguyên liệu, nhằm tối ưu hóa hiệu suất phản ứng và chất lượng sản phẩm. Phạm vi nghiên cứu bao gồm phân xưởng hydroisomer hóa tại nhà máy lọc dầu, với dữ liệu thu thập và mô phỏng dựa trên số liệu thiết kế và vận hành thực tế trong giai đoạn 2016-2017.

Nghiên cứu có ý nghĩa quan trọng trong việc nâng cao hiệu quả vận hành, giảm thiểu sự cố và tăng tuổi thọ xúc tác, đồng thời góp phần cải thiện chất lượng xăng thương phẩm với trị số octane đạt 88-90 RON, không chứa aromatic, lưu huỳnh và olefin, phù hợp với tiêu chuẩn môi trường hiện hành. Kết quả nghiên cứu cũng hỗ trợ các nhà quản lý và kỹ sư vận hành trong việc ra quyết định chính xác, tiết kiệm chi phí và tăng lợi nhuận cho nhà máy lọc dầu.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình sau:

• Cơ sở hóa học của quá trình hydroisomer hóa: Quá trình isomer hóa parafin thành iso-parafin diễn ra theo cơ chế ion cacboni, sử dụng xúc tác lưỡng chức năng (Pt và chức năng axit). Phản ứng chính là chuyển đổi n-pentane và n-hexane thành các đồng phân mạch nhánh, tăng trị số octane sản phẩm. Ngoài ra, các phản ứng phụ như no hóa benzene, hydrocracking, mở vòng naphthene cũng được xem xét để đánh giá ảnh hưởng đến hiệu suất và chất lượng sản phẩm.

• Mô hình cân bằng hóa học và động học phản ứng: Sử dụng đường cong cân bằng Penex để xác định tỷ lệ isomer hóa tối đa tại các nhiệt độ vận hành khác nhau. Các phản ứng được phân loại thành nhóm đồng phân hóa, no hóa benzene, hydrocracking và mở vòng naphthene, với nhiệt lượng phản ứng và độ chuyển hóa đặc trưng.

• Khái niệm và chỉ số chuyên ngành:

  • Research Octane Number (RON): chỉ số đo khả năng chống kích nổ của nhiên liệu.
  • Isomer Ratio: tỷ lệ sản phẩm isomerate trong hỗn hợp sản phẩm, dùng để đánh giá mức độ chuyển hóa.
  • Paraffin Isomerization Number (PIN): tổng tỷ lệ các sản phẩm isomer hóa chính, biểu thị hiệu quả phản ứng.
  • Hydro: Hydrocarbon Ratio (H2/HC): tỷ lệ mol hydro so với hydrocarbon trong thiết bị phản ứng, ảnh hưởng đến hoạt tính xúc tác và cân bằng phản ứng.

Phương pháp nghiên cứu

• Nguồn dữ liệu: Số liệu thiết kế và vận hành thực tế của phân xưởng hydroisomer hóa naphtha nhẹ tại nhà máy lọc dầu, bao gồm thành phần nguyên liệu, thông số thiết bị, điều kiện vận hành và kết quả phân tích sản phẩm.

• Phần mềm mô phỏng: UniSim Design của Honeywell được sử dụng để xây dựng mô hình mô phỏng tĩnh và động của phân xưởng. Phần mềm cho phép tính toán cân bằng vật chất, cân bằng năng lượng, mô phỏng phản ứng hóa học và điều khiển vòng kín.

• Phương pháp phân tích:

  • Mô phỏng tĩnh để thiết lập mô hình cơ sở, xác định các thông số vận hành tối ưu.
  • Mô phỏng động để khảo sát ảnh hưởng của biến đổi thông số và xử lý các sự cố giả định.
  • So sánh kết quả mô phỏng với số liệu thiết kế và vận hành thực tế để hiệu chỉnh mô hình.
  • Phân tích cân bằng vật chất và năng lượng nhằm đảm bảo tính chính xác và ổn định của mô hình.

• Cỡ mẫu và timeline: Mô hình mô phỏng dựa trên dữ liệu vận hành trong khoảng thời gian thực tế của nhà máy, với các chu kỳ vận hành và thử nghiệm mô phỏng kéo dài tương đương để đánh giá hiệu quả và xử lý sự cố.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Hiệu quả mô phỏng và độ chính xác mô hình: Mô hình mô phỏng tĩnh và động đạt sai số cân bằng vật chất trong khoảng 99-101%, đảm bảo độ tin cậy cao. So sánh các thông số sản phẩm mô phỏng với số liệu thiết kế cho thấy sự chênh lệch dưới 3%, chứng tỏ mô hình phản ánh chính xác quá trình thực tế.

2. Ảnh hưởng của nhiệt độ phản ứng: Nhiệt độ thiết bị phản ứng số 1 trung bình 142°C và thiết bị số 2 khoảng 139°C là điều kiện tối ưu để đạt tỷ lệ isomer hóa cao. Khi tăng nhiệt độ lên trên 150°C, tỷ lệ isomer hóa giảm do cân bằng phản ứng dịch chuyển, đồng thời tăng phản ứng hydrocracking làm giảm sản lượng sản phẩm mong muốn.

3. Tác động của áp suất hydro và tỷ lệ H2/HC: Áp suất hydro trong khoảng 3224 – 3424 kPag và tỷ lệ H2/HC từ 2 đến 8 giúp duy trì hoạt tính xúc tác và hạn chế sự ngộ độc. Áp suất quá cao làm giảm tốc độ phản ứng isomer hóa, trong khi áp suất quá thấp làm xúc tác nhanh hỏng, giảm tuổi thọ.

4. Xử lý sự cố và tối ưu hóa vận hành: Mô phỏng các sự cố như biến động lưu lượng nguyên liệu, thay đổi nhiệt độ và áp suất cho thấy khả năng ứng phó nhanh chóng và hiệu quả của hệ thống điều khiển vòng kín. Việc điều chỉnh các van điều khiển và nhiệt độ gia nhiệt giúp duy trì ổn định sản phẩm với trị số octane đạt 88-90 RON.

Thảo luận kết quả

Kết quả mô phỏng cho thấy sự phù hợp với các nghiên cứu trong ngành về công nghệ Penex và các phản ứng isomer hóa parafin. Việc duy trì nhiệt độ và áp suất trong giới hạn cho phép tối ưu hóa cân bằng phản ứng, giảm thiểu phản ứng phụ như hydrocracking và no hóa benzene, từ đó nâng cao chất lượng sản phẩm. So với các công nghệ khác như TIP hay Hexorb, công nghệ Penex/DIH có ưu điểm chi phí đầu tư thấp và thời gian thu hồi vốn nhanh hơn, phù hợp với điều kiện vận hành tại Việt Nam.

Biểu đồ cân bằng hóa học (Hình 2) và các biểu đồ điều khiển nhiệt độ, lưu lượng (Hình 28, 29) minh họa rõ ràng ảnh hưởng của các thông số vận hành đến hiệu suất phản ứng. Bảng phân tích sự cố (Bảng 18) cung cấp cơ sở để đề xuất các biện pháp xử lý kịp thời, giảm thiểu thiệt hại và duy trì ổn định sản xuất.

Ngoài ra, nghiên cứu cũng nhấn mạnh tầm quan trọng của việc kiểm soát tạp chất như lưu huỳnh, nước, hợp chất chứa nitơ và flo, olefin trong nguyên liệu đầu vào để tránh ngộ độc xúc tác, đảm bảo tuổi thọ và hiệu quả vận hành phân xưởng.

Đề xuất và khuyến nghị

1. Tăng cường kiểm soát và xử lý nguyên liệu đầu vào

   • Giảm hàm lượng lưu huỳnh, nước, nitơ, flo và olefin dưới mức giới hạn tiêu chuẩn để tránh ngộ độc xúc tác.
   • Thực hiện kiểm tra định kỳ bằng các phương pháp phân tích chuẩn UOP và ASTM.
   • Chủ thể thực hiện: Bộ phận kiểm soát chất lượng nguyên liệu, thời gian: liên tục trong quá trình vận hành.

2. Tối ưu hóa điều kiện vận hành thiết bị phản ứng

   • Duy trì nhiệt độ phản ứng trong khoảng 139-142°C và áp suất hydro 3224 – 3424 kPag để đạt hiệu suất cao nhất.
   • Điều chỉnh tỷ lệ H2/HC trong khoảng 2-8 để cân bằng giữa hiệu quả phản ứng và tuổi thọ xúc tác.
   • Chủ thể thực hiện: Kỹ sư vận hành, thời gian: theo ca vận hành.

3. Ứng dụng mô phỏng động để dự báo và xử lý sự cố

   • Sử dụng phần mềm UniSim Design để mô phỏng các kịch bản sự cố, từ đó xây dựng quy trình xử lý nhanh và hiệu quả.
   • Đào tạo nhân viên vận hành sử dụng công cụ mô phỏng để nâng cao năng lực ứng phó.
   • Chủ thể thực hiện: Phòng kỹ thuật và đào tạo, thời gian: 6 tháng đầu năm.

4. Bảo dưỡng và tái sinh xúc tác định kỳ

   • Lập kế hoạch bảo dưỡng xúc tác dựa trên dữ liệu vận hành và mô phỏng để kéo dài tuổi thọ xúc tác.
   • Áp dụng các biện pháp tăng nhiệt độ phản ứng có kiểm soát để loại bỏ lưu huỳnh bám trên xúc tác.
   • Chủ thể thực hiện: Phòng bảo trì, thời gian: hàng năm hoặc theo chu kỳ vận hành.

Đối tượng nên tham khảo luận văn

1. Kỹ sư vận hành nhà máy lọc dầu

   • Lợi ích: Nắm vững kiến thức về công nghệ hydroisomer hóa, tối ưu hóa vận hành và xử lý sự cố thực tế.
   • Use case: Điều chỉnh thông số vận hành để nâng cao hiệu suất và chất lượng sản phẩm.

2. Chuyên gia nghiên cứu và phát triển công nghệ lọc hóa dầu

   • Lợi ích: Tham khảo mô hình mô phỏng chi tiết, cơ sở lý thuyết và dữ liệu thực nghiệm để phát triển công nghệ mới.
   • Use case: Thiết kế quy trình tối ưu, cải tiến xúc tác và công nghệ xử lý nguyên liệu.

3. Sinh viên và học viên cao học ngành kỹ thuật lọc hóa dầu

   • Lợi ích: Học tập phương pháp nghiên cứu, mô phỏng công nghệ và ứng dụng phần mềm UniSim Design trong thực tế.
   • Use case: Tham khảo luận văn làm tài liệu học tập và nghiên cứu khoa học.

4. Nhà quản lý và hoạch định chiến lược trong ngành dầu khí

   • Lợi ích: Hiểu rõ các yếu tố ảnh hưởng đến hiệu quả vận hành và chi phí đầu tư công nghệ.
   • Use case: Đưa ra quyết định đầu tư, nâng cấp và mở rộng nhà máy lọc dầu dựa trên phân tích kinh tế kỹ thuật.

Câu hỏi thường gặp

1. Quá trình hydroisomer hóa có vai trò gì trong nâng cao chất lượng xăng?
   Quá trình này chuyển đổi parafin mạch thẳng thành iso-parafin mạch nhánh, làm tăng trị số octane của xăng từ khoảng 65-70 lên 88-90 RON, giúp nhiên liệu chống kích nổ tốt hơn và thân thiện với môi trường.

2. Tại sao cần duy trì áp suất hydro trong khoảng 3224 – 3424 kPag?
   Áp suất này giúp bảo vệ xúc tác khỏi ngộ độc và cốc hóa, đồng thời duy trì cân bằng phản ứng isomer hóa hiệu quả. Áp suất quá cao hoặc quá thấp đều ảnh hưởng xấu đến hiệu suất và tuổi thọ xúc tác.

3. Phần mềm UniSim Design được sử dụng như thế nào trong nghiên cứu này?
   UniSim Design được dùng để mô phỏng tĩnh và động quá trình hydroisomer hóa, giúp dự đoán hiệu suất, tối ưu điều kiện vận hành và xử lý các sự cố giả định, từ đó hỗ trợ ra quyết định kỹ thuật chính xác.

4. Các tạp chất như lưu huỳnh và nước ảnh hưởng thế nào đến xúc tác?
   Lưu huỳnh làm giảm hoạt tính xúc tác tạm thời, có thể khôi phục bằng xử lý nhiệt. Nước và các hợp chất oxygenate gây mất hoạt tính xúc tác vĩnh viễn do phá vỡ cấu trúc hóa học của xúc tác, làm giảm hiệu quả phản ứng.

5. Làm thế nào để xử lý sự cố khi có biến động lưu lượng nguyên liệu?
   Sử dụng hệ thống điều khiển vòng kín với các van điều chỉnh tự động dựa trên mô phỏng động để duy trì lưu lượng và nhiệt độ ổn định, giảm thiểu ảnh hưởng đến chất lượng sản phẩm và hiệu suất phản ứng.

Kết luận

• Luận văn đã xây dựng thành công mô hình mô phỏng tĩnh và động phân xưởng hydroisomer hóa naphtha nhẹ trên phần mềm UniSim Design với độ chính xác cao, sai số cân bằng vật chất đạt 99-101%.
• Nghiên cứu xác định các điều kiện vận hành tối ưu như nhiệt độ 139-142°C, áp suất hydro 3224-3424 kPag và tỷ lệ H2/HC từ 2-8 để đạt hiệu suất isomer hóa cao và tuổi thọ xúc tác lâu dài.
• Phân tích các phản ứng chính và phụ giúp hiểu rõ cơ chế chuyển hóa, từ đó đề xuất các biện pháp kiểm soát tạp chất và xử lý sự cố hiệu quả.
• Đề xuất các giải pháp tối ưu hóa vận hành, bảo dưỡng xúc tác và ứng dụng mô phỏng động nhằm nâng cao hiệu quả sản xuất và chất lượng sản phẩm.
• Khuyến nghị triển khai áp dụng mô hình mô phỏng trong thực tế vận hành, đồng thời đào tạo nhân sự để nâng cao năng lực quản lý và vận hành phân xưởng.

Hành động tiếp theo: Áp dụng các kết quả mô phỏng vào vận hành thực tế, theo dõi hiệu quả và điều chỉnh liên tục; mở rộng nghiên cứu tối ưu hóa cho các phân xưởng khác trong nhà máy lọc dầu nhằm nâng cao tổng thể hiệu quả sản xuất.

Trích đoạn nội dung tài liệu

CHƯƠNG 1: TỔNG QUAN 1. Công nghệ Hydroisomer Hóa 1. Mục đích, nguyên liệu và sản phẩm Light straight run naptha (LSRN) chỉ ra một phân đoạn có trị số octane thấp, điển hình nằm trong khoảng 65 – 70 RON (research octane number). Sau khi loại bỏ mercaptane, phần phân đoạn nhẹ này có thể được trộn trực tiếp với gasoline để tạo xăng thương phẩm.

Tuy nhiên, sau đó phải bổ sung thêm chì để tăng trị số octane của hỗn hợp xăng thu được. Đó là cách làm của mấy thập kỷ trước. Với yêu cầu của thị trường hiện nay, ngành công nghiệp dầu khí cũng phát triển tương thích để đáp ứng yêu cầu của nó. Hiện nay, do vấn đề ô nhiễm môi trường, xăng không chì không được sử dụng nữa.

Với việc giảm hàm lượng chì xuống đến mức vết (ppb) (ASTM D 3831) đòi hỏi các quá trình chế biến để tăng phẩm cấp của phần nhẹ (LSRN) được trộn vào xăng phải phát triển hơn nữa. Quá trình đó gọi là đồng phân hóa (quá trình isomer hóa), sản phẩm của quá trình đáp ứng được yêu cầu đặc biệt như không aromatic, benzene, sulfurs hoặc olefin. Trị số octane – Do hàm lượng parafin cao trong nguyên liệu đầu, nên quá trình isomer giúp cải thiện đáng kể trị số octane của sản phẩm thu được. Hỗn hợp nC5/C6 của nguyên liệu có trị số octane 45 – 60, sau quá trình isomer hóa, sản phẩm thu được có thể tăng trị số octane lên 89 – 93.

Điều này đã cải thiện đáng kể được trị số octane của phần nhẹ có trong xăng khi khởi động nguội ban đầu. Không có sản phẩm Aromatic – Đặc trưng của phản ứng đồng phân hóa là chuyển hóa các parafin mạch thẳng thành mạch nhánh nhờ cơ chế phản ứng ion cacboni. Vì vậy, sản phẩm aromatic hoàn toàn không được tạo thành trong quá trình phản ứng. Hơn nữa, trong quá trình phản ứng dưới điều kiện hydro (quá trình hydroisomer hóa), thì sản phẩm tạo thành không có điều kiện tồn tại ở dạng vòng aromatic.

Không sulfurs hoặc olefin – Sản phẩm tạo thành của quá trình isomer, nhờ nguồn nguyên liệu đầu từ phần nhẹ của quá trình chưng cất dầu thô, nên các phần metyl Học viên: Nguyễn Trọng Thái Trang 12 Luận văn: Mô phỏng công nghệ Isomer hóa GVHD: PGS. Phạm Thanh Huyền mecraptane dễ dàng bị khử và loại bỏ đặc biệt trong môi trường có hydro. Khi đó các olefin cũng không có điều kiện tạo thành và tồn tại. Cơ sở hóa học của quá trình Xúc tác để isomer hóa parafin thành iso – parafin được chia làm 2 loại: (1) xúc tác friedel-crafts với thành phần chính là AlCl3/HCl hoặc (2) xúc tác lưỡng chức năng hydro isomer hóa.

Nhìn chung, khi thực hiện với loại xúc tác nào, phản ứng cũng tiến hành theo cơ chế ion cacboni. Lấy ví dụ cho phản ứng isomer hóa n-pentane: 1 Đối với phản ứng xúc tác friedel-crafts, trong quá trình phản ứng có sự có mặt của các olefin hoặc alkyl halides như là các ion cacboni trong giai đoạn khơi mào, sau đó là quá trình phát triển mạch. Trong gian đoạn khơi mào, cần sự có mặt của một lượng nhỏ của olefin để phản ứng với HCl hoặc HAlCl4. Hàm lượng olefin có mặt do sự tồn tại ở dạng vết có trong nguồn nguyên liệu đầu hoặc phản ứng cracking của parafin.

2 Ion cacboni được tạo thành ở giai đoạn khơi mào tiếp tục tiến hành quá trình isomer hóa: 3 Quá trình định hướng lại ion cacboni tiếp tục diễn ra tạo thành mạch nhánh: Học viên: Nguyễn Trọng Thái Trang 13 Luận văn: Mô phỏng công nghệ Isomer hóa GVHD: PGS. Phạm Thanh Huyền 4 Ở giai đoạn cuối, quá trình chuyển mạch xảy ra, hình thành phân tử iso parafin và 1 gốc ion cacboni mới: 5 Đó là cơ chế có thể xảy ra khi sử dụng xúc tác friedel-crafts, đối với xúc tác lưỡng chức hydro isomer hóa, quá trình có thể xảy ra như sau: Dưới tác dụng của xúc tác lưỡng chức năng, quá trình tạo thành olefin như là một giai đoạn trung gian dưới tác dụng của xúc tác có thành phần kim loại, chẳng hạn Pt. 6 Khi đó, chức năng axit có trong xúc tác, xúc tác cho phản ứng hình thành ion cacboni trên các olefin được hình thành. Phản ứng này giống như phản ứng (2) của xúc tác friedel-crafts.

7 Sau đó, quá trình tiến hành tương tự để tạo thành mạch nhánh: 8 Sau đó, phản ứng tại tạo thành hợp chất axit bằng cách: 9 Cuối cùng, là phản ứng kết hợp với hydro để tạo thành hợp chất iso paraffin: Học viên: Nguyễn Trọng Thái Trang 14 Luận văn: Mô phỏng công nghệ Isomer hóa GVHD: PGS. Phạm Thanh Huyền 10 Nhìn chung, với 2 loại xúc tác, các bước tiến hành cơ chế có khác nhau nhưng đều dựa trên cơ chế ion cacboni. Dưới ảnh hưởng của xúc tác lưỡng chức, các bước dưới tác dụng của xúc tác lưỡng chức hydro isomer dường như chủ động và đạt được hiệu quả cao hơn, hạn chế được tác động của cân bằng đến các bước phản ứng thành phần. Ngoài phản ứng chính và được mong đợi xảy ra trong quá trình chuyển hóa, trong thiết bị phản ứng còn xảy ra nhiều phản ứng phụ khác như sau: - Phản ứng mở vòng naphthene - Phản ứng no hóa benzene - Phản ứng hydrocracking - Phản ứng isomer hóa vòng naphthene Cụ thể: - Phản ứng mở vòng naphthene Trong hỗn hợp nguyên liệu có 2 hợp chất có khả năng tham gia phản ứng mở vòng naphthene bao gồm: Cyclopentane (CP), methyl cyclopentane (MCP) và cyclohexane (CH).

Các phản ứng này được tiến hành trong môi trường hydro tạo thành sản phẩm paraffin tương ứng. Trong điều kiện phản ứng isomer hóa của thiết bị phản ứng, độ chuyển hóa của phản ứng mở vòng naphthene tạo thành parafin từ 20 – 40%. - Phản ứng no hóa benzene Phân xưởng isomer hóa (penex unit) được thiết kế trong điều kiện dòng nguyên liệu có chứa đến 2 %V của benzene. Xúc tác của quá trình penex sẽ tiến hành no hóa benzene thành cyclohexane.

Phản ứng này được tiến hành rất nhanh và xảy ra ngay cả trong điều kiện có nhiệt độ thấp. Phản ứng no hóa benzene không phải là phản ứng cân bằng nên nó độ chuyển hóa của phản ứng là 100%. Nhiệt của phản ứng tạo thành bởi phản ứng no hóa benzene giới hạn bởi lượng benzene có trong nguyên liệu. Do đó, trong điều kiện thực tế thì phân xưởng penex có thể hoạt động bình thường với Học viên: Nguyễn Trọng Thái Trang 15 Luận văn: Mô phỏng công nghệ Isomer hóa GVHD: PGS.

Phạm Thanh Huyền lượng benzene đến 5%. Chức năng của Pt có mặt trong xúc tác chịu trách nhiệm chính cho phản ứng này. Tuy nhiên, với TSOT của benzene là rất cao (>100) mà lại tạo thành hợp chất cyclohexane (TSOT 84) nên tính tương đối sẽ làm giảm TSOT của phần nguyên liệu. - Phản ứng hydrocracking Phản ứng hydrocraking xảy ra trong thiết bị phản ứng phụ thuộc vào chất lượng nguyên liệu và điều kiện vận hành.

Các hợp chất có phân tử khối càng lớn (chẳng hạn C7+) có xu hướng tạo thành các phân tử nhỏ một cách dễ dàng hơn (50% nC7 có xu hướng này). C5 và C6 cũng có xu hướng tham gia phản ứng hydrocracking, nhưng ở mức độ thấp hơn nhiều. Khi phản ứng isomer hóa C5/C6 đạt cân bằng, phần còn lại cũng có thể tham gia phản ứng cracking. Nếu phản ứng isomer hóa tiến hành ở điều kiện cứng (nhiệt đô, áp suất cao) khi đó phản ứng hydrocracking sẽ làm giảm một lượng sản phẩm của quá trình phản ứng và làm tăng nhiệt phản ứng.

Khi đó, các sản 11 phẩm khi như methane, ethane, propane và butane sẽ thu được cùng với dòng khí hydro. - Phản ứng isomer hóa vòng naphthene Các phản ứng isomer hóa cũng xảy ra giữa hợp chất naphthene và cyclo paraffin. Điển hình là tồn tại cân bằng của phản ứng giữa MCP và CH như sau: 12 Khi nhiệt độ tăng thì tốc độ phản ứng cũng tăng lên. [4] Học viên: Nguyễn Trọng Thái Trang 16 Luận văn: Mô phỏng công nghệ Isomer hóa GVHD: PGS.

Phạm Thanh Huyền 1. Các thông số công nghệ Quá trình penex được phát triển bởi UOP, thiết kế đặc biệt cho quá trình isomer hóa liên tục cho hỗn hợp n-pentane và n-hexane. Phản ứng được tiến hành trong môi trường áp suất hydro, thiết bị phản ứng có xúc tác cố định, điều kiện vận hành phản ứng thích hợp cho phản ứng isomer hóa và tối thiểu các phản ứng phụ có thể xảy ra như hydrocracking. Sau đây là các thông số công nghệ quan trọng trong quá trình hoạt động.

Nhiệt độ phản ứng Quá trình được thiết kế tối ưu hóa cho giám sát và vận hành. Thiết bị được vận hành ở áp suất trung bình, nhiệt độ thấp (< 199oC) và áp suất riêng phần của hydro thấp. Khi tiến hành phản ứng, nhiệt độ của thiệt bị phản ứng số 1 cao hơn so với nhiệt độ thiết bị phản ứng số 2. Do đó, trong quá trình phản ứng, các phản ứng isomer hóa được xảy ra chủ yếu ở thiết bị phản ứng số 1.

Thiết bị phản ứng số 2 được sử dụng để phản ứng xảy ra triệt để đồng thời cũng đảm bảo là quá trình ứng tiến hành là liên tục. Nhiệt độ thiết bị phản ứng số 1 thông thường đạt 142oC, thiết bị phản ứng số 2 khoảng 139oC. Các thông số này được thay đổi phụ thuộc vào thành phần của nguồn nguyên liệu được sử dụng. Áp suất và tốc độ tuần hoàn khí hydro Các phản ứng trong công nghệ hydroisomer hóa đa phần không sử dụng hydro cho các phản ứng của mình tuy nhiên các phản ứng này vẫn được thực hiện trong môi trường hydro.

Do đặc điểm của phản ứng là phản ứng cân bằng nên sự có mặt của hydro có thể gây lên những tác động có hại và có lợi cho quá trình phản ứng. Nếu áp suất riêng phần của hydro quá cao, sẽ làm giảm tốc độ phản ứng isomer hóa, từ đó độ chuyển hóa giảm xuống. Mặt khác, áp suất riêng phần của hydro cao có thể kéo dài tuổi thọ của tác được sử dụng trong quá trình do làm giảm tác động của quá trình cốc tạo thành trên xúc tác. Học viên: Nguyễn Trọng Thái Trang 17 Luận văn: Mô phỏng công nghệ Isomer hóa GVHD: PGS.

Phạm Thanh Huyền Nếu áp suất riêng phần của hydro thấp, các phản ứng có thể tăng độ chuyển hóa nhưng xúc tác sẽ nhanh chóng phải thay thế và tái sinh. Ngoài đảm bảo thời gian hoạt động xúc tác, tham gia vào một số phản ứng phụ như: phản ứng no hóa benzene hay phản ứng chuyển mạch MCP và CH. Hydro còn có tác dụng tăng độ hoạt hóa của xúc tác bằng cách chuyển hóa hợp chất bổ sung clo (perchloroethylene) thành dạng axit HCl. Chính axit này mới có tác dụng bổ sung tính axit cho xúc tác.
