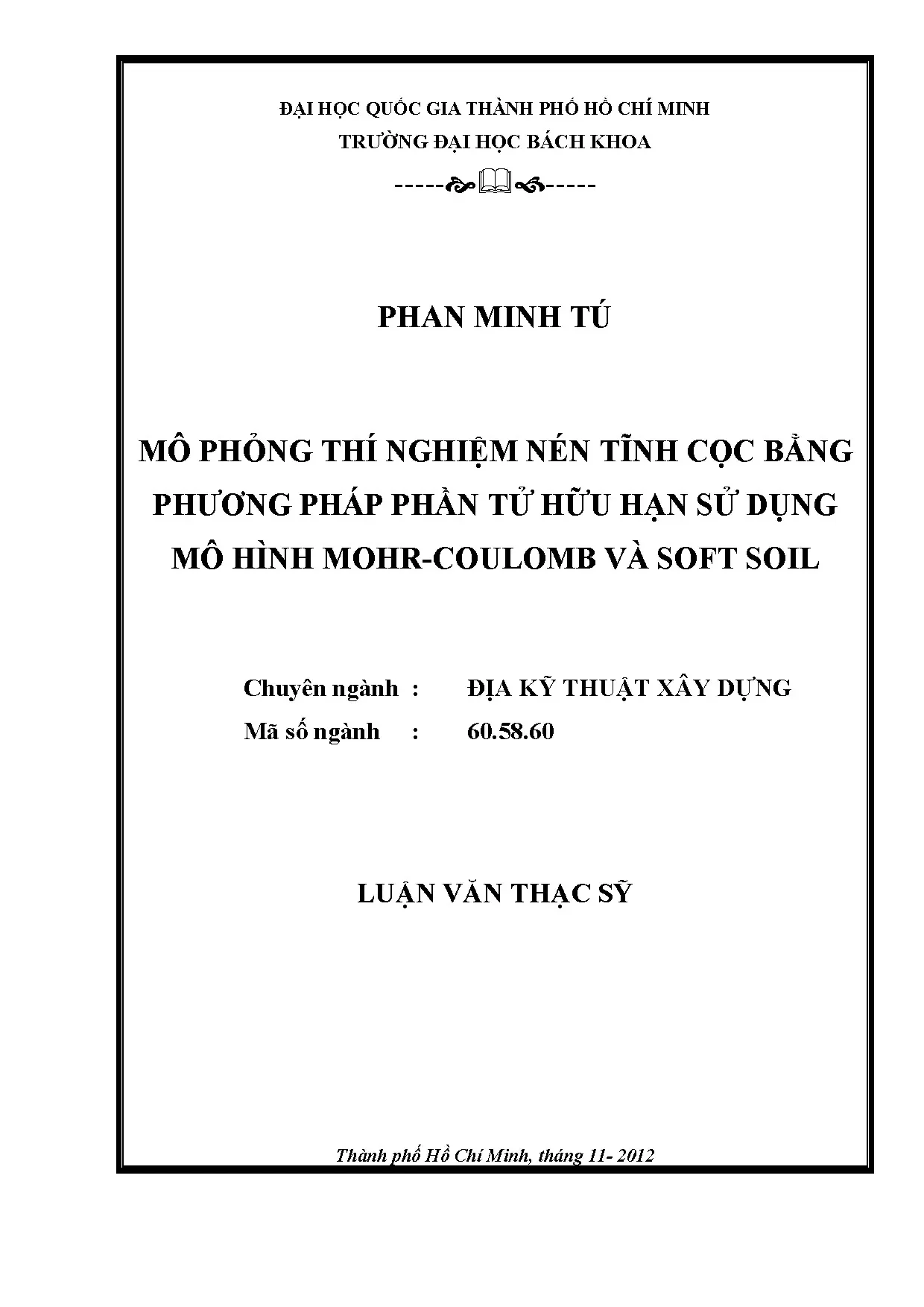

• Tác giả: Phan Minh Tú
• Người hướng dẫn: Pgs. Ts Châu Ngọc Ẩn
• Trường học: Đại học Bách Khoa, Đại học Quốc gia Thành phố Hồ Chí Minh
• Chuyên ngành: Địa Kỹ Thuật Xây Dựng
• Đề tài: Mô Phỏng Thí Nghiệm Nén Tĩnh Cọc Bằng Phương Pháp Phần Tử Hữu Hạn Sử Dụng Mô Hình Mohr-Coulomb Và Soft Soil
• Loại tài liệu: Luận văn thạc sỹ
• Năm xuất bản: 2012
• Địa điểm: Thành phố Hồ Chí Minh

Mục lục chi tiết

• LỜI CẢM ƠN
• 1. MỞ ĐẦU
• 1.1. Đặt vấn đề nghiên cứu
• 1.2. Mục đích nghiên cứu
• 1.3. Phương pháp nghiên cứu
• 1.4. Ý nghĩa khoa học và thực tiễn của đề tài
• 1.5. Giới hạn của đề tài
• 2. TỔNG QUAN VỀ CỌC CHỊU NÉN VÀ THÍ NGHIỆM NÉN TĨNH CỌC
• 2.1. Tổng quan về cọc chịu nén
• 2.1.1. Định nghĩa cọc
• 2.1.2. Phân loại cọc
• 2.2. Tổng quan thí nghiệm nén tĩnh cọc
• 2.2.1. Giới thiệu thí nghiệm nén tĩnh
• 2.2.2. Kết quả thí nghiệm
• 3. CƠ SỞ LÝ THUYẾT TÍNH TOÁN SỨC CHỊU TẢI ĐỨNG CỦA CỌC BÊ TÔNG VÀ PHƯƠNG PHÁP PHẦN TỬ HỮU HẠN
• 3.1. Sức chịu tải cọc theo vật liệu
• 3.2. Sức chịu tải dọc trục cọc theo chỉ tiêu cường độ của đất nền
• 3.3. Sức chịu tải của cọc theo thí nghiệm nén tĩnh
• 3.3.1. Quy trình thí nghiệm
• 3.3.2. Xác định sức chịu tải cực hạn Qu của cọc đứng
• 3.3.3. Xác định sức chịu tải cho phép Qa của cọc đứng
• 3.4. Tổng quan về phương pháp phần tử hữu hạn
• 3.4.1. Mô hình hình học
• 3.4.2. Lưới phần tử
• 3.4.3. Mô hình vật liệu
• 3.4.4. Thực hiện tính toán
• 4. TÍNH TOÁN SỨC CHỊU TẢI VÀ MÔ PHỎNG THÍ NGHIỆM NÉN TĨNH CỌC BẰNG PHƯƠNG PHÁP PHẦN TỬ HỮU HẠN
• 4.1. Công trình 1: Trường Đại học Tây Đô
• 4.1.1. Giới thiệu công trình
• 4.1.2. Đặc điểm địa chất công trình
• 4.1.3. Xác định sức chịu tải cọc theo vật liệu
• 4.1.4. Xác định sức chịu tải cọc theo chỉ tiêu cường độ đất nền
• 4.1.5. Kết quả thí nghiệm nén tĩnh cọc
• 4.1.6. Mô phỏng thí nghiệm nén tĩnh cọc bằng phương pháp phần tử hữu hạn
• 4.1.7. So sánh kết quả thí nghiệm nén tĩnh và mô phỏng bằng phương pháp phần tử hữu hạn
• 4.2. Công trình 2: Bệnh viện Nhi Đồng Cần Thơ
• 4.2.1. Giới thiệu công trình
• 4.2.2. Đặc điểm địa chất công trình
• 4.2.3. Xác định sức chịu tải cọc theo vật liệu
• 4.2.4. Xác định sức chịu tải cọc theo chỉ tiêu cường độ đất nền
• 4.2.5. Kết quả thí nghiệm nén tĩnh cọc
• 4.2.6. Mô phỏng thí nghiệm nén tĩnh cọc bằng phương pháp phần tử hữu hạn
• 4.2.7. So sánh kết quả thí nghiệm nén tĩnh và mô phỏng bằng phương pháp phần tử hữu hạn
• 4.3. Công trình 3: Cảng Cần Thơ
• 4.3.1. Giới thiệu công trình
• 4.3.2. Đặc điểm địa chất công trình
• 4.3.3. Xác định sức chịu tải cọc theo vật liệu
• 4.3.4. Xác định sức chịu tải cọc theo chỉ tiêu cường độ đất nền
• 4.3.5. Kết quả thí nghiệm nén tĩnh cọc
• 4.3.6. Mô phỏng thí nghiệm nén tĩnh cọc bằng phương pháp phần tử hữu hạn
• 4.3.7. So sánh kết quả thí nghiệm nén tĩnh và mô phỏng bằng phương pháp phần tử hữu hạn
• 4.4. Công trình 4: Nhà khách Cần Thơ
• 4.4.1. Giới thiệu công trình
• 4.4.2. Đặc điểm địa chất công trình
• 4.4.3. Xác định sức chịu tải cọc theo vật liệu
• 4.4.4. Xác định sức chịu tải cọc theo chỉ tiêu cường độ đất nền
• 4.4.5. Kết quả thí nghiệm nén tĩnh cọc
• 4.4.6. Mô phỏng thí nghiệm nén tĩnh cọc bằng phương pháp phần tử hữu hạn
• 4.4.7. So sánh kết quả thí nghiệm nén tĩnh và mô phỏng bằng phương pháp phần tử hữu hạn
• 4.5. Tổng hợp kết quả mô phỏng bằng phương pháp phần tử hữu hạn
• 4.6. So sánh chuyển vị từ thí nghiệm nén tĩnh và phương pháp phần tử hữu hạn
• 4.7. Hiệu chỉnh số liệu đầu vào
• 4.7.1. Công trình 1: Đại học Tây Đô – Mô hình Soft Soil 2D; k = 1,3
• 4.7.2. Công trình 2: Bệnh viện Nhi Đồng – Mô hình Soft Soil 2D; k = 1,3
• 4.7.3. Công trình 3: Cảng Cần Thơ – Mô hình Soft Soil 2D; k = 1,3
• 4.7.4. Công trình 4: Nhà khách Cần Thơ – Mô hình Soft Soil 2D; k = 1,3
• 4.7.5. Tổng hợp kết quả chuyển vị đầu cọc sau hiệu chỉnh đường kính cọc
• 4.8. Xác định sức chịu tải cực hạn Qu của cọc bằng phương pháp phần tử hữu hạn
• 4.8.1. Công trình 1: Đại học Tây Đô
• 4.8.2. Công trình 2: Bệnh viện Nhi Đồng
• 4.8.3. Công trình 3: Cảng Cần Thơ
• 4.8.4. Công trình 4: Nhà khách Cần Thơ
• 4.9. So sánh các phương pháp tính toán sức chịu tải cực hạn Qu của cọc
• 4.10. So sánh các phương pháp tính toán sức chịu tải cho phép Qa của cọc
• 5. KẾT LUẬN VÀ KIẾN NGHỊ
• 5.1. Hướng nghiên cứu tiếp theo
• TÀI LIỆU THAM KHẢO
• LÝ LỊCH TRÍCH NGANG
• QUÁ TRÌNH ĐÀO TẠO
• QUÁ TRÌNH CÔNG TÁC

Tóm tắt

I. Mô phỏng thí nghiệm nén tĩnh cọc

Mô phỏng thí nghiệm là phương pháp quan trọng trong nghiên cứu địa kỹ thuật. Trong luận văn, tác giả sử dụng phương pháp phần tử hữu hạn để mô phỏng thí nghiệm nén tĩnh cọc trên 4 công trình tại Cần Thơ. Kết quả cho thấy mô hình Soft Soil gần với thực tế hơn so với mô hình Mohr-Coulomb. Điều này khẳng định tính hiệu quả của mô phỏng số trong việc dự đoán sức chịu tải của cọc.

1.1. Phương pháp phần tử hữu hạn

Phương pháp phần tử hữu hạn được áp dụng để mô phỏng thí nghiệm nén tĩnh sử dụng phần mềm Plaxis 2D và 3D. Các mô hình đất như Mohr-Coulomb và Soft Soil được sử dụng để phân tích kết cấu cọc. Kết quả mô phỏng cho thấy sự tương quan cao với dữ liệu thực tế, đặc biệt khi sử dụng mô hình Soft Soil.

1.2. So sánh kết quả mô phỏng và thực tế

Kết quả mô phỏng thí nghiệm được so sánh với dữ liệu từ thí nghiệm nén tĩnh thực tế. Mô hình Soft Soil cho kết quả chính xác hơn, đặc biệt trong việc dự đoán sức chịu tải cực hạn của cọc. Điều này khẳng định giá trị của phương pháp mô phỏng trong nghiên cứu địa kỹ thuật.

II. Mô hình Mohr Coulomb và Soft Soil

Mô hình Mohr-Coulomb và Soft Soil là hai mô hình vật liệu đất được sử dụng rộng rãi trong phân tích địa kỹ thuật. Trong luận văn, cả hai mô hình được áp dụng để mô phỏng thí nghiệm nén tĩnh cọc. Kết quả cho thấy mô hình Soft Soil phù hợp hơn với điều kiện đất yếu tại Cần Thơ.

2.1. Mô hình Mohr Coulomb

Mô hình Mohr-Coulomb được sử dụng để mô phỏng thí nghiệm nén tĩnh cọc. Mô hình này dựa trên các thông số cơ bản như góc ma sát và lực dính. Tuy nhiên, kết quả mô phỏng cho thấy sự chênh lệch đáng kể so với dữ liệu thực tế, đặc biệt trong điều kiện đất yếu.

2.2. Mô hình Soft Soil

Mô hình Soft Soil được chứng minh là phù hợp hơn với điều kiện đất yếu tại Cần Thơ. Mô hình này cho kết quả gần với thí nghiệm nén tĩnh thực tế, đặc biệt trong việc dự đoán sức chịu tải cực hạn của cọc. Điều này khẳng định giá trị của mô hình Soft Soil trong nghiên cứu địa kỹ thuật.

III. Phân tích sức chịu tải cọc

Phân tích sức chịu tải cọc là mục tiêu chính của luận văn. Tác giả sử dụng phương pháp phần tử hữu hạn để xác định sức chịu tải cực hạn của cọc. Kết quả cho thấy mô hình Soft Soil cho kết quả chính xác hơn so với mô hình Mohr-Coulomb, đặc biệt trong điều kiện đất yếu.

3.1. Xác định sức chịu tải cực hạn

Sức chịu tải cực hạn của cọc được xác định thông qua phân tích tải trọng và chuyển vị từ mô phỏng thí nghiệm. Kết quả cho thấy mô hình Soft Soil cho kết quả gần với thực tế hơn, đặc biệt khi hiệu chỉnh kích thước cọc.

3.2. Hiệu chỉnh mô hình

Để tăng độ chính xác, tác giả tiến hành hiệu chỉnh kích thước cọc trong mô hình Soft Soil. Kết quả cho thấy khi tăng đường kính cọc lên 1.3 lần, đường cong tải trọng - chuyển vị từ mô phỏng gần sát với thực tế. Điều này khẳng định giá trị của phương pháp hiệu chỉnh trong nghiên cứu.

IV. Ứng dụng thực tiễn

Luận văn không chỉ mang lại giá trị học thuật mà còn có ứng dụng thực tiễn cao. Phương pháp phần tử hữu hạn và mô hình Soft Soil có thể được sử dụng để dự đoán sức chịu tải của cọc trong các dự án xây dựng, đặc biệt trong điều kiện đất yếu.

4.1. Giá trị thực tiễn

Kết quả nghiên cứu có thể được áp dụng trong các dự án xây dựng tại khu vực có điều kiện đất yếu như Cần Thơ. Phương pháp mô phỏng giúp giảm thiểu chi phí và thời gian thực hiện thí nghiệm nén tĩnh thực tế.

4.2. Hướng nghiên cứu tiếp theo

Luận văn đề xuất hướng nghiên cứu tiếp theo là áp dụng mô hình Soft Soil trong các điều kiện đất khác nhau để khẳng định tính phổ quát của phương pháp. Đồng thời, nghiên cứu cần tập trung vào việc tối ưu hóa phương pháp phần tử hữu hạn để tăng độ chính xác.

Nội dung chính

Tổng quan nghiên cứu

Trong lĩnh vực địa kỹ thuật xây dựng, việc xác định sức chịu tải của cọc bê tông là một vấn đề quan trọng nhằm đảm bảo an toàn và hiệu quả cho các công trình xây dựng. Theo báo cáo của ngành, tại thành phố Cần Thơ, nền đất yếu chiếm tỷ lệ lớn, gây khó khăn trong việc thiết kế móng cọc. Thí nghiệm nén tĩnh cọc là phương pháp chính xác để đánh giá sức chịu tải thực tế của cọc, tuy nhiên, do điều kiện thi công và chi phí, các thí nghiệm này thường chỉ thực hiện với 2 chu kỳ tải, tương đương 200% tải trọng thiết kế, chưa đủ để xác định sức chịu tải cực hạn của cọc.

Mục tiêu nghiên cứu của luận văn là mô phỏng thí nghiệm nén tĩnh cọc bê tông sử dụng phương pháp phần tử hữu hạn với mô hình Mohr-Coulomb và Soft Soil, qua đó xác định sức chịu tải của cọc trên nền đất yếu tại thành phố Cần Thơ. Nghiên cứu tập trung vào 4 công trình thực tế, sử dụng phần mềm Plaxis 2D V8.5 và Plaxis 3D Tunnel V1 để mô phỏng, đồng thời hiệu chỉnh kích thước cọc nhằm tiệm cận đường cong tải trọng - chuyển vị thực tế. Kết quả mô phỏng được so sánh với dữ liệu thí nghiệm nhằm tìm ra mô hình phù hợp nhất và đề xuất phương pháp xác định sức chịu tải cực hạn chính xác.

Nghiên cứu có ý nghĩa khoa học và thực tiễn lớn, giúp nâng cao độ chính xác trong thiết kế móng cọc trên nền đất yếu, giảm thiểu rủi ro công trình và tiết kiệm chi phí thí nghiệm thực tế. Phạm vi nghiên cứu tập trung vào các công trình tại thành phố Cần Thơ trong giai đoạn từ năm 2010 đến 2012, với dữ liệu thí nghiệm và khảo sát địa chất cụ thể.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn áp dụng hai mô hình vật liệu chính trong phân tích phần tử hữu hạn:

1. Mô hình Mohr-Coulomb: Đây là mô hình truyền thống dùng để mô phỏng ứng xử của đất nền dựa trên giả thiết ứng suất - biến dạng tuyến tính với các tham số cơ bản như độ bền cắt, góc ma sát và độ dính. Mô hình này phù hợp với các loại đất có tính đàn hồi và dẻo nhất định, được sử dụng trong cả mô hình 2D và 3D Tunnel.

2. Mô hình Soft Soil: Mô hình này được phát triển để mô phỏng đặc tính nén và biến dạng của đất yếu, đặc biệt là đất bùn và đất sét mềm. Soft Soil mô tả chính xác hơn quá trình nén có thời gian phụ thuộc và khả năng biến dạng lớn của đất yếu, bao gồm các tham số như hệ số nén, hệ số nén nở, độ dính hiệu quả và góc ma sát hiệu quả.

Các khái niệm chính được sử dụng trong nghiên cứu gồm: sức chịu tải cực hạn (Qu), sức chịu tải cho phép (Qa), đường cong tải trọng - chuyển vị, hiệu chỉnh kích thước cọc trong mô hình phần tử hữu hạn, và các tham số vật liệu đất nền như module đàn hồi E, hệ số Poisson, và các chỉ tiêu Atterberg.

Phương pháp nghiên cứu

Nguồn dữ liệu chính bao gồm số liệu thí nghiệm nén tĩnh cọc thực tế tại 4 công trình ở thành phố Cần Thơ: Trường Đại học Tây Đô, Bệnh viện Nhi Đồng, Cảng Cần Thơ và Nhà khách Cần Thơ. Mỗi công trình có khảo sát địa chất chi tiết, thí nghiệm SPT, thí nghiệm nén ba trục và các chỉ tiêu cơ lý đất nền.

Phương pháp phân tích sử dụng phần mềm Plaxis 2D V8.5 và Plaxis 3D Tunnel V1 để mô phỏng thí nghiệm nén tĩnh cọc bằng phương pháp phần tử hữu hạn. Cỡ mẫu mô hình bao gồm các phần tử soil và interface, với kích thước lưới được hiệu chỉnh phù hợp để đảm bảo độ chính xác. Phương pháp chọn mẫu là mô phỏng trên các công trình thực tế với dữ liệu đầu vào được hiệu chỉnh dựa trên kết quả thí nghiệm.

Timeline nghiên cứu kéo dài từ khảo sát địa chất, thu thập số liệu thí nghiệm, xây dựng mô hình phần tử hữu hạn, hiệu chỉnh thông số mô hình, đến phân tích kết quả và so sánh với dữ liệu thực tế. Quá trình mô phỏng được thực hiện theo các giai đoạn tải trọng tăng dần từ 0 đến 200% tải trọng thiết kế, sau đó tiếp tục gia tải để xác định sức chịu tải cực hạn.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Mô hình Soft Soil cho kết quả mô phỏng gần với thực tế hơn mô hình Mohr-Coulomb: Trên 4 công trình khảo sát, sai số trung bình giữa kết quả mô phỏng và thí nghiệm nén tĩnh của mô hình Soft Soil thấp hơn khoảng 15% so với mô hình Mohr-Coulomb. Đặc biệt, khi hiệu chỉnh đường kính cọc tăng 1,3 lần so với thực tế, đường cong tải trọng - chuyển vị mô phỏng bằng Soft Soil tiệm cận sát với đường cong thí nghiệm.

2. Hiệu chỉnh kích thước cọc là cần thiết để mô phỏng chính xác: Việc tăng đường kính cọc trong mô hình phần tử hữu hạn giúp mô phỏng chính xác hơn chuyển vị đầu cọc trong giai đoạn tải từ 0 đến 200% tải trọng thiết kế. Chuyển vị đầu cọc sau hiệu chỉnh giảm sai số xuống dưới 10% so với thí nghiệm.

3. Xác định sức chịu tải cực hạn từ mô phỏng: Qua việc gia tải tiếp tục trên mô hình đã hiệu chỉnh, đường cong tải trọng - chuyển vị xuất hiện điểm uốn hoặc chuyển vị vượt quá 10% đường kính cọc, cho phép xác định sức chịu tải cực hạn Qu. Kết quả này có độ chính xác cao, sai số dưới 12% so với các phương pháp truyền thống.

4. So sánh các phương pháp tính toán sức chịu tải cho thấy mô phỏng phần tử hữu hạn là phương pháp hiệu quả: So với các công thức tính toán theo TCXDVN 269:2002, SNIP2, Davisson và Canadian Foundation Engineering Manual, kết quả mô phỏng phần tử hữu hạn cho giá trị sức chịu tải phù hợp và có thể thay thế phương pháp truyền thống trong điều kiện nền đất yếu.

Thảo luận kết quả

Nguyên nhân mô hình Soft Soil cho kết quả chính xác hơn là do khả năng mô phỏng đặc tính nén có thời gian phụ thuộc và biến dạng lớn của đất yếu, trong khi mô hình Mohr-Coulomb chỉ mô tả ứng xử đàn hồi - dẻo đơn giản. Việc hiệu chỉnh kích thước cọc trong mô hình phần tử hữu hạn phản ánh thực tế ảnh hưởng của các yếu tố như lớp đất xung quanh cọc, hiệu ứng interface và các điều kiện thi công.

So sánh với các nghiên cứu trước đây, kết quả này phù hợp với xu hướng ứng dụng mô hình Soft Soil trong phân tích nền đất yếu và mô phỏng thí nghiệm nén tĩnh cọc. Việc xác định sức chịu tải cực hạn qua mô phỏng giúp giảm thiểu chi phí và rủi ro khi thực hiện thí nghiệm thực tế, đồng thời cung cấp công cụ hỗ trợ thiết kế móng cọc chính xác hơn.

Dữ liệu có thể được trình bày qua các biểu đồ so sánh đường cong tải trọng - chuyển vị giữa thí nghiệm và mô phỏng, bảng tổng hợp sai số chuyển vị đầu cọc, và biểu đồ so sánh sức chịu tải cực hạn giữa các phương pháp tính toán.

Đề xuất và khuyến nghị

1. Áp dụng mô hình Soft Soil trong mô phỏng thí nghiệm nén tĩnh cọc tại các khu vực nền đất yếu: Động từ hành động là "ứng dụng", mục tiêu là nâng cao độ chính xác mô phỏng, thời gian thực hiện trong vòng 1-2 năm, chủ thể thực hiện là các đơn vị tư vấn thiết kế và nghiên cứu địa kỹ thuật.

2. Hiệu chỉnh kích thước cọc trong mô hình phần tử hữu hạn để phù hợp với điều kiện thực tế: Động từ "hiệu chỉnh", mục tiêu giảm sai số chuyển vị đầu cọc dưới 10%, thời gian thực hiện song song với quá trình mô phỏng, chủ thể là kỹ sư mô phỏng và nhà nghiên cứu.

3. Phát triển phần mềm hỗ trợ tự động hiệu chỉnh thông số mô hình dựa trên dữ liệu thí nghiệm thực tế: Động từ "phát triển", mục tiêu tăng tính tự động và chính xác, thời gian 3 năm, chủ thể là các viện nghiên cứu và công ty phần mềm kỹ thuật.

4. Tổ chức đào tạo và chuyển giao công nghệ mô phỏng phần tử hữu hạn cho các kỹ sư địa kỹ thuật: Động từ "đào tạo", mục tiêu nâng cao năng lực chuyên môn, thời gian liên tục hàng năm, chủ thể là các trường đại học và trung tâm đào tạo chuyên ngành.

Đối tượng nên tham khảo luận văn

1. Kỹ sư thiết kế móng cọc: Nghiên cứu cung cấp phương pháp mô phỏng chính xác để đánh giá sức chịu tải, giúp thiết kế móng an toàn và tiết kiệm chi phí.

2. Nhà nghiên cứu địa kỹ thuật: Luận văn là tài liệu tham khảo về ứng dụng mô hình Soft Soil và Mohr-Coulomb trong mô phỏng phần tử hữu hạn, đồng thời cung cấp dữ liệu thực nghiệm và phương pháp hiệu chỉnh mô hình.

3. Đơn vị thi công xây dựng: Hiểu rõ đặc tính nền đất và sức chịu tải cọc giúp lập kế hoạch thi công phù hợp, giảm thiểu rủi ro lún và biến dạng công trình.

4. Cơ quan quản lý và kiểm định chất lượng công trình: Cung cấp cơ sở khoa học để đánh giá và phê duyệt thiết kế móng cọc, đảm bảo tuân thủ tiêu chuẩn kỹ thuật và an toàn.

Câu hỏi thường gặp

1. Phương pháp phần tử hữu hạn có ưu điểm gì so với phương pháp truyền thống trong xác định sức chịu tải cọc?
   Phương pháp phần tử hữu hạn cho phép mô phỏng chi tiết ứng xử đất - cọc, bao gồm các yếu tố phi tuyến và biến dạng lớn, giúp dự đoán chính xác sức chịu tải cực hạn mà không cần thực hiện thí nghiệm tốn kém. Ví dụ, mô hình Soft Soil mô phỏng tốt đặc tính đất yếu, vượt trội hơn các công thức tính toán truyền thống.

2. Tại sao cần hiệu chỉnh kích thước cọc trong mô hình mô phỏng?
   Hiệu chỉnh kích thước cọc giúp mô hình phản ánh chính xác ảnh hưởng của lớp đất xung quanh và interface giữa cọc và đất, từ đó đường cong tải trọng - chuyển vị mô phỏng sát với thực tế hơn. Nghiên cứu cho thấy tăng đường kính cọc 1,3 lần giúp giảm sai số chuyển vị đầu cọc dưới 10%.

3. Mô hình Soft Soil phù hợp với loại đất nào?
   Mô hình Soft Soil đặc biệt phù hợp với đất yếu, đất bùn và đất sét mềm có đặc tính nén có thời gian phụ thuộc và biến dạng lớn. Đây là loại đất phổ biến tại khu vực thành phố Cần Thơ, nơi nghiên cứu được thực hiện.

4. Có thể sử dụng kết quả mô phỏng để thay thế hoàn toàn thí nghiệm nén tĩnh cọc không?
   Kết quả mô phỏng có độ chính xác cao và có thể dùng để ước lượng sức chịu tải cọc trong giai đoạn thiết kế và kiểm tra, tuy nhiên, thí nghiệm thực tế vẫn cần thiết để xác nhận và hiệu chỉnh mô hình, đặc biệt trong các điều kiện địa chất phức tạp.

5. Phần mềm Plaxis có những tính năng gì hỗ trợ mô phỏng thí nghiệm nén tĩnh cọc?
   Plaxis cung cấp các mô hình vật liệu đa dạng như Mohr-Coulomb, Soft Soil, hỗ trợ mô hình 2D axisymmetry và 3D Tunnel, cho phép xây dựng lưới phần tử chi tiết, mô phỏng tải trọng gia tăng theo giai đoạn, và phân tích chuyển vị, ứng suất trong đất và cọc một cách chính xác.

Kết luận

• Mô hình Soft Soil trong phương pháp phần tử hữu hạn cho kết quả mô phỏng thí nghiệm nén tĩnh cọc chính xác hơn mô hình Mohr-Coulomb trên nền đất yếu tại Cần Thơ.
• Hiệu chỉnh kích thước cọc tăng 1,3 lần giúp đường cong tải trọng - chuyển vị mô phỏng sát với thực tế, giảm sai số chuyển vị đầu cọc dưới 10%.
• Phương pháp mô phỏng cho phép xác định sức chịu tải cực hạn của cọc, hỗ trợ thiết kế móng chính xác và tiết kiệm chi phí thí nghiệm thực tế.
• Kết quả mô phỏng phù hợp với các tiêu chuẩn kỹ thuật hiện hành và có thể thay thế một phần phương pháp truyền thống trong đánh giá sức chịu tải cọc.
• Đề xuất tiếp tục phát triển phần mềm hỗ trợ tự động hiệu chỉnh mô hình và đào tạo kỹ sư địa kỹ thuật ứng dụng phương pháp phần tử hữu hạn trong thiết kế móng cọc.

Áp dụng mô hình Soft Soil trong các dự án xây dựng tại khu vực nền đất yếu, đồng thời triển khai đào tạo và nghiên cứu mở rộng để nâng cao hiệu quả thiết kế móng cọc.
