Mô Hình Hóa và Thiết Kế Bộ Điều Khiển Chất Lượng Hệ Thống

Tổng quan về giáo trình

Tài liệu học tập và hướng dẫn thực hành "Mô Hình Hóa và Thiết Kế Bộ Điều Khiển Chất Lượng Hệ Thống" là tài liệu chuyên khảo được biên soạn phục vụ học phần Cơ sở hệ thống tự động (Lý thuyết điều khiển tự động) trong chương trình đào tạo kỹ sư các ngành Kỹ thuật Điều khiển và Tự động hóa, Kỹ thuật Cơ điện tử, Kỹ thuật Cơ khí và Kỹ thuật Điện - Điện tử. Tài liệu định hình cấu trúc học tập dựa trên bộ phiếu học tập cá nhân/nhóm (mẫu biểu BM01), được phụ trách chuyên môn bởi các giảng viên Nguyễn Anh Tú và Nhữ Quý Thơ.

Mục tiêu đào tạo của tài liệu được chuẩn hóa thành ba chuẩn đầu ra cốt lõi (Learning Outcomes):

  • Chuẩn đầu ra L1: Khả năng thiết lập mô hình toán học cho các đối tượng vật lý thực tế và tìm đáp ứng thời gian của hệ thống dưới tác động của tín hiệu vào.
  • Chuẩn đầu ra L2: Khả năng khảo sát, đánh giá định lượng sự phụ thuộc của chất lượng đáp ứng động học khi các thông số vật lý của đối tượng thay đổi trong các dải giá trị xác định.
  • Chuẩn đầu ra L3: Kỹ năng tổng hợp, thiết lập cấu trúc và tham số cho các bộ điều khiển phản hồi kinh điển (P, PI, PD, PID, sớm pha, trễ pha, sớm trễ pha) nhằm đáp ứng các tiêu chuẩn chất lượng điều khiển vị trí và ổn định hệ thống.

Tài liệu tiếp cận theo phương pháp học tập dựa trên nhiệm vụ kỹ thuật (Problem-Based / Project-Based Learning). Cấu trúc tài liệu chia tách thành các đề tài độc lập tương ứng với các mô hình cơ học - điện cơ điển hình, kết hợp giữa cơ sở giải tích toán học và công cụ mô phỏng số trên môi trường máy tính với phần mềm Matlab. Điểm đặc trưng của tài liệu là tính định lượng cao, mỗi nhiệm vụ đều cung cấp hệ thống tham số vật lý cụ thể, dải biến thiên xác định và quy chuẩn đánh giá rõ ràng thông qua sản phẩm bài thu hoạch và tập lệnh mô phỏng.

Nội dung kiến thức cốt lõi

Các chương và mô hình hệ thống chính

Nội dung nghiên cứu trong tài liệu được triển khai xoay quanh 4 mô hình hệ thống vật lý kinh điển trong lý thuyết điều khiển tự động, đi kèm các thuật toán bù và điều khiển tuyến tính:

  1. Hệ thống điều khiển vị trí góc trục động cơ điện một chiều (DC Motor Position Control):

    • Mô tả đối tượng: Động cơ DC điều khiển bằng điện áp phần ứng ($V$), đầu ra là góc quay vị trí trục động cơ ($\theta$). Rotor và trục truyền động mặc định là liên kết cứng.
    • Hệ thống tham số: Mô-men quán tính rotor $J$, hệ số ma sát nhớt $b = 0.1\text{ Nms}$, hệ số sức điện động và mô-men $K = K_e = K_t = 0.01\text{ Nm/Amp}$, điện trở phần ứng $R = 1\ \Omega$, điện cảm $L = 0.5\text{ H}$.
    • Nội dung khảo sát biến thiên (L2): Đánh giá đáp ứng hệ thống khi thay đổi hệ số cản nhớt $b$ từ $0.1$ đến $10\text{ Nm/Amp}$, điện trở $R$ từ $1$ đến $100\ \Omega$, điện cảm $L$ từ $0.5$ đến $5\text{ H}$, và biến thiên mô-men quán tính rotor $J$.
    • Thuật toán điều khiển (L3): Thiết lập và khảo sát bộ điều khiển PID, PI, sớm pha (Lead compensator), trễ pha (Lag compensator), và sớm - trễ pha (Lead-Lag compensator).

  2. Mô hình hệ thống treo tích cực ô tô 1/4 (Quarter-Car Active Suspension System):

    • Mô tả đối tượng: Mô hình hai bậc tự do gồm khối lượng được treo (thân xe) và khối lượng không được treo (cầu xe/bánh xe). Đầu vào điều khiển là lực tác động chủ động ($u$) từ cơ cấu chấp hành.
    • Hệ thống tham số: Khối lượng thân xe $M_1 = 2500\text{ kg}$, khối lượng vật treo $M_2 = 320\text{ kg}$, độ cứng lò xo hệ thống treo $K_1 = 80{,}000\text{ N/m}$, độ cứng lốp xe $K_2 = 500{,}000\text{ N/m}$, hệ số cản giảm chấn treo $b_1 = 350\text{ Ns/m}$, hệ số cản lốp xe $b_2 = 15{,}020\text{ Ns/m}$.
    • Nội dung khảo sát biến thiên (L2): Khảo sát đáp ứng theo độ cứng $K_1$ (từ $10{,}000$ đến $20{,}000\text{ N/m}$), độ cứng $K_2$ (từ $100{,}000$ đến $1{,}000{,}000\text{ N/m}$), hệ số cản $b_1$ (từ $100$ đến $1000\text{ Ns/m}$), và hệ số cản $b_2$ (từ $10$ đến $100\text{ Ns/m}$).
    • Thuật toán điều khiển (L3): Bộ điều khiển PID, PI, sớm pha, trễ pha, sớm trễ pha nhằm ổn định dao động thân xe và duy trì bám đường.

  3. Hệ con lắc ngược gắn trên xe đẩy (Inverted Pendulum on a Cart):

    • Mô tả đối tượng: Đối tượng phi tuyến, mất ổn định tự nhiên, gồm một xe đẩy chuyển động tịnh tiến chịu lực kéo ($F$) và một thanh lắc quay tự do quanh trục gắn trên xe. Đầu ra khảo sát gồm tọa độ xe ($x$) và góc lệch của thanh lắc so với phương thẳng đứng ($\theta$).
    • Hệ thống tham số: Khối lượng xe $M = 0.5\text{ kg}$, khối lượng thanh lắc $m = 0.2\text{ kg}$, hệ số ma sát trượt của xe $b = 0.1\text{ N/m/sec}$, khoảng cách từ trục quay tới trọng tâm thanh lắc $l = 0.3\text{ m}$, mô-men quán tính thanh lắc đối với trọng tâm $I = 0.006\text{ kg}\cdot\text{m}^2$.
    • Nội dung khảo sát biến thiên (L2): Khảo sát động học theo chiều dài thanh lắc $l$, khối lượng thanh lắc $m$, và khối lượng xe đẩy $M$ thay đổi từ $0.5$ đến $5\text{ kg}$.
    • Thuật toán điều khiển (L3): Thiết kế bộ điều khiển PID, PI, PD, mạng sớm pha, trễ pha, sớm - trễ pha để giữ cân bằng điểm làm việc không ổn định và định vị vị trí xe.

  4. Hệ thống bóng và thanh dầm (Ball and Beam System):

    • Mô tả đối tượng: Hệ thống điều khiển vị trí bóng lăn tự do trên thanh dầm nghiêng, góc nghiêng của dầm ($\alpha$) được truyền động bởi động cơ servo thông qua cánh tay đòn với góc quay servo ($\theta$).
    • Hệ thống tham số: Khối lượng quả cầu $M = 0.11\text{ kg}$, bán kính quả cầu $R = 0.015\text{ m}$, độ lệch cánh tay đòn kết nối $d = 0.03\text{ m}$, gia tốc trọng trường $g = 9.8\text{ m/s}^2$, chiều dài thanh dầm $L = 1.0\text{ m}$, mô-men quán tính quả cầu $J = 9.99\times 10^{-6}\text{ kg}\cdot\text{m}^2$. Biến trạng thái gồm vị trí quả bóng trên dầm ($r$) và góc dầm ($\alpha$).
    • Nội dung khảo sát biến thiên (L2): Khảo sát đáp ứng hệ thống khi chiều dài thanh dầm thay đổi từ $1$ đến $5\text{ m}$, khi thay đổi bán kính khớp đòn servo (Gear radius) và khối lượng quả bóng $M$.
    • Thuật toán điều khiển (L3): Thiết kế các cấu trúc PID, PI, PD, sớm pha, trễ pha và sớm trễ pha để điều khiển bám vị trí điểm đặt của quả bóng.

Kiến thức nền tảng được xây dựng

Chương trình học xây dựng hệ thống lý thuyết nền tảng vững chắc thông qua việc ứng dụng trực tiếp các định luật vật lý vào kỹ thuật điều khiển:

  • Mô hình hóa hệ thống vật lý: Vận dụng định luật Kirchhoff cho mạch điện phần ứng (phương trình vi phân bậc nhất dòng điện - điện áp) và định luật II Newton, định luật D'Alembert hoặc phương trình Euler-Lagrange cho các cơ cấu chuyển động quay và tịnh tiến.
  • Toán tử Laplace và Hàm truyền đạt (Transfer Function): Chuyển đổi phương trình vi phân mô tả hệ thống sang miền tần số phức $s$, rút ra hàm truyền đạt giữa tín hiệu đầu ra và tín hiệu đầu vào $G(s) = Y(s)/U(s)$.
  • Phân tích miền thời gian: Đánh giá tính ổn định, thời gian quá độ ($t_s$), thời gian tăng ($t_r$), độ quá điều chỉnh (Overshoot - $%OS$), và sai số xác lập ($e_{ss}$) dưới tác động của tín hiệu hàm nấc (step input) hoặc xung (impulse).
  • Lý thuyết bù tần số và điều khiển phản hồi: Phân tích quỹ đạo nghiệm số (Root Locus) và biểu đồ Bode để xác định vị trí các cực/zero cần bù thông qua các khâu sớm pha ($G_c(s) = \frac{s + 1/T}{s + 1/(\alpha T)}, \alpha < 1$), khâu trễ pha ($\beta > 1$), hoặc chỉnh định tham số $K_p, K_i, K_d$.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical Skills): Kỹ năng lập trình thuật toán, xây dựng mô hình khối Simulink và viết kịch bản (.m script) trên phần mềm Matlab để giải hệ phương trình vi phân phi tuyến/tuyến tính và mô phỏng hệ thống vòng kín.
  • Kỹ năng phân tích (Analytical Skills): Năng lực khảo sát độ nhạy tham số, so sánh định lượng chất lượng động học khi tham số thực tế của hệ thống bị suy giảm hoặc thay đổi so với thông số danh định.
  • Kỹ năng thực hành chuyên môn (Practical Competencies): Kỹ năng tổng hợp báo cáo kỹ thuật hoàn chỉnh (Bài thu hoạch), biện luận kết quả mô phỏng và kỹ năng thuyết trình, bảo vệ giải pháp thiết kế điều khiển trước hội đồng giảng viên.

Phương pháp giảng dạy và học tập

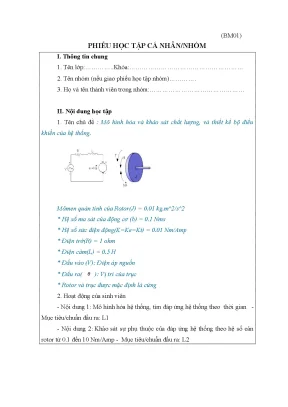

Tài liệu áp dụng phương pháp sư phạm định hướng thực hành và làm việc nhóm thông qua quy chuẩn phiếu bài tập BM01:

  • Hình thức tổ chức: Sinh viên làm việc theo hình thức cá nhân hoặc phân nhóm nghiên cứu. Mỗi nhóm tiếp nhận một phiếu giao nhiệm vụ riêng biệt với các tổ hợp thông số đối tượng và yêu cầu thiết kế bộ điều khiển cụ thể (tránh sự trùng lặp giữa các nhóm nghiên cứu).
  • Case Studies và Bài tập tình huống: Nội dung bài tập không dừng lại ở các bài toán tĩnh mà yêu cầu khảo sát động trên dải tham số rộng. Ví dụ: phân tích hiện tượng mất ổn định khi tăng độ cứng lò xo bánh xe $K_2$ lên $1{,}000{,}000\text{ N/m}$, hoặc khảo sát sự trễ pha nghiêm trọng khi độ tự cảm phần ứng $L$ tăng gấp 10 lần từ $0.5\text{ H}$ lên $5\text{ H}$.
  • Phương pháp đánh giá:
    • Đánh giá quá trình: Kiểm tra tiến độ thực hiện các nội dung L1, L2, L3 theo mốc thời gian quy định trong học kỳ.
    • Đánh giá sản phẩm: Đánh giá bài thu hoạch tiểu luận, mã nguồn và cấu trúc chương trình chạy mô phỏng trên Matlab, độ chính xác của các đồ thị đáp ứng bước nhảy, đồ thị quỹ đạo nghiệm số hoặc tần số.
    • Đánh giá tổng kết: Báo cáo sản phẩm nghiên cứu trực tiếp bằng hình thức thuyết trình và trả lời câu hỏi phản biện trước giảng viên hướng dẫn (Nguyễn Anh Tú, Nhữ Quý Thơ) cùng các sinh viên khác trong lớp.
  • Hướng dẫn tự học: Sinh viên kết hợp tra cứu tài liệu lý thuyết chính là cuốn Sách Cơ sở hệ thống tự động, kết hợp các tài liệu hướng dẫn công cụ Control System Toolbox của Matlab để tự xây dựng các script mô phỏng tham số hóa.

Điểm nổi bật và cập nhật của tài liệu

  • Tính module hóa cao: Tài liệu chuẩn hóa quy trình phân tích và thiết kế hệ thống điều khiển tự động thành một khung mẫu thống nhất gồm 3 bước: Mô hình hóa $\rightarrow$ Đánh giá độ nhạy thông số $\rightarrow$ Thiết kế bộ điều khiển. Khung làm việc này có thể áp dụng tương thích cho nhiều đối tượng điều khiển khác nhau.
  • Đa dạng hóa biến thể tham số: Hệ thống bài tập phân hóa sâu sắc. Đối với cùng một hệ thống cơ điện (như hệ xe và con lắc ngược), các phiếu học tập phân chia khảo sát theo các trục thông số khác nhau (chiều dài cần lắc $l$, khối lượng cần lắc $m$, hoặc khối lượng xe $M$) và yêu cầu các cấu trúc bộ điều khiển khác nhau (PID, PD, sớm trễ pha).
  • Tích hợp sâu công cụ kỹ thuật số: Giáo trình loại bỏ hoàn toàn việc tính toán thủ công đơn thuần đối với các hệ bậc cao, hướng sinh viên sử dụng trực tiếp công cụ tính toán số học trên Matlab để giải quyết các bài toán kỹ thuật phức tạp như hệ 2 bậc tự do của xe ô tô hay hệ phi tuyến con lắc ngược.
  • Liên kết chặt chẽ giữa lý thuyết và kỹ thuật thực tế: Toàn bộ các giá trị thông số trong tài liệu (như khối lượng thân xe $2500\text{ kg}$, điện trở phần ứng $1\ \Omega$, mô men quán tính $9.99\times 10^{-6}\text{ kg}\cdot\text{m}^2$) đều được trích xuất từ các mô hình thiết bị thực tế trong phòng thí nghiệm hoặc kỹ thuật công nghiệp.

Đối tượng sử dụng giáo trình

  • Sinh viên đại học: Tài liệu được thiết kế cho sinh viên năm thứ 3 và năm thứ 4 chuyên ngành Kỹ thuật Điều khiển & Tự động hóa, Kỹ thuật Cơ điện tử, Kỹ thuật Ô tô, Kỹ thuật Điện và Kỹ thuật Cơ khí.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các học phần Toán giải tích, Phương trình vi phân & Phép biến đổi Laplace, Vật lý đại cương (Phần Cơ học và Điện từ), Lý thuyết mạch điện và học phần Cơ sở hệ thống tự động / Lý thuyết điều khiển tuyến tính.
  • Giảng viên: Sử dụng tài liệu như một ngân hàng đề tài bài tập lớn, đồ án môn học hoặc tiểu luận học phần; áp dụng phiếu BM01 để quản lý tiến độ, phân công nhóm và chuẩn hóa tiêu chí chấm điểm theo chuẩn đầu ra L1, L2, L3.
  • Kỹ sư và học viên tự học: Tài liệu là khung hướng dẫn thực hành phù hợp cho các kỹ sư mới bắt đầu nghiên cứu mô phỏng động học hệ thống và thiết kế thuật toán bù pha trên Matlab/Simulink.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Tài liệu phù hợp trực tiếp với sinh viên đại học kỹ thuật đang theo học môn Cơ sở hệ thống tự động hoặc Lý thuyết điều khiển tự động, giảng viên giảng dạy hướng dẫn đồ án/tiểu luận, và người học muốn rèn luyện kỹ năng mô hình hóa hệ thống và lập trình mô phỏng điều khiển trên Matlab.

2. Cần kiến thức nền nào để học tốt tài liệu này?

Người học cần nắm vững kiến thức toán học về biến đổi Laplace, phương pháp lập phương trình vi phân vật lý (định luật Newton, định luật Kirchhoff), các khái niệm cơ bản về hàm truyền đạt, cực, zero, tính ổn định của hệ thống và kỹ năng sử dụng lệnh cơ bản trong môi trường Matlab.

3. Điểm khác biệt của tài liệu này so với các giáo trình lý thuyết khác là gì?

Tài liệu không thuần túy trình bày lý thuyết định tính mà được cấu trúc hóa dưới dạng các nhiệm vụ kỹ thuật cụ thể (Action-Oriented Task). Mỗi nhiệm vụ đều cung cấp thông số thực nghiệm, yêu cầu khảo sát trên dải giá trị rõ ràng và gắn chặt với 3 chuẩn đầu ra đánh giá cụ thể (L1, L2, L3).

4. Làm sao để tự học và hoàn thành tốt các chủ đề trong tài liệu?

Người học nên bắt đầu từ việc tự thiết lập phương trình vi phân của đối tượng trên giấy để đạt chuẩn L1, sau đó viết tập lệnh Matlab (.m file) để vẽ đáp ứng xung/bước nhảy. Tiếp theo, sử dụng vòng lặp trong kịch bản code để quét dải thông số theo yêu cầu của L2. Cuối cùng, áp dụng các phương pháp thiết kế (như quỹ đạo nghiệm số hoặc hàm pidtune/bode) để tìm thông số bộ điều khiển đạt chuẩn L3.

5. Có tài liệu bổ trợ nào kèm theo phiếu học tập không?

Học liệu đi kèm được chỉ định trực tiếp trong tài liệu gồm có: Sách Cơ sở hệ thống tự động (dùng để tra cứu cơ sở lý thuyết và phương pháp thiết kế bộ điều khiển) và Tài liệu hướng dẫn thực hành Matlab (dùng để tra cứu hàm lệnh mô phỏng và vẽ đồ thị chất lượng).

Kết luận

Tài liệu "Mô Hình Hóa và Thiết Kế Bộ Điều Khiển Chất Lượng Hệ Thống" cung cấp một lộ trình thực hành toàn diện từ giai đoạn phân tích vật lý, thiết lập mô hình toán học đến giai đoạn tổng hợp thuật toán điều khiển và kiểm chứng bằng mô phỏng số. Thông qua 4 hệ thống đối tượng thực tế (Động cơ DC, Hệ thống treo ô tô, Con lắc ngược trên xe đẩy, Hệ bóng và thanh dầm) cùng các chuẩn đầu ra L1, L2, L3 rõ ràng, tài liệu giúp sinh viên củng cố vững chắc nền tảng lý thuyết điều khiển tự động và phát triển kỹ năng ứng dụng công cụ Matlab giải quyết các bài toán kỹ thuật thực tế. Để đạt hiệu quả học tập cao nhất, người học cần kết hợp chặt chẽ việc nghiên cứu Sách Cơ sở hệ thống tự động với việc thực hành tính toán, mô phỏng trực tiếp trên máy tính.
