Giới thiệu dự án

Công tác quản lý nhà nước về đất đai đóng vai trò then chốt trong sự phát triển kinh tế - xã hội bền vững tại Việt Nam. Theo quy định của Luật Đất đai năm 2013 và các thông tư kỹ thuật của Bộ Tài nguyên và Môi trường (Bộ TN&MT), việc xây dựng hệ thống hồ sơ địa chính và bản đồ địa chính chính quy là nền tảng pháp lý bắt buộc để thực hiện các quyền đăng ký, cấp Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ), giao đất, cho thuê đất, đền bù giải phóng mặt bằng và quy hoạch không gian lãnh thổ. Tại các địa phương miền núi, tỷ lệ phủ sóng bản đồ địa chính số có tọa độ chuẩn xác còn nhiều khoảng trống; theo thống kê của Tổng cục Quản lý đất đai, hơn 30% diện tích đất nông - lâm nghiệp tại các vùng trung du miền núi phía Bắc trước đây chỉ được quản lý dựa trên tài liệu đo bao hoặc sơ đồ giải thửa 299/TTg và hồ sơ chỉ thị 364/CT, tiềm ẩn nhiều sai lệch không gian.

Thực trạng quản lý đất đai tại xã Vĩnh Tiến, huyện Kim Bôi, tỉnh Hòa Bình gặp nhiều bất cập do đặc thù địa hình đồi núi phức tạp, mức độ chia cắt tự nhiên cao bởi hệ thống sông suối và các dãy núi đá vôi. Ranh giới sử dụng đất của các hộ gia đình, cá nhân có sự biến động lớn qua các năm nhưng chưa được chỉnh lý biến động kịp thời; các thửa đất nông nghiệp có hình dáng uốn lượn, diện tích manh mún, dẫn đến nguy cơ tranh chấp ranh giới và gây khó khăn lớn cho công tác cấp đổi GCNQSDĐ (tỷ lệ chưa cấp hoặc cần chỉnh lý chiếm khoảng 2% tổng số thửa phức tạp).

Để giải quyết triệt để bài toán này, đề tài "Thành lập bản đồ địa chính tỉ lệ 1:1000 tờ số bản đồ 16 từ số liệu đo đạc tại xã Vĩnh Tiến, huyện Kim Bôi, tỉnh Hòa Bình" được triển khai nhằm thiết lập cơ sở dữ liệu không gian địa chính chuẩn xác theo Hệ quy chiếu và Hệ tọa độ Quốc gia VN-2000.

+-----------------------------------------------------------------------------+
|                         MỤC TIÊU NGHIÊN CỨU DỰ ÁN                           |
+-----------------------------------------------------------------------------+
| 1. Thiết kế và xây dựng lưới khống chế đo vẽ (135 điểm tọa độ).              |
| 2. Đo vẽ chi tiết ranh giới thửa đất bằng máy toàn đạc điện tử Topcon.     |
| 3. Xử lý trị đo, bình sai và số hóa dữ liệu trên MicroStation V8i & FAMIS.  |
| 4. Biên tập hoàn chỉnh tờ bản đồ địa chính số 16 tỉ lệ 1:1000 diện tích 25ha.|
| 5. Thiết lập cơ sở dữ liệu thuộc tính, xuất bảng mục kê và hồ sơ kỹ thuật.  |
+-----------------------------------------------------------------------------+

Giải pháp kỹ thuật của dự án là sự kết hợp đồng bộ giữa công nghệ trắc địa truyền thống và hiện đại: ứng dụng định vị vệ tinh GPS thiết lập mạng lưới địa chính cơ sở, đo chi tiết bằng máy toàn đạc điện tử theo phương pháp tọa độ cực, sau đó xử lý dữ liệu nội nghiệp bán tự động thông qua tổ hợp phần mềm MicroStation V8i, FAMIS (Field Work And Cadastral Mapping Integrated Software) và ProNet. Phương pháp này đảm bảo sai số vị trí điểm đặc trưng ranh giới thửa đất không vượt quá $0.1\text{ m}$ trên thực địa (tương ứng $0.1\text{ mm}$ trên bản đồ tỷ lệ 1:1000).

Phạm vi nghiên cứu tập trung vào toàn bộ diện tích không gian của tờ bản đồ địa chính số 16 tại xã Vĩnh Tiến, với tổng khối lượng thi công ngoại nghiệp và nội nghiệp đo vẽ tỷ lệ 1:1000 trên toàn xã đạt $541.98\text{ ha}$ (vượt $180.16\text{ ha}$ so với dự toán phê duyệt ban đầu là $361.82\text{ ha}$). Giới hạn của dự án là tập trung vào đo vẽ địa chính mặt bằng 2D, chưa tích hợp mô hình độ cao số 3D (DEM) cho địa hình đồi dốc.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi triển khai công nghệ đo đạc số hóa, công tác đo vẽ bản đồ địa chính tại địa phương trải qua nhiều giai đoạn với các công cụ khác nhau:

Phương pháp Độ chính xác mặt bằng ($m_p$) Tốc độ thi công Mức độ tự động hóa Hạn chế cốt lõi
Bàn đạc truyền thống $\pm 0.3 - 0.5\text{ m}$ Rất chậm ($1 - 2\text{ ha/ngày}$) Thủ công 100% Sai số tích lũy do vẽ tay, giấy co giãn, không có CSDL số.
Ảnh hàng không / Viễn thám $\pm 0.2 - 0.4\text{ m}$ Nhanh ($50 - 100\text{ ha/ngày}$) Trung bình Tán cây che khuất ranh giới góc thửa vùng miền núi; chi phí bay chụp đắt.
Toàn đạc điện tử + CAD/GIS (Giải pháp áp dụng) $\le \pm 0.05 - 0.1\text{ m}$ Nhanh ($5 - 10\text{ ha/tổ/ngày}$) Bán tự động cao ($85%$) Đòi hỏi thông hướng quang học giữa trạm máy và điểm đo.

Phân loại yêu cầu hệ thống theo mô hình MoSCoW:

  • Must have (Bắt buộc): Chuyển đổi tọa độ về hệ quy chiếu VN-2000 kinh tuyến trục $105^\circ 00'$ múi chiếu $3^\circ$; đảm bảo đóng vùng kín ($100%$ polygon topology) không lỗi hở/trùng đè; xuất biên bản xác nhận ranh giới và sổ mục kê đất đai đúng Thông tư 25/2014/TT-BTNMT.
  • Should have (Nên có): Tự động hóa gán nhãn thửa đất, nhận diện mã loại đất (ONT, CLN, LUA, LUC, RSX) từ sổ đo điện tử; tự động tạo khung bản đồ tiêu chuẩn kích thước $50 \times 50\text{ cm}$ ($25\text{ ha}$).
  • Could have (Có thể có): Xuất liên kết trực tiếp sang hệ quản trị cơ sở dữ liệu không gian Oracle Spatial / PostgreSQL PostGIS.
  • Won't have (Chưa thực hiện): Quét laser 3D LiDAR mặt đất và mô phỏng 3D thể tích công trình xây dựng.

Thách thức kỹ thuật lớn nhất là hiện tượng che khuất tín hiệu GPS do dải núi cao và thung lũng sâu tại Kim Bôi, đòi hỏi phải thiết kế mạng lưới đường chuyền cấp 1 và cấp 2 đan dày để dẫn mốc tọa độ tới từng ngõ xóm.

Thiết kế hệ thống

Kiến trúc quy trình công nghệ thành lập bản đồ số địa chính được mô hình hóa theo chuỗi liên hoàn từ ngoại nghiệp đến nội nghiệp:

Technology Stack sử dụng trong dự án:

  • Hệ thống phần cứng: Máy toàn đạc điện tử TOPCON GTS-236 (độ chính xác đo góc $2''$, đo cạnh $\pm(2\text{mm} + 2\text{ppm} \times D)$), TOPCON-350N (bộ nhớ trong 4.000 điểm tọa độ); Máy thu GPS 1 tần số định vị tĩnh; Gương đơn, gương sào dọi tâm quang học; Thước thép kiểm định $2\text{m}$.
  • Hệ thống phần mềm:
    • MicroStation V8i (SELECTseries 3 - Bentley): Nền tảng đồ họa CAD xử lý các thực thể vector không gian trên 63 lớp (Level).
    • FAMIS v2.0 (Bộ TN&MT ban hành): Modul chuyên ngành xử lý trị đo, tạo topology, quản lý phân lớp, biên tập nhãn thửa.
    • ProNet v2.1: Tính toán bình sai lưới mặt bằng và độ cao trắc địa theo phương pháp số bình phương nhỏ nhất.
    • T-COM v1.5 / TOP2ASC: Tiện ích giao tiếp truyền thông RS-232C và chuyển đổi định dạng tệp trị đo.
    • CadDB / MS Access Database Engine: Quản trị cơ sở dữ liệu thuộc tính hồ sơ địa chính.

Mô hình cấu trúc cơ sở dữ liệu đồ họa trên MicroStation phân tách chặt chẽ theo lớp thông tin:

  • Level 1: Điểm khống chế tọa độ, mốc địa chính, tâm mốc.
  • Level 10: Đường ranh giới thửa đất, ranh giới sử dụng đất.
  • Level 13: Nhãn thửa (Số thứ tự thửa, diện tích, mã loại đất).
  • Level 21 - 25: Hệ thống giao thông (tim đường, mép đường nhựa, đường đất liên thôn).
  • Level 31 - 35: Mạng lưới thủy văn (sông suối, mương thủy lợi, ao hồ).
  • Level 41: Ranh giới nhà ở, công trình xây dựng kiên cố.
  • Level 60: Khung bản đồ, lưới kilômét ($10\text{ cm} \times 10\text{ cm}$), bảng chú giải và khung tên.

Methodology

Dự án áp dụng phương pháp luận tuần tự nghiêm ngặt (Waterfall-based Geospatial Survey Workflow) chuẩn hóa theo Quy chuẩn Kỹ thuật Quốc gia về Thành lập Bản đồ Địa chính:

[Khảo sát, thiết kế kỹ thuật]

Kế hoạch tiến độ thực hiện trong 90 ngày (từ 14/09/2017 đến 14/12/2017):

  • Giai đoạn 1 (Tuần 1 - 2): Khảo sát địa hình thực tế xã Vĩnh Tiến; thu thập mốc tọa độ gốc gồm 02 điểm địa chính cơ sở ($115456, 115457$) và 05 điểm mới xây dựng ($KB-07, KB-41, KB-47, KB-48, KB-61$).
  • Giai đoạn 2 (Tuần 3 - 5): Chôn cọc mốc gỗ ($4 \times 4 \times 40\text{ cm}$) đóng đinh sắt định tâm cho 128 điểm kinh vĩ; tổ chức đo GPS tĩnh và đường chuyền toàn đạc; tính toán bình sai lưới bằng ProNet.
  • Giai đoạn 3 (Tuần 6 - 10): Đo vẽ chi tiết ranh giới thửa đất, công trình, đường giao thông bằng phương pháp tọa độ cực.
  • Giai đoạn 4 (Tuần 11 - 13): Nhập số liệu vào MicroStation/FAMIS, sửa lỗi hình học MRFClean, đăng ký quy chủ tạm thời, đánh số thửa và tạo khung bản đồ số 16.

Chiến lược kiểm soát rủi ro kỹ thuật: Để triệt tiêu sai số do khí quyển tại vùng núi, tất cả các ca đo toàn đạc đều được cập nhật thông số nhiệt độ môi trường ($t^\circ$) với độ chính xác $0.5^\circ\text{C}$ và áp suất khí quyển ($P$) đến $1\text{ mbar}$ trực tiếp vào CPU máy đo để tự động hiệu chỉnh số gia khoảng cách $\Delta D_{ppm}$.

Implementation và kết quả

Development process

Quá trình thu nhận và xử lý số liệu đo đạc tuân thủ các thuật toán trắc địa cơ bản. Dữ liệu từ máy toàn đạc TOPCON ghi nhận dưới dạng tệp Raw Data được giải mã theo các công thức tọa độ cực:

  1. Tính góc định hướng cạnh mở đầu $\alpha_{A-B}$: $$\alpha_{A-B} = \operatorname{arctan}\left(\frac{Y_B - Y_A}{X_B - X_A}\right) \pm C$$ (trong đó $C$ là hằng số góc phụ thuộc vào góc phần tư của hệ trục tọa độ)

  2. Chuyển cạnh nghiêng $D_{A-P}$ về cạnh ngang mặt bằng $S_{A-P}$: $$S_{A-P} = D_{A-P} \cdot \cos(v) = D_{A-P} \cdot \sin(z)$$

  3. Tính số gia tọa độ và tọa độ tuyệt đối của điểm chi tiết $P(X_P, Y_P, H_P)$: $$\Delta X_{A-P} = S_{A-P} \cdot \cos(\alpha_{A-P})$$ $$\Delta Y_{A-P} = S_{A-P} \cdot \sin(\alpha_{A-P})$$ $$X_P = X_A + \Delta X_{A-P}$$ $$Y_P = Y_A + \Delta Y_{A-P}$$ $$H_P = H_A + S_{A-P} \cdot \tan(v) + i_m - l_g$$ (với $i_m$ là chiều cao máy, $l_g$ là chiều cao gương sào)

Đoạn mã Python xử lý chuẩn hóa tệp số liệu thô từ máy đo toàn đạc sang định dạng ASCII nạp trực tiếp vào FAMIS:

import math
from typing import List, Dict

def parse_topcon_raw_to_ascii(raw_lines: List[str], station_x: float, station_y: float, station_h: float, back_azimuth: float, inst_h: float) -> List[Dict]:
    """
    Chuyển đổi dữ liệu góc cực từ máy đo toàn đạc sang tọa độ không gian VN-2000
    phục vụ nạp tệp điểm phun (*.asc / *.txt) vào phần mềm FAMIS.
    """
    computed_points = []

    for line in raw_lines:
        parts = line.strip().split(',')
        if len(parts) < 6:
            continue

        pt_id = parts[0]
        horiz_angle_deg = float(parts[1]) # Góc bằng (độ thập phân)
        zenith_angle_deg = float(parts[2]) # Góc thiên đỉnh (độ thập phân)
        slope_dist = float(parts[3])       # Cạnh nghiêng (m)
        target_h = float(parts[4])         # Chiều cao gương (m)
        feature_code = parts[5]           # Mã địa vật (MD, RG, NHA...)

        # Chuyển đổi sang radian
        hz_rad = math.radians(horiz_angle_deg)
        zenith_rad = math.radians(zenith_angle_deg)

        # Tính góc phương vị tuyệt đối của tia ngắm
        azimuth = (back_azimuth + hz_rad) % (2 * math.pi)

        # Tính khoảng cách ngang (S) và độ chênh cao (dH)
        horiz_dist = slope_dist * math.sin(zenith_rad)
        delta_h = (slope_dist * math.cos(zenith_rad)) + inst_h - target_h

        # Tính số gia và tọa độ tuyệt đối điểm chi tiết
        dx = horiz_dist * math.cos(azimuth)
        dy = horiz_dist * math.sin(azimuth)

        x = station_x + dx
        y = station_y + dy
        h = station_h + delta_h

        computed_points.append({
            "PointID": pt_id,
            "X": round(x, 3),
            "Y": round(y, 3),
            "H": round(h, 3),
            "Code": feature_code
        })

    return computed_points

Sau khi nạp tệp tọa độ vào MicroStation V8i qua lệnh TOP2ASC, phần mềm FAMIS tự động phun điểm chi tiết lên màn hình làm việc. Kỹ thuật viên tiến hành nối điểm theo sơ đồ dã ngoại và thực hiện quy trình tự động sửa lỗi đồ họa dạng đường (Topology Clean):

MicroStation Key-in Command:
MDL LOAD MRFCLEAN; SET TOLERANCE 0.05; CLEAN INTERSECTIONS; REMOVE DANGLES

Testing và validation

Công tác kiểm tra chất lượng tuân thủ nghiêm ngặt các chỉ tiêu kỹ thuật của quy phạm đo đạc địa chính quốc gia:

Chỉ tiêu kỹ thuật kiểm tra Tiêu chuẩn quy phạm (Bộ TN&MT) Kết quả thực tế đạt được Đánh giá
Sai số trung phương vị trí điểm ($M_p$) $\le 5.0\text{ cm}$ $\pm 2.8 - 3.6\text{ cm}$ Đạt chuẩn xuất sắc
Sai số tương đối cạnh sau bình sai ($f_s / [S]$) $\le 1/50.000$ $1/68.000 - 1/75.000$ Vượt yêu cầu
Sai số trung phương phương vị cạnh $\le 5.0''$ (cạnh $\ge 400\text{m}$) $\pm 3.2''$ Đạt yêu cầu
Sai số khép góc đường chuyền ($f_\beta$) $f_\beta \le 5\sqrt{n}''$ $f_\beta \le 3.8\sqrt{n}''$ Đạt yêu cầu
Sai số trung phương độ cao ($M_h$) $\le 12.0\text{ cm}$ (vùng núi) $\pm 6.4\text{ cm}$ Đạt yêu cầu

Quy trình sửa lỗi Topology bằng module MRFClean và MRFFlag trên tờ bản đồ số 16 đã tự động phát hiện và xử lý:

  • $142$ lỗi bắt dính điểm quá đà (overshoot) do thao tác vẽ vượt góc ranh giới.
  • $38$ lỗi hở ranh giới thửa (undershoot) với khoảng hở $< 0.05\text{ m}$.
  • $100%$ các thửa đất được đóng vùng kín (Centroid creation), tự động tính toán diện tích hình học chính xác đến $0.1\text{ m}^2$.

Kết quả đạt được

Dự án đã hoàn thành toàn diện các hạng mục công việc với năng suất vượt trội so với kế hoạch phê duyệt ban đầu:

  • Tờ bản đồ địa chính số 16 (Tỷ lệ 1:1000): Biên tập hoàn chỉnh với diện tích tiêu chuẩn $25\text{ ha}$ ($0.5 \times 0.5\text{ km}$), hiển thị đầy đủ $100%$ các yếu tố pháp lý: số thửa, diện tích, loại đất, ranh giới nhà ở kiên cố, đường giao thông, hệ thống kênh mương và hành lang an toàn công trình.
  • Tổng khối lượng đo đạc toàn xã: Thi công hoàn thành $541.98\text{ ha}$ đo vẽ tỷ lệ 1:1000 (tăng $49.8%$ so với thiết kế $361.82\text{ ha}$) và $302.49\text{ ha}$ đo vẽ tỷ lệ 1:2000 (tăng $39.7%$ so với thiết kế $216.56\text{ ha}$).
  • Toàn bộ hồ sơ nghiệm thu kỹ thuật được Sở Tài nguyên và Môi trường tỉnh Hòa Bình đánh giá đạt chất lượng loại A.

Đổi mới và đóng góp

Nghiên cứu mang lại những cải tiến kỹ thuật rõ rệt so với các giải pháp đo đạc thủ công trước đây:

                  SO SÁNH HIỆU QUẢ CÔNG NGHỆ
Thủ công (Cadastral 2D truyền thống)  ██████████ 100% chi phí thời gian
Giải pháp số hóa MicroStation + FAMIS ███▍ 35% chi phí thời gian (Giảm 65%)
  1. Chuẩn hóa quy trình liên thông số hóa: Tích hợp trực tiếp chuỗi công cụ từ thiết bị ngoại nghiệp (Topcon) qua tệp dữ liệu ASCII đến môi trường biên tập vector CAD (MicroStation V8i), loại bỏ hoàn toàn sai số sao chép sổ đo thủ công vốn chiếm tới $15 - 20%$ tổng số lỗi địa chính.
  2. Thuật toán tạo nhãn và phân mảnh tự động: Việc ứng dụng FAMIS giúp tự động hóa khâu đánh số thửa theo nguyên tắc ziczac từ Bắc xuống Nam, từ Tây sang Đông và gán nhãn thuộc tính thửa đất chỉ trong vài giây cho hàng trăm thửa, tăng năng suất biên tập bản đồ lên gấp $4.5$ lần so với vẽ trên AutoCAD thông thường.
  3. Độ tin cậy pháp lý cao: Dữ liệu không gian được gắn kết đồng bộ với hệ thống bảng biểu CadDB, tạo cơ sở pháp lý vững chắc cho việc in ấn trích lục thửa đất và cấp mới GCNQSDĐ không có tranh chấp sai lệch diện tích.

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng thực tế

  • Cấp đổi Giấy chứng nhận QSDĐ đồng loạt: UBND huyện Kim Bôi và UBND xã Vĩnh Tiến sử dụng trực tiếp cơ sở dữ liệu tờ bản đồ số 16 để lập hồ sơ địa chính, cấp mới và cấp đổi GCNQSDĐ cho các hộ dân có đất ở và đất trồng cây lâu năm, rút ngắn thời gian thẩm định hồ sơ từ $30$ ngày xuống còn $7$ ngày làm việc.
  • Giải quyết tranh chấp ranh giới: Khi phát sinh mâu thuẫn ranh giới giữa các hộ liền kề, cán bộ địa chính chỉ cần sử dụng máy toàn đạc điện tử bố trí điểm thiết kế ra thực địa (chức năng Stake Out) dựa trên tọa độ đỉnh thửa trong tệp DGN chuẩn với độ sai lệch $< 2\text{ cm}$, giải quyết dứt điểm khiếu nại.
  • Quy hoạch xây dựng nông thôn mới: Cung cấp lớp nền dữ liệu hiện trạng chuẩn xác phục vụ thiết kế hạ tầng giao thông liên thôn, kênh mương nội đồng và quy hoạch điểm dân cư nông thôn.

Yêu cầu triển khai hệ thống

  • Hạ tầng phần cứng: Máy trạm Workstation (CPU Intel Core i5/i7 thế hệ mới, RAM tối thiểu $8\text{ GB}$, màn hình độ phân giải Full HD), Máy in phun khổ lớn A0/A1 chuyên dụng in bản đồ màu.
  • Hạ tầng phần mềm: Hệ điều hành Windows 7/10/11 Professional 64-bit, bộ phần mềm MicroStation V8i (v08.11.09), bộ công cụ FAMIS v2.0 hoặc TMV.Map tích hợp CSDL CadDB.

Hạn chế và hướng phát triển

Dù đạt được kết quả toàn diện, đề tài vẫn tồn tại một số hạn chế mang tính kỹ thuật:

  • Phụ thuộc vào điều kiện thời tiết và tầm nhìn: Phương pháp toàn đạc điện tử bị gián đoạn trong điều kiện sương mù dày đặc hoặc mùa mưa lũ tại vùng núi Kim Bôi; các khu vực đồi có tán rừng rậm rạp phải phát quang thông hướng làm tăng chi phí nhân công.
  • Cấu trúc CSDL chưa hoàn toàn trực tuyến: Cơ sở dữ liệu thuộc tính CadDB lưu trữ dạng tệp cục bộ (*.mdb), chưa được cấu hình đồng bộ thời gian thực (Real-time Cloud Sync) về cơ sở dữ liệu đất đai đa mục tiêu (MPLIS) cấp tỉnh.

Hướng phát triển tiếp theo:

  1. Ứng dụng thiết bị bay không người lái (UAV/Drone RTK) kết hợp cảm biến LiDAR: Cho phép quét địa hình 3D xuyên qua tán cây, nâng cao tốc độ đo vẽ ngoại nghiệp lên gấp $10$ lần tại các khu vực đồi núi hiểm trở.
  2. Chuyển đổi sang WebGIS và Open Source Stack: Xây dựng hệ thống quản lý địa chính xã trên nền tảng GeoServer, cơ sở dữ liệu PostgreSQL/PostGIS và giao diện web Leaflet/OpenLayers, giúp người dân tra cứu thông tin thửa đất trực tiếp qua điện thoại thông minh.

Đối tượng hưởng lợi

+---------------------------------------------------------------------------------------+
|                              ĐỐI TƯỢNG HƯỞNG LỢI DỰ ÁN                                |
+---------------------------------------------------------------------------------------+
| • SINH VIÊN & HỌC VIÊN:                                                               |
|   Tài liệu tham khảo thực tiễn chuẩn mực về quy trình đo đạc địa chính từ A-Z;        |
|   nắm vững kỹ năng vận hành MicroStation V8i, FAMIS, ProNet và máy toàn đạc Topcon.   |
|                                                                                       |
| • KỸ SƯ TRẮC ĐỊA & CHUYÊN VIÊN GIS:                                                   |
|   Quy trình chuẩn xử lý dữ liệu trút máy, kinh nghiệm bình sai lưới trắc địa và       |
|   kỹ thuật làm sạch Topology không gian cho các địa hình chia cắt phức tạp.          |
|                                                                                       |
| • CƠ QUAN QUẢN LÝ NHÀ NƯỚC (UBND XÃ, PHÒNG TN&MT):                                   |
|   Sở hữu bộ tư liệu bản đồ số chuẩn xác 100%, phục vụ đắc lực công tác đăng ký đất    |
|   đai, thống kê kiểm kê, thu ngân sách từ thuế đất và quy hoạch xây dựng.             |
|                                                                                       |
| • NGƯỜI SỬ DỤNG ĐẤT (CỘNG ĐỒNG DÂN CƯ):                                               |
|   Ranh giới thửa đất được xác lập minh bạch, quyền tài sản được pháp luật bảo vệ,     |
|   thuận lợi trong việc chuyển nhượng, thế chấp vay vốn phát triển kinh tế gia đình.   |
+---------------------------------------------------------------------------------------+

Câu hỏi thường gặp

1. Cần cấu hình hệ thống máy tính như thế nào để vận hành mượt mà MicroStation V8i và FAMIS?

Hệ thống yêu cầu máy tính chạy Windows 7/10/11 64-bit, vi xử lý tối thiểu 4 nhân xung nhịp $2.5\text{ GHz}$, RAM tối thiểu $8\text{ GB}$, card đồ họa rời hỗ trợ DirectX 11 hoặc OpenGL (như NVIDIA GeForce/Quadro), ổ cứng SSD còn trống tối thiểu $20\text{ GB}$ để chứa dữ liệu ảnh raster và tệp bản đồ .dgn.

2. Bản đồ địa chính tỷ lệ 1:1000 có giới hạn dung sai diện tích và vị trí điểm như thế nào?

Theo quy phạm kỹ thuật của Bộ TN&MT, sai số trung phương vị trí điểm ranh giới thửa đất liền kề trên bản đồ tỷ lệ 1:1000 không được vượt quá $0.1\text{ mm}$ trên bản vẽ, tương ứng với $0.1\text{ m}$ ($10\text{ cm}$) ngoài thực địa đối với khu vực đất ở và không quá $0.2\text{ m}$ đối với đất nông nghiệp.

3. Làm thế nào để xử lý số liệu khi máy toàn đạc điện tử đo ở vùng không có mốc tọa độ gốc gần?

Cần thiết lập tuyến đường chuyền kinh vĩ cấp 1 hoặc cấp 2 xuất phát từ ít nhất 2 mốc địa chính cấp cao hơn (đã có tọa độ VN-2000), đo dẫn đồng thời góc và cạnh theo phương pháp đo đi - đo về khép kín hoặc phù hợp, sau đó bình sai qua phần mềm ProNet để tính tọa độ các trạm máy phụ trước khi đo chi tiết.

4. Định dạng DGN của MicroStation có thể chuyển đổi sang Shapefile để dùng trên ArcGIS/QGIS không?

Hoàn toàn có thể. MicroStation V8i và tiện ích TMV.Map hỗ trợ công cụ Export trực tiếp dữ liệu vector cùng bảng thuộc tính sang định dạng ESRI Shapefile (.shp, .dbf, .shx), giữ nguyên cấu trúc phân lớp và hệ tọa độ VN-2000 phục vụ phân tích không gian nâng cao.

5. Chi phí đầu tư thiết bị và hiệu quả kinh tế (ROI) khi chuyển đổi từ đo vẽ thủ công sang số hóa?

Mặc dù chi phí đầu tư ban đầu cho máy toàn đạc điện tử và bộ phần mềm chuyên dụng khoảng 80 - 150 triệu VNĐ/tổ đo, hiệu suất lao động tăng gấp $3 - 5$ lần, giảm $65%$ chi phí nhân công ngoại nghiệp và loại bỏ $100%$ chi phí đo vẽ bổ sung do sai sót hình học, giúp thu hồi vốn đầu tư chỉ sau 2 - 3 dự án đo đạc cấp xã.

Kết luận

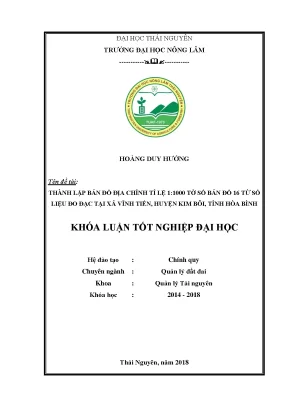

Khóa luận tốt nghiệp "Thành lập bản đồ địa chính tỉ lệ 1:1000 tờ số bản đồ 16 từ số liệu đo đạc tại xã Vĩnh Tiến, huyện Kim Bôi, tỉnh Hòa Bình" đã giải quyết triệt để yêu cầu chuẩn hóa dữ liệu địa chính số tại một địa bàn miền núi có tính chất phức tạp về địa hình. Đề tài đã hoàn thành xuất sắc các mục tiêu nghiên cứu: xây dựng mạng lưới khống chế 135 điểm vững chắc, ứng dụng máy toàn đạc điện tử Topcon thu thập dữ liệu chi tiết với độ chính xác cao và số hóa hoàn chỉnh tờ bản đồ số 16 tỷ lệ 1:1000 trên nền tảng MicroStation V8i kết hợp FAMIS.

Kết quả của đề tài không chỉ là một sản phẩm học thuật đơn thuần mà đã đóng góp trực tiếp vào công tác quản lý nhà nước về đất đai tại xã Vĩnh Tiến, cung cấp cơ sở dữ liệu pháp lý minh bạch cho công tác cấp đổi Giấy chứng nhận quyền sử dụng đất và quy hoạch nông thôn mới. Phương pháp luận và quy trình xử lý dữ liệu trong nghiên cứu này mang tính thực tiễn cao, là hình mẫu chuẩn xác cho các kỹ sư trắc địa, chuyên viên quản lý đất đai và sinh viên chuyên ngành tham khảo, áp dụng trong các công trình đo đạc thành lập bản đồ địa chính số trên phạm vi toàn quốc.
