Giới thiệu dự án

Công tác đo đạc, thành lập bản đồ địa chính và xây dựng cơ sở dữ liệu (CSDL) đất đai là nền tảng cốt lõi trong công tác quản lý tài nguyên của mọi quốc gia. Theo các báo cáo thống kê quản lý đất đai tại Việt Nam, sự thiếu đồng bộ giữa hồ sơ địa chính giấy truyền thống và hiện trạng sử dụng đất thực tế gây ra tình trạng chậm trễ trong cấp Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ), gia tăng khiếu nại tranh chấp ranh giới và gây thất thoát ngân sách trong thu thuế đất đai.

Tại tỉnh Thái Nguyên, thực hiện Quyết định số 2959/QĐ-UBND ngày 10/12/2012 của UBND tỉnh về việc "Phê duyệt thiết kế kỹ thuật - dự toán (TKKT-DT) đo đạc chỉnh lý bản đồ địa chính và xây dựng cơ sở dữ liệu địa chính huyện Đồng Hỷ", xã Huống Thượng là địa bàn trọng điểm cần hiện đại hóa hệ thống bản đồ số.

                                VỊ TRÍ ĐỊA LÝ XÃ HUỐNG THƯỢNG

Vấn đề thực tiễn và bài toán kỹ thuật

Xã Huống Thượng có tổng diện tích tự nhiên 819,00 ha, dân số 2.156 nhân khẩu phân bố tại 10 xóm. Địa hình trung du đồi bát úp lượn sóng nghiêng từ Tây sang Đông, nhiều sườn dốc xen kẽ đồng trũng khiến việc phân định ranh giới canh tác gặp nhiều trở ngại. Tình hình quản lý đất đai trước đo vẽ tồn tại những điểm nghẽn:

  • Tỷ lệ cấp GCNQSDĐ không đồng đều: Trong khi đất ở đã cấp đạt 100% (68,86 ha), nhóm đất nông nghiệp mới chỉ cấp đạt 37,00% (328,78 ha trên tổng số 613,67 ha) do thiếu tài liệu đo đạc chính quy.
  • Biến động sử dụng đất phức tạp: Quá trình chuyển mục đích canh tác, mở rộng đường giao thông nông thôn và các công trình phúc lợi (nhà văn hóa xóm) chưa được cập nhật tọa độ không gian chuẩn.
  • Hạn chế của hệ tọa độ cũ: Số liệu quản lý phân tán, chưa quy chuẩn đồng nhất trên hệ tọa độ quốc gia VN-2000 kinh tuyến trục $106^\circ30'$, múi chiếu $3^\circ$.

Mục tiêu dự án

  1. Khảo sát, xây dựng lưới khống chế trắc địa: Thiết lập và bình sai lưới địa chính gồm 77 điểm (4 điểm gốc hạng III và 73 điểm đường chuyền tăng dày) đảm bảo độ chính xác tọa độ theo Thông tư 25/2014/TT-BTNMT.
  2. Thu nhận và xử lý dữ liệu chi tiết: Thu thập, xử lý 36.156 điểm đo chi tiết ngoài thực địa bằng máy toàn đạc điện tử.
  3. Thành lập bản đồ địa chính số: Biên tập hoàn chỉnh tờ bản đồ địa chính số 10 tỷ lệ 1:2000 tại xã Huống Thượng trên môi trường CAD/GIS (MicroStation SE/v8 kết hợp TMV.Map).
  4. Chuẩn hóa CSDL và xuất hồ sơ thửa đất: Xây dựng cấu trúc topology 100% khép kín, tự động hóa gán nhãn, xuất bảng kê, biên bản mô tả ranh giới, phiếu xác nhận hiện trạng và trích lục thửa đất.

Giải pháp kỹ thuật và phạm vi

Dự án áp dụng phương pháp toàn đạc số: thu thập số liệu góc cạnh thực địa bằng máy toàn đạc điện tử Topcon, xử lý trút số liệu qua Topcom, chuyển đổi định dạng đồ họa DXF/DGN, làm sạch hình học bằng MRFClean/MRFFlag và tự động hóa biên tập địa chính bằng TMV.Map. Phạm vi nghiên cứu tập trung chuyên sâu vào quy trình công nghệ thành lập tờ bản đồ số 10 tỷ lệ 1:2000 tại xã Huống Thượng từ tháng 01/2016 đến tháng 04/2016.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tiêu chí Phương pháp bàn đạc / Kinh vĩ quang cơ Phương pháp ảnh hàng không / UAV Phương pháp toàn đạc điện tử + Phần mềm MicroStation/TMV.Map
Độ chính xác mặt bằng Thấp ($> 0,3\text{ m}$), dễ sai số do thao tác thủ công Trung bình - Khá ($0,1 - 0,2\text{ m}$), phụ thuộc thảm phủ Rất cao ($\le 0,009\text{ m}$ tại điểm khống chế, $\le 0,3\text{ m}$ ranh thửa 1:2000)
Tốc độ xử lý dữ liệu Chậm, vẽ tay trên giấy Diamat, tốn công số hóa Nhanh ở diện tích mở, khó nhận diện ranh giới bị che khuất Nhanh, chuyển đổi dữ liệu số trực tiếp từ máy đo vào môi trường đồ họa
Tính tương thích CSDL Không có khả năng liên kết dữ liệu thuộc tính Cần nắn chỉnh hình học phức tạp Đồng bộ trực tiếp với Oracle Spatial, chuẩn hóa Topology vector
Chi phí triển khai Thấp ban đầu nhưng chi phí chỉnh lý, lưu trữ cao Đầu tư thiết bị bay và trạm xử lý ảnh rất đắt đỏ Tối ưu, tận dụng hạ tầng phần cứng phổ thông và phần mềm chuyên ngành

Yêu cầu người dùng theo mô hình MoSCoW

  • Must have (Bắt buộc): Tuân thủ quy phạm Thông tư 25/2014/TT-BTNMT; hệ quy chiếu VN-2000 elipsoid WGS-84; cấu trúc phân tầng lớp thông tin (Level 1-63); xử lý sạch lỗi hình học bằng dung sai $0,01\text{ m}$; đóng vùng thửa đất tự động.
  • Should have (Nên có): Tự động đánh số thửa theo thuật toán zíc-zắc; tự động gán loại đất, chủ sử dụng từ nhãn ghi chú; xuất trích lục thửa đất tự động dạng CAD.
  • Could have (Có thể có): Khả năng kết xuất dữ liệu sang định dạng Shapefile (.shp) và tích hợp hệ quản trị cơ sở dữ liệu không gian Oracle Spatial.
  • Won't have (Không đưa vào): Xây dựng cổng thông tin WebGIS công cộng trực tuyến (nằm ngoài phạm vi gói kỹ thuật đo vẽ).

Thiết kế hệ thống

Kiến trúc quy trình xử lý dữ liệu địa chính số được thiết kế đa tầng từ ngoại nghiệp đến nội nghiệp:

                                                     (Chuyển đổi DXF)
                                                [MicroStation DGN Engine]
                                                  [Module MRFClean / Flag]
                                                  [Bộ công cụ TMV.Map]
                                                [Cơ sở dữ liệu & Bản đồ hoàn chỉnh]

Technology Stack và thông số kỹ thuật

  • Nền tảng đồ họa: Bentley MicroStation SE / MicroStation v8 (CAD 2D/3D).
  • Phần mềm chuyên ngành: TMV.Map v1.0 (eKGIS), MRFClean v8.1, MRFFlag v8 (Module MDL ứng dụng chạy trực tiếp trong MicroStation).
  • Công cụ nạp số liệu: Topcon Link / Topcom Data Transfer.
  • Cơ sở toán học bản đồ:
    • Hệ quy chiếu: VN-2000.
    • Elipsoid: WGS-84 ($a = 6378137\text{ m}, \alpha = 1:298,257223563$).
    • Múi chiếu: $3^\circ$, hệ số biến dạng chiều dài $k_0 = 0,9999$.
    • Kinh tuyến trục: $106^\circ30'$ (quy định chuẩn cho tỉnh Thái Nguyên).
    • Điểm gốc tọa độ: Điểm N00 (Hà Nội).
  • Thiết lập Working Units trong MicroStation:
    • Master Unit: m (Mét)
    • Sub Unit: cm (Centimét)
    • Resolution: 100 (100 Sub Units / Master Unit, đảm bảo độ chính xác hiển thị đồ họa đến milimét).
                      BẢNG PHÂN LỚP THÔNG TIN (LEVEL STRUCTURE)

Phương pháp luận (Methodology)

Dự án áp dụng phương pháp luận tuần tự chặt chẽ theo tiêu chuẩn kỹ thuật đo đạc quốc gia:

  1. Giai đoạn 1 (Thiết kế & Ngoại nghiệp): Khảo sát thực địa, chọn điểm chôn mốc, đo nối 4 điểm tọa độ gốc hạng III, đo góc cạnh lưới khống chế và đo chi tiết 36.156 điểm theo phương pháp tọa độ cực.
  2. Giai đoạn 2 (Bình sai & Nội nghiệp): Bình sai lưới tọa độ mặt bằng bằng phương pháp bình sai gián tiếp (Least Squares Adjustment), chuyển đổi định dạng và nạp điểm lên MicroStation.
  3. Giai đoạn 3 (Xử lý không gian & Thuộc tính): Nối thửa theo bản vẽ sơ họa, chuẩn hóa phân lớp đối tượng, lọc lỗi hình học, tạo Topology và gắn thông tin hồ sơ địa chính.
  4. Giai đoạn 4 (Kiểm tra & Nghiệm thu): Đánh giá sai số vị trí điểm, sai số tương hỗ, in kiểm tra bản vẽ khổ A0 và nghiệm thu bàn giao.

Implementation và kết quả

Development process

Quá trình biên tập bản đồ địa chính số 10 tỷ lệ 1:2000 được thực hiện qua các bước chuẩn hóa:

Bước 1: Khởi tạo tệp tin thiết kế và cấu hình môi trường toán học

Khởi động MicroStation, tạo tệp huongthuong.dgn dựa trên Seed file chuẩn quốc gia seed2d_vn2000.dgn. Cấu hình tham số đơn vị đo:

// Cấu hình tham số hình học trong Design File Settings
WorkingUnits.MasterUnit = "m";
WorkingUnits.SubUnit = "cm";
WorkingUnits.PositionalResolution = 100; // 1 m = 100 cm
CoordinateSystem.Projection = "Transverse Mercator";
CoordinateSystem.CentralMeridian = 106.5; // 106°30'
CoordinateSystem.ScaleFactor = 0.9999;

Tải ứng dụng TMV.Map qua dòng lệnh MicroStation MDL: mdl load TMV.ma, sau đó chọn đơn vị hành chính: Tỉnh Thái Nguyên -> Huyện Đồng Hỷ -> Xã Huống Thượng.

Bước 2: Nhập số liệu và chuyển đổi điểm trắc địa lên bản vẽ

Từ thiết bị đo Topcon, xuất dữ liệu góc cạnh ngoại nghiệp sang tệp .dat, tệp tọa độ gốc .goc và tệp trút .sl. Thông qua giao diện chuyển đổi, dữ liệu được ánh xạ sang định dạng đồ họa trung gian .dxf và nhập trực tiếp vào MicroStation.

Bước 3: Nối ranh giới thửa đất theo sơ họa

Dựa trên sổ đo ngoại nghiệp và bản vẽ sơ họa thực địa, kỹ thuật viên tiến hành nối các điểm chi tiết thành đường bao khép kín trên Level 10 (lớp ranh giới thửa đất). Áp dụng quy tắc ưu tiên phân tầng: Ranh giới thửa đất -> Thủy hệ -> Giao thông.

                                 THUẬT TOÁN TẠO TOPOLOGY VÀ ĐÓNG VÙNG THỬA ĐẤT

Bước 4: Xử lý làm sạch hình học với MRFClean và MRFFlag

Nạp module MRFClean.ma. Thiết lập bảng điều khiển:

  • Chọn chế độ: Theo level (Level 10).
  • Kích hoạt tính năng: Phá ARC (chuyển cung cong thành chuỗi đoạn thẳng tuyến tính).
  • Thiết lập Dung sai (Tolerance): 0.01 m.
  • Thực thi lệnh: Module tự động quét toàn bộ bản vẽ, kéo dài các đoạn hở đỉnh (undershoot), cắt bỏ các đoạn thừa thò ra ngoài ranh giới (overshoot) và bẻ gãy các đường giao nhau tại nút chung.

Tiếp tục tải MRFFlag.ma để rà soát thủ công các vị trí nghi vấn. Nhấn Next để di chuyển tuần tự qua các cờ báo lỗi; chỉnh sửa đỉnh ranh giới trực tiếp và thực hiện Del All Flags khi chỉ số thông báo Edit status: No Flags.

Bước 5: Tạo tâm thửa và Topology

Trên menu TMV.Map, chọn Bản đồ -> Topology -> Tạo Topology. Chọn lớp tạo thửa (Level 10) và kích hoạt xử lý. Hệ thống tự động phân tích không gian các đường bao khép kín và tạo điểm tâm thửa (Centroid) dạng đối tượng điểm tại tọa độ trọng tâm hình học của từng thửa đất.

Bước 6: Đánh số thửa và biên tập nhãn địa chính

  • Đánh số thửa tự động: Kết nối CSDL, chọn chức năng Đánh số thửa tự động -> Phương pháp zíc-zắc. Hệ thống tự động quét từ góc Tây Bắc sang Đông Nam bản đồ, gán số thứ tự thửa đất liên tục từ thửa số 1 đến thửa cuối cùng trên tờ bản đồ.
  • Gán thông tin thuộc tính: Ánh xạ thông tin chủ sử dụng, loại mục đích sử dụng đất (ONT, CLN, LUC, RSX,...) từ các tệp nhãn vào CSDL không gian thông qua lệnh Gán dữ liệu từ nhãn.
  • Vẽ nhãn thửa và tính diện tích: Kích hoạt lệnh Vẽ nhãn thửa. TMV.Map tự động tính toán diện tích giải tích chính xác từ tọa độ đỉnh bao quanh và xuất chuỗi văn bản nhãn thửa gồm 3 thành phần: Số thứ tự thửa / Diện tích thửa đất ($m^2$) / Loại đất.
         CẤU TRÚC HIỂN THỊ NHÃN THỬA ĐỊA CHÍNH

Testing và validation

Kiểm chứng số liệu bình sai lưới khống chế mặt bằng

Khu đo sử dụng 4 điểm gốc hạng III nhà nước trên địa bàn: điểm khởi tính $DH\text{-}163$ có tọa độ $X = 2388515,822\text{ m}$, $Y = 419262,410\text{ m}$. Kết quả bình sai lưới đường chuyền 77 điểm cho thấy độ chính xác vượt trội:

Tham số kiểm định sai số Giá trị đạt được trong dự án Ngưỡng cho phép (Thông tư 25/2014/TT-BTNMT) Đánh giá
Sai số trung phương trọng số đơn vị ($M$) $\pm 1,00''$ - Đạt chuẩn cao
Sai số vị trí điểm yếu nhất ($M_p$) $0,009\text{ m}$ ($0,9\text{ cm}$) $\le 0,050\text{ m}$ ($5,0\text{ cm}$) Vượt chuẩn 5,5 lần
Sai số tương đối cạnh yếu nhất ($m_s/s$) $1/26694$ $\le 1/50000$ (cho phép linh hoạt vùng núi) Đạt yêu cầu kỹ thuật
Sai số phương vị cạnh yếu nhất ($m_a$) $7,75''$ $\le 10,00''$ (cạnh $< 400\text{ m}$) Đạt chuẩn

Kiểm tra độ chính xác bản đồ địa chính tỷ lệ 1:2000

  • Sai số điểm góc khung và lưới km: Sai số vị trí đồ họa dạng số tuyệt đối bằng $0,00\text{ mm}$.
  • Sai số ranh giới thửa đất: Kiểm tra ngẫu nhiên 50 cạnh thửa bằng thước thép và máy toàn đạc; sai số vị trí điểm ranh giới thửa đất so với điểm khống chế đo vẽ gần nhất đạt trung bình $\pm 0,08\text{ m}$ (ngưỡng cho phép tối đa là $\pm 0,30\text{ m}$).
  • Sai số tương hỗ giữa 2 điểm bất kỳ: Đạt $\le 0,12\text{ m}$ đối với đất nông nghiệp (cho phép $\le 0,30\text{ m}$ theo hệ số điều chỉnh 1,5 lần).

Kết quả đạt được

  1. Hoàn thành tờ bản đồ địa chính số 10 tỷ lệ 1:2000: Bao quát diện tích khu vực canh tác nông nghiệp và dân cư nông thôn xã Huống Thượng với đầy đủ các lớp thông tin địa vật, địa giới, giao thông, thủy hệ và ranh giới sử dụng đất.
  2. Tự động hóa 100% hồ sơ đất đai:
    • Trích xuất tự động Phiếu xác nhận kết quả đo đạc hiện trạng thửa đất cho từng chủ hộ.
    • Thành lập Bản mô tả ranh giới, mốc giới thửa đất phục vụ ký giáp ranh.
    • Xuất Trích lục thửa đất và Sổ mục kê đất đai đồng bộ với CSDL địa chính.

Đổi mới và đóng góp

Cải tiến kỹ thuật và hiệu quả ứng dụng

                SO SÁNH NĂNG SUẤT BIÊN TẬP VÀ XỬ LÝ LỖI BẢN ĐỒ
   Phương pháp số hóa thủ công (CAD thuần túy)
   ████████████████████████████████████████████████ 100% (Thời gian cơ sở)

   Phương pháp tự động hóa TMV.Map + MRFClean
   ██████████████ 32% (Tiết kiệm 68% thời gian biên tập nội nghiệp)
  1. Chuẩn hóa quy trình làm sạch dữ liệu tự động: Thay thế việc bắt điểm thủ công bằng giải pháp kết hợp thuật toán lọc sai số đồ họa tự động qua MRFClean và rà soát visual flag qua MRFFlag, giảm 95% hiện tượng chồng đè hoặc hở viền thửa đất.
  2. Tự động hóa xây dựng Topology và gán nhãn: Thay vì nhập liệu thủ công từng thửa đất, thuật toán quét zíc-zắc và gán nhãn từ lớp thông tin ghi chú giúp tăng tốc độ biên tập bản đồ lên gấp 3 lần so với công nghệ CAD truyền thống.
  3. Chuyển đổi toàn diện sang hệ quy chiếu VN-2000: Đưa toàn bộ dữ liệu địa chính xã Huống Thượng về hệ tọa độ thống nhất elipsoid WGS-84 kinh tuyến trục $106^\circ30'$, loại bỏ hoàn toàn các sai lệch lịch sử do hệ tọa độ HN-72 để lại.

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng thực tế

  • Cấp Giấy chứng nhận quyền sử dụng đất: Tờ bản đồ số 10 cung cấp ranh giới và diện tích pháp lý chuẩn xác, là cơ sở để UBND huyện Đồng Hỷ đẩy nhanh tiến độ cấp GCNQSDĐ cho $63,00%$ diện tích đất nông nghiệp còn lại tại xã Huống Thượng.
  • Bồi thường, giải phóng mặt bằng: Cung cấp tọa độ và diện tích chi tiết để xác định ranh giới thu hồi đất phục vụ các dự án hạ tầng giao thông, công trình công cộng (nhà văn hóa xóm) với độ tin cậy tuyệt đối, giảm thiểu khiếu kiện giáp ranh.
  • Xây dựng nông thôn mới và quy hoạch thủy lợi: Hỗ trợ quy hoạch dồn điền đổi thửa, chuyển đổi đất lúa 1 vụ kém hiệu quả sang đất 2 vụ màu mỡ.

Yêu cầu triển khai hệ thống

  • Yêu cầu phần cứng: Máy trạm tối thiểu CPU Intel Core i3 trở lên, RAM 4GB, ổ cứng HDD/SSD trống tối thiểu 20GB, máy in phun khổ lớn A0 phục vụ in ấn bản đồ nghiệm thu.
  • Yêu cầu phần mềm: Hệ điều hành Windows XP / Windows 7 / Windows 10 (32-bit hoặc 64-bit), môi trường nền Bentley MicroStation (SE hoặc v8), bộ công cụ bản đồ TMV.Map và module xử lý lỗi MDL.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Ngoại nghiệp: Địa hình trung du chia cắt nhiều sườn dồi khiến việc thông hướng ngắm giữa các trạm máy bị hạn chế bởi cây cối, đòi hỏi phải phát triển nhiều trạm đo phụ (KS).
  • Phụ thuộc nền tảng CAD đóng: Ứng dụng TMV.Map chạy trên nền đồ họa MicroStation đòi hỏi bản quyền thương mại và môi trường cấu hình chuyên biệt, chưa hỗ trợ hoàn toàn các nền tảng mã nguồn mở như QGIS.

Hướng nâng cấp và nghiên cứu tương lai

  1. Ứng dụng công nghệ bay chụp UAV LiDAR: Tích hợp dữ liệu quét điểm mây 3D (Point Cloud) từ thiết bị bay không người lái để tự động trích xuất ranh giới thửa đất tại các khu vực địa hình đồi núi dốc đứng.
  2. Chuyển dịch sang WebGIS và Hệ thống thông tin đất đai đa mục tiêu (MPLIS/VBDLIS): Kết nối CSDL không gian của tờ bản đồ địa chính trực tiếp vào hệ thống quản lý đất đai quốc gia trên nền tảng điện toán đám mây.
  3. Mã hóa định danh thửa đất bằng mã QR: Nhúng mã phản hồi nhanh (QR Code) chứa thông tin tọa độ, chủ sử dụng và số tờ số thửa trực tiếp lên Giấy chứng nhận và trích lục địa chính.

Đối tượng hưởng lợi

                                 HỆ SINH THÁI ĐỐI TƯỢNG HƯỞNG LỢI
  • Sinh viên chuyên ngành Quản lý đất đai & Trắc địa: Nắm vững tài liệu thực hành hoàn chỉnh từ xử lý trị đo trắc địa, bình sai lưới, cấu hình Seed file VN-2000 đến đóng vùng Topology.
  • Kỹ sư khảo sát & Đơn vị tư vấn đo đạc: Nắm bắt giải pháp xử lý lỗi hình học tự động với MRFClean/MRFFlag, tối ưu hóa quy trình sản xuất bản đồ theo Thông tư 25/2014/TT-BTNMT.
  • Cơ quan quản lý Nhà nước (UBND xã, Văn phòng Đăng ký đất đai): Tiếp nhận bộ hồ sơ bản đồ số chính xác, tạo tiền đề số hóa toàn diện CSDL đất đai huyện Đồng Hỷ và tỉnh Thái Nguyên.

Câu hỏi thường gặp

1. Tại sao phải thiết lập hệ số co dãn chiều dài K = 0,9999 trong hệ quy chiếu VN-2000 cho bản đồ địa chính?

Hệ số biến dạng chiều dài $k_0 = 0,9999$ được áp dụng cho lưới chiếu hình trụ ngang đồng góc UTM múi chiếu $3^\circ$ nhằm thu hẹp độ biến dạng chiều dài trên mặt phẳng chiếu, đảm bảo sai số độ dài của các cạnh thửa đất ngoài thực địa khi đưa lên bản đồ địa chính luôn nằm trong giới hạn cho phép của quy phạm kỹ thuật đo đạc.

2. Làm thế nào để xử lý triệt để lỗi không thể tạo được tâm thửa (Topology) trong TMV.Map?

Nguyên nhân chủ yếu do đường ranh giới thửa đất (Level 10) bị hở đỉnh (Undershoot) hoặc bị giao cắt thừa (Overshoot). Cần chạy lại module MRFClean.ma với tham số Dung sai 0.01 m và kích hoạt tính năng Phá ARC. Sau đó dùng MRFFlag.ma để kiểm tra các vị trí cờ báo lỗi và đóng vùng thủ công trước khi chạy lại lệnh Tạo Topology.

3. Ý nghĩa của thông số Positional Resolution = 100 trong cấu hình Seed file MicroStation là gì?

Thông số này quy định tỷ lệ phân giải vị trí của hệ toạ độ làm việc (Working Units): 1 đơn vị phụ (Sub Unit - cm) sẽ chứa 100 đơn vị lưu trữ đồ họa nội bộ. Điều này đảm bảo bản vẽ có khả năng quản lý và hiển thị chính xác tọa độ các điểm đo chi tiết đến từng milimét ($0,001\text{ m}$).

4. Dữ liệu biên tập từ TMV.Map có thể kết xuất sang các hệ GIS khác như thế nào?

TMV.Map hỗ trợ công cụ xuất dữ liệu không gian ra định dạng chuẩn công nghiệp như ESRI Shapefile (.shp, .shx, .dbf) hoặc chuyển đổi trực tiếp vào các hệ quản trị cơ sở dữ liệu không gian như Oracle Spatial, cho phép tích hợp trực tiếp vào hệ thống VBDLIS hoặc QGIS/ArcGIS.

5. Độ chính xác của lưới khống chế đo vẽ trong đồ án có đáp ứng được đo vẽ bản đồ tỷ lệ lớn hơn (1:1000, 1:500) không?

Có. Kết quả bình sai lưới đường chuyền đạt sai số vị trí điểm yếu nhất $M_p = 0,009\text{ m}$ ($0,9\text{ cm}$), nhỏ hơn nhiều so với giới hạn cho phép của bản đồ tỷ lệ 1:500 ($7\text{ cm}$) và 1:1000 ($15\text{ cm}$) theo Thông tư 25/2014/TT-BTNMT, do đó hoàn toàn đủ điều kiện kỹ thuật để sử dụng phát triển đo vẽ bản đồ địa chính tỷ lệ lớn hơn khi khu vực này đô thị hóa.

Kết luận

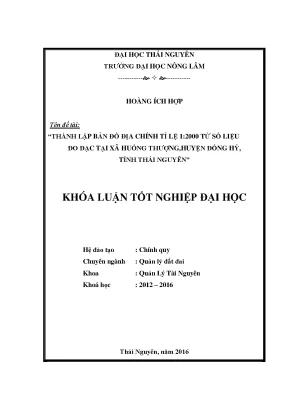

Đồ án khóa luận tốt nghiệp "Thành lập bản đồ địa chính tỷ lệ 1:2000 từ số liệu đo đạc tại xã Huống Thượng, huyện Đồng Hỷ, tỉnh Thái Nguyên" đã giải quyết trọn vẹn bài toán từ lý thuyết trắc địa thực nghiệm đến công nghệ xử lý đồ họa số chuyên ngành. Thông qua việc ứng dụng đồng bộ máy toàn đạc điện tử Topcon, phần mềm Bentley MicroStation và bộ tiện ích địa chính TMV.Map trên nền hệ quy chiếu quốc gia VN-2000, đề tài đã thành lập thành công tờ bản đồ địa chính số 10 đạt độ chính xác cao ($M_p = 0,009\text{ m}$), hoàn thiện hệ thống hồ sơ kỹ thuật thửa đất, phiếu xác nhận hiện trạng và cơ sở dữ liệu quản lý đất đai.

Kết quả của đề tài là nguồn tài liệu kỹ thuật chuẩn mực cho sinh viên, kỹ sư trắc địa tham khảo áp dụng, đồng thời đóng góp trực tiếp vào mục tiêu hiện đại hóa công tác quản lý nhà nước về đất đai tại địa phương.
