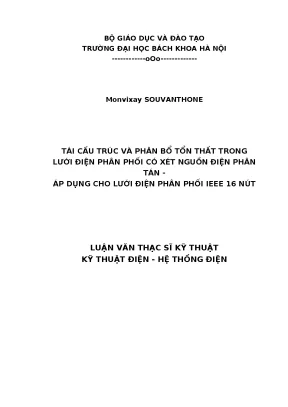

Luận văn thạc sĩ tái cấu trúc và phân bổ tổn thất trong lưới điện phân phối có xét nguồn điện phân tán áp dụng cho lưới điện phân phối ieee 16 nút

Luận văn thạc sĩ kỹ thuật phân tích tái cấu trúc và phân bổ tổn thất trong lưới điện phân phối có xét nguồn điện phân tán áp dụng cho, đánh giá thực trạng, chỉ ra hạn chế, đề xuất

• Trường học: Trường Đại Học Kỹ Thuật
• Chuyên ngành: Kỹ Thuật Điện
• Đề tài: Luận Văn Thạc Sĩ Tái Cấu Trúc Và Phân Bổ Tổn Thất Trong Lưới Điện Phân Phối Có Xét Nguồn Điện Phân Tán Áp Dụng Cho Lưới Điện Phân Phối IEEE 16 Nút
• Loại tài liệu: Luận Văn

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• DANH MỤC BẢNG
• DANH MỤC HÌNH
• DANH MỤC CÁC KÝ HIỆU, CHỮ VIẾT TẮT
• PHẦN MỞ ĐẦU
• 1. CHƯƠNG 1: VẤN ĐỀ VỀ TỔN THẤT TRÊN LƯỚI ĐIỆN PHÂN PHỐI
• 1.1. Tổn thất trên lưới điện phân phối
• 1.2. Tổn thất điện năng và các phương pháp tính tổn thất điện năng trên lưới phân phối
• 1.2.1. Phương pháp tính tổn thất điện năng
• 1.3. Các phương pháp giảm tổn thất điện năng trên lưới phân phối
• 1.4. Kết luận chương 1
• 2. CHƯƠNG 2: BÀI TOÁN TÁI CẤU TRÚC LƯỚI VÀ PHÂN BỔ TỔN THẤT CÔNG SUẤT
• 2.1. Bài toán tái cấu trúc lưới phân phối
• 2.1.1. Tổng quan về bài toán tái cấu trúc lưới điện phân phối
• 2.1.2. Các bài toán tái cấu trúc lưới phân phối ở góc độ vận hành
• 2.1.3. Một số phương pháp tái cấu trúc lưới điện phân phối
• 2.2. Bài toán tính toán trào lưu công suất
• 2.2.1. Mục đích tính toán trào lưu công suất
• 2.2.2. Các thuật toán tính toán trào lưu công suất
• 2.3. Các phương pháp phân bổ tổn thất công suất trong lưới phân phối
• 2.3.1. Cung cấp tổn thất và phân bố tổn thất
• 2.3.2. Các phương pháp phân bố tổn thất
• 2.3.3. So sánh các phương pháp phân bố tổn thất
• 2.4. Kết luận chương 2
• 3. CHƯƠNG 3: TÍNH TOÁN ÁP DỤNG CHO LƯỚI ĐIỆN PHÂN PHỐI IEEE 16 NÚT
• 3.1. Kiểm tra thuật toán trên sơ đồ lưới điện chuẩn của IEEE
• 3.1.1. Các bước thực hiện
• 3.1.2. Giới thiệu tổng quan về phần mềm PSS/ADEPT
• 3.2. Tính toán áp dụng cho lưới điện thực tế
• 3.2.1. Ảnh hưởng của vị trí điểm mở đến tổn thất công suất trước khi có nguồn phân tán
• 3.2.1.1. Trường hợp 1: mở các thiết bị đóng cắt 15, 21, 26 khi chưa có nguồn phân tán
• 3.2.1.2. Trường hợp 2: mở các thiết bị đóng cắt 17, 19, 26 khi chưa có nguồn phân tán
• 3.2.1.3. Trường hợp 3: mở các thiết bị đóng cắt 12, 24, 26 khi chưa có nguồn phân tán
• 3.2.2. Ảnh hưởng của vị trí điểm mở đến tổn thất công suất sau khi có nguồn phân tán
• 3.2.2.1. Trường hợp 1: mở các thiết bị đóng cắt 15, 21, 26 khi có nguồn phân tán
• 3.2.2.2. Trường hợp 2: mở các thiết bị đóng cắt 17, 19, 26 khi có nguồn phân tán
• 3.2.2.3. Trường hợp 3: mở các thiết bị đóng cắt 12, 24, 26 khi có nguồn phân tán
• 3.2.3. Tính toán phân bố tổn thất công suất trong lưới điện
• 3.2.3.1. Các bước thực hiện thuật toán phân bổ tổn thất theo phương pháp ITL
• 3.2.3.2. Phân bố tổn thất công suất trước khi có nguồn phân tán
• 3.2.3.3. Phân bố tổn thất công suất sau khi có nguồn phân tán
• 3.2.4. Tính tổn thất điện năng
• 3.2.4.1. Tính tổn thất điện năng trước khi tái cấu trúc lưới điện
• 3.2.4.2. Tính tổn thất điện năng sau khi tái cấu trúc lưới điện
• 3.3. Kết luận chương 3
• KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng quan về tái cấu trúc lưới điện phân phối và tổn thất

Tái cấu trúc lưới điện phân phối là một trong những giải pháp quan trọng nhằm nâng cao hiệu quả hoạt động của hệ thống điện. Việc phân bổ tổn thất trong lưới điện phân phối không chỉ giúp giảm thiểu tổn thất điện năng mà còn tối ưu hóa việc sử dụng nguồn điện phân tán. Đặc biệt, trong bối cảnh lưới điện phân phối IEEE 16 nút, việc áp dụng các phương pháp tái cấu trúc và phân bổ tổn thất là rất cần thiết để đảm bảo tính hiệu quả và bền vững.

1.1. Khái niệm về tổn thất điện năng trong lưới điện phân phối

Tổn thất điện năng là phần năng lượng bị mất trong quá trình truyền tải điện từ nguồn đến người tiêu dùng. Tổn thất này có thể chia thành tổn thất kỹ thuật và tổn thất phi kỹ thuật. Tổn thất kỹ thuật xảy ra do các yếu tố như điện trở của dây dẫn, trong khi tổn thất phi kỹ thuật liên quan đến các vấn đề quản lý và sử dụng điện không hợp lý.

1.2. Vai trò của nguồn điện phân tán trong lưới điện

Nguồn điện phân tán đóng vai trò quan trọng trong việc giảm tổn thất điện năng. Việc tích hợp các nguồn điện phân tán vào lưới điện phân phối giúp giảm tải cho các đường dây chính, từ đó giảm thiểu tổn thất điện năng. Nguồn điện phân tán cũng góp phần nâng cao độ tin cậy và chất lượng điện năng cung cấp cho người tiêu dùng.

II. Thách thức trong việc phân bổ tổn thất lưới điện phân phối

Việc phân bổ tổn thất trong lưới điện phân phối gặp nhiều thách thức, đặc biệt là trong bối cảnh lưới điện phân phối IEEE 16 nút. Các yếu tố như sự không đồng nhất trong phụ tải, sự thay đổi của nguồn điện phân tán và các yếu tố môi trường đều ảnh hưởng đến việc tính toán và phân bổ tổn thất.

2.1. Các yếu tố ảnh hưởng đến tổn thất điện năng

Tổn thất điện năng chịu ảnh hưởng từ nhiều yếu tố như chiều dài đường dây, tiết diện dây dẫn, và tình trạng của các thiết bị trong lưới điện. Những yếu tố này cần được xem xét kỹ lưỡng để có thể đưa ra các giải pháp giảm thiểu tổn thất hiệu quả.

2.2. Khó khăn trong việc đo đạc và tính toán tổn thất

Việc đo đạc và tính toán tổn thất điện năng trong lưới điện phân phối thường gặp khó khăn do sự thiếu hụt thiết bị đo đạc chính xác và sự phức tạp trong việc thu thập dữ liệu. Điều này dẫn đến việc khó khăn trong việc xác định chính xác tổn thất và phân bổ chúng một cách hợp lý.

III. Phương pháp tái cấu trúc lưới điện phân phối hiệu quả

Có nhiều phương pháp tái cấu trúc lưới điện phân phối nhằm giảm thiểu tổn thất điện năng. Các phương pháp này không chỉ giúp tối ưu hóa việc sử dụng nguồn điện mà còn nâng cao hiệu quả hoạt động của lưới điện.

3.1. Phương pháp tối ưu hóa cấu trúc lưới điện

Phương pháp tối ưu hóa cấu trúc lưới điện bao gồm việc điều chỉnh các điểm mở và đóng trong lưới điện để giảm thiểu tổn thất. Việc áp dụng các thuật toán tối ưu như thuật toán di truyền hay thuật toán tối ưu bầy đàn có thể giúp tìm ra cấu trúc lưới điện tối ưu nhất.

3.2. Ứng dụng công nghệ thông minh trong quản lý lưới điện

Công nghệ thông minh như IoT và AI có thể được áp dụng để giám sát và quản lý lưới điện một cách hiệu quả. Việc sử dụng các cảm biến và hệ thống tự động giúp theo dõi tình trạng lưới điện và phát hiện sớm các vấn đề, từ đó giảm thiểu tổn thất điện năng.

IV. Kết quả nghiên cứu và ứng dụng thực tiễn

Nghiên cứu về tái cấu trúc và phân bổ tổn thất trong lưới điện phân phối đã cho thấy những kết quả khả quan. Việc áp dụng các phương pháp này không chỉ giúp giảm thiểu tổn thất mà còn nâng cao hiệu quả kinh tế cho ngành điện.

4.1. Kết quả từ mô hình lưới điện IEEE 16 nút

Mô hình lưới điện IEEE 16 nút đã được áp dụng để kiểm tra hiệu quả của các phương pháp tái cấu trúc và phân bổ tổn thất. Kết quả cho thấy tổn thất điện năng đã giảm đáng kể sau khi áp dụng các giải pháp này.

4.2. Ứng dụng thực tiễn trong quản lý lưới điện

Các giải pháp được đề xuất trong nghiên cứu có thể được áp dụng rộng rãi trong quản lý lưới điện phân phối. Việc áp dụng công nghệ thông minh và các phương pháp tối ưu hóa sẽ giúp nâng cao hiệu quả hoạt động của lưới điện.

V. Kết luận và triển vọng tương lai của lưới điện phân phối

Tái cấu trúc và phân bổ tổn thất trong lưới điện phân phối là một vấn đề quan trọng trong việc nâng cao hiệu quả sử dụng điện. Các nghiên cứu hiện tại đã chỉ ra rằng việc áp dụng các phương pháp này có thể mang lại nhiều lợi ích cho ngành điện.

5.1. Tương lai của lưới điện phân phối thông minh

Trong tương lai, lưới điện phân phối sẽ ngày càng trở nên thông minh hơn với sự phát triển của công nghệ. Việc tích hợp các nguồn điện phân tán và công nghệ thông minh sẽ giúp nâng cao hiệu quả và độ tin cậy của lưới điện.

5.2. Đề xuất nghiên cứu tiếp theo

Cần tiếp tục nghiên cứu và phát triển các phương pháp mới nhằm tối ưu hóa việc tái cấu trúc lưới điện và phân bổ tổn thất. Việc áp dụng các công nghệ mới và mô hình tiên tiến sẽ giúp nâng cao hiệu quả hoạt động của lưới điện trong tương lai.

Nội dung chính

Tổng quan nghiên cứu

Trong hệ thống điện hiện đại, tổn thất điện năng trên lưới điện phân phối luôn chiếm tỷ trọng đáng kể, thông thường cao gấp từ 1,5 đến 2 lần so với tổn thất trên lưới truyền tải. Theo các báo cáo kỹ thuật ngành điện, tổng lượng điện năng hao hụt trong quá trình truyền tải và phân phối tại nhiều khu vực có thể vượt quá 10% tổng sản lượng điện sản xuất. Thực trạng này đặt ra yêu cầu cấp bách về việc tìm kiếm các giải pháp tối ưu hóa vận hành nhằm cắt giảm tổn thất công suất tác dụng và nâng cao hiệu quả kinh tế.

Vấn đề cốt lõi mà nghiên cứu giải quyết là bài toán giảm thiểu tổn thất kỹ thuật trong điều kiện lưới điện vận hành hình tia hở mạch, đồng thời tích hợp các nguồn điện phân tán. Bên cạnh đó, trong bối cảnh thị trường điện cạnh tranh phi điều tiết, việc xác định cơ chế chia sẻ chi phí tổn thất một cách công bằng, minh bạch giữa các đơn vị phát điện, truyền tải và phân phối là một thách thức lớn.

Mục tiêu cụ thể của luận văn là nghiên cứu giải thuật tái cấu trúc lưới điện bằng phương pháp đổi nhánh để tìm điểm mở tối ưu của mạch vòng, kết hợp đánh giá tác động của nguồn điện phân tán; từ đó xây dựng và áp dụng thuật toán phân bổ tổn thất truyền tải biên. Nghiên cứu được thực hiện trên mô hình lưới điện phân phối chuẩn IEEE 16 nút gồm 3 nguồn cấp, cấp điện áp cơ sở 22 kV và công suất định mức hệ thống 100 MVA, hoàn thành vào năm 2018 tại Đại học Bách Khoa Hà Nội.

Kết quả nghiên cứu mang ý nghĩa thực tiễn to lớn khi chứng minh rằng việc tái cấu hình kết hợp nguồn phân tán công suất 7 MVA có thể làm giảm tổn thất công suất tác dụng từ 1.470,12 kW xuống còn 737,57 kW, đạt mức cắt giảm lên tới 49,83% mà không cần đầu tư cải tạo quy mô lớn hệ thống đường dây.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu xây dựng trên nền tảng các lý thuyết kinh điển và hiện đại về giải tích hệ thống điện. Trọng tâm là lý thuyết tính toán trào lưu công suất xác lập bằng phương pháp lặp phi tuyến Newton - Raphson. Phương pháp này dựa trên khai triển chuỗi Taylor của hệ phương trình cân bằng công suất nút, thiết lập ma trận đạo hàm riêng Jacobian bốn góc phần tư để hiệu chỉnh véc-tơ điện áp và góc pha với tốc độ hội tụ nhanh vượt trội.

Về mặt tổn thất, luận văn phân định rõ ràng giữa tổn thất kỹ thuật và tổn thất thương mại. Tổn thất kỹ thuật trên đường dây và máy biến áp được lượng hóa qua phương pháp thời gian tổn thất công suất lớn nhất, với thời gian tổn thất cực đại xác định theo chu kỳ 8.760 giờ trong năm dựa trên đồ thị phụ tải điển hình. Nghiên cứu bao hàm 5 khái niệm cốt lõi:

• Tổn thất công suất tác dụng trên tổng trở nhánh do hiệu ứng Joule và tổn hao từ trường Foucault.
• Tái cấu hình lưới điện thông qua thao tác chuyển mạch đóng/mở các thiết bị phân đoạn.
• Nguồn điện phân tán được đấu nối trực tiếp vào cấp điện áp trung áp.
• Hệ số tổn thất truyền tải biên biểu thị độ nhạy biến thiên tổn thất toàn hệ thống khi công suất nút thay đổi.
• Cấu trúc thị trường điện phi điều tiết với sự tách bạch giữa đơn vị phát điện, truyền tải và phân phối.

Phương pháp nghiên cứu

Nghiên cứu sử dụng tập dữ liệu chuẩn hóa từ mô hình lưới điện phân phối IEEE 16 nút với 16 nhánh đường dây, 3 trạm nguồn cung cấp điện và các xuất tuyến trung áp 22 kV. Lý do lựa chọn mô hình chuẩn này vì đây là lưới thử nghiệm được cộng đồng kỹ thuật điện quốc tế công nhận, có cấu trúc mạch vòng đa nguồn nhưng vận hành hở, mang đầy đủ đặc trưng đại diện cho lưới điện phân phối thực tế.

Quy trình phân tích kết hợp hai công cụ chính: phần mềm chuyên dụng PSS/ADEPT để giải bài toán trào lưu công suất xác lập và module phân tích điểm mở mạch vòng tối ưu, kết hợp với các thuật toán tối ưu hóa giải tích do tác giả phát triển. Thuật toán đổi nhánh của Civanlar được lựa chọn nhờ khả năng đánh giá chính xác biến thiên tổn thất khi tráo đổi trạng thái một cặp khóa điện mà vẫn duy trì cấu hình hình tia.

Đối với bài toán phân bổ chi phí, nghiên cứu so sánh 4 phương pháp: Pro Rata theo công suất, Pro Rata theo dòng điện, phân bổ ma trận tổng trở Z-Bus và phương pháp hệ số tổn thất truyền tải biên. Phương pháp tổn thất truyền tải biên được ưu tiên lựa chọn vì khai thác chính xác ma trận tổng trở nút, phản ánh đúng bản chất dòng điện chi phối và độ nhạy vị trí địa lý của phụ tải trên lưới. Quá trình thu thập thông số, thiết lập ma trận tổng dẫn, mô phỏng chế độ xác lập và tính toán kinh tế được thực hiện hoàn chỉnh trong giai đoạn nghiên cứu năm 2018.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình mô phỏng và tính toán trên lưới điện phân phối IEEE 16 nút đã chỉ ra những phát hiện kỹ thuật quan trọng:

Thứ nhất, vị trí điểm mở đóng vai trò quyết định đến mức độ tổn thất công suất của mạng điện. Khi chưa kết nối nguồn điện phân tán, ở cấu hình cơ sở (mở các thiết bị đóng cắt 15, 21 và 26), tổn thất công suất tác dụng toàn lưới là 1.470,12 kW. Khi thực hiện tái cấu trúc sang cấu hình tối ưu (mở các thiết bị đóng cắt 17, 19 và 26), tổn thất giảm xuống còn 1.261,39 kW, tương đương mức giảm 208,73 kW (tiết kiệm 14,20%). Ngược lại, nếu chọn sai điểm mở (mở các thiết bị 12, 24 và 26), tổn thất công suất vọt lên 2.150,49 kW, tăng tới 46,28% so với ban đầu.

Thứ hai, việc tích hợp nguồn điện phân tán công suất 7 MVA mang lại hiệu quả giảm tổn hao vượt bậc. Tại cấu hình tối ưu mở các khóa 17, 19 và 26 sau khi có nguồn phân tán, tổn thất công suất tác dụng giảm mạnh từ 1.261,39 kW xuống chỉ còn 737,57 kW. So sánh với trạng thái ban đầu khi chưa tái cấu trúc và chưa có nguồn phân tán (1.470,12 kW), tổng mức suy giảm tổn thất đạt tới 732,55 kW, tương ứng tỷ lệ cải thiện 49,83%.

Thứ ba, giải thuật phân bổ tổn thất truyền tải biên chứng minh tính chính xác cao khi phân bổ toàn bộ 736,92 kW tổn thất trên các nhánh cho từng nút phụ tải và nút nguồn cụ thể. Số liệu tính toán cho thấy phụ tải tại nút 8 và nút 9 nhận tỷ lệ phân bổ tổn thất lớn nhất do có công suất tiêu thụ cao và hệ số độ nhạy truyền tải biên lớn.

Thảo luận kết quả

Cơ chế vật lý của việc giảm tổn thất thông qua tái cấu trúc xuất phát từ việc cân bằng dòng công suất giữa các xuất tuyến. Khi chuyển đổi điểm mở từ khóa 15, 21 sang khóa 17, 19, các phụ tải nặng được chuyển sang nhận điện từ nguồn gần hơn, giảm mật độ dòng điện chạy trên các đoạn trục chính có điện trở lớn. Khi bổ sung nguồn điện phân tán 7 MVA, nguồn này phát công suất trực tiếp tại chỗ, làm giảm mạnh dòng điện truyền tải từ 3 nguồn chính, từ đó làm giảm tổn hao nhiệt Joule theo tỷ lệ bình phương dòng điện.

Dữ liệu mô phỏng được tổng hợp rõ ràng qua bảng so sánh đa trường hợp và đồ thị trào lưu công suất:

Kịch bản vận hành	Điểm mở thiết bị đóng cắt	Tổn thất công suất tác dụng (kW)	Tỷ lệ biến thiên so với cơ sở (%)
Chưa có nguồn phân tán (Cơ sở)	Khóa 15, 21, 26	1.470,12	0,00%
Chưa có nguồn phân tán (Tối ưu)	Khóa 17, 19, 26	1.261,39	-14,20%
Chưa có nguồn phân tán (Kém tối ưu)	Khóa 12, 24, 26	2.150,49	+46,28%
Có nguồn phân tán 7 MVA	Khóa 15, 21, 26	782,72	-46,76%
Có nguồn phân tán 7 MVA (Tối ưu nhất)	Khóa 17, 19, 26	737,57	-49,83%
Có nguồn phân tán 7 MVA (Kém tối ưu)	Khóa 12, 24, 26	1.115,26	-24,14%

So sánh với các nghiên cứu áp dụng thuật toán cắt vòng kín cổ điển, phương pháp đổi nhánh kết hợp tối ưu hóa trên phần mềm PSS/ADEPT giúp loại bỏ các bước lặp không cần thiết, đảm bảo điện áp các nút luôn nằm trong giới hạn cho phép từ 0,95 đến 1,05 đơn vị tương đối. Phương pháp phân bổ tổn thất truyền tải biên khắc phục triệt để nhược điểm của phương pháp Pro Rata vốn cào bằng vị trí địa lý, đồng thời vượt trội hơn phương pháp Z-Bus nhờ tính toán trực tiếp độ nhạy biên theo từng đơn vị công suất bơm vào mạng lưới.

Đề xuất và khuyến nghị

Dựa trên các kết quả đạt được, nghiên cứu đưa ra 4 giải pháp trọng tâm nhằm hiện thực hóa hiệu quả giảm tổn thất trong thực tế quản lý vận hành:

Thứ nhất, triển khai tự động hóa lưới điện phân phối thông qua hệ thống quản lý phân phối DMS kết hợp thiết bị đóng cắt tự động điều khiển từ xa. Các công ty điện lực cần lắp đặt bổ sung các dao phụ tải có giám sát và máy cắt tự đóng lại tại các vị trí phân đoạn xung yếu, đặt mục tiêu thực hiện chuyển tải và tái cấu trúc online trong thời gian dưới 5 phút khi đồ thị phụ tải biến thiên giữa các mùa, hoàn thành trong lộ trình 12 đến 18 tháng.

Thứ tư, quy hoạch vị trí và quy mô lắp đặt nguồn điện phân tán tối ưu. Cơ quan điều độ và quản lý quy hoạch cần đánh giá độ nhạy tổn thất nút trước khi phê duyệt đấu nối các dự án điện mặt trời, điện sinh khối hoặc thủy điện nhỏ, hướng tới mục tiêu nâng tỷ lệ thâm nhập nguồn phân tán đạt 20% đến 30% tổng công suất phụ tải khu vực nhằm tối đa hóa mức giảm tổn hao công suất.

Thứ ba, áp dụng phương pháp phân bổ tổn thất truyền tải biên vào quy chế thanh toán thị trường điện bán lẻ. Cục Điều tiết Điện lực và các đơn vị vận hành thị trường cần đưa công thức tính toán độ nhạy biên vào hệ thống phần mềm thanh toán chi phí truyền tải, áp dụng từ quý IV năm tới để tạo động lực kinh tế công bằng, khuyến khích khách hàng tiêu dùng điện hợp lý gần tâm nguồn.

Thứ tư, chuẩn hóa quy trình tính toán tổn thất điện năng định kỳ bằng công cụ phần mềm chuyên dụng. Phòng kỹ thuật tại các công ty điện lực cần số hóa 100% sơ đồ lưới trung áp trên phần mềm PSS/ADEPT hoặc nền tảng tương đương, kết hợp dữ liệu đo xa tự động để rà soát hàng tháng, phấn đấu đưa tỷ lệ tổn thất kỹ thuật toàn lưới xuống dưới mức 4,5%.

Đối tượng nên tham khảo luận văn

Nội dung và giải pháp trong luận văn đem lại giá trị tham khảo thiết thực cho 4 nhóm đối tượng chính:

Thứ nhất, các kỹ sư vận hành và cán bộ quản lý kỹ thuật tại các Tổng công ty Điện lực. Luận văn cung cấp phương pháp luận chi tiết và quy trình thực hiện tái cấu trúc lưới điện bằng thao tác đóng/mở khóa phân đoạn, giúp đơn vị giảm ngay hàng trăm kW tổn thất mà không đòi hỏi nguồn vốn đầu tư nâng cấp tiết diện dây dẫn.

Thứ hai, các kỹ sư quy hoạch hệ thống điện và tư vấn thiết kế. Tài liệu này cung cấp công cụ định lượng để đánh giá tác động nhiều mặt của nguồn điện phân tán lên lưới trung thế 22 kV, hỗ trợ việc lựa chọn điểm đấu nối tối ưu cho các trạm biến áp và nhà máy năng lượng tái tạo.

Thứ ba, các nhà nghiên cứu, giảng viên và học viên cao học chuyên ngành Kỹ thuật Điện - Hệ thống Điện. Luận văn là tài liệu tham khảo chuẩn mực về thuật toán Newton - Raphson, các mô hình phân tích mạch vòng và so sánh đối sánh học thuật giữa 4 phương pháp phân bổ tổn thất điện năng quốc tế.

Thứ tư, các chuyên gia tài chính năng lượng và cơ quan quản lý nhà nước về thị trường điện. Nghiên cứu cung cấp cơ sở toán học minh bạch để xây dựng biểu giá dịch vụ phân phối điện, cơ chế chia sẻ chi phí hao hụt công bằng cho các bên tham gia mua bán điện song phương.

Câu hỏi thường gặp

Tại sao tái cấu trúc lưới điện lại giảm được tổn thất mà không cần tăng tiết diện dây?
Tái cấu trúc lưới điện thay đổi đường đi của dòng công suất thông qua việc hoán đổi vị trí các điểm mở mạch vòng. Khi dịch chuyển các khóa cắt phù hợp, dòng điện được chia đều cho các xuất tuyến, xóa bỏ tình trạng quá tải cục bộ. Nhờ tổn thất tỷ lệ thuận với bình phương dòng điện, việc cân bằng tải này làm giảm tổn thất toàn hệ thống tới 14,20% trong mô hình thử nghiệm.

Nguồn điện phân tán ảnh hưởng như thế nào đến tổn thất công suất trên lưới?
Nguồn điện phân tán phát công suất trực tiếp tại các nút phụ tải trung áp, đáp ứng nhu cầu tiêu thụ tại chỗ thay vì nhận toàn bộ từ trạm nguồn chính. Điều này làm giảm đáng kể dòng điện chạy trên các trục đường dây dài. Trong nghiên cứu, nguồn phân tán 7 MVA đã giúp giảm thêm 523,82 kW tổn thất so với khi chỉ tái cấu trúc đơn thuần.

Phương pháp phân bổ tổn thất truyền tải biên có ưu điểm gì vượt trội so với phương pháp Pro Rata?
Phương pháp Pro Rata chia đều tổn thất theo tỷ lệ công suất nút mà bỏ qua vị trí thực tế trong mạng điện. Ngược lại, phương pháp truyền tải biên sử dụng đạo hàm riêng của tổn thất theo công suất nút, phản ánh chính xác khoảng cách từ nút đến nguồn và mức độ gây tổn thất biên của từng phụ tải, đảm bảo tính công bằng kinh tế tuyệt đối.

Phần mềm PSS/ADEPT hỗ trợ giải quyết bài toán này như thế nào?
Phần mềm PSS/ADEPT đóng vai trò là công cụ tính toán trào lưu công suất xác lập đa nút và tích hợp module tối ưu hóa điểm mở. Phần mềm cho phép nhập thông số đường dây, máy biến áp, mô phỏng chính xác chế độ vận hành xác lập và tự động xuất các báo cáo tổn thất chi tiết cho từng nhánh mạch vòng.

Việc áp dụng giải pháp tái cấu trúc trong thực tế có làm gián đoạn cung cấp điện không?
Nếu lưới điện được trang bị các máy cắt và dao đóng cắt phụ tải điều khiển từ xa có khả năng hòa đồng bộ tạm thời trước khi mở điểm phân đoạn mới, quá trình chuyển tải diễn ra hoàn toàn không làm mất điện khách hàng. Đây là giải pháp có chi phí chuyển đổi thấp và độ tin cậy cung cấp điện rất cao.

Kết luận

Nghiên cứu về tái cấu trúc và phân bổ tổn thất trên lưới điện phân phối có xét nguồn điện phân tán đã đạt được các kết quả mang tính học thuật và ứng dụng cao:

• Hệ thống hóa toàn diện cơ sở lý thuyết về tính toán trào lưu công suất xác lập, phân loại tổn thất và các phương pháp giải bài toán tái cấu trúc lưới điện phân phối.
• Chứng minh tính khả thi và hiệu quả vượt trội của giải pháp tái cấu trúc bằng thuật toán đổi nhánh kết hợp phần mềm PSS/ADEPT trên lưới chuẩn IEEE 16 nút.
• Đạt mức cắt giảm tổn thất công suất tác dụng ấn tượng lên đến 49,83% (từ 1.470,12 kW xuống 737,57 kW) khi kết hợp tối ưu hóa cấu hình với nguồn phân tán 7 MVA.
• Khẳng định phương pháp phân bổ tổn thất truyền tải biên là công cụ ưu việt, minh bạch nhất cho thị trường điện cạnh tranh nhờ phản ánh đúng độ nhạy và bản chất vật lý của mạng điện.
• Đề xuất lộ trình tích hợp tự động hóa điều khiển đóng cắt từ xa và hoàn thiện module tính toán trực tuyến trong giai đoạn 1 đến 3 năm tới.

Đóng góp lớn nhất của luận văn là cung cấp một giải pháp kỹ thuật kép vừa tối ưu hóa chỉ tiêu kinh tế kỹ thuật vận hành lưới điện, vừa giải quyết bài toán phân bổ chi phí minh bạch cho thị trường điện. Các đơn vị quản lý vận hành lưới điện phân phối cần chủ động nghiên cứu, thử nghiệm và ứng dụng ngay giải thuật này vào các xuất tuyến trung áp thực tế để nâng cao hiệu quả sản xuất kinh doanh và thúc đẩy phát triển năng lượng bền vững.

Trích đoạn nội dung tài liệu

chương 1 - Chọn phương pháp thời gian tổn thất công suất lớn nhất để tính tổn thất điện năng. - Chọn phương pháp tái cấu trúc lưới để giảm tổn thất điện năng. 16 CHƯƠNG 2: BÀI TOÁN TÁI CẤU TRÚC LƯỚI VÀ PHÂN BỔ TỔN THẤT CÔNG SUẤT 2. Bài toán tái cấu trúc lưới phân phối[7] 2.

Tổng quan về bài toán tái cấu trúc lưới điện phân phối Bài toán tái cấu hình lưới điện được thực hiện bằng cách chuyển tải nhờ đóng, mở thiết bị chuyển mạch. Ta biết rằng khi thay đổi cấu trúc LĐPP thông qua việc đóng, mở các khóa điện thì sự phân bố dòng, áp trên lưới cũng thay đổi, dẫn đến tổn thất trên lưới cũng thay đổi theo. Mục tiêu của bài toán tái cấu hình LĐPP là tìm ra cấu hình đảm bảo các yêu cầu của LĐPP có tổn thất công suất tác dụng nhỏ nhất. Tái cấu hình lưới không những không đòi hỏi nhiều về vốn đầu tư mà còn giúp giảm tổn thất đáng kể khi cân bằng tải giữa các tuyến được thiết lập.

Hơn nữa, tái cấu hình lưới điện phân phối còn có thể giảm sụt áp trong lưới và giảm số khách hàng bị mất điện khi sự cố. Vì vậy, tái cấu hình lưới điện phân phối có ý nghĩa quan trọng trong quản lý, vận hành lưới điện. Bài toán tái cấu hình có th được thực hiện với nhiều hàm mục tiêu khác nhau, như giảm tổn thất công suất, đảm bảo yêu cầu kỹ thuật, đảm bảo dòng ngắn mạch, v. Trong phạm vi luận văn này, bài toán tái cấu hình lưới điện phân phối theo hàm mục tiêu giảm tổn thất công suất sẽ được đề cập.

Hiện nay, các phương pháp thường dùng trong tính toán tái cấu hình LĐPP đều dựa trên các qui tắc tìm kiếm theo một tiêu chí nào đó để đạt được giải pháp tối ưu cuối cùng( kết hợp với thuật toán tối ưu). Các bài toán tái cấu trúc lưới phân phối ở góc độ vận hành Các bài toán vận hành LĐPP mô tả hàm mục tiêu tái cấu hình lưới điện như sau: - Bài toán 1: Xác định cấu hình lưới điện theo đồ thị phụ tải trong 1 khoảng thời gian để chi phí vận hành nhỏ nhất. - Bài toán 2: Xác định cấu hình lưới điện trong 1 khoảng thời gian để tổn thất năng lượng nhỏ nhất. - Bài toán 3: Xác định cấu hình lưới điện tại 1 thời điểm để tổn thất công suất nhỏ nhất - Bài toán 4: Tái cấu hình lưới điện cân bằng tải (giữa các đường dây, máy biến thế) để nâng cao khả năng tải của lưới điện.

- Bài toán 5: Khôi phục lưới điện sau sự cố hay cắt điện sửa chữa. - Bài toán 6: Xác định cấu hình lưới điện theo nhiều mục tiêu như: Tổn thất công suất bé nhất, mức độ cân bằng tải cao nhất, số lần chuyển tải ít nhất, sụt áp cuối lưới bé nhất đồng thời xảy ra (hàm đa mục tiêu).1: Phạm vi ứng dụng của các bài toán tái cấu hình LĐPP Tên bài toán 1 2 3 4 5 6 Khóa điện được điều khiển từ xa x x x Chi phí chuyển tải thấp, không x x x mất điện khi chuyển tải Chi phí chuyển tải cao, mất điện x x x x khi chuyển tải Lưới điện thường xuyên bị quá x x x 18 Đ tải ặ Lưới điện ít bị quá tải x x x x c Lưới điện hầu như không bị quá đ tải iể m l ư x x x x ớ i đ iệ n Từ bảng trên, ta thấy: Bài toán tái cấu hình LĐPP nhằm giảm tổn thất công suất tác dụng (bài toán 3) là bài toán quan trọng, làm nền tảng để giải quyết các bài toán khác trong hệ thống các bài toán tái cấu hình LĐPP. Vì vậy, luận văn chọn bài toán này để nghiên cứu. Một số phương pháp tái cấu trúc lưới điện phân phối[7] 2.

Thuật toán cắt vòng kín Giải thuật của Merlin và Back khá đơn giản: “Đóng tất cả các khóa điện lại tạo thành 1 vòng kín, sau đó giải bài toán phân bố công suất và tiến hành mở lần lượt các khóa có dòng điện bé nhất cho đến khi lưới điện trở thành dạng hình tia”. Ở đây Merlin và Back cho rằng với mạch vòng, lưới điện phân phối luôn có mức tổn thất công suất bé nhất. Vì vậy để có lưới điện phân phối vận hành hình tia, Merlin và Back lần 19 lượt loại bỏ những nhánh có tổn thất công suất nhỏ nhất, quá trình sẽ chấm dứt khi lưới điện đạt trạng thái vận hành hở. Các giải thuật tìm kiếm nhánh và biên ứng dụng kỹ thuật Heuristic này mất nhiều thời gian do có khả năng sẽ xảy ra đến 2 n cấu hình nếu có n đường dây được trang bị khóa điện.1 thể hiện giải thuật của Merlin và Bách, đã được Shirmohammadi bổ sung: Đọc dữ liệu và khóa điện Đóng tất cả các khóa điện tấccákhóa điện Giải bài toán phân bố công suất và thay thế tải bằng các nguồn dòng Giải bài toán phân bố công suất Mở khóa điện có dòng bé nhất Vi phạm các điều Đóng khóa điện vừa mở kiện vận hành Mở khóa điện có dòng bé bé nhất tiếp theo Lưới điện hình tia Kết luận 20 Hình 2.

Giải thuật của Merlin và Back Giải thuật này chỉ khác so với các giải thuật gốc của Merlin và Back ở chỗ có xét đến điện áp ở trạm trung gian và yếu tố liên quan đến dòng điện. Giải thuật của Merlin và Back được Shirmohammadi chỉnh sửa, ông là tác giả đầu tiên sử dụng kỹ thuật bơm vào và rút ra một lượng công suất không đổi để mô phỏng thao tác thay đổi cấu hình cửa lưới điện phân phối hoạt động hở về mặt vật lý nhưng về mặt toán học là một mạch vòng. Dòng công suất bơm vào và rút ra là một đại lượng liên tục. Sau khi chỉnh sửa, kỹ thuật này vẫn còn bộc lộ nhiều nhược điểm như:  Mặc dù đã áp dụng các kỹ thuật tìm kiếm kinh nghiệm, giải thuật này vẫn cần nhiều thời gian để tìm cấu hình giảm tổn thất công suất.

 Tính chất không cân bằng và nhiều pha chưa được mô phỏng đầy đủ.  Tổn thất công suất của MBA chưa được xét đến trong giải thuật. Thuật toán đổi nhánh Phương pháp kỹ thuật đổi nhánh - Branch exchange methods * được bắt đầu với giả thiết là: Lưới điện phân phối được vận hành với cấu hình hình tia, một khóa điện được đóng lại và đồng thời 1 khóa điện khác trong mạch vòng được mở ra đảm bảo cấu hình hình tia của lưới điện. Mỗi lần thay đổi trạng thái đóng/cắt của một cặp khóa điện, sự thay đổi tổn thất công suất trên lưới lại được đánh giá.

Phương pháp thay đổi nhánh sẽ dừng lại khi không thể giảm tổn thất công suất được nữa. 21 Được Civanlar phát triển năm 1989, phương pháp này yêu cầu sự phân tích đánh giá dòng công suất trên toàn bộ hệ thống tại thời điểm tính toán. Sự thay đổi tổn thất nhờ sự thay đổi trạng thái đóng cắt của cặp khóa điện được tính qua công thức: (2.1) Trong đó:  D: Tập các nút tải sẽ được đổi nhánh.  Ii : Dòng tải tại nút thứ i.

 Em: Tổn thất điện áp do thành phần điện trở gây ra ở nút m.  En: Tổn thất điện áp do thành phần điện trở gây ra tại nút n.  RIoop: Tổng các điện trở trên vòng kín khi đóng các khóa điện. Phương pháp này có hạn chế là khối lượng tính toán nhiều, trong lưới điện lớn, số lượng khóa điện nhiều, việc tính toán chế độ trong mỗi lần thay đổi trạng thái đóng/cắt của cặp khóa điện là rất khó khăn và mất nhiều thời gian.

xem xét các luật Heurisitc công suất cho các thao tác đóng cắt được đề nghị Các thao tác đóng cắt làm giảm tổn thất công suất? 22 Đúng Hình 2. Thuật toán đổi nhánh 2. Thuật toán tìm ngược Backtracking Thuật toán - Backtracking - được Thomas E.MacDermott nghiên cứu và phát triển năm 1998, thuật toán này cũng là 1 trong những bài toán “mở lần lượt các thiết bị đóng cắt phân đoạn - sequential switch 23 opening method” nhưng xuất phát điểm lại ngược lại so với thuật toán cắt vòng kín của Shirmohammadi. Thuật toán Backtracking gồm các bước như sau:  Bước 1: Mở tất cả các khóa điện, mỗi khóa điện được xem là một kết nối giữa các phụ tải với nhau hay giữa nguồn với phụ tải.

 Bước 2: Tìm cách gắn lần lượt từng phụ tải vào hệ thống qua một khóa điện duy nhất, khóa điện này sẽ có trạng thái đóng. Các phụ tải có quyền lựa chọn xem việc nối với nguồn nào để có tổn thất công suất nhỏ nhất.  Bước 3: Tải sau khi được nối vào hệ thống sẽ trở thành nguồn cho các tải kế tiếp xem xét để kết nối (điều này đảm bảo mỗi tải chỉ được cung cấp điện từ một nguồn duy nhất - điều kiện cấu hình vận hành hình tia).  Bước 4: Quá trình hình thành lưới điện sẽ kết thúc khi tất cả các phụ tải đều được cung cấp điện.

Các khóa điện mở là các khóa còn lại trong hệ thống. Phương pháp này của Thomas E.MacDermott đã chứng minh được tính đúng đắn khi đi giải các bài toán mẫu đã được chứng minh như bài toán Civanlar hai nguồn, ba nguồn, bài toán Glamocanin, bài toán Baran và Wu…đều cho ra kết quả trừng lặp với các phương pháp khác, điều đó chứng tỏ sự đúng đắn của giải thuật. Tuy nhiên phương pháp này vẫn còn bị hạn chế là khi lưới điện phân phối lớn với rất nhiều nút và nhiều nguồn cung cấp thì phương pháp này tính toán và phân tích kết quả của từng nhánh và từng nút trong lưới do đó khối lượng tính toán lớn, kết quả đưa ra còn chậm. Thuật toán tìm kiếm cấu hình lưới điện phân phối có tổn thất công suất nhỏ nhất Thuật toán này được F.Vanderson Gomes nghiên cứu và phát triển năm 2004.

Thuật toán này đặc biệt phù hợp với hệ thống lưới điện phân phối quy mô lớn. Thuật toán bắt đầu với giả thiết tất cả các khóa điện đều đóng. Việc quyết định mở một khóa dựa trên kết quả tính toán trào lưu công suất với tổng tổn thất công suất tác dụng trong lưới nhỏ nhất. Phương pháp gồm hai giai đoạn:  Các khóa lần lượt được mở ra cho đến khi lưới trở thành hình tia, đồng thời trong quá trình mở khóa, một danh sách các khóa liền kề với khóa được mở sẽ được lưu lại.

 Trao đổi trạng thái các khóa được mở với hai khóa liền kề chúng và so sánh tổng tổn thất trong 2 trường hợp, lựa chọn mở hoàn toàn khóa cho tổn thất công suất tác dụng nhỏ hơn. Phương pháp của F.
