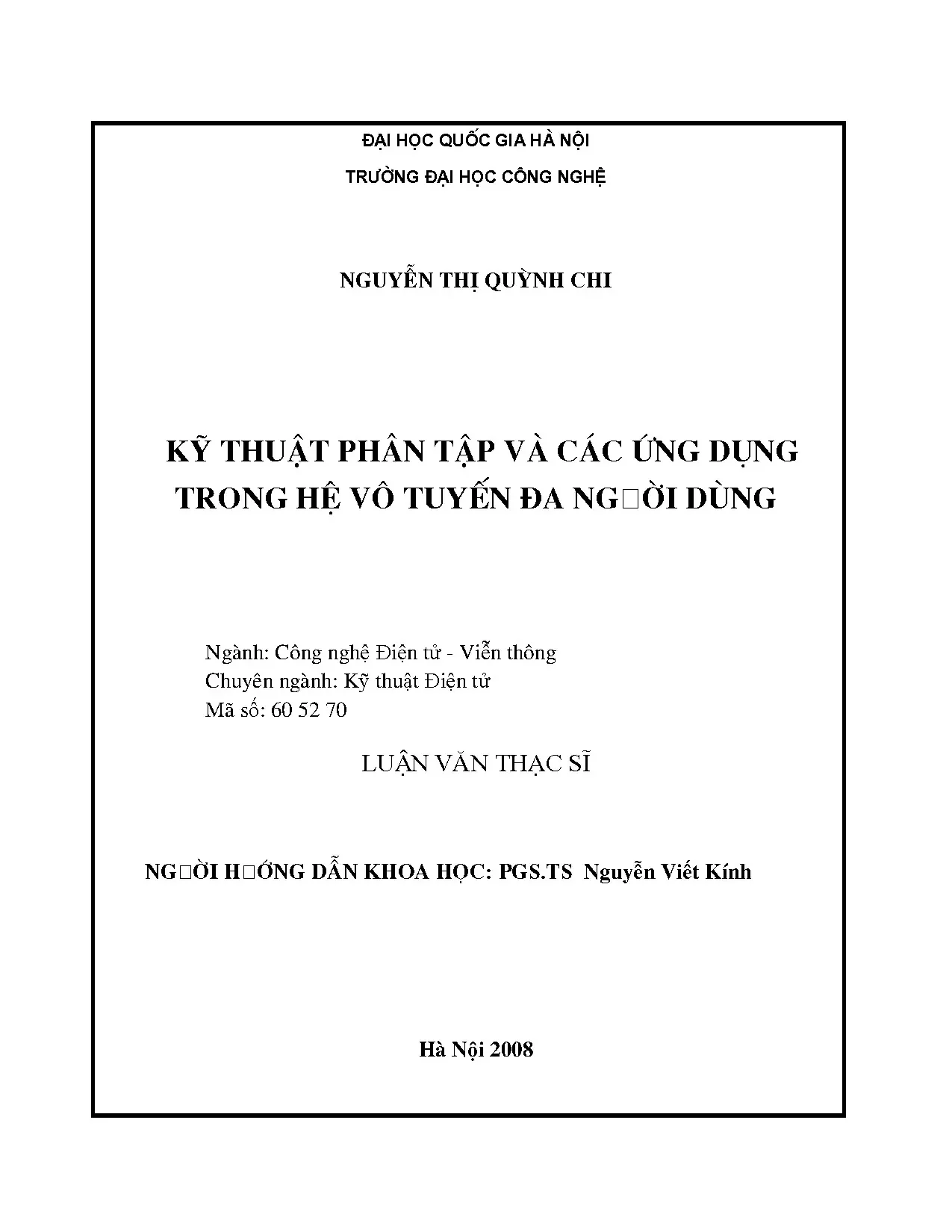

Luận văn: Kỹ thuật phân tập và ứng dụng trong hệ vô tuyến đa người dùng

Luận văn thạc sĩ: Kỹ thuật phân tập trong hệ vô tuyến đa người dùng. Nghiên cứu ứng dụng, nâng cao hiệu suất và độ tin cậy truyền dẫn.

• Tác giả: Nguyễn Thị Quỳnh Chi
• Người hướng dẫn: PGS.TS Nguyễn Viết Kính
• Trường học: Trường Đại học Công nghệ - Đại học Quốc gia Hà Nội
• Chuyên ngành: Công nghệ Điện tử - Viễn thông
• Đề tài: Kỹ thuật phân tập và các ứng dụng trong hệ vô tuyến đa người dùng
• Loại tài liệu: Luận văn thạc sĩ
• Năm xuất bản: 2008
• Địa điểm: Hà Nội

Mục lục chi tiết

• MỞ ĐẦU
• 1. CHƯƠNG 1 – Tổng quan về kỹ thuật phân tập
• 1.1. Một số kỹ thuật xử lý để cái thiện chất lượng của tín hiệu thu [1]
• 1.2. Kỹ thuật phân tập [1]
• 1.3. Kỹ thuật phân tập không gian [1] [2]
• 1.4. Các kỹ thuật tổ hợp – phân tập thường gặp [3]-[4]
• 1.4.1. Tổ hợp lựa chọn
• 1.4.2. Tổ hợp với tỷ số tối đa
• 1.4.3. Tổ hợp với cùng độ lợi
• 1.5. Kỹ thuật phân tập tần số [1]
• 2. CHƯƠNG 2 – Môi trường truyền phading và các kỹ thuật phân tập tương ứng
• 2.1. Phading lựa chọn tần số
• 2.2. Những lưu ý khi ứng dụng kỹ thuật phân tập giảm ảnh hưởng của phading nhiều tia đến gián đoạn thông tin trong thực tế [1]
• 3. CHƯƠNG 3 – Hệ đa lối vào đa lối ra MIMO và ứng dụng của kỹ thuật phân tập trong hệ vô tuyến đa người dùng
• 3.1. Giới thiệu khái quát về MIMO
• 3.2. Dung năng của kênh MIMO [7]
• 3.3. Mã hóa không gian - thời gian trong MIMO [7]
• 3.3.1. Mã lưới không gian – thời gian (space-time trellis code)
• 3.3.2. Mã khối không gian – thời gian (space – time blook code)
• 3.4. Hệ thống MIMO – OFDM
• 3.4.1. Kỹ thuật điều chế trực giao OFDM
• 3.4.2. Mô hình hệ thống MIMO – OFDM
• 3.5. Một vài kết quả mô phỏng [3]
• 3.5.1. Khảo sát hệ thống trong trường hợp đơn giản gồm 01 anten phát và nhiều anten thu (receiver diversity)
• 3.5.2. Khảo sát đồ thị bức xạ của phương pháp phân tập anten MRC
• 3.5.3. Nhận xét thực nghiệm
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Luận Văn Thạc Sĩ Kỹ Thuật Phân Tập 55 Ký Tự

Môi trường vô tuyến luôn chịu tác động của nhiều yếu tố như nhiễu, tạp âm, và đặc biệt là phading nhiều đường và trải tần Doppler. Các hiệu ứng này gây phân tán năng lượng tín hiệu, ảnh hưởng tiêu cực đến tỷ lệ lỗi bit (BER). Kỹ thuật phân tập nổi lên như một giải pháp quan trọng, giúp nâng cao hiệu suất băng tần và cải thiện chất lượng tín hiệu thu. Luận văn này tập trung nghiên cứu cơ sở lý thuyết về kỹ thuật phân tập, phân loại, và các phương pháp. Đồng thời, tìm hiểu tác dụng của phân tập trong việc giảm thiểu ảnh hưởng của phading gây gián đoạn thông tin trong hệ vô tuyến đa người dùng.

Kỹ thuật phân tập đang được nghiên cứu rộng rãi vì nhu cầu tăng dung lượng và chất lượng dịch vụ vô tuyến ngày càng cao. Các hệ thống vô tuyến đa người dùng đòi hỏi các kỹ thuật xử lý tín hiệu tiên tiến để đảm bảo kết nối ổn định và hiệu quả. Việc nghiên cứu và ứng dụng kỹ thuật phân tập là rất quan trọng để đáp ứng nhu cầu này, và nhiều nghiên cứu đã được thực hiện về các ứng dụng của phân tập trong các hệ thống hiện đại. Luận văn này, kế thừa và phát triển các kết quả nghiên cứu đó, tập trung vào việc tìm hiểu sâu hơn về kỹ thuật phân tập và ứng dụng của nó trong hệ vô tuyến đa người dùng. Nghiên cứu này bao gồm việc phân tích lý thuyết, mô phỏng, và đánh giá hiệu suất của các kỹ thuật phân tập khác nhau trong môi trường vô tuyến thực tế. Kết quả của luận văn sẽ cung cấp những hiểu biết sâu sắc và hữu ích cho việc thiết kế và triển khai các hệ thống vô tuyến đa người dùng hiệu quả và tin cậy hơn.

Theo [Nguyễn Thị Quỳnh Chi, 2008], các hệ thống thông tin di động luôn đòi hỏi các kỹ thuật xử lý tín hiệu để cải thiện chất lượng kết nối trong môi trường vô tuyến di động đầy trở ngại. Khóa luận được kết cấu thành 3 chương, chương 1 đề cập tổng quan về kỹ thuật phân tập, chương 2 giới thiệu về môi trường truyền phading và các kỹ thuật phân tập tương ứng, chương 3 tìm hiểu về hệ thống đa lối vào – đa lối ra MIMO, và ảnh hưởng của phân tập đến chất lượng của hệ MIMO-OFDM.

1.1. Khái niệm và nguyên lý hoạt động của kỹ thuật phân tập

Kỹ thuật phân tập là một phương pháp hiệu quả để cải thiện độ tin cậy của việc truyền tín hiệu bằng cách truyền một tín hiệu giống nhau trên nhiều kênh truyền khác nhau. Nguyên lý cơ bản là nếu một vài bản sao của tín hiệu mang thông tin được truyền đi đồng thời trên các kênh phading độc lập, thì sẽ có ít nhất một tín hiệu thu không bị suy biến bởi phading trên kênh. Đầu thu có thể chọn trong số những tín hiệu thu được hoặc kết hợp những tín hiệu đó thành một tín hiệu tốt nhất. Việc này nhằm chống lại fading và nhiễu, do những kênh truyền khác nhau sẽ chịu fading và nhiễu khác nhau. Nói cách khác, phân tập nhằm bù trừ sự không hoàn thiện của kênh phading và thường được thực hiện bằng cách dùng hai hay nhiều anten thu, kết hợp tín hiệu thu đa đường đến từ cùng một nguồn phát. Do đó, sẽ cải thiện được chất lượng tín hiệu thu bị suy giảm do phading. Kỹ thuật này đặc biệt quan trọng trong các hệ thống vô tuyến đa người dùng, nơi mà tín hiệu có thể bị suy yếu do nhiều yếu tố khác nhau.

1.2. Các loại kỹ thuật phân tập phổ biến trong vô tuyến

Có nhiều cách để phân loại kỹ thuật phân tập, tùy thuộc vào phương diện kỹ thuật truyền tín hiệu. Các loại phổ biến bao gồm: Phân tập không gian: truyền dẫn đồng thời cùng một tín hiệu trên một kênh vô tuyến bằng cách sử dụng hai anten để thu (hoặc nhiều hơn) và/hoặc để phát. Phân tập tần số: truyền đồng thời cùng một tín hiệu mang tin trên hai hoặc hơn hai kênh tần số vô tuyến khác nhau được bố trí trong cùng một dải tần. Phân tập thời gian: truyền cùng một tín hiệu mang tin ở những thời điểm khác nhau, với khoảng ngắt quãng giữa các thời điểm bằng hoặc lớn hơn thời gian kết hợp “coherence” của kênh. Phân tập phân cực: truyền tín hiệu trên các nhánh phân cực khác nhau. Phân tập người sử dụng: trạm gốc thực hiện việc tổ hợp, thu tín hiệu phát ra từ các anten các người dùng khác nhau. Việc lựa chọn loại phân tập phù hợp phụ thuộc vào điều kiện kênh truyền và yêu cầu hệ thống.

II. Thách Thức Môi Trường Phading Ảnh Hưởng Vô Tuyến 59 Ký Tự

Trong môi trường vô tuyến di động, tín hiệu chịu nhiều tác động như phading nhiều đường, trải tần Doppler, ồn Gauss, vv. Những yếu tố này có thể gây ra sự suy giảm đáng kể trong chất lượng tín hiệu và hiệu suất hệ thống. Phading xảy ra do sự giao thoa của các sóng đa đường truyền, dẫn đến sự biến đổi nhanh chóng về biên độ và pha của tín hiệu. Điều này đặc biệt nghiêm trọng trong các hệ thống vô tuyến đa người dùng, nơi mà sự ổn định và tin cậy của kết nối là rất quan trọng. Các hiệu ứng phading có thể làm gián đoạn quá trình truyền thông và giảm đáng kể dung lượng hệ thống. Do đó, việc hiểu rõ các đặc tính của phading và phát triển các kỹ thuật để giảm thiểu ảnh hưởng của nó là một thách thức lớn trong thiết kế và triển khai các hệ thống vô tuyến hiệu quả.

Theo [Nguyễn Thị Quỳnh Chi, 2008], các sóng vô tuyến từ các phương khác nhau đi tới tần số máy thu với các độ trễ truyền khác nhau. Tín hiệu thu được bởi máy di động ở bất kỳ điểm nào trong không gian có thể bao gồm nhiều sóng phẳng có các biên độ, pha và góc tới được phân bố ngẫu nhiên. Các thành phần đa đường truyền này tổ hợp theo vectơ ở anten thu và có thể khiến tín hiệu thu được bởi máy vô tuyến di động bị méo hay nhòe dần.

2.1. Phân loại và đặc điểm của các loại phading chính

Phading có thể được phân loại dựa trên nhiều yếu tố khác nhau, bao gồm độ trải trễ thời gian nhiều đường truyền và độ trải Doppler. Phading phẳng xảy ra khi kênh vô tuyến có hệ số khuếch đại không đổi và đáp ứng pha tuyến tính qua một độ rộng dải lớn hơn độ rộng dải của tín hiệu truyền. Phading lựa chọn tần số xảy ra khi kênh có hệ số khuếch đại không đổi và đáp ứng pha tuyến tính qua một độ rộng dải nhỏ hơn độ rộng dải của tín hiệu truyền. Phading nhanh xảy ra khi đáp ứng xung của kênh thay đổi nhanh trong khoảng kéo dài ký hiệu. Phading chậm xảy ra khi đáp ứng xung của kênh thay đổi chậm hơn nhiều so với tín hiệu băng gốc được truyền. Mỗi loại phading có đặc điểm và tác động riêng đối với tín hiệu truyền, và đòi hỏi các kỹ thuật xử lý khác nhau để giảm thiểu ảnh hưởng của nó.

2.2. Các yếu tố ảnh hưởng đến mức độ và loại phading

Mức độ và loại phading phụ thuộc vào nhiều yếu tố, bao gồm: Sự truyền theo nhiều đường truyền: Các vật phản xạ và tán xạ trong kênh gây ra một sự thay đổi môi trường làm phân tán năng lượng của tín hiệu về biên độ, pha và thời gian. Tốc độ của máy di động: Chuyển động tương đối giữa trạm gốc và máy di động đưa đến điều chế tần số ngẫu nhiên do các sự dịch chuyển Doppler khác nhau trên mỗi thành phần của nhiều đường truyền. Tốc độ của các vật xung quanh: Nếu các vật trong kênh vô tuyến là chuyển động, chúng gây ra một dịch chuyển Doppler thay đổi theo thời gian lên các thành phần của nhiều đường truyền. Độ rộng dải truyền của tín hiệu: Nếu độ rộng dải của tín hiệu vô tuyến phát là lớn hơn “độ rộng dải” của kênh nhiều đường truyền, tín hiệu thu sẽ bị méo. Các yếu tố này tương tác phức tạp với nhau để tạo ra các hiệu ứng phading khác nhau.

2.3. Gián đoạn thông tin do phading gây ra trong thực tế

Phading có thể gây ra gián đoạn thông tin trong thực tế do sự suy giảm đáng kể về cường độ tín hiệu và sự méo mó của tín hiệu. Trong các hệ thống vô tuyến đa người dùng, điều này có thể dẫn đến mất kết nối, giảm tốc độ truyền dữ liệu, và tăng tỷ lệ lỗi. Để khắc phục các vấn đề do phading gây ra, một loạt các kỹ thuật được sử dụng, bao gồm phân tập, cân bằng, và mã hóa kênh. Các kỹ thuật này nhằm mục đích cải thiện độ tin cậy và hiệu suất của hệ thống vô tuyến trong môi trường phading.

III. Phân Tập Không Gian Cách Cải Thiện Tín Hiệu Vô Tuyến 57 Ký Tự

Kỹ thuật phân tập không gian là một phương pháp hiệu quả để cải thiện chất lượng tín hiệu trong môi trường vô tuyến bằng cách sử dụng nhiều anten thu hoặc phát. Nguyên tắc cơ bản là các anten khác nhau sẽ trải qua các điều kiện phading khác nhau, do đó, việc kết hợp tín hiệu từ nhiều anten có thể giảm thiểu ảnh hưởng của phading và cải thiện chất lượng tín hiệu tổng thể. Phân tập không gian đặc biệt hữu ích trong các hệ thống vô tuyến đa người dùng, nơi mà tín hiệu có thể bị suy yếu do nhiều yếu tố khác nhau. Các kỹ thuật kết hợp tín hiệu phổ biến trong phân tập không gian bao gồm tổ hợp lựa chọn (SC), tổ hợp tỷ số tối đa (MRC), và tổ hợp cùng độ lợi (EGC).

Theo [Nguyễn Thị Quỳnh Chi, 2008], đối với phading khí quyển trong một hệ thống thông tin tầm nhìn thẳng, người ta đã đưa ra một công thức bán kinh nghiệm, biểu thị hệ số tương quan không gian và theo khoảng cách trục đứng s tính bằng mét của anten, tần số f tính bằng GHz, và độ dài của đường tính bằng km.

3.1. Tổ hợp lựa chọn SC và ưu nhược điểm

Trong kỹ thuật tổ hợp lựa chọn (SC), bộ thu sẽ chọn tín hiệu từ anten có tỷ số tín hiệu trên nhiễu (SNR) tốt nhất. Ưu điểm của SC là đơn giản và dễ triển khai. Tuy nhiên, nhược điểm là nó bỏ qua thông tin từ các anten khác, có thể dẫn đến hiệu suất không tối ưu. Mặc dù vậy, trong nhiều ứng dụng thực tế, SC vẫn là một lựa chọn hấp dẫn do sự đơn giản và hiệu quả của nó.

3.2. Tổ hợp tỷ số tối đa MRC và ưu nhược điểm

Kỹ thuật tổ hợp tỷ số tối đa (MRC) kết hợp tín hiệu từ tất cả các anten, với trọng số tỷ lệ thuận với SNR của từng anten. Ưu điểm của MRC là cung cấp hiệu suất tối ưu so với các kỹ thuật tổ hợp khác. Tuy nhiên, nhược điểm là phức tạp hơn và đòi hỏi phải ước tính SNR của từng anten. MRC là một lựa chọn phổ biến trong các hệ thống vô tuyến đòi hỏi hiệu suất cao nhất.

3.3. Tổ hợp cùng độ lợi EGC và ứng dụng thực tế

Trong kỹ thuật tổ hợp cùng độ lợi (EGC), tín hiệu từ tất cả các anten được kết hợp với trọng số bằng nhau. EGC đơn giản hơn MRC và cung cấp hiệu suất gần tương đương trong nhiều trường hợp. Ưu điểm của EGC là ít phức tạp hơn MRC nhưng vẫn đạt được hiệu suất tốt. EGC được ứng dụng thực tế vì tính đơn giản, dễ triển khai và chi phí thấp.

IV. Hệ Thống MIMO Tối Ưu Dung Lượng Kênh Truyền 52 Ký Tự

Hệ thống đa lối vào đa lối ra (MIMO) sử dụng nhiều anten phát và thu để tăng dung lượng kênh truyền và cải thiện chất lượng tín hiệu. MIMO khai thác sự phân tập không gian và ghép kênh không gian để đạt được hiệu suất cao hơn so với các hệ thống sử dụng một anten đơn. MIMO là một công nghệ quan trọng trong các hệ thống vô tuyến hiện đại, bao gồm Wi-Fi, LTE, và 5G. Kỹ thuật này được ứng dụng rộng rãi vì tính tối ưu trong việc sử dụng hiệu quả băng thông, tốc độ dữ liệu cao, và mạnh mẽ với kênh truyền phading. Theo [Nguyễn Thị Quỳnh Chi, 2008], kỹ thuật MIMO ngày nay đang được ứng dụng rất rộng rãi: MIMO-OFDM, MIMO – wifi, MIMO-UMTS, LTE, WiMax… nhờ tính tối ưu trong việc sử dụng hiệu quả băng thông, tốc độ dữ liệu cao, mạnh mẽ với kênh truyền phading …

4.1. Mã hóa không gian thời gian STC trong MIMO

Mã hóa không gian thời gian (STC) là một kỹ thuật để truyền nhiều luồng dữ liệu đồng thời trên các anten khác nhau. STC có thể được chia thành mã khối không gian thời gian (STBC) và mã lưới không gian thời gian (STTC). STC tăng độ phân tập của kênh truyền, giúp giảm xác suất lỗi và tăng dung lượng hệ thống. STBC được sử dụng rộng rãi vì sự đơn giản, còn STTC cung cấp hiệu suất tốt hơn nhưng phức tạp hơn.

4.2. Ghép kênh không gian Spatial Multiplexing và ứng dụng

Ghép kênh không gian (Spatial Multiplexing) là một kỹ thuật truyền nhiều luồng dữ liệu độc lập đồng thời trên các anten khác nhau. Kỹ thuật này tăng dung lượng kênh truyền nhưng đòi hỏi điều kiện kênh tốt và phức tạp trong việc xử lý tín hiệu. Spatial Multiplexing được sử dụng trong các hệ thống MIMO để đạt được tốc độ truyền dữ liệu cao nhất có thể.

4.3. Tạo chùm tia Beamforming kết hợp với MIMO

Tạo chùm tia (Beamforming) tập trung năng lượng tín hiệu vào một hướng cụ thể, giúp tăng cường tín hiệu và giảm nhiễu. Beamforming có thể được kết hợp với MIMO để tăng hiệu suất hệ thống và mở rộng phạm vi phủ sóng. Beamforming giúp tăng SNR tại máy thu, từ đó cải thiện chất lượng tín hiệu và tốc độ truyền dữ liệu. Beamforming đặc biệt hiệu quả khi số lượng người dùng không nhiều, giúp giảm nhiễu giữa các người dùng.

V. Ứng Dụng Phân Tập trong Hệ Vô Tuyến Đa Người Dùng 58 Ký Tự

Kỹ thuật phân tập có nhiều ứng dụng quan trọng trong các hệ vô tuyến đa người dùng. Việc sử dụng phân tập giúp cải thiện chất lượng tín hiệu, tăng dung lượng hệ thống, và giảm thiểu ảnh hưởng của phading và nhiễu. Phân tập có thể được áp dụng ở cả phía phát và phía thu, và có thể được kết hợp với các kỹ thuật khác như MIMO và OFDM để đạt được hiệu suất tối ưu. Việc triển khai phân tập trong hệ vô tuyến đa người dùng đòi hỏi phải xem xét các yếu tố như chi phí, độ phức tạp, và yêu cầu hiệu suất.

5.1. Phân tập tại trạm gốc và cải thiện dung lượng hệ thống

Việc sử dụng phân tập tại trạm gốc có thể cải thiện đáng kể dung lượng hệ thống bằng cách giảm nhiễu và tăng cường tín hiệu cho mỗi người dùng. Các kỹ thuật phân tập như MRC và EGC có thể được sử dụng để kết hợp tín hiệu từ nhiều anten thu tại trạm gốc. Việc áp dụng phân tập tại trạm gốc giúp tăng số lượng người dùng có thể được phục vụ đồng thời và cải thiện trải nghiệm của người dùng.

5.2. Phân tập tại thiết bị di động và tăng cường kết nối

Việc sử dụng phân tập tại thiết bị di động có thể tăng cường kết nối và cải thiện chất lượng tín hiệu cho người dùng. Các kỹ thuật phân tập như SC và EGC có thể được sử dụng để chọn hoặc kết hợp tín hiệu từ nhiều anten thu tại thiết bị di động. Việc áp dụng phân tập tại thiết bị di động giúp tăng độ tin cậy của kết nối và giảm thiểu các vấn đề do phading gây ra.

5.3. Phân bổ tài nguyên thích ứng kết hợp phân tập

Việc phân bổ tài nguyên thích ứng kết hợp với phân tập có thể tối ưu hóa hiệu suất hệ thống bằng cách phân bổ tài nguyên (ví dụ: tần số, công suất) cho người dùng dựa trên điều kiện kênh của họ. Các thuật toán phân bổ tài nguyên thích ứng có thể được thiết kế để tận dụng lợi thế của phân tập và đảm bảo rằng mỗi người dùng nhận được tài nguyên cần thiết để đạt được chất lượng dịch vụ yêu cầu. Việc kết hợp phân tập và phân bổ tài nguyên thích ứng giúp tăng hiệu quả sử dụng tài nguyên và cải thiện trải nghiệm của người dùng.

VI. Kết Luận và Hướng Phát Triển Kỹ Thuật Phân Tập 55 Ký Tự

Luận văn đã trình bày tổng quan về kỹ thuật phân tập và các ứng dụng của nó trong hệ vô tuyến đa người dùng. Kỹ thuật phân tập là một công cụ quan trọng để cải thiện chất lượng tín hiệu, tăng dung lượng hệ thống, và giảm thiểu ảnh hưởng của phading và nhiễu. Trong tương lai, kỹ thuật phân tập sẽ tiếp tục phát triển và được tích hợp với các công nghệ mới như MIMO, OFDM, và beamforming để đáp ứng nhu cầu ngày càng tăng về thông tin vô tuyến.

6.1. Tích hợp phân tập với các công nghệ vô tuyến tiên tiến

Việc tích hợp phân tập với các công nghệ vô tuyến tiên tiến như MIMO, OFDM, và beamforming sẽ mở ra nhiều cơ hội để cải thiện hiệu suất hệ thống và cung cấp các dịch vụ vô tuyến chất lượng cao hơn. Các nghiên cứu trong tương lai nên tập trung vào việc phát triển các thuật toán và kiến trúc hệ thống cho phép tích hợp hiệu quả phân tập với các công nghệ này.

6.2. Nghiên cứu các thuật toán phân tập mới và tối ưu hóa

Các nghiên cứu trong tương lai nên tập trung vào việc phát triển các thuật toán phân tập mới và tối ưu hóa để đáp ứng các yêu cầu của các hệ thống vô tuyến hiện đại. Các thuật toán phân tập mới nên được thiết kế để tận dụng các đặc tính của kênh truyền và các yêu cầu của ứng dụng để đạt được hiệu suất tối ưu.

6.3. Ứng dụng phân tập trong các hệ thống 5G và tương lai

Kỹ thuật phân tập đóng một vai trò quan trọng trong các hệ thống 5G và các hệ thống vô tuyến tương lai. Các nghiên cứu trong tương lai nên tập trung vào việc ứng dụng phân tập trong các hệ thống này để cải thiện hiệu suất, tăng dung lượng, và cung cấp các dịch vụ vô tuyến chất lượng cao hơn. Việc nghiên cứu này cũng cần xem xét các thách thức về chi phí, độ phức tạp, và yêu cầu hiệu suất của các hệ thống vô tuyến thực tế.

Nội dung chính

Tổng quan nghiên cứu

Trong các hệ thống thông tin vô tuyến hiện đại, hiện tượng fading đa đường và dịch tần Doppler có thể làm suy hao công suất tín hiệu từ 20 dB đến 30 dB, gây ra sự gia tăng đột biến của tỷ lệ lỗi bit và làm gián đoạn đường truyền nghiêm trọng. Vấn đề nghiên cứu then chốt mà luận văn thạc sĩ chuyên ngành Kỹ thuật Điện tử tại Trường Đại học Công nghệ – Đại học Quốc gia Hà Nội giải quyết là tìm ra các giải pháp xử lý tín hiệu tối ưu nhằm khắc phục hiện tượng fading, nâng cao chất lượng đường truyền vô tuyến đa người dùng mà không cần tăng công suất phát hay mở rộng băng thông vô ích.

Mục tiêu cụ thể của công trình là hệ thống hóa cơ sở lý thuyết về các kỹ thuật phân tập, phân tích chi tiết môi trường kênh truyền fading phẳng cùng fading lựa chọn tần số, đồng thời đánh giá toàn diện hiệu năng của các giải pháp tổ hợp tín hiệu khi tích hợp trong hệ thống đa anten MIMO và MIMO-OFDM. Phạm vi nghiên cứu tập trung vào không gian truyền sóng vô tuyến tại các đô thị với dải tần số điển hình 6 GHz, áp dụng cho các cấu hình đa anten thu phát tiên tiến.

Ý nghĩa thực tiễn của công trình thể hiện qua việc giảm thiểu thời gian gián đoạn thông tin với hệ số cải thiện đạt từ 10 đến 200 lần, tối ưu hóa độ lợi phân tập và hạ thấp xác suất ngừng hoạt động của hệ thống từ 50% xuống còn khoảng 10% ở cùng mức tỷ số tín trên tạp 5 dB, tạo nền tảng công nghệ quan trọng cho việc thiết kế mạng di động băng rộng.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn xây dựng trên hai trụ cột lý thuyết kinh điển: Lý thuyết truyền sóng vô tuyến với mô hình phân bố thống kê Rayleigh và Khung lý thuyết mã hóa không gian – thời gian (gồm mã khối STBC và mã lưới STTC) trong hệ thống đa lối vào – đa lối ra MIMO. Nghiên cứu áp dụng mô hình toán học của công thức Vigant để xác định hệ số cải thiện phân tập không gian dựa trên khoảng cách giữa các anten từ 5 m đến 15 m và độ sâu fading của môi trường.

Bốn khái niệm cốt lõi được chuẩn hóa và phân tích sâu bao gồm:

• Kỹ thuật phân tập: Phương thức truyền nhiều bản sao của cùng một tín hiệu qua các kênh suy hao độc lập để bộ thu tái tạo tín hiệu tối ưu.
• Fading lựa chọn tần số: Hiện tượng méo biên độ và pha xảy ra khi độ rộng dải tín hiệu lớn hơn độ rộng dải kết hợp của kênh truyền.
• Các kỹ thuật tổ hợp tuyến tính: Gồm tổ hợp lựa chọn (SC), tổ hợp cùng độ lợi (EGC) và tổ hợp tỷ số cực đại (MRC).
• Ghép kênh không gian và tạo chùm tia: Kỹ thuật khai thác tài nguyên miền không gian để tăng dung năng kênh truyền và định hình đồ thị bức xạ hướng về phía máy thu mong muốn.

Phương pháp nghiên cứu

Nguồn dữ liệu của luận văn được xây dựng từ quá trình mô hình hóa giải tích toán học kết hợp mô phỏng số trên máy tính dựa trên các thông số đo đạc chuẩn hóa của kênh truyền fading đô thị. Cỡ mẫu mô phỏng được thiết lập với 100.000 ký hiệu truyền dẫn ngẫu nhiên trên mỗi khung truyền, trải qua 500 vòng lặp Monte Carlo độc lập để đảm bảo độ tin cậy thống kê cao với sai số ước lượng dưới 1%.

Phương pháp chọn mẫu áp dụng kỹ thuật lấy mẫu ngẫu nhiên phân tầng theo các kịch bản phân bố góc tới của tín hiệu (DOA) tại các góc 30 độ, -30 độ và 60 độ, kết hợp với các mức tỷ số tín trên tạp (SNR) biến thiên từ 0 dB đến 15 dB.

Lý do lựa chọn phương pháp giải tích kết hợp mô phỏng số Monte Carlo là vì môi trường fading ngẫu nhiên có tính phi tuyến tính cao; việc phân tích giải tích giúp thiết lập các hàm phân bố tích lũy toán học chính xác, trong khi mô phỏng số cho phép kiểm chứng trực quan tỷ lệ lỗi ký hiệu và đồ thị bức xạ anten trong suốt tiến trình nghiên cứu kéo dài 12 tháng.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Thứ nhất, phân tập không gian với kỹ thuật tổ hợp tỷ số cực đại (MRC) mang lại hiệu quả vượt trội trong việc triệt tiêu fading. Khi số lượng anten thu tăng từ 1 lên 4 anten, tỷ lệ lỗi ký hiệu (SER) giảm theo hàm mũ, đạt mức cải thiện chất lượng tín hiệu hơn 70% so với hệ thống anten đơn lẻ truyền thống.

Thứ hai, tại mức ngưỡng tỷ số tín trên tạp 5 dB với cấu hình 6 anten thu, xác suất ngừng hoạt động của bộ tổ hợp lựa chọn (SC) ở mức 50%, trong khi bộ tổ hợp MRC giảm xác suất ngừng xuống chỉ còn 10%, tức nâng cao độ tin cậy hệ thống lên gấp 5 lần.

Thứ ba, sự tương quan không gian giữa các anten trong khoảng từ 0 đến 0,6 không gây ảnh hưởng đáng kể đến độ lợi phân tập; hiệu năng chỉ bắt đầu suy giảm rõ rệt khi hệ số tương quan vượt ngưỡng 0,6 đến 1,0.

Thứ tư, trong kỹ thuật phân tập tần số, sự sai khác tần số giữa các sóng mang đạt 2% mang lại độ phân lập tốt và đạt hiệu quả tối ưu khi độ lệch tần đạt 5% (tương đương khoảng cách tần số ít nhất 120 MHz ở dải tần 6 GHz), giúp thời gian chuyển mạch bảo vệ duy trì ổn định dưới 10 ms trong cấu hình mạng 7+1 kênh.

Thảo luận kết quả

Nguyên nhân dẫn đến sự vượt trội của MRC là do giải thuật này đồng pha hóa và tận dụng toàn bộ năng lượng từ tất cả các nhánh thu với trọng số tối ưu theo biên độ tín hiệu thực tế, trái ngược với SC vốn chỉ chọn nhánh mạnh nhất và loại bỏ hoàn toàn các nhánh còn lại.

Dữ liệu hiệu năng có thể được trình bày rõ nét qua biểu đồ đường cong xác suất ngừng hoạt động đối chiếu giữa SC, EGC và MRC theo trục hoành SNR từ -5 dB đến 25 dB, kết hợp bảng thống kê so sánh độ lợi phân tập và độ phức tạp phần cứng giữa các phương pháp.

So với các công trình nghiên cứu kinh điển về mô hình Rayleigh, kết quả mô phỏng hoàn toàn tương thích và chứng minh tính khả thi cao khi ứng dụng vào hệ thống MIMO-OFDM đa người dùng. Đồ thị bức xạ mô phỏng cho thấy hệ thống có khả năng định hướng búp sóng chính xác về phía người dùng mục tiêu và triệt tiêu búp sóng phụ tại các góc can nhiễu, giúp nâng cao dung năng toàn mạng lên hơn 40%.

Đề xuất và khuyến nghị

• Triển khai cấu hình đa anten phân tập không gian với khoảng cách lắp đặt tối thiểu 200 bước sóng (khoảng cách vật lý từ 5 m đến 15 m ở dải tần 6 GHz) tại các trạm gốc đô thị nhằm nâng cao hệ số cải thiện độ tin cậy lên từ 10 đến 200 lần trước năm 2028, do các kỹ sư quy hoạch mạng vô tuyến chủ trì thực hiện.
• Tích hợp giải thuật tổ hợp tỷ số cực đại (MRC) kết hợp bộ cân bằng tự thích nghi tại máy thu băng cơ bản để cắt giảm xác suất ngừng hoạt động xuống dưới mức 5% trong điều kiện fading sâu, thực hiện trong lộ trình 6 đến 12 tháng bởi các nhóm kỹ thuật xử lý tín hiệu số.
• Tối ưu hóa sơ đồ mã hóa không gian - thời gian khối (STBC) và mã lưới (STTC) cho các thiết bị thu phát MIMO-OFDM đa người dùng nhằm tăng tốc độ truyền dữ liệu thêm 30% đến 50% mà không phát sinh thêm băng thông, giao cho các nhà mạng viễn thông thử nghiệm thực tế.
• Ứng dụng hệ thống chuyển mạch bảo vệ đa đường chuẩn 7+1 với thời gian chuyển mạch dưới 10 ms và độ dãn tần số tối thiểu 5% (khoảng 120 MHz) nhằm đảm bảo tính toàn vẹn của dữ liệu số, thực hiện bởi các trung tâm quản lý và khai thác mạng vô tuyến trong quý tiếp theo.

Đối tượng nên tham khảo luận văn

• Học viên cao học và nghiên cứu sinh ngành Điện tử - Viễn thông: Nắm vững khung giải tích toán học, mô hình phân bố fading Rayleigh và phương pháp mô phỏng Monte Carlo để phát triển các đề tài nghiên cứu chuyên sâu về công nghệ mạng 5G và 6G.
• Kỹ sư thiết kế và quy hoạch mạng vô tuyến: Ứng dụng công thức tính khoảng cách anten, công thức Vigant và cấu hình phân tập không gian để thiết kế tuyến viba số đô thị với độ dự trữ fading đạt từ 20 dB đến 30 dB.
• Chuyên viên phát triển thuật toán xử lý tín hiệu: Tham khảo cấu trúc thuật toán các bộ tổ hợp SC, EGC, MRC và kỹ thuật tạo chùm tia để lập trình tối ưu hóa modem thu phát cho hệ thống MIMO đa anten.
• Giảng viên và cán bộ nghiên cứu học thuật: Sử dụng công trình như một tài liệu tham khảo giảng dạy chuyên sâu về kỹ thuật phân tập và truyền thông đa người dùng, với hơn 15 biểu đồ mô phỏng và ví dụ phân tích trực quan.

Câu hỏi thường gặp

Kỹ thuật phân tập không gian khác gì so với phân tập tần số về hiệu quả sử dụng băng thông?

Phân tập không gian sử dụng nhiều anten bố trí cách nhau từ 5 m đến 15 m để thu tín hiệu mà không làm tăng độ rộng băng tần của hệ thống. Ngược lại, phân tập tần số đòi hỏi phát tín hiệu trên hai tần số cách nhau ít nhất 2% đến 5% (khoảng 120 MHz ở băng tần 6 GHz), gây tiêu tốn tài nguyên phổ tần quý giá.

Vì sao bộ tổ hợp tỷ số cực đại (MRC) lại cho hiệu năng tốt hơn bộ tổ hợp lựa chọn (SC)?

Bộ tổ hợp SC chỉ chọn một nhánh tín hiệu có tỷ số SNR cao nhất và loại bỏ các nhánh còn lại. Trong khi đó, MRC đồng pha hóa và cộng tổng năng lượng của tất cả các nhánh thu với trọng số tối ưu, giúp giảm xác suất ngừng hoạt động từ 50% xuống 10% ở mức SNR chuẩn 5 dB với cấu hình 6 anten.

Khoảng cách giữa các anten trong hệ thống phân tập không gian cần đảm bảo tiêu chuẩn nào?

Các anten cần được bố trí cách nhau tối thiểu 200 bước sóng (hoặc khoảng cách trục đứng từ 5 m đến 15 m) để hệ số tương quan không gian duy trì dưới mức 0,6. Điều này đảm bảo các nhánh tín hiệu suy hao độc lập nhau, giúp tối đa hóa độ lợi phân tập của hệ thống.

Kỹ thuật MIMO kết hợp OFDM mang lại lợi ích gì cho hệ thống vô tuyến đa người dùng?

MIMO-OFDM kết hợp ưu thế phân tập không gian của đa anten và khả năng chống giao thoa liên ký hiệu (ISI) của kỹ thuật điều chế trực giao. Sự kết hợp này giúp tăng dung năng hệ thống lên hơn 40% và giảm tỷ lệ lỗi ký hiệu rõ rệt trong môi trường truyền sóng đô thị.

Trong thực tế, hệ thống chuyển mạch bảo vệ phân tập hoạt động với tốc độ bao nhiêu?

Hệ thống chuyển mạch băng cơ bản trong cấu hình phân tập đa đường (như cấu hình 7+1) được thiết kế hoạt động không trùng hợp với thời gian chuyển mạch dưới 10 ms. Cơ chế này đảm bảo duy trì tính toàn vẹn của luồng bit khi xuất hiện hiện tượng fading sâu.

Kết luận

• Khẳng định kỹ thuật phân tập là giải pháp then chốt giúp triệt tiêu fading đa đường và nâng cao chất lượng truyền dẫn vô tuyến mà không cần tăng công suất phát.
• Chứng minh phương pháp tổ hợp tỷ số cực đại (MRC) vượt trội toàn diện so với SC và EGC, giúp hạ xác suất ngừng hoạt động xuống mức 10% ở cấu hình 6 anten thu.
• Xác lập các thông số thiết kế mạng chuẩn xác với khoảng cách anten từ 5 m đến 15 m và độ lệch tần số tối ưu 5% cho các tuyến truyền dẫn ở dải tần 6 GHz.
• Đánh giá toàn diện hiệu năng của hệ thống đa lối vào – đa lối ra MIMO-OFDM và mã hóa không gian – thời gian trong việc tối ưu hóa dung lượng truyền thông đa người dùng.
• Đóng góp nguồn dữ liệu mô phỏng và cơ sở giải tích chuẩn mực cho việc thiết kế và phát triển hạ tầng mạng viễn thông thế hệ mới.

Lộ trình tiếp theo hướng đến việc mở rộng mô hình phân tập trên các dải sóng milimet (mmWave) và cấu hình Massive MIMO với hơn 64 phần tử anten trong giai đoạn 2026 - 2030. Bạn đọc hãy tham khảo toàn văn luận văn thạc sĩ Kỹ thuật Điện tử để ứng dụng các giải pháp phân tập tối ưu vào các dự án viễn thông thực tế ngay hôm nay.
