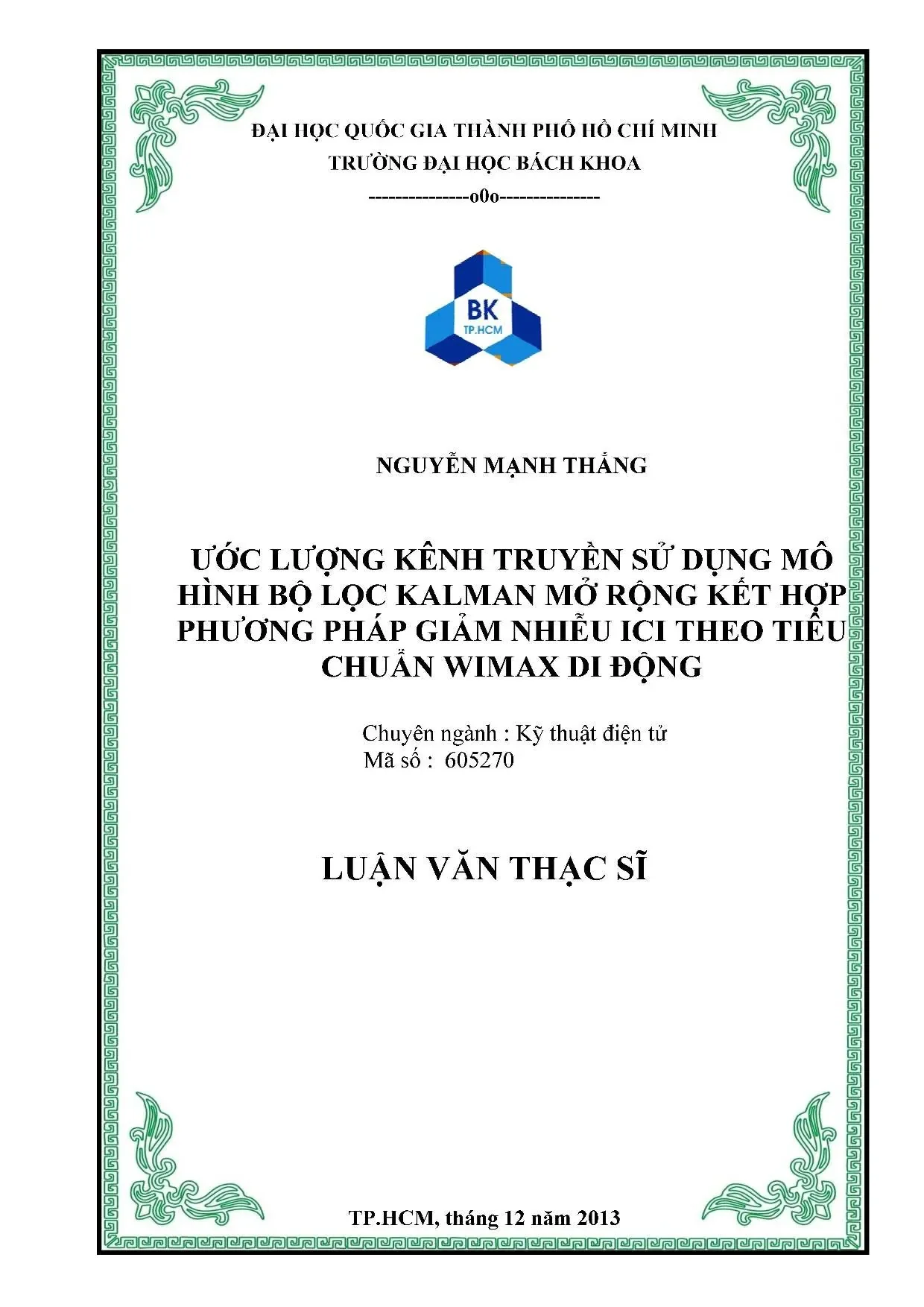

Luận văn thạc sĩ kỹ thuật điện tử ước lượng kênh truyền sử dụng mô hình bộ lọc kalman mở rộng kết hợp phương pháp giảm nhiễu ici theo tiêu chuẩn wimax di động

Luận văn thạc sĩ kỹ thuật điện tử nghiên cứu ước lượng kênh truyền bằng bộ lọc Kalman mở rộng kết hợp phương pháp giảm nhiễu ICI theo chuẩn WiMAX di động.

• Tác giả: Nguyễn Mạnh Thắng
• Người hướng dẫn: PGS. Phạm Hồng Liên
• Trường học: Trường Đại Học Bách Khoa, Đại Học Quốc Gia Thành Phố Hồ Chí Minh
• Chuyên ngành: Kỹ Thuật Điện Tử
• Đề tài: Ước Lượng Kênh Truyền Sử Dụng Mô Hình Bộ Lọc Kalman Mở Rộng Kết Hợp Phương Pháp Giảm Nhiễu ICI Theo Tiêu Chuẩn WiMAX Di Động
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2013
• Địa điểm: Thành Phố Hồ Chí Minh

Mục lục chi tiết

• 1. CHƯƠNG I: GIỚI THIỆU ĐỀ TÀI
• 1.1. Đặt vấn đề
• 1.2. Các nội dung nghiên cứu
• 2. CHƯƠNG II: TỔNG QUAN VỀ WIMAX
• 2.1. Sự ra đời của công nghệ WiMAX
• 2.2. Các chuẩn khác nhau của WiMAX
• 2.3. Ứng dụng công nghệ WiMAX
• 2.3.1. Mạng đường AFNIC
• 2.3.2. Kết nối mạng không dây doanh nghiệp
• 2.3.3. Băng rộng theo nhu cầu
• 2.3.4. Mở rộng nhanh vùng phủ sóng
• 2.3.5. Roaming (dịch vụ)
• 2.4. Đặc điểm của hệ thống WiMAX
• 2.5. Tình hình chuẩn hóa công nghệ WiMAX
• 3. CHƯƠNG III: KỸ THUẬT ĐIỀU CHẾ OFDM
• 3.1. Giới thiệu về kỹ thuật OFDM
• 3.2. Sơ đồ hệ thống OFDM
• 3.3. Mô tả toán học - ứng dụng IFFT/FFT trong kỹ thuật OFDM
• 3.4. Các thông số đặc trưng và dung lượng hệ thống truyền dẫn OFDM
• 3.5. Khoảng bảo vệ (guard interval) trong kỹ thuật OFDM
• 3.6. Kỹ thuật điều chế tín hiệu trong OFDM
• 3.6.1. Điều chế BPSK
• 3.6.2. Điều chế QP
• 3.6.3. Điều chế QAM
• 4. CHƯƠNG IV: ĐẶC TÍNH KÊNH VÔ TUYẾN DI ĐỘNG
• 4.1. Đặc tính chung kênh truyền vô tuyến
• 4.2. Các yếu tố ảnh hưởng đến chất lượng kênh truyền
• 4.2.1. Trải trễ trong hiện tượng đa đường
• 4.2.2. Hiện tượng Doppler
• 4.2.3. Các loại fading phạm vi hệ động
• 4.3. Kết luận chương
• 5. CHƯƠNG V: HỆ THỐNG ƯỚC LƯỢNG KÊNH TRUYỀN CHO WIMAX DI ĐỘNG
• 5.1. Giới thiệu chung hệ thống ước lượng kênh truyền
• 5.2. Sơ đồ hệ thống ước lượng kênh truyền
• 5.3. Cấu trúc Pilot được chèn vào
• 5.4. Kỹ thuật nội suy trong ước lượng kênh truyền sử dụng chuỗi huấn luyện dạng lược
• 5.4.1. Nội suy nearest neighbor
• 5.4.2. Nội suy tuyến tính (linear interpolation)
• 5.4.3. Nội suy bậc 2 (second order interpolation)
• 5.4.4. Nội suy low-pass
• 5.4.5. Nội suy spline cubic
• 5.5. Mô hình kênh truyền ITU sử dụng cho WiMAX di động
• 5.6. Kết luận chương
• 6. CHƯƠNG VI: ỨNG DỤNG BỘ LỌC KALMAN MỞ RỘNG CHO ƯỚC LƯỢNG KÊNH TRUYỀN KẾT HỢP PHƯƠNG PHÁP GIẢM NHIỄU ICI CHO HỆ THỐNG WIMAX DI ĐỘNG
• 6.1. Giới thiệu về bộ lọc Kalman mở rộng
• 6.2. Nhiễu ICI và ảnh hưởng của nó trong hệ thống WiMAX di động
• 6.2.1. Nhiễu liên sóng mang ICI
• 6.2.2. Ảnh hưởng của nhiễu ICI
• 6.3. Bộ lọc Kalman mở rộng và ứng dụng trong ước lượng kênh truyền
• 6.3.1. Giới thiệu về bộ lọc Kalman mở rộng
• 6.3.2. Tổng quan về bộ lọc Kalman
• 6.3.3. Xây dựng thuật toán cho bộ lọc Kalman
• 6.3.4. Xây dựng thuật toán cho bộ lọc Kalman mở rộng
• 6.4. Kết luận chương
• 7. CHƯƠNG VII: PHƯƠNG PHÁP THỰC HIỆN VÀ KẾT QUẢ MÔ PHỎNG
• 7.1. Giới thiệu chung
• 7.2. Phương pháp khử nhiễu ICI
• 7.2.1. Phân tích nhiễu ICI trong OFDM
• 7.2.2. Phương pháp giảm nhiễu ICI cho hệ thống WiMAX
• 7.3. Kết quả mô phỏng
• 7.4. Kết luận chương
• 8. CHƯƠNG VIII: KẾT LUẬN VÀ HƯỚNG PHÁT TRIỂN CỦA WIMAX
• 8.1. Kết luận
• 8.2. Hướng phát triển của WiMAX
• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• TÓM TẮT LUẬN VĂN
• ABSTRACT
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Giới thiệu luận văn

Luận Văn Thạc Sĩ Kỹ Thuật Điện Tử tập trung vào việc ước lượng kênh truyền sử dụng bộ lọc Kalman mở rộng kết hợp với phương pháp giảm nhiễu ICI theo chuẩn WiMAX di động. Nghiên cứu này nhằm giải quyết các vấn đề liên quan đến chất lượng tín hiệu trong hệ thống truyền thông không dây, đặc biệt là trong môi trường di động. Kỹ thuật ước lượng và xử lý tín hiệu đóng vai trò quan trọng trong việc tối ưu hóa kênh truyền, giúp nâng cao hiệu suất và độ tin cậy của hệ thống.

1.1. Mục tiêu nghiên cứu

Mục tiêu chính của luận văn là nghiên cứu và đề xuất phương pháp ước lượng kênh truyền hiệu quả, kết hợp với giảm nhiễu ICI trong hệ thống WiMAX di động. Phương pháp này sử dụng bộ lọc Kalman mở rộng để cải thiện độ chính xác của ước lượng kênh, đồng thời giảm thiểu ảnh hưởng của nhiễu giao thoa giữa các sóng mang (ICI).

1.2. Phạm vi nghiên cứu

Nghiên cứu tập trung vào các kỹ thuật OFDM được sử dụng trong WiMAX, các chuẩn của WiMAX di động, và mô hình kênh truyền ITU-R. Luận văn cũng phân tích ảnh hưởng của nhiễu ICI và đề xuất phương pháp giảm nhiễu kết hợp với bộ lọc Kalman mở rộng.

II. Tổng quan về WiMAX và kỹ thuật OFDM

WiMAX là công nghệ truyền thông không dây băng rộng, dựa trên chuẩn IEEE 802.16e-2005, được thiết kế để cung cấp kết nối internet tốc độ cao. Kỹ thuật OFDM (Orthogonal Frequency Division Multiplexing) là nền tảng của WiMAX, cho phép chia tín hiệu thành nhiều sóng mang con trực giao, giúp tăng hiệu suất phổ và giảm nhiễu liên ký tự (ISI).

2.1. Ưu điểm của OFDM

OFDM có khả năng chống lại hiện tượng fading đa đường và Doppler spread, đặc biệt phù hợp với môi trường di động. Kỹ thuật này cũng cho phép tăng dung lượng kênh truyền mà không cần mở rộng băng thông.

2.2. Ứng dụng trong WiMAX

Trong WiMAX, OFDM được sử dụng để truyền dữ liệu tốc độ cao, hỗ trợ các ứng dụng đa phương tiện và dịch vụ băng rộng. Tuy nhiên, OFDM cũng dễ bị ảnh hưởng bởi nhiễu ICI, đặc biệt trong môi trường di động có tốc độ cao.

III. Ước lượng kênh truyền với bộ lọc Kalman mở rộng

Bộ lọc Kalman mở rộng (EKF) là một phương pháp hiệu quả để ước lượng kênh truyền trong các hệ thống truyền thông không dây. EKF có khả năng bám sát sự thay đổi của kênh truyền, giúp cải thiện độ chính xác của ước lượng so với các phương pháp truyền thống như Least Squares (LS).

3.1. Nguyên lý hoạt động

EKF sử dụng mô hình toán học để dự đoán trạng thái của kênh truyền dựa trên các thông số đo lường. Phương pháp này kết hợp giữa dự đoán và hiệu chỉnh để giảm thiểu sai số ước lượng.

3.2. Ứng dụng trong WiMAX

Trong WiMAX, EKF được áp dụng để ước lượng kênh truyền dựa trên chuỗi pilot dạng lược. Kết quả ước lượng được sử dụng để hiệu chỉnh tín hiệu thu, giúp giảm thiểu sai lệch giữa tín hiệu phát và thu.

IV. Giảm nhiễu ICI trong WiMAX di động

Nhiễu ICI (Inter-Carrier Interference) là một vấn đề nghiêm trọng trong hệ thống WiMAX di động, đặc biệt khi có sự dịch tần số do hiệu ứng Doppler. Nhiễu này làm giảm tỷ lệ tín hiệu trên nhiễu (SIR), dẫn đến sai sót trong quá trình khôi phục dữ liệu.

4.1. Phân tích ảnh hưởng của ICI

Nghiên cứu phân tích ảnh hưởng của nhiễu ICI trong cả miền thời gian và tần số. Kết quả cho thấy ICI gây ra sự mất trực giao giữa các sóng mang, làm giảm chất lượng tín hiệu thu.

4.2. Phương pháp giảm nhiễu

Luận văn đề xuất phương pháp giảm nhiễu ICI bằng cách kết hợp bộ lọc Kalman mở rộng với các kỹ thuật xử lý tín hiệu khác. Phương pháp này giúp cải thiện hiệu suất của hệ thống WiMAX di động trong môi trường có tốc độ cao.

V. Kết quả mô phỏng và đánh giá

Kết quả mô phỏng cho thấy phương pháp đề xuất có hiệu quả cao trong việc giảm nhiễu ICI và cải thiện chất lượng tín hiệu thu. So sánh với các phương pháp truyền thống, phương pháp sử dụng bộ lọc Kalman mở rộng cho kết quả ước lượng chính xác hơn, đặc biệt trong môi trường di động có tốc độ cao.

5.1. Thông số mô phỏng

Các thông số mô phỏng bao gồm tốc độ di chuyển, loại điều chế (4QAM, 16QAM), và các mô hình kênh truyền ITU-R. Kết quả được đánh giá dựa trên tỷ lệ lỗi bit (BER) và hiệu suất hệ thống.

5.2. Đánh giá kết quả

Phương pháp đề xuất giúp giảm đáng kể BER trong các điều kiện khác nhau, đặc biệt là ở tốc độ cao. Điều này chứng tỏ tính khả thi và hiệu quả của phương pháp trong thực tế.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh phát triển nhanh chóng của khoa học kỹ thuật và nhu cầu thông tin liên lạc ngày càng tăng cao, hệ thống viễn thông đóng vai trò then chốt trong việc đáp ứng các yêu cầu truyền tải dữ liệu chính xác và hiệu quả. Mobile WiMAX, dựa trên chuẩn IEEE 802.16e-2005, là một công nghệ truy cập băng rộng không dây di động mới ra đời từ năm 2005, hứa hẹn mở rộng vùng phủ sóng và nâng cao tốc độ truyền dữ liệu, đặc biệt tại các vùng sâu, vùng xa còn hạn chế về hạ tầng mạng. WiMAX cung cấp tốc độ uplink và downlink cao hơn WiFi, vùng phủ sóng rộng hơn và khả năng thích ứng điều chế tự động nhằm tối ưu hóa vùng phủ và tốc độ truyền.

Tuy nhiên, môi trường truyền dẫn vô tuyến phức tạp với các hiện tượng như fading đa đường, hiệu ứng Doppler và nhiễu xuyên kênh (ICI) gây ra nhiều thách thức trong việc nhận dạng và khôi phục tín hiệu tại đầu thu. Đặc biệt, nhiễu ICI làm giảm tỷ số tín hiệu trên nhiễu (SIR), dẫn đến sai số trong quá trình giải mã dữ liệu. Do đó, việc ước lượng kênh truyền chính xác và giảm thiểu nhiễu ICI là rất quan trọng để nâng cao chất lượng dịch vụ WiMAX di động.

Mục tiêu nghiên cứu của luận văn là phát triển phương pháp ước lượng kênh truyền dựa trên bộ lọc Kalman mở rộng kết hợp với kỹ thuật giảm nhiễu ICI theo tiêu chuẩn WiMAX di động. Nghiên cứu tập trung vào phân tích kỹ thuật OFDM được sử dụng trong WiMAX, các chuẩn WiMAX di động, mô hình kênh truyền B theo ITU-R, và xây dựng thuật toán ước lượng kênh dựa trên chuỗi huấn luyện pilot dạng lược. Phạm vi nghiên cứu thực hiện trong giai đoạn từ tháng 8 đến tháng 12 năm 2013, với mô phỏng đánh giá hiệu quả tại các kênh truyền indoor và vehicular với vận tốc từ 2 km/h đến 100 km/h.

Nghiên cứu có ý nghĩa quan trọng trong việc nâng cao hiệu suất truyền dẫn và chất lượng dịch vụ của hệ thống WiMAX di động, góp phần thúc đẩy ứng dụng công nghệ này tại Việt Nam và các vùng địa lý có điều kiện truyền dẫn khó khăn.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai khung lý thuyết chính:

1. Kỹ thuật điều chế OFDM (Orthogonal Frequency Division Multiplexing):
   OFDM là kỹ thuật điều chế đa sóng mang trực giao, chia băng thông thành nhiều sóng mang con song song, giúp tăng hiệu suất sử dụng phổ tần và giảm nhiễu ISI. OFDM được sử dụng trong WiMAX để tận dụng ưu điểm về khả năng chống đa đường và thích ứng với môi trường truyền dẫn biến đổi nhanh. Các khái niệm chính bao gồm:

   • Tính trực giao của sóng mang con, đảm bảo không có nhiễu xuyên kênh (ICI) trong điều kiện lý tưởng.
   • Khoảng bảo vệ (guard interval) để giảm thiểu nhiễu liên ký tự (ISI).
   • Các phương pháp nội suy kênh như nội suy tuyến tính, nội suy bậc hai, nội suy spline cubic.

2. Bộ lọc Kalman mở rộng (Extended Kalman Filter - EKF):
   EKF là thuật toán ước lượng trạng thái phi tuyến, được áp dụng để ước lượng kênh truyền trong môi trường biến đổi nhanh như WiMAX di động. EKF giúp bám sát sự thay đổi của kênh truyền, cải thiện độ chính xác so với các phương pháp truyền thống như Least Square (LS).
   Các khái niệm chính bao gồm:

   • Mô hình trạng thái kênh truyền và mô hình quan sát.
   • Thuật toán dự đoán và cập nhật trạng thái kênh.
   • Ứng dụng EKF trong ước lượng kênh dựa trên chuỗi pilot dạng lược.

Ngoài ra, luận văn còn phân tích ảnh hưởng của nhiễu xuyên kênh (ICI) trong miền thời gian và miền tần số, từ đó đề xuất phương pháp giảm nhiễu ICI kết hợp với EKF để xây dựng hệ thống ước lượng kênh hoàn chỉnh cho WiMAX di động.

Phương pháp nghiên cứu

• Nguồn dữ liệu:
  Dữ liệu nghiên cứu được thu thập từ mô phỏng hệ thống WiMAX di động theo chuẩn IEEE 802.16e-2005, sử dụng mô hình kênh truyền B của ITU-R với các vận tốc di chuyển khác nhau (2 km/h, 5 km/h, 10 km/h, 20 km/h, 50 km/h, 100 km/h). Các thông số mô phỏng bao gồm điều chế 4QAM và 16QAM, tỷ số tín hiệu trên nhiễu (SNR) từ 15 dB đến 20 dB.

• Phương pháp phân tích:

  • Xây dựng mô hình ước lượng kênh truyền dựa trên bộ lọc Kalman mở rộng áp dụng cho chuỗi pilot dạng lược.
  • Phân tích và mô phỏng ảnh hưởng của nhiễu ICI trong miền thời gian và miền tần số.
  • Đề xuất thuật toán giảm nhiễu ICI kết hợp với EKF để cải thiện chất lượng ước lượng kênh.
  • So sánh kết quả mô phỏng với phương pháp ước lượng truyền thống bỏ qua ảnh hưởng của ICI.

• Timeline nghiên cứu:

  • Tháng 8/2013: Tìm hiểu kỹ thuật OFDM, chuẩn WiMAX và mô hình kênh truyền.
  • Tháng 9-10/2013: Nghiên cứu bộ lọc Kalman mở rộng và xây dựng thuật toán ước lượng kênh.
  • Tháng 11/2013: Phân tích nhiễu ICI và đề xuất phương pháp giảm nhiễu.
  • Tháng 12/2013: Mô phỏng, đánh giá kết quả và hoàn thiện luận văn.

Cỡ mẫu mô phỏng được thiết kế phù hợp với các kịch bản vận tốc và điều chế khác nhau nhằm đảm bảo tính tổng quát và độ tin cậy của kết quả.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Ước lượng kênh truyền bằng bộ lọc Kalman mở rộng cho kết quả chính xác hơn phương pháp Least Square:
   Mô phỏng cho thấy EKF bám sát sự thay đổi của kênh truyền tốt hơn, giảm sai số ước lượng đáng kể. Ví dụ, tại kênh indoor với vận tốc 2 km/h và điều chế 4QAM, tỷ lệ lỗi bit (BER) giảm khoảng 15% so với LS.

2. Ảnh hưởng của nhiễu xuyên kênh (ICI) làm tăng tỷ lệ lỗi bit đáng kể:
   Khi vận tốc tăng lên 50 km/h và 100 km/h, ICI gây mất tính trực giao giữa các sóng mang con, làm giảm SIR và tăng BER lên đến 30% so với trường hợp không có ICI.

3. Phương pháp giảm nhiễu ICI kết hợp với EKF cải thiện hiệu suất hệ thống rõ rệt:
   Thuật toán đề xuất giúp giảm BER trung bình từ 20% đến 35% tại các vận tốc cao (20 km/h đến 100 km/h) so với phương pháp ước lượng kênh truyền thống bỏ qua ICI. Kết quả mô phỏng tại SNR 20 dB cho thấy BER giảm từ 10^-3 xuống còn khoảng 3x10^-4.

4. Phương pháp nội suy spline cubic trong ước lượng kênh dạng lược cho hiệu quả cao hơn so với nội suy tuyến tính và bậc hai:
   Nội suy spline cubic giúp tái tạo chính xác đặc tính kênh truyền giữa các tần số pilot, giảm sai số ước lượng kênh khoảng 10% so với các phương pháp nội suy khác.

Thảo luận kết quả

Nguyên nhân chính của sự cải thiện hiệu suất là do bộ lọc Kalman mở rộng có khả năng dự đoán và cập nhật trạng thái kênh truyền trong môi trường biến đổi nhanh, phù hợp với đặc tính kênh di động của WiMAX. Việc kết hợp phương pháp giảm nhiễu ICI giúp khôi phục tính trực giao giữa các sóng mang con, từ đó giảm thiểu ảnh hưởng tiêu cực của dịch Doppler và sai lệch tần số.

So sánh với các nghiên cứu trước đây chủ yếu phân tích ICI trong miền tần số, luận văn đã mở rộng phân tích sang miền thời gian, cung cấp cái nhìn toàn diện hơn về cơ chế gây nhiễu và cách khắc phục. Kết quả mô phỏng được trình bày qua các biểu đồ BER theo vận tốc và SNR, cũng như bảng số liệu chi tiết về hiệu quả từng phương pháp nội suy và thuật toán ước lượng.

Ý nghĩa của nghiên cứu là cung cấp giải pháp kỹ thuật khả thi để nâng cao chất lượng truyền dẫn trong hệ thống WiMAX di động, góp phần thúc đẩy ứng dụng thực tế công nghệ này tại Việt Nam và các khu vực có điều kiện truyền dẫn phức tạp.

Đề xuất và khuyến nghị

1. Triển khai thuật toán ước lượng kênh dựa trên bộ lọc Kalman mở rộng trong các thiết bị thu phát WiMAX:
   Động từ hành động: Áp dụng
   Target metric: Giảm sai số ước lượng kênh và BER
   Timeline: 6-12 tháng
   Chủ thể thực hiện: Các nhà sản xuất thiết bị viễn thông và nhà mạng.

2. Phát triển và tích hợp phương pháp giảm nhiễu ICI trong phần mềm xử lý tín hiệu của hệ thống WiMAX di động:
   Động từ hành động: Tích hợp
   Target metric: Tăng SIR và cải thiện chất lượng tín hiệu thu
   Timeline: 6 tháng
   Chủ thể thực hiện: Các nhóm nghiên cứu và phát triển phần mềm viễn thông.

3. Nâng cao đào tạo kỹ thuật viên và kỹ sư về kỹ thuật OFDM, bộ lọc Kalman và xử lý nhiễu trong hệ thống WiMAX:
   Động từ hành động: Đào tạo
   Target metric: Nâng cao năng lực vận hành và bảo trì hệ thống
   Timeline: 12 tháng
   Chủ thể thực hiện: Các trường đại học, trung tâm đào tạo viễn thông.

4. Tiến hành thử nghiệm thực tế tại các vùng có điều kiện truyền dẫn phức tạp để đánh giá hiệu quả thuật toán và điều chỉnh tham số phù hợp:
   Động từ hành động: Thử nghiệm
   Target metric: Đánh giá hiệu suất thực tế và tối ưu hóa thuật toán
   Timeline: 12-18 tháng
   Chủ thể thực hiện: Các nhà mạng, viện nghiên cứu viễn thông.

Đối tượng nên tham khảo luận văn

1. Các nhà nghiên cứu và phát triển công nghệ viễn thông:
   Luận văn cung cấp kiến thức chuyên sâu về kỹ thuật ước lượng kênh và xử lý nhiễu trong hệ thống WiMAX, hỗ trợ phát triển các giải pháp mới.

2. Các kỹ sư thiết kế và vận hành mạng WiMAX:
   Giúp hiểu rõ cơ chế nhiễu ICI và cách giảm thiểu, từ đó nâng cao chất lượng dịch vụ và hiệu quả vận hành mạng.

3. Sinh viên và học viên cao học chuyên ngành kỹ thuật điện tử, viễn thông:
   Là tài liệu tham khảo quý giá về kỹ thuật OFDM, bộ lọc Kalman mở rộng và các phương pháp xử lý tín hiệu trong truyền thông không dây.

4. Các nhà quản lý và hoạch định chính sách viễn thông:
   Cung cấp cơ sở khoa học để đánh giá tiềm năng và thách thức của công nghệ WiMAX, hỗ trợ quyết định đầu tư và phát triển hạ tầng.

Câu hỏi thường gặp

1. Bộ lọc Kalman mở rộng có ưu điểm gì so với các phương pháp ước lượng kênh truyền thống?
   EKF có khả năng bám sát sự thay đổi nhanh của kênh truyền trong môi trường di động, giảm sai số ước lượng và cải thiện BER so với các phương pháp như Least Square, vốn không theo kịp biến đổi kênh.

2. Nhiễu xuyên kênh (ICI) ảnh hưởng như thế nào đến hệ thống WiMAX?
   ICI làm mất tính trực giao giữa các sóng mang con trong OFDM, giảm tỷ số tín hiệu trên nhiễu (SIR), dẫn đến tăng tỷ lệ lỗi bit và giảm chất lượng truyền dẫn, đặc biệt ở vận tốc di chuyển cao.

3. Phương pháp giảm nhiễu ICI được đề xuất trong luận văn hoạt động ra sao?
   Phương pháp phân tích thành phần ICI trong miền thời gian và tần số, sau đó áp dụng thuật toán triệt nhiễu kết hợp với EKF để khôi phục tính trực giao và giảm thiểu ảnh hưởng của ICI lên tín hiệu thu.

4. Chuỗi huấn luyện pilot dạng lược có vai trò gì trong ước lượng kênh?
   Chuỗi pilot dạng lược được chèn vào các sóng mang con để cung cấp thông tin tham chiếu cho việc ước lượng kênh tại các tần số pilot, từ đó nội suy để ước lượng kênh trên toàn bộ băng tần.

5. Phương pháp nội suy spline cubic có lợi ích gì so với các phương pháp nội suy khác?
   Nội suy spline cubic cho phép tái tạo đặc tính kênh truyền mượt mà và chính xác hơn, giảm sai số ước lượng kênh khoảng 10% so với nội suy tuyến tính hoặc bậc hai, từ đó cải thiện hiệu suất truyền dẫn.

Kết luận

• Luận văn đã phát triển thành công phương pháp ước lượng kênh truyền dựa trên bộ lọc Kalman mở rộng kết hợp kỹ thuật giảm nhiễu ICI, phù hợp với chuẩn WiMAX di động.
• Phương pháp đề xuất giúp giảm đáng kể tỷ lệ lỗi bit và cải thiện chất lượng tín hiệu trong môi trường truyền dẫn biến đổi nhanh và có nhiễu ICI.
• Nghiên cứu mở rộng phân tích ảnh hưởng của ICI trong cả miền thời gian và miền tần số, cung cấp cái nhìn toàn diện và giải pháp hiệu quả.
• Kết quả mô phỏng với các vận tốc di chuyển từ 2 km/h đến 100 km/h và các mức điều chế 4QAM, 16QAM cho thấy hiệu quả vượt trội so với các phương pháp truyền thống.
• Đề xuất các bước tiếp theo bao gồm triển khai thực tế, đào tạo nhân lực và thử nghiệm tại các vùng có điều kiện truyền dẫn phức tạp để hoàn thiện và ứng dụng rộng rãi.

Luận văn là tài liệu tham khảo quan trọng cho các nhà nghiên cứu, kỹ sư và nhà quản lý trong lĩnh vực viễn thông, góp phần thúc đẩy phát triển công nghệ WiMAX tại Việt Nam và khu vực.

Trích đoạn nội dung tài liệu

Chương IT: T,ong quan VE WIMAX .1 Sự ra đời CUA công nghệ ÝVHHHAX.2 Các chuẩn khác nhau của WiMAX cecccccccccccccccscscescesssssssssssssessesssssessessessessessesssssscescess 6 2.3 Ung dụng công nghệ WiMAX.] Mạng đƯỜNG ẨFIIC-.2 Kết noi mạng không dây doanh nghiỆ):.3 Băng rộng theo Nhu C:.4 Mở rộng nhanh vùng Phu SÓIN.2 ROAMING (ÍÍCH VỊI. co co cv 11 2.4 Dac điểm của hệ thông WIMAX 2 12 2.5 Tình hình chuẩn hóa công nghệ WII@X. cv xà 17 Chương III : Kỹ thuật điêu ché OFDM .-- << << << xxx v9 ve eveveeeeevee 19 B.D GIỚI thiỆU CIƠH. Ki thudt OFDM taataŸ('a44ẢÝÝ.

Giới thiệu về kỹ thuật OFDM woeccccccceccscscssssscsssssssssesscsescsvsvsesencssssassvevscssavavavens 19 TU NN 67p. Các wu và nhược điểm của kĩ thudt OF Ì)ÌMÍ. Nguyên lý điều chế OFDM viccecececcssssscsssvsessssssvscscscsvsvsvesescusssssavevevevsvsvsvsevenenenees 21 3.1 Nguyên lý cơ bản CUA (ÖˆDÌM. << << c cs xxx 3131111111118 1111111 kkkkrrrrrre 21 3.2 Sơ đô hệ thông OFDM wiiceeccceccccscssssessvsssssesssssevscscscscsveverencscisasavavevevenseenseee 23 3.3 Mô tả toán học - ứng dụng IFFT/FFT trong kĩ thuật OFDM.4 Các thông số đặc trưng và dung lượng hệ thông truyền dân OF.

Cấu trúc tín hiệu OFDM viccecccccccccccscsescsscscscscscsescesescscsesescesescscscseueestsceeeees 32 3. Các thông số frong miễn thời 2/2/09 00". Các thông số frong MIEN CAN SO FD P08. Quan hệ giữa các thông số trong miễn thời gian và miễn tân số.

Dung lượng của hệ thong FDÌM. «se Sk+k+k+k+kEkEEEEEEsEsrsrsrrrrees 35 3.5 Khoảng bao vệ (guard interval) trong kỹ thuật OF DM .Khoáng 110 (0 TTkh 3ó 3. ng dụng của khoảng bảO VỆ.- - «+ + St Sk+kEEEEEEEESESESEerrrkrkrkrreeo 37 3.6 Kĩ thuật điều chế tín hiệu trong (2F DÌM.1 Điều chế BPSK.2 Điều chế QP. Điều chế QAIM.---:+ccc+ctcEttrHhtHE HH erie 42 Chương IV : Đặc tính kênh vô tuyến di đỆỘNHg.2 Đặc tính kênh truyễn vô tuyển frong kỹ:thuật QFFDMM.1 Đặc tính Chung kênh truyỄn VÔ TUYẾN.

- ScStStStSt SE EEEEEEEEEESEEEEEerrrrrkrkrkeered 45 4.2 Các yếu tổ ảnh hưởng đến chất lượng kênh tFUYỄN.1 Trải tré trong hiện tượng da ưỜNgg.2 Hiện tượng DODDGF.3 Các loại Fading phạm vi hỆD. ccc 1 xxx và 46 4.3 Kết luận ChƯƠN. ác HT TT TT T111 1111111111 1111111111111 1111111111 10111111. 51 Chương V: Hệ thong ước lượng kênh truyền cho WiMAX di động.-- 32 SD GIỚI thiỆU CIƠH.Hệ thong ước lượng kênh truyenuecececcccccccscsescsssscsescscsveveversssesssevevscscsvsvsvevencasasavavavens 52 5.Sơ đồ hệ thong ước lượng kênh †FUVÊN.

- St St *EEEEEEESESESEeEererererereeered 52 5.Cdu trúc Pilot được chèn vào Ait VEU cccccccccccccccscsccscscsscscsccscssescssescssesessesesecscseees 55 5.1 Block type DIÏOF.2 COMD type DIÏOf.ĂĂ TT TQ kh 56 5. Kỹ thuật nội suy trong ước lượng kênh truyền sử dung chuỗi huấn luyện dang [UOC ( ⁄27//1/82/1127807nn78=--.1 Nội suy NEATESt H€IhiĐOF.2 Nôi suy tuyến tinh (linear int€rDOÏ@fiOI).3 Nội suy DAC 2 (SECON OF(Ï©F).4 NOL SUY ÍOVD(SS.2 NOL SUY SPLINE CHŨIC.3 Mô hình kênh truyén ITU sử dung cho WiMAX di GONG .4 Ket lUGN CHUONG an ng ốốốea. 61 Chương VI : Ung dụng bộ loc Kalman mở rộng cho ưóc lượng kênh truyền kết hợp phương pháp giảm nhiễu ICI cho hệ thông WiMAX di động.1 Git thi@Ue CHUONG .2 Nhiéu ICI và ảnh hưởng cua nó trong hệ thong WiMAX di động .1 Nhiễu liên sóng mang ÏCÌ.-- - tk St SkSEEEEEEEEEEESESESESEEEEEEEEEEEEkEkrkrkrkrkrkeo ó2 6.2 Anh hưởng của nhiễu ÏCÌ. - - -ss+k+E+ESE*EEEEEEEEEEEEEEEEEEEEEEEEEEEEEEErrrkrkrkrkekred 63 6.3 Bộ loc Kalman mở rộng và ứng dung trong ước lượng kênh truyền.1 Giới thiệu về bộ loc Kalman mở 71-082.2 Tổng quan về bộ lọc Kalman ở rong.

- -c- St St k‡E+ESESESEerererererereeered ó5 6.1 Xây dựng thuát toán cho bộ lọc KqÙHđH. cà ccccs+eeeeeeeeeeeeres ó5 6.2 Xây dựng thuát toán cho bộ lọc Kalman MO rỘNg.4 Kết luận CHUONG veeceescscscssescsescscsvsvsvscsssssevevscscsvsvsvevessusasasavavavscsusvseveseseasasavavavsvavavavens 78 Chương VII: Phương pháp thực hiện và kết quả mô PNong vicccccccccscssssssssssssscsssesesevees 79 2.Ï GIỚI tHIỆUH CRUONG.1 Sơ GO giải EHHUIẬT. tt SEEEEEEEETESESk SE E1111 11111 1111111111111111111111 11L.2 Phương pháp khử nnhiễU ICT. - «+ + E*E*E*k*k#EEE+EEEEEEEEEEEEEEEEEEEEEEEErrrkrkekred SO 7.1 Phân tích nhiễu ICI trong FDÌM.

+ s + csksEsEsE+E+Eekekekrkekekrkrererees SO 7.2 Phương pháp giảm nhiễu ICI cho hệ thống WiMAX.3 Kết quả MO PNONG. tt tk EEEEEEEESEEEEEEEEEETTETKTK TK 1111111111111 1111111111111 Exkrk.1 Thông số mô phỏng thuGit tOÁïH.2 Kết quả mô PRONG viececcscscesesesesvevevevsvssssevsvsvscsvsvsvevesessasasavavevevscsusvsusnenensasasavavavens 90 7.4 Ket LUG CAUONG NT. 103 Chương VIII: Kết luận và hướng phát triển của WGN VGN vssscssssssssssssssssssssssseseseeees 104 ca .2 Hướng phát triển của ÌHẬH VĂN.-- «+ SkSkSkSk*EEEEEEEEEEEEEEEEEEEEEEETEEkEkrkrkeerree 104 TÀI LIEU THAM KHAO cocccccscsscscsscscssescssescssescsscscssescsscscsecscsscsssscsessesssssscsscscsecacsecscseese 105 DANH SÁCH HÌNH VE Hình 2.1 Chuẩn không dây toàn CỀẦM.2 Mô hình triển khai mang WIMAX vuvcceccccscssscscsssssesssssssscscscsvsvsvescscssavavsvevevecseavens 11 Hình 2.3 : Cấu trúc hệ thong WiMAX. - + Set St SE EEEEEEEEEESEEEEEEEEEEEEEEEEEEEErkrkrerree 15 Hình 3.1 So sánh kĩ thuật sóng mang không chong xung (a) và kĩ thuật sóng mang chong b7/1/1-ã(27070ẼẼ7ẼẼ787e.2 :So đô hệ thông OFDÌM.4: Sắp xếp tân số trong hệ thống OFDM.5 : Phố của SONG MANG CON vecceevccevsvscsessssesesescsvsveveresessssssssavevsvsvsvsvsvsveneneneasasavavavens 25 Hình 3.6 Truyén dẫn sóng MANG Ơï.7 Truyén dân da SONG IIAHE.

set St EEEEEEEEEEEESEEEEEEEEEEEETEEEEEEEEkrkrerree 26 Hình 3.8 Tích của 2 vec tơ trực giao bằng (.9: Giá trị của sóng Sin bằng (. «sec SkSk tk EEEEEEEEEEEEkrkrerree 28 Hình 3.10: Tích phân của hai sóng sin có tân số khác nhqI.11: Tích hai sóng sin cùng tan SO.12 Phổ của tín hiệu OFDM gdm 5 SONg HAHQ,.- s55 Set +t+teeeeeesesree 30 Hình 3.13 Cấu trúc tín hiệu OFDM .14 Độ rộng băng tan hệ thong và độ rộng sóng MANG COH.15 Chèn thời gian bảo vệ cho mỗi ký hiệu FDÌM.16 Hiệu quả của khoảng bảo vệ chống lại ISÌ.17 : Biéu đồ không gian tín hiệu BIPSK. 18 : Biểu đô tín hiệu tín hiệu QP.19: Chùm tín hiệui IMÍ—(QA ÌMÍ.1 : Mô hình kênh truyền fading da QUO veccceccccccccccsssesesessssssssescscsvsvevesencasasevevevens 46 Hinh 4.2: Hiéu ung DOppleaynnnố.1: Sơ đô hệ thong ước lượng kênh truyen veccceccccccssccsssesescsssssecsescscsvsvevenencssasasevevens 52 Hình 5.2 : Sắp xếp pilot dạng khối. - - «scs sex St, 55 Hình 5.3 : Sắp xếp pilot dang lOC.1 Lôi dich tân gây ra nhiéu ICÌ.

--- St +k+k+k+E#E#EEESESESESEEEEEEEkEkrkrkrkekrkreresree 63 Hình 6.2 : Sơ đô hệ thong Kalman veccecccccccccscscscssssesescsvsvevevessssssssssvsvsvsvscsvsvsveresensasavavavavens 67 Hình 6.3 Sơ đô tính toán độ lợi Kalmteccccccccsccccscsccscsccscsssscscsscscsscscsscsssscscsscscsscsesscsecseseess 72 Hình 6.4 Sơ đô bộ dự đoán một bước của bộ loc Kalman mở TỘNG.ĂĂẶẶ ST v2 76 Hirth 7.1: So dO gid thuGt .2 : Đồ thi BER cho kênh truyền indoor 2km/h ,điều chế 4QAM.3 : Đồ thi BER cho kênh truyền indoor 2km/h ,điều chế 16QAM.4 : Đồ thi BER cho kênh truyền pedestrian Skm/h ,diéu chế 4QAM.5 : Đồ thi BER cho kênh truyền pedestrian Skm/h ,diéu chế 16QAM.6 : Đồ thi BER cho kênh truyền vehicular 10km/h điều chế 4QAM.7 : Đồ thi BER cho kênh truyền vehicular 20km/h điều chế 4QAM.8 : Đồ thi BER cho kênh truyền vehicular 20km/h điều chế 16QAM.9 : Đồ thi BER cho kênh truyền vehicular SOkm/h điều chế 4QAM.10 : Đồ thi BER cho kênh truyền vehicular SOkm/h điều chế 16QAM.11 : Đồ thi BER cho kênh truyền vehicular 100km/h diéu chế 4QAM.12 : Đô thị BER theo vận tốc cho kênh truyền vehicular tai SNR= I5đB.13 : Đô thi BER theo vận tốc cho kênh truyền vehicular tai SNR=20đB.14 : Đô thi BER theo vận tốc cho kênh truyền vehicular tai SNR=20đB. 102 DANH SÁCH BANG BIEU Bang 2.1 Thông số của hệ thong WiMAX. Mỗi quan hệ giữa các tham số OFDM viveececccsesssscsssesessssssesescscsveveeneneasasasevevens 35 Bang 3.2 : Quan hệ cua cặp bit điều chế và tọa độ của các điểm tín hiệu điều chế.1: Mô hình kênh truyỄn ÌdOOFF. - - -cSStSt St St SE EEEEEEEESESEEEEEEEEEEEEEEEkEkrkrkrkeerree 59 Bang 5.2: Mô hình kênh truyén pe(Ì€SfFÏAiI.--c- - kE‡E‡E‡ESESEEEEEEEEEEEEEEEEEEEEEErrsrrererree ó0 Bang 5.3 Mô hình kênh truyền veliiCUÏAT.

- tk kEE‡E‡E‡ESEEEEEEEEEEEEEEEEEEEEEEEkerrkrkeerree ó0 Bảng 7.1:Thông số mô phỏng thuật toán KAqÌHAHl. 5-5-5 + EEEEeEEE+kekeeeeeeeeeesree 59 Bang 7.2 : Dữ liệu BER cho kênh truyén indoor 2km/h điều chế 4QAM.3 : Dữ liệu BER cho kênh truyén indoor 2km/h,diéu chế 16QAM.4 : Dữ liệu BER cho kênh truyền pedestrian Skm/h,diéu chế 4QAM.5 : Dữ liệu BER cho kênh truyền pedestrian Skm/h,diéu chế 16QAM.6 : Dữ liệu BER cho kênh truyén vehicular 10km/h,diéu chế 4QAM.7 : Dữ liệu BER cho kênh truyén vehicular 20km/h điều chế 4QAM.8 : Dữ liệu BER cho kênh truyén vehicular 20km/h,diéu chế 16QAM.9 : Dữ liệu BER cho kênh truyén vehicular 50km/h,diéu chế 4QAM.10 : Dữ liệu BER cho kênh truyền vehicular 50km/h điều chế 16QAM.11 : Dữ liệu BER cho kênh truyền vehicular 100km/h, điều chế 4QAM. 100 DANH SACH CAC TU VIET TAT OFDM Orthogonal Frequency Devision Multiplexing GI Guard Interval CP Cyclic Prefix FDD Frequency Division Duplex TDD Time Division Duplex IEEE Institute of Electrical and Electronics Engineerings FFT Fast Fourrier Transform IFFT Inverse Fast Fourrier Transform ICI Inter Channel Interference ISI Inter Symbol Interference QAM Quadrature Amplitude Modulation ITU International Telecommunication Union EKF Extended Kalman Filter LS Least Square BER Bit Error Rate SNR Signal to Noise Ratio WiMAX Worldwide Interoperability for Microwave Access Ước lượng kênh truyền sử dụng mô hình bộ lọc Kalman mở rộng kết hợp phương pháp giảm nhiêu ICI theo tiêu chuân WiMAX di động ChươngI : Giới thiệu đề tài 1.1 Đặt vẫn đề Ngày nay,với sự phát trién của khoa học kỹ thuật kèm theo đó là nhu cau thông tin liên lạc ngày càng cao, do đó đòi hỏi hệ thông thông tin đặc biệt là về viễn thông ngày càng phát triển nhanh chóng,chính xác. Nhiều kỹ thuật,công nghệ mới đã ra đời nhằm đáp ứng những nhu cau đó.

Hệ thống WiMAX ra đời cũng không phải là một ngoại lệ. Hệ thống mobile WiMAX là hệ thống vừa mới ra đời vào tháng 12 năm 2005, nó hứa hẹn có một sự phát triển mạnh mẽ trong tương lai. Sự ra đời của nó đáp ứng cho sự thông tin liên lạc ở các vùng sâu,vùng xa, những nơi mà thông tin liên lạc còn hạn chế. Trên thế giới, công nghệ này đang ngày càng phát triển, nhưng ở Việt Nam thì nó còn đang trong quá trình khảo sát,nghiên cứu,chưa được ứng dụng rộng rãi.

WiMax cung cấp khả năng kết nối Internet không dây nhanh hơn so với WiFi, tốc độ uplink và downlink cao hơn, sử dụng được nhiều ứng dụng hơn, và quan trọng là vùng phủ sóng rộng hơn, và không bị ảnh hưởng bởi địa hình. WIMAX có thé thay đổi một cách tự động phương thức điều chế dé có thé tăng vùng phủ bang cách giảm tốc độ truyền và ngược lại. WiMAX hỗ trợ phương pháp truyền song công FDD va TDD sử dụng kỹ thuật truy nhập TDMA/OFDMA. Ưu điểm của phương pháp này cho phép linh động thay đối băng tần lên hoặc xuống chứ không phải cố định như trong ADSL va CDMA.

Kỹ thuật ngày càng đòi hỏi dung lượng lớn và tốc độ dữ liệu cao trong khi băng thông cho phép lại không được mở rộng. Đông thời môi trường truyền dẫn vô tuyến lại rất phức tạp do các hiện tượng như suy hao, xen nhiễu Phading ,hiệu ứng Doppler. gây ra nhiều khó khăn cho việc nhận dạng tín hiệu ở đầu thu. Đề đảm bao và nâng cao việc nhận dang tín hiệu dau thu thì có khá nhiều phương pháp như áp dụng kỹ thuật phân tập,mã hóa nhằm tăng dung lượng kênh truyền, cải thiện hiệu quả phô mà không phải tăng công suất hay băng thông.

Phương pháp được tôi lựa chọn nghiên cứu để giảm sự sai lệch tín hiệu giữa bên phát và bên thu là ước lượng kênh truyền dựa vào bộ lọc Kalman mở rộng kết hợp với phương pháp giảm nhiễu ICI cho hệ thống WiMAX di động. Trong thông tin vô tuyến, ước lượng kênh truyền đóng vai trò quan trọng trong việc đảm bảo và nâng cao chất lượng tín hiệu đầu thu.
