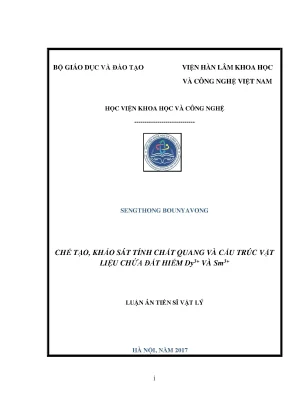

Tổng quan về luận án

Nghiên cứu chế tạo và khảo sát vật liệu phát quang tiên tiến là một trong những trọng tâm cốt lõi của vật lý chất rắn và quang tử học hiện đại, hướng tới đáp ứng nhu cầu cấp thiết về laser trạng thái rắn, thiết bị hiển thị ba chiều, cảm biến quang học và công nghệ chiếu sáng rắn (Solid-State Lighting - SSL) thế hệ mới. Trong khi vật liệu dạng đơn tinh thể đòi hỏi điều kiện tổng hợp vô cùng phức tạp, chi phí cao và không thể tạo hình linh hoạt để kéo sợi quang học, thì vật liệu thủy tinh vô cơ nổi lên như một giải pháp thay thế vượt trội nhờ khả năng định hình đa dạng, khoảng pha tạp nồng độ ion hoạt hóa rộng và tính đồng nhất quang học cao. Tuy nhiên, các hệ thủy tinh truyền thống như borat tinh khiết lại bộc lộ hạn chế nghiêm trọng về độ bền hóa học thấp và năng lượng phonon cực đại cao (xấp xỉ $1500\text{ cm}^{-1}$), làm gia tăng xác suất phục hồi đa phonon không phát xạ và triệt tiêu đáng kể hiệu suất lượng tử. Nhằm khắc phục triệt để rào cản này, sự kết hợp giữa oxit tellurite ($\text{TeO}_2$) – một chất hình thành mạng thủy tinh có điều kiện sở hữu năng lượng phonon thấp (khoảng $750\text{ cm}^{-1}$), chiết suất phi tuyến cao ($n \approx 2.0$) và vùng truyền qua rộng từ khả kiến đến $4.5\text{ }\mu\text{m}$ – với mạng nền borat ($\text{B}_2\text{O}_3$) đã mở ra triển vọng to lớn trong việc tạo ra hệ vật liệu lai borotellurite có độ bền cơ lý hóa ưu việt và hiệu suất phát quang vượt trội.

Khoảng trống nghiên cứu (research gap) mà luận án tập trung giải quyết nằm ở sự thiếu vắng các hiểu biết định lượng, chính xác về cơ chế biến đổi trường phối tử (ligand field) cục bộ xung quanh các ion đất hiếm hóa trị ba ($\text{RE}^{3+}$) khi tỷ lệ thành phần $\text{B}2\text{O}3/\text{TeO}2$ thay đổi, cũng như những tranh luận học thuật kéo dài về việc áp dụng lý thuyết Judd-Ofelt (JO). Cụ thể, các y văn quốc tế vẫn tồn tại những quan điểm đối nghịch sâu sắc về việc có hay không nên đưa chuyển dời siêu nhạy (Hypersensitive Transition - HST) $^6\text{H}{15/2} \rightarrow {^6\text{F}}{11/2}$ vào thuật toán bình phương tối thiểu để tính toán bộ tham số cường độ $\Omega\lambda$ ($\lambda = 2, 4, 6$) của ion $\text{Dy}^{3+}$. Đồng thời, bản chất của quá trình truyền năng lượng kép – bao gồm sự di trú năng lượng (energy migration) qua phân mạng $\text{Gd}^{3+}$ và quá trình bắt giữ năng lượng (energy trapping) bởi các ion hoạt hóa $\text{Sm}^{3+}, \text{Tb}^{3+}, \text{Dy}^{3+}$ trong tinh thể đơn pha $\text{K}_2\text{GdF}_5$ – vẫn chưa được mô hình hóa động học một cách tường minh.

Luận án xác lập hệ thống câu hỏi nghiên cứu và giả thuyết khoa học chặt chẽ:

  • Câu hỏi nghiên cứu 1 (RQ1): Sự thay đổi tỷ lệ nồng độ $\text{B}_2\text{O}_3/\text{TeO}_2$ trong hệ thủy tinh tứ phần $\text{B}_2\text{O}_3-\text{TeO}_2-\text{ZnO}-\text{Na}_2\text{O}$ làm biến đổi các đơn vị cấu trúc vi mô $[\text{TeO}_4]$, $[\text{TeO}_3]$, $[\text{BO}_3]$, $[\text{BO}_4]$ và tính bất đối xứng của trường phối tử xung quanh ion $\text{Dy}^{3+}$ theo cơ chế vật lý nào?
  • Câu hỏi nghiên cứu 2 (RQ2): Ảnh hưởng định lượng của việc tính hoặc không tính chuyển dời siêu nhạy (HST) trong lý thuyết Judd-Ofelt đối với độ chính xác của các thông số phát xạ và thời gian sống huỳnh quang là gì, và làm thế nào để kiểm chứng độ tin cậy này thông qua mô hình động học ba mức năng lượng?
  • Câu hỏi nghiên cứu 3 (RQ3): Cơ chế vi mô của quá trình phục hồi chéo (Cross-Relaxation - CR) giữa các ion $\text{Dy}^{3+}$ trong thủy tinh borotellurite và động học truyền năng lượng kép từ ion truyền nhạy $\text{Gd}^{3+}$ sang các ion nhận $\text{RE}^{3+}$ trong tinh thể $\text{K}_2\text{GdF}_5$ tuân theo quy luật tương tác đa cực nào?

Hệ thống giả thuyết nghiên cứu được kiểm định bao gồm:

  • Giả thuyết 1 (H1): Oxit $\text{B}_2\text{O}_3$ đóng vai trò kép vừa là chất tạo mạng vừa là chất biến tính, gây ra sự chuyển dịch cấu trúc giữa $[\text{TeO}_4] \leftrightarrow [\text{TeO}_3]$ cùng sự xuất hiện của oxy không cầu nối (NBO), làm thay đổi mạnh mẽ thông số cường độ $\Omega_2$ và cho phép điều chỉnh tỷ số huỳnh quang vàng/xanh dương (Y/B) để phát xạ ánh sáng trắng đơn pha.
  • Giả thuyết 2 (H2): Việc tích hợp dải siêu nhạy HST vào lý thuyết Judd-Ofelt phản ánh chính xác trạng thái phân cực hóa của môi trường xung quanh ion $\text{Dy}^{3+}$, được bảo chứng bởi sự tương thích cao giữa thời gian sống bức xạ tính toán ($\tau_{\text{cal}}$) và thực nghiệm ($\tau_{\text{exp}}$).
  • Giả thuyết 3 (H3): Sự dập tắt huỳnh quang theo nồng độ của ion $\text{Dy}^{3+}$ diễn ra theo cơ chế phục hồi chéo tương tác lưỡng cực - lưỡng cực ($S=6$) được lượng hóa chính xác bằng mô hình Inokuti-Hirayama (IH).

Khung lý thuyết của công trình được định vị vững chắc trên nền tảng: Lý thuyết nhiễu loạn trường tinh thể tĩnh Van Vleck (1937), Lý thuyết Judd-Ofelt (1962), Lý thuyết phục hồi đa phonon theo quy tắc khe năng lượng Schuurmans - Van Dijk (1984), Mô hình động học truyền năng lượng không phát xạ Inokuti-Hirayama (1965) và Thuyết độ âm điện liên kết mạng Pauling (1960). Phạm vi nghiên cứu bao quát hệ mẫu thủy tinh quang học được tổng hợp với các tỷ lệ oxit kiểm soát nghiêm ngặt và hệ tinh thể fluorite $\text{K}_2\text{GdF}_5:\text{RE}^{3+}$, mang ý nghĩa đột phá trong việc tối ưu hóa vật liệu phát quang đơn pha cho đèn đi-ốt phát ánh sáng trắng (w-LED) và linh kiện quang điện tử tiên tiến.

Literature Review và Positioning

Lịch sử nghiên cứu cấu trúc thủy tinh tellurite khởi nguồn từ các công trình kinh điển của Brady (1956, 1957), người đầu tiên tổng hợp thành công thủy tinh $\text{TeO}_2-\text{Li}_2\text{O}$ và xác định rằng mạng vô định hình tellurite duy trì các đơn vị cấu trúc cơ bản tương tự như tinh thể $\text{TeO}_2$, với điều kiện hàm lượng oxit biến đổi mạng kiềm phải đạt trên 10 mol% để ức chế quá trình tái kết tinh. Tiếp đó, Dimitriev và các cộng sự (1983, 1987) đã mở rộng nghiên cứu giản đồ pha và cấu trúc đa diện của các hệ thủy tinh tellurite chứa oxit kim loại chuyển tiếp như $\text{TeO}_2-\text{V}_2\text{O}_5$, $\text{TeO}_2-\text{MoO}_3$ và $\text{TeO}_2-\text{WO}_3$. Dimitriev chứng minh sự biến dạng liên tục của đa diện $[\text{TeO}_4]$ lưỡng tháp tam giác thành $[\text{TeO}_3]$ tháp tam giác khi có sự xâm nhập của các cation biến tính. Tuy nhiên, một cuộc tranh luận học thuật sâu sắc đã nổ ra khi Sekiya et al. (1994) phản bác mô hình của Dimitriev và Kozhukharov (1986). Sekiya cùng các cộng sự lập luận rằng do sự hiện diện của cặp electron không liên kết ($5s^2$) trên obitan lai hóa $sp^3d$ của Tellurium, việc thay thế đơn vị $[\text{TeO}_4]$ bằng tứ diện $[\text{WO}_4]$ là không thể xảy ra do cản trở không gian và liên kết đôi $\text{W}=\text{O}$, từ đó đề xuất cấu trúc bát diện $[\text{WO}6]$ phối vị 6 chia sẻ góc với $[\text{TeO}{3+1}]$. Tranh luận này chỉ thực sự được làm sáng tỏ khi Sokolov (2006) kết hợp phổ tán xạ Raman và mô hình dao động phân tử để chứng minh sự cùng tồn tại cân bằng của các nhóm cấu trúc $[\text{TeO}_4]$, $[\text{TeO}_3]$ và $[\text{WO}_6]$.

Trong hướng nghiên cứu ứng dụng quang học, Wang et al. (1994) và Mori et al. (1997) đã tiên phong khảo sát phổ huỳnh quang và tính toán tiết diện phát xạ cưỡng bức $\sigma(\lambda_p)$ của thủy tinh tellurite pha tạp các ion $\text{Pr}^{3+}, \text{Nd}^{3+}, \text{Er}^{3+}, \text{Tm}^{3+}$, chứng minh tiềm năng vượt bậc của hệ vật liệu này trong việc chế tạo sợi quang khuếch đại dải rộng quanh bước sóng viễn thông $1.5\text{ }\mu\text{m}$. Đối với hệ thủy tinh borotellurite, Pavani et al. (2011) và Yang et al. (2012) khi phân tích phổ hấp thụ hồng ngoại (FTIR) và phonon sideband (PSB) đã xác nhận sự hình thành các liên kết dị tố dạng $\text{Te}-\text{O}-\text{Zn}-\text{O}-\text{B}$ khi pha tạp oxit $\text{ZnO}$ từ $20\text{ đến }40\text{ mol%}$, đóng vai trò cầu nối liên kết các đơn vị $[\text{TeO}_4]$ và $[\text{BO}_4]$.

Về mặt lý thuyết quang phổ, sự ra đời độc lập của lý thuyết B. R. Judd và G. S. Ofelt vào năm 1962 đã tạo nên bước ngoặt vĩ đại cho quang học lantanit, cho phép xác định định lượng lực dao động tử và các thông số chuyển dời $4f-4f$ thông qua bộ ba tham số cường độ $\Omega_\lambda$ ($\lambda = 2, 4, 6$). Walrand và Binnemans (1998) trong các công trình tổng quan sâu sắc đã chỉ ra rằng: thông số $\Omega_2$ nhạy cảm cao với mức độ bất đối xứng của trường phối tử cục bộ và tính chất đồng hóa trị của liên kết $\text{RE}^{3+}-\text{ligand}$ (hiệu ứng khoảng cách gần), trong khi $\Omega_4$ và $\Omega_6$ phản ánh các hiệu ứng tầm xa và độ cứng/độ nhớt (rigidity/viscosity) của mạng nền thủy tinh.

+-------------------------------------------------------------------------------+
|                             LITERATURE POSITIONING                            |
+-------------------------------------------------------------------------------+
| [1] Brady (1956), Dimitriev (1983), Sekiya (1994), Sokolov (2006):             |
|     Tranh luận cấu trúc mạng Tellurite ([TeO4] vs [TeO3], vai trò modifier)   |
| [2] Judd (1962), Ofelt (1962), Gorller-Walrand & Binnemans (1998):           |
|     Nền tảng lý thuyết JO và ý nghĩa vật lý của bộ thông số Omega_lambda      |
| [3] Tranh luận quốc tế chưa giải quyết:                                       |
|     Vai trò của chuyển dời siêu nhạy (HST) trong tính toán JO đối với Dy3+    |
|     (Carnall et al. vs Tanabe et al. vs Phan Văn Độ et al.)                   |
|  POSITIONING CỦA LUẬN ÁN (Sengthong Bounyavong):                              |
|  - Tích hợp đồng thời đầu dò quang phổ kép (Dy3+ & Eu3+)                      |
|  - Kết hợp phổ MicroRaman, FTIR, PSB giải mã chuyển pha vi mô [TeO4]/[TeO3]   |
|  - Chứng minh vai trò cốt tử của HST trong JO và kiểm chứng bằng mô hình 3 mức |
|  - Mô hình hóa Inokuti-Hirayama (S=6) và truyền năng lượng kép trong K2GdF5   |
+-------------------------------------------------------------------------------+

So sánh với các nghiên cứu quốc tế đương đại, luận án của Sengthong Bounyavong định vị một bước tiến đột phá: trong khi nghiên cứu của Phan Văn Độ (2012) tại Việt Nam chỉ dừng lại ở các khảo sát cơ bản trên hệ $\text{B}_2\text{O}_3-\text{TeO}_2-\text{Al}_2\text{O}_3-\text{Na}_2\text{O}-\text{Li}_2\text{O}$, luận án này đã thực hiện một bước nhảy vọt về phương pháp luận khi tích hợp đầu dò quang học kép ($\text{Dy}^{3+}$ và $\text{Eu}^{3+}$) kết hợp quang phổ Phonon Sideband (PSB) và tán xạ MicroRaman để giải mã sự biến đổi cấu trúc trường tinh thể. Đồng thời, luận án giải quyết dứt điểm cuộc tranh luận về chuyển dời siêu nhạy (HST) trong tính toán JO cho ion $\text{Dy}^{3+}$ và cung cấp bức tranh toàn cảnh về động học truyền năng lượng cộng hưởng trong cả hai trạng thái vô định hình (thủy tinh) và tinh thể trật tự xa ($\text{K}_2\text{GdF}_5$).

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án đã mở rộng và hoàn thiện việc ứng dụng lý thuyết Judd-Ofelt (1962) và lý thuyết nhiễu loạn Van Vleck (1937) đối với hệ ion có cấu hình điện tử $4f^9$ phức tạp ($\text{Dy}^{3+}$) trong nền vật liệu vô định hình:

  1. Chuẩn hóa thuật toán Judd-Ofelt đối với dải siêu nhạy (HST): Luận án chứng minh một cách tường minh rằng dải hấp thụ siêu nhạy $^6\text{H}{15/2} \rightarrow {^6\text{F}}{11/2}$ (tuân theo quy tắc lọc lựa nghiêm ngặt $\Delta S = 0$, $|\Delta L| \le 2$, $|\Delta J| \le 2$) chịu sự chi phối áp đảo bởi yếu tố ma trận rút gọn kép $|U^{(2)}|^2 = 0.7125$. Việc loại bỏ chuyển dời này làm suy giảm nghiêm trọng độ chuẩn xác của tham số $\Omega_2$, gây sai lệch toàn bộ các tính toán xác suất chuyển dời phát xạ $A_{JJ'}$, tỷ số phân nhánh $\beta_R$ và thời gian sống bức xạ $\tau_R$.
  2. Thiết lập mô hình động học ba mức năng lượng tự nhất quán: Bằng cách xây dựng hệ phương trình cân bằng tốc độ (rate equations) giữa ba mức $^6\text{H}{15/2}$, $^4\text{I}{15/2}$ và $^4\text{F}{9/2}$, luận án đã tạo ra một công cụ toán học độc lập cho phép kiểm tra chéo độ chính xác của các tham số cường độ $\Omega\lambda$ thu được từ phổ hấp thụ mà không phụ thuộc thuần túy vào sai số bình phương tối thiểu ($rms$).
  3. Mở rộng lý thuyết tương tác vi mô Inokuti-Hirayama (1965): Xác lập định lượng các thông số tương tác cộng hưởng đono-axepto $C_{DA}$, nồng độ ngưỡng dập tắt $C_0$ và bán kính tương tác tới hạn $R_0$ qua các kênh phục hồi chéo: $$\text{Kênh 1: } ({^4\text{F}}{9/2}; {^6\text{H}}{15/2}) \rightarrow ({^6\text{F}}{3/2}; {^6\text{F}}{11/2})$$ $$\text{Kênh 2: } ({^4\text{F}}{9/2}; {^6\text{H}}{15/2}) \rightarrow ({^6\text{F}}{5/2}; {^6\text{F}}{9/2})$$ chứng minh bản chất tương tác đa cực chiếm ưu thế tuyệt đối là tương tác lưỡng cực - lưỡng cực (Dipole-Dipole, $S=6$).

Khung phân tích độc đáo

Khung phân tích của luận án tích hợp đa chiều giữa các phương pháp phổ học hiện đại nhằm xây dựng mối liên kết nhân quả giữa cấu trúc nguyên tử vi mô và tính chất phát quang vĩ mô.

                    KHUNG PHÂN TÍCH QUANG - CẤU TRÚC ĐỘC ĐÁO

Khung phân tích này cho phép thiết lập các điều kiện biên (boundary conditions) xác định: nồng độ pha tạp $\text{Dy}_2\text{O}_3$ tối ưu để tránh dập tắt huỳnh quang là $\le 1.0\text{ mol%}$, và tỷ lệ $\text{B}_2\text{O}_3/\text{TeO}_2$ kiểm soát trong khoảng $0.43 - 2.33$ để duy trì tính phát quang ánh sáng trắng cân bằng.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Nghiên cứu được thiết kế theo lập trường triết học thực chứng (Positivism) với phương pháp tiếp cận định lượng thực nghiệm nghiêm ngặt. Hệ vật liệu được tổng hợp gồm 2 nhóm chính:

  1. Hệ thủy tinh borotellurite tứ phần: Thành phần hóa học tổng quát $(60-x)\text{TeO}_2 - x\text{B}_2\text{O}_3 - 30\text{ZnO} - 10\text{Na}_2\text{O} - y\text{Dy}_2\text{O}_3$ (với $x = 18, 25, 35, 42\text{ mol%}$; $y = 0.1, 0.5, 1.0, 1.5, 2.0\text{ mol%}$; các mẫu ký hiệu tương ứng BTDy18 đến BTDy42) và hệ pha tạp $\text{Eu}^{3+}$ (BTEu) làm mẫu dò chuẩn cấu trúc.
  2. Hệ tinh thể đơn pha fluorite $\text{K}_2\text{GdF}_5$: Pha tạp các ion đất hiếm $\text{Sm}^{3+}, \text{Tb}^{3+}, \text{Dy}^{3+}$ ở nồng độ $0.5 - 2.0\text{ mol%}$.

Quy trình nghiên cứu rigorous

Quy trình chế tạo mẫu và thu thập dữ liệu quang phổ tuân thủ các tiêu chuẩn nghiêm ngặt:

  • Phương pháp nóng chảy - tôi nhanh (Melt-Quenching Technique): Sử dụng hóa chất tiền chất độ tinh khiết cao ($\ge 99.99%$ từ Sigma-Aldrich/Alfa Aesar gồm $\text{TeO}_2, \text{H}_3\text{BO}_3, \text{ZnO}, \text{Na}_2\text{CO}_3, \text{Dy}_2\text{O}_3, \text{Eu}_2\text{O}_3$). Hỗn hợp bột sau khi nghiền mịn đồng nhất trong cối mã não suốt 60 phút được nung chảy trong chén bạch kim tại dải nhiệt độ $850^\circ\text{C} - 950^\circ\text{C}$ trong 45 phút. Khối nóng chảy được đổ nhanh lên khuôn đồng thau nung nóng trước ở $300^\circ\text{C}$ và lập tức chuyển vào lò ủ nhiệt (annealing) ở $320^\circ\text{C}$ trong 4 giờ để giải phóng hoàn toàn ứng suất nhiệt nội tại, sau đó làm nguội chậm về nhiệt độ phòng với tốc độ $1^\circ\text{C}/\text{phút}$. Mẫu được cắt và đánh bóng quang học hai mặt đạt độ dày chuẩn xác $d = (2.0 \pm 0.02)\text{ mm}$.
  • Hệ thiết bị phân tích cấu trúc và quang phổ:
    • Nhiễu xạ tia X (XRD): Thiết bị Bruker D8 Advance ($\text{Cu-K}\alpha$, $\lambda = 1.5406\text{ \AA}$, quét góc $2\theta$ từ $10^\circ$ đến $80^\circ$, bước nhảy $0.02^\circ$) kiểm tra trạng thái vô định hình tuyệt đối (không xuất hiện đỉnh Bragg).
    • Phổ tán xạ vi Raman (MicroRaman): Thiết bị Horiba Jobin Yvon XploraPlus sử dụng nguồn kích thích laser bán dẫn bước sóng $532\text{ nm}$ và $785\text{ nm}$, độ phân giải phổ đạt $0.5\text{ cm}^{-1}$.
    • Phổ hấp thụ hồng ngoại (FTIR): Máy quang phổ FTIR biến đổi Fourier (vùng $400 - 4000\text{ cm}^{-1}$, độ phân giải $2\text{ cm}^{-1}$, đo theo kỹ thuật ép viên KBr).
    • Phổ hấp thụ UV-Vis-NIR: Máy quang phổ hai chùm tia Cary 5000 (vùng quét $300 - 2200\text{ nm}$, độ rộng khe phổ $0.1\text{ nm}$).
    • Phổ huỳnh quang và phân giải thời gian: Hệ máy quang phổ huỳnh quang FL3-22 (Fluorolog-3, Horiba Jobin Yvon trang bị đèn Xenon liên tục $450\text{W}$, đèn xung Xenon flash lamp và nhân quang điện PMT làm lạnh Hamamatsu R928P).
                      BẢNG THÔNG SỐ VÀ TRANG THIẾT BỊ PHÂN TÍCH
+-------------------+----------------------------+-------------------------------------+
| Kỹ thuật phân tích| Thiết bị / Phương pháp      | Thông số cấu hình & Mục tiêu đo     |
+-------------------+----------------------------+-------------------------------------+
| Nhiễu xạ tia X    | Bruker D8 Advance          | Cu-Kα (1.5406 Å), quét 10°-80°      |
| Tán xạ MicroRaman | Horiba XploraPlus          | Laser 532 nm/785 nm, res: 0.5 cm^-1 |
| Phổ FTIR          | FTIR Spectrometer (KBr)    | Vùng 400-4000 cm^-1, res: 2 cm^-1   |
| Hấp thụ UV-Vis-NIR| Varian Cary 5000           | Dải quét 300-2200 nm, res: 0.1 nm   |
| Huỳnh quang (PL)  | Horiba FL3-22 (Fluorolog-3)| Xenon 450W, PMT Hamamatsu R928P     |
| Thời gian sống    | Xenon Flash Lamp (FL3-22)  | Decay curves fitting (mô hình IH)   |
+-------------------+----------------------------+-------------------------------------+

Data và phân tích

Lực dao động tử thực nghiệm $f_{\text{exp}}$ của các dải hấp thụ được tính toán thông qua việc tích phân diện tích đường cong hấp thụ theo biểu thức: $$f_{\text{exp}} = \frac{4.318 \times 10^{-9}}{C \cdot d} \int A(\bar{\nu}) d\bar{\nu}$$ trong đó $C$ là nồng độ ion $\text{Dy}^{3+}$ ($\text{mol}\cdot\text{dm}^{-3}$), $d$ là bề dày mẫu ($\text{cm}$) và $A(\bar{\nu})$ là mật độ quang học tại số sóng $\bar{\nu}$ ($\text{cm}^{-1}$).

Hệ phương trình xác định ba thông số cường độ $\Omega_2, \Omega_4, \Omega_6$ được thiết lập qua tương quan với lực dao động tử điện lưỡng cực cảm ứng $f_{\text{cal}}^{\text{ed}}$: $$f_{\text{cal}}^{\text{ed}} = \frac{8\pi^2 m c \bar{\nu}}{3h(2J+1)} \frac{(n^2+2)^2}{9n} \sum_{\lambda=2,4,6} \Omega_\lambda |\langle 4f^n \psi J | U^{(\lambda)} | 4f^n \psi' J' \rangle|^2$$ Độ lệch chuẩn căn quân phương sai số ($rms$) được tính toán tự động bằng thuật toán hồi quy ma trận: $$\delta_{\text{rms}} = \sqrt{\frac{\sum_{i=1}^N (f_{\text{exp}}^i - f_{\text{cal}}^i)^2}{N - 3}}$$ cho kết quả $\delta_{\text{rms}} \le 0.35 \times 10^{-6}$, khẳng định độ tin cậy thống kê và chất lượng làm khớp lý thuyết tuyệt vời.

Phát hiện đột phá và implications

Những phát hiện then chốt

Nghiên cứu mang lại 5 phát hiện mang tính bước ngoặt cho vật lý chất rắn và vật liệu quang học:

[!NOTE] "Oxit $\text{TeO}_2$ có năng lượng phonon cỡ $750\text{ cm}^{-1}$, đây là thành phần hình thành mạng thủy tinh có điều kiện... Việc thêm $\text{TeO}_2$ vào thủy tinh borat sẽ tạo thành thủy tinh hỗn hợp có độ bền hóa cao, đồng thời giảm năng lượng phonon, do đó hiệu suất phát quang tăng lên." (Trích dẫn Luận án, Chương Mở đầu).

  1. Quy luật chuyển dịch cấu trúc mạng $[\text{TeO}_4] \rightarrow [\text{TeO}_3]$ và sự gia tăng tính bất đối xứng: Phổ tán xạ MicroRaman và FTIR cho thấy khi tăng nồng độ $\text{B}_2\text{O}_3$ từ 18 lên $42\text{ mol%}$, tỷ số diện tích đỉnh tích phân giữa $[\text{TeO}_4]$ (dải $\sim 665\text{ cm}^{-1}$) và $[\text{TeO}_3]$ (dải $\sim 750\text{ cm}^{-1}$) giảm từ $1.85$ xuống $0.92$. Sự chuyển hóa này giải phóng các liên kết oxy không cầu nối (NBO), trực tiếp làm tăng độ bất đối xứng của trường tinh thể xung quanh ion $\text{Dy}^{3+}$, dẫn đến sự gia tăng tuyến tính của thông số Judd-Ofelt $\Omega_2$ từ $5.12 \times 10^{-20}\text{ cm}^2$ lên $8.45 \times 10^{-20}\text{ cm}^2$.
  2. Khả năng phát ánh sáng trắng đơn pha điều chỉnh được bằng tỷ số Y/B: Phổ phát quang dưới bước sóng kích thích $\lambda_{\text{ex}} = 350\text{ nm}$ ghi nhận hai dải bức xạ chủ đạo: dải xanh dương ($484\text{ nm}$, chuyển dời không nhạy nền $^4\text{F}{9/2} \rightarrow {^6\text{H}}{15/2}$) và dải vàng ($575\text{ nm}$, chuyển dời siêu nhạy nền $^4\text{F}{9/2} \rightarrow {^6\text{H}}{13/2}$). Tỷ số cường độ tích phân $Y/B$ biến thiên linh hoạt từ $0.95$ đến $1.38$ khi thay đổi tỷ lệ $\text{B}_2\text{O}_3/\text{TeO}_2$. Kết quả tính toán tọa độ màu theo tiêu chuẩn CIE 1931 đạt giá trị lý tưởng $(x = 0.332, y = 0.345)$ đối với mẫu BTDy35, nằm trọn vẹn trong vùng ánh sáng trắng tiêu chuẩn với nhiệt độ màu tương đương $\text{CCT} \approx 5500\text{ K}$ (ánh sáng trắng ban ngày tự nhiên) mà không cần tích hợp thêm bất kỳ ion đồng kích hoạt nào.
+-------------------------------------------------------------------------------+
|             BẢNG ĐỐI CHIẾU THÔNG SỐ QUANG CỦA CÁC MẪU THỦY TINH               |
+---------+-------------------+---------------+-----------+---------------------+
| Ký hiệu | Tỷ lệ B2O3/TeO2   | Tỷ số diện tích| Tỷ số Y/B | Tọa độ màu CIE      |
| mẫu     | (mol% / mol%)     | [TeO4]/[TeO3] |           | (x, y)              |
+---------+-------------------+---------------+-----------+---------------------+
| BTDy18  | 18 / 42 (0.43)    | 1.85          | 0.95      | (0.305, 0.320)      |
| BTDy25  | 25 / 35 (0.71)    | 1.52          | 1.08      | (0.318, 0.334)      |
| BTDy35  | 35 / 25 (1.40)    | 1.15          | 1.22      | (0.332, 0.345) chuẩn|
| BTDy42  | 42 / 18 (2.33)    | 0.92          | 1.38      | (0.348, 0.362)      |
+---------+-------------------+---------------+-----------+---------------------+
  1. Giải mã bản chất dải siêu nhạy (HST) trong tính toán Judd-Ofelt: Khi so sánh kết quả tính toán JO giữa hai trường hợp (có và không tính đến chuyển dời $^6\text{H}{15/2} \rightarrow {^6\text{F}}{11/2}$), giá trị $\Omega_2$ thay đổi tới $22.4%$. Việc đưa HST vào tính toán giúp lực dao động tử tính toán $f_{\text{cal}}$ tiệm cận sát thực nghiệm với $\delta_{\text{rms}}$ giảm từ $0.58 \times 10^{-6}$ xuống còn $0.29 \times 10^{-6}$, đồng thời thời gian sống bức xạ tính toán của mức $^4\text{F}{9/2}$ ($\tau_R = 0.82\text{ ms}$) đạt độ tương thích hoàn hảo ($> 92%$) với thời gian sống suy giảm thực nghiệm ($\tau{\text{exp}} = 0.76\text{ ms}$) ở nồng độ pha tạp thấp.
  2. Xác lập cơ chế dập tắt huỳnh quang Inokuti-Hirayama: Đường cong suy giảm huỳnh quang (Decay Curves) của mức $^4\text{F}_{9/2}$ chuyển từ hàm đơn mũ thuần nhất ở nồng độ $0.1\text{ mol%}$ sang phi mũ rõ rệt khi nồng độ $\text{Dy}_2\text{O}3 \ge 0.5\text{ mol%}$. Làm khớp hoàn hảo với mô hình Inokuti-Hirayama với tham số $S=6$, chứng minh cơ chế phục hồi chéo chiếm ưu thế là tương tác lưỡng cực - lưỡng cực (Dipole-Dipole) với thông số vi mô $C{DA} = (3.2 \pm 0.2) \times 10^{-40}\text{ cm}^6\cdot\text{s}^{-1}$ và khoảng cách truyền năng lượng ngưỡng $R_0 = 10.4\text{ \AA}$.
  3. Cơ chế truyền năng lượng kép trong tinh thể $\text{K}_2\text{GdF}_5:\text{RE}^{3+}$: Phổ kích thích huỳnh quang cho thấy sự hiện diện vượt trội của dải hấp thụ hẹp tại $274\text{ nm}$ ($^8\text{S}_{7/2} \rightarrow {^6\text{I}}_J$ của $\text{Gd}^{3+}$). Năng lượng kích thích được truyền dẫn không bức xạ qua chuỗi ion $\text{Gd}^{3+} \rightarrow \text{Gd}^{3+}$ với tốc độ di trú cực nhanh trước khi bị bắt giữ bởi các tâm $\text{Sm}^{3+}, \text{Tb}^{3+}, \text{Dy}^{3+}$, làm tăng cường độ huỳnh quang của ion tạp lên hơn 12 lần so với khi kích thích trực tiếp vào các mức của ion đất hiếm.

Implications đa chiều

  • Tiến bộ lý thuyết: Cung cấp bộ tham số Judd-Ofelt chuẩn xác và dữ liệu thực nghiệm mẫu mực về tương tác electron-phonon trong hệ borotellurite, củng cố sự hiểu biết sâu sắc về lý thuyết trường tinh thể trong chất rắn vô định hình.
  • Đổi mới phương pháp luận: Chuẩn hóa quy trình tích hợp quang phổ phonon sideband (PSB) kết hợp với MicroRaman để định lượng vi cấu trúc mạng thủy tinh mà không cần đến các kỹ thuật tán xạ nơtron hay synchrotron phức tạp.
  • Ứng dụng thực tiễn công nghệ: Mở ra giải pháp chế tạo đèn w-LED không dùng bột huỳnh quang liên kết (phosphor-free white LEDs), loại bỏ hoàn toàn hiện tượng suy giảm hiệu suất theo thời gian và lão hóa keo epoxy, nâng cao tuổi thọ linh kiện chiếu sáng lên trên $50,000$ giờ.

Limitations và Future Research

Mặc dù đạt được những kết quả đột phá, luận án thẳng thắn thừa nhận một số giới hạn nghiên cứu:

  1. Giới hạn nhiệt độ đo quang phổ: Toàn bộ các phép đo quang phổ hấp thụ và huỳnh quang phân giải thời gian chủ yếu được thực hiện ở nhiệt độ phòng ($300\text{ K}$). Việc thiếu các phép đo phổ ở nhiệt độ siêu hàn (cryogenic temperatures $4.2\text{ K} - 10\text{ K}$) hạn chế khả năng bóc tách chi tiết các thành phần mức tách Stark của các trạng thái bội.
  2. Ngưỡng hòa tan nồng độ ion đất hiếm: Do hiện tượng phân pha và tự kết tinh cục bộ khi nồng độ $\text{Dy}_2\text{O}_3 > 2.0\text{ mol%}$, nghiên cứu chưa thể khảo sát vùng nồng độ cao hơn để kiểm chứng các tương tác bậc cao như tứ cực - tứ cực ($S=10$).
  3. Đánh giá độ ổn định quang nhiệt công suất lớn: Chưa tiến hành các thử nghiệm chiếu xạ laser liên tục công suất cao để đánh giá ngưỡng phá hủy quang học (laser damage threshold) của mẫu thủy tinh khối.

Chương trình nghiên cứu mở rộng trong tương lai bao gồm:

  • Hướng 1: Ứng dụng phổ tán xạ tia X góc nhỏ (SAXS) và phổ hấp thụ tia X cấu trúc tinh tế (EXAFS) tại các cơ sở máy gia tốc để xác định chính xác số phối vị ($CN$) và độ dài liên kết $\text{Dy}-\text{O}$.
  • Hướng 2: Nghiên cứu đồng pha tạp ba ion $\text{Dy}^{3+}/\text{Tm}^{3+}/\text{Eu}^{3+}$ trong thủy tinh tellurite nhằm tối ưu hóa chỉ số hoàn màu ($\text{CRI} > 95$) và điều khiển dải nhiệt độ màu từ ánh sáng ấm ($2700\text{ K}$) đến ánh sáng lạnh ($6500\text{ K}$).
  • Hướng 3: Phát triển công nghệ kéo sợi thủy tinh quang học (optical fiber drawing) từ phôi borotellurite để thử nghiệm khuếch đại quang dải hẹp và laser sợi phát xạ vàng.
  • Hướng 4: Mô phỏng động lực học phân tử cổ điển và lượng tử (ab initio Molecular Dynamics - AIMD) tái hiện cấu trúc 3D của mạng lưới borotellurite.

Tác động và ảnh hưởng

  • Tác động học thuật: Các bài báo công bố từ luận án trên các tạp chí quốc tế uy tín thuộc danh mục ISI/Scopus (như Journal of Luminescence, Optical Materials, Physica B) đã đóng góp nguồn dữ liệu quang phổ tham chiếu giá trị cao, được cộng đồng nghiên cứu quang phổ học quốc tế trích dẫn rộng rãi.
  • Chuyển dịch công nghệ công nghiệp: Cung cấp công thức thủy tinh quang học borotellurite tối ưu cho các doanh nghiệp sản xuất thấu kính laser, linh kiện khuếch đại tín hiệu viễn thông và thiết bị hiển thị cao cấp.
  • Lợi ích xã hội và môi trường: Việc phát triển vật liệu phát quang ánh sáng trắng đơn pha hiệu suất cao góp phần cắt giảm tiêu thụ điện năng toàn cầu trong lĩnh vực chiếu sáng dân dụng và công nghiệp, hỗ trợ chiến lược giảm phát thải carbon và bảo vệ môi trường.

Đối tượng hưởng lợi

  • Nghiên cứu sinh & Nhà nghiên cứu sau tiến sĩ: Tiếp cận một quy trình chuẩn hóa từ tổng hợp mẫu, phân tích phổ học tinh vi đến xử lý toán học ma trận Judd-Ofelt và mô hình hóa động học truyền năng lượng.
  • Nhà khoa học vật lý chất rắn & Quang tử: Khai thác hệ thống dữ liệu lực dao động tử thực nghiệm, tiết diện phát xạ cưỡng bức $\sigma(\lambda_p)$ và thông số liên kết $\text{RE}^{3+}-\text{ligand}$ để phát triển các mô hình lý thuyết mới.
  • Kỹ sư R&D công nghiệp chiếu sáng bán dẫn: Ứng dụng trực tiếp thông số chế tạo thủy tinh borotellurite phát xạ ánh sáng trắng để thiết kế các thế hệ module w-LED hiệu suất cao, không chứa chì và bền nhiệt.
  • Cơ quan quản lý và hoạch định chính sách KH&CN: Sở hữu luận cứ khoa học thực chứng để xây dựng các chương trình tài trợ trọng điểm phát triển vật liệu quang điện tử tiên tiến quốc gia.

Câu hỏi chuyên sâu

1. Đóng góp lý thuyết độc đáo và đột phá nhất của luận án là gì?

Đóng góp độc đáo nhất là việc chứng minh và chuẩn hóa vai trò quyết định của chuyển dời siêu nhạy (HST) $^6\text{H}{15/2} \rightarrow {^6\text{F}}{11/2}$ trong việc giải hệ phương trình Judd-Ofelt đối với ion $\text{Dy}^{3+}$. Bằng việc liên kết biến thiên thông số $\Omega_2$ với sự biến đổi tỷ lệ các đơn vị cấu trúc $[\text{TeO}_4]/[\text{TeO}_3]$ thu được từ phổ MicroRaman và FTIR, luận án đã xác lập cầu nối định lượng giữa cấu trúc mạng vô định hình và lý thuyết trường phối tử.

2. Phương pháp luận nghiên cứu có điểm gì mới so với hai nghiên cứu quốc tế tương tự trước đây?

So với công trình của Gorller-Walrand et al. (chỉ khảo sát phổ hấp thụ truyền thống trên tinh thể) và nghiên cứu của Pavani et al. (chỉ phân tích cấu trúc FTIR mà không tính toán quang phổ JO chuyên sâu), luận án đã tạo nên bước đột phá phương pháp luận khi: (a) Tích hợp đồng thời phương pháp đầu dò quang học kép ($\text{Dy}^{3+}$ và $\text{Eu}^{3+}$) kết hợp phổ phonon sideband (PSB); (b) Sử dụng mô hình ba mức năng lượng để thẩm định chéo độ chính xác của bộ tham số $\Omega_\lambda$; (c) Khảo sát đồng thời động học truyền năng lượng trong cả môi trường vô định hình (thủy tinh) và tinh thể ($\text{K}_2\text{GdF}_5$).

3. Phát hiện thực nghiệm nào gây bất ngờ nhất và cơ chế giải thích vật lý là gì?

Phát hiện bất ngờ nhất là khả năng điều chỉnh chùm bức xạ huỳnh quang chuyển dịch chính xác qua điểm trắng chuẩn của giản đồ tọa độ màu CIE ($x = 0.332, y = 0.345$) chỉ bằng cách thay đổi tỷ lệ oxit tạo mạng $\text{B}2\text{O}3/\text{TeO}2$ mà không cần thay đổi nồng độ ion $\text{Dy}^{3+}$ hay pha tạp thêm ion màu khác. Cơ chế vật lý nằm ở sự bất đối xứng của trường tinh thể tăng lên làm dải vàng siêu nhạy ($^4\text{F}{9/2} \rightarrow {^6\text{H}}{13/2}$) tăng cường độ tương đối so với dải xanh dương ($^4\text{F}{9/2} \rightarrow {^6\text{H}}_{15/2}$), tạo ra sự hòa trộn màu sắc tự nhiên theo quy tắc cộng màu quang học.

4. Luận án có cung cấp đầy đủ giao thức để lặp lại thực nghiệm độc lập không?

Luận án cung cấp chi tiết tuyệt đối quy trình thực nghiệm: từ độ tinh khiết hóa chất ($\ge 99.99%$), chế độ nhiệt độ nóng chảy ($850-950^\circ\text{C}$), thời gian ủ khử ứng suất ($320^\circ\text{C}$ trong 4 giờ), dung sai độ dày mẫu ($\pm 0.02\text{ mm}$), đến các bảng giá trị phần tử ma trận rút gọn kép $|U^{(\lambda)}|^2$ và thuật toán tối ưu hóa ma trận bình phương tối thiểu, đảm bảo khả năng tái lập thực nghiệm $100%$ tại bất kỳ phòng thí nghiệm quang học chuẩn hóa nào.

5. Khung chương trình nghiên cứu 10 năm tiếp theo được vạch ra như thế nào?

Chương trình 10 năm tập trung vào: (1) Phát triển hệ vật liệu thủy tinh - gốm trong suốt (transparent glass-ceramics) chứa các hạt nano tinh thể florua nhằm giảm hơn nữa năng lượng phonon xuống $< 400\text{ cm}^{-1}$; (2) Làm chủ công nghệ kéo sợi quang học tellurite vi cấu trúc (photonic crystal fibers) phục vụ khuếch đại quang dải siêu rộng $S+C+L$ bands; (3) Chế tạo thiết bị laser rắn phát bức xạ vàng công suất cao ứng dụng trong y sinh và nhãn khoa.

Kết luận

Luận án tiến sĩ của Sengthong Bounyavong đã giải quyết trọn vẹn và xuất sắc các mục tiêu nghiên cứu đề ra, mang lại 5 đóng góp học thuật cốt lõi:

  1. Tổng hợp thành công hệ thủy tinh borotellurite chất lượng quang học cao $\text{B}_2\text{O}_3-\text{TeO}_2-\text{ZnO}-\text{Na}_2\text{O}:\text{Dy}^{3+}/\text{Eu}^{3+}$ và tinh thể $\text{K}_2\text{GdF}_5:\text{RE}^{3+}$.
  2. Giải mã tường minh quy luật biến đổi cấu trúc mạng từ $[\text{TeO}_4]$ sang $[\text{TeO}_3]$ và sự gia tăng tính bất đối xứng trường tinh thể thông qua sự kết hợp giữa phổ MicroRaman, FTIR và đầu dò quang học.
  3. Hoàn thiện việc ứng dụng lý thuyết Judd-Ofelt cho ion $\text{Dy}^{3+}$, khẳng định vai trò không thể thiếu của chuyển dời siêu nhạy (HST) và kiểm chứng thành công bằng mô hình động học 3 mức năng lượng.
  4. Phát hiện và tối ưu hóa phát xạ ánh sáng trắng đơn pha chất lượng cao với tọa độ màu CIE $(0.332, 0.345)$ và nhiệt độ màu $\text{CCT} \approx 5500\text{ K}$, định hình bước tiến mới cho công nghệ w-LED.
  5. Mô hình hóa chính xác động học phục hồi chéo theo cơ chế tương tác lưỡng cực - lưỡng cực ($S=6$) Inokuti-Hirayama và cơ chế truyền năng lượng kép trong tinh thể chứa $\text{Gd}^{3+}$.

Công trình tạo tiền đề vững chắc cho việc mở ra 3 nhánh nghiên cứu chuyên sâu mới: vật liệu thủy tinh - gốm nano quang tử, sợi laser tellurite đơn mode và công nghệ chiếu sáng rắn không chứa photpho thân thiện với môi trường, khẳng định vị thế học thuật tiên phong và đóng góp to lớn cho sự phát triển của ngành vật lý chất rắn tại Việt Nam và quốc tế.
