TỔNG QUAN HỌC THUẬT VÀ MÔ TẢ NỘI DUNG GIÁO TRÌNH KỸ THUẬT SỬA CHỮA MÀN HÌNH (MÃ MÔ ĐUN: MĐ22)

Tổng quan về giáo trình (250-300 từ)

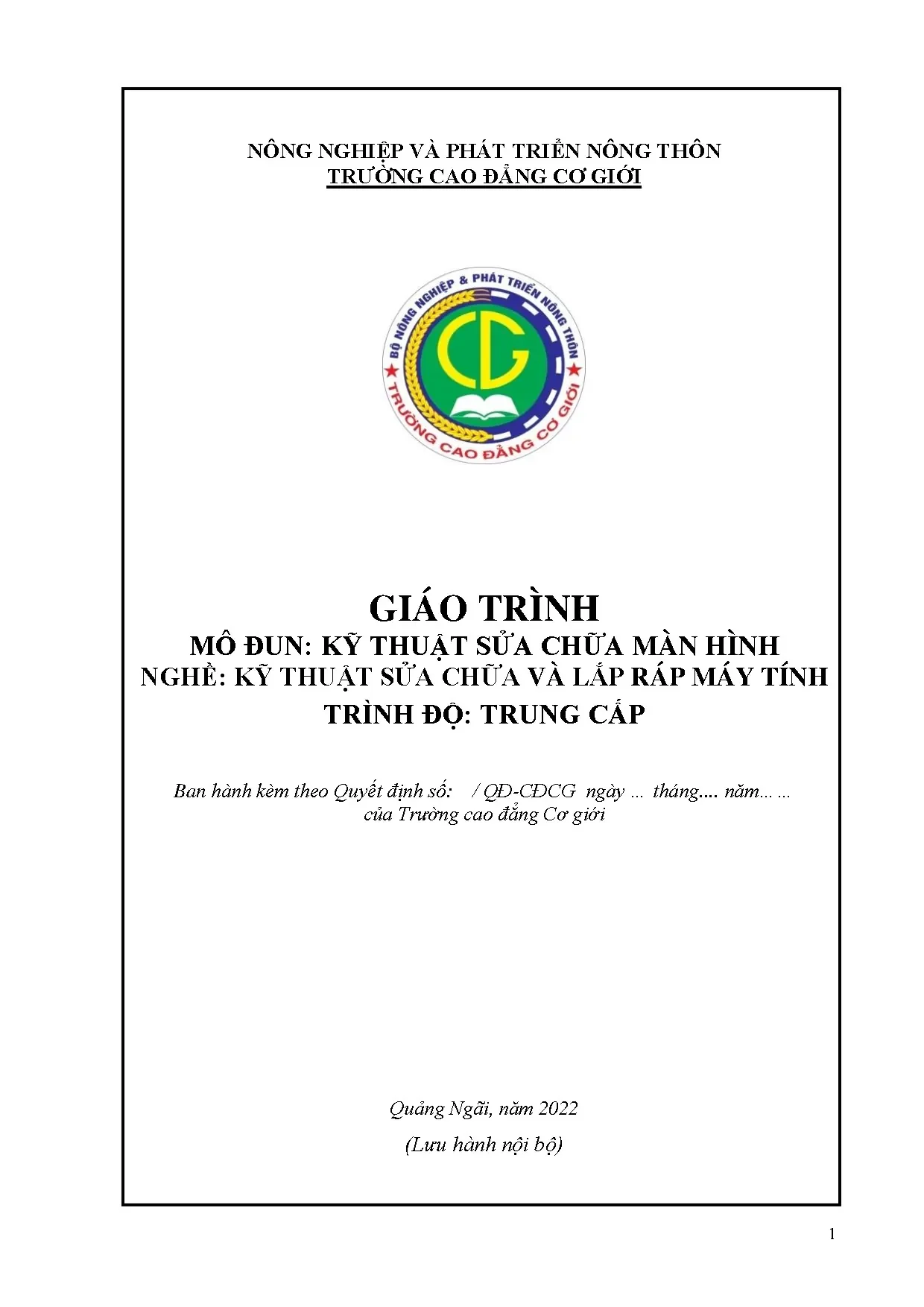

Giáo trình mô đun Kỹ thuật sửa chữa màn hình (Mã số: MĐ22) là tài liệu đào tạo chuyên môn bắt buộc thuộc chương trình đào tạo nghề Kỹ thuật sửa chữa và lắp ráp máy tính ở trình độ Trung cấp, do Trường Cao đẳng Cơ giới (Quảng Ngãi) ban hành năm 2022 dưới sự chủ biên của tác giả Đoàn Ngọc Nghĩa.

Trong cấu trúc chương trình đào tạo gồm 89 tín chỉ (với 1.645 giờ chuyên môn), mô đun MĐ22 được bố trí học sau các môn học cơ sở ngành như Kỹ thuật điện tử (MH13), Kỹ thuật đo lường (MH12), Kỹ thuật xung số (MĐ17), Thiết kế mạch in (MĐ18), và được tổ chức giảng dạy song song với các mô đun chuyên ngành khác như Sửa chữa máy tính (MĐ20), Sửa chữa bộ nguồn (MĐ21), Sửa chữa máy in và thiết bị ngoại vi (MĐ23).

[Các môn cơ sở ngành: MH12, MH13, MĐ17, MĐ18]
           [MH24: Thực tập tốt nghiệp]

Mục tiêu học tập của giáo trình được xác định cụ thể theo ba nhóm chuẩn đầu ra:

  • Kiến thức (A1, A2): Phân biệt các loại màn hình hiển thị; trình bày chi tiết nguyên tắc hoạt động của các khối chức năng bên trong màn hình.
  • Kỹ năng (B1, B2): Thực hiện chẩn đoán và sửa chữa các hư hỏng thường gặp trên các khối mạch; tiến hành căn chỉnh các thông số kỹ thuật để màn hình hoạt động ở chế độ tối ưu.
  • Năng lực tự chủ và trách nhiệm (C1): Xây dựng tác phong làm việc nghiêm túc, tính cẩn thận, tỉ mỉ, tuân thủ quy trình an toàn lao động và giữ gìn vệ sinh công nghiệp.

Giáo trình có tổng thời lượng 125 giờ (gồm 45 giờ lý thuyết, 74 giờ thực hành/bài tập và 6 giờ kiểm tra), tương đương 6 tín chỉ. Cấu trúc tài liệu tiếp cận theo phương pháp phân rã hệ thống phần cứng thành từng khối mạch độc lập kết hợp với sơ đồ giải thuật phân tích hư hỏng thực tế.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Nội dung giáo trình được tổ chức thành 6 bài học chính theo tiến trình logic từ các khối chức năng đơn lẻ đến việc tích hợp phân tích sơ đồ tổng thể:

  1. Bài 1: Phần cung cấp nguồn (25 giờ): Nghiên cứu nguyên lý bộ nguồn Switching (nguồn ngắt mở) với hai cấu hình: nguồn có hồi tiếp từ cao áp và nguồn có hồi tiếp so quang. Phân tích chức năng chi tiết 8 chân của IC dao động KA3842, nguyên lý IC tạo áp dò sai KA431, hoạt động đóng cắt của đèn Mosfet công suất. Cung cấp quy trình kiểm tra điện áp 300VDC trên tụ lọc chính, kiểm tra điện áp Vcc (12V–14V) tại chân 7, điện áp chuẩn 5V tại chân 8, và chẩn đoán hiện tượng tự kích điện áp, nổ cầu chì.
  2. Bài 2: Phần quét dọc (20 giờ): Trình bày nguyên lý tạo tần số quét mành; khảo sát tầng đệm (Buffer) tích hợp trong IC 401, tầng công suất dọc sử dụng IC cấp nguồn kép (+15V tại chân 3 và +35V tại chân 7) để điều khiển cuộn dây lái dọc (Vert.Yoke - dây vàng và xanh lá cây). Phân tích mạch tiếp nhận xung V.SYN, mạch điều khiển V.SIZE, V.CENT qua đường truyền tín hiệu số SDA, SCL và bộ chuyển đổi DAC.
  3. Bài 3: Phần quét ngang (25 giờ): Phân tích mạch dao động dòng tạo tần số 31,5 kHz đến 70 kHz (đồng bộ theo độ phân giải Windows qua xung H.SYN), tầng kích dòng H.Drive (Q1), tầng công suất dòng H.OUT (Q2), cuộn dây lái ngang (Hor.Yoke - dây đỏ và xanh lơ). Hướng dẫn quy trình đo điện áp B+, điện áp lưới G1 (-30V đến -120V), điện áp lưới G2 (Screen), điện áp sợi đốt HT (6,3VDC), mạch cấp nguồn Standby (Q4, Q5), kiểm tra chập tụ ABL trong biến áp cao áp và mạch hồi tiếp Regu (R511, D501, C505, R506, R505, R504).
  4. Bài 4: Phần đồng bộ (15 giờ): Nghiên cứu mạch tách xung đồng bộ từ tín hiệu thị giác tổng hợp, mạch đồng bộ dọc (V.SYN) và mạch đồng bộ ngang (H.SYN) nhằm giữ ổn định khung hình.
  5. Bài 5: Phần khuếch đại Video (20 giờ): Phân tích nguyên lý mạch xử lý tín hiệu sắc màu, mạch tiền khuếch đại Video và tầng khuếch đại công suất Video điều khiển điện áp катод đèn hình.
  6. Bài 6: Phân tích sơ đồ tổng quát các máy (20 giờ): Hướng dẫn phương pháp đọc, dò mạch và liên kết hoạt động giữa các khối nguồn, quét dọc, quét ngang, đồng bộ và Video trên sơ đồ nguyên lý của các dòng máy cụ thể.

Kiến thức nền tảng được xây dựng

Giáo trình trang bị hệ thống lý thuyết kỹ thuật điện tử ứng dụng:

  • Lý thuyết nguồn xung ngắt mở: Cơ chế biến đổi AC-DC-AC-DC tần số cao, nguyên lý ổn áp bằng điều chế độ rộng xung (PWM) thông qua hồi tiếp âm so quang và hồi tiếp từ biến áp.
  • Nguyên lý quét tia điện tử: Sự hình thành dòng điện răng cưa điều khiển từ trường trên cuộn lái tia (Yoke) để định hướng chùm tia điện tử quét màn huỳnh quang.
  • Nguyên lý điều khiển vi xử lý: Cơ chế giao tiếp giữa CPU trung tâm và các IC chức năng thông qua bus nối tiếp I2C (SDA, SCL) và mạch biến đổi số sang tương tự DAC.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Vận hành thiết bị đo kiểm chuyên dụng (đồng hồ VOM, máy hiện sóng dao động ký, máy tạo xung, máy khò nhiệt, mỏ hàn); phân tích thông số dạng sóng và mức điện áp tĩnh/động.
  • Kỹ năng phân tích mạch: Đọc sơ đồ nguyên lý, xác định đường đi của tín hiệu dao động, tín hiệu đồng bộ, mạch hồi tiếp bảo vệ quá dòng/quá áp.
  • Kỹ năng thực hành sửa chữa: Thực hiện quy trình an toàn xả điện tích trên tụ cao áp 300V, thay thế linh kiện bán dẫn (Mosfet, Transistor công suất dòng, IC nguồn, Diode Zener), xử lý các sự cố mất nguồn, co méo hình học, trôi hình, và lệch màu.

Phương pháp giảng dạy và học tập (300-350 từ)

Phương pháp sư phạm

Giáo trình định hướng áp dụng phương pháp dạy học tích cực, kết hợp ba hình thức chính: diễn giảng giải thích nguyên lý, vấn đáp gợi mở tư duy kỹ thuật, và dạy học theo vấn đề (Problem-Based Learning). Giảng viên đưa ra các hiện tượng hư hỏng thực tế để người học phân tích nguyên nhân trên sơ đồ trước khi thực hiện đo đạc thực tế.

Bài tập và ca thực hành điển hình

Các bài thực hành được thiết kế gắn liền với các ca bệnh phần cứng thường gặp:

  • Khối nguồn: Bệnh mất điện áp ra nổ cầu chì (chập Mosfet công suất); bệnh nguồn tự kích chớp đèn báo (chập tải đường B1 hoặc hỏng hồi tiếp so quang KA431).
  • Khối quét dọc: Xử lý hiện tượng màn hình chỉ còn một vạch sáng ngang (mất nguồn 15V tại chân 3 hoặc hỏng IC 401); màn hình co trên méo tuyến tính (mất nguồn 35V tại chân 7); hình ảnh bị trôi (sai tần số do hỏng tụ chân 22, 24 hoặc mất xung V.SYN).
  • Khối quét dòng: Xử lý hiện tượng đèn báo chờ màu vàng không lên ánh sáng (mất áp B+, hỏng tầng kích dòng H.Drive, mất lệnh Standby từ vi xử lý); màn ảnh co hai bên thẳng mép; chập sò dòng do rò tụ ABL trong khối cao áp.

Quy định đánh giá kết quả học tập

Thực hiện theo Quy chế đào tạo Trung cấp hệ chính quy ban hành kèm theo Thông tư số 09/2017/TT-BLĐTBXH ngày 13/3/2017 của Bộ Lao động – Thương binh và Xã hội:

  • Điểm kiểm tra thường xuyên và định kỳ (Trọng số 40%): Bao gồm 1 cột kiểm tra thường xuyên (sau 10 giờ học) bằng hình thức tự luận/trắc nghiệm/hỏi miệng và 6 cột kiểm tra định kỳ (sau mỗi 25 giờ học) bằng bài thi viết kết hợp thao tác thực hành trên thiết bị.
  • Điểm thi kết thúc mô đun (Trọng số 60%): Tổ chức sau 125 giờ học bằng hình thức thi vấn đáp kết hợp thực hành trực tiếp trên thiết bị chuyên dụng tại xưởng.
  • Điểm đánh giá chấm theo thang điểm 10, tính điểm tổng kết mô đun và làm tròn đến một chữ số thập phân.
Thành phần đánh giá Trọng số Hình thức kiểm tra Thời điểm tổ chức Chuẩn đầu ra đánh giá
Kiểm tra thường xuyên Hệ số 1 Tự luận / Trắc nghiệm / Vấn đáp Sau 10 giờ học A1, C1
Kiểm tra định kỳ Hệ số 2 Viết lý thuyết và thao tác thực hành Sau 25 giờ học (6 cột) A2, B1, C1
Thi kết thúc mô đun 60% tổng Vấn đáp và thực hành trên thiết bị Sau 125 giờ học A1, A2, B1, B2, C1

Điểm nổi bật và cập nhật (250-300 từ)

Tài liệu thể hiện các đặc điểm kỹ thuật và cấu trúc nội dung gắn liền với chương trình đào tạo nghề kỹ thuật:

  1. Tích hợp sơ đồ nguyên lý máy công nghiệp: Giáo trình không dừng lại ở các sơ đồ khối trừu tượng mà trích dẫn và phân tích chi tiết sơ đồ mạch của các dòng màn hình thực tế như LG 710PH, Samsung 793DFX, Samsung Vina.
  2. Cung cấp thông số đo kiểm định lượng chi tiết: Tài liệu cung cấp chính xác các giá trị điện áp chuẩn tại từng chân linh kiện làm mốc so sánh khi chẩn đoán (ví dụ: chân 7 IC KA3842 phải đạt 12V–14V DC, chân 6 có xung dao động 2VDC hoặc 4VAC, chân HT đèn hình có 6,3VDC, lưới G1 đạt -30V).
  3. Quy chuẩn hóa an toàn kỹ thuật điện: Giáo trình nhấn mạnh yêu cầu an toàn nghề nghiệp, hướng dẫn cụ thể phương pháp thoát điện tích dư trên tụ lọc 300V bằng mỏ hàn (tuyệt đối không chập trực tiếp) để tránh hỏng đồng hồ đo và bảo vệ an toàn cho người học.
  4. Phân tích cơ chế điều khiển số kết hợp tương tự: Làm rõ nguyên lý điều khiển kỹ thuật số từ vi xử lý đến các tầng quét analog thông qua chuẩn giao tiếp I2C (SDA, SCL) và bộ chuyển đổi DAC, phản ánh kiến trúc điều khiển màn hình điện tử.

Đối tượng sử dụng giáo trình (200-250 từ)

  • Người học: Học sinh, sinh viên trình độ Trung cấp và Cao đẳng nghề thuộc nhóm ngành Kỹ thuật sửa chữa và lắp ráp máy tính, Công nghệ kỹ thuật điện tử, hoặc Công nghệ thông tin (phần cứng).
  • Điều kiện tiên quyết: Người học cần tích lũy kiến thức từ các môn học/mô đun nền tảng:
    • Kỹ thuật điện tử (MH13): Nhận biết và đo kiểm linh kiện điện trở, tụ điện, cuộn cảm, diode, BJT, Mosfet.
    • Kỹ thuật xung số (MĐ17): Nguyên lý tạo xung, dao động và mạch logic số.
    • Kỹ thuật đo lường (MH12): Kỹ năng sử dụng đồng hồ VOM và dao động ký.
    • An toàn vệ sinh công nghiệp (MH11): Quy tắc an toàn điện trong nhà xưởng.
  • Giảng viên và kỹ thuật viên: Làm tài liệu giảng dạy chính thức cho các bài giảng lý thuyết chuyên ngành và hướng dẫn thực hành tại xưởng; làm tài liệu tra cứu quy trình sửa chữa cho kỹ thuật viên bảo trì phần cứng máy tính.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với đối tượng nào?

Giáo trình được biên soạn chuyên biệt cho học sinh, sinh viên trình độ Trung cấp nghề Kỹ thuật sửa chữa và lắp ráp máy tính, đồng thời là tài liệu tham khảo cho kỹ thuật viên điện tử phần cứng.

2. Cần chuẩn bị kiến thức nền tảng nào trước khi học mô đun này?

Người học cần hoàn thành các môn cơ sở về linh kiện điện tử, mạch xung số, an toàn điện và có kỹ năng sử dụng thành thạo các thiết bị đo lường như đồng hồ vạn năng VOM và dao động ký.

3. Điểm khác biệt của giáo trình này so với các tài liệu lý thuyết khác là gì?

Tài liệu tập trung vào phân tích mạch ứng dụng và giải quyết hư hỏng thực tế. Mỗi bài học đều có cấu trúc: nguyên lý mạch $\rightarrow$ thông số đo chuẩn $\rightarrow$ bảng thống kê triệu chứng hư hỏng $\rightarrow$ quy trình từng bước kiểm tra và thay thế linh kiện.

4. Làm sao để tự học và thực hành mô đun này hiệu quả?

Người học cần đọc trước sơ đồ nguyên lý của từng bài, ghi nhớ các mức điện áp chuẩn tại các điểm thử nghiệm (Test Point) quan trọng, và tuân thủ nghiêm ngặt quy trình thoát điện áp dư trên tụ trước khi đo trở kháng hoặc thay thế linh kiện.

5. Có tài liệu bổ trợ nào kèm theo giáo trình?

Giáo trình sử dụng tài liệu tham khảo chuyên môn chính là Giáo trình Sửa chữa Monitor của tác giả Đỗ Thanh Hải, kết hợp hệ thống phim trong trực quan, giáo án bài tập thực hành và trang thiết bị tại phòng bộ môn phần cứng.

Kết luận (150 từ)

Giáo trình Kỹ thuật sửa chữa màn hình (Mã mô đun: MĐ22) do Trường Cao đẳng Cơ giới Quảng Ngãi ban hành là tài liệu học tập chuyên môn hóa, cung cấp hệ thống kiến thức toàn diện từ cấu trúc vi mạch nguồn Switching đến các khối quét dòng, quét mành, đồng bộ và xử lý tín hiệu Video.

LỘ TRÌNH ĐÀO TẠO ĐỀ XUẤT:
[Khối nguồn ngắt mở (Bài 1)]
[Khối quét dọc & quét ngang (Bài 2 & 3)]
[Khối đồng bộ & Video (Bài 4 & 5)]
[Phân tích sơ đồ tổng thể toàn máy (Bài 6)]

Lộ trình đào tạo đề xuất yêu cầu người học làm chủ nguyên lý khối nguồn ngắt mở (Bài 1), tiếp cận các khối quét và đồng bộ (Bài 2, 3, 4), phân tích mạch khuếch đại Video (Bài 5), và hoàn thiện kỹ năng tổng hợp thông qua phân tích sơ đồ tổng thể các dòng máy thực tế (Bài 6).

Để mở rộng kiến thức, người học nên kết hợp nghiên cứu giáo trình tham khảo của tác giả Đỗ Thanh Hải và thực hành trực tiếp trên các thiết bị đo kiểm chuyên dụng tại xưởng.
