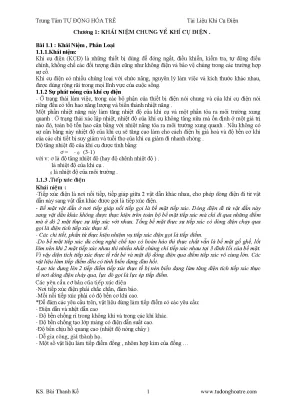

Tổng quan về giáo trình

Tài Liệu Khí Cụ Điện do Kỹ sư Bùi Thanh K biên soạn (nguồn tài liệu từ Trung Tâm Tự Động Hóa TR) là tài liệu học tập chuyên ngành phục vụ khối ngành Kỹ thuật Điện, Hệ thống điện và Tự động hóa ở bậc đào tạo đại học và cao đẳng kỹ thuật. Môn học Khí cụ điện giữ vị trí nền tảng, đóng vai trò cầu nối giữa các môn khoa học cơ bản (Vật lý đại cương, Cơ sở lý thuyết mạch điện, Vật liệu điện) với các môn học chuyên ngành ứng dụng như Thiết kế cung cấp điện, Trang bị điện - điện tử trong máy công nghiệp, Điều khiển tự động và Bảo vệ rơle.

Mục tiêu học tập của tài liệu tập trung trang bị cho người học:

  • Bản chất các hiện tượng vật lý cơ bản diễn ra trong quá trình làm việc của khí cụ điện (sự phát nóng, tiếp xúc điện, phóng điện hồ quang, lực điện động).
  • Cấu tạo chi tiết, nguyên lý làm việc và phân loại các nhóm khí cụ điện đóng cắt, điều khiển, bảo vệ và biến đổi đo lường ở cả hai cấp điện áp hạ áp và cao áp.
  • Phương pháp tính toán, lựa chọn và kiểm tra khí cụ điện theo các điều kiện định mức, điều kiện ổn định điện động và ổn định nhiệt khi xuất hiện sự cố ngắn mạch.
  • Quy trình kiểm tra, thử nghiệm kỹ thuật và chẩn đoán nguyên nhân hư hỏng thường gặp trong vận hành thực tế.

Cấu trúc giáo trình tiếp cận tuần tự theo logic khoa học kỹ thuật: xây dựng cơ sở lý thuyết hiện tượng học trước, sau đó phân tích kết cấu thiết bị thực tế, nguyên lý tác động, phương pháp tính chọn và cuối cùng là các tiêu chuẩn phân loại vận hành công nghiệp. Điểm đặc sắc của tài liệu là sự liên kết trực tiếp giữa các công thức lý thuyết giải tích với các bảng thông số kỹ thuật thực nghiệm và tiêu chuẩn quốc tế (như hệ thống phân loại chế độ tải của Ủy ban Kỹ thuật Điện Quốc tế - IEC).

Nội dung kiến thức cốt lõi

                             TÀI LIỆU KHÍ CỤ ĐIỆN
                    (Tác giả: KS. Bùi Thanh K - Trung Tâm Tự Động Hóa TR)
Chương 1            Chương 2                        Chương 3            Chương 4
CƠ SỞ VẬT LÝ        KHÍ CỤ ĐÓNG CẮT                 KHÍ CỤ ĐIỆN TỪ,     KHÍ CỤ ĐIỀU KHIỂN
TRONG KHÍ CỤ        HẠ ÁP & CAO ÁP                  BẢO VỆ & ĐO LƯỜNG   MẠCH ĐIỆN

Các chương và chủ đề chính

Tài liệu được phân chia thành 4 chương kiến thức chuyên môn cốt lõi:

  • Chương 1: Khái niệm chung về khí cụ điện: Trình bày định nghĩa, phân loại tổng quan theo chức năng, nguyên lý làm việc, nguồn điện và môi trường lắp đặt. Trọng tâm chương là 4 hiện tượng vật lý nền tảng:

    • Sự phát nóng: Tổn hao năng lượng biến thành nhiệt năng, phương trình độ tăng nhiệt độ $\tau = \theta - \theta_0$ (với $\theta$ là nhiệt độ khí cụ, $\theta_0$ là nhiệt độ môi trường).
    • Tiếp xúc điện: Diện tích tiếp xúc thực tế (chỉ tiếp xúc qua tối đa 3 đỉnh lồi), lực ép tiếp điểm, yêu cầu vật liệu tiếp điểm (đồng, nhôm, hợp kim) và các dạng tiếp xúc (cố định, đóng mở, trượt).
    • Hồ quang điện: Điều kiện phát sinh (dòng ngắt $\ge 0{,}1\text{ A}$, điện áp $\ge 250\text{V} - 300\text{V}$), nhiệt độ tâm hồ quang ($6000 - 8000\text{ }^\circ\text{K}$), mật độ dòng catot ($10^4 - 10^5\text{ A/cm}^2$), cường độ điện trường phát xạ nguội ($E > 3 \cdot 10^7\text{ V/m}$), và các giải pháp dập tắt (thổi từ, thổi khí, kéo dài khe hở, chia nhỏ hồ quang bằng vách kim loại).
    • Lực điện động: Quy tắc xác định chiều lực, tính toán năng lượng điện từ hệ thống 2 mạch vòng $W = \frac{1}{2}L_1 i_1^2 + \frac{1}{2}L_2 i_2^2 + M i_1 i_2$, lực tác dụng $F = i_1 i_2 \frac{dM}{dx}$, và điều kiện ổn định điện động khi có dòng ngắn mạch.

  • Chương 2: Khí cụ điện đóng cắt: Khảo sát chi tiết kết cấu và nguyên lý của:

    • Cầu dao: Thao tác bằng tay, lưỡi dao chính - phụ kèm lò xo bật nhanh dập hồ quang, tính chọn theo $I_{\text{đmCD}} \ge I_{tt}$ và $U_{\text{đmCD}} \ge U_{\text{nguồn}}$.
    • Công tắc và nút điều khiển: Công tắc chuyển mạch vạn năng, công tắc hành trình (thử nghiệm xuyên thủng $1500\text{V}/1\text{ phút}$, điện trở cách điện $> 2\text{ M}\Omega$, chịu nhiệt $100\text{ }^\circ\text{C}/2\text{ giờ}$); nút nhấn đơn/kép với độ bền $10^6$ lần đóng không tải và $200.000$ lần có tải.
    • Dao cách ly (DCL): Tạo khoảng cách an toàn nhìn thấy được ở lưới cao áp ($\ge 3\text{kV}$), nguyên tắc đóng mở liên động với máy cắt, kiểm tra ổn định động ($i_o \ge i_{xk}$) và ổn định nhiệt ($I_{ôđnh}^2 t_{nhđh} \ge I_N^2 t_{qđ}$); dao ngắn mạch (KZ) nhân tạo bảo vệ phía sơ cấp máy biến áp $110/35\text{kV}$.
    • Máy cắt điện cao áp: Máy cắt nhiều dầu không buồng dập ($< 15\text{kV}$, áp suất $100 - 140\text{ N/cm}^2$), máy cắt nhiều dầu có buồng dập ($100 - 220\text{kV}$, áp suất $400 - 500\text{ N/cm}^2$), máy cắt ít dầu ($3 - 110\text{kV}$, áp suất $15 - 20\text{ at}$, công suất cắt đến $12000\text{ MVA}$), và máy cắt không khí ($20\text{ at}$, thời gian cắt $0{,}17\text{s}$, công suất cắt đến $15000\text{ MVA}$).
    • Áp-tô-mát (CB): Cơ cấu tiếp điểm 3 cấp (chính, phụ, hồ quang), buồng dập hồ quang nửa kín ($\le 50\text{kA}$) và hở ($> 50\text{kA}$), các loại móc bảo vệ quá dòng điện từ, móc bảo vệ sụt áp, quá áp ($1{,}2 U_{\text{đm}}$) và CB vạn năng.

  • Chương 3: Khí cụ điện điện từ, bảo vệ và đo lường:

    • Nam châm điện: Cơ cấu hút chập, hút quay, hút thẳng, ứng dụng trong phanh hãm, ly hợp điện từ và cần cẩu điện.
    • Rơle điện từ: Lực hút $F = K \frac{i^2}{\delta^2}$, hệ số trở về $K_{tv} = \frac{I_{tv}}{I_{tđ}}$, thời gian tác động $2 - 20\text{ ms}$, sử dụng vòng ngắn mạch chống rung trên nam châm AC.
    • Rơle nhiệt: Bảo vệ quá tải dựa trên thanh lưỡng kim (chênh lệch hệ số giãn nở nhiệt 20 lần), đặc tính thời gian - dòng điện ($A-s$), tác động ở $(1{,}2 \div 1{,}3)I_{\text{đm}}$.
    • Cầu chì: Phần tử ngắt mạch (bạc, đồng), cát thạch anh dập hồ quang, phân loại nhóm g (toàn dải) và nhóm a (chỉ bảo vệ ngắn mạch), ký hiệu bảo vệ đường dây (L), động cơ (M), trạm biến áp (T), linh kiện điện tử (R).
    • Thiết bị chống dòng rò (RCD): Nguyên lý so lệch dòng điện qua lõi vành xuyến ferit, ngưỡng an toàn sinh học ($10\text{mA} - 30\text{mA}$), thời gian tác động thực tế $0{,}008 - 0{,}02\text{ s}$, tính chọn lọc trễ 3 cấp (200ms, 50ms, không trễ).
    • Thiết bị đo lường: Biến dòng (BI) biến đổi dòng về $5\text{A}$ ($K_i = \frac{W_2}{W_1}$, tuyệt đối cấm hở mạch thứ cấp) và Biến áp (BU) biến đổi điện áp về $100\text{V}$ ($K_u = \frac{W_1}{W_2}$, tuyệt đối cấm ngắn mạch thứ cấp).

  • Chương 4: Khí cụ điện điều khiển mạch điện: Trình bày chuyên sâu về Contactor điện xoay chiều và một chiều; hệ thống dập hồ quang vách ngăn kim loại, tiếp điểm chính ($\ge 10\text{A}$) và tiếp điểm phụ ($< 5\text{A}$); tiêu chuẩn IEC phân định chế độ tải xoay chiều (AC1, AC2, AC3, AC4) và một chiều (DC1, DC2, DC3, DC4, DC5).

Bảng tóm tắt phân loại chế độ làm việc của Contactor theo tiêu chuẩn IEC

Ký hiệu Loại tải tiêu biểu Đặc tính dòng khởi động ($I_{kđ}$) Điện áp phục hồi khi ngắt Hệ số công suất / Thời hằng
AC1 Tải thuần trở, sưởi ấm, điện trở nhiệt $I_{kđ} = I_{\text{đm}}$ $U = U_{\text{nguồn}}$ $\cos\varphi \ge 0{,}95$
AC2 Động cơ không đồng bộ rotor dây quấn $I_{kđ} \approx 2{,}5 I_{\text{đm}}$ $U \le U_{\text{nguồn}}$ Phanh nhấp nhả, phanh ngược
AC3 Động cơ rotor lồng sóc (bơm, thang máy) $I_{kđ} = (5 \div 7) I_{\text{đm}}$ $U \approx 20% U_{\text{nguồn}}$ Vận hành đóng cắt thông thường
AC4 Động cơ rotor lồng sóc nặng (máy in, nâng) $I_{kđ} = (5 \div 7) I_{\text{đm}}$ $U = U_{\text{nguồn}}$ Phanh nhấp nhả, đảo chiều
DC1 Tải một chiều không cảm hoặc cảm ứng bé $I_{kđ} = I_{\text{đm}}$ $U = U_{\text{nguồn}}$ Thời hằng $T \le 1\text{ ms}$
DC2 Động cơ DC kích từ song song $I_{kđ} \approx 2{,}5 I_{\text{đm}}$ Phụ thuộc sức phản điện Thời hằng $T \approx 7{,}5\text{ ms}$
DC3 Động cơ DC kích từ song song (phanh nhấp) $I_{kđ} \approx 2{,}5 I_{\text{đm}}$ $U > U_{\text{nguồn}}$ Thời hằng $T < 2\text{ ms}$
DC4 Động cơ DC kích từ nối tiếp $I_{kđ} \approx 2{,}5 I_{\text{đm}}$ $U \approx 20% U_{\text{nguồn}}$ Thời hằng $T \approx 10\text{ ms}$
DC5 Động cơ DC kích từ nối tiếp (đảo chiều) $I_{kđ} \approx 2{,}5 I_{\text{đm}}$ $U = U_{\text{nguồn}}$ Thời hằng $T \le 7{,}5\text{ ms}$

Kiến thức nền tảng được xây dựng

Tài liệu hình thành nền móng kiến thức kỹ thuật thông qua các trục lý thuyết:

  1. Lý thuyết phát nóng và cân bằng nhiệt: Xác lập điều kiện cân bằng nhiệt giữa tổn hao công suất trên vật dẫn và khả năng tỏa nhiệt ra môi trường, làm cơ sở tính toán tuổi thọ vật liệu cách điện.
  2. Lý thuyết phát xạ và dập hồ quang điện: Bản chất cơ học lượng tử của phát xạ nguội do cường độ điện trường lớn ($E > 3 \cdot 10^7\text{ V/m}$) và quá trình ion hóa chất khí khi ngắt tiếp điểm mang dòng.
  3. Cơ sở tương tác điện từ: Mô hình giải tích tính lực điện động dựa trên đạo hàm năng lượng điện từ biến thiên theo tọa độ dịch chuyển.
  4. Nguyên lý bảo vệ chọn lọc và phối hợp bảo vệ: Điều kiện phối hợp đặc tính thời gian - dòng điện giữa thiết bị bảo vệ (cầu chì, CB, rơle nhiệt) với thiết bị được bảo vệ (động cơ, cáp dẫn, máy biến áp).

Kỹ năng phát triển

Người học hoàn thiện các nhóm năng lực thực hành kỹ thuật:

  • Kỹ năng tính toán thiết kế: Tính chọn thông số định mức ($U_{\text{đm}}$, $I_{\text{đm}}$, $I_{\text{cđm}}$), kiểm tra độ bền điện động và ổn định nhiệt cho dao cách ly, máy cắt, aptomat.
  • Kỹ năng phân tích sơ đồ: Đọc hiểu và phân tích sơ đồ nguyên lý mạch động lực, mạch điều khiển liên động, mạch bảo vệ so lệch và hệ thống chuyển mạch đo lường.
  • Kỹ năng vận hành an toàn: Nắm vững các thao tác đóng cắt liên động tránh hồ quang, tuân thủ an toàn nghiêm ngặt khi đấu nối thiết bị đo lường (nối đất vỏ, ngắn mạch thứ cấp BI, hở mạch thứ cấp BU).
  • Kỹ năng chẩn đoán và khắc phục sự cố: Phát hiện hư hỏng tiếp điểm (rỗ mặt, oxy hóa, cong vênh, lỏng ốc), cuộn hút nam châm điện bị cháy do hở mạch từ, và phương pháp hiệu chỉnh lò xo hồi lực.

Phương pháp giảng dạy và học tập

                              QUY TRÌNH HỌC TẬP KHÍ CỤ ĐIỆN
Bước 1: Lý Thuyết Cơ Sở                   Bước 2: Cấu Tạo & Tính Chọn               Bước 3: Vận Hành & An Toàn
- Phương trình nhiệt: τ = θ - θ₀          - Sơ đồ kết cấu tiếp điểm                 - Quy tắc thao tác liên động MC-DCL
- Hồ quang điện & phát xạ catot           - Tính chọn: Iđm, Uđm, Icđm               - An toàn đo lường: Cấm hở mạch BI
- Lực điện động: F = i₁i₂(dM/dx)          - Tra bảng chế độ tải IEC (AC1-AC4)       - Chẩn đoán hư hỏng & bảo dưỡng

Phương pháp tiếp cận sư phạm

Giáo trình triển khai phương pháp giảng dạy kết hợp giữa phân tích lý thuyết hiện tượng học với minh họa cấu tạo kỹ thuật. Mỗi nhóm thiết bị đều được trình bày thống nhất theo mô hình cấu trúc 5 bước:

  1. Định nghĩa và công dụng.
  2. Cấu tạo chi tiết và phân loại.
  3. Nguyên lý làm việc trên sơ đồ cắt hoặc sơ đồ nguyên lý.
  4. Phương pháp tính toán và điều kiện lựa chọn.
  5. Các hư hỏng thường gặp, nguyên nhân và biện pháp khắc phục.

Bài tập và tình huống kỹ thuật

Tài liệu cung cấp các dạng bài toán tính toán kỹ thuật và tình huống phân tích thực tế:

  • Bài toán tính chọn khí cụ đóng cắt: Lựa chọn dòng định mức cho cầu dao ($I_{\text{đm}} \ge I_{tt}$), tính chọn CB cho phụ tải công nghệ ($I_{\text{aptomat}} \ge (1{,}25 \div 1{,}5)I_{tt}$), chọn rơle nhiệt bảo vệ động cơ ($I_{\text{đmRN}} = I_{\text{đmĐC}}$, tác động ở $1{,}2 \div 1{,}3 I_{\text{đm}}$).
  • Bài toán kiểm tra điều kiện ngắn mạch: Kiểm tra ổn định động của dao cách ly dựa trên dòng ngắn mạch xung kích $i_o \ge i_{xk}$, kiểm tra ổn định nhiệt theo tích phân nhiệt $I_{ôđnh}^2 t_{nhđh} \ge I_N^2 t_{qđ}$.
  • Tình huống phân tích an toàn hệ thống:
    • Phân tích hiện tượng hở mạch thứ cấp máy biến dòng BI: $I_2 = 0 \to \Phi_2 = 0 \to$ từ thông tổng $\Phi = \Phi_1$ tăng vọt gây bão hòa mạch từ, phát nóng cực đại làm cháy cách điện và cảm ứng sức điện động nguy hiểm đến tính mạng người vận hành.
    • Phân tích nguyên tắc vận hành liên động giữa dao cách ly và máy cắt: Khi cắt điện phải cắt máy cắt trước rồi mới cắt dao cách ly; khi đóng điện phải đóng dao cách ly trước rồi mới đóng máy cắt mang tải.

Phương pháp kiểm tra và đánh giá

Kết quả học tập được đánh giá dựa trên:

  • Khả năng tính toán chính xác thông số lựa chọn thiết bị điện theo phụ tải.
  • Khả năng phân biệt và chỉ ra chính xác chức năng của từng chi tiết cơ học trên sơ đồ kết cấu (tiếp điểm chính, tiếp điểm hồ quang, buồng dập hồ quang, cuộn dây, móc nhả).
  • Năng lực giải thích các hiện tượng vật lý và xử lý đúng quy trình các tình huống sự cố điện.

Điểm nổi bật và tính ứng dụng thực tiễn

  • Tính bao quát hệ thống từ hạ áp đến cao áp: Giáo trình tích hợp liền mạch từ các thiết bị hạ áp thông dụng (công tắc $6\text{A}$, cầu dao, nút ấn, rơle nhiệt, contactor) đến các thiết bị cao thế chuyên dụng (dao cách ly phân đoạn, dao ngắn mạch KZ trạm $110/35\text{kV}$, máy cắt ít dầu và máy cắt không khí áp suất $20\text{ at}$, công suất cắt $15000\text{ MVA}$).
  • Chuẩn hóa thông số kỹ thuật theo tiêu chuẩn công nghiệp: Hệ thống hóa toàn bộ các thông số định mức của máy cắt ($U_{\text{đm}}$, $I_{\text{đm}}$, $I_{\text{cđm}}$, $I_{\text{đđm}}$, $I_{\text{ôđđm}}$, $I_{\text{ôđnđm}}$), quy định thử nghiệm cách điện công tắc ($1500\text{V}$, $R_{cđ} > 2\text{ M}\Omega$), và bảng phân loại chế độ làm việc của contactor theo tiêu chuẩn quốc tế IEC (AC1 đến AC4, DC1 đến DC5).
  • Gắn liền với an toàn sinh học và an toàn lưới điện: Dữ liệu ngưỡng dòng điện rò tác động lên cơ thể người ($<10\text{mA}$ gây châm kim, $>10\text{mA}$ gây co quắp cơ, $30\text{mA}$ gây nghẹt thở tử vong) làm cơ sở giải thích nguyên lý thiết kế và phân cấp độ trễ của thiết bị bảo vệ chống dòng rò (RCD hãng Merlin Gerin).
  • Định lượng thông số vật lý chính xác: Cung cấp các giá trị thực nghiệm cụ thể (nhiệt độ hồ quang $6000 - 8000\text{ }^\circ\text{K}$, áp suất khí buồng dập máy cắt $400 - 500\text{ N/cm}^2$, thời gian cắt RCD thực tế $0{,}008 - 0{,}02\text{ s}$) giúp người học hiểu rõ quy mô vật lý thực tế của các quá trình chuyển mạch.

Đối tượng sử dụng giáo trình

  1. Sinh viên chuyên ngành kỹ thuật:
    • Sinh viên năm thứ 2, năm thứ 3 thuộc các ngành: Kỹ thuật Điện, Kỹ thuật Điều khiển và Tự động hóa, Hệ thống Điện, Điện tử Công nghiệp.
    • Yêu cầu kiến thức tiên quyết (Prerequisites): Cần hoàn thành học phần Vật lý đại cương (phần Điện - Từ), Cơ sở Kỹ thuật Điện (Lý thuyết mạch điện xoay chiều/một chiều) và Vật liệu Kỹ thuật Điện.
  2. Giảng viên chuyên ngành:
    • Sử dụng làm khung tài liệu giảng dạy cho học phần Khí cụ điện, Thiết bị đóng cắt và bảo vệ.
    • Làm tài liệu tham khảo để ra đề bài tập tính toán và hướng dẫn sinh viên làm đồ án Cung cấp điện, Thiết kế trạm biến áp, Trang bị điện.
  3. Kỹ sư và kỹ thuật viên vận hành:
    • Dùng làm sổ tay tra cứu nhanh các thông số định mức, phân loại tải IEC cho contactor, quy trình kiểm tra cách điện bằng megaohm và quy chuẩn thao tác an toàn cho thiết bị đóng cắt trong nhà xưởng, trạm phân phối.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với trình độ người học nào?

Giáo trình được thiết kế cho sinh viên bậc đại học và cao đẳng kỹ thuật thuộc khối ngành Điện - Tự động hóa đã có kiến thức nền tảng về mạch điện và vật lý đại cương, đồng thời phù hợp cho kỹ thuật viên tại các nhà máy cần củng cố lý thuyết đóng cắt và bảo vệ.

2. Cần chuẩn bị những kiến thức nền tảng nào trước khi học?

Người học cần nắm vững:

  • Lý thuyết mạch điện: Các định luật Kirchhoff, công suất tác dụng, phản kháng, hệ số công suất $\cos\varphi$, hiện tượng quá độ và tính toán dòng điện ngắn mạch.
  • Điện từ học: Định luật cảm ứng điện từ Faraday, lực Lorentz, từ thông $\Phi$, hỗ cảm $M$ và điện cảm $L$.
  • Vật liệu điện: Tính chất dẫn điện, dẫn nhiệt, tính chất phát xạ điện tử và độ bền cách điện của vật liệu rắn, lỏng, khí.

3. Điểm khác biệt của giáo trình này so với các tài liệu lý thuyết thuần túy là gì?

Tài liệu kết hợp chặt chẽ giữa mô hình toán học giải tích với kết cấu cơ khí thực tế và bảng tra thông số tiêu chuẩn công nghiệp (tiêu chuẩn IEC cho contactor, thông số thử nghiệm cách điện công tắc $1500\text{V}$, áp suất buồng dập máy cắt khí $20\text{ at}$).

4. Làm thế nào để tự học và nắm vững các công thức tính chọn trong giáo trình?

Người học nên tự tóm tắt các điều kiện chọn lựa cho từng nhóm thiết bị thành bảng tổng hợp (gồm các điều kiện cơ bản: điện áp định mức, dòng điện định mức, dòng điện cắt định mức, ổn định nhiệt và ổn định động), sau đó giải các bài tập tính chọn cụ thể cho phụ tải động cơ và trạm biến áp.

5. Có tài liệu bổ trợ nào nên tham khảo kèm theo giáo trình?

Nên kết hợp tham khảo các tiêu chuẩn kỹ thuật điện quốc gia (TCVN), tiêu chuẩn của Ủy ban Kỹ thuật Điện Quốc tế (IEC 60947 cho thiết bị đóng cắt hạ áp), sổ tay tra cứu thông số thiết bị từ các nhà sản xuất (ABB, Schneider Electric, Siemens) và các tài liệu về Thiết kế cung cấp điện.

Kết luận

Tài Liệu Khí Cụ Điện của KS. Bùi Thanh K cung cấp hệ thống tri thức hoàn chỉnh về nguyên lý vật lý, kết cấu cơ điện, phương pháp tính chọn và kỹ thuật vận hành các thiết bị đóng cắt, điều khiển, bảo vệ và đo lường trong hệ thống điện.

Lộ trình học tập khuyến nghị bắt đầu từ việc nắm vững 4 hiện tượng vật lý cơ sở (phát nóng, tiếp xúc, hồ quang, lực điện động tại Chương 1), tiếp tục nghiên cứu cấu tạo và nguyên lý của thiết bị đóng cắt cao - hạ áp (Chương 2), làm chủ thiết bị bảo vệ và đo lường (Chương 3), và hoàn thiện kỹ năng tính chọn điều khiển phụ tải theo chuẩn IEC (Chương 4). Để tối ưu hóa hiệu quả học tập, người học nên kết hợp nghiên cứu giáo trình song song với việc phân tích catalog thiết bị thực tế và thực hành đo kiểm trên các mô hình trang bị điện công nghiệp.
