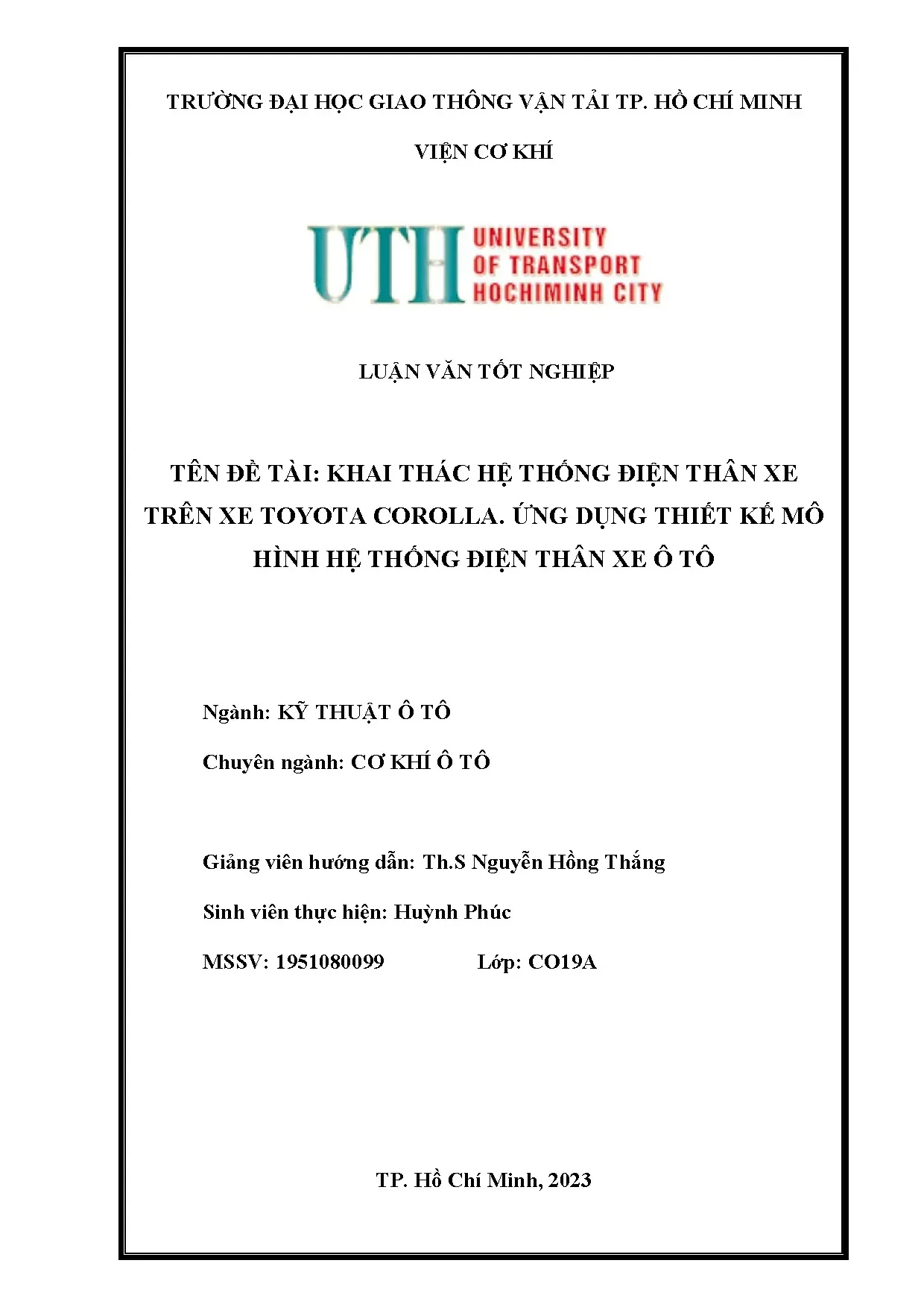

Tài liệu Kỹ thuật: Khai thác hệ thống điện thân xe trên xe toyota corolla

Tìm hiểu hệ thống điện thân xe Toyota Corolla với ứng dụng thiết kế mô hình chuyên sâu. Hướng dẫn khai thác và vận hành hiệu quả cho người dùng.

• Tác giả: Huỳnh Phúc
• Người hướng dẫn: Th.S Nguyễn Hồng Thắng
• Trường học: Trường Đại học Giao Thông Vận Tải Thành phố Hồ Chí Minh
• Chuyên ngành: Kỹ Thuật Ô Tô
• Đề tài: Khai Thác Hệ Thống Điện Thân Xe Trên Xe Toyota Corolla - Ứng Dụng Thiết Kế Mô Hình Hệ Thống Điện Thân Xe Ô Tô
• Loại tài liệu: Luận văn tốt nghiệp
• Năm xuất bản: 2023
• Địa điểm: Thành phố Hồ Chí Minh

Tóm tắt

I. Tổng quan về hệ thống điện thân xe ô tô

Hệ thống điện thân xe là một trong những hệ thống quan trọng nhất trên xe ô tô hiện đại, đặc biệt là trên các dòng xe Toyota Corolla. Hệ thống này bao gồm các thành phần điều khiển các chức năng chiếu sáng, tín hiệu, gạt mưa, rửa kính, khóa cửa và nâng hạ kính. Khai thác hệ thống điện thân xe một cách hiệu quả giúp đảm bảo an toàn lái xe và tăng tuổi thọ các thiết bị điện. Các thành phần cơ bản của hệ thống bao gồm pin, công tắc, rơle, motor và các dây dẫn điện. Hiểu rõ cơ cấu hoạt động của hệ thống điện thân xe là nền tảng quan trọng để bảo dưỡng và sửa chữa xe một cách chuyên nghiệp, đặc biệt đối với các kỹ thuật viên và những người yêu thích ô tô.

1.1. Định nghĩa và chức năng hệ thống điện thân xe

Hệ thống điện thân xe được định nghĩa là tập hợp các thiết bị điện làm việc với điện áp thấp (12V hoặc 24V) để điều khiển các chức năng hệ thống phụ trợ của xe. Chức năng chính bao gồm cung cấp ánh sáng chiếu sáng, phát tín hiệu báo, điều khiển gạt nước và rửa kính, khóa mở cửa tự động, nâng hạ kính điện. Mỗi thành phần đều có vai trò quan trọng trong đảm bảo an toàn và tiện nghi khi lái xe, đặc biệt trong điều kiện thời tiết xấu hoặc đêm tối.

1.2. Các bộ phận cơ bản của hệ thống điện thân xe

Các bộ phận chính bao gồm: pin điện tích năng lượng, công tắc điều khiển các chức năng khác nhau, rơle để kích hoạt các thiết bị công suất lớn, motor gạt mưa và rửa kính, đèn chiếu sáng trước sau, bộ ngắt mạch bảo vệ và dây dẫn điện kết nối. Trên Toyota Corolla, các bộ phận này được bố trí hợp lý để dễ dàng bảo dưỡng và sửa chữa. Mỗi bộ phận cần được kiểm tra định kỳ để đảm bảo hoạt động bình thường.

II. Khai thác hệ thống chiếu sáng và tín hiệu trên xe

Hệ thống chiếu sáng và tín hiệu là thành phần cực kỳ quan trọng để đảm bảo an toàn giao thông. Hệ thống này bao gồm đèn pha chiếu sáng đường, đèn xi nhan, đèn cảnh báo nguy hiểm, đèn phanh và đèn lùi. Khai thác hiệu quả hệ thống chiếu sáng yêu cầu hiểu rõ sơ đồ mạch điện, các loại đèn và cách hoạt động của chúng. Trên Toyota Corolla 2014, hệ thống này được thiết kế với công nghệ tiên tiến, sử dụng đèn LED hiện đại. Việc bảo dưỡng đúng cách và thay thế đèn khi cần thiết là bắt buộc để đảm bảo tầm nhìn tốt và báo hiệu rõ ràng cho các xe khác.

2.1. Hệ thống đèn pha và điều khiển

Hệ thống đèn pha gồm đèn pha xa và gần, được điều khiển bằng công tắc trên vô lăng. Đèn pha xa dùng để chiếu sáng khoảng cách xa khi lái xe ban đêm, còn đèn pha gần phục vụ cho khoảng cách gần. Sơ đồ mạch điện cho thấy hoạt động của relay điều khiển dòng điện qua đèn, bảo vệ công tắc khỏi quá tải. Trên Toyota Corolla, công tắc được tích hợp với các chức năng khác để tiện sử dụng.

2.2. Hệ thống đèn xi nhan và cảnh báo

Hệ thống đèn xi nhan gồm đèn phía trước và phía sau, được điều khiển bằng công tắc lắc trên vô lăng. Khi kích hoạt, một rơle nhấp nháy sẽ làm tắt mở đèn theo nhịp điều định. Hệ thống cảnh báo nguy hiểm cho phép bật tất cả đèn xi nhan cùng lúc khi có tình huống khẩn cấp. Sơ đồ mạch điện thể hiện cách các đèn được kết nối để tạo hiệu ứng nhấp nháy an toàn.

III. Hệ thống gạt mưa và rửa kính điện

Hệ thống gạt mưa và rửa kính là những tính năng thiết yếu để duy trì tầm nhìn rõ ràng khi lái xe trong điều kiện thời tiết xấu. Khai thác hệ thống gạt nước đòi hỏi hiểu biết về cơ cấu truyền động, motor gạt nước và các công tắc điều khiển. Trên Toyota Corolla, hệ thống này được thiết kế với nhiều tốc độ gạt khác nhau và tính năng gạt tự động khi cảm biến phát hiện mưa. Hệ thống rửa kính hoạt động với motor riêng, phun nước lẫn chất tẩy rửa để làm sạch kính chắn gió. Bảo dưỡng định kỳ và kiểm tra các thành phần là cách tốt nhất để đảm bảo hệ thống hoạt động tối ưu.

3.1. Nguyên lý hoạt động motor gạt nước

Motor gạt nước nhận tín hiệu từ công tắc điều khiển, chuyển đổi năng lượng điện thành chuyển động cơ học để kéo các thanh gạt nước qua lại. Motor được kết nối với cơ cấu truyền động linkage, điều khiển vị trí và tốc độ gạt. Sơ đồ mạch điện thể hiện relay điều khiển tốc độ qua điện trở biến. Trên Toyota Corolla, motor được bảo vệ bằng cầu chì và relay riêng biệt.

3.2. Hệ thống rửa kính và bảo dưỡng

Hệ thống rửa kính gồm motor rửa kính, bơm dẫn nước, các cửa phun nước và vòi dẫn nước. Motor được kích hoạt bằng công tắc riêng, hoạt động độc lập với hệ thống gạt mưa. Nước rửa được chứa trong bình nước rửa kính nằm dưới capô. Bảo dưỡng định kỳ bao gồm refill nước rửa, kiểm tra cửa phun nước không bị tắc và motor hoạt động bình thường.

IV. Quy trình bảo dưỡng và sửa chữa hệ thống điện thân xe

Bảo dưỡng và sửa chữa hệ thống điện thân xe là quá trình quan trọng để duy trì hiệu suất và an toàn xe. Khai thác hiệu quả các quy trình bảo dưỡng bao gồm kiểm tra định kỳ các thành phần điện, thay thế các linh kiện hư hỏng và làm sạch các điểm kết nối. Trên Toyota Corolla, những lỗi thường gặp bao gồm đèn hỏng, relay không hoạt động, dây dẫn bị oxidate và công tắc bị kẹt. Sửa chữa đúng cách yêu cầu kiến thức về sơ đồ mạch điện, sử dụng các dụng cụ chuyên dụng và tuân theo quy trình an toàn. Việc sử dụng các linh kiện chính hãng và thực hiện bảo dưỡng theo lịch là cách tốt nhất để tránh những vấn đề phức tạp.

4.1. Các lỗi thường gặp và phương pháp sửa chữa

Các lỗi phổ biến trên hệ thống điện thân xe bao gồm: đèn pha không sáng do bóng đèn hỏng hoặc relay không hoạt động, đèn xi nhan không nhấp nháy do relay hỏng, hệ thống gạt mưa không hoạt động do motor hỏng hoặc công tắc bị kẹt. Phương pháp sửa chữa bắt đầu bằng kiểm tra bằng multimeter để xác định vấn đề, sau đó thay thế các linh kiện hỏng. Cần lưu ý ngắt điện trước khi tiến hành sửa chữa để đảm bảo an toàn.

4.2. Lịch bảo dưỡng định kỳ trên Toyota Corolla

Lịch bảo dưỡng nên bao gồm kiểm tra tình trạng các đèn chiếu sáng và tín hiệu hàng tháng, kiểm tra hệ thống gạt mưa mỗi 6 tháng, refill nước rửa kính khi cần. Hàng năm, kiểm tra toàn bộ sơ đồ mạch điện, thay thế các linh kiện hư hỏng, làm sạch các điểm kết nối và kiểm tra cách điện dây dẫn. Tuân theo hướng dẫn của nhà sản xuất Toyota sẽ đảm bảo xe hoạt động tối ưu và an toàn.

Trích đoạn nội dung tài liệu

CHƯƠNG 1: GIỚI THIỆU ĐỀ TÀI 1. Lý do chọn đề tài Do hiện nay nước chúng ta vẫn chưa tập trung phát triển công nghệ ô tô nên vẫn chưa phát triển bằng được các nước Châu Âu, châu Mỹ hay các nước trong khu vực. Bên cạnh đó thuế nhập khẩu ô tô cao nên việc tiếp cận để học tập rất khó chỉ giới hạn học tập về lý thuyết là tương đối. Do đó sau khi học xong lý thuyết em muốn vận dụng tất cả các kiến thức đã học vào trong thực tế để có thể hiểu biết hơn nữa về điện thân xe và từ đó vận dụng một cách thuần thục đồng thời cũng tìm hiểu thêm về các quy trình bảo dưỡng sửa chữa hệ thống điện thân xe để củng cố kiến thức giúp cho em kinh nghiệm trong vấn đề điện thân xe để có thể sau này dễ dàng xin việc.

Do con người ngày càng tăng làm cho việc đi lại cần phải phát triển hơn nữa để đáp ứng được hết tất cả, vận dụng các kiến thức chuyên ngành vào để ô tô được tiện nghi, an toàn hơn nhiều hệ thống phức tạp được ứng dụng để tăng tính cạnh tranh. Cùng với sự phát triển của bản thân thì hệ thống điện thân xe cũng ngày một phát triển hơn nữa để có thêm nhiều công nghệ hiện đại khác nhau mà chúng có công dụng và chức năng khác nhau.Vì vậy không ngừng nâng cao tay nghề để có thể đáp ứng được việc bảo dưỡng, sửa chữa các công nghệ mới này để không bị tụt lại so với sự phát triển của ngành công nghiệp ô tô. Vì vậy, đề tài “Khai Thác Hệ Thống Điện Thân Xe Toyota Corolla. Ứng Dụng Thiết Kế Mô Hình Hệ Thống Điện Thân Xe” có vai trò quan trọng giúp bản thân có thêm tư liệu, hành trang kiến thức cho việc sửa chữa sau này.

Mục đích nghiên cứu Mục đích của bài nghiên cứu với các mục tiêu: - Củng cố lại kiến thức của các môn đã học như: Hệ thống điện động cơ ô tô, Hệ thống điện ô tô…Đồng thời tìm hiểu nghiên cứu cấu tạo, nguyên lý hoạt động và hư hỏng của hệ thống điện thân xe ô tô. - Chế tạo mộ hình hệ thống điện thân xe. Kết hợp giữa kiến thức đã học và vận dụng vào mô hình một cách thuần thục để nắm vững kiến thức. Tạo kinh nghiệm cho bản thân để sau này có thể dễ dàng tìm kiếm công việc phù hợp với năng lực.

Phạm vi và đối tượng nghiên cứu Trang 1 Luận Văn Tốt Nghiệp SVTH: Huỳnh Phúc - Khai thác hệ thống điện thân xe Toyota Corolla một cách khái quát, tìm hiểu chức năng công dụng. - Tìm hiểu về các nhiệm vụ, bộ phận, cấu tạo, nguyên lý hoạt động cũng như các sơ đồ mạch điện của hệ thống chiếu sáng, hệ thống tín hiệu, và hệ thống gạt mưa trên xe Toyota Corolla. - Tìm hiểu trình bày các nguyên nhân gây hư hỏng và cách khắc phục. - Ứng dụng vào thiết kế mô hình hệ thống chiếu sáng và tín hiệu trên ô tô.

- Cải tiến mô hình hệ thống chiếu sáng và tín hiệu trên ô tô dùng giọng nói để điều khiển. Phương pháp nghiên cứu - Tìm hiểu các chức năng, công dụng, cấu tạo, nguyên lý hoạt động của hệ thống điện thân xe thông qua các tài liệu tham khảo của Toyota team 21 và các tài liệu của giảng viên đại học. - Nghiên cứu các quy trình bảo dưỡng và cách sửa chữa của các bộ phận điện thân xe. - Vận dụng các lý thuyết cũng như các tìm hiểu để áp dụng vào việc làm mô hình hệ thống chiếu sáng và tín hiệu trên ô tô có cải tiến điều khiển bằng giọng nói.

Ý nghĩa thực tiễn của luận văn - Nghiên cứu được làm dựa trên các tài liệu tham khảo để có thể rút ra được những kinh nghiệm về điện thân xe từ đó giúp sinh viên nắm rõ và kỹ hơn về hệ thống. - Hiểu rõ hơn công nghệ điều khiển hệ thống chiếu sáng và tín hiệu trên ô tô bằng giọng nói từ đó biết được nhiều hơn các vấn đề về nguyên lý hoạt động của hệ thống để áp dụng cho từng dòng xe phù hợp. Trang 2 Luận Văn Tốt Nghiệp SVTH: Huỳnh Phúc CHƯƠNG 2: TỔNG QUAN VỀ HỆ THỐNG ĐIỆN THÂN XE TRÊN Ô TÔ 2. Tổng quan hệ thống điện thân xe Các thành phần của hệ thống được bố trí ở khắp mọi nơi trên xe từ phía trước cho đến phía sau.

Các thành phần này tùy theo người lái và thời tiết mà khác nhau. Bộ phận gạt mưa thì làm cho người lái dễ dàng điều khiển xe khi trời mưa. Bật đèn chiếu sáng giúp người lái có tầm nhìn tốt hơn. Bật đèn xi nhan thì người lái có thể báo hiệu cho người đi đường biết được hướng rẽ của người lái khi bật đèn xi nhan, hay báo hiệu xe đậu khi đèn đậu được bật lên hay xe đang phanh khi đèn phanh sáng lên.

Hệ thống điện thân xe trên ô tô giúp cho tài xế biết được tình trạng hoạt động của xe thông qua các đèn báo trên bảng táplô từ đó tài xế sẽ điều chỉnh kịp thời tránh những tình huống nguy hiểm và gây nguy hiểm cho bản thân. Hệ thống điện thân xe chia thành những thành phần sau: - Hệ thống thông tin và chuẩn đoán bao gồm các loại đồng hồ gắn trên táp lô ở phía trước ghế người lái như đồng hồ báo tốc độ xe, đồng hồ tốc độ độ động cơ, Vôn kế, đồng hồ áp suất dầu, đồng hồ báo nhiên liệu, đồng hồ nhiệt độ nước làm mát… để người lái nắm được trạng thái của xe một cách tốt nhất. - Hệ thống chiếu sáng và tín hiệu trên ô tô thì giúp làm sáng phía trước và sau xe giúp cho tài xế dễ dàng di chuyển và thông báo cho các phương tiện khác biết được hướng di chuyển của tài xế thông qua các đèn xi nhan, còi… - Hệ thống gạt nước, rửa kính giúp cho người lái dễ dàng di chuyển khi thời tiết xấu như trời mưa nhờ gạt nước trên kính phía trước và phía sau. Ngoài ra còn làm sạch các bụi bẩn bám vào kính khi di chuyển trên đường nhờ hệ thống rửa kính.

- Hệ thống khóa cửa, chống trộm giúp đảm bảo sự an ninh, tiện nghi cho người lái. - Hệ thống nâng hạ kính giúp hỗ trợ người lái xe nâng hạ kính theo ý muốn. - Hệ thống điều khiển gương chiếu hậu giúp cho người lái dễ dàng quan sát phía sau mà không cần quay đầu lại giúp đảm bảo an toàn khi tham gia giao thông. - Hệ thống túi khí, dây đai giúp cho người lái và hành khách giảm va đập với các vật ở phía trước.

Trang 3 Luận Văn Tốt Nghiệp SVTH: Huỳnh Phúc - Hệ thống giải trí (âm thanh) phát ra âm nhạc giúp cho người lái cảm thấy thoải mái hoặc người lái cần nắm bắt các thông tin về giao thông hoặc thời sự. Các bộ phận cơ bản của hệ thống điện thân xe ô tô 2. Dây điện Dây điện được dùng để kết nối các thành phần với nhau để truyền điện đến các bộ phận Được chia làm 3 loại là: - Dây điện áp thấp: được sử dụng nhiều trên các ô tô bao gồm có lõi đồng và vỏ cao su bảo vệ lõi.1: Dây điện áp thấp - Dây cao áp gồm có lõi dẫn điện có lớp cao su cách điện dày nhằm ngăn không cho điện cao áp bị rò rỉ và nhiễu.2: Dây dẫn cao áp - Dây cáp được thiết kế để bảo vệ nó không bị nhiễu điện bên ngoài thường sử dụng làm cáp ăng ten radio, cáp mạng CAN… Trang 4 Luận Văn Tốt Nghiệp SVTH: Huỳnh Phúc 2. Các chi tiết nối Dây điện được tập trung ở nhiều vị trí trên xe giúp kết nối các bộ phận dễ dàng: - Hộp nối thường được đặt ở một vị trí trên xe và chứa các kết nối điện để nối các đầu dây và bộ phận điện tử khác nhau trên ô tô.3: Hộp nối - Hộp rơ le chứa các rơ le điện tử và mạch điện liên quan.

Các giắc nối Giắc nối ô tô được sử dụng để kết nối các thiết bị điện tử và hệ thống điện, các dây dẫn điện. Thường có hai loại giắc đó là giắc đực và giắc cái tùy theo cấu tạo khác nhau và các ký hiệu riêng biệt trên mạch điện để tránh bị nhầm lẫn.5: Giắc cái Trang 5 Luận Văn Tốt Nghiệp SVTH: Huỳnh Phúc Giắc cái có chân từ trái qua phải và từ trên xuống, thường được dùng để cấp nguồn cho thiết bị hoặc các thông tin điện giắc đực. Vì vậy nên dùng đồng hồ đo ghi lại các dữ liệu đo được từ giắc khi ta muốn kiểm tra. Giắc đực do lấy thông tin điện từ giắc cái nên các chân của nó ngược lại so với giắc cái, có các chân từ phải qua trái và từ trên xuống.6: Giắc đực Cách phân biệt giắc đực và giắc cái: Hình 2.7: Cấu tạo của giắc đực và giắc cái - Phân biệt bởi hình dạng cực của giắc do các cực cắm vào gồm chân đực và chân cái, trong đó các chân đực được cắm vào các chân cái.

Các giắc có phần khóa để giúp cho các giắc nối được bền vững hơn. Các chi tiết bảo vệ Hình 2.8: Cầu chì Trang 6 Luận Văn Tốt Nghiệp SVTH: Huỳnh Phúc Cầu chì là một bộ phận quan trọng để bảo vệ các bộ phận điện trong xe. Khi có sự cố xảy ra thì cầu chì sẽ ngắt mạch để tránh cháy nổ giữ cho các bộ phận điện an toàn. Trong một đường dây điện và thiết bị điện, cầu chì dòng cao được lắp để bảo vệ thiết bị điện khỏi dòng điện quá tải nếu dòng vượt quá mức quy định.

Nếu dòng điện chạy qua vượt quá giới hạn cho phép, cầu chì sẽ được kích hoạt và thanh cầu chì sẽ nóng chảy để đảm bảo không gây nguy hiểm cho các bộ phận. Nếu không có cầu chì, dòng điện lớn có thể gây chập vào dây điện và gây nguy hiểm cho người dùng và bộ phận điện. Do đó, cầu chì là một thiết bị quan trọng để bảo vệ hệ thống điện và đảm bảo an toàn trong quá trình sử dụng.9: Cầu chì dòng cao 2. Công tắc và rơle Công tắc và rơ le đóng vai trò quan trọng trong việc kiểm soát mạch điện, cho phép tắt và bật đèn và thực hiện các chức năng điều khiển khác trong hệ thống.

Công tắc Hình 2.10: Công tắc loại nút ấn Trang 7 Luận Văn Tốt Nghiệp SVTH: Huỳnh Phúc Sử dụng để điều khiển các chức năng và hoạt động của các thiết bị điện.
