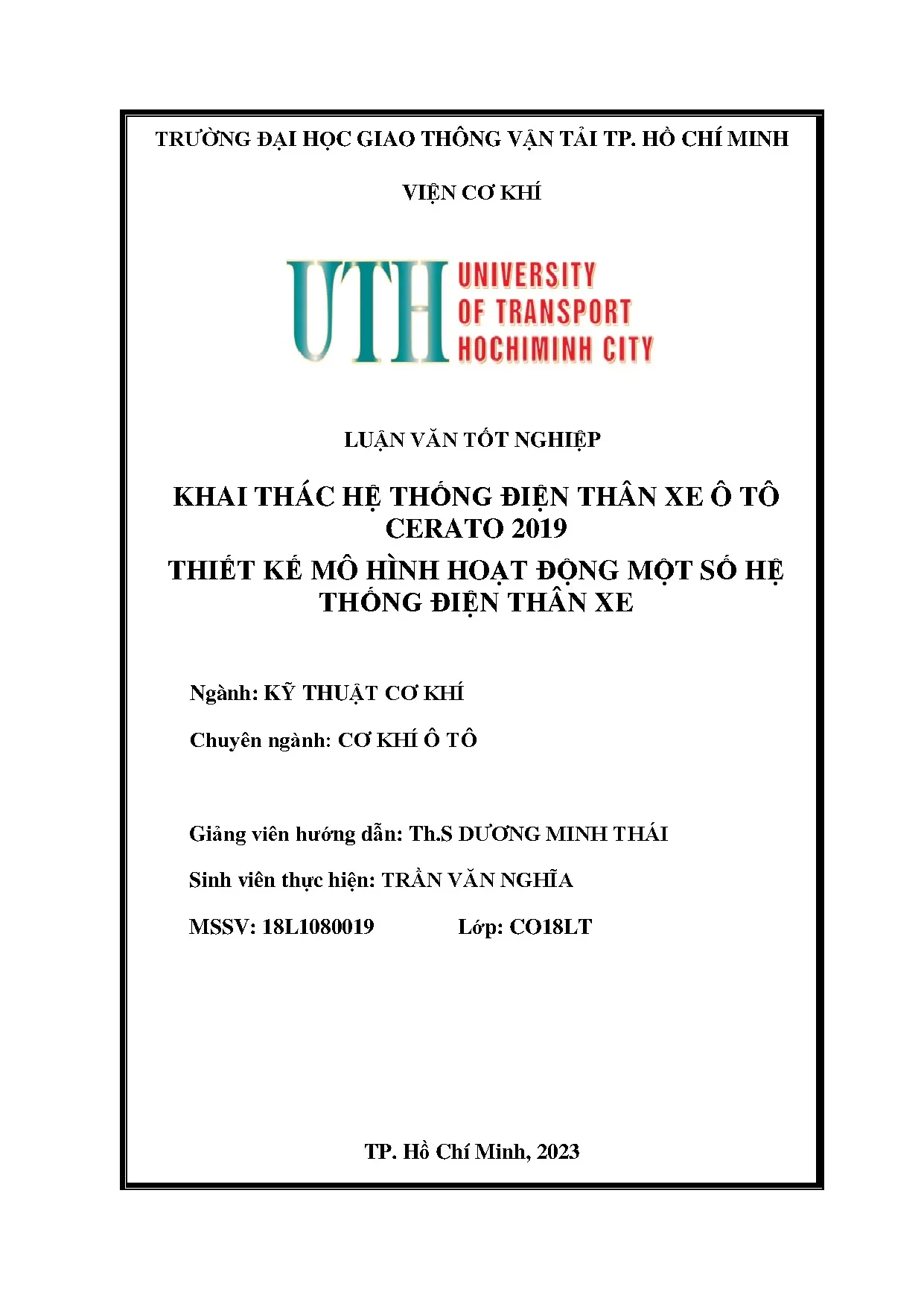

Tài liệu Kỹ thuật: Khai thác hệ thống điện thân xe ô tô cerato 2019 thiết

Tìm hiểu chi tiết về hệ thống điện thân xe Kia Cerato 2019, mô hình hoạt động và các thành phần điện quan trọng trên xe ô tô hiện đại.

• Tác giả: Trần Văn Nghĩa
• Người hướng dẫn: Th.S Dương Minh Thái
• Trường học: Trường Đại Học Giao Thông Vận Tải Tp. Hồ Chí Minh
• Chuyên ngành: Kỹ Thuật Cơ Khí
• Đề tài: Khai Thác Hệ Thống Điện Thân Xe Ô Tô Cerato 2019 - Thiết Kế Mô Hình Hoạt Động Một Số Hệ Thống Điện Thân Xe
• Loại tài liệu: Luận văn tốt nghiệp
• Năm xuất bản: 2023
• Địa điểm: Tp. Hồ Chí Minh

Tóm tắt

I. Tổng quan về Hệ thống Điện Thân Xe Ô tô

Hệ thống điện thân xe là một bộ phận cực kỳ quan trọng trong cấu trúc của xe ô tô hiện đại. Nó đóng vai trò chính trong việc điều khiển các hệ thống kỹ thuật trên xe, từ chiếu sáng cho đến các tính năng an toàn tiên tiến. Kể từ những năm 1950, khi các nhà sản xuất bắt đầu sử dụng hệ thống điện 12V, ngành công nghiệp ô tô đã có những bước tiến vượt bậc. Ngày nay, các xe ô tô được trang bị các hệ thống điện-điện tử rất hiện đại, phục vụ nhu cầu ngày càng cao của người sử dụng. Những công nghệ này không chỉ cải thiện trải nghiệm lái xe mà còn nâng cao các tiêu chuẩn an toàn và hiệu suất hoạt động của phương tiện.

1.1. Công dụng của Hệ thống Điện

Hệ thống điện cung cấp năng lượng cho tất cả các thiết bị điện trên xe. Nó bao gồm nhiều chức năng thiết yếu như cấp điện cho các bóng đèn chiếu sáng, khởi động động cơ, điều khiển các hệ thống an toàn như túi khí SRS và ABS. Ngoài ra, hệ thống điện thân xe còn quản lý các thiết bị tiện nghi như hệ thống âm thanh, giải trí, điều hòa không khí và các tính năng hiện đại khác. Một hệ thống điện hoàn chỉnh giúp đảm bảo an toàn, tăng tính tiện dụng và cải thiện hiệu suất nhiên liệu của xe.

1.2. Phân loại Hệ thống Điện Thân Xe

Hệ thống điện được chia thành hai loại chính: hệ thống điện động cơ và hệ thống điện thân xe. Hệ thống điện động cơ bao gồm những bộ phận liên quan trực tiếp đến khởi động và chạy của động cơ. Còn hệ thống điện thân xe bao gồm hệ thống chiếu sáng, hệ thống tín hiệu, hệ thống gạt mưa, hệ thống nâng hạ kính, hệ thống điều khiển gương chiếu hậu và các hệ thống an toàn khác. Mỗi hệ thống con đều có vai trò riêng biệt nhưng lại hoạt động phối hợp nhằm đảm bảo an toàn và hiệu quả cho người sử dụng xe.

II. Khảo sát Hệ thống Điện Xe KIA CERATO 2019

Xe KIA CERATO 2019 là một mẫu xe được trang bị hệ thống điện thân xe hiện đại và đầy đủ. Luận văn tốt nghiệp này tập trung khảo sát chi tiết các hệ thống điện trên mẫu xe này, nhằm cung cấp kiến thức toàn diện cho những người quan tâm đến bảo dưỡng và sửa chữa ô tô. Việc nghiên cứu hệ thống điện trên Cerato 2019 giúp ta hiểu rõ cấu trúc, nguyên lý hoạt động và các tính năng kỹ thuật của từng bộ phận. Đây là nền tảng quan trọng để có thể chẩn đoán và khắc phục các sự cố khi hệ thống xảy ra hư hỏng.

2.1. Hệ thống Chiếu sáng và Tín hiệu

Hệ thống chiếu sáng trên Cerato 2019 bao gồm đèn pha, đèn chiếu gần, đèn chạy ban ngày LED hiện đại. Hệ thống tín hiệu gồm đèn phanh, đèn đuôi, đèn xi nhan và đèn cảnh báo. Các thiết bị này sử dụng công nghệ LED tiên tiến, tiết kiệm năng lượng và có độ sáng cao hơn các bóng đèn truyền thống. Chúng hoạt động dưới sự điều khiển của các công tắc điều khiển trên bảng điều khiển xe, giúp lái xe có cảnh báo đầy đủ và an toàn trên đường.

2.2. Hệ thống Gạt mưa Nâng hạ Kính và Gương

Hệ thống gạt mưa trên Cerato 2019 được trang bị các cảm biến mưa thông minh, tự động điều chỉnh tốc độ gạt theo lượng mưa. Hệ thống nâng hạ kính được điều khiển bằng công tắc điện, cho phép bất kỳ hành khách nào cũng có thể điều khiển kính của mình. Hệ thống gương chiếu hậu được trang bị chức năng gập điện, đắp nóng ngăn sương mù và có cảm biến góc mù. Những hệ thống này đều hoạt động bằng động cơ điện được điều khiển từ bảng điều khiển chính, tăng tính tiện dụng cho người sử dụng.

III. Bảo dưỡng và Chẩn đoán Hệ thống Điện Xe

Việc bảo dưỡng định kỳ hệ thống điện thân xe là yếu tố thiết yếu để đảm bảo hoạt động ổn định và kéo dài tuổi thọ của xe. Một lịch trình bảo dưỡng khoa học giúp phát hiện sớm các sự cố và ngăn chặn những hư hỏng lớn. Chẩn đoán hệ thống điện cần được thực hiện bởi những người có kiến thức chuyên sâu, sử dụng các thiết bị kiểm tra hiện đại. Các hư hỏng thường gặp bao gồm cháy cầu chì, dây điện bị hỏng, rơ le bị lỏng hoặc bóng đèn cháy. Việc nắm vững các triệu chứng và cách khắc phục giúp người dùng tự bảo dưỡng cơ bản và tiết kiệm chi phí sửa chữa.

3.1. Các Hư hỏng Thường gặp

Hệ thống điện trên xe có thể gặp nhiều loại hư hỏng khác nhau. Cháy cầu chì là vấn đề phổ biến khi dòng điện vượt quá giới hạn. Dây điện bị hỏng do mài mòn, nhiệt độ cao hoặc rối bại trong quá trình thi công. Rơ le bị hỏng dẫn đến mất kết nối điện trong các mạch điều khiển. Bóng đèn cháy là hư hỏng dễ nhận biết nhất, làm giảm độ sáng hoặc mất sáng hoàn toàn. Để khắc phục những vấn đề này, cần kiểm tra định kỳ và thay thế các bộ phận hỏng theo tiêu chuẩn nhà sản xuất.

3.2. Biện pháp Sửa chữa và Thay thế

Khi phát hiện hư hỏng, cần tiến hành sửa chữa hệ thống điện ngay lập tức. Để thay bóng đèn pha, cần tháo hộc chứa bóng đèn, tháo bóng cũ và lắp bóng mới theo đúng quy định. Thay đèn chạy ban ngày LED yêu cầu cẩn thận vì LED rất nhạy cảm. Với đèn phanh và đèn đuôi, quy trình tương tự nhưng cần kiểm tra kết nối điện. Luôn sử dụng bóng đèn đúng công suất và loại theo khuyến cáo của nhà sản xuất để đảm bảo an toàn và hiệu suất tối ưu cho xe.

IV. Mô hình Hoạt động Hệ thống Điện Thân Xe

Thiết kế mô hình hoạt động của hệ thống điện thân xe giúp chúng ta hiểu rõ hơn về cách thức các bộ phận kết nối và tương tác với nhau. Một mô hình đầy đủ bao gồm sơ đồ nguyên lý, sơ đồ mạch điện và các thành phần chính. Bằng cách mô phỏng và thiết kế các mô hình này, chúng ta có thể kiểm tra lý thuyết, tìm ra các điểm yếu trong thiết kế và đề xuất các cải tiến. Mô hình hoạt động cũng là công cụ hữu ích trong đào tạo kỹ thuật viên, giúp họ nhanh chóng nắm bắt các nguyên lý phức tạp của hệ thống điện-điện tử hiện đại trên xe ô tô.

4.1. Nguyên lý Cơ bản của Hệ thống

Hệ thống điện thân xe hoạt động dựa trên nguyên lý cơ bản của mạch điện: điện từ pin được cấp đến các thiết bị qua dây dẫn, công tắc điều khiển và bộ bảo vệ như cầu chì. Khi công tắc được kích hoạt, một mạch điện hoàn chỉnh được hình thành, cho phép dòng điện chạy qua thiết bị để thực hiện chức năng. Hệ thống điện sử dụng những công tắc relay để điều khiển dòng điện lớn và bộ điều khiển điện tử để quản lý các chức năng phức tạp như đèn pha tự động hoặc gạt mưa thông minh.

4.2. Ứng dụng Thực tiễn trong Bảo dưỡng

Hiểu rõ nguyên lý hoạt động giúp kỹ thuật viên và người dùng có thể chẩn đoán vấn đề nhanh chóng. Khi một hệ thống không hoạt động, kỹ thuật viên sẽ kiểm tra theo từng bước: kiểm tra pin, kiểm tra cầu chì, kiểm tra dây điện, kiểm tra công tắc và cuối cùng là kiết bị. Mô hình hoạt động cung cấp bản đồ chi tiết giúp định vị chính xác vị trí các linh kiện. Ứng dụng thiết thực này làm cho quá trình sửa chữa trở nên hiệu quả hơn, tiết kiệm thời gian và chi phí, đồng thời đảm bảo xe hoạt động an toàn.

Trích đoạn nội dung tài liệu

CHƯƠNG 1. GIỚI THIỆU TỔNG QUAN .1 Mục đích, ý nghĩa, của đề tài .1 Công dụng hệ thống điện.2 Phân loại hệ thống điện thân xe .3 Ký hiệu trong hệ thống điện và điện tử trên xe ô tô.2 Giới thiệu tổng quan về xe Kia Cerato 2019 .1 Giới thiệu chung. Thông số kỹ thuật. 11 CHƯƠNG 2: KHẢO SÁT HỆ THỐNG ĐIỆN THÂN XE KIA CERATO 2019 .1 Hệ thống chiếu sáng-tín hiệu.1 Hệ thống chiếu sáng .2 Hệ thống tín hiệu và an toàn .2 Hệ thống gạt mưa và nâng hạ kính.1 Hệ thống gạt mưa.

Hệ thống nâng hạ kính .3 Hệ thống điện điều khiển gương chiếu hậu bên ngoài. 29 CHƯƠNG 3: BẢO DƯỠNG XE KIA CERATO 2019 .1 Thời gian kiểm tra xe .1 Kiểm tra hàng tháng .2 Kiểm tra 2 lần 1 năm .3 Kiểm tra 1 lần 1 năm .2 Lịch bảo trì thông thường (theo km). 39 CHƯƠNG 4: CHẨN ĐOÁN HƯ HỎNG VÀ KHẮC PHỤC MỘT SỐ CHI TIẾT XE CERATO 2019 .1 Các hư hỏng thường gặp ở hệ thống chiếu sáng .1 Cháy cầu chì .2 Vấn đề dây điện .3 Rơ le bị hỏng .4 Bóng đèn bị cháy .2 Các biện pháp sửa chữa:.1 Thay thế bóng đèn pha (chiếu xa) .2 Thay thế đèn chạy ban ngày (loại LED) .3 Thay bóng đèn bên .4 Đèn phanh và đèn đuôi .5 Thay bóng đèn hậu phía trong .3 Các hư hỏng thường gặp ở hệ thống tín hiệu .1 Thay thế Fuse .2 REMOTE KEYLESS ENTRY (IF EQUIPPED) Dùng để đóng, mở cửa, có thể trang bị thêm mở cốp .3 Kiểm tra cần gạt mưa. 61 CHƯƠNG 5 :THIẾT KẾ MÔ HÌNH MỘT SỐ HỆ THỐNG ĐIỆN THÂN XE .1 Mục tiêu thiết kế .1 Mô hình Thiết kế.Dự đoán vật liệu làm mô hình hệ thống chiếu sáng – tín hiệu .2 Các bộ phận của hệ thống chiếu sáng – tín hiệu .1 Hệ thống dãy led.

Công tắc sừng trâu. Nguồn tổ ong. Các bộ phận khác .3 Lý thuyết liên quan đến đề tài.-Các loại đèn của hệ thống chiếu sáng .1 Hệ thống đèn chiếu sáng bên ngoài. Hệ thống đèn hậu ô tô.

Tính Toán thiết kế:. Thiết kế hệ thống chiếu sáng – tín hiệu trên mô hình:. Sơ đồ và hoạt động của mạch điện hệ thống chiếu sáng trên mô hình. Nguyên lý hoạtđộng.

Sơ đồ mạch điện và hoạt động đèn báo rẽ, báo phanh trên mô hình. Quy trình thực hiện làm mô hình. 73 CHƯƠNG 6 KẾT LUẬN. 79 TÀI LIỆU THAM KHẢO.

GIỚI THIỆU TỔNG QUAN 1.1 Mục đích, ý nghĩa, của đề tài Ngành ô tô thế giới nói chung và Việt Nam nói riêng đang phát triển mạnh mẽ với việc ứng dụng ngày càng nhiều thành tựu công nghệ vào quy trình sản xuất, lắp đặt linh kiện ô tô. Trong đó hệ thống điện thân xe là bộ phận không thể thiếu. Ngày nay, những chiếc xe đều được trang bị các hệ thống điện - điện tử rất hiện đại, phục vụ cho nhu cầu của con người như: Hệ thống âm thanh, giải trí, hệ thống phanh chống bó cứng trên xe ABS, hệ thống chống trộm, hệ thống túi khí SRS an toàn, hệ thống kiểm soát động cơ, hệ thống thông tin hiển thị, hệ thống lái tự động…Nhằm đem lại sự thoải mái những gì tốt nhất cho người sử dụng nhưng phải đảm bảo các yêu cầu khắt khe về chất lượng sản phẩm cũng như về khí thải ô nhiễm môi trường và suất tiêu hao nhiên liệu thấp nhất. Vì vậy, luận văn tập trung tìm hiểu hệ thống điện thân xe giúp ta hiểu rõ hơn về tính năng kỹ thuật của hệ thống, cũng như để sử dụng hiệu quả hơn.

Và có thể chẩn đoán được một số bệnh khi hệ thống xảy ra hư hỏng.1 Công dụng của hệ thống điện 1.1 Công dụng hệ thống điện. Hệ thống điện dùng để: Hệ thống điện và điện tử có công dụng can thiệp vào gần như tất cả các hệ thống trên một chiếc xe, từ hệ thống đơn giản có từ lâu đời như khởi động, cung cấp điện, đánh lửa đến những hệ thống mới được nghiên cứu ứng dụng như phanh, lái, treo. Cung cấp điện năng cho những hệ thống và thiết bị điện khác trong hệ thống điện, cung cấp từng phần hoặc toàn bộ nếu động cơ chưa làm việc hoặc đã làm việc mà máy phát điện chưa phát đủ công suất Cung cấp điện cho các phụ tải và nạp điện cho accu trên ô tô Cung cấp nguồn điện cho màn hình hiển thị thông tin và các đèn báo hiệu giúp người lái, người sửa chữa biết được trạng thái hoạt động của xe cũng như của các bộ phận, hệ thống trên xe 1 Với sự phát triển vượt bậc về công nghệ trên ô tô, các hệ thống được trang bị trên ô tô nhằm tăng khả năng an toàn, tiện nghi, và độ tin cậy của ô tô. Các hệ thống điện này bao gồm các mạch điện, thiết bị cảm biến nằm ở các vị trí khác nhau trên xe, và chúng cần liên kết với nhau để hoạt động đồng bộ dưới sự điều khiển của bộ xử lý trung tâm ECU (Electronic Control Unit).

Để kết nối các hệ thống cần một lượng dây điện khá phức tạp gây nên các vẫn đề như: Xe nặng thêm vì dây điện, hỏng hóc vì quá nhiều đầu nối, nhiễu tín hiệu khi truyền tải. Để khắc phục điêu đó mạng thông tin ra đời và mạng CAN (Controller Area Network) đã đáp ững được nhiều vấn đề cho các hệ thống trên xe. Ngoài ra còn cung cấp điện để hoạt động các hệ thống như: Hệ thống chống bó cứng : ABS (Anti-Lock brake system) là hệ thống chống bó cững bánh xe khi phanh. Ta biết khi phanh bánh xe có xu hướng bị bó cứng gây nên hiện trượng trượt lết bánh xe trên mặt đường làm giảm hiệu suất phanh, làm xe mất ổn định gây mất an toàn và gây mòn lốp.

Vì vậy hệ thống ABS khắc phục các hiện tượng trên để đảm bảo cho quá trình phanh được tối ưu, giữ ổn định cho xe không bị mất lái, quay vòng và trượt lết trên đường. Hệ thống túi khí SRS (Supplemental Restraint System):Các túi khí được thiết kế để bảo vệ lái xe và hành khách ngồi phía trước được tốt hơn ngoài biện pháp bảo vệ chính bằng dây an toàn. Trong trường hợp va đập mạnh từ phía trước túi khí làm việc cùng với đai an toàn để tránh hay làm giảm sự chấn thương bằng cách phồng lên, nằm làm giảm những nguy cơ sau:Giảm các chấn thương ở vùng đầu, cổ, ngực và mặt của người lái và hành khách ngồi kế bên khi xe bị va chạm từ phía trước.Giảm thiểu các rủi ro tai nạn liên quan đến con người Hệ thống chiếu sáng: Hệ thống chiếu sáng nhằm đảm bảo điều kiện tốt nhất cho người lái, đặc biệt là vào ban đêm và đảm bảo an toàn khi tham gia giao thông. Hệ thống còi: Hệ thống còi và chuông nhạc trên xe nhằm mục đích báo hiệu bằng tiếng động cho các phương tiện giao thông khác và người đi đường biết nhằm đảm bảo an toàn giao thông.

Hệ thống đèn tín hiệu:Hệ thống đèn tín hiệu trên xe bao gồm các hệ thống chiếu sáng kiểu công tắc đèn báo rẽ, báo nguy. Tất cả đều nhằm mục đích đảm bảo an 2 toàn giao thông khi xe lưu hành trên đường và các mục đích khác. Hệ thống gạt nước và rửa kính: Hệ thống gạt nước và rửa kính là một hệ thống đảm bảo cho người lái nhìn được rõ bằng cách gạt nước mưa trên kính trước và kính sau khi trời mưa. Hệ thống có thể làm sạch bụi bẩn trên kính chắn gió phía trước nhờ thiết bị rửa kính.

Vì vậy, đây là thiết bị cần thiết cho sự an toàn của xe khi chạy. Luật giao thông bắt buộc cầm ô tô phải trang bị máy gạt nước kính chắn gió ở phía trước xe hơi ô tô. Hệ thống điều hòa: Trên xe ô tô được trang bị hệ thống điều hoà không khí, hệ thống này tạo ra sự thoải mái, dể chịu cho hành khách trong xe. Máy điều hoà nhiệt độ có nhiệm vụ đưa không khí sạch vào trong xe và duy trì nhiệt độ không khí trong xe ở nhiệt độ thích hợp.2 Yêu cầu Các bộ phận điện trên ô tô phải chịu sự rung xóc với tấn suất từ 50 đến 250 Hz,chịu được lực với gia tốc 150m/s2 Các thiết bị điện ô tô phải chịu được xung điện áp cao với biên độ lên đến vài trăm Volt Các thiết bị phải chịu được độ ẩm cao thường có ở các nước nhiệt đới Tất các hệ thống điện trên ô tô phải được hoạt động tốt trong khoảng 1,25 Udm (Udm =14V hoặc 28V) ít nhất trong thời gian bảo hành của xe.

Các thiết bị điện và điện tử phải chịu được nhiễu điện từ xuất phát từ hệ thống đánh lửa hoặc các nguồn khác.3 Phân loại Nếu như trên những ô tô đầu tiên các trang thiết bị điện hầu như không có gì ngoài bộ phận để châm lửa đốt cháy hỗn hợp rất thô sơ bằng dây đốt, thì ngày hôm nay trên ô tô được trang bị các hệ thống như sau: + Hệ thống cung cấp (Charging system) + Hệ thống khởi động (Starting system) 3 + Hệ thống chiếu sáng và tín hiệu (Linghting and signal system) + Hệ thống đo đạc và kiểm tra (Gauging system) + Hệ thống điều khiển ô tô (Vehicle control system) + Hệ thống điều hoà nhiệt độ (Air conditioning system) + Hệ thống phụ 1.2 Phân loại hệ thống điện thân xe Cùng với sự phát triển của kỹ thuật, chiếc xe ngày nay ngày một tiện nghi và hiện đại hơn. Những phát triển gần đây trên ô tô chủ yếu liên quan đến phần điện. Trên một chiếc ô tô hiện đại, phần điện chiếm một phần đáng kể trong giá trị tổng thành của nó. Hệ thống điện và điện tử can thiệp vào gần như tất cả các hệ thống trên một chiếc xe, từ hệ thống đơn giản có từ lâu đời như khởi động, cung cấp điện, đánh lửa đến những hệ thống mới được nghiên cứu ứng dụng như phanh, lái, treo.

Xe ôtô ngày càng hiện đại về công nghệ với các nghiên cứu tạo ra những chiếc xe an toàn hơn nhưng vẫn dễ dàng điều khiển và tạo hứng thú cho người lái. Các hệ thống điện được trang bị trên xe hiện nay gồm các hệ thống sau: Hệ thống cung cấp (Charging system): Máy phát điện, bộ tiết chế, Ắc quy, đèn báo sạc, công tắc máy, bộ điều chỉnh điện. Hệ thống khởi động (Starting system): Máy khởi động, các rơle điều khiển và bảo vệ máy khởi động. Hệ thống chiếu sáng và tín hiệu (Linghting and signal system): Gồm hệ thống đèn chiếu sáng, đèn tín hiệu, còi, các công tắc và rơ le, loa tín hiệu.
