THÔNG TIN THƯ MỤC VÀ TỔNG QUAN HỌC THUẬT: GIÁO TRÌNH VẬN HÀNH VÀ ĐIỀU KHIỂN HỆ THỐNG ĐIỆN

Tổng quan về giáo trình (250-300 từ)

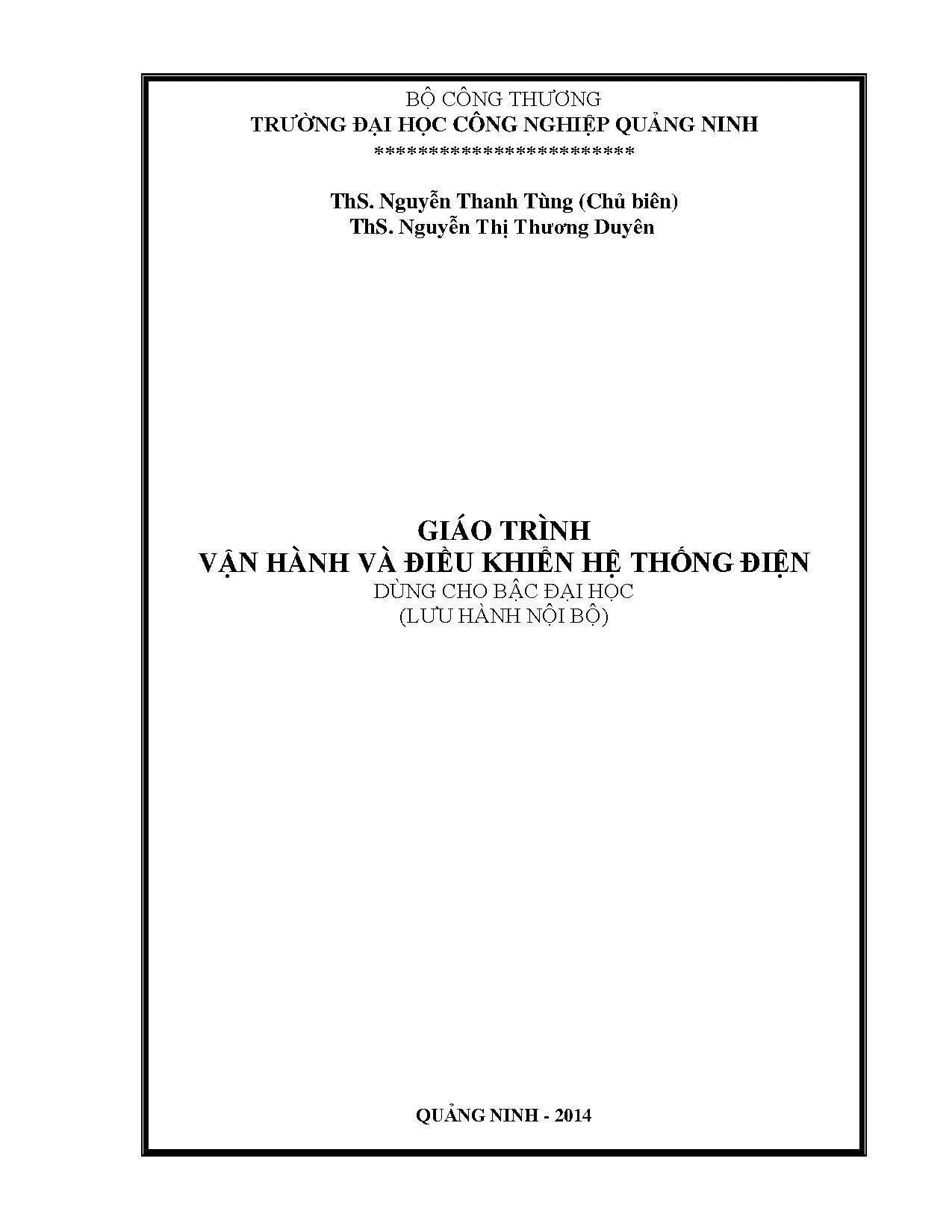

Giáo trình Vận hành và điều khiển hệ thống điện do ThS. Nguyễn Thanh Tùng (Chủ biên) và ThS. Nguyễn Thị Thương Duyên thuộc Bộ môn Điện khí hoá, Khoa Điện – Trường Đại học Công nghiệp Quảng Ninh biên soạn năm 2014. Đây là tài liệu giảng dạy chính thức phục vụ đào tạo bậc đại học cho ngành Công nghệ Kĩ thuật Điện, đồng thời được sử dụng làm tài liệu tham khảo chuyên môn cho kỹ sư, giảng viên và cán bộ quản lý kỹ thuật trong ngành điện lực.

+-------------------------------------------------------------------------+
|                  CƠ CẤU TỔNG THỂ CỦA GIÁO TRÌNH (11 CHƯƠNG)              |
+-------------------------------------------------------------------------+
|  [Khung Thể chế & Thiết bị]      -->  Chương 1: Thị trường điện VN      |
|                                       Chương 2: Kết cấu phần tử HTĐ     |
+-------------------------------------------------------------------------+
|  [Mô hình Toán & Dự báo]        -->  Chương 3, 4: Dự báo nhu cầu điện   |
|                                       Chương 5: Tính kinh tế - kỹ thuật |
+-------------------------------------------------------------------------+
|  [Tối ưu hóa Phân bố Công suất] -->  Chương 6: Phương pháp Lagrange     |
|                                       Chương 7: Quy hoạch động Bellman  |
+-------------------------------------------------------------------------+
|  [Độ tin cậy & Vận hành Chế độ] -->  Chương 8, 9: Đánh giá độ tin cậy   |
|                                       Chương 10: Tần số & Điện áp        |
|                                       Chương 11: Tự động hóa điều khiển |
+-------------------------------------------------------------------------+

Về mặt vị trí trong chương trình đào tạo, học phần này thuộc khối kiến thức chuyên ngành cốt lõi, cung cấp các công cụ toán học và nguyên lý kỹ thuật để giải quyết hai nhiệm vụ cơ bản của hệ thống điện: đảm bảo an toàn, độ tin cậy cung cấp điện và tối ưu hóa chỉ tiêu kinh tế - kỹ thuật trong vận hành.

Mục tiêu học tập của giáo trình tập trung vào:

  • Trang bị phương pháp luận dự báo phụ tải điện theo chuỗi thời gian và sóng mùa.
  • Thiết lập và giải các bài toán tối ưu phân bố công suất tác dụng, công suất phản kháng giữa các nhà máy nhiệt điện và thủy điện bằng các thuật toán giải tích và quy hoạch động.
  • Nắm vững các phương pháp phân tích độ tin cậy của sơ đồ cung cấp điện bằng lý thuyết xác suất và quá trình ngẫu nhiên Markov.
  • Phân tích và thực thi các giải pháp điều chỉnh tần số, điện áp, điều khiển tự động hệ thống điện trong điều kiện thị trường điện lực cạnh tranh.

Cấu trúc giáo trình gồm 11 chương, đi từ tổ chức thể chế thị trường điện, đặc tính kết cấu của thiết bị phát - biến đổi điện năng, các công cụ toán học dự báo và tối ưu, đến các chế độ vận hành và tự động hóa điều khiển.

Nội dung kiến thức cốt lõi (500-600 từ)

                            TIẾN TRÌNH HỆ THỐNG KIẾN THỨC

    +-----------------------+      +-----------------------+      +-----------------------+
    | CƠ SỞ THỂ CHẾ & VẬT LÝ| ---> | TÍNH TOÁN DỰ BÁO &    | ---> | ĐIỀU KHIỂN CHẾ ĐỘ &   |
    |  - Thị trường điện    |      | TỐI ƯU HÓA HỆ THỐNG   |      | TỰ ĐỘNG HÓA VẬN HÀNH  |
    |  - Tua bin, Máy phát  |      |  - Dự báo phụ tải     |      |  - f - P / U - Q      |
    |  - MBA, Động cơ       |      |  - Lagrange / Bellman |      |  - SCADA / EMS / AGC  |
    |  - Khởi động đen      |      |  - Độ tin cậy Markov  |      |  - TĐK, OLTC          |
    +-----------------------+      +-----------------------+      +-----------------------+

Các chương/chủ đề chính

Nội dung 11 chương của giáo trình được tổ chức theo quy trình logic từ phân tích phần tử tĩnh/động đến điều khiển toàn hệ thống:

  • Chương 1: Vận hành thị trường điện Việt Nam: Trình bày mục tiêu, mô hình quản lý nhà nước, cơ chế hạch toán nội bộ của Tập đoàn Điện lực Việt Nam (EVN), lộ trình phát triển thị trường điện qua các cấp độ cạnh tranh (phát điện M1-M3, bán buôn M4-M5, bán lẻ M6), hạ tầng công nghệ thông tin SCADA/EMS, giao thức truyền tin IEC 60870-5-101 và quy trình khởi động đen (Black start).
  • Chương 2: Đặc điểm kết cấu của các phần tử hệ thống điện: Phân tích chi tiết cấu tạo, thông số làm việc của tua bin hơi (mẫu TC2F40), tua bin thủy điện (mẫu PO 150/180-B-567,2 Thủy điện Hòa Bình), máy phát điện đồng bộ cực ẩn và cực lồi, các hệ thống làm mát (bằng không khí, dầu, khí hydro $H_2$, nước), hệ thống kích từ (một chiều, xoay chiều chỉnh lưu, thyristor), bộ tự động điều chỉnh điện áp (TĐK), máy biến áp điện lực (kết cấu vỏ, bình giãn nở, bộ thở DB100, bộ điều áp dưới tải OLTC như VACUTAP của MR) và động cơ không đồng bộ 3 pha.
  • Chương 3 & 4: Phương pháp dự báo điện năng và dự báo có xét yếu tố sóng mùa: Thiết lập phương pháp tính hệ số vượt trước $k$, tính trực tiếp theo suất tiêu hao, ngoại suy hàm mũ $A_t = A_0(1+\alpha)^t = A_0 C^t$, mô hình tương quan tuyến tính kèm đánh giá hệ số tương quan $r$ và kiểm định giả thiết thống kê qua phân bố Student ($t_{\alpha, f}$).
  • Chương 5, 6 & 7: Tính toán kinh tế - kỹ thuật và phân bố tối ưu công suất: Xây dựng hàm mục tiêu chi phí nhiên liệu, ứng dụng phương pháp nhân tử Lagrange để giải bài toán phân phối kinh tế giữa các nhà máy nhiệt điện, phối hợp nhiệt điện - thủy điện; ứng dụng phương pháp Quy hoạch động với phương trình phiếm hàm Bellman để xác định tổ hợp tối ưu các tổ máy phát điện vận hành.
  • Chương 8 & 9: Độ tin cậy và đánh giá sơ đồ cung cấp điện: Định nghĩa các chỉ tiêu độ tin cậy, phương pháp mô hình hóa cấu trúc nối tiếp - song song, ứng dụng xích Markov và ma trận xác suất chuyển trạng thái để xác định dung lượng dự trữ công suất tối ưu.
  • Chương 10 & 11: Chất lượng điện năng, điều chỉnh tần số - điện áp và tự động hóa hệ thống: Mối quan hệ giữa tần số - công suất tác dụng ($f - P$) và điện áp - công suất phản kháng ($U - Q$), các cấp điều chỉnh tần số (sơ cấp, thứ cấp, tam cấp), phương pháp tự động điều chỉnh kích từ, phân nấc máy biến áp và cấu trúc điều khiển tự động tích hợp liên vùng (AGC/EMS).

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập hệ thống lý thuyết nền tảng gồm:

  1. Lý thuyết cân bằng công suất và ổn định hệ thống: Phương trình đặc tính tĩnh của phụ tải, quan hệ cơ học học giữa tốc độ quay rôto và tần số dòng điện $f = \frac{p \cdot n}{60}$, phương trình điện áp kích từ cưỡng bức dạng hàm mũ $U_f(t) = U_{fgh} - (U_{fgh} - U_{nF})e^{-t/T_e}$.
  2. Lý thuyết tối ưu hóa toán học trong kỹ thuật điện: Sử dụng các công cụ giải tích cổ điển (Lagrange) cho bài toán liên tục có ràng buộc đẳng thức/bất đẳng thức và giải thuật tối ưu hóa nhiều bước (Bellman) cho bài toán tổ hợp rời rạc.
  3. Lý thuyết xác suất quá trình ngẫu nhiên: Áp dụng quá trình Markov trạng thái liên tục - thời gian rời rạc để mô hình hóa trạng thái làm việc/sự cố của thiết bị điện.

Kỹ năng phát triển

Thông qua các nội dung kỹ thuật, người học hình thành các nhóm năng lực:

  • Kỹ năng phân tích - tính toán: Xây dựng mô hình hồi quy dự báo nhu cầu năng lượng, tính toán kiểm tra độ lệch điện áp, xác định hệ số mang tải $k_1$, hệ số điền kín đồ thị phụ tải $k_{đk}$ và kiểm tra khả năng quá tải máy biến áp theo quy tắc 3% hoặc quá tải sự cố 40% trong thời gian 6 giờ/ngày.
  • Kỹ năng giải thuật và tối ưu hóa: Lập trình hoặc giải tay các bài toán phân bổ công suất kinh tế, lựa chọn danh sách tổ máy tối ưu (Unit Commitment).
  • Kỹ năng vận hành thực tế: Phân tích sơ đồ điều khiển kích từ, quy trình điều chỉnh nấc biến áp có tải (OLTC) và nắm vững trình tự 6 bước của quá trình khởi động đen từ máy phát diesel đến khi hòa lưới máy phát chính.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình được thiết kế theo phương pháp tiếp cận định lượng kết hợp phân tích kỹ thuật thực tế, liên kết giữa mô hình toán học giải tích và quy trình vận hành công nghiệp.

+-------------------------------------------------------------------------+
|                  MÔ HÌNH DẠY - HỌC TÍCH HỢP ĐỊNH LƯỢNG                   |
+-------------------------------------------------------------------------+
|  [LÝ THUYẾT ĐỊNH LƯỢNG]   -->  Mô hình hóa toán học (Lagrange, Markov)  |
|                                       |                                 |
|                                       v                                 |
|  [BÀI TẬP & TÍNH TOÁN]    -->  Ngoại suy hàm mũ, kiểm định Student      |
|                                       |                                 |
|                                       v                                 |
|  [VẬN HÀNH THỰC TẾ]       -->  Quy tắc quá tải MBA, Khởi động đen       |
|                                       |                                 |
|                                       v                                 |
|  [ĐÁNH GIÁ NĂNG LỰC]      -->  Giải thuật tối ưu & Xử lý tình huống     |
+-------------------------------------------------------------------------+
  • Tiếp cận sư phạm: Mỗi chương đều khởi đầu bằng các khái niệm vật lý hoặc pháp lý cơ bản, tiếp nối bằng mô hình hóa toán học, sau đó đưa ra các công thức tính toán và các bước thuật toán rõ ràng. Các tham số kỹ thuật được trích xuất từ thiết bị công nghiệp thực tế (ví dụ: thông số độ rung trục, khe hở di trục rôto $1,2 \div 1,7\text{ mm}$, áp lực dầu bôi trơn tối thiểu $0,3\text{ kg/cm}^2$, dải nhiệt độ hơi nước $510 \div 540^\circ\text{C}$).
  • Hệ thống bài tập và bài toán tình huống: Giáo trình cung cấp các bài toán tính toán chi tiết như:
    • Tính hệ số vượt trước $k$ dựa trên số liệu tăng trưởng công nghiệp và điện năng tiêu thụ (ví dụ thực tế tại tỉnh Quảng Ninh giai đoạn 1995–2000).
    • Ngoại suy hàm mũ xác định phụ tải $A_t$ và đánh giá tương quan $r$ kết hợp tra bảng phân bố Student với mức ý nghĩa $\alpha = 0,05$.
    • Tính toán quá tải cho phép của máy biến áp theo điều kiện điền kín phụ tải $k_{đk} \le 0,75$ và hiệu chỉnh công suất máy biến áp nhập khẩu từ vùng khí hậu ôn đới về điều kiện nhiệt đới theo nhiệt độ môi trường $\theta = 20^\circ\text{C} \div 35^\circ\text{C}$.
  • Phương pháp đánh giá và tự học:
    • Đánh giá kết quả học tập thông qua khả năng thiết lập phương trình phiếm hàm Bellman, giải bài toán phân phối công suất bằng hàm Lagrange có xét tổn thất công suất trên lưới điện.
    • Sinh viên tự học cần bám sát việc diễn giải các sơ đồ nguyên lý (như sơ đồ bộ hô hấp silicagel, sơ đồ cơ cấu chấp hành điều áp dưới tải, sơ đồ kích từ không vành trượt) và thực hành tính toán từng bước theo các bảng số liệu mẫu.

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình phản ánh các nội dung kỹ thuật và cơ chế quản lý của ngành điện lực Việt Nam tại thời điểm biên soạn:

Hạng mục cập nhật Nội dung kỹ thuật trích xuất từ giáo trình
Thể chế thị trường điện Cập nhật cấu trúc tái cơ cấu EVN theo Luật Điện lực 2005: Tách bạch các khối Phát điện, Truyền tải (Tổng công ty Truyền tải điện Quốc gia - NPT thành lập 2008), Phân phối (5 Tổng công ty Điện lực PC), Công ty Mua bán điện (EPTC thành lập 2008) và Trung tâm Điều độ HTĐ Quốc gia ($A_0$).
Cơ chế kinh tế Trình bày biểu giá điện 3 thành phần (cao điểm, thấp điểm, trung bình) áp dụng từ tháng 6/2002 và cơ chế giá bán buôn nội bộ, bù chéo chi phí.
Thiết bị công nghệ mới Đưa vào phân tích bộ điều chỉnh điện áp dưới tải công nghệ chân không VACUTAP OLTC (hãng MR) vận hành đến 300.000 lần không cần bảo dưỡng; bình hô hấp tự sấy hạt silicagel DB100 trang bị cảm biến độ ẩm; hệ thống kích từ xoay chiều không vành trượt kết hợp thyristor với hằng số thời gian $T_e = 0,02 \div 0,04\text{ s}$.
Hạ tầng viễn thông & Điều khiển Tích hợp hệ thống thông tin SCADA/EMS, HIS và giao thức truyền tin tiêu chuẩn IEC 60870-5-101 kết nối từ các trạm biến áp 500kV/nhà máy điện về các trung tâm điều độ miền (NRLDC, CRLDC, SRLDC) và $A_0$.

Đối tượng sử dụng giáo trình (200-250 từ)

Tài liệu được phân cấp sử dụng cho các nhóm đối tượng cụ thể trong hệ thống đào tạo và sản xuất:

                  ĐỐI TƯỢNG SỬ DỤNG VÀ YÊU CẦU TIÊN QUYẾT

         [Sinh viên Đại học]                   [Kỹ sư / Giảng viên]
        (Năm 3 - 4 ngành Điện)                (Vận hành, Điều độ, QLKT)
                  |                                      |
                  +------------------+-------------------+
                                     |
                          YÊU CẦU TIÊN QUYẾT
                                     |
             +-----------------------+-----------------------+
             |                                               |
     [Khối Cơ sở Toán]                             [Khối Cơ sở Ngành]
     - Toán cao cấp                                - Giải tích Mạng điện
     - Xác suất & Thống kê                         - Máy điện & Khí cụ điện
     - Phương pháp tính                            - Nhà máy điện & Trạm BA
  • Sinh viên bậc Đại học: Dành cho sinh viên năm thứ ba và năm thứ tư chuyên ngành Công nghệ Kỹ thuật Điện, Kỹ thuật Hệ thống điện, Điện khí hóa xí nghiệp.
  • Yêu cầu kiến thức tiên quyết (Prerequisites): Người học bắt buộc phải hoàn thành các học phần: Toán cao cấp (giải tích hàm nhiều biến, phương trình vi phân), Xác suất thống kê, Lý thuyết mạch điện, Máy điện, Khí cụ điện và Nhà máy điện - Trạm biến áp.
  • Giảng viên và cán bộ nghiên cứu: Làm đề cương bài giảng môn học Vận hành và điều khiển hệ thống điện, thiết kế bài tập lớn, đồ án môn học liên quan đến dự báo phụ tải và tính toán tối ưu chế độ vận hành.
  • Kỹ sư và cán bộ vận hành: Dùng làm tài liệu tra cứu các quy trình khởi động đen, quy tắc kiểm tra quá tải máy biến áp, nguyên lý hoạt động của các bộ kích từ và bộ điều áp dưới tải đang vận hành trên lưới điện thực tế.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với đối tượng đào tạo nào?

Giáo trình biên soạn chuẩn hóa cho chương trình đại học ngành Công nghệ Kĩ thuật Điện (Trường Đại học Công nghiệp Quảng Ninh và các trường kỹ thuật tương đương), đồng thời đáp ứng nhu cầu tra cứu kỹ thuật của kỹ sư điều độ, vận hành trạm và nhà máy điện.

2. Cần chuẩn bị kiến thức nền tảng nào trước khi tiếp cận tài liệu?

Cần nắm vững kiến thức toán tối ưu (phương pháp giải tích, đại số tuyến tính), xác suất thống kê (hồi quy, kiểm định Student, xích Markov) và các nguyên lý máy điện đồng bộ, máy biến áp và giải tích mạng điện.

3. Phương pháp toán học nào được dùng để giải bài toán phân bố tối ưu công suất?

Giáo trình sử dụng hai phương pháp chính: Phương pháp nhân tử Lagrange (áp dụng cho bài toán tối ưu liên tục giữa các nhà máy nhiệt điện và thủy điện) và Phương pháp Quy hoạch động của Bellman (áp dụng cho bài toán phân bố tối ưu tổ hợp các tổ máy).

4. Giáo trình giải quyết vấn đề độ tin cậy hệ thống điện bằng công cụ nào?

Độ tin cậy được định lượng hóa thông qua mô hình cấu trúc nối tiếp - song song của các phần tử và ứng dụng quá trình ngẫu nhiên Markov để tính toán xác suất các trạng thái làm việc/sự cố, từ đó xác định dung lượng dự trữ công suất tối ưu.

5. Có những quy chuẩn và thiết bị thực tế nào được đưa vào giáo trình?

Giáo trình trích dẫn Luật Điện lực 2005, giao thức truyền tin SCADA IEC 60870-5-101, quy định khởi động đen nhà máy thủy điện, các dòng thiết bị cụ thể như bộ điều áp chân không VACUTAP OLTC (MR), bộ thở DB100 và tuabin thủy điện PO 150/180-B-567,2 Thủy điện Hòa Bình.

Kết luận (150 từ)

Giáo trình Vận hành và điều khiển hệ thống điện (2014) của ThS. Nguyễn Thanh Tùng và ThS. Nguyễn Thị Thương Duyên là tài liệu học thuật hoàn chỉnh, gắn kết giữa lý thuyết toán tối ưu, xác suất kỹ thuật với thực tế vận hành mạng lưới điện lực Việt Nam.

Lộ trình tiếp cận nội dung được chuẩn hóa: $$\text{Khung thể chế & Thiết bị (Chương 1-2)} \longrightarrow \text{Dự báo & Kinh tế kỹ thuật (Chương 3-5)} \longrightarrow \text{Tối ưu hóa Lagrange/Bellman (Chương 6-7)} \longrightarrow \text{Độ tin cậy & Điều khiển tự động (Chương 8-11)}$$

Tài liệu là cơ sở khoa học giúp người học xây dựng tư duy phân tích hệ thống, nắm vững các quy chuẩn điều độ, từ đó đáp ứng các yêu cầu chuyên môn trong công tác quản lý, thiết kế và vận hành hệ thống điện công nghiệp.
