Tổng quan về giáo trình

Giáo trình Hướng Dẫn Cấu Trúc và Bảo Trì Máy Tính Tại Trường CĐ là tài liệu học tập chuyên ngành được biên soạn cho sinh viên khối ngành Công nghệ Thông tin, Kỹ thuật Phần cứng và Mạng máy tính tại các trường Cao đẳng kỹ thuật. Trong chương trình đào tạo, tài liệu giữ vị trí học phần cơ sở ngành cốt lõi, cung cấp kiến thức nền tảng về tổ chức phần cứng máy tính cá nhân (PC), nguyên lý vận hành của từng khối chức năng và kỹ thuật bảo dưỡng, sửa chữa hệ thống máy tính.

Mục tiêu học tập của giáo trình nhằm giúp người học:

  • Nắm vững lịch sử phát triển, cấu trúc phần cứng và nguyên lý hoạt động của các thiết bị nhập, xuất, xử lý và lưu trữ dữ liệu.
  • Phân tích và nhận diện các thông số kỹ thuật, chuẩn giao tiếp của bo mạch chủ, bộ vi xử lý (CPU), bộ nhớ RAM/ROM, bộ nguồn (Power Supply), ổ đĩa cứng (HDD/SSD) và thiết bị ngoại vi.
  • Thực hiện thành thạo quy trình tháo lắp các thành phần linh kiện bên trong thùng máy theo đúng tiêu chuẩn kỹ thuật an toàn.
  • Làm chủ kỹ năng cấu hình BIOS/CMOS, phân vùng định dạng ổ cứng, cài đặt hệ điều hành (Windows XP, Windows 7), nạp trình điều khiển (driver), cài đặt phần mềm ứng dụng và thực hiện sao lưu, phục hồi hệ thống bằng các công cụ chuyên dụng.
  • Nhận diện, chẩn đoán và xử lý các lỗi sự cố phần cứng cũng như xung đột phần mềm thường gặp trong quá trình vận hành thực tế.

Giáo trình được tiếp cận theo trình tự logic kết hợp chặt chẽ giữa giải phẫu lý thuyết linh kiện và hướng dẫn quy trình thực hành thao tác từng bước. Điểm đặc sắc của tài liệu là cấu trúc tích hợp trực tiếp bảng chẩn đoán sự cố (triệu chứng, nguyên nhân, biện pháp xử lý) cho từng linh kiện cụ thể, kèm theo các bài thực hành chi tiết giúp người học dễ dàng chuyển giao kiến thức lý thuyết vào kỹ năng sửa chữa thực tế.

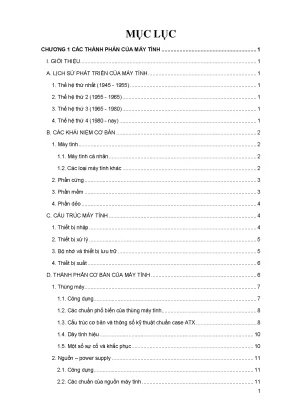

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được chia thành 6 chương lý thuyết - kỹ thuật, tiếp nối bởi phần thực hành và tài liệu tham khảo:

Chương 1: Các thành phần của máy tính (Trang 1 - 51)
Chương 2: Quy trình lắp ráp máy tính (Trang 52 - 61)
Chương 3: Thiết lập thông số trong BIOS (Trang 62 - 66)
Chương 4: Cài đặt hệ điều hành và trình điều khiển (Trang 67 - 99)
Chương 5: Cài đặt phần mềm ứng dụng (Trang 100 - 109)
Chương 6: Sao lưu phục hồi hệ thống (Trang 110 - 115)
Phần Thực hành (Trang 116 - 125)
Tài liệu tham khảo (Trang 126)
  • Chương 1 - Các thành phần của máy tính: Khái quát lịch sử máy tính qua 4 thế hệ (thế hệ 1 dùng đèn điện tử chân không như máy ENIAC của Mauchly và Eckert; thế hệ 2 dùng bóng bán dẫn Transistor của Bell Labs; thế hệ 3 dùng mạch tích hợp IC/SSI/MSI/LSI; thế hệ 4 dùng mạch tích hợp mật độ rất cao VLSI). Phân tích cấu trúc hệ thống máy tính gồm thiết bị nhập, thiết bị xuất, thiết bị xử lý và bộ nhớ. Phân tích chi tiết các linh kiện: thùng máy (chuẩn ATX, BTX), bộ nguồn (chuyển đổi điện áp AC 110V/220V sang các mức DC: +3.3V, +5V, +12V, -5V, -12V, +5VSB; cách kiểm tra nguồn qua dây xanh lá PS_ON), bo mạch chủ (chipset cầu Bắc GMCH và cầu Nam, các đường Bus hệ thống FSB, BSB, khe cắm mở rộng ISA, PCI, AGP, PCIe), bộ vi xử lý (Intel, AMD; chân cắm Slot/Socket; bộ nhớ đệm Cache L1, L2), bộ nhớ chính (ROM, RAM: SRAM và DRAM từ SDR, DDR, DDR2 đến DDR3), thiết bị lưu trữ (HDD cấu trúc Track, Sector 512 byte, Cylinder, Cluster; so sánh ATA và SATA; ổ SSD; ổ đĩa quang CD/DVD) và các cổng kết nối ngoại vi (COM, LPT, PS/2, USB, IEEE 1394, Thunderbolt).
  • Chương 2 - Quy trình lắp ráp máy tính: Hướng dẫn 10 bước lắp ráp phần cứng tuần tự: lắp CPU vào socket mainboard, tra keo và lắp quạt tản nhiệt, gắn RAM, gắn bộ nguồn vào thùng máy, cố định mainboard, lắp đặt ổ cứng HDD, ổ quang CD/DVD, gắn card mở rộng, đấu nối dây công tắc và đèn tín hiệu Front Panel (PWR, RST, PLED, IDE_LED, Front USB, Front Audio), kết nối thiết bị ngoại vi và kiểm tra khởi động.
  • Chương 3 - Thiết lập thông số trong BIOS: Cung cấp phương pháp truy cập và hiệu chỉnh cấu hình hệ thống qua chương trình CMOS Setup Utility: thiết lập thông số cơ bản (Standard CMOS Setup), cấu hình nâng cao (Advanced BIOS Setup), thiết lập quản lý điện năng (Power Management Setup) và cấu hình thứ tự ưu tiên thiết bị khởi động (Boot Sequence).
  • Chương 4 - Cài đặt hệ điều hành và trình điều khiển: Hướng dẫn kỹ thuật phân vùng đĩa cứng (tạo phân vùng Primary, Extended, phân vùng Logical) bằng bộ công cụ cứu hộ Hiren’s Boot CD và phần mềm Acronis Disk Director; quy trình cài đặt hệ điều hành Windows XP, Windows 7; cài đặt Driver bo mạch chủ, card đồ họa, card âm thanh; các phương pháp tối ưu hóa hệ thống qua công cụ Disk Cleanup và Disk Defragmenter.
  • Chương 5 - Cài đặt phần mềm ứng dụng: Hướng dẫn quy trình cài đặt bộ ứng dụng văn phòng Microsoft Office 2003, kỹ thuật tùy biến bổ sung hoặc loại bỏ các thành phần cài đặt, quy trình gỡ bỏ phần mềm trên Windows XP/7 và cách khắc phục sự cố phát sinh trong quá trình cài đặt.
  • Chương 6 - Sao lưu phục hồi hệ thống: Trình bày nguyên lý và hướng dẫn chi tiết các bước tạo tệp tin ảnh hệ thống (.GHO) bằng phần mềm Norton Ghost trong môi trường DOS/Hiren's Boot, cùng quy trình phục hồi (bung ghost) toàn bộ phân vùng hệ điều hành khi máy tính gặp sự cố.

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng khối kiến thức nền tảng về:

  1. Kiến trúc phần cứng máy vi tính (PC Architecture): Mô hình luồng dữ liệu giữa CPU, Bộ nhớ chính và Thiết bị ngoại vi thông qua hệ thống đường truyền Bus (Data Bus, Address Bus, Control Bus) và bộ Chipset điều khiển.
  2. Nguyên lý điện áp và cấp nguồn: Sơ đồ chuyển đổi và phân bổ nguồn điện DC cho từng linh kiện chuyên biệt, chức năng của các đường tín hiệu điều khiển nguồn như PowerGood và PS_ON.
  3. Cấu trúc lưu trữ dữ liệu vật lý và luận lý: Cấu trúc tổ chức bề mặt đĩa từ (Platter, Head, Track, Sector, Cluster, Cylinder) cùng các chuẩn giao tiếp truyền tải dữ liệu ATA (Parallel ATA) và SATA (Serial ATA).
  4. Hệ thống vào/ra cơ bản (BIOS/Firmware): Vai trò của ROM BIOS và chip nhớ CMOS trong việc kiểm tra phần cứng lúc khởi động (POST) và nạp hệ điều hành.

Kỹ năng phát triển

Người học được rèn luyện hệ thống kỹ năng thực hành kỹ thuật chuyên sâu:

  • Kỹ năng cơ khí và lắp ráp phần cứng: Thao tác cắm socket, cài đặt quạt tản nhiệt, gắn chốt chân RAM, cố định bo mạch và đấu nối các đầu cắm nguồn, dây tín hiệu thùng máy chính xác, an toàn tĩnh điện.
  • Kỹ năng đo kiểm và chẩn đoán phần cứng: Kích hoạt kiểm tra độc lập bộ nguồn bằng cách nối tắt chân PS_ON với mass; nhận diện tình trạng lỗi qua âm báo loa Speaker, mã lỗi màn hình xanh (dump); kiểm tra bộ nhớ RAM bằng Memtest86/Gold Memory; kiểm tra lỗi sector ổ đĩa bằng HDD Regenerator.
  • Kỹ năng quản trị hệ thống và phần mềm: Sử dụng đĩa cứu hộ Hiren's Boot, phân chia phân vùng ổ đĩa bằng Acronis Disk Director, cài đặt hệ điều hành và driver, tạo và phục hồi bản sao lưu hệ thống bằng Norton Ghost.

Phương pháp giảng dạy và học tập

Giáo trình được thiết kế phục vụ phương pháp giảng dạy tích hợp (Integrated Teaching Method), kết hợp bài giảng lý thuyết trên lớp với các phiên thực hành trực tiếp tại phòng thực hành phần cứng:

[Lý thuyết cấu trúc linh kiện]
[Quan sát & Nhận diện thông số kỹ thuật]
[Thực hành thao tác tháo lắp / Cài đặt phần mềm]
[Chẩn đoán và xử lý sự cố mô phỏng]
  • Mô hình giảng dạy: Giảng viên sử dụng các sơ đồ giải phẫu linh kiện, hình ảnh cổng giao tiếp và bảng so sánh kỹ thuật (như bảng so sánh chuẩn ATA và SATA) để thuyết giảng nguyên lý; sau đó thị phạm quy trình thao tác chuẩn (như quy trình lắp CPU, bôi keo tản nhiệt, cấu hình BIOS).
  • Hệ thống bài tập tình huống (Case Studies): Mỗi nhóm linh kiện trong Chương 1 đều có bảng tổng kết các tình huống sự cố thực tế. Người học được yêu cầu phân tích triệu chứng (ví dụ: máy tự khởi động lại liên tục, màn hình không có tín hiệu dù quạt nguồn quay, đồng hồ hệ thống bị sai sau mỗi lần tắt máy) để xác định nguyên nhân do nguồn sụt áp, hỏng tụ, hết pin CMOS CR2032 hay lỗi tiếp xúc chân RAM.
  • Thực hành xưởng (Lab Modules): Nội dung từ trang 116 đến 125 cung cấp các bài thực hành định lượng. Sinh viên trực tiếp thao tác trên các máy trạm thực hành: tháo rời linh kiện, đo nguồn, lắp ráp lại nguyên khối, thiết lập cấu hình khởi động trong BIOS, dùng Hiren's Boot chia ổ đĩa, cài đặt Windows và tạo tệp Ghost.
  • Phương pháp đánh giá: Kết quả học tập được đánh giá thông qua:
    1. Bài kiểm tra lý thuyết trắc nghiệm/tự luận về thông số kỹ thuật, cấu trúc bus và nguyên lý phần cứng.
    2. Điểm đánh giá kỹ năng thực hành thao tác lắp ráp hoàn chỉnh một case máy tính trong thời gian quy định.
    3. Kỹ năng xử lý pan bệnh (troubleshooting) trên hệ thống phần cứng/phần mềm được thiết lập lỗi ngẫu nhiên.
  • Hướng dẫn tự học: Sinh viên sử dụng các công cụ phần mềm chẩn đoán như CPU-Z, SpeedFan để theo dõi thông số xung nhịp, nhiệt độ CPU, bus RAM trên máy tính cá nhân; đồng thời tự thực hành các kỹ thuật tối ưu hóa ổ đĩa (Disk Cleanup, Disk Defragmenter) và quản lý phần mềm.

Điểm nổi bật và cập nhật

  1. Tính hệ thống và chuẩn hóa kỹ thuật: Giáo trình mô tả chi tiết thông số kỹ thuật chuẩn công nghiệp của từng linh kiện:
    • Các chuẩn thùng máy và bộ nguồn ATX, BTX.
    • Bảng phân bổ màu dây và điện áp của bộ nguồn ATX: dây màu xanh dương (-12V), màu trắng (-5V), màu cam (+3.3V), màu vàng (+12V), màu tím (+5VSB), màu xanh lá cây (PS_ON), màu xám (PowerGood), màu nâu (cảm biến).
    • Phân loại chi tiết các thế hệ socket CPU Intel (Socket 370, 478, 775, 1156, 1155, 1366, 2011) và AMD (Socket 754, 940, AM2, AM3, 1207).
  2. Bảng so sánh kỹ thuật trực quan: Giáo trình đưa vào bảng đối chiếu trực tiếp giữa hai chuẩn giao tiếp ổ cứng phổ biến ATA và SATA:
Tiêu chí so sánh Chuẩn ATA Chuẩn SATA
Chế độ truyền tải 66 – 133 MBps 150 – 600 MBps (SATA I, II, III)
Thiết lập Jumper Phân chia Master / Slave Không sử dụng Jumper
Số chân cáp nguồn 4 chân (Molex) 15 chân
Cáp dữ liệu (Data) 40 / 80 chân 7 chân
Chiều dài cáp tối đa 18 – 36 inches Lên đến 40 inches
Số thiết bị / 1 cáp 2 thiết bị 1 thiết bị
Mức điện áp hoạt động 5V, 12V 3.3V, 5V, 12V
  1. Cung cấp quy trình xử lý lỗi bằng phần mềm chuyên dụng: Giáo trình tích hợp các công cụ kiểm tra và sửa lỗi đĩa cứng từ chính các hãng sản xuất (SeaTools của Seagate, Data Lifeguard Diagnostics của Western Digital, ClearHDD của Samsung) cùng công cụ HDD Regenerator, công cụ chẩn đoán RAM (Memtest86, Gold Memory).
  2. Bám sát môi trường triển khai thực tế: Hướng dẫn chi tiết các bước thao tác trên những hệ điều hành và công cụ quản trị phổ biến trong môi trường đào tạo và doanh nghiệp tại thời điểm biên soạn như Windows XP, Windows 7, Hiren’s Boot CD, Acronis Disk Director và Norton Ghost.

Đối tượng sử dụng giáo trình

  • Sinh viên chuyên ngành: Sinh viên năm thứ nhất và năm thứ hai các ngành Công nghệ Thông tin, Khoa học Máy tính, Kỹ thuật Phần cứng, Quản trị Mạng tại các trường Cao đẳng, Cao đẳng Nghề và Trung cấp Chuyên nghiệp.
  • Điều kiện tiên quyết (Prerequisites): Người học chỉ cần hoàn thành học phần Tin học đại cương cơ bản, hiểu các thao tác sử dụng bàn phím, chuột và khái niệm cơ bản về tệp tin/thư mục.
  • Giảng viên và cán bộ kỹ thuật: Được sử dụng làm khung giáo trình giảng dạy chính thức cho các môn học Phần cứng máy tính, Cấu trúc máy tính, Kỹ thuật lắp ráp và bảo trì máy tính, hoặc làm tài liệu hướng dẫn thực tập xưởng.
  • Kỹ thuật viên và người tự học: Tài liệu là nguồn tham khảo kỹ thuật hữu ích cho kỹ thuật viên IT Helpdesk, nhân viên bảo trì hệ thống máy tính tại các cơ quan, trường học, doanh nghiệp và người tự học có nhu cầu nghiên cứu cấu tạo phần cứng PC.

Câu hỏi thường gặp

1. Giáo trình này phù hợp cho đối tượng người học nào?

Giáo trình được biên soạn chuyên biệt cho học sinh, sinh viên bậc Cao đẳng và Trung cấp chuyên nghiệp thuộc các chuyên ngành kỹ thuật công nghệ thông tin, cũng như kỹ thuật viên bảo trì máy tính tại các cơ sở sửa chữa, lắp ráp máy vi tính.

2. Cần chuẩn bị kiến thức nền tảng gì trước khi học giáo trình này?

Người học không bắt buộc phải có kiến thức lập trình phức tạp. Yêu cầu tiên quyết chủ yếu là kỹ năng sử dụng máy tính căn bản và hiểu biết sơ lược về các đơn vị đo lường thông tin trong máy tính (Byte, KB, MB, GB, TB).

3. Giáo trình này có điểm gì khác biệt so với các tài liệu Kiến trúc máy tính lý thuyết thuần túy?

Các tài liệu Kiến trúc máy tính thông thường tập trung sâu vào mô hình logic, tập lệnh vi xử lý và đại số logic. Giáo trình này tập trung vào khía cạnh giải phẫu phần cứng vật lý, nhận diện linh kiện, quy trình lắp ráp cơ khí, cấu hình BIOS, cài đặt hệ điều hành và hướng dẫn chẩn đoán, sửa chữa sự cố thực tế.

4. Phương pháp tự học giáo trình này sao cho đạt hiệu quả cao nhất?

Người học nên kết hợp đọc lý thuyết từng chương với việc quan sát linh kiện thực tế, sử dụng các phần mềm kiểm tra cấu hình (như CPU-Z) để đối chiếu thông số và thực hành phân vùng, sao lưu trên các máy tính thử nghiệm hoặc môi trường ảo hóa.

5. Có những bộ công cụ cứu hộ phần mềm nào được tích hợp hướng dẫn trong giáo trình?

Giáo trình hướng dẫn chi tiết việc sử dụng bộ công cụ Hiren’s Boot CD, phần mềm phân vùng đĩa Acronis Disk Director, công cụ quét lỗi đĩa HDD Regenerator, công cụ kiểm tra bộ nhớ Memtest86/Gold Memory và phần mềm sao lưu phục hồi Norton Ghost.

Kết luận

Giáo trình Hướng Dẫn Cấu Trúc và Bảo Trì Máy Tính Tại Trường CĐ cung cấp một hệ thống kiến thức hoàn chỉnh từ nền tảng cấu tạo phần cứng, nguyên lý hoạt động của các khối vi xử lý, bộ nhớ, lưu trữ đến quy trình lắp ráp, cài đặt và bảo dưỡng toàn diện một hệ thống máy vi tính cá nhân.

Lộ trình học tập đề xuất:

[Nắm vững lý thuyết linh kiện & Bảng thông số (Chương 1)]
       [Thực hành lắp ráp phần cứng (Chương 2)]
        [Cấu hình BIOS & Phân vùng đĩa (Chương 3, 4)]
    [Cài đặt HĐH, Driver & Ứng dụng (Chương 4, 5)]
   [Bảo trì, Sao lưu & Phục hồi hệ thống (Chương 6)]

Hệ thống bài tập thực hành cùng danh mục tài liệu tham khảo phong phú ở cuối sách là nguồn tài liệu bổ trợ cần thiết để người học củng cố và hoàn thiện kỹ năng nghề nghiệp trong lĩnh vực kỹ thuật phần cứng máy tính.
