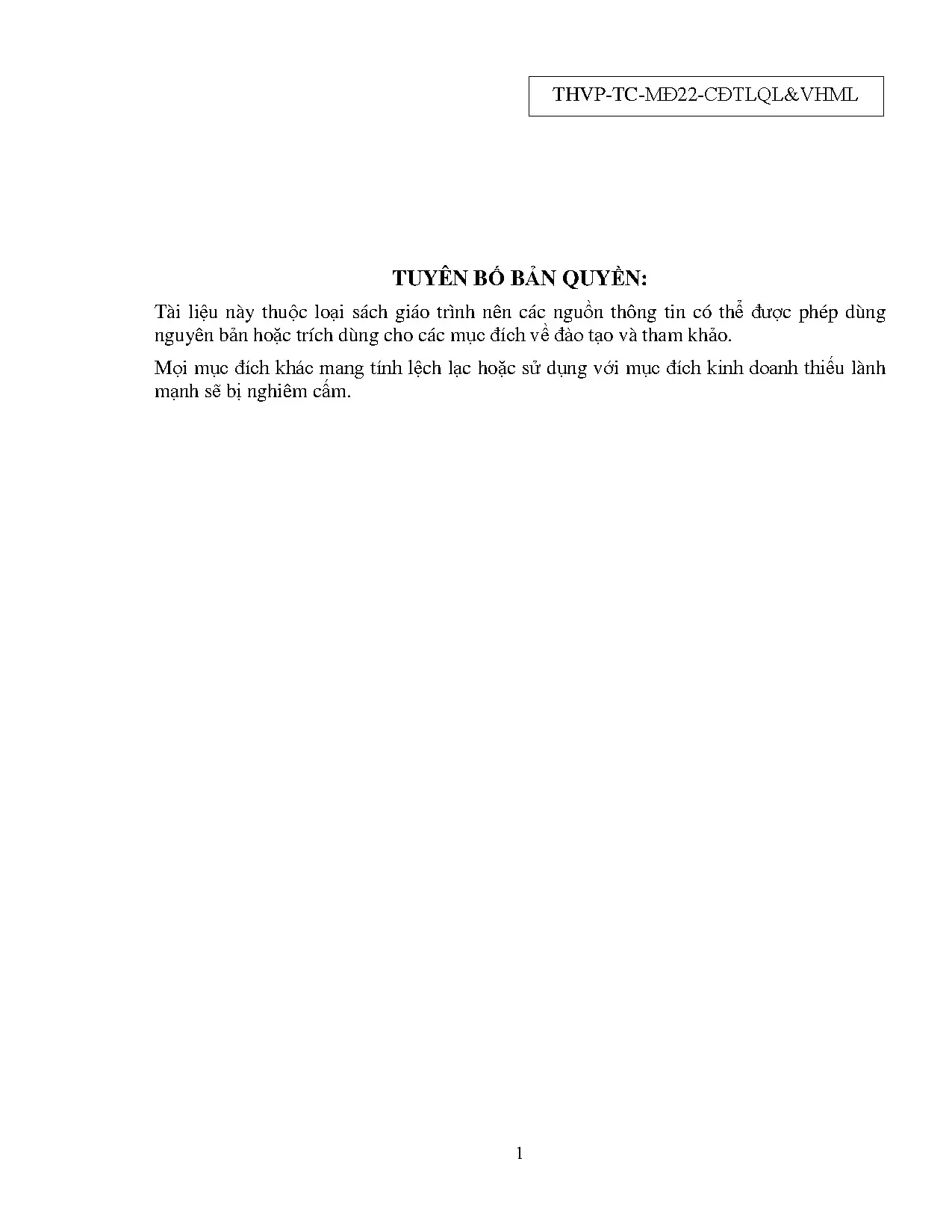

THVP-TC-MĐ22-CĐTLQL&VHML TUYÊN BỐ BẢN QUYỀN: Tài liệu này thuộc loại sách giáo trình nên các nguồn thông tin có thể được phép dùng nguyên bản hoặc trích dùng cho các mục đích về đào tạo và tham khảo. Mọi mục đích khác mang tính lệch lạc hoặc sử dụng với mục đích kinh doanh thiếu lành mạnh sẽ bị nghiêm cấm. 1 LỜI GIỚI THIỆU Mô đun 22: Cài đặt thiết lập quản lý và vạn hành mạng Lan là mô đun đào tạo chuyên môn nghề được biên soạn theo hình thức tích hợp lý thuyết và thực hành. Trong quá trình thực hiện, nhóm biên soạn đã tham khảo nhiều tài liệu Thiết kế, xây dựng mạng Lan trong và ngoài nước, kết hợp với kinh nghiệm trong thực tế.
Mặc dầu có rất nhiều cố gắng, nhưng không tránh khỏi những khiếm khuyết, rất mong nhận được sự đóng góp ý kiến của độc giả để giáo trình được hoàn thiện hơn. Xin chân thành cảm ơn Cần Thơ, ngày 21 tháng 05 năm 2018 2 MỤC LỤC I. VỊ TRÍ, TÍNH CHẤT CỦA MÔ ĐUN:. MỤC TIÊU MÔ ĐUN:.
NỘI DUNG MÔ ĐUN:. Nội dung chi tiết:. 5 Bài 1: Tổng quan về Mạng Máy Tính. Kiến thức cơ bản.
Sơ lược lịch sử phát triển. Khái niệm cơ bản. Phân biệt các loại mạng. Mạng toàn cầu Internet:.
Mô hình OSI (Open Systems Interconnect). Một số bộ giao thức kết nối mạng. Bộ giao thức TCP/IP. Tổng quan về bộ giao thức TCP/IP.
Một số giao thức cơ bản trong bộ giao thức TCP/IP. Giới thiệu một số các dịch vụ cơ bản trên mạng. Dịch vụ truy nhập từ xa Telnet. Dịch vụ truyền tệp (FTP).
Dịch vụ World Wide Web. Dịch vụ thư điện tử (E-Mail). Kiến thức cơ bản về LAN. Cấu trúc tô pô của mạng.
Các phương thức truy nhập đường truyền. Các loại đường truyền và các chuẩn của chúng. Hệ thống cáp mạng dùng cho LAN. Các thiết bị dùng để kết nối LAN.
Các hệ điều hành mạng. Công nghệ Ethernet. Giới thiệu chung về Ethernet. Các đặc tính chung của Ethernet.
Các loại mạng Ethernet. Các kỹ thuật chuyển mạch trong LAN. Phân đoạn mạng trong LAN. Các chế độ chuyển mạch trong LAN.
Mạng LAN ảo (VLAN). Thiết kế mạng LAN.1 Mô hình cơ bản. Các yêu cầu thiết kế. Các bước thiết kế.
Một số mạng LAN mẫu.1 Xây dựng mạng LAN quy mô một toà nhà .2 Xây dựng hệ thống tường lửa kết nối mạng với Internet. 94 Bài 3: Cài đặt và quản trị hệ thống mạng. Các cách bấm dây mạng. Cách chọn loại mạng.
Cách chọn đầu và phân biệt đây. Cài đặt hệ điều hành mạng. Cài đặt các dịch vụ mạng .1 Xây dựng FTP Server đơn giản. Cài đặt các giao thức mạng.
109 Thiết lập địa chỉ IP cho các máy. 109 Cách 1 : Thiết lập địa chỉ IP động. 109 Cách 2 : Thiết lập địa chỉ IP tĩnh. 110 TÀI LIỆU THAM KHẢO.
112 4 CHƯƠNG TRÌNH MÔ ĐUN ĐÀO TẠO CÀI ĐẶT, THIẾT KẾ, QUẢN LÝ VÀ VẬN HÀNH MẠNG LAN Mã số mô đun: MĐ22 Thời gian mô đun: 90 giờ (Lý thuyết: 30 giờ; Thực hành: 60 giờ) I. VỊ TRÍ, TÍNH CHẤT CỦA MÔ ĐUN: Vị trí : Mô đun được bố trí sau khi sinh viên học xong các mô đun chung, các mô đun cơ sở chuyên ngành như Tin đại cương, Mạng máy tính. Tính chất: Là mô đun chuyên ngành bắt buộc II. MỤC TIÊU MÔ ĐUN: Sau khi học xong mô đun này, sinh viên cần đạt được các mục tiêu sau: Trình bày được các kiến thức cơ bản về mạng máy tính; Phân biệt và lựa chọn được các thiết bị mạng ; Trình bày được nguyên lý hoạt động của bộ chọn đường, bộ định tuyến ; Phân biệt được các chuẩn kết nối mạng cục bộ; Đọc được các bản vẽ thi công hệ thống mạng; Trình bày được quy trình thiết kế một hệ thống mạng; Cài đặt được một số hệ điều hành mạng thông dụng; Cấu hình được các dịch vụ mạng; Xây dựng được các địa chỉ IP cho một liên mạng; Bảo mật được dữ liệu cho hệ thống mạng; Hình thành ý thức lao động là phải khẩn trương có kỷ luật, có trách nhiệm và sáng tạo.
NỘI DUNG MÔ ĐUN: 1. Nội dung tổng quát và phân phối thời gian: Thời gian Số Tên các bài trong mô đun Tổng Lý Thực Kiểm TT số Thuyết hành tra 1 Tổng quan về Mạng Máy Tính 25 10 13 2 2 Mạng LAN và thiết kế mạng LAN 30 10 18 2 3 Cài đặt và quản trị hệ thống mạng 35 10 23 2 Cộng 90 30 54 6 2. Nội dung chi tiết: 5 Bài 1: Tổng quan về Mạng Máy Tính Mã bài: MĐ22-01 Thời gian: 25 giờ Mục tiêu: Trình bày được quy trình thiết kế một hệ thống mạng; Giải thích được chức năng hoạt động của các lớp trong mô hình OSI; Hình thành ý thức lao động là phải khẩn trương có kỷ luật, có trách nhiệm và sáng tạo. Kiến thức cơ bản 1.
Sơ lược lịch sử phát triển Vào giữa những năm 50, những hệ thống máy tính đầu tiên ra đời sử dụng các bóng đèn điện tử nên kích thước rất cồng kềnh và tiêu tốn nhiều năng lượng. Việc nhập dữ liệu vào máy tính được thực hiện thông qua các bìa đục lỗ và kết quả được đưa ra máy in, điều này làm mất rất nhiều thời gian và bất tiện cho người sử dụng. Đến giữa những năm 60, cùng với sự phát triển của các ứng dụng trên máy tính và nhu cầu trao đổi thông tin với nhau, một số nhà sản xuất máy tính đã nghiên cứa chế tạo thành công các thiết bị truy cập từ xa tới các máy tính của họ, và đây chính là những dạng sơ khai của hệ thống mạng máy tính. Đến đầu những năm 70, hệ thống thiết bị đầu cuối 3270 của IBM ra đời cho phép mở rộng khả năng tính toán của các trung tâm máy tính đến các vùng ở xa.
Đến giữa những năm 70, IBM đã giới thiệu một loạt các thiết bị đầu cuối được thiết kế chế tạo cho lĩnh vực ngân hàng, thương mại. Thông qua dây cáp mạng các thiết bị đầu cuối có thể truy cập cùng một lúc đến một máy tính dùng chung. Đến năm 1977, công ty Datapoint Corporation đã tung ra thị trường hệ điều hành mạng của mình là “Attache Resource Computer Network” (Arcnet) cho phép liên kết các máy tính và các thiết bị đầu cuối lại bằng dây cáp mạng, và đó chính là hệ điều hành mạng đầu tiên. Khái niệm cơ bản Nói một cách cơ bản, mạng máy tính là hai hay nhiều máy tính được kết nối với nhau theo một cách nào đó sao cho chúng có thể trao đổi thông tin qua lại với nhau.
6 Hình 1-1: Mô hình mạng cơ bản Mạng máy tính ra đời xuất phát từ nhu cầu muốn chia sẻ và dùng chung dữ liệu. Không có hệ thống mạng thì dữ liệu trên các máy tính độc lập muốn chia sẻ với nhau phải thông qua việc in ấn hay sao chép qua đĩa mềm, CD ROM, … điều này gây rất nhiều bất tiện cho người dùng. Các máy tính được kết nối thành mạng cho phép các khả năng: Sử dụng chung các công cụ tiện ích Chia sẻ kho dữ liệu dùng chung Tăng độ tin cậy của hệ thống Trao đổi thông điệp, hình ảnh, Dùng chung các thiết bị ngoại vi (máy in, máy vẽ, Fax, modem …) Giảm thiểu chi phí và thời gian đi lại. Phân biệt các loại mạng Phương thức kết nối mạng được sử dụng chủ yếu trong liên kết mạng: có hai phương thức chủ yếu, đó là điểm - điểm và điểm - nhiều điểm.
Với phương thức "điểm - điểm", các đường truyền riêng biệt được thiết lâp để nối các cặp máy tính lại với nhau. Mỗi máy tính có thể truyền và nhận trực tiếp dữ liệu hoặc có thể làm trung gian như lưu trữ những dữ liệu mà nó nhận được rồi sau đó chuyển tiếp dữ liệu đi cho một máy khác để dữ liệu đó đạt tới đích. Với phương thức "điểm - nhiều điểm", tất cả các trạm phân chia chung một đường truyền vật lý. Dữ liệu được gửi đi từ một máy tính sẽ có thể được tiếp nhận bởi tất cả các máy tính còn lại, bởi vậy cần chỉ ra điạ chỉ đích của dữ liệu để mỗi máy tính căn cứ vào đó kiểm tra xem dữ liệu có phải dành cho mình không nếu đúng thì nhận còn nếu không thì bỏ qua.
Phân loại mạng máy tính theo vùng địa lý: GAN (Global Area Network) kết nối máy tính từ các châu lục khác nhau. Thông thường kết nối này được thực hiện thông qua mạng viễn thông và vệ tinh. WAN (Wide Area Network) - Mạng diện rộng, kết nối máy tính trong nội bộ các 7 quốc gia hay giữa các quốc gia trong cùng một châu lục. Thông thường kết nối này được thực hiện thông qua mạng viễn thông.
Các WAN có thể được kết nối với nhau thành GAN hay tự nó đã là GAN. MAN (Metropolitan Area Network) kết nối các máy tính trong phạm vi một thành phố. Kết nối này được thực hiện thông qua các môi trường truyền thông tốc độ cao (50-100 Mbit/s). LAN (Local Area Network) - Mạng cục bộ, kết nối các máy tính trong một khu vực bán kính hẹp thông thường khoảng vài trǎm mét.
Kết nối được thực hiện thông qua các môi trường truyền thông tốc độ cao ví dụ cáp đồng trục thay cáp quang. LAN thường được sử dụng trong nội bộ một cơ quan/tổ chức.Các LAN có thể được kết nối với nhau thành WAN. Phân loại mạng máy tính theo tôpô Mạng dạng hình sao (Star topology): Ở dạng hình sao, tất cả các trạm được nối vào một thiết bị trung tâm có nhiệm vụ nhận tín hiệu từ các trạm và chuyển tín hiệu đến trạm đích với phương thức kết nối là phương thức "điểm - điểm". Mạng hình tuyến (Bus Topology): Trong dạng hình tuyến, các máy tính đều được nối vào một đường dây truyền chính (bus).
Đường truyền chính này được giới hạn hai đầu bởi một loại đầu nối đặc biệt gọi là terminator (dùng để nhận biết là đầu cuối để kết thúc đường truyền tại đây). Mỗi trạm được nối vào bus qua một đầu nối chữ T (T_connector) hoặc một bộ thu phát (transceiver). Mạng dạng vòng (Ring Topology): Các máy tính được liên kết với nhau thành một vòng tròn theo phương thức "điểm - điểm", qua đó mỗi một trạm có thể nhận và truyền dữ liệu theo vòng một chiều và dữ liệu được truyền theo từng gói một.
