TỔNG QUAN HỌC THUẬT VÀ NỘI DUNG MÔ ĐUN: TRANG BỊ ĐIỆN 2 (MÃ MÔ ĐUN: ELEI62158)

Tổng quan về giáo trình (250-300 từ)

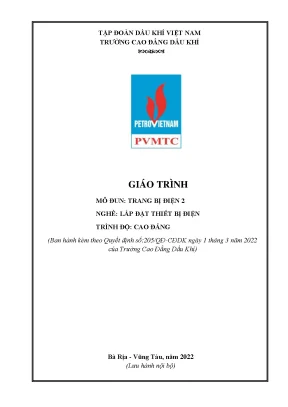

Giáo trình Mô đun: Trang bị điện 2 (Mã mô đun: ELEI62158) là tài liệu giảng dạy chuyên môn nghề thuộc chương trình đào tạo trình độ Cao đẳng nghề Lắp đặt thiết bị điện và Điện công nghiệp, do Trường Cao đẳng Dầu khí (thuộc Tập đoàn Dầu khí Việt Nam) ban hành kèm theo Quyết định số 205/QĐ-CĐDK ngày 01 tháng 3 năm 2022 tại Bà Rịa – Vũng Tàu. Tài liệu được biên soạn bởi tập thể tác giả gồm Phạm Văn Cấp (Chủ biên), Ninh Trọng Tuấn và Nguyễn Xuân Thịnh, phục vụ mục đích đào tạo và lưu hành nội bộ.

Trong khung chương trình đào tạo nghề bắt buộc (nhóm II.2), Trang bị điện 2 có thời lượng 45 giờ (bao gồm 14 giờ lý thuyết, 29 giờ thực hành/thảo luận và 2 giờ kiểm tra; tương đương 2 tín chỉ). Mô đun được bố trí giảng dạy sau khi người học đã hoàn thành các môn học/mô đun nền tảng như Mạch điện cơ bản (ELEI52033), An toàn điện (ELET5201), Khí cụ điện (ELEI53117), Đo lường điện (ELEI53115), Máy điện (ELEI56135) và Trang bị điện 1 (ELET55157).

Mục tiêu học tập của giáo trình được xác định trên 3 phương diện chuẩn đầu ra:

  • Kiến thức: Trình bày rõ ràng nguyên lý hoạt động, yêu cầu điều khiển động cơ điện và đặc tính trang bị điện của các nhóm thiết bị công nghiệp điển hình (máy nâng chuyển, máy nén khí, máy bơm nước, quạt gió) cùng các khâu bảo vệ, liên động truyền động.
  • Kỹ năng: Lắp ráp thành thạo các mạch điều khiển và mạch bảo vệ động cơ; vận hành, phát hiện và xử lý sự cố trong các hệ thống sản xuất như băng tải, thang máy, dầm cầu trục; thiết lập kế hoạch bảo trì đúng quy chuẩn kỹ thuật và an toàn công nghiệp.
  • Năng lực tự chủ và trách nhiệm: Tuân thủ nghiêm ngặt quy định an toàn điện, an toàn lao động và hình thành tác phong công nghiệp chuẩn xác.

Cấu trúc giáo trình gồm 4 bài học tích hợp, tiếp cận từ nguyên lý mạch điều khiển cơ bản đến các hệ thống truyền động công nghiệp chuyên dụng và phương thức bảo vệ liên động hoàn chỉnh.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Nội dung giáo trình được triển khai tuần tự qua 4 bài học chính với logic phát triển từ điều khiển động cơ đơn lẻ đến hệ thống thiết bị phức tạp:

  • Bài 1: Lắp mạch điều khiển động cơ điện (16 giờ: 2 LT, 13 TH, 1 KT): Trình bày phương pháp xác định cực tính cuộn dây (cuộn chạy, cuộn đề) bằng Ohm kế và sơ đồ đảo chiều động cơ điện 1 pha. Phân tích nguyên lý các mạch hãm dừng động cơ: hãm động năng bằng nguồn một chiều (qua máy biến áp và bộ chỉnh lưu cầu), hãm động cơ bằng bộ tụ điện ($C_1, C_2, C_3$), hãm ngược sử dụng rơ le thời gian (Timer $T_1$), hãm ngược sử dụng rơ le tốc độ ($SR_1$), và mạch điều khiển động cơ 2 cấp tốc độ quay hai chiều.
  • Bài 2: Trang bị điện nhóm máy nâng vận chuyển (10 giờ: 3 LT, 7 TH): Khảo sát cấu tạo và yêu cầu công nghệ của cầu trục công nghiệp (gồm xe cầu, xe con, cơ cấu nâng - hạ). Phân tích cấu tạo các hệ phanh hãm điện từ (phanh guốc, phanh đai, phanh đĩa sử dụng 3 nam châm điện đặt lệch $120^\circ$), hệ thống tiếp điện trônlây (tiếp điện cứng dùng thép góc $50 \times 50 \times 5\text{ mm}$ đến $70 \times 70 \times 10\text{ mm}$ và tiếp điện mềm), bộ khống chế cam kiểu tay gạt và kiểu vô lăng, hộp điện trở gang đúc ($215 \div 240\text{ A}$, $0{,}1 \div 0{,}7,\Omega$) và điện trở dây quấn hợp kim (constantan, reostan, fecral). Phân tích cơ cấu bàn từ bốc hàng (hiện tượng suy giảm lực nâng về 0 khi nhiệt độ vật liệu đạt ngưỡng $\ge 720^\circ\text{C}$). Trình bày hệ truyền động Máy phát - Động cơ (F-Đ) và hệ truyền động Tiristo - Động cơ một chiều (T-Đ) có khâu phản hồi tốc độ từ máy phát tốc FT.
  • Bài 3: Trang bị điện các máy nén, máy bơm, quạt gió (10 giờ: 3 LT, 6 TH, 1 KT): Phân loại máy bơm (bơm thể tích, bơm động học), xác định các thông số cột áp $H$, lưu lượng $Q$, công suất kéo $N_{\text{đc}}$ và tích số hiệu suất $\eta_b = \eta_Q \cdot \eta_H \cdot \eta_m$. Khảo sát đặc tính cơ của bơm ly tâm, chế độ mở máy đóng van đẩy với mômen khởi động bằng $(0{,}2 \div 0{,}3) M_{\text{đm}}$. Trình bày cấu tạo quạt ly tâm, quạt hướng trục, nguyên lý mạch kích từ mở máy động cơ đồng bộ kéo quạt, cấu tạo máy nén khí kiểu pittông và sơ đồ điều chỉnh áp suất tự động.
  • Bài 4: Các khâu bảo vệ và liên động trong truyền động khống chế - truyền động điện (9 giờ: 6 LT, 3 TH): Phân tích cấu trúc các khâu bảo vệ quá dòng ngắn hạn dùng rơ le dòng cực đại, bảo vệ điện áp (điểm không và cực tiểu), bảo vệ thiếu/mất từ trường kích từ của động cơ điện một chiều, và các phương thức liên động bảo vệ cơ học - điện học.

Kiến thức nền tảng được xây dựng

  • Lý thuyết truyền động và khống chế điện: Cung cấp nguyên lý chuyển đổi trạng thái cơ - điện trong các góc phần tư của mặt phẳng tọa độ, phương pháp điều chỉnh tốc độ 2 vùng trên hệ F-Đ và phương pháp biến đổi công suất bán dẫn trên hệ T-Đ.
  • Nguyên lý thủy khí và phụ tải công nghiệp: Thiết lập các biểu thức tính toán công suất cơ cấu nâng tải $P = \frac{G \cdot v}{1000 \cdot \eta}$, đặc tính phụ tải của bơm ly tâm và chu trình nén khí pittông.
  • Cơ chế an toàn và liên động khống chế: Nguyên tắc khóa liên động cơ - điện giữa các công tắc tơ thuận/nghịch ($K_1, K_2$), cơ chế cắt nguồn bảo vệ quá tải thông qua tiếp điểm thường đóng mở chậm của rơ le nhiệt OL1 (tiếp điểm 95-96).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Đọc, bóc tách và đấu nối sơ đồ mạch động lực, mạch điều khiển tủ điện công nghiệp theo bản vẽ kỹ thuật.
  • Kỹ năng phân tích (Analytical skills): Tính chọn thông số công suất động cơ, dải điện trở khởi động/hãm, phân tích sự cố sai lệch logic tiếp điểm trong hệ thống truyền động.
  • Kỹ năng thực hành chuẩn mực (Practical competencies): Quy trình đo thông mạch tiếp địa bảo vệ PE, đo điện trở cách điện đa pha ($L_1, L_2, L_3, N, PE$), thử nghiệm độ nhạy rơ le chống dòng rò (RCD) và kiểm tra chức năng nút dừng khẩn cấp (E-STOP).

Phương pháp giảng dạy và học tập (300-350 từ)

Chương trình áp dụng mô hình đào tạo kết hợp lý thuyết và thực hành tích hợp:

  • Tiếp cận sư phạm (Pedagogical approach): Giảng viên áp dụng phương pháp dạy học tích cực, bao gồm thuyết trình giải thích nguyên lý, vấn đáp kỹ thuật và dạy học giải quyết vấn đề (problem-based learning). Hoạt động thực hành được tổ chức theo ca/nhóm chuyên biệt tại phòng xưởng trang bị điện.
  • Cơ sở vật chất và bài tập tình huống: Đào tạo gắn liền với hệ thống thiết bị thực tế bao gồm bàn giá thực tập, mô hình dầm cầu trục, mô hình hệ thống bơm nước - quạt gió, mô hình lò điện và bộ dụng cụ cầm tay cơ - điện chuyên dụng.
  • Quy trình thực hành 7 bước tiêu chuẩn:
    1. Gá lắp hộp nối và các khí cụ đóng cắt/điều khiển lên bảng điện.
    2. Lắp đặt hệ thống kẹp cáp định vị.
    3. Cắt dây, tuốt vỏ cách điện và luồn dây dẫn vào máng/ống.
    4. Cố định tuyến dây bằng bộ kẹp chuyên dụng.
    5. Đấu nối dây dẫn vào đầu cực khí cụ theo sơ đồ nguyên lý.
    6. Đo kiểm tra thông mạch, kiểm tra cách điện toàn mạch.
    7. Hoàn thiện, đóng nắp hộp nối và cấp nguồn chạy thử.
  • Phương pháp đánh giá chuẩn hóa:
    • Kiểm tra thường xuyên: 01 bài đánh giá vấn đáp đầu giờ hoặc bài kiểm tra viết/thực hành ngắn ($\le 30$ phút).
    • Kiểm tra định kỳ: 02 bài độc lập:
      • Bài số 1 (Lý thuyết): Kiểm tra nội dung Bài 3 (Máy nén, máy bơm, quạt gió), thời gian 45–60 phút.
      • Bài số 2 (Thực hành): Kiểm tra nội dung Bài 1 (Lắp mạch điều khiển động cơ), thời gian 60 phút.
    • Thi kết thúc môn học: Bài thi tích hợp lý thuyết và thực hành, thời gian từ 90 đến 120 phút.
  • Hướng dẫn tự học: Người học nghiên cứu trước sơ đồ giải thuật điều khiển trong giáo trình, chuẩn bị đề cương thảo luận nhóm và đối chiếu kết quả vận hành với bảng chức năng kiểm thử trước mỗi buổi thực hành.

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình Mô đun: Trang bị điện 2 được biên soạn bám sát khung chương trình đào tạo nghề hệ Cao đẳng ban hành năm 2022 của Trường Cao đẳng Dầu khí, cập nhật các yêu cầu kỹ thuật của hệ thống thiết bị công nghiệp hiện đại:

Khía cạnh Nội dung truyền thống Cập nhật & Tích hợp trong Giáo trình 2022
Công nghệ truyền động Hệ thống Máy phát - Động cơ (F-Đ) cơ khí cồng kềnh, tiếng ồn cao. Hệ truyền động Tiristo - Động cơ (T-Đ) bán dẫn gọn nhẹ, dải điều chỉnh $D = 100 \div 1000$, tích hợp phản hồi máy phát tốc FT.
Thiết bị chuyên dụng Sơ đồ nâng hạ cơ bản, thiếu thông số công nghệ luyện kim. Phân tích chi tiết bàn từ bốc hàng (giới hạn nhiệt độ Curie sắt từ $720^\circ\text{C}$), phanh đĩa 3 nam châm $120^\circ$, tiếp điện trônlây cứng/mềm.
Điều khiển thủy khí Khởi động trực tiếp bơm/quạt gây sụt áp và sốc áp lực. Cơ chế mở máy bơm ly tâm khi đóng van đẩy (giảm mômen về $0{,}2 \div 0{,}3 M_{\text{đm}}$), mạch kích từ mở máy không đồng bộ cho động cơ đồng bộ kéo quạt.
Tiêu chuẩn an toàn Kiểm tra đóng ngắt nguồn thông thường. Tích hợp biểu mẫu đo điện trở cách điện đa pha, đo tiếp địa PE, thử nghiệm tác động ngắt của thiết bị bảo vệ dòng rò RCD và nút dừng khẩn cấp E-STOP.

Tài liệu kết hợp chặt chẽ giữa tính toán giải tích lý thuyết và quy trình kiểm thử tại xưởng, cung cấp các dữ kiện thực tế phục vụ trực tiếp cho công tác thi công, lắp đặt và bảo dưỡng thiết bị điện.

Đối tượng sử dụng giáo trình (200-250 từ)

  • Sinh viên chuyên ngành: Dành cho sinh viên năm thứ hai hoặc năm thứ ba bậc Cao đẳng nghề thuộc các ngành Điện công nghiệp, Lắp đặt thiết bị điện (mô đun chuyên môn bắt buộc mã ELEI62158).
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành khối lượng kiến thức cơ bản từ các học phần: Mạch điện cơ bản (ELEI52033), An toàn điện (ELET5201), Mạch điện (ELEI53132), Khí cụ điện (ELEI53117), Đo lường điện (ELEI53115), Máy điện (ELEI56135) và Trang bị điện 1 (ELET55157).
  • Giảng viên chuyên ngành: Sử dụng làm giáo trình giảng dạy chính thức, tài liệu căn cứ để thiết kế giáo án tích hợp, xây dựng phiếu hướng dẫn thực hành và lập ngân hàng đề thi định kỳ/thi tốt nghiệp.
  • Kỹ thuật viên và cán bộ kỹ thuật: Tài liệu tham khảo hữu ích cho kỹ sư, kỹ thuật viên vận hành trạm bơm, hệ thống máy nén khí, cầu trục nhà xưởng và bảo trì mạng lưới truyền động điện tại các nhà máy công nghiệp, xí nghiệp chế biến và xưởng cơ khí.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với đối tượng nào?

Tài liệu được thiết kế chuyên biệt cho sinh viên bậc Cao đẳng nghề Lắp đặt thiết bị điện, Điện công nghiệp và kỹ thuật viên bảo trì hệ thống điều khiển - truyền động điện công nghiệp.

2. Cần chuẩn bị kiến thức nền tảng nào trước khi học mô đun này?

Người học cần nắm vững lý thuyết mạch điện xoay chiều/một chiều, nguyên lý vận hành máy điện (động cơ không đồng bộ, động cơ đồng bộ, động cơ một chiều), đặc tính đóng cắt của khí cụ điện và quy tắc an toàn điện cơ bản.

3. Điểm khác biệt của giáo trình này so với các tài liệu lý thuyết truyền động thông thường là gì?

Giáo trình tích hợp tỷ trọng thực hành lớn (29 giờ thực hành / 14 giờ lý thuyết), cung cấp trực tiếp các phiếu hướng dẫn đo lường an toàn (thông mạch tiếp địa PE, đo cách điện pha - đất, thử nghiệm RCD) và quy trình lắp đặt tủ điện tuần tự.

4. Làm sao để tự học và thực hành mô đun đạt hiệu quả cao?

Cần nghiên cứu kỹ sơ đồ nguyên lý mạch điều khiển trước buổi học, nắm vững vai trò bảo vệ của các tiếp điểm liên động ($K_{13}, K_{23}$) và rơ le nhiệt (OL1: 95-96), đồng thời thực hiện tuần tự 7 bước lắp ráp và kiểm tra đo lường trước khi cấp nguồn.

5. Có những tài liệu tham khảo chính thống nào kèm theo giáo trình?

Giáo trình trích dẫn và đối chiếu trực tiếp từ 5 tài liệu chuyên khảo:

  1. Trang bị điện - điện tử thiết bị công nghiệp dùng chung – Vũ Quang Hồi (NXB Giáo dục, 1996).
  2. Trang bị điện - điện tử công nghiệp – Vũ Quang Hồi (NXB Giáo dục, 2000).
  3. Trang bị điện – điện tử tự động hóa cầu trục và cần trục – Bùi Quốc Khánh, Hoàng Xuân Bình (NXB KHKT, 2006).
  4. Truyền động điện – Bùi Quốc Khánh, Nguyễn Thị Hiền, Nguyễn Văn Liễn (NXB KHKT, 2006).
  5. Giáo trình chuyên ngành điện tập 1, 2, 3, 4 – Nguyễn Đức Lợi (NXB Thống kê, 2001).

Kết luận (150 từ)

Giáo trình Mô đun: Trang bị điện 2 cung cấp hệ thống kiến thức toàn diện và quy trình kỹ thuật chuẩn xác về điều khiển động cơ, trang bị điện máy nâng vận chuyển, máy nén, máy bơm, quạt gió và các khâu bảo vệ liên động. Việc nắm vững nội dung mô đun giúp người học làm chủ nguyên lý vận hành, quy trình lắp đặt và phương pháp bảo trì các hệ thống truyền động điện trong môi trường sản xuất thực tế.

Lộ trình học tập khuyến nghị cho sinh viên: hoàn thành các môn cơ sở ngành $\rightarrow$ học tập tích hợp lý thuyết và thực hành Trang bị điện 2 $\rightarrow$ tham gia Thực tập sản xuất (ELEC54255) tại doanh nghiệp $\rightarrow$ thực hiện Khóa luận tốt nghiệp (ELEC63222). Người học nên kết hợp nghiên cứu giáo trình với việc thực hành trực tiếp trên các mô hình dầm cầu trục, trạm bơm nước và tham khảo các tài liệu chuyên ngành của Vũ Quang Hồi và Bùi Quốc Khánh để nâng cao năng lực chuyên môn.
