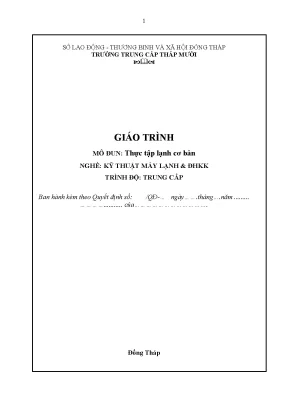

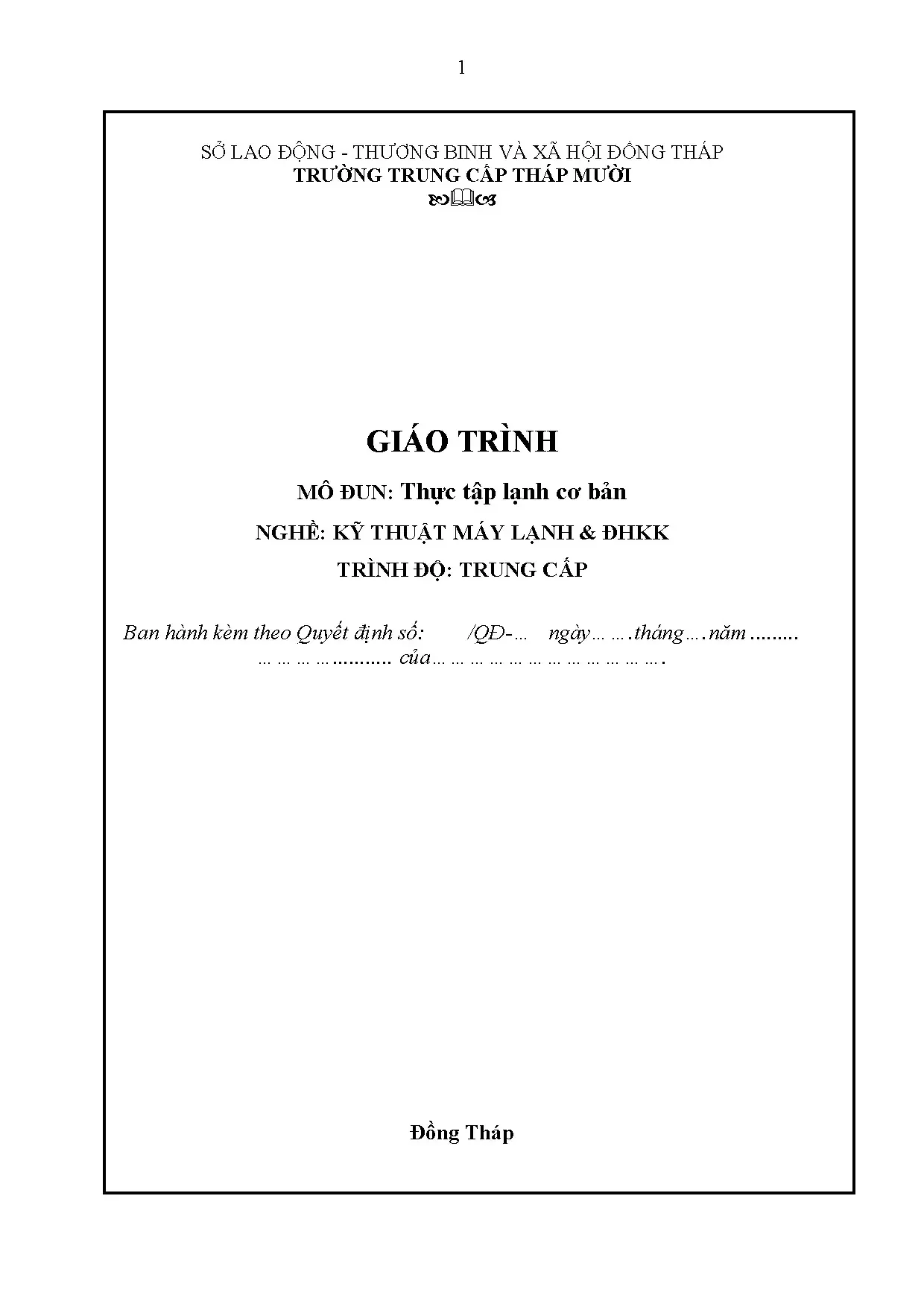

Đánh giá giáo trình mô đun: Thực tập lạnh cơ bản (Mã số: MĐ16)

Tổng quan về giáo trình

Giáo trình mô đun Thực tập lạnh cơ bản (Mã số: MĐ16) được biên soạn bởi Trường Trung cấp Tháp Mười phối hợp cùng tổ bộ môn Điện lạnh của các trường Cao đẳng và Trung cấp nghề trên địa bàn tỉnh Đồng Tháp, thuộc hệ thống tài liệu đào tạo nghề Kỹ thuật máy lạnh và Điều hòa không khí (ĐHKK) ở trình độ Trung cấp. Trong chương trình đào tạo, mô đun này giữ vị trí cầu nối chuyên môn cơ sở, được bố trí giảng dạy sau khi người học đã hoàn thành các môn học tiên quyết bao gồm: Cơ sở kỹ thuật nhiệt, Vật liệu điện lạnh và An toàn lao động điện lạnh. Nội dung của mô đun tạo nền tảng trực tiếp để sinh viên tiếp thu các học phần chuyên sâu tiếp theo như Hệ thống lạnh công nghiệp và Hệ thống lạnh điều hòa không khí trung tâm.

Mục tiêu học tập của giáo trình là trang bị cho người học hệ thống kiến thức về nguyên lý làm việc của các chu trình lạnh thông dụng, cấu tạo chi tiết và thông số vận hành của bốn thiết bị chính (máy nén, thiết bị ngưng tụ, thiết bị bay hơi, thiết bị tiết lưu), các thiết bị phụ trợ và thiết bị tự động hóa. Về mặt kỹ năng, giáo trình hướng tới việc chuẩn hóa các thao tác thực hành: nhận dạng, tháo lắp, bảo dưỡng, thay dầu máy nén; gia công đường ống đồng (cắt, uốn, loe, núc, nong ống tạo măng sông, hàn vẩy bạc); cân cáp, thử kín bằng khí nén, hút chân không, nạp môi chất lạnh và vận hành hoàn chỉnh mô hình máy lạnh cơ bản.

Cấu trúc giáo trình gồm 9 bài học được thiết kế theo cách tiếp cận tích hợp giữa lý thuyết kỹ thuật nhiệt - cơ khí và quy trình thao tác xưởng từng bước. Điểm đặc sắc của tài liệu là tính thực tế cao, phân tích trực tiếp cấu tạo cơ khí từ các dòng thiết bị công nghiệp và thương nghiệp phổ biến (máy nén hở Mycom, máy nén nửa kín Copeland, máy nén kín Tecumseh, máy nén trục vít Bitzer, máy nén xoắn ốc Trane; bình ngưng ống chùm giải nhiệt nước, tháp ngưng tụ, bình tách dầu, bình giữ mức tách lỏng).

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được triển khai qua 9 bài học có mối liên kết logic chặt chẽ:

  • Bài 1: Tổng quan về các loại máy lạnh thông dụng: Giới thiệu nguyên lý làm việc của hệ thống lạnh một cấp nén đơn giản; chu trình khô; chu trình có quá nhiệt hơi hút, quá lạnh lỏng và hồi nhiệt (chỉ định cho môi chất Frêôn); sơ đồ hai cấp nén làm mát trung gian một phần và toàn phần (ứng dụng cho môi chất Amoniac - $NH_3$).
  • Bài 2: Các loại máy nén lạnh: Trình bày vai trò, phân loại máy nén thể tích và động học; thông số đặc trưng ($V_{lt}, V_{tt}, \lambda, m, N_s, N_e, \varepsilon$); cấu tạo chi tiết máy nén pít-tông trượt (thân máy cacte, xilanh, pít-tông, xéc-măng, tay biên, trục khuỷu, cụm van hút - van đẩy); phân loại máy nén hở, nửa kín, kín; máy nén pít-tông quay (trục vít 1 trục và 2 trục vít, rô-to lăn, rô-to tấm trượt, rô-to xoắn ốc); kèm 4 bài tập thực hành tháo lắp, thay dầu.
  • Bài 3: Thiết bị ngưng tụ: Phân loại theo môi trường giải nhiệt (nước, không khí, nước kết hợp không khí); cấu tạo và nguyên lý bình ngưng ống chùm nằm ngang (cho $NH_3$ dùng ống thép áp lực C20, cho Frêôn dùng ống đồng có cánh), bình ngưng ống vỏ, ống lồng ống, dàn ngưng kiểu tưới, dàn ngưng bay hơi, thiết bị ngưng tụ tấm bản; quy trình bảo dưỡng và tẩy cáu cặn bằng hóa chất ($Na_2CO_3, NaOH$) hoặc cơ khí.
  • Bài 4: Thiết bị bay hơi: Phân loại theo môi trường làm lạnh và mức độ chứa dịch; cấu tạo bình bay hơi ống vỏ kiểu ngập dịch, dàn lạnh panen, dàn lạnh xương cá, dàn lạnh tấm bản; thiết bị bay hơi làm lạnh không khí đối lưu tự nhiên và cưỡng bức (FCU, AHU).
  • Bài 5: Thiết bị tiết lưu: Nguyên lý, vị trí lắp đặt và phạm vi ứng dụng của van tiết lưu nhiệt cân bằng trong, cân bằng ngoài, van tiết lưu tay, van tiết lưu tự động và ống mao dẫn (cáp phun).
  • Bài 6: Thiết bị phụ trong hệ thống lạnh: Cấu tạo, nguyên lý và vị trí lắp đặt của tháp giải nhiệt, bình tách dầu (kèm cơ chế hồi dầu), bình chứa cao áp, bình chứa hạ áp (tuần hoàn), bình chứa thu hồi, bình tách lỏng kiểu nón chắn / hồi nhiệt, bình trung gian đặt đứng ống xoắn ruột gà, bình tách khí không ngưng, phin sấy lọc, mắt ga, đầu chia lỏng, ống tiêu âm, van một chiều, van đảo chiều và van xả an toàn (relief valve).
  • Bài 7: Đường ống, vật liệu cách nhiệt, hút ẩm: Nhiệm vụ, tiêu chuẩn lựa chọn đường ống theo bảng biểu quy chuẩn; đặc tính các vật liệu cách nhiệt và vật liệu hút ẩm thông dụng trong kỹ thuật lạnh.
  • Bài 8: Các thiết bị tự động hóa hệ thống lạnh: Cấu tạo, nguyên lý, vị trí lắp đặt và phương pháp căn chỉnh của rơ le hiệu áp dầu, rơ le áp suất cao (HP), rơ le áp suất thấp (LP), rơ le nhiệt độ và rơ le áp suất nước.
  • Bài 9: Kết nối mô hình hệ thống máy lạnh: Đọc bản vẽ sơ đồ nguyên lý mạch điện và mạch lạnh; kỹ thuật gia công đường ống đồng; kỹ thuật cân cáp; quy trình thử kín bằng khí nén, hút chân không, nạp gas và chạy thử theo dõi thông số kỹ thuật.

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng nền tảng lý thuyết thông qua các nguyên lý nhiệt động học và cơ học chất lưu:

  1. Lý thuyết chu trình nhiệt động: Thiết lập các trạng thái của chu trình nén hơi trên đồ thị nhiệt động, bao gồm quá trình nén đoạn nhiệt đẳng entropy ($s = const$), quá trình thải nhiệt ngưng tụ đẳng áp ($p = const$), quá trình tiết lưu đẳng entanpi ($h = const$) và quá trình bay hơi thu nhiệt đẳng áp, đẳng nhiệt. Xác định định lượng độ quá nhiệt hơi hút ($\Delta t_{qn} = t_1 - t_0$) và độ quá lạnh lỏng ($\Delta t_{ql} = t_k - t_3$).
  2. Tính toán thông số máy nén: Xác định thể tích hút lý thuyết $V_{lt} = \frac{\pi d^2}{4} \cdot s \cdot z \cdot n$; thể tích hút thực tế $V_{tt} = \lambda \cdot V_{lt}$; phân tích hệ số cấp $\lambda$ dựa trên các tổn thất thể tích chết ($3 \div 5%$), tổn thất tiết lưu qua lá van clape, tổn thất do nung nóng hơi hút và rò rỉ xéc-măng; tính toán năng suất khối lượng $m = \frac{V_{tt}}{v}$, công nén đoạn nhiệt $N_s = m(h_2 - h_1)$ và hệ số làm lạnh lý thuyết $\varepsilon = \frac{q_0}{l}$.
  3. Truyền nhiệt trong thiết bị trao đổi nhiệt: Các chỉ số truyền nhiệt thực nghiệm trên bình ngưng ống chùm nằm ngang như mật độ dòng nhiệt $q = 3000 \div 6000\text{ W/m}^2$, hệ số truyền nhiệt $k = 800 \div 1000\text{ W/m}^2\text{K}$, độ chênh nhiệt độ trung bình $\Delta t = 5 \div 6\text{ K}$, và suất tiêu hao kim loại $40 \div 45\text{ kg/m}^2$.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Thao tác thành thạo quy trình tháo lắp 16 bước máy nén pít-tông trượt, căn chỉnh khe hở bạc lót tay biên, thay dầu bôi trơn máy nén hở và nửa kín; tháo lắp máy nén trục vít; gia công đường ống đồng (cắt, uốn, loe, núc, nong ống tạo măng sông, hàn ống bằng que hàn vẩy bạc); thao tác cân cáp đúng trở lực kỹ thuật.
  • Kỹ năng phân tích (Analytical skills): Đọc và phân tích bản vẽ sơ đồ nguyên lý hệ thống điện - lạnh; nhận biết và phân tích nguyên nhân sự cố thiết bị (hiện tượng va đập thủy lực, áp suất ngưng tụ tăng cao do lọt khí không ngưng hoặc bám cặn bề mặt ống, dầu bôi trơn bị đặc ở nhiệt độ $-40^\circ\text{C}$ trong bình trung gian); tính toán kiểm tra thông số dòng điện định mức và nhiệt độ làm việc.
  • Kỹ năng thực hành tổng hợp (Practical competencies): Quy trình lắp ráp hoàn chỉnh mô hình máy lạnh: thổi sạch hệ thống, thử kín bằng khí nén, hút chân không đạt độ sâu yêu cầu, nạp gas lỏng/hơi đúng quy trình kỹ thuật cho tủ lạnh và máy lạnh thương nghiệp, căn chỉnh các rơ le bảo vệ áp suất và hiệu áp dầu.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng phương pháp sư phạm tích hợp (modular competency-based training), kết hợp chặt chẽ giữa phần thuyết minh lý thuyết cấu tạo cơ khí với các bài thực hành định hình kỹ năng thao tác xưởng. Mỗi nhóm thiết bị đều đi kèm bản vẽ mặt cắt cấu tạo chi tiết, phân tích ưu nhược điểm kỹ thuật và bảng hướng dẫn thực hành theo trình tự logic.

Hệ thống bài tập thực hành được chuẩn hóa thành các quy trình từng bước cụ thể. Điển hình tại Bài 2, giáo trình đưa ra 4 bài tập thực hành trọng tâm:

  1. Bài tập 1: Quy trình 16 bước tháo, kiểm tra và lắp ráp chi tiết máy nén pít-tông trượt.
  2. Bài tập 2: Quy trình thay dầu máy nén pít-tông và vận hành đo dòng điện.
  3. Bài tập 3: Quy trình 14 bước tháo lắp, kiểm tra cặp trục vít và thay dầu máy nén pít-tông quay.
  4. Bài tập 4: Quy trình vận hành, tháo lắp máy nén tuabin.

Song song với quy trình thao tác, giáo trình tích hợp các bảng tổng hợp "Sai hỏng thường gặp, nguyên nhân và biện pháp khắc phục" (như lỗi tuôn ren bulông do dùng sai cờ lê/tuýp, lỗi trầy xước xilanh - pít-tông do vật sắc nhọn, lỗi kẹt cơ cấu chuyển động sau khi lắp). Cuối mỗi bài học là hệ thống bài tập ứng dụng về nhà và bài tập mở rộng tại xưởng (như thiết kế quy trình tháo lắp lốc kín tủ lạnh gia đình, lập quy trình vệ sinh bình ngưng).

Phương pháp đánh giá kết quả học tập dựa trên việc kiểm tra định lượng: độ kín của hệ thống khi thử áp lực khí nén, độ chân không duy trì sau quá trình hút chân không, độ chính xác của mối hàn vẩy bạc, sự ổn định của dòng điện động cơ khi chạy thử và mức độ tuân thủ quy trình an toàn lao động, vệ sinh công nghiệp. Người học tự học thông qua việc đối chiếu sơ đồ nguyên lý với thiết bị thực tế trên mô hình xưởng và giải quyết các câu hỏi tình huống kỹ thuật nêu trong giáo trình.

Điểm nổi bật và cập nhật

  • Tính hệ thống về công nghệ máy nén: Giáo trình khảo sát toàn diện từ các dòng máy nén pít-tông hở truyền thống (Mycom Nhật Bản, máy nén do Nhà máy chế tạo thiết bị lạnh Long Biên và Bộ Cơ khí Luyện kim sản xuất từ năm 1971) đến các dòng máy nén nửa kín hiện đại (Copeland - Mỹ), máy nén kín hoàn toàn (Tecumseh dòng CL 2 xilanh công suất $10,6 \div 21\text{ kW}$), máy nén trục vít công nghiệp (Bitzer CHLB Đức với dải lưu lượng $84 \div 5000\text{ m}^3\text{/h}$) và máy nén rô-to xoắn ốc (Trane - Mỹ).
  • Phân hóa giải pháp kỹ thuật theo môi chất lạnh: Phân tích sự khác biệt bản chất giữa hệ thống sử dụng môi chất Frêôn (R12, R22, R502) và môi chất Amoniac ($NH_3$). Cụ thể: $NH_3$ dẫn điện và ăn mòn đồng nên chỉ sử dụng cho máy nén hở và dàn trao đổi nhiệt bằng ống thép áp lực C20; Frêôn không dẫn điện nên cho phép đặt động cơ ngập trong môi chất ở máy nén kín/nửa kín và sử dụng ống đồng có cánh để tăng cường trao đổi nhiệt. Chu trình hồi nhiệt được chứng minh chỉ áp dụng hiệu quả cho Frêôn, không dùng cho $NH_3$ do hiệu suất kém.
  • Liên hệ thực tế sản xuất và xử lý sự cố công nghiệp: Tài liệu hướng dẫn chi tiết các kỹ thuật bảo dưỡng xưởng: cơ chế an toàn của cụm lồng van xả có lò xo đàn hồi nhằm giải tỏa áp suất khi xảy ra hiện tượng va đập thủy lực; quy trình tẩy cặn bình ngưng bằng hóa chất $Na_2CO_3, NaOH$ kết hợp vệ sinh cơ khí; kỹ thuật phân phối dòng nước nhiều pass trong bình ngưng ống chùm; phương pháp xả khí không ngưng để ổn định áp suất cao áp.

Đối tượng sử dụng giáo trình

  • Sinh viên và học viên đào tạo nghề: Phục vụ trực tiếp cho học sinh, sinh viên trình độ Trung cấp và Cao đẳng nghề chuyên ngành Kỹ thuật máy lạnh và Điều hòa không khí.
  • Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành khối kiến thức cơ sở ngành gồm: Cơ sở kỹ thuật nhiệt (hiểu các định luật nhiệt động, chu trình Carno, bảng tra trạng thái hơi bão hòa), Vật liệu điện lạnh (tính chất kim loại, đồng, thép, dầu nhờn bôi trơn, vật liệu cách nhiệt polyurethane/polystyrene, chất hút ẩm silicagel) và An toàn lao động điện lạnh (quy tắc an toàn điện, an toàn bình chứa chịu áp lực cao).
  • Giảng viên chuyên ngành: Sử dụng giáo trình làm tài liệu chuẩn để soạn giáo án lý thuyết chuyên ngành, xây dựng bảng kiểm kỹ năng thực hành (skill checklists) và thiết kế bài thi đánh giá kỹ năng nghề bậc 2/5 và 3/5.
  • Kỹ thuật viên thực tế: Tài liệu là nguồn tra cứu kỹ thuật hữu ích cho kỹ thuật viên bảo trì hệ thống điều hòa cục bộ, thợ kỹ thuật sửa chữa tủ lạnh, máy lạnh thương nghiệp và công nhân vận hành hệ thống kho lạnh công nghiệp.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được thiết kế cho học sinh, sinh viên hệ Trung cấp và Cao đẳng nghề ngành Kỹ thuật máy lạnh và Điều hòa không khí; đồng thời phù hợp cho kỹ thuật viên xưởng điện lạnh cần củng cố quy trình tháo lắp, bảo dưỡng và vận hành hệ thống máy lạnh cơ bản.

2. Cần kiến thức nền nào để học?

Người học bắt buộc phải hoàn thành ba môn học nền tảng: Cơ sở kỹ thuật nhiệt, Vật liệu điện lạnh và An toàn lao động điện lạnh để có thể hiểu được các chu trình nhiệt động, tính chất vật liệu ống đồng/thép, môi chất lạnh và quy chuẩn thao tác an toàn áp lực.

3. Điểm khác biệt với giáo trình khác?

Tài liệu tập trung sâu vào kỹ năng thực hành cơ khí - điện lạnh với các quy trình tháo lắp thiết bị cụ thể từng bước (quy trình 16 bước máy nén pít-tông, quy trình tháo trục vít), cung cấp bảng phân tích nguyên nhân sai hỏng thực tế và hướng dẫn chi tiết kỹ thuật gia công ống, cân cáp, hút chân không, nạp gas trên mô hình hoàn chỉnh.

4. Làm sao để tự học hiệu quả?

Người học nên kết hợp việc nghiên cứu sơ đồ chu trình nhiệt động và bản vẽ mặt cắt cấu tạo với việc quan sát, thao tác trực tiếp trên các mô hình máy nén cắt bổ và xưởng thực tập; đồng thời hoàn thành các bài tập ứng dụng về nhà và bảng tra cứu lỗi kỹ thuật ở cuối mỗi bài.

5. Có tài liệu bổ trợ nào kèm theo?

Đi kèm với giáo trình là hệ thống bản vẽ sơ đồ nguyên lý mạch điện - mạch lạnh của mô hình thực hành máy lạnh, các bảng thông số kỹ thuật máy nén công nghiệp (như bảng thông số máy nén Mycom, Copeland, Tecumseh, Bitzer) và danh mục dụng cụ xưởng chuẩn hóa (bộ loe ống, que hàn vẩy bạc, máy hút chân không, đồng hồ đo gas).

Kết luận

Giáo trình mô đun Thực tập lạnh cơ bản (MĐ16) là tài liệu đào tạo nghề chuẩn mực, hệ thống hóa đầy đủ cấu tạo, nguyên lý và quy trình công nghệ của các thiết bị chính, thiết bị phụ và thiết bị tự động trong hệ thống lạnh công nghiệp và dân dụng.

Lộ trình học tập khuyến nghị bắt đầu từ việc nắm vững nguyên lý chu trình một cấp/hai cấp (Bài 1), nghiên cứu sâu cấu tạo cơ khí và thao tác tháo lắp 4 thiết bị chính cùng các thiết bị phụ (Bài 2 đến Bài 6), sau đó hoàn thiện kỹ năng gia công đường ống, cân cáp, thử kín, nạp gas và vận hành mô hình tích hợp (Bài 7 đến Bài 9). Hoàn thành mô đun này, người học có đủ năng lực chuyên môn để tiếp tục nghiên cứu các mô đun chuyên sâu về Hệ thống lạnh công nghiệp và Hệ thống điều hòa không khí trung tâm.
