TỔNG QUAN HỌC THUẬT: GIÁO TRÌNH THỰC TẬP ĐỘNG CƠ F1

Tổng quan về giáo trình (250-300 từ)

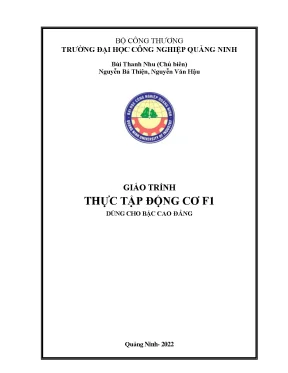

Giáo trình Thực tập Động cơ F1 dùng cho bậc Cao đẳng do Trường Đại học Công nghiệp Quảng Ninh (Bộ Công Thương) tổ chức biên soạn và nghiệm thu xuất bản năm 2022. Tài liệu được nhóm cán bộ giảng dạy thuộc Bộ môn Cơ khí Ô tô thực hiện dưới sự chủ biên của TS. Bùi Thanh Nhu, cùng sự tham gia biên soạn của ThS. Nguyễn Bá Thiện và ThS. Nguyễn Văn Hậu.

Trong chương trình đào tạo Cử nhân và Kỹ sư ngành Công nghệ Kỹ thuật Ô tô, giáo trình đảm nhận vai trò tài liệu giảng dạy học phần thực hành - thực tập cơ sở chuyên ngành cốt lõi. Mục tiêu đào tạo của tài liệu tập trung trang bị cho người học quy trình công nghệ tháo lắp, kỹ thuật nhận biết và chẩn đoán hư hỏng, phương pháp phục hồi, sửa chữa và thay thế các cụm chi tiết trên động cơ đốt trong; đồng thời phát triển năng lực phân tích nguyên nhân hư hỏng của các kết cấu động cơ trên các dòng phương tiện cơ giới hiện hành.

Cấu trúc giáo trình được xây dựng theo phương pháp tiếp cận quy trình công nghệ thực tế: mở đầu bằng hệ thống nội quy an toàn xưởng cơ khí và quy chuẩn vận hành thiết bị nâng hạ, tiếp nối bằng hệ thống lý thuyết sửa chữa - đo kiểm tổng quát, sau đó đi sâu vào quy trình tháo lắp, kiểm tu và phục hồi từng cụm tổng thành cụ thể (như cơ cấu trục khuỷu - thanh truyền, nắp máy). Điểm đặc sắc của tài liệu là tính định lượng kỹ thuật cao, gắn liền các bước thao tác với thông số hình học, lực siết và dung sai đo lường thực tế trên nhiều mẫu động cơ như Toyota, Ford, Komatsu, Zil 130, Gaz 69 và Mercedes-Benz 220.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương và chủ đề chính

Cấu trúc nội dung giáo trình được phân công biên soạn theo các mảng chuyên môn kỹ thuật:

  • Bài mở đầu: Nội quy xưởng thực hành: Thiết lập hệ thống 8 điều nội quy an toàn chung, 4 điều an toàn phòng cháy chữa cháy, an toàn sử dụng dụng cụ/máy công cụ, kỹ thuật an toàn khi làm việc dưới gầm xe, an toàn điện - ắc quy; quy trình vận hành kỹ thuật cầu nâng cắt kéo (4 bước), cầu nâng 2 trụ (nguyên tắc vận hành, quy trình nâng hạ, bảo dưỡng xích tải/cáp định kỳ) và máy nén khí công nghiệp.
  • Chương 1: Lý thuyết chung về sửa chữa, sử dụng dụng cụ tháo lắp trong sửa chữa ôtô (TS. Bùi Thanh Nhu biên soạn): Khái quát các dạng hư hỏng cơ học và nhiệt; phân tích biểu đồ quy luật mài mòn chi tiết máy; các phương pháp phục hồi (gia công cơ khí, hàn đắp, phun kim loại, dán nhựa, cấy chốt, vá táp, cạo rà); phương pháp tổ chức sửa chữa (sửa chữa hoàn chỉnh, sửa chữa dây chuyền theo từng chiếc hoặc theo tổng thành); hệ thống phân cấp bảo dưỡng kỹ thuật (BD ngày, BD1, BD2, BD3); sơ đồ quy trình công nghệ sửa chữa ô tô (Hình 1-2); trình tự tháo rã động cơ; vệ sinh công nghiệp và phân loại chi tiết (3 nhóm); công nghệ chế tạo đệm làm kín; kỹ thuật mài sửa dao cạo (dao phẳng, thẳng, tam giác, cong); phương pháp sử dụng dụng cụ tháo lắp chuyên dụng và thiết bị đo kiểm chính xác (panme, thước cặp, đồng hồ so).
  • Chương 2: Sửa chữa cơ cấu trục khuỷu - thanh truyền (TS. Bùi Thanh Nhu và ThS. Nguyễn Văn Hậu biên soạn): Đi sâu vào quy trình công nghệ tháo, vệ sinh, kiểm tra rạn nứt/độ phẳng, sửa chữa cạo rà/mài phẳng và quy tắc siết bulông nắp máy theo định mức kỹ thuật trên các dòng động cơ cụ thể.
  • Chương 3 & Chương 4 (ThS. Nguyễn Bá Thiện biên soạn) và Chương 5 (TS. Bùi Thanh Nhu, ThS. Nguyễn Văn Hậu biên soạn): Hoàn thiện quy trình kiểm tu, phục hồi các cụm chi tiết chuyển động, hệ thống phân phối khí và các hệ thống phụ trợ của động cơ.

Progression logic của giáo trình tuân thủ nghiêm ngặt tiến trình công nghệ cơ khí: từ thiết lập môi trường an toàn và nắm vững dụng cụ đo lường $\rightarrow$ tháo rã tuần tự từ ngoài vào trong $\rightarrow$ làm sạch hóa - cơ học $\rightarrow$ đo kiểm chẩn đoán sai lệch hình học $\rightarrow$ phân loại và áp dụng giải pháp phục hồi $\rightarrow$ lắp ráp đồng bộ và kiểm chuẩn mômen siết.

Kiến thức nền tảng được xây dựng

Giáo trình cung cấp các cơ sở lý thuyết và nguyên lý kỹ thuật gồm:

  • Quy luật mài mòn chi tiết máy: Phân tích đường cong mài mòn qua 3 giai đoạn: Giai đoạn chạy rà ($t_1$, đoạn AB trên biểu đồ) có tốc độ mài mòn cao để san phẳng mấp mô bề mặt ban đầu; Giai đoạn sử dụng ($t_2$, đoạn BC) có độ dốc mài mòn ổn định, mang lại hiệu quả kinh tế cao nhất; Giai đoạn phá hủy ($t_3$, đoạn CD) với khe hở tăng vọt, trong đó điểm C xác định giới hạn mòn bắt buộc phải sửa chữa.
  • Hệ thống phân cấp bảo dưỡng định kỳ: Quy chuẩn chu kỳ đối với ô tô (BD ngày, BD1: 800–1.000 km, BD2: 1.000–6.000 km, BD3: 12.000 km, bảo dưỡng mùa) và máy kéo (BD ngày, BD1: 60h, BD2: 120h, BD3: 480–960h).
  • Nguyên lý công nghệ phục hồi cơ khí: Phương pháp gia công sửa đổi kích thước (hạ cốt trục khuỷu, doa xilanh); phương pháp thêm chi tiết (ép ống lót xilanh); công nghệ hàn phục hồi vỏ máy/thân động cơ với yêu cầu que hàn đồng nhất; công nghệ phun kim loại phục hồi cổ trục; phương pháp cấy chốt và vá táp vỏ hộp số/vỏ cầu.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Vận hành thành thạo thiết bị nâng hạ (cầu nâng 2 trụ, cầu nâng cắt kéo, pa lăng), máy nén khí; thực hiện chuẩn xác thao tác tháo lắp động cơ bằng dụng cụ chuyên dụng (vam rút/đẩy, tròng 12 cạnh, clê lực, tuốc nơ vít đóng, trục bậc); kỹ thuật mài sửa dao cạo và cạo rà mặt phẳng kim loại.
  • Kỹ năng phân tích (Analytical skills): Khảo sát, nhận diện các dạng hư hỏng (mài mòn, gãy, cào xước, nứt vỡ, biến dạng nhiệt); phân tích độc tính khí thải ($\text{CO}$, $\text{NO}_x$, $\text{SO}_2$, chì); phân loại chi tiết sau tháo rã thành 3 nhóm kỹ thuật: nhóm tái sử dụng trực tiếp, nhóm cần phục hồi sửa chữa, nhóm loại bỏ vào kho phế liệu.
  • Năng lực đo kiểm thực hành (Practical competencies): Sử dụng chính xác thước cặp, đồng hồ so kiểm tra độ côn/độ ôvan và panme đo ngoài (độ chính xác 0,01 mm); kiểm tra độ cong vênh nắp máy bằng thước phẳng kết hợp căn lá hoặc kiểm tra vết tiếp xúc bằng bàn máp và bột màu; kiểm tra vết rạn nứt nắp máy bằng phương pháp thẩm thấu sơn màu hoặc dầu nhờn kết hợp bột màu.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình áp dụng phương pháp sư phạm thực hành tích hợp (Integrated Practical Pedagogy), kết hợp giữa lý thuyết công nghệ sửa chữa với thao tác trực tiếp trên các dòng động cơ mẫu (Toyota, Ford, Komatsu, Zil 130). Quy trình giảng dạy được chuẩn hóa qua các bảng hướng dẫn công việc, sơ đồ quy trình công nghệ tổng quát (QTCN) và hình vẽ minh họa vị trí tháo lắp.

Hệ thống bài tập thực hành được thiết kế bám sát từng nhiệm vụ cụ thể tại xưởng:

  • Thực hành chế tạo đệm làm kín: Quy trình 3 bước (Bảng 1-1) từ làm sạch bề mặt, lấy dấu bằng bột màu/mũi vạch trên vật liệu bìa, cao su, nhôm đến cắt đột định hình.
  • Thực hành gia công cạo sửa dao cạo và nắp máy: Thao tác mài sắc 4 loại dao cạo (mũi thẳng, mũi phẳng, mũi tam giác ở góc $45^\circ$, mũi cong) trên đá mài và mài nghiền bằng đá hạt mịn; thao tác cạo thô ($4-5\text{ mm}$) và cạo tinh ($2-3\text{ mm}$) mặt nắp máy theo hướng nghiêng $45^\circ$ so với tâm dọc.
  • Thực hành tháo rã đặc thù: Kỹ thuật ngâm piston trong nước/dầu nóng ở nhiệt độ $80^\circ\text{C} - 85^\circ\text{C}$ để tháo chốt piston nhẹ nhàng, tránh nứt vỡ kim loại và hỏng bạc lót.

Phương pháp đánh giá học phần dựa trên các chỉ tiêu định lượng nghiêm ngặt:

  • Độ phẳng bề mặt lắp ghép nắp máy: sai lệch cho phép không vượt quá $0,1\text{ mm}/100\text{ mm}$ chiều dài (đối với động cơ Toyota không quá $0,2\text{ mm}$; mặt bích ống góp không quá $0,3\text{ mm}$).
  • Đánh giá vết tiếp xúc bột màu trên bàn máp: diện tích tiếp xúc phân bố đều phải đạt từ $90%$ trở lên.
  • Đánh giá thể tích buồng đốt sau mài phẳng: bắt buộc duy trì lớn hơn $95%$ thể tích ban đầu để đảm bảo tỷ số nén và công suất danh định.

Hướng dẫn tự học yêu cầu học viên nắm vững quy trình an toàn lao động xưởng (đứng trên đế cách điện, trang bị bảo hộ, kiểm tra dây tiếp đất), tự lập bảng kiểm soát tháo rã chi tiết và tuân thủ tuyệt đối quy tắc nới lỏng/siết bulông nắp máy đối xứng từ giữa ra hai đầu.

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình tích hợp các quy chuẩn công nghiệp và kỹ thuật sửa chữa thực tế phục vụ trực tiếp cho hoạt động bảo dưỡng phương tiện:

  • Cập nhật quy chuẩn an toàn và môi trường xưởng: Phân tích chi tiết cơ chế gây độc của nhiên liệu chứa hợp chất tetraetyl chì và các thành phần khí xả động cơ ($\text{CO}$ kết hợp hemoglobin ngăn cản oxy, $\text{NO}_x$ gây tổn thương niêm mạc hô hấp và mưa axit, muội than, $\text{SO}_2$), từ đó quy định bắt buộc về hệ thống thông gió cưỡng bức và trang thiết bị an toàn xưởng.
  • Thông số kỹ thuật định lượng chi tiết cho từng dòng xe: Giáo trình cung cấp thông số lực siết bulông nắp máy thực tế cho nhiều thế hệ động cơ:
    • Động cơ Gaz 69: lực siết $6,5 - 7\text{ kG.m}$.
    • Động cơ Toyota: lực siết $5 - 7\text{ kG.m}$ kết hợp quy tắc siết thêm góc $90^\circ$.
    • Động cơ du lịch Mercedes-Benz 220: quy trình siết 3 giai đoạn (giai đoạn 1: $4\text{ kG.m}$, giai đoạn 2: $6\text{ kG.m}$, sau khi xe chạy thử tối đa $20\text{ km}$ siết hoàn thiện $8\text{ kG.m}$ đối với nắp máy bằng gang hoặc $9\text{ kG.m}$ đối với nắp máy bằng hợp kim nhẹ).
  • Tổng hợp công nghệ phục hồi tiên tiến: Bên cạnh gia công cơ khí truyền thống, giáo trình đưa vào các phương pháp hiện đại như dán dính vết nứt bằng nhựa polymer chịu nhiệt, phun phủ kim loại bằng khí nén phục hồi bề mặt cổ trục khuỷu/piston bơm cao áp, phương pháp cấy chốt và vá táp đinh tán có lớp đệm làm kín cho các chi tiết dạng hộp.

Đối tượng sử dụng giáo trình (200-250 từ)

  • Sinh viên chuyên ngành: Tài liệu được biên soạn phục vụ trực tiếp cho sinh viên bậc Cao đẳng và Đại học ngành Công nghệ Kỹ thuật Ô tô, Kỹ thuật Cơ khí Động lực trong các học phần Thực tập Động cơ, Thực hành Bảo dưỡng và Sửa chữa Ô tô.
  • Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành các học phần cơ sở khối ngành gồm: Vẽ kỹ thuật cơ khí, Dung sai và kỹ thuật đo lường, Vật liệu học và xử lý nhiệt, Lý thuyết Động cơ đốt trong, Cấu tạo Ô tô.
  • Giảng viên và cán bộ hướng dẫn thực hành: Sử dụng làm tài liệu giảng dạy, thiết kế bài tập thực hành xưởng, lập phiếu hướng dẫn công việc (Job card), xây dựng bảng định mức đánh giá kỹ năng nghề và kiểm soát an toàn lao động trong xưởng thực hành Cơ khí - Ô tô.
  • Kỹ thuật viên và thợ sửa chữa: Dùng làm tài liệu tham khảo kỹ thuật tại các trạm bảo dưỡng, xưởng sửa chữa ô tô - máy kéo để tra cứu quy trình công nghệ tháo lắp chuẩn, phương pháp kiểm tu và các thông số dung sai lắp ghép, lực siết bulông tiêu chuẩn.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với đối tượng người học nào?
Tài liệu được thiết kế chuyên biệt cho sinh viên bậc Cao đẳng và Đại học chuyên ngành Công nghệ Kỹ thuật Ô tô; đồng thời phù hợp cho kỹ thuật viên cơ khí động lực cần chuẩn hóa quy trình tháo lắp, đo kiểm và sửa chữa động cơ đốt trong.

2. Cần chuẩn bị những kiến thức nền tảng nào trước khi học giáo trình?
Người học cần nắm vững kiến thức về cấu tạo động cơ đốt trong, nguyên lý đo lường dung sai cơ khí, vật liệu cơ khí và các quy định an toàn lao động cơ bản trong môi trường sản xuất.

3. Điểm khác biệt cốt lõi về mặt kỹ thuật của giáo trình là gì?
Giáo trình mô tả chi tiết từng bước công nghệ tháo rã cơ học, trình tự thao tác trên từng loại dụng cụ chuyên dùng, tích hợp biểu đồ quy luật mài mòn chi tiết (đoạn OA-AB-BC-CD) và cung cấp bảng thông số lực siết, dung sai kiểm tra độ phẳng nắp máy cụ thể trên nhiều dòng xe thực tế.

4. Làm thế nào để tự học và thực hành hiệu quả theo giáo trình?
Học viên cần đối chiếu lý thuyết với sơ đồ quy trình công nghệ sửa chữa ô tô (Hình 1-2), luyện tập kỹ năng sử dụng dụng cụ đo chính xác (panme, đồng hồ so, căn lá), tuân thủ đúng trình tự thao tác đối xứng khi tháo/lắp bulông và chấp hành nghiêm ngặt các quy định an toàn PCCC, an toàn thiết bị nâng hạ.

5. Giáo trình yêu cầu những trang thiết bị và dụng cụ thực hành nào kèm theo?
Cần có xưởng thực hành trang bị: các cụm động cơ mẫu (Toyota, Ford, Komatsu, Zil 130); thiết bị nâng hạ (cầu nâng 2 trụ, cầu nâng cắt kéo); máy nén khí; dụng cụ tháo lắp (clê lực, vam, trục bậc); thiết bị đo kiểm (panme, thước cặp, đồng hồ so, thước phẳng, căn lá, bàn máp và bột màu chuyên dụng).

Kết luận (150 từ)

Giáo trình Thực tập Động cơ F1 (Trường Đại học Công nghiệp Quảng Ninh, 2022) xác lập hệ thống tài liệu hướng dẫn thực hành cơ khí động lực mang tính chuẩn mực và hệ thống. Giá trị cốt lõi của tài liệu thể hiện ở sự kết hợp chặt chẽ giữa nguyên lý hao mòn cơ học, tiêu chuẩn an toàn công nghiệp và các bước công nghệ kiểm tu, sửa chữa, lắp ráp động cơ có định lượng thông số chính xác.

Lộ trình học tập khuyến nghị cho sinh viên bao gồm: làm chủ quy chuẩn an toàn và thiết bị xưởng $\rightarrow$ thực hành đo kiểm dung sai hình học và sử dụng dụng cụ cơ khí $\rightarrow$ thực hiện quy trình tháo rã, vệ sinh, phân loại chi tiết $\rightarrow$ gia công phục hồi bề mặt $\rightarrow$ lắp ráp hoàn thiện và kiểm tra lực siết danh định. Người học nên kết hợp giáo trình với sổ tay thông số kỹ thuật (Service Manual) của từng dòng xe cụ thể để tối ưu hóa năng lực thực hành nghề nghiệp.
