Tổng quan về giáo trình

Giáo trình Thực tập điện – khí nén (Mã số môn học: MH22) là tài liệu học tập chuyên môn thuộc hệ thống chương trình đào tạo trình độ cao đẳng ngành Công nghệ Kỹ thuật Điện – Điện tử, do Trường Cao đẳng Vinatex TP.HCM (trực thuộc Bộ Công Thương) ban hành năm 2019. Tài liệu được biên soạn bởi tập thể tác giả gồm ông Ngô Xuân Phú và ông Hàn Ngọc Trung, có sự đóng góp ý kiến và hoàn thiện chuyên môn từ tập thể giảng viên Khoa Cơ điện của nhà trường.

Trong chương trình đào tạo, môn học có vị trí bắt buộc, được bố trí giảng dạy sau khi sinh viên đã hoàn thành môn học tiên quyết là Thực tập điện cơ bản. Thời lượng toàn bộ môn học gồm 60 giờ, trong đó phân bổ 0 giờ lý thuyết thuần túy, 55 giờ dành cho thí nghiệm, thảo luận, bài tập thực hành và 5 giờ dành cho công tác kiểm tra, đánh giá định kỳ.

Mục tiêu học tập (learning outcomes) của giáo trình được xác định trên ba phương diện cụ thể:

  • Kiến thức: Trình bày được kiến thức công nghệ về các thiết bị điện – khí nén; nắm vững phương pháp vận hành và tính toán các thiết bị liên quan trong hệ thống.
  • Kỹ năng: Thực hiện thuần thục thao tác lắp ráp, ứng dụng các phần tử điều khiển điện khí nén và thiết kế được các mạch điều khiển khí nén ứng dụng trong công nghiệp.
  • Năng lực tự chủ và trách nhiệm: Nhận thức được giá trị khoa học kỹ thuật của môn học; rèn luyện phương pháp tư duy kỹ thuật, tính cẩn thận, ý thức an toàn công nghiệp, phát huy tính chủ động và tích cực trong môi trường làm việc kỹ thuật.

Cấu trúc giáo trình được tiếp cận hoàn toàn theo mô hình thực hành chuyên môn hóa. Nội dung được chia thành 6 bài học thực hành tương ứng với 6 cụm mạch điều khiển tiêu biểu. Mỗi bài học được chuẩn hóa thống nhất theo quy trình 4 giai đoạn logic kỹ thuật: Thiết kế mạch điều khiển $\rightarrow$ Chọn lựa các phần tử $\rightarrow$ Lắp ráp mạch thực tế $\rightarrow$ Vận hành và phân tích hoạt động.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình gồm 6 bài học thực hành chuyên sâu (mỗi bài có thời lượng 10 giờ), xây dựng từ các mạch điều khiển cơ bản đến các hệ thống chấp hành tự động phức hợp:

  • Bài 1: Điều khiển xy lanh trục đơn tác động đơn bằng van solenoid 3/2 (10 giờ) Nội dung tập trung vào hệ thống điều khiển nguồn đơn. Sinh viên thiết kế và lắp ráp mạch khí nén sử dụng van đảo chiều 3/2 (tác động bằng cuộn hút điện từ - solenoid kết hợp van phụ trợ khí nén), vận hành cơ cấu xy lanh tác động đơn có lò xo hồi vị, kết nối nguồn DC 24V qua nút nhấn SW-1.
  • Bài 2: Điều khiển xy lanh trục đơn tác động kép bằng van solenoid 5/2 (10 giờ) Nội dung chuyển dịch sang đối tượng chấp hành là xy lanh tác động hai chiều (tác động kép). Trọng tâm là việc ứng dụng van đảo chiều 5/2 điều khiển bằng solenoid, kết hợp bộ đôi van tiết lưu một chiều để kiểm soát lưu lượng xả và tốc độ chuyển động của piston.
  • Bài 3: Điều khiển xy lanh trục đơn tác động kép bằng van solenoid 5/3 (10 giờ) Nội dung mở rộng khả năng điều khiển vị trí của xy lanh kép thông qua van 5/3 với hai cuộn solenoid điều khiển hai phía ($X$ và $Y$), kết hợp mạch điện hai nút nhấn riêng biệt (SW-1, SW-2) và hệ thống đèn báo hiển thị (Lap-1, Lap-2).
  • Bài 4: Điều khiển dừng pít tông ở vị trí công tắc hành trình (10 giờ) Giới thiệu kỹ thuật xử lý tín hiệu phản hồi vị trí. Bài học tích hợp hai công tắc hành trình điện cơ ($S1$, $S2$) cùng hệ thống rơle trung gian để tự động ngắt điện cuộn solenoid khi piston đạt tới vị trí cữ chặn mong muốn.
  • Bài 5: Điều khiển khoảng chuyển động của pít tông bằng công tắc hành trình (10 giờ) Nâng cấp cấu trúc mạch từ Bài 4 để điều khiển hành trình dịch chuyển giới hạn tự động đảo chiều của piston giữa hai vị trí công tắc $S1$ và $S2$, kết hợp hệ thống 4 rơle trung gian (RL1, RL2, RL3, RL4) nhằm duy trì trạng thái đóng cắt tín hiệu.
  • Bài 6: Điều khiển thiết bị khí nén với rơle thời gian (10 giờ) Chuyên đề ứng dụng rơle thời gian (Timer relay) vào mạch điện khí nén, giúp trì hoãn thời gian tác động đóng hoặc ngắt của các phần tử chấp hành theo chu trình công nghệ định sẵn.

Progression logic (tiến trình phát triển nội dung) được xây dựng theo bậc thang nhận thức kỹ thuật: từ việc làm quen phần tử nguồn và cơ cấu chấp hành đơn hướng (Bài 1), đến cơ cấu chấp hành hai chiều và van nhiều vị trí (Bài 2, 3), tích hợp cảm biến tiếp xúc phản hồi vị trí (Bài 4, 5), và hoàn thiện với logic điều khiển theo tham số thời gian (Bài 6).

Kiến thức nền tảng được xây dựng

Giáo trình cung cấp hệ thống lý thuyết kỹ thuật ứng dụng hỗ trợ trực tiếp cho quá trình thực hành:

  • Hệ thống tạo và chuẩn bị khí nén: Cấu tạo, thông số kỹ thuật và nguyên lý làm việc của máy nén khí piston một cấp và hai cấp (chu trình hút - nén, điểm chết trên, điểm chết dưới; các kiểu bố trí thẳng đứng từ 50–150 cfm, nằm ngang đối xứng từ 200–5000 cfm; thông số mẫu: công suất 1.5 HP, áp lực làm việc 8 $\text{kg/cm}^2$, lưu lượng 190 l/phút, bình chứa 23 lít).
  • Cụm thiết bị xử lý khí nén đầu vào (FRL):
    • Van lọc: Tách nước và tạp chất qua nguyên lý dòng xoáy li tâm kết hợp lõi xốp lọc từ 5 $\mu\text{m}$ đến 7 $\mu\text{m}$, hoặc lõi sợi thủy tinh có hiệu suất tách nước đạt 99%.
    • Van điều áp: Cơ cấu cân bằng lực màng - lò xo và kim van giúp ổn định áp suất làm việc đầu ra.
    • Van tra dầu: Nguyên lý ống Venturi dựa trên độ sụt áp $\Delta P$ thắng áp suất cột dầu $H$.
  • Khí cụ đóng cắt và điều khiển điện: Cấu tạo tiếp điểm thường mở (NO), thường đóng (NC) của nút ấn, công tắc hành trình con lăn; nguyên lý từ trường tự cảm của cuộn dây rơle đóng mạch, rơle điều khiển (thời gian đóng mở 1–10 ms); cấu tạo rơle thời gian đóng chậm (On-delay) và ngắt chậm (Off-delay) dựa trên mạch quá độ RC.
  • Van điều khiển khí nén: Ký hiệu, cấu tạo và nguyên lý của van đảo chiều 3/2, 5/2, 5/3 tác động cơ học (đầu dò), nút ấn tay, tín hiệu khí nén hoặc cuộn hút điện từ (solenoid); cấu tạo van tiết lưu một chiều chỉnh tay (của các hãng như Bosch, Herion).
  • Cơ cấu chấp hành: Cấu tạo xy lanh đơn, xy lanh kép không giảm chấn và xy lanh kép có cơ cấu giảm chấn điều chỉnh được ở cuối hành trình.

Kỹ năng phát triển

Thông qua các bài tập thực nghiệm, giáo trình rèn luyện cho sinh viên 3 nhóm kỹ năng trọng tâm:

  • Kỹ năng thiết kế và đọc bản vẽ kỹ thuật (Technical skills): Đọc hiểu và thiết lập sơ đồ mạch khí nén theo tiêu chuẩn ký hiệu quốc tế; thiết kế sơ đồ mạch điện điều khiển DC 24V logic tiếp điểm (relay logic).
  • Kỹ năng phân tích và chẩn đoán (Analytical skills): Phân tích đường đặc tính áp suất theo từng pha đóng cắt tín hiệu (khi mở van nguồn, mở van cấp khí, nhấn nút, nhả nút, hoặc khi cữ chặn tác động); xác định nguyên nhân sự cố mất áp hoặc sai lệch tín hiệu điện.
  • Kỹ năng lắp đặt và vận hành thực tế (Practical competencies): Cắt và đấu nối ống dẫn khí nén; điều chỉnh dải áp suất trên van giảm áp (về mức làm việc ~5 bar hoặc ~0.5 MPa); đấu dây bảng mạch điều khiển 24VDC an toàn; căn chỉnh tiết diện van tiết lưu để định tốc độ dịch chuyển piston; gá đặt chính xác vị trí công tắc hành trình trên thân xy lanh.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng triệt để phương pháp sư phạm tích hợp thực hành (Work-integrated & Competency-based Learning), định hướng hình thành năng lực nghề nghiệp:

[Thiết kế mạch điều khiển] (2 giờ)
[Lựa chọn phần tử khí nén & điện] (2 giờ)
[Lắp ráp mạch thực nghiệm] (2 giờ)
[Vận hành & Phân tích đường áp] (3-4 giờ)
  • Quy trình tổ chức bài học chuẩn hóa: Toàn bộ 6 bài thực hành đều tuân thủ chặt chẽ khung thời gian 10 giờ/bài:
    1. Thiết kế mạch điều khiển (02 giờ): Sinh viên tự phân tích yêu cầu kỹ thuật và vẽ sơ đồ mạch khí nén, mạch điện.
    2. Chọn các phần tử điều khiển (02 giờ): Nhận diện, kiểm tra thông số kỹ thuật và chọn đúng chủng loại van, xy lanh, rơle, dây dẫn và đầu nối.
    3. Lắp ráp mạch thiết kế (02 giờ): Bố trí phần tử lên panel thực hành, đi dây điện và ống khí nén theo sơ đồ.
    4. Vận hành và phân tích (03–04 giờ): Đóng điện, mở khí nén, kiểm tra hoạt động, điều chỉnh áp suất/lưu lượng, và phân tích các trạng thái đường áp chi tiết.
  • Điều kiện cơ sở vật chất:
    • Xưởng thực hành chuyên môn hóa: Trang bị các bộ bàn thực hành điện khí nén tiêu chuẩn.
    • Thiết bị hỗ trợ: Máy tính cài đặt phần mềm mô phỏng mạch khí nén; hệ thống máy chiếu/màn hình LCD; bản vẽ và tranh ảnh kỹ thuật.
    • Học liệu: Giáo trình môn học, tài liệu hướng dẫn thực tập, sách báo chuyên ngành Khí nén – Thủy lực.
  • Quy chế và phương pháp đánh giá: Kết quả học tập được đánh giá toàn diện qua hai cấu phần:
    • Điểm đánh giá quá trình (Trọng số 0,4): Là điểm trung bình cộng có trọng số của các điểm thành phần: $$\text{Điểm quá trình} = \frac{\text{Điểm tự nghiên cứu} \times 1 + \text{Điểm kiểm tra thường xuyên} \times 1 + \text{Điểm kiểm tra định kỳ} \times 2}{4}$$
    • Điểm thi kết thúc môn học (Trọng số 0,6): Thi thực hành trực tiếp tại xưởng với thời gian từ 30 phút đến 45 phút. Sinh viên phải bốc thăm đề bài, tự thiết kế, chọn thiết bị, đấu nối mạch và vận hành đạt yêu cầu kỹ thuật.
  • Hướng dẫn tự học và trách nhiệm người học:
    • Sinh viên bắt buộc phải tham dự 100% thời lượng học thực hành tại xưởng.
    • Chuẩn bị đầy đủ tài liệu, lập kế hoạch tự học cá nhân và chuẩn bị nội dung thảo luận nhóm trước khi đến lớp.
    • Giảng viên đóng vai trò hướng dẫn phương pháp, chuẩn bị hồ sơ bài giảng và phương tiện hỗ trợ, đồng thời tổ chức rèn luyện kỹ năng tay nghề và tác phong công nghiệp cho người học.

Điểm nổi bật và cập nhật

  • Tính thực chứng và tài liệu hóa trực quan: Điểm đặc thù của giáo trình là việc phân tích hoạt động của từng mạch thực hành thông qua hệ thống hình vẽ đường áp chi tiết (ví dụ: Hình 1.30 đến 1.33 ở Bài 1; Hình 2.11 đến 2.14 ở Bài 2; Hình 4.9 đến 4.14 ở Bài 4). Mỗi chu kỳ vận hành đều được bóc tách trạng thái áp suất ở từng nhánh khí khi van đóng, mở hoặc chuyển trạng thái.
  • Gắn kết sát với tiêu chuẩn thiết bị công nghiệp: Các phần tử được giảng dạy không chỉ dừng ở mặt ký hiệu quy ước mà đi sâu vào kết cấu sản phẩm thực tế từ các nhà chế tạo công nghiệp (như cơ cấu van tiết lưu của hãng Bosch, Herion; cấu tạo rơle công nghiệp, máy nén khí piston nhiều cấp giải nhiệt trung gian).
  • Hệ thống hóa học liệu tham khảo chuẩn mực: Giáo trình kế thừa và đối chiếu trực tiếp với các tài liệu khoa học kỹ thuật chuyên sâu xuất bản trong nước, bao gồm:
    • Hệ thống điều khiển khí nén (Tác giả: Nguyễn Ngọc Phương – NXB Giáo dục, 2010).
    • Hệ thống điều khiển thủy lực (Tác giả: Nguyễn Ngọc Phương – NXB Giáo dục, 2007).
    • Hệ thống thực hành khí nén và điện khí nén (Phân viện Nghiên cứu Điện tử, Tin học, Tự động hóa TP.HCM, 2007).
    • Hệ thống thực hành thủy lực và điện điện thủy lực (Phân viện Nghiên cứu Điện tử, Tin học, Tự động hóa TP.HCM, 2007).

Đối tượng sử dụng giáo trình

  • Sinh viên chuyên ngành: Dành riêng cho sinh viên hệ Cao đẳng ngành Công nghệ Kỹ thuật Điện – Điện tử (hoặc các ngành kỹ thuật liên quan như Cơ điện tử, Tự động hóa công nghiệp).
  • Yêu cầu điều kiện tiên quyết: Người học bắt buộc phải hoàn thành học phần Thực tập điện cơ bản để có nền tảng về an toàn điện, phương pháp đấu dây, đo kiểm mạch điện cơ bản trước khi tiếp cận mạch tích hợp điện – khí nén.
  • Giảng viên chuyên ngành: Sử dụng làm giáo trình giảng dạy chính khóa, làm căn cứ biên soạn đề cương bài giảng thực hành, phiếu hướng dẫn thực hành xưởng (job sheets) và xây dựng ngân hàng đề thi kỹ năng thực hành 30–45 phút.
  • Kỹ thuật viên và cán bộ kỹ thuật: Tài liệu đóng vai trò tham khảo kỹ thuật trong việc đọc hiểu bản vẽ sơ đồ khí nén, tra cứu cấu tạo van phân phối, rơle thời gian, van tiết lưu và các bước lắp đặt, vận hành hệ thống truyền động khí nén tại các nhà máy, xí nghiệp.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được biên soạn chính thức cho sinh viên bậc cao đẳng ngành Công nghệ Kỹ thuật Điện – Điện tử thuộc các trường cao đẳng, trường nghề. Đồng thời, tài liệu phù hợp làm tài liệu tham khảo cho giảng viên dạy thực hành và kỹ thuật viên bảo trì hệ thống điều khiển tự động khí nén.

2. Cần kiến thức nền nào để học môn này?

Sinh viên cần tích lũy học phần tiên quyết Thực tập điện cơ bản. Ngoài ra, người học cần có kiến thức cơ sở về vật lý (áp suất, lưu lượng), an toàn lao động trong xưởng cơ điện và kỹ năng sử dụng các dụng cụ đo kiểm điện - khí nén cơ bản.

3. Điểm khác biệt với các giáo trình lý thuyết khác là gì?

Tài liệu được kết cấu hoàn toàn theo định hướng thực hành (55 giờ thực hành/60 giờ toàn khóa, 0 giờ lý thuyết thuần túy). Mọi bài học đều đi thẳng vào quy trình 4 bước: Thiết kế $\rightarrow$ Chọn thiết bị $\rightarrow$ Lắp ráp $\rightarrow$ Vận hành và phân tích sơ đồ đường áp thực tế, không dàn trải các công thức toán học hàn lâm.

4. Làm sao để tự học và thực hành hiệu quả theo giáo trình?

Người học cần nghiên cứu trước tài liệu, vẽ sơ đồ nguyên lý mạch trước khi đến lớp; nắm vững bảng ký hiệu van và khí cụ điện; tích cực sử dụng phần mềm mô phỏng trên máy tính để chạy thử nghiệm mạch trước khi đấu nối thực tế trên bàn thực hành nhằm giảm thiểu sự cố chập mạch hoặc rò rỉ khí nén.

5. Có tài liệu và trang thiết bị bổ trợ nào kèm theo?

Học phần yêu cầu xưởng thực hành trang bị bộ bàn thí nghiệm điện khí nén chuẩn, máy tính cài phần mềm mô phỏng, máy nén khí, bộ lọc điều áp tra dầu (FRL). Nguồn tài liệu tham khảo chính thống gồm sách của PGS.TS. Nguyễn Ngọc Phương (NXB Giáo dục) và tài liệu của Phân viện Nghiên cứu Điện tử, Tin học Tự động hóa TP.HCM.

Kết luận

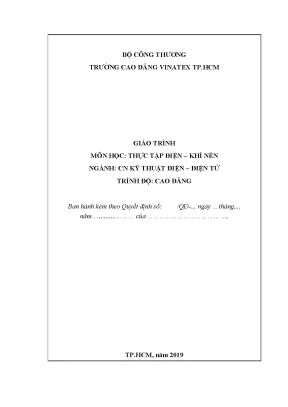

Giáo trình Thực tập điện – khí nén (Mã số: MH22) của Trường Cao đẳng Vinatex TP.HCM là tài liệu đào tạo nghề nghiệp mang tính chuẩn hóa cao về mặt cấu trúc và phương pháp thực hành kỹ thuật. Toàn bộ nội dung tập trung hình thành năng lực thiết kế, lựa chọn thiết bị, đấu nối và phân tích trạng thái các mạch điều khiển điện khí nén công nghiệp điển hình.

Lộ trình đào tạo được thiết kế rõ ràng theo 6 bài học thực hành tương ứng 60 giờ học, giúp người học phát triển kỹ năng từ việc điều khiển xy lanh tác động đơn bằng van 3/2 đến việc làm chủ các mạch điều khiển vị trí bằng công tắc hành trình và rơle thời gian. Việc kết hợp chặt chẽ giữa tài liệu giáo trình, mô hình mô phỏng và trang thiết bị tại xưởng thực hành bảo đảm cho sinh viên đạt được các chuẩn đầu ra theo yêu cầu của chương trình đào tạo cao đẳng kỹ thuật.
