GIÁO TRÌNH ĐIỆN TỬ CƠ BẢN (NGHỀ ĐIỆN CÔNG NGHIỆP – TRÌNH ĐỘ CAO ĐẲNG)

Tổng quan về giáo trình

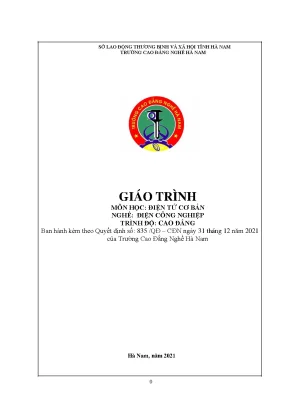

Giáo trình Điện tử cơ bản (Mã mô đun: MĐ12) là tài liệu học tập chính khóa thuộc hệ thống mô đun đào tạo nghề Điện công nghiệp ở trình độ Cao đẳng nghề, được ban hành kèm theo Quyết định số 835/QĐ–CĐN ngày 31 tháng 12 năm 2021 của Trường Cao đẳng Nghề Hà Nam, do giảng viên Vũ Hồng Nga làm Chủ biên. Trong chương trình đào tạo, mô đun này giữ vai trò là mô đun kỹ thuật cơ sở cốt lõi, được bố trí giảng dạy trước các mô đun chuyên môn nâng cao như PLC cơ bản, Kỹ thuật cảm biến, đồng thời có thể bố trí học song song với môn học Mạch điện.

Mục tiêu học tập của giáo trình được xác định rõ trên ba phương diện chuẩn đầu ra:

  • Về kiến thức: Người học giải thích và phân tích được cấu tạo, nguyên lý hoạt động của các linh kiện điện tử thông dụng; nhận dạng chính xác ký hiệu và đọc đúng trị số danh định của từng linh kiện.
  • Về kỹ năng: Phân tích được nguyên lý của các mạch ứng dụng cơ bản sử dụng transistor (khuếch đại, dao động, mạch xén); xác định chính xác sơ đồ chân, thực hiện lắp ráp và cân chỉnh các mạch ứng dụng đạt yêu cầu kỹ thuật và an toàn lao động.
  • Về năng lực tự chủ và trách nhiệm: Hình thành tư duy khoa học, phát triển năng lực làm việc nhóm, rèn luyện tính chính xác khoa học và tác phong công nghiệp.

Giáo trình được cấu trúc tổng cộng 6 bài chuyên đề cùng 1 bài mở đầu, đi từ kiến thức tổng quan về vật liệu, cấu kiện thụ động, linh kiện bán dẫn đến các sơ đồ mạch ứng dụng điều khiển thực tế trong công nghiệp. Điểm đặc thù của giáo trình là thiết kế tiếp cận theo mô đun tích hợp, kết hợp đồng bộ giữa việc mô tả cấu trúc vật lý, phương pháp đo kiểm bằng đồng hồ vạn năng (VOM) và kỹ thuật phân tích mạch điện tử công tác.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được triển khai tuần tự theo tiến trình logic từ phần tử đơn lẻ đến hệ thống mạch chức năng thông qua 6 bài học trọng tâm:

  1. Bài mở đầu: Khái quát chung về linh kiện điện tử: Trình bày lịch sử phát triển công nghệ điện tử từ các phát minh bóng chân không đến công nghệ bán dẫn (Edison 1883, Russel Ohl 1940, Bardeen & Brattain 1947, Jack Kilby 1958, Frank Wanlass phát minh CMOS 1963); hệ thống phân loại linh kiện (theo vật lý, chức năng xử lý tín hiệu, ứng dụng) và khảo sát các vật liệu điện tử (chất điện môi, chất dẫn điện, vật liệu từ).
  2. Bài 1: Linh kiện thụ động: Khảo sát cấu tạo, ký hiệu, thông số và phương pháp ghép nối tiếp, song song, hỗn hợp của ba nhóm linh kiện cơ bản: Điện trở ($R$), Tụ điện ($C$), Cuộn cảm ($L$), cùng các linh kiện chuyên dụng mở rộng (Biến trở VR, Điện trở nhiệt Thermistor, Quang trở Cds, Điện trở cầu chì Fusistor, Điện trở tùy áp VDR; Tụ hóa, Tụ gốm, Tụ giấy, Tụ mica, Tụ màng mỏng, Tụ Tantalium; Micro, Loa điện động, Rơle).
  3. Bài 2: Linh kiện bán dẫn: Khảo sát bản chất vật lý của tiếp giáp P-N khi không có và khi có điện trường ngoài; cấu tạo, nguyên lý, đặc tuyến Volt-Ampe và thông số kỹ thuật của Diode nắn điện (dòng 1N4004, 1N4007, 1N5408), Diode tách sóng, Diode Zener, Diode phát quang (LED GaAs), Diode thu quang (Photo diode); tổng quan về Transistor lưỡng cực (BJT), Transistor trường (FET/MOSFET) và linh kiện chỉnh lưu có điều khiển (SCR, TRIAC, DIAC).
  4. Bài 3: Các mạch khuếch đại dùng tranzito: Trình bày mạch khuếch đại đơn theo kiểu Base chung (B-C), Collector chung (C-C); mạch ghép phức hợp (Cascode, Darlington); và mạch khuếch đại công suất (mạch đơn, đẩy kéo).
  5. Bài 4: Các mạch ứng dụng dùng tranzito: Phân tích cấu trúc và nguyên lý của mạch dao động (dao động đa hài, dao động dịch pha, dao động thạch anh) cùng các dạng mạch xén tín hiệu (xén trên, xén dưới, xén ở hai mức độc lập).
  6. Bài 5: Mạch ổn áp: Phân tích mạch ổn áp tham số dùng Diode Zener, mạch ổn áp bù dùng BJT, mạch ổn áp dùng vi mạch tích hợp (IC) và mạch ổn áp xoay chiều.
  7. Bài 6: Mạch điều khiển và khống chế: Khảo sát các sơ đồ ứng dụng trong công nghiệp gồm mạch điều khiển tải AC (dùng Diac - Triac, SCR - Diac); điều khiển tải DC (mạch đảo chiều quay dùng BJT, điều khiển tốc độ dùng IC tuyến tính); mạch điều tốc động cơ DC dùng cầu chỉnh lưu kết hợp SCR và Transistor; mạch khống chế động cơ không đồng bộ 3 pha quay 2 chiều dùng IC HA17324; mạch tự động khống chế đèn chiếu sáng dùng IC 741 kết hợp rơle trung gian hoặc Transistor quang.

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập hệ thống lý thuyết nền tảng dựa trên các định luật vật lý và mô hình giải tích mạch điện:

  • Lý thuyết tiếp giáp P-N và bán dẫn: Cơ chế chuyển động khuếch tán của hạt tải đa số và chuyển động trôi của hạt tải thiểu số dưới tác động của điện trường tiếp xúc $E_{tx}$; điện thế ngưỡng $V_\gamma$ ($0{,}6\text{ V} \div 0{,}7\text{ V}$ đối với Silic; $0{,}2\text{ V}$ đối với Germani); dòng bão hòa nghịch $I_S$; hiện tượng đánh thủng ở điện áp ngược $V_{Rmax}$ ($V_B$).
  • Hệ thống công thức giải tích linh kiện thụ động:
    • Điện trở dẫn điện: $$R = \rho \frac{l}{S}$$ Dung sai danh định: $$\Delta R% = \frac{R_{tt} - R_{dd}}{R_{dd}} \times 100%$$
    • Điện dung tụ điện: $$C = \varepsilon \frac{S}{d}$$ Mắc nối tiếp: $$\frac{1}{C_{tđ}} = \sum_{i=1}^{n} \frac{1}{C_i}$$ Mắc song song: $$C_{tđ} = \sum_{i=1}^{n} C_i$$
    • Trở kháng cuộn cảm: Cảm kháng $X_L = 2\pi f L$, tổng trở toàn phần $Z = \sqrt{R^2 + X_L^2}$, hệ số phẩm chất: $$Q = \frac{1}{\tan \delta}$$ Tần số cộng hưởng mạch $LC$: $$f = \frac{1}{2\pi \sqrt{LC}}$$
  • Mô hình ổn áp tham số: Xác định điện áp rơi trên điện trở hạn dòng $U_{Rs} = U_V - U_Z$, cân bằng dòng $I_S = I_Z + I_t$, tính toán công suất tiêu tán $P_Z = I_Z \cdot U_Z$ với điều kiện nguồn cấp $U_V = (1{,}5 \div 2)U_Z$.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills):
    • Đọc và giải mã giá trị linh kiện: Sử dụng bảng quy ước mã màu quốc tế (3 vòng, 4 vòng, 5 vòng màu); giải mã ký hiệu số - chữ (như 15R, 1M5, K22); đọc mã tụ điện theo quy ước tiêu chuẩn (như mã 102J, 473K, 102M).
    • Đo kiểm và chẩn đoán chất lượng linh kiện bằng VOM kim/VOM số: Kỹ thuật chỉnh zero thang đo $\Omega$, chẩn đoán các trạng thái hư hỏng của điện trở (tăng trị số, đứt), tụ điện (khô, đứt, rò rỉ, đánh thủng nối tắt), cuộn cảm (chập vòng, cháy đen, đứt), và kiểm tra tiếp giáp phân cực thuận/nghịch của Diode, Photo Diode, LED.
  • Kỹ năng phân tích (Analytical skills): Phân tích đường đặc tuyến Volt - Ampe của linh kiện bán dẫn; tính toán các thông số tương đương ($R_{tđ}, C_{tđ}, L_{tđ}$) trong sơ đồ ghép nối phức hợp; tính chọn điện áp làm việc danh định ($WV$) cho tụ điện ($WV \ge 2 U_c$).
  • Năng lực thực hành nghề nghiệp (Practical competencies): Lắp ráp, đấu nối chính xác sơ đồ chân linh kiện trên bo mạch thử nghiệm; cân chỉnh điểm làm việc và vận hành an toàn các mạch điều khiển công nghiệp sử dụng IC chuyên dụng (IC 741, HA17324) và các linh kiện bán dẫn công suất (SCR, Triac).

Phương pháp giảng dạy và học tập

Giáo trình được biên soạn phục vụ mô hình đào tạo nghề tích hợp, kết nối chặt chẽ giữa giờ học lý thuyết tại lớp và giờ thực hành tại xưởng:

  • Phương pháp tiếp cận sư phạm: Áp dụng phương pháp trực quan kết hợp phân tích logic. Bài giảng đi từ quan sát hình dáng thực tế, phân tích cấu tạo bên trong, giải thích sơ đồ tiếp giáp vi mô, sau đó chuyển dịch sang phương pháp đo kiểm ngoại quan và thực nghiệm mạch.
  • Hệ thống bài tập và thực hành:
    • Bài tập trắc nghiệm khách quan: Bố trí bảng câu hỏi lựa chọn phương án đúng ở cuối mỗi bài học nhằm kiểm tra nhanh khả năng nắm bắt khái niệm (tính chất dẫn điện AC/DC, ý nghĩa các tham số danh định, công thức tính tương đương).
    • Bài tập tự luận và tính toán giải tích: Yêu cầu thiết lập biểu thức quan hệ giữa các đại lượng $I, U, R, C, Q$, tính toán mạch tương đương, xác định trị số công suất tiêu tán thực tế của linh kiện.
    • Bài tập tình huống đo kiểm thực tế: Thực hành đo điện trở biến đổi VR khi xoay trục điều khiển, đo sự biến thiên nội trở của quang trở Cds theo cường độ ánh sáng chiếu vào, đo kiểm dòng rò tụ điện qua độ phóng nạp của kim đồng hồ.
  • Phương pháp đánh giá kết quả: Kết hợp đánh giá định kỳ qua bài kiểm tra lý thuyết (khả năng đọc mã màu, giải thích nguyên lý) và đánh giá kỹ năng thực hành thao tác (tốc độ nhận dạng chân linh kiện, độ chính xác khi đo đạc bằng VOM, kỹ năng lắp ráp mạch điện đúng tiêu chuẩn kỹ thuật và an toàn).
  • Hướng dẫn tự học: Người học tự rèn luyện kỹ năng tra cứu bảng mã màu chuẩn quốc tế, bảng tra thông số kỹ thuật bán dẫn (Datasheet) và giải toàn bộ câu hỏi ôn tập cuối mỗi bài để củng cố tư duy phân tích mạch.

Điểm nổi bật và cập nhật

Nội dung giáo trình thể hiện tính hệ thống hóa chuyên môn cao, bám sát lịch sử phát triển khoa học và cập nhật các ứng dụng thực tế trong công nghiệp:

Nội dung cập nhật Chi tiết dữ liệu trong giáo trình
Tiến trình lịch sử bán dẫn Hệ thống hóa các mốc từ hiệu ứng Edison (1883), Fleming Diode (1904), Transistor của Bardeen & Brattain (1947), IC của Jack Kilby (1958) đến CMOS của Frank Wanlass (1963).
Phân loại công nghệ hiện đại Đưa vào các khái niệm vi mạch mật độ siêu lớn UVLSI, cấu trúc nano (bộ nhớ một điện tử, transistor một điện tử, giếng và dây lượng tử), vi xử lý mật độ cao (vi xử lý Pentium 4: $>40$ triệu Transistor).
Cấu trúc phân loại theo ứng dụng Bao quát các họ vi mạch hiện đại: Processors (CPU, DSP), Memory chips (RAM, ROM, EEPROM), Analog, Programmable (PLA, FPGA), Embedded systems trong ô tô, nhà máy và kiến trúc System-on-chip (SoC).
Ứng dụng điều khiển công nghiệp Tích hợp các mạch tải công nghiệp cụ thể: điều khiển động cơ AC bằng Diac/Triac; điều tốc động cơ DC dùng cầu chỉnh lưu kết hợp SCR và BJT; mạch khống chế động cơ không đồng bộ 3 pha đảo chiều quay dùng IC HA17324.

Đối tượng sử dụng giáo trình

  • Sinh viên mục tiêu: Học sinh, sinh viên theo học trình độ Cao đẳng nghề và Trung cấp nghề thuộc chuyên ngành Điện công nghiệp, Kỹ thuật điện tử, Cơ điện tử và Tự động hóa.
  • Yêu cầu tiên quyết (Prerequisites): Người học cần có kiến thức vật lý đại cương về điện từ trường, dòng điện một chiều và xoay chiều; học song song cùng môn học Mạch điện để bổ trợ phương pháp tính toán giải tích mạch.
  • Giảng viên chuyên ngành: Sử dụng làm giáo trình giảng dạy chuẩn, làm căn cứ biên soạn đề cương bài giảng, thiết kế phiếu hướng dẫn thực hành xưởng và xây dựng ngân hàng câu hỏi kiểm tra đánh giá kỹ năng nghề.
  • Tự học và tham khảo: Phù hợp cho kỹ thuật viên bảo trì hệ thống điện xí nghiệp, thợ sửa chữa thiết bị điện - điện tử dân dụng cần tài liệu tra cứu thông số kỹ thuật linh kiện và phương pháp đo kiểm mạch điện cơ bản.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được thiết kế chuyên biệt cho sinh viên trình độ Cao đẳng nghề ngành Điện công nghiệp, đồng thời là tài liệu tham khảo cho các ngành kỹ thuật liên quan cần nền tảng phần cứng điện tử.

2. Cần kiến thức nền nào để học?

Người học cần nắm vững kiến thức vật lý cơ bản về dòng điện, điện áp, định luật Ohm và các khái niệm cơ bản về mạch điện. Môn học được khuyến nghị bố trí học song song với môn Mạch điện và học trước các môn PLC cơ bản, Kỹ thuật cảm biến.

3. Điểm khác biệt của giáo trình này so với các tài liệu lý thuyết khác?

Giáo trình tinh giản tối đa các phép biến đổi toán học vi tích phân phức tạp, tập trung trọng tâm vào tính năng kỹ thuật, phương pháp nhận dạng chân, cách sử dụng đồng hồ VOM để phát hiện linh kiện tốt/hỏng và kỹ thuật phân tích các sơ đồ ứng dụng công nghiệp thực tế.

4. Làm sao để tự học giáo trình này hiệu quả?

Người học cần kết hợp việc đọc hiểu nguyên lý với việc thực hành trực tiếp: luyện tập đọc trị số điện trở/tụ điện qua mã màu và ký hiệu số, tự giải các bài toán tính tương đương, đồng thời kết hợp dụng cụ đo VOM để kiểm tra thực tế các linh kiện rời rạc.

5. Có tài liệu bổ trợ nào kèm theo trong giáo trình?

Giáo trình cung cấp sẵn hệ thống bảng tra cứu mã màu quốc tế, bảng thông số kỹ thuật tiêu chuẩn của các dòng diode nắn điện thông dụng (1N4004, 1N4007, 1N5408), bảng hằng số điện môi của các vật liệu cách điện và hệ thống câu hỏi trắc nghiệm kiểm tra ở cuối mỗi bài.

Kết luận

Giáo trình Điện tử cơ bản của Trường Cao đẳng Nghề Hà Nam cung cấp hệ thống kiến thức nền tảng và kỹ năng đo kiểm linh kiện hoàn chỉnh, làm cơ sở kỹ thuật trực tiếp cho việc tiếp thu các học phần điều khiển tự động hóa nâng cao.
