BÀI MÔ TẢ HỌC THUẬT: GIÁO TRÌNH MÔ ĐUN KỸ THUẬT LẠNH (MÃ MH10)

Tổng quan về giáo trình (250-300 từ)

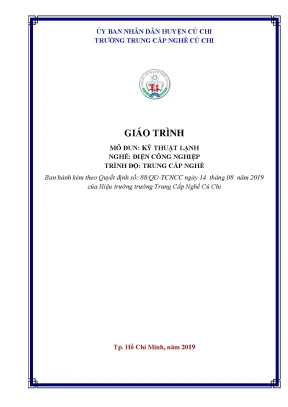

Giáo trình mô đun Kỹ thuật lạnh (Mã số môn học: MH10, tên môn học trong chương trình: Cơ sở kỹ thuật nhiệt - lạnh và điều hòa không khí) được biên soạn bởi tác giả Nguyễn Công Tạo (hoàn thành ngày 25 tháng 09 năm 2018) và được ban hành chính thức theo Quyết định số 88/QĐ-TCNCC ngày 14 tháng 08 năm 2019 của Hiệu trưởng Trường Trung cấp Nghề Củ Chi, Thành phố Hồ Chí Minh.

Về vị trí trong chương trình đào tạo, đây là môn học cơ sở kỹ thuật chuyên ngành bắt buộc, chuẩn bị khối kiến thức và kỹ năng nền tảng cho học sinh hệ trung cấp thuộc hai ngành đào tạo chính: Điện công nghiệp và Kỹ thuật máy lạnh và điều hòa không khí. Khung thời lượng môn học được phân bổ tổng cộng 90 giờ, bao gồm 75 giờ lý thuyết, 10 giờ bài tập/thực hành và 5 giờ kiểm tra định kỳ.

Mục tiêu học tập của giáo trình tập trung vào việc cung cấp bản chất vật lý của chất môi giới, nguyên lý vận hành của chu trình nhiệt động ngược chiều, cấu tạo và nguyên lý làm việc của máy nén lạnh cùng các thiết bị trao đổi nhiệt và thiết bị phụ. Về mặt kỹ năng, tài liệu rèn luyện cho người học phương pháp tra cứu bảng thông số trạng thái, giải mã và sử dụng đồ thị nhiệt động $lgp-h$, đồ thị không khí ẩm $I-d$, chuyển đổi các đơn vị đo lường kỹ thuật và giải quyết các bài toán tính toán nhiệt lạnh cơ bản.

Cấu trúc giáo trình gồm 3 chương chính, tiếp cận tuần tự theo logic khoa học kỹ thuật: từ các quy luật nhiệt động lực học và truyền nhiệt cơ bản đến cấu tạo, nguyên lý chu trình lạnh và kết thúc bằng hệ thống xử lý, phân phối không khí. Điểm đặc thù của giáo trình là sự kết hợp trực tiếp giữa công thức giải tích nhiệt với sơ đồ cấu tạo cơ khí của thiết bị thực tế trong công nghiệp và dân dụng.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Giáo trình được phân chia cụ thể thành 3 chương nội dung với khối lượng kiến thức chi tiết:

  • Chương 1: Cơ sở kỹ thuật nhiệt động và truyền nhiệt (54 giờ: 32 giờ lý thuyết, 10 giờ thực hành/bài tập, 2 giờ kiểm tra):

    • Nhiệt động kỹ thuật (29 giờ): Khái niệm chất môi giới và các thông số trạng thái ($T, p, v, u, s, Ex$); hệ đơn vị áp suất ($P=F/S$, đơn vị Pa, bar, at, psi, mmHg); các pha của vật chất (thăng hoa, nóng chảy, hóa hơi, ngưng tụ); quá trình hóa hơi đẳng áp, các đường giới hạn ($x=0, x=1$) và điểm tới hạn $K$ của nước ($p_K = 221\text{ bar}, t_K = 374^\circ\text{C}, v_K = 0{,}00326\text{ m}^3/\text{kg}$); biểu diễn quá trình bay hơi, nén đoạn nhiệt, ngưng tụ, tiết lưu trên đồ thị $lgp-h$; quá trình lưu động, vận tốc âm $a=\sqrt{kRT}$, trị số Mach $M = \omega/a$; quá trình tiết lưu đoạn nhiệt ($dq=0, dl_{ms}=0$); chu trình nhiệt động thuận chiều (động cơ nhiệt) và chu trình ngược chiều (máy lạnh, bơm nhiệt); chu trình máy lạnh không khí và chu trình máy lạnh hấp thụ cặp môi chất $NH_3 - H_2O$.
    • Truyền nhiệt (25 giờ): Bản chất dẫn nhiệt, công thức dẫn nhiệt qua vách phẳng 1 lớp/nhiều lớp và vách trụ 1 lớp/nhiều lớp; trao đổi nhiệt đối lưu; trao đổi nhiệt bức xạ giữa các vật và bức xạ mặt trời ($Q = Q_A + Q_R + Q_D$); truyền nhiệt tổng hợp qua vách phẳng, vách trụ, vách có cánh với hệ số truyền nhiệt $k$ và $k_c$; phương pháp tăng cường truyền nhiệt và cách nhiệt; phương trình truyền nhiệt thiết bị $Q = k(t_2 - t_1)$.

  • Chương 2: Cơ sở kỹ thuật lạnh (35 giờ: 29 giờ lý thuyết, 5 giờ thực hành/bài tập, 1 giờ kiểm tra):

    • Môi chất lạnh và chất tải lạnh: Tiêu chuẩn hóa học, vật lý, nhiệt động, sinh lý, an toàn và môi trường; phân tích môi chất $NH_3$ (R717), R22 ($CHClF_2$), môi chất thay thế R134a ($CF_3-CH_2F$) và môi chất hỗn hợp không đồng sôi R410A (50% R32 / 50% R125); các chất tải lạnh: nước, dung dịch muối ăn NaCl, dung dịch muối $CaCl_2$.
    • Hệ thống lạnh thông dụng: Sơ đồ nguyên lý, đồ thị $T-s$, cách tính công nén $l = h_2 - h_1$, nhiệt lượng ngưng tụ $q_k = h_2 - h_3$, nhiệt lượng bay hơi $q_0 = h_1 - h_4$, hệ số làm lạnh $\varepsilon = q_0/l$ cho hệ thống 1 cấp nén đơn giản; sơ đồ 1 cấp có quá nhiệt hơi hút, quá lạnh lỏng và hồi nhiệt; sơ đồ 2 cấp nén làm mát trung gian không hoàn toàn; sơ đồ 2 cấp có trích hơi trung gian (2 tiết lưu); sơ đồ 2 cấp làm mát trung gian hoàn toàn có 2 chế độ bốc hơi.
    • Máy nén lạnh: Phân loại, thông số đặc trưng (tỉ số nén $\Pi = p_2/p_1$, năng suất $Q$, công suất $N$, hiệu suất đẳng entropy $\eta_e$, hiệu suất đẳng nhiệt $\eta_n$); cấu tạo và nguyên lý làm việc của máy nén piston 1 chiều 1 cấp và 2 chiều 1 cấp; giới thiệu máy nén rô to lăn, máy nén scroll (đĩa xoắn) và máy nén trục vít.
    • Thiết bị trao đổi nhiệt và phụ trợ: Cấu tạo, phân loại thiết bị ngưng tụ (bình ngưng giải nhiệt nước, dàn ngưng không khí, kiểu tưới, tấm bản); tháp giải nhiệt; thiết bị bay hơi (bình bay hơi, dàn lạnh không khí, dàn lạnh tấm, dàn xương cá/panen); thiết bị tiết lưu (ống mao $0{,}6 - 2\text{ mm}$, van tiết lưu tự động); các bình phụ (bình tách dầu, bình chứa cao áp, bình tách lỏng, bình trung gian).

  • Chương 3: Cơ sở kỹ thuật điều hòa không khí (30 giờ: 13 giờ lý thuyết, 5 giờ thực hành/bài tập, 2 giờ kiểm tra):

    • Không khí ẩm, đồ thị $I-d$ và các quá trình xử lý nhiệt ẩm cơ bản.
    • Khái niệm thông gió, ĐHKK, tính toán nhiệt thừa và phụ tải lạnh đơn giản của công trình.
    • Hệ thống vận chuyển và phân phối không khí: miệng cấp gió, miệng hồi gió, phân loại quạt và đường đặc tính quạt gió.
    • Các khâu tự động điều chỉnh nhiệt độ, độ ẩm, lọc bụi, tiêu âm và hệ thống cấp nước cho ĐHKK.
Progression Logic của giáo trình:
[Cơ sở Nhiệt động & Truyền nhiệt] -> [Chu trình & Thiết bị Kỹ thuật lạnh] -> [Ứng dụng Điều hòa không khí]

Kiến thức nền tảng được xây dựng

  • Lý thuyết nhiệt động học: Định luật 1 và định luật 2 nhiệt động lực học; trạng thái cân bằng pha; chu trình Carnot ngược chiều; tính chất đoạn nhiệt của quá trình tiết lưu và lưu động khí.
  • Nguyên lý truyền nhiệt: Định luật Fourier về dẫn nhiệt qua các dạng hình học (vách phẳng, trụ); quy luật tỏa nhiệt đối lưu Newton; định luật bức xạ sóng điện từ Stefan-Boltzmann và thành phần hấp thụ/phản xạ/xuyên qua của bức xạ mặt trời.
  • Phương pháp cân bằng năng lượng: Phương pháp thiết lập phương trình cân bằng entanpi và cân bằng khối lượng trong bình trung gian và thiết bị trao đổi nhiệt của chu trình lạnh 1 cấp và 2 cấp.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Kỹ năng đọc và tra thông số trạng thái trên bảng hơi bão hòa, đồ thị $lgp-h$ và đồ thị $I-d$; kỹ năng chuyển đổi thành thạo giữa các hệ đơn vị đo lường cơ bản ($1\text{ bar} = 0{,}1\text{ MPa} = 1\text{ kG/cm}^2 = 0{,}98\text{ at} = 735{,}5\text{ mmHg} = 6895\text{ Pa}$ tại $1\text{ psi}$).
  • Kỹ năng tính toán giải tích (Analytical skills): Khả năng tính toán các đại lượng nhiệt động của chu trình lạnh: công nén riêng ($l$), nhiệt lượng tỏa ra tại dàn ngưng ($q_k$), năng suất lạnh riêng ($q_0$), hệ số làm lạnh ($\varepsilon$), lưu lượng môi chất ($G$) và thể tích hút của máy nén ($V_h$). Khả năng tính toán mật độ dòng nhiệt ($q$) và hệ số truyền nhiệt qua vách phức tạp ($k, k_c$).
  • Năng lực ứng dụng thực tế (Practical competencies): Khả năng nhận dạng cấu tạo, giải thích nguyên lý hoạt động và phân tích ưu nhược điểm của các loại máy nén, dàn ngưng, dàn bay hơi, ống mao, bình tách dầu, bình tách lỏng và bình chứa cao áp để ứng dụng trong lắp đặt và bảo dưỡng kỹ thuật.

Phương pháp giảng dạy và học tập (300-350 từ)

Phương pháp sư phạm (Pedagogical approach)

Giáo trình được thiết kế theo phương pháp đào tạo tích hợp giữa lý thuyết chuyên sâu và kỹ năng thực hành nghề nghiệp. Trong tổng số 90 giờ học, 75 giờ lý thuyết được sử dụng để phân tích bản chất vật lý, cơ chế chuyển pha và cấu tạo thiết bị cơ khí. Khối lượng lý thuyết này được cụ thể hóa thông qua 10 giờ bài tập và thực hành tính toán nhằm giúp người học củng cố phương pháp giải tích kỹ thuật.

Cơ cấu phân bổ thời lượng mô đun MH10 (Tổng: 90 giờ):

Bài tập và bài toán kỹ thuật (Practical exercises)

Hệ thống bài tập trong giáo trình yêu cầu người học giải quyết các bài toán kỹ thuật mang tính định lượng rõ ràng:

  1. Bài tập chuyển đổi đơn vị: Yêu cầu chuyển đổi tương đương giữa các thang đo áp suất ($1\text{ bar} \rightarrow \text{Pa} \rightarrow \text{at} \rightarrow \text{psi} \rightarrow \text{mmHg}$).
  2. Bài tập thiết lập công thức truyền nhiệt: Thiết lập biểu thức tính toán mật độ dòng nhiệt $q$ và hệ số truyền nhiệt qua vách trụ, vách phẳng nhiều lớp và vách có cánh tản nhiệt ($k_c$).
  3. Bài tập giải chu trình lạnh trên đồ thị: Xác định các điểm trạng thái nút ($1, 2, 3, 4, 5, 6, 7, 8$) trên đồ thị $lgp-h$, từ đó tính toán lưu lượng môi chất qua máy nén cao áp ($G_{NAC}$), máy nén thấp áp ($G_{NAT}$), công tiêu thụ và hệ số làm lạnh $\varepsilon$.
  4. Bài tập xử lý không khí ẩm: Biểu diễn các quá trình làm lạnh, khử ẩm trên đồ thị $I-d$ và tính toán phụ tải lạnh sơ bộ cho không gian điều hòa.

Phương pháp kiểm tra và tự học (Assessment & Self-study)

  • Đánh giá kết quả: 5 giờ kiểm tra được bố trí sau từng chương (Chương 1: 2 giờ; Chương 2: 1 giờ; Chương 3: 2 giờ). Nội dung kiểm tra đánh giá mức độ hiểu biết về nguyên lý nhiệt động, cấu tạo thiết bị và khả năng giải toán chu trình.
  • Hướng dẫn tự học: Người học cần chủ động rèn luyện kỹ năng tra cứu bảng số liệu hơi bão hòa, vẽ lại các sơ đồ nguyên lý hệ thống lạnh 1 cấp và 2 cấp, đối chiếu sự khác biệt cấu tạo giữa các loại máy nén và thiết bị phụ trợ.

Điểm nổi bật và cập nhật (250-300 từ)

Cập nhật xu hướng môi chất lạnh và tiêu chuẩn môi trường

Tài liệu phân tích cụ thể các yêu cầu kỹ thuật đối với môi chất lạnh và chất tải lạnh, đồng thời cập nhật xu hướng chuyển dịch môi chất theo các quy chuẩn môi trường quốc tế:

  • Đánh giá môi chất truyền thống: Trình bày chi tiết tính chất vật lý, hóa học, mức độ độc hại và tính dễ cháy của môi chất vô cơ $NH_3$ (R717, nhiệt độ sôi $-33{,}35^\circ\text{C}$ ở áp suất khí quyển), tính chất của Freon R22 ($CHClF_2$, nhiệt độ sôi $-40{,}8^\circ\text{C}$). Giáo trình chỉ rõ R22 có mức độ phân hủy tầng ôzôn và gây hiệu ứng nhà kính nên nằm trong lộ trình loại bỏ từng bước đến năm 2040.
  • Giới thiệu môi chất thay thế: Cung cấp thông số của môi chất thân thiện sinh thái R134a ($CF_3-CH_2F$, nhiệt độ sôi $-26{,}5^\circ\text{C}$, không chứa gốc clo) và môi chất hỗn hợp không đồng sôi R410A (pha trộn tỷ lệ 50% R32 và 50% R125 theo khối lượng, nhiệt độ sôi $-51{,}5^\circ\text{C}$).

Mở rộng công nghệ thiết bị máy nén và phụ trợ

Bên cạnh máy nén piston trượt truyền thống (loại 1 chiều 1 cấp và 2 chiều 1 cấp), giáo trình bổ sung các dạng máy nén hiện đại:

  • Máy nén rô to lăn: Cấu tạo xilanh hình trụ và piston lăn lệch tâm, loại bỏ van clape hút/đẩy giúp giảm va đập thủy lực và tăng hiệu suất.
  • Máy nén scroll (đĩa xoắn): Ứng dụng trong dải công suất từ 0.75 đến 10 HP và mở rộng đến 25 kW trong hệ thống lạnh sâu, không có clape hút đẩy giúp loại trừ tổn thất do tiết lưu.
  • Máy nén trục vít: Kết cấu nhỏ gọn, không có chi tiết chuyển động tịnh tiến, thích hợp vận hành đa cấp liên tục với độ tin cậy cao.

Ứng dụng thực tiễn trong kỹ thuật

Nội dung giáo trình gắn liền với các hệ thống kỹ thuật thực tế: tháp giải nhiệt bay hơi, hệ thống cấp hồi gió và xử lý bụi, tiêu âm trong hệ thống máy điều hòa không khí cục bộ, kho lạnh bảo quản nông sản - thực phẩm và hệ thống tản nhiệt cho động cơ đốt trong.

Đối tượng sử dụng giáo trình (200-250 từ)

  • Học sinh, sinh viên:
    • Học sinh hệ trung cấp và sinh viên hệ cao đẳng nghề ngành Điện công nghiệp (sử dụng mô đun MH10 như một môn học cơ sở kỹ thuật bắt buộc).
    • Học sinh, sinh viên ngành Kỹ thuật máy lạnh và điều hòa không khí.
  • Kiến thức tiên quyết (Prerequisites):
    • Người học cần hoàn thành các nội dung kiến thức về Vật lý đại cương (phần Cơ học chất lưu, Nhiệt học và Điện từ học).
    • Nắm vững kiến thức Toán kỹ thuật cơ bản để đọc hiểu đồ thị tọa độ ($p-v, T-s, lgp-h, I-d$) và thực hiện các phép biến đổi phương trình vi phân, tích phân đơn giản trong nhiệt động học.
  • Giảng viên và cán bộ đào tạo:
    • Giáo viên dạy nghề sử dụng giáo trình làm tài liệu chuẩn để biên soạn giáo án lý thuyết (75 tiết) và đề cương bài tập/thực hành (10 tiết), lập kế hoạch đánh giá định kỳ (5 tiết kiểm tra).
  • Kỹ thuật viên và người tự học:
    • Tài liệu phục vụ công tác tra cứu cho cán bộ kỹ thuật, thợ cơ điện, kỹ thuật viên vận hành, lắp đặt và bảo dưỡng hệ thống điều hòa không khí cục bộ, máy lạnh dân dụng và công nghiệp.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với đối tượng người học nào?

Giáo trình được thiết kế chuẩn hóa cho học sinh hệ Trung cấp nghề ngành Điện công nghiệp và ngành Kỹ thuật máy lạnh và điều hòa không khí, đồng thời là tài liệu tham khảo kỹ thuật cho kỹ thuật viên bảo trì hệ thống điều hòa cục bộ.

2. Cần chuẩn bị kiến thức nền tảng nào trước khi học mô đun này?

Người học cần nắm vững kiến thức vật lý nhiệt cơ bản (nhiệt dung riêng, quá trình truyền nhiệt, biến đổi áp suất - thể tích) và toán học cơ bản để thực hiện các phép tính chuyển đổi đơn vị đo lường và đọc các đồ thị nhiệt động.

3. Giáo trình này có điểm gì khác biệt so với các giáo trình nhiệt động thuần túy?

Khác với các tài liệu lý thuyết nhiệt động trừu tượng, giáo trình gắn kết trực tiếp nguyên lý chu trình với cấu tạo thực tế của các thiết bị cơ điện lạnh như máy nén piston, scroll, trục vít, bình tách dầu, bình ngưng và hệ thống ống mao tiết lưu.

4. Phương pháp nào giúp tự học và giải bài tập trong giáo trình hiệu quả?

Người học cần kết hợp việc đọc lý thuyết chuyển pha với việc tập vẽ các chu trình 1 cấp, 2 cấp trên đồ thị $lgp-h$; thực hành tra cứu các giá trị entanpi ($h$) tại từng điểm nút để tự tính toán công nén và năng suất lạnh theo đúng công thức giải tích được hướng dẫn.

5. Giáo trình có cung cấp các bảng biểu và đồ thị kỹ thuật kèm theo không?

Có. Giáo trình tích hợp hệ thống đồ thị $p-v$, $T-s$, sơ đồ chu trình máy lạnh trên đồ thị $lgp-h$, cấu tạo chi tiết của các thiết bị trao đổi nhiệt, thiết bị phụ và bảng phân phối thời lượng giảng dạy chi tiết theo từng bài học.

Kết luận (150 từ)

Giáo trình mô đun Kỹ thuật lạnh (MH10) do Trường Trung cấp Nghề Củ Chi ban hành là tài liệu đào tạo có cấu trúc chặt chẽ, thể hiện đầy đủ các nguyên lý nhiệt động học, cơ sở truyền nhiệt và kỹ thuật lạnh ứng dụng. Giá trị cốt lõi của tài liệu nằm ở tính chuẩn hóa sư phạm, cung cấp các công thức giải tích định lượng đi kèm sơ đồ cấu tạo cơ khí chi tiết của thiết bị lạnh công nghiệp và dân dụng.

Lộ trình học tập đề xuất bao gồm: nắm vững các thông số trạng thái và phương thức truyền nhiệt tại Chương 1; phân tích chu trình lạnh, cấu tạo máy nén và thiết bị phụ trợ tại Chương 2; hoàn thiện kỹ năng tính toán phụ tải và phân phối gió trong điều hòa không khí tại Chương 3. Để đạt hiệu quả cao, người học nên kết hợp sử dụng tài liệu với các bảng tra cứu thông số hơi bão hòa của môi chất R717, R22, R134a, R410A và đồ thị không khí ẩm $I-d$.
