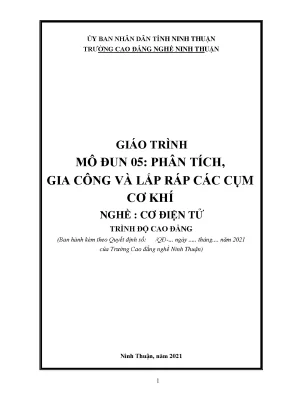

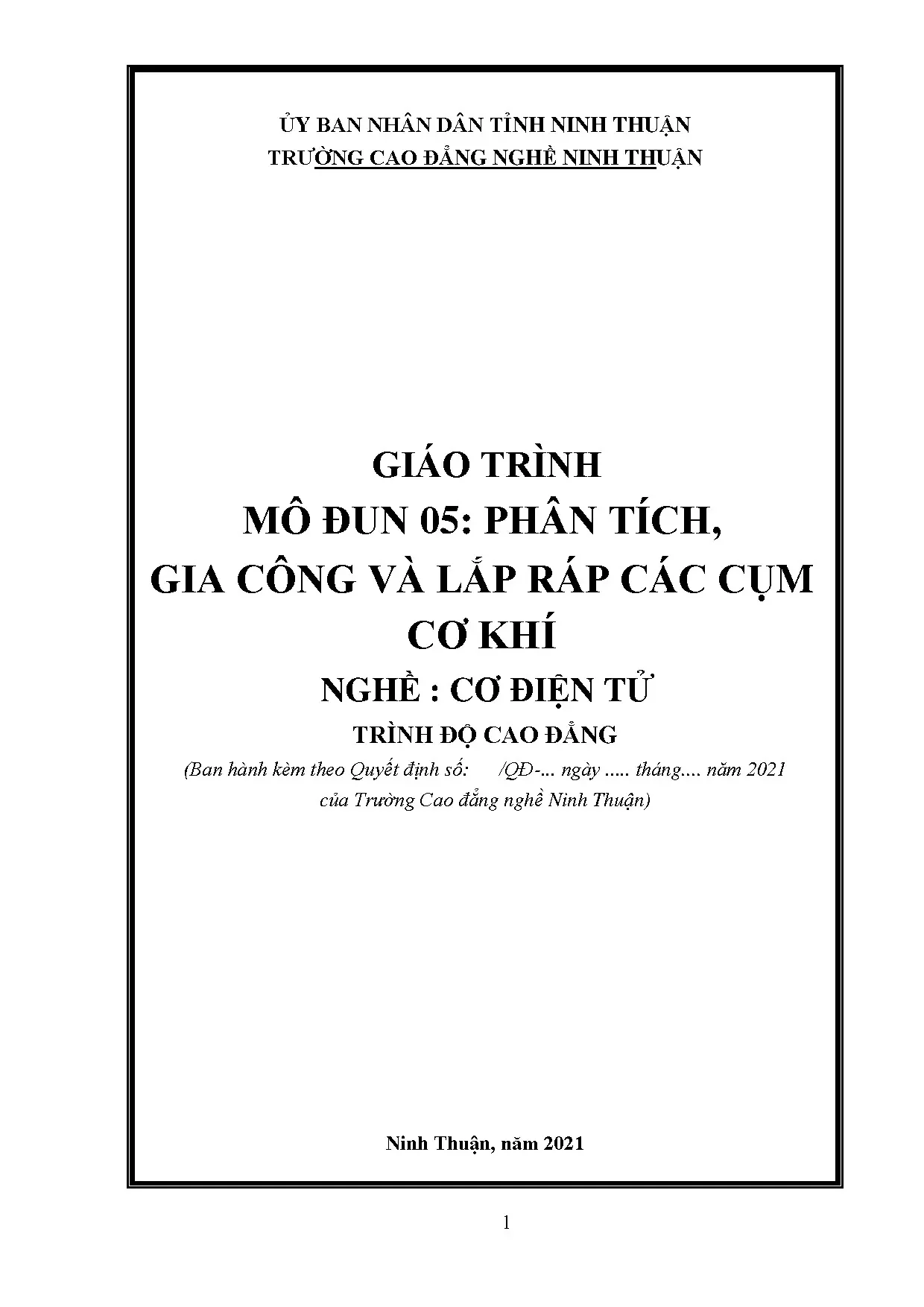

ỦY BAN NHÂN DÂN TỈNH NINH THUẬN TRƢỜNG CAO ĐẲNG NGHỀ NINH THUẬN GIÁO TRÌNH MÔ ĐUN 05: PHÂN TÍCH, GIA CÔNG VÀ LẮP RÁP CÁC CỤM CƠ KHÍ NGHỀ : CƠ ĐIỆN TỬ TRÌNH ĐỘ CAO ĐẲNG (Ban hành kèm theo Quyết định số: /QĐ-. năm 2021 của Trường Cao đẳng nghề Ninh Thuận) Ninh Thuận, năm 2021 1 TUYÊN BỐ BẢN QUYỀN Tài liệu này thuộc loại sách giáo trình nên các nguồn thông tin có thể đƣợc phép dùng nguyên bản hoặc trích dùng cho các mục đích về đào tạo và tham khảo. Mọi mục đích khác mang tính lệch lạc hoặc sử dụng với mục đích kinh doanh thiếu lành mạnh sẽ bị nghiêm cấm. 1 LỜI GIỚI THIỆU Giáo trình mô đun MĐ05 “ Phân tích, gia công và lắp ráp các cụm cơ khí ” đƣợc biên soạn nhằm phục vụ cho nhu cầu học tập của sinh viên nghề Cơ điện tử của Trƣờng Cao đẳng nghề Ninh Thuận.
Nội dung giáo trình này đƣợc biên soạn dựa trên chƣơng trình chi tiết của mô đun đã đƣợc nhà trƣờng phê duyệt. Trong quá trình biên soạn, nội dung giáo trình đã đƣợc rút gọn, cô động sao cho phù hợp với trình độ học tập của ngƣời học. Thời gian thực hiện mô đun: 320 giờ (Lý thuyết: 100 giờ, thực hành: 215 giờ, kiểm tra: 5 giờ), bao gồm 8 bài: - Bài 1: An toàn lao động, bảo vệ sức khỏe và môi trƣờng trong gia công - Bài 2: Giao tiếp vận hành và kỹ thuật trong gia công - Bài 3: Tổ chức công việc - Bài 4: Phân tích chức năng của hệ thống cơ khí - Bài 5: Các cơ cấu máy - Bài 6: Pa lăng - Bài 7: Lắp ráp và tháo rời các cụm cơ khí - Bài 8 : Kết nối và cắt nhiệt Việc biên soạn giáo trình này, tác giả đã cố gắng bám sát nội dung của chƣơng trình chi tiết đã đƣợc duyệt để ngƣời học dễ đối chiếu giữa bài giảng và giáo trình khi học. Trong quá trình biên soạn, mặc dù đã cố gắng rất nhiều, tuy nhiên không thể tránh khỏi những thiếu sót, tác giả rất mong nhận đƣợc những ý kiến đóng góp của các đồng nghiệp và các em sinh viên để giáo trình ngày càng hoàn thiện hơn.
Xin chân thành cảm ơn. Ninh Thuận, ngày tháng năm 2021 Tham gia biên soạn Tổ bộ môn Cơ khí Trƣờng Cao đẳng nghề Ninh Thuận 2 MỤC LỤC BÀI 1. AN TOÀN LAO ĐỘNG, BẢO VỆ SỨC KHỎE VÀ MÔI TRƢỜNG TRONG GIA CÔNG. An toàn lao động và các quy định phòng ngừa tai nạn trong khu vực đào tạo 9 1.1 Thực hiện các biện pháp phòng ngừa tai nạn và an toàn lao động .2 Quy định về an toàn vệ sinh lao động trong khu vực đào tạo .3 Kiến thức cơ bản về bảo vệ môi trƣờng trong khu vực đào tạo .4 Sử dụng hiệu quả năng lƣợng và tài nguyên trong khu vực đào tạo .5 Xử lý trong trƣờng hợp xảy ra tai nạn .6 Phòng cháy.
KHÁI NIỆM CƠ BẢN VỀ GIAO TIẾP KỸ THUẬT VÀ TRONG CÔNG NGHIỆP.1 Giao tiếp tại nơi làm việc .2 Hành vi hƣớng đến giải pháp và phƣơng pháp giải quyết vấn đề .3 Thu thập và đánh giá thông tin .4 Quản lý và bảo mật dữ liệu .5 Sử dụng hệ thống hỗ trợ, mô phỏng, chẩn đoán hoặc trực quan .6 Khái niệm cơ bản về kỹ thuật thuyết trình .7 Tạo các bản vẽ kỹ thuật phức tạp bằng chƣơng trình CAD. TỔ CHỨC CÔNG VIỆC .1 Lập kế hoạch làm việc và cấu trúc công việc .2 Bố trí nơi làm việc .3 Công cụ và phƣơng pháp quản lý chất lƣợng .4 Công cụ và phƣơng pháp quản lý chất lƣợng. PHÂN TÍCH CÁC CHỨC NĂNG CỦA HỆ THỐNG CƠ KHÍ .1 Cơ bản về khái niệm hệ thống cơ khí .2 Loại hình và vật lý cơ bản của hệ thống kỹ thuật.3 Các thành phần và cấu trúc của hệ thống kỹ thuật .4 Phân tích các chức năng của máy công cụ cầm tay .5 Phân tích chức năng của băng tải tự động .1 Khái niệm về cơ cấu máy .2 Các cơ cấu để truyền tải năng lƣợng. 174 3 BÀI 6: PA LĂNG.
208 BÀI 7: LẮP RÁP VÀ THÁO RỜI CÁC CỤM CƠ KHÍ .1 An toàn lao động và bảo vệ môi trƣờng .2 Hoạt động vận chuyển .3 Tháo dỡ các chi tiết và hệ thống sản xuất tự động.4 Lắp ráp các phần tử và hệ thống sản xuất tự động. 263 BÀI 8: KẾT NỐI VÀ CẮT NHIỆT .1 Thiết bị bảo vệ cá nhân (PPE) và nội quy an toàn xƣởng hàn .2 Các loại máy hàn hồ quang tay .3 Bảo quản máy hàn .4 Phụ kiện hàn .5 Hồ quang và ảnh hƣởng của hồ quang.6 Cắt bằng ngọn lửa .7 Ngọn lửa Oxy - Axetylen. 359 4 CHƢƠNG TRÌNH MÔ ĐUN Tên mô đun: GIA CÔNG CÁC CHI TIẾT SỬ DỤNG QUY TRÌNH GIA CÔNG VỚI MÁY MÓC Mã mô đun: MĐ 05 I. VỊ TRÍ, TÍNH CHẤT CỦA MÔ ĐUN 1.
Vị trí: + Mô-đun cơ bản đƣợc thực hiện sau MĐ 01, MĐ 03 2. Tính chất: + Mô-đun đào tạo theo định hƣớng thực hành và bao gồm kiến thức lý thuyết chuyên môn về lắp ráp các cơ cấu cơ khí + Học viên đƣợc mở rộng và đào sâu thêm kiến thức và thực hành với máy móc. Học viên đánh giá các tài liệu kỹ thuật, lập kế hoạch cho các bƣớc và quy trình làm việc theo các tiêu chí liên quan đến chức năng, tổ chức và sản xuất. + Học viên làm việc độc lập và theo nhóm để lắp ráp các cụm chi tiết, bộ phận với độ chính xác cao; sử dụng các quy trình lắp ráp, phƣớng pháp hàn cắt + Học viên biết và tuân thủ các quy định về an toàn lao động cũng nhƣ bảo vệ sức khỏe và môi trƣờng.
+ Nội dung học tập từ các mô đun đào tạo trƣớc đó đƣợc vận dụng tích hợp, củng cố và đào sâu thêm. MỤC TIÊU CỦA MÔ ĐUN 1. Về kiến thức: - Tiến hành thảo luận trực tiếp hoặc qua điện thoại với cấp trên và trong nhóm, tùy thuộc vào tình huống - Sử dụng và đánh giá các tài liệu kỹ thuật cũng nhƣ hƣớng dẫn vận hành và bảo trì, giao thức kiểm tra và danh sách kiểm tra cũng nhƣ danh sách thiết bị, vật liệu, vị trí cắt - Hiểu và giải thích các quy định về an toàn lao động và bảo vệ môi trƣờng - Chuẩn bị bài thuyết trình và trình bày kết quả - Sử dụng thiết bị bảo vệ cá nhân tùy thuộc vào mức nguy hiểm - Nhận biết và đánh giá các mối nguy hiểm tại nơi làm việc và bảo vệ nơi làm việc theo quy định - Thực hiện các quy định an toàn lao động và phòng ngừa tai nạn lao động - Thực hiện các biện pháp sơ cứu trong trƣờng hợp xảy ra tai nạn - Áp dụng quy định phòng cháy chữa cháy - Thực hiện các biện pháp chữa cháy ban đầu - Tuân thủ các quy tắc về an toàn lao động trong quá trình bảo trì và sửa chữa - Mô tả và áp dụng các biện pháp xử lý vận hành và tái chế nguyên liệu thô - Tuân thủ các quy định về sức khỏe, an toàn lao động và bảo vệ môi trƣờng 5 - Lựa chọn, sử dụng và bảo dƣỡng các dụng cụ cầm tay và thiết bị đo lƣờng điển hình - Lựa chọn, thiết lập, vận hành và bảo trì các máy công cụ cầm tay và cố định đơn giản - Xác định và đặt giá trị máy của các máy công cụ cầm tay và cố định đơn giản - Xác định và đảm bảo các bƣớc và quy trình làm việc theo tiêu chí chức năng, tổ chức và sản xuất - Chủ động thực hiện các kỹ thuật làm việc cơ bản của cắt thủ công, định hình và kết nối các bộ phận - Lập bản vẽ và phác thảo thủ công và với phần mềm CAD hỗ trợ máy tính theo tiêu chuẩn 2. Về kỹ năng: - Hiểu các tài liệu kỹ thuật đơn giản nhƣ hƣớng dẫn vận hành và bảo trì, báo cáo thử nghiệm và danh sách kiểm tra cũng nhƣ danh sách và mô tả việc mua sắm vật liệu cho các phần tử cơ điện tử.
- Giải thích các bảng dữ liệu, biểu đồ, bảng tra, bản vẽ và phác thảo. - Tạo bài thuyết trình và trình bày kết quả công việc cho cấp trên, nhân viên và các học viên khác ở khóa trƣớc và khóa sau. - Làm quen với các quy định và tiêu chuẩn nghề nghiệp cơ bản để phòng ngừa tai nạn, bảo vệ môi trƣờng và sức khỏe. - Làm quen với các quy định nghề nghiệp về an toàn lao động và phòng ngừa tai nạn cũng nhƣ bảo vệ môi trƣờng và áp dụng chúng trong công việc.
- Nhận thức đƣợc tầm quan trọng của việc sử dụng thiết bị bảo hộ cá nhân (PPE) và biết đặc điểm của chúng. - Sử dụng thiết bị bảo hộ cá nhân (PPE) theo quy định và thực hiện các biện pháp phòng ngừa an toàn đặc biệt nếu cần thiết. - Mô tả biện pháp trong trƣờng hợp xảy ra tai nạn và hỏa hoạn và thực hiện các biện pháp ban đầu. - Mô tả tác động của các chất có hại đối với cơ thể ngƣời và môi trƣờng cũng nhƣ các biện pháp phòng tránh chúng.
- Nhận thức đƣợc nhiệm vụ xử lý có trách nhiệm với môi trƣờng của các vật liệu vận hành cũng nhƣ vật tƣ và vật liệu phụ trợ và áp dụng chúng. - Mô tả các biện pháp xử lý vận hành và tái chế nguyên liệu thô. - Lập kế hoạch và tổ chức quy trình làm việc bằng cách sử dụng ví dụ về gia công một chi tiết cơ khí - Làm quen với công nghệ máy móc của máy khoan và các nhiệm vụ để sản xuất phôi từ thực tiễn nghề nghiệp. - Xác định các bƣớc và công cụ cần thiết cũng nhƣ thiết bị kiểm tra và đo lƣờng 6 theo các tiêu chí chức năng, kỹ thuật sản xuất và kinh tế.
- Mô tả toàn bộ quy trình sản xuất trên cơ sở bản vẽ kỹ thuật và các tài liệu sản xuất đƣợc phát triển độc lập. - Tuân thủ các quy định về sức khỏe và an toàn tại nơi làm việc cũng nhƣ các quy định pháp lý về bảo vệ môi trƣờng trong quá trình chuẩn bị làm việc và tất cả các bƣớc sản xuất sản phẩm. - Sản xuất phôi nhỏ hơn, các bộ phận hoặc mô hình riêng lẻ và chọn dụng cụ cầm tay, máy cầm tay, máy cố định và vật liệu phù hợp cho công việc và chuẩn bị vị trí làm việc có chú ý đến thứ tự công việc.
