TỔNG QUAN HỌC THUẬT VÀ NỘI DUNG GIÁO TRÌNH CƠ SỞ KỸ THUẬT MẠCH ĐIỆN

Tổng quan về giáo trình (250-300 từ)

  • Môn học và vị trí trong chương trình đào tạo: Giáo trình thuộc học phần Cơ sở Kỹ thuật Điện (Lý thuyết Mạch điện) – một khối kiến thức cơ sở ngành bắt buộc trong khung chương trình đào tạo trình độ Đại học và Cao đẳng kỹ thuật cho các ngành Kỹ thuật Điện, Kỹ thuật Điện tử, Tự động hóa và Cơ điện tử. Học phần đóng vai trò làm cầu nối giữa kiến thức Vật lý đại cương (phần Điện – Từ) với các môn học chuyên ngành như Máy điện, Khí cụ điện, Kỹ thuật đo lường và Hệ thống cung cấp điện.
  • Mục tiêu học tập (Learning outcomes):
    • Về kiến thức: Phân tích được chức năng của các phần tử mạch (nguồn điện, dây dẫn, phụ tải, thiết bị bảo vệ và đo lường); giải thích nguyên lý mô hình hóa từ phần tử thực sang phần tử lý tưởng ($R, L, C, e, j$); nắm vững các định luật cơ bản (Ohm, Kirchhoff, Joule – Lenz, Faraday, Maxwell) và hệ thống phương pháp giải mạch tuyến tính.
    • Về kỹ năng: Tính toán thành thạo các thông số trạng thái ($I, U, P, Q, S, A, Q_{nhiệt}$) trong mạch một chiều (DC) và mạch xoay chiều hình sin (AC); giải các bài toán biến đổi tương đương, mạch cộng hưởng và nâng cao hệ số công suất $\cos\varphi$.
    • Về thái độ: Rèn luyện tính cẩn thận, tư duy logic giải tích và độ chính xác nghiêm ngặt trong tính toán kỹ thuật.
  • Cấu trúc và cách tiếp cận: Giáo trình được xây dựng theo trình tự suy luận diễn dịch: đi từ bản chất các hiện tượng điện từ và mô hình hóa phần tử $\rightarrow$ thiết lập hệ thống định luật bảo toàn $\rightarrow$ giải tích mạch điện một chiều (DC) $\rightarrow$ giải tích mạch điện xoay chiều hình sin (AC) một pha không phân nhánh và phân nhánh.
  • Điểm đặc sắc của giáo trình: Giáo trình tiếp cận lý thuyết mạch xuất phát từ quan điểm năng lượng của trường điện từ (hiện tượng tiêu tán, hiện tượng nguồn, hiện tượng tích phóng năng lượng trong trường điện và trường từ), giúp người học phân biệt rõ ràng giữa mô hình tính toán lý tưởng và cấu trúc vật lý của linh kiện thực tế có tham số ký sinh.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

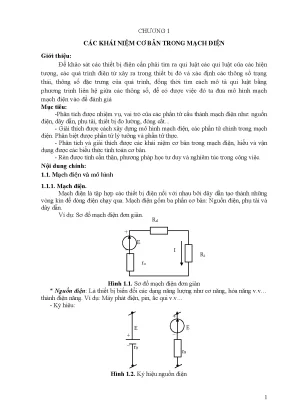

  • Chương 1: Các khái niệm cơ bản trong mạch điện:
    • Key concepts: Cấu trúc mạch điện gồm nguồn ($E, r_0$), dây dẫn ($R = \rho \frac{l}{S}$, điện dẫn $g = \gamma \frac{S}{l}$), phụ tải và khí cụ phụ trợ (đóng cắt, bảo vệ, đo lường). Hiện tượng biến đổi năng lượng (nguồn, tiêu tán) và tích phóng năng lượng điện từ. Hệ 5 phần tử mạch lý tưởng hai cực ($R, L, C$, nguồn áp $u(t)=e(t)$, nguồn dòng $i(t)=j(t)$) cùng các phần tử đa cực (nguồn phụ thuộc, hỗ cảm). Mô hình phần tử thực có xét tham số tổn hao và ký sinh ($r_L, r_C, l_C, L_r, C_r$). Dòng điện ($I = \frac{q}{t}$), mật độ dòng điện $J$ ($A/mm^2$). Các phép biến đổi tương đương: ghép nguồn, ghép điện trở nối tiếp/song song/hỗn hợp, biến đổi sao – tam giác ($\Delta - Y$), biến đổi tương đương giữa nguồn áp và nguồn dòng ($U = E - r_0 I \leftrightarrow J = I + I_1$).
  • Chương 2: Mạch điện một chiều:
    • Key concepts: Định luật Ohm cho đoạn mạch và toàn mạch kín ($I = \frac{E}{R_{tđ}}$). Công và công suất điện ($A = UIt$, $P = UI$), định luật Joule – Lenz về tác dụng phát nhiệt ($Q = I^2 R t$). Định luật Faraday – Lenz về cảm ứng điện từ và công thức Maxwell ($e = -\frac{d\Phi}{dt}$), sức điện động chuyển động ($e = B l v \sin\alpha$), nguyên lý hỗ cảm, dòng điện xoáy Fuco và biện pháp ghép lá thép kỹ thuật mỏng cách điện.
    • Hệ thống 5 phương pháp giải mạch DC:
      1. Phương pháp biến đổi điện trở tương đương: Áp dụng cho mạch một nguồn mắc hỗn hợp.
      2. Phương pháp xếp chồng dòng điện: Dựa trên tính tuyến tính của mạch điện nhiều nguồn.
      3. Phương pháp dòng điện nhánh (hệ phương trình Kirchhoff): Lập $n-1$ phương trình Kirchhoff 1 ($\sum I_k = 0$) và $m-(n-1)$ phương trình Kirchhoff 2 ($\sum E_k = \sum I_k R_k$).
      4. Phương pháp dòng điện vòng: Đặt ẩn là các dòng điện chạy khép kín trong từng mắt lưới độc lập.
      5. Phương pháp điện thế nút: Chọn nút gốc có điện thế bằng 0, giải hệ phương trình điện thế nút qua ma trận tổng dẫn riêng $g_{ii}$, dẫn tương hỗ $g_{ij}$ và tổng nguồn dòng tới nút $\sum E_g$; trường hợp 2 nút áp dụng công thức điện áp hai nút.
  • Chương 3: Dòng điện xoay chiều hình sin:
    • Key concepts: Đại lượng đặc trưng của dòng AC hình sin: chu kỳ $T$, tần số $f = \frac{1}{T}$, tần số góc $\omega = 2\pi f$, giá trị tức thời $i = I_m \sin(\omega t + \psi_i)$, giá trị hiệu dụng $I = \frac{I_m}{\sqrt{2}} \approx 0{,}707 I_m$. Khái niệm pha, góc pha đầu $\psi$, độ lệch pha $\varphi = \psi_u - \psi_i$. Phương pháp biểu diễn lượng hình sin bằng đồ thị vector Fresnel.
    • Khảo sát mạch đơn phần tử: Mạch thuần trở $R$ ($u, i$ đồng pha, $P = UI = I^2 R$); mạch thuần cảm $L$ ($u$ sớm pha $\frac{\pi}{2}$ so với $i$, cảm kháng $X_L = \omega L$, công suất phản kháng $Q = UI = I^2 X_L$); mạch thuần dung $C$ ($i$ sớm pha $\frac{\pi}{2}$ so với $u$, dung kháng $X_C = \frac{1}{\omega C}$, $Q = UI = I^2 X_C$).
    • Mạch $R-L-C$ nối tiếp: Thiết lập tam giác điện áp ($U = \sqrt{U_R^2 + (U_L - U_C)^2}$), tam giác trở kháng ($Z = \sqrt{R^2 + (X_L - X_C)^2}$, $\tan\varphi = \frac{X_L - X_C}{R}$), tam giác công suất ($S = UI = \sqrt{P^2 + Q^2}$, $P = UI\cos\varphi$, $Q = UI\sin\varphi$).
    • Hiện tượng cộng hưởng điện áp: Điều kiện $X_L = X_C \leftrightarrow \omega_0 = \frac{1}{\sqrt{LC}}$ hay $f_0 = \frac{1}{2\pi\sqrt{LC}}$; tính chất $Z_{min} = R$, $I_{max} = \frac{U}{R}$, $\varphi = 0$, hệ số phẩm chất $q = \frac{U_L}{U} = \frac{X_L}{R}$; phân tích ứng dụng thu sóng và nguy cơ quá áp.
    • Mạch xoay chiều phân nhánh: Phương pháp giản đồ vector Fresnel tổng hợp điện áp và dòng điện.
  • Progression logic: Nội dung phát triển chặt chẽ từ việc mô hình hóa phần tử cô lập $\rightarrow$ tương tác trong mạch DC dừng $\rightarrow$ các giải thuật mạng đa nguồn $\rightarrow$ mở rộng sang chế độ dao động điều hòa xác lập trong mạch AC.

Kiến thức nền tảng được xây dựng

  • Lý thuyết mô hình hóa trường điện từ: Chuyển đổi các quá trình vật lý phức tạp trong không gian thành các thông số mạch tập trung ($R, L, C, e, j$).
  • Nguyên lý bảo toàn và tính chất topo mạng: Tính liên tục của dòng điện dựa trên định luật Kirchhoff 1 ($\sum I = 0$) và tính chất thế của điện trường tĩnh/dừng dựa trên định luật Kirchhoff 2 ($\sum U = 0$).
  • Nguyên lý tuyến tính: Nguyên lý xếp chồng và các phép biến đổi tương đương hai cực/ba cực ($\Delta - Y$).
  • Lý thuyết biểu diễn hình học: Không gian vector cho các đại lượng dao động điều hòa cùng tần số.

Kỹ năng phát triển

  • Technical skills: Tính toán chính xác các thông số mạch điện ($R_{tđ}, Z, I, U, P, Q, S, \cos\varphi, A$); chuyển đổi thuần thục giữa các cấu hình mạch sao – tam giác và giữa nguồn dòng – nguồn áp.
  • Analytical skills: Nhận diện và lựa chọn phương pháp giải tối ưu (phương pháp dòng vòng khi mạch có ít mắt lưới, phương pháp thế nút khi mạch có ít điểm nút); phân tích trạng thái pha và điều kiện xảy ra cộng hưởng điện áp.
  • Practical competencies: Xác định sụt áp trên đường dây truyền tải; tính toán tổn thất công suất; hiểu rõ cấu tạo lõi thép máy điện chống dòng Fuco; tính giá trị tiền điện tiêu thụ và các thông số định mức ghi trên nhãn thiết bị (như $220\text{V}, 380/220\text{V}$).

Phương pháp giảng dạy và học tập (300-350 từ)

  • Pedagogical approach: Giáo trình kết hợp phương pháp quy nạp – diễn dịch. Từ các định luật vật lý cơ bản (Faraday, Joule – Lenz, Ohm), giáo trình khái quát hóa thành các mô hình toán học giải tích, sau đó xây dựng thành các quy trình thuật toán cụ thể (từng bước 1, bước 2, bước 3) để người học áp dụng giải các bài toán kỹ thuật.
  • Bài tập và case studies:
    • Giáo trình cung cấp hệ thống ví dụ tính toán mẫu có lời giải chi tiết cho từng phương pháp:
      • Bài toán mạch DC 1 nguồn có điện trở mắc hỗn hợp kết hợp biến đổi $\Delta - Y$ ($E = 4{,}4\text{V}, R_2=60\Omega, R_3=120\Omega, R_4=8\Omega, R_5=44\Omega$).
      • Bài toán giải mạch DC 2 nguồn bằng phương pháp xếp chồng ($E_1=E_2=220\text{V}, R_1=2\Omega, R_2=2\Omega, R_3=10\Omega$).
      • Bài toán giải mạch 3 nút bằng phương pháp điện thế nút ($E_1=E_2=12\text{V}, E_4=E_6=15\text{V}$).
      • Bài toán giải mạch 3 mắt lưới bằng phương pháp dòng điện vòng ($E_1=120\text{V}, E_2=110\text{V}$).
      • Bài toán tổng hợp sức điện động xoay chiều bằng vector ($e_1 = 3\sqrt{2}\sin(314t + 15^\circ)\text{V}$, $e_2 = 4\sqrt{2}\sin(314t + 75^\circ)\text{V}$).
  • Practical exercises: Hệ thống câu hỏi ôn tập lý thuyết định tính và bài tập định lượng cuối mỗi chương: tính toán điện trở đường dây đồng ($l = 640\text{m}, S = 16\text{mm}^2, \rho_{Cu} = 0{,}0175\frac{\Omega\cdot\text{mm}^2}{\text{m}}$), tính tổn hao công suất trên nguồn và tải, xác định điện dung tương đương của bộ tụ ghép nối tiếp và song song ($C_1=2\mu\text{F}, C_2=4\mu\text{F}, C_3=6\mu\text{F}$).
  • Assessment methods: Đánh giá thông qua khả năng thiết lập hệ phương trình mạch độc lập, giải đại số tuyến tính tìm nghiệm dòng điện nhánh, vẽ đồ thị vector Fresnel và giải thích hiện tượng vật lý (sụt áp, cộng hưởng, quá nhiệt).
  • Self-study guidelines: Người học cần thực hiện theo quy trình 3 bước khi tiếp cận bài toán mạch: (1) Phân tích sơ đồ hình học để xác định số nhánh $m$, số nút $n$ và số mắt lưới; (2) Quy ước chiều dương cho dòng điện nhánh và mạch vòng; (3) Lựa chọn phương pháp giải có số phương trình ít nhất trước khi tiến hành tính toán số học.

Điểm nổi bật và cập nhật (250-300 từ)

  • Mô hình hóa chi tiết phần tử thực: Khác với cách tiếp cận lý thuyết thuần túy chỉ xét phần tử lý tưởng, giáo trình phân tích cặn kẽ mô hình tương đương của linh kiện thực tế khi làm việc ở các dải tần số khác nhau:
    • Cuộn dây thực: gồm điện cảm $L$ nối tiếp điện trở tổn hao dây quấn $r_L$, xét thêm điện dung ký sinh giữa các vòng dây ở tần số cao.
    • Tụ điện thực: gồm điện dung $C$ song song với điện trở rò qua điện môi $r_C$, xét thêm điện cảm ký sinh $l_C$ của dây dẫn nối ở tần số rất cao.
    • Điện trở thực: có xét đến điện cảm ký sinh $L_r$ và điện dung phân tán $C_r$.
  • Tích hợp các hiện tượng vật lý vào kỹ thuật công nghiệp:
    • Giải thích hiện tượng dòng điện xoáy (dòng Fuco) và cơ chế phát nhiệt, từ đó liên hệ trực tiếp với giải pháp chế tạo lõi thép máy điện từ các lá thép kỹ thuật mỏng có sơn cách điện ghép lại nhằm giảm tổn hao năng lượng.
    • Ứng dụng hiện tượng hỗ cảm trong chế tạo máy biến áp.
    • Ứng dụng hiện tượng cộng hưởng điện áp trong kỹ thuật chọn tần số sóng Radio và thiết kế mạch lọc, đồng thời đưa ra các chỉ dẫn an toàn về nguy cơ sụt áp hoặc quá áp cục bộ trên $L$ và $C$ gấp $q$ lần điện áp nguồn.
  • Chuẩn hóa quy trình thuật toán giải tích: Các phương pháp giải mạch phức tạp (dòng điện nhánh, dòng điện vòng, thế nút) được chuẩn hóa thành các bước logic rõ ràng, thuận lợi cho việc lập trình giải tích mạch trên máy tính.

Đối tượng sử dụng giáo trình (200-250 từ)

  • Sinh viên mục tiêu: Sinh viên năm thứ nhất và năm thứ hai thuộc các khối ngành:
    • Kỹ thuật Điện, Hệ thống điện, Thiết bị điện.
    • Kỹ thuật Điện tử – Viễn thông, Kỹ thuật Điều khiển và Tự động hóa.
    • Kỹ thuật Cơ điện tử, Công nghệ Kỹ thuật Ô tô (phần hệ thống điện).
  • Prerequisites (Kiến thức tiên quyết cần có):
    • Toán học: Đại số tuyến tính (phương pháp giải hệ phương trình nhiều ẩn, định thức, ma trận); Giải tích vi tích phân (đạo hàm, tích phân hàm biến thiên); Lượng giác và hình học vector.
    • Vật lý: Kiến thức Vật lý đại cương về Điện trường tĩnh, Từ trường, Dòng điện không đổi và Hiện tượng cảm ứng điện từ.
  • Giảng viên và cách sử dụng: Giảng viên sử dụng giáo trình làm khung đề cương chuẩn cho bài giảng lý thuyết; sử dụng hệ thống sơ đồ mạch và số liệu mẫu có sẵn để xây dựng bài tập thảo luận trên lớp, ngân hàng đề thi tự luận hoặc bài kiểm tra trắc nghiệm đánh giá năng lực giải tích mạch.
  • Tự học và tra cứu: Kỹ sư, kỹ thuật viên vận hành thiết bị điện có thể sử dụng giáo trình làm tài liệu tra cứu các công thức biến đổi mạch tương đương, phương pháp tính sụt áp đường dây và nguyên lý làm việc của mạch xoay chiều $R-L-C$.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với ai?

Giáo trình phù hợp cho sinh viên bậc đại học và cao đẳng kỹ thuật các ngành Điện – Điện tử, Tự động hóa cần xây dựng nền tảng lý thuyết mạch và kỹ năng tính toán thông số mạng điện.

2. Cần kiến thức nền nào để học tốt giáo trình?

Người học cần hoàn thành các học phần Toán cao cấp (đặc biệt là giải hệ phương trình tuyến tính, vi tích phân và lượng giác) cùng học phần Vật lý đại cương phần Điện – Từ.

3. Điểm khác biệt của giáo trình so với các tài liệu khác là gì?

Giáo trình phân loại rõ ràng giữa phần tử lý tưởng và mô hình phần tử thực tế (có tính đến tham số ký sinh $r_L, r_C, l_C, L_r, C_r$), đồng thời hệ thống hóa tường minh 5 phương pháp giải mạch DC và phân tích sâu bản chất năng lượng của hiện tượng cộng hưởng $AC$.

4. Làm sao để tự học các phương pháp giải mạch một cách hiệu quả?

Người học nên làm chủ việc phân tích sơ đồ mạng: xác định đúng số nút $n$ để viết $n-1$ phương trình thế nút hoặc Kirchhoff 1; xác định đúng số mắt lưới $m-(n-1)$ để viết phương trình dòng điện vòng hoặc Kirchhoff 2, sau đó đối chiếu kết quả giữa các phương pháp.

5. Có tài liệu và dạng bài tập bổ trợ nào trong giáo trình?

Giáo trình tích hợp đầy đủ hệ thống ví dụ tính toán số học cụ thể kèm lời giải từng bước, hệ thống câu hỏi lý thuyết và bài tập tự luyện cuối mỗi chương bao gồm cả bài toán tính tổn thất công suất đường dây truyền tải và bài toán kinh tế năng lượng tiêu thụ.

Kết luận (150 từ)

  • Giá trị học thuật cốt lõi: Giáo trình cung cấp hệ thống tri thức cơ bản và toàn diện về lý thuyết mạch điện tuyến tính, liên kết chặt chẽ giữa hiện tượng vật lý điện từ thực tế với các mô hình giải tích toán học chuẩn xác.
  • Lộ trình học tập khuyến nghị:
    1. Giai đoạn 1: Làm chủ khái niệm phần tử, hiện tượng năng lượng và biến đổi tương đương (Chương 1).
    2. Giai đoạn 2: Thực hành giải mạch điện một chiều DC đa nguồn bằng 5 phương pháp giải tích mạng (Chương 2).
    3. Giai đoạn 3: Khảo sát mạch xoay chiều AC hình sin, phân tích vector Fresnel, mạch R-L-C nối tiếp và hiện tượng cộng hưởng điện áp (Chương 3).
  • Tài liệu tra cứu tiếp theo: Để mở rộng kiến thức, người học được định hướng nghiên cứu tiếp các phần: Mạch điện xoay chiều ba pha, Mạch có hỗ cảm, Quá trình quá độ trong mạch điện và Mạng bốn cực (Mạng hai cửa).
