Giáo Trình Điều Khiển Lập Trình Cỡ Nhỏ Nghề Điện Công Nghiệp Cao Đẳng

Giáo trình điều khiển lập trình cỡ nhỏ cho nghề điện công nghiệp cao đẳng nghề, cung cấp kiến thức và kỹ năng cần thiết cho sinh viên.

• Tác giả: Trần Thị Thảo
• Trường học: Trường Cao Đẳng Cơ Điện Xây Dựng Việt Xô
• Chuyên ngành: Điện Công Nghiệp
• Đề tài: Giáo Trình Điều Khiển Lập Trình Cỡ Nhỏ
• Loại tài liệu: Giáo Trình
• Năm xuất bản: 2019
• Địa điểm: Ninh Bình

Tóm tắt

I. Tổng quan về Giáo Trình Điều Khiển Lập Trình Cỡ Nhỏ Nghề Điện Công Nghiệp

Giáo trình điều khiển lập trình cỡ nhỏ là tài liệu quan trọng trong chương trình đào tạo nghề điện công nghiệp. Tài liệu này được thiết kế nhằm cung cấp cho học viên những kiến thức cơ bản về bộ điều khiển lập trình, đặc biệt là LOGO! của Siemens và EASY của Meller. Nội dung giáo trình bao gồm các bài học từ giới thiệu chung đến các chức năng cơ bản và lập trình thực tế. Việc nắm vững giáo trình này sẽ giúp học viên có khả năng ứng dụng hiệu quả trong thực tiễn.

1.1. Mục tiêu của Giáo Trình Điều Khiển Lập Trình

Mục tiêu chính của giáo trình là giúp học viên phân tích cấu tạo, nguyên lý lập trình và phạm vi ứng dụng của các bộ điều khiển lập trình cỡ nhỏ. Học viên sẽ được trang bị kiến thức cần thiết để thực hiện các ứng dụng cơ bản trong dân dụng và công nghiệp.

1.2. Đối tượng sử dụng Giáo Trình

Giáo trình này được thiết kế cho học viên các khóa đào tạo nghề điện công nghiệp, đặc biệt là những người mới bắt đầu tìm hiểu về lập trình điều khiển. Nó cũng hữu ích cho các giảng viên trong việc giảng dạy và hướng dẫn thực hành.

II. Thách thức trong việc áp dụng Giáo Trình Điều Khiển Lập Trình

Việc áp dụng giáo trình điều khiển lập trình cỡ nhỏ gặp phải một số thách thức. Đầu tiên, học viên có thể gặp khó khăn trong việc hiểu các khái niệm cơ bản về lập trình và điều khiển. Thứ hai, việc thực hành trên các thiết bị thực tế đòi hỏi sự chính xác và cẩn thận. Cuối cùng, sự phát triển nhanh chóng của công nghệ yêu cầu học viên phải luôn cập nhật kiến thức mới.

2.1. Khó khăn trong việc tiếp cận công nghệ mới

Học viên thường gặp khó khăn trong việc làm quen với các công nghệ mới trong lĩnh vực điều khiển lập trình. Việc thiếu tài liệu hướng dẫn chi tiết có thể làm giảm hiệu quả học tập.

2.2. Thiếu kinh nghiệm thực hành

Nhiều học viên thiếu kinh nghiệm thực hành trên các thiết bị điều khiển thực tế, điều này có thể dẫn đến việc không nắm vững các kỹ năng cần thiết để áp dụng trong công việc.

III. Phương pháp lập trình hiệu quả trong Giáo Trình Điều Khiển Lập Trình

Để đạt được hiệu quả cao trong việc học lập trình điều khiển, giáo trình cung cấp nhiều phương pháp lập trình khác nhau. Các phương pháp này bao gồm lập trình trực tiếp trên thiết bị và lập trình bằng phần mềm LOGO! SOFT. Mỗi phương pháp có những ưu điểm riêng, giúp học viên có thể lựa chọn cách học phù hợp nhất.

3.1. Lập trình trực tiếp trên LOGO

Lập trình trực tiếp trên LOGO giúp học viên nắm bắt nhanh chóng các chức năng cơ bản của thiết bị. Phương pháp này cho phép học viên thực hành ngay trên thiết bị, từ đó củng cố kiến thức lý thuyết.

3.2. Sử dụng phần mềm LOGO SOFT

Phần mềm LOGO! SOFT cung cấp giao diện thân thiện, giúp học viên dễ dàng lập trình và mô phỏng các ứng dụng. Việc sử dụng phần mềm này cũng giúp học viên làm quen với các công cụ lập trình hiện đại.

IV. Ứng dụng thực tiễn của Giáo Trình Điều Khiển Lập Trình Cỡ Nhỏ

Giáo trình điều khiển lập trình cỡ nhỏ không chỉ dừng lại ở lý thuyết mà còn có nhiều ứng dụng thực tiễn trong ngành điện công nghiệp. Các ứng dụng này bao gồm điều khiển băng tải, hệ thống chiếu sáng tự động và nhiều ứng dụng khác trong sản xuất. Việc áp dụng kiến thức từ giáo trình vào thực tế sẽ giúp học viên nâng cao kỹ năng và khả năng làm việc.

4.1. Điều khiển băng tải trong sản xuất

Hệ thống điều khiển băng tải là một trong những ứng dụng phổ biến của bộ điều khiển lập trình. Học viên sẽ được hướng dẫn cách lập trình để điều khiển băng tải hoạt động hiệu quả.

4.2. Hệ thống chiếu sáng tự động

Giáo trình cũng cung cấp hướng dẫn về cách lập trình hệ thống chiếu sáng tự động, giúp tiết kiệm năng lượng và nâng cao hiệu quả sử dụng điện.

V. Kết luận và Tương lai của Giáo Trình Điều Khiển Lập Trình

Giáo trình điều khiển lập trình cỡ nhỏ đóng vai trò quan trọng trong việc đào tạo nghề điện công nghiệp. Với sự phát triển không ngừng của công nghệ, giáo trình cần được cập nhật thường xuyên để đáp ứng nhu cầu thực tế. Tương lai của giáo trình sẽ hướng đến việc tích hợp các công nghệ mới, giúp học viên có thể làm việc hiệu quả hơn trong môi trường công nghiệp hiện đại.

5.1. Cập nhật công nghệ mới

Giáo trình cần thường xuyên cập nhật các công nghệ mới trong lĩnh vực điều khiển lập trình để đảm bảo học viên được trang bị kiến thức hiện đại.

5.2. Định hướng phát triển nghề nghiệp

Học viên cần được định hướng rõ ràng về các cơ hội nghề nghiệp trong lĩnh vực điện công nghiệp, từ đó có thể phát triển bản thân một cách hiệu quả.

Trích đoạn nội dung tài liệu

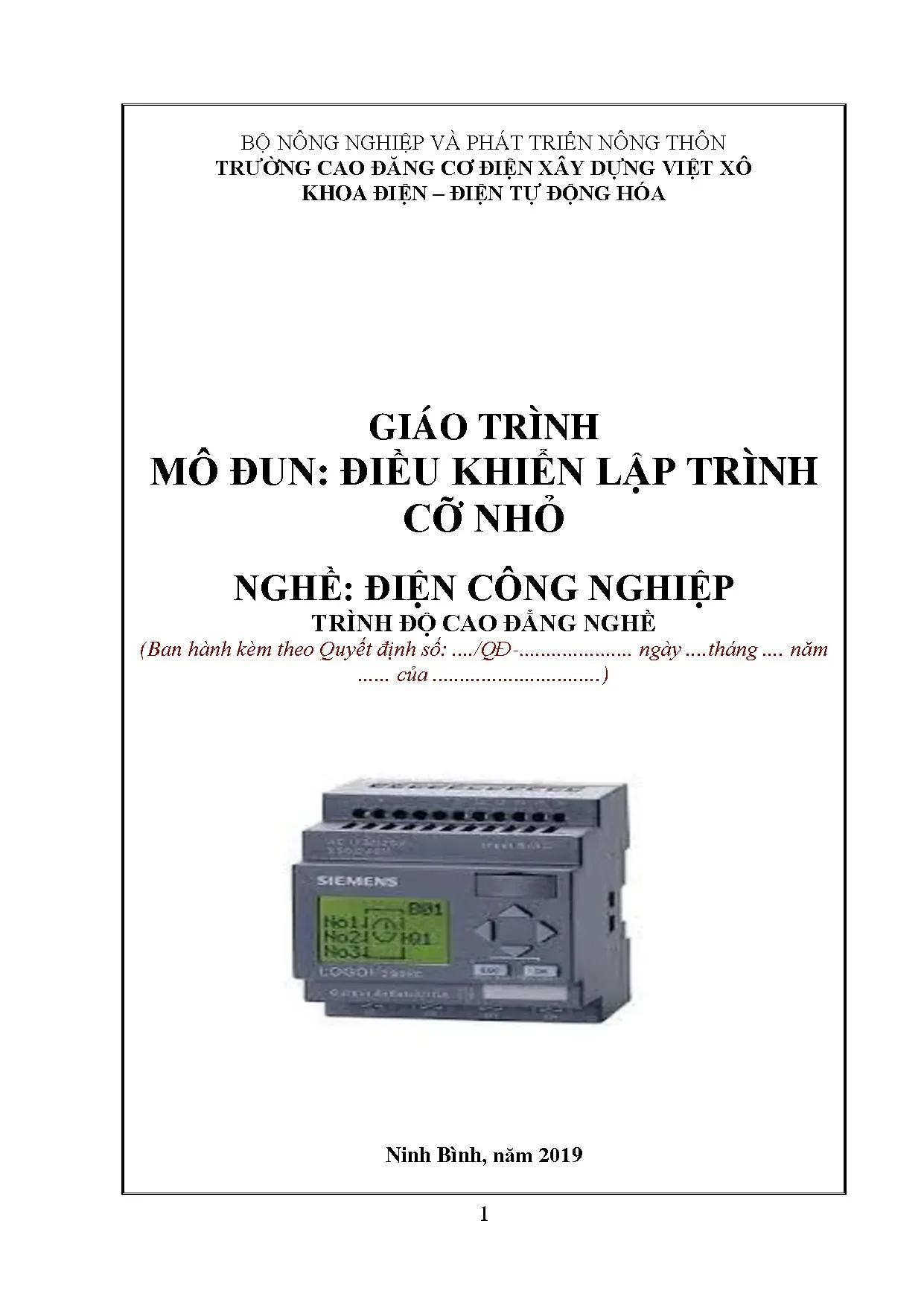

BỘ NÔNG NGHIỆP VÀ PHÁT TRIỂN NÔNG THÔN TRƢỜNG CAO ĐĂNG CƠ ĐIỆN XÂY DỰNG VIỆT XÔ KHOA ĐIỆN – ĐIỆN TỰ ĐỘNG HÓA GIÁO TRÌNH MÔ ĐUN: ĐIỀU KHIỂN LẬP TRÌNH CỠ NHỎ NGHỀ: ĐIỆN CÔNG NGHIỆP TRÌNH ĐỘ CAO ĐẲNG NGHỀ (Ban hành kèm theo Quyết định số: .) Ninh Bình, năm 2019 1 TUYÊN BỐ BẢN QUYỀN Tài liệu này thuộc loại sách giáo trình nên các nguồn thông tin có thể được phép dùng nguyên bản hoặc trích dùng cho các mục đích về đào tạo và tham khảo. Mọi mục đích khác mang tính lệch lạc hoặc sử dụng với mục đích kinh doanh thiếu lành mạnh sẽ bị nghiêm cấm. LỜI GIỚI THIỆU Giáo trình điều khiển lập trình cỡ nhỏ được thực hiện bởi sự tham gia của các giảng viên của trường Cao đẳng Cơ Điện Xây Dựng Việt Xô thực hiện Giáo trình này được thiết kế theo mô đun thuộc hệ thống mô đun/ môn học của chương trình đào tạo nghề Điện công nghiệp ở cấp trình độ Cao đẳng nghề, và được dùng làm giáo trình cho học viên trong các khóa đào tạo. Mô đun này được thiết kế gồm 6 bài Bài 1: Giới thiệu chung về bộ điều khiển lập trình cỡ nhỏ Bài 2: Các chức năng cơ bản của LOGO Bài 3: Các chức năng đặc biệt của LOGO Bài 4: Lập trình trực tiếp trên LOGO Bài 5: Lập trình bằng phần mềm LOGO! SOFT Bài 6: Bộ điều khiển lập trình Easy của hãng Meller Mặc dù đã hết sức cố gắng, song sai sót là khó tránh.

Tác giả rất mong nhận được các ý kiến phê bình, nhận xét của bạn đọc để giáo trình được hoàn thiện hơn Tam Điệp, ngày…. năm 2019 Tham gia biên soạn 1. Trần Thị Thảo – Chủ biên 2. Bùi Thế Văn 2 Mục lục LỜI GIỚI THIỆU.

7 GIỚI THIỆU CHUNG VỀ BỘ ĐIỀU KHIỂN LẬP TRÌNH CỠ NHỎ. Bộ điều khiển lập trình loại nhỏ LOGO của hãng Siemens. Phân loại và kết cấu phần cứng. Đặc điểm ngõ vào, ngõ ra và kết nối phần cứng theo chủng loại.

Khả năng mở rộng:. 14 CÁC CHỨC NĂNG CƠ BẢN CỦA LOGO. Các hàm logic cơ bản:. Phần mềm lập trình Logo! Soft Comfort:.

Thiết lập kết nối PC- LOGO:. Sử dụng phần mềm. Bài tập thực hành. Các chức năng đặc biệt khác.

Hàm LATCHING relay (relay chốt). Hàm Rơ le xung (Pulse Relay). Bộ định thời 7 ngày trong tuần (weekly timer). Hàm On / Off Delay.

Hàm Relay xung có trì hoãn (Wiping Relay – Pulse Output). Mạch tạo xung vuông không đồng bộ (Asynchronous Pulse). 46 LẬP TRÌNH TRỰC TIẾP TRÊN LOGO. Bốn quy tắc sử dụng phím trên Logo.

Phương pháp kết nối các khối chức năng. Chỉnh đồng hồ( SET CLOCK). Xóa chương trình. Đặt tên chương trình.

Viết chương trình mới. Lưu trữ và chạy chương trình. Cấu tạo ngoài của LOGO! 230RC. Bài tập ứng dụng.

Điều khiển ba băng tải. Điều khiển động cơ đảo chiều quay. 57 LẬP TRÌNH BẰNG PHẦN MỀM LOGO! SOFT. Điều khiển băng tải theo thời gian tự động.

Điều khiển cửa tự động. Điều khiển chuông trường học:. Thang máy xây dựng tự động. Điều khiển đếm sản phẩm:.

64 BỘ ĐIỀU KHIỂN LẬP TRÌNH EASY CỦA HÃNG MELLER. Giới thiệu chung. Cấu trúc bên ngoài của EASY. Giới thiệu các Model CPU.

Đặc điểm ngõ vào, ngõ ra, cách nối dây. Khả năng mở rộng. Lập trình trực tiếp trên Easy. Các quy tắc dùng phím.

Các chức năng cơ bản và đặc biệt. Phương pháp soạn thảo. Bài tập ứng dụng. Lập trình bằng phần mềm Easy Soft.

Kết nối PC - Easy. Sử dụng phần mềm. Bài tập minh họa. Bài tập tự làm.

78 TÀI LIỆU THAM KHẢO. 80 5 MÔ ĐUN: ĐIỀU KHIỂN LẬP TRÌNH CỠ NHỎ Mã mô đun: MĐ 32 Vị trí, tính chất, ý nghĩa và vai trò của mô đun: - Mô đun này phải học sau khi đã học xong môn học Tin học cơ bản, điện tử cơ bản và Mô đun Trang bị điện, Kỹ thuật cảm biến. - Là mô đun thuộc mô đun chuyên ngành - Lập trình điều khiển cỡ nhỏ với việc sử dụng các mô đun điều khiển cỡ nhỏ cho phép giải quyết các bài toán điều khiển vừa và nhỏ vẫn đảm bảo tính linh hoạt và kinh tế. Kỹ năng lắp đặt và lập trình được giới thiệu trong giáo trình này nhằm giúp cho người học có khả năng ứng dụng hiệu quả trong các lĩnh vực khác nhau.

Mục tiêu của mô đun: - Phân tích được cấu tạo, nguyên lý lập trình, phạm vi ứng dụng. của một số bộ điều khiển lập trình loại nhỏ (LOGO! của Siemens; EASY của Moller). - Phân tích được cấu trúc phần cứng và phần mềm của các bộ điều khiển này. - Kết nối được bộ điều khiển và thiết bị ngoại vi.

- Chạy mô phỏng trên máy tính với phần mềm chuyên dụng. - Thực hiện được các ứng dụng cơ bản trong dân dụng và công nghiệp. - R n luyện tính cẩn thận, tỉ mỉ, chính xác, tư duy khoa học và sáng tạo. - Đảm bảo an toàn cho người và thiết bị.

Nội dung của mô đun: Thời gian (giờ)) Số Tên các bài trong mô đun Tổng Lý Thực Kiểm TT số thuyết hành tra* 1 Giới thiệu chung về bộ điều khiển 2 2 lập trình cở nhỏ 2 Các chức năng cơ bản của LOGO 10 4 6 3 Các chức năng đặc biệt của LOGO 8 5 3 4 Lập trình trực tiếp trên LOGO 10 3 7 5 Lập trình bằng phần mềm LOGO 18 4 14 SOFT 6 Bộ điều khiển lập trình EASY của 8 2 6 hãng MELLER 7 Kiểm tra 4 4 Cộng 60 20 36 4 6 BÀI 1 GIỚI THIỆU CHUNG VỀ BỘ ĐIỀU KHIỂN LẬP TRÌNH CỠ NHỎ Mã bài: MĐ32.01 Giới thiệu: Giới thiệu tổng quan về bộ điều khiển lập trình cỡ nhỏ cũng như sự đa dạng của nó trên thực tế. Mục tiêu: - Phân biệt được sự khác nhau về công dụng giữa LOGO, EASY với PLC. - Phân tích được cấu trúc phần cứng, các ngõ vào, ngõ ra, khả năng mở rộng của bộ điều khiển lập trình LOGO!. - R n luyện tính cẩn thận, tỉ mỉ, chính xác, tư duy khoa học và sáng tạo.

- Đảm bảo an toàn cho người và thiết bị. Nội dung chính: 1. Phương pháp điều khiển nối cứng (Hard-wired control). Trong điều khiển nối cứng người ta chia làm hai loại: nối cứng có tiếp điểm và nối cứng không tiếp điểm.

- Điều khiển nối cứng có tiếp điểm là dùng các khí cụ điện từ như rơle, công tắc tơ kết hợp với các bộ cảm biến, đ n, nút ấn, công tắc… Các khí cụ này được nối lại với nhau theo một mạch điện cụ thể để thực hiện một yêu cầu công nghệ nhất định. - Điều khiển nối cứng không tiếp điểm là dùng các cổng logic cơ bản, các cổng logic đa năng hay các mạch tuần tự (gọi chung là IC số), kết hợp với các bộ cảm biến, đ n, nút ấn, công tắc…Các IC số này cũng được liên kết với nhau theo một sơ đồ logic. Các mạch điều khiển nối cứng sử dụng các linh kiện điện tử công suất như SCR, triac để thay thế các công tắc tơ trong các mạch động lực. Phương pháp điều khiển lập trình được.

Trong hệ thống điều khiển lập trình được cấu trúc của bộ điều khiển và cách đấu dây độc lập với chương trình. Nhiệm vụ của sơ đồ mạch điều khiển sẽ được xác định bằng một số hữu hạn các bước thực hiện xác định gọi là "chương trình". Chương trình này mô tả các bước thực hiện gọi là tiến trình điều khiển, tiến trình này được lưu vào bộ nhớ nên được gọi là "điều khiển lập trình có nhớ" nhờ sự trợ giúp của bộ lập trình hay máy vi tính. Bộ điều khiển lập trình PLC.

7 Bộ điều khiển lập trình (Programmable Logic Controller) gọi tắt là PLC là thiết bị điều khiển số lập trình được cho phép thực hiện các thuật toán điều khiển thông qua một ngôn ngữ lập trình.1: Cấu trúc bộ điều khiển PLC Hệ thống PLC sẽ không cảm nhận được thế giới bên ngoài nếu không có các cảm biến, và cũng không thể điều khiển được hệ thống sản xuất nếu không có các động cơ, xy lanh hay các thiết bị ngoại vi khác nếu cần thiết có thể sử dụng các máy tính chủ tại các vị trí đặc biệt của dây chuyền sản xuất. PLC bao gồm các module sau: - Đơn vị xử lý trung tâm CPU và bộ nhớ chương trình. - Module xuất nhập (I/O module). - Khối cấp nguồn nuôi.

Để thể hiện chương trình điều khiển của PLC có 3 phương pháp biểu diễn: - Sơ đồ hình thang Ladder Dia gram gọi tắt là LAD. - Lưu đồ hệ thống điều khiển CSF (Control System Flowchart) hay sơ đồ khối chức năng FBD (Funcition Block Diagram). - Liệt kê danh sách lệnh STL (Statement List). Bộ điều khiển lập trình loại nhỏ LOGO của hãng Siemens.

Phân loại và kết cấu phần cứng. LO GO là một modul logic đa năng của hãng Siemens bao gồm: - Chức năng điều khiển - Bộ điều khiển vận hành và hiển thị - Bộ cung cấp nguồn - Giao diện vao/ra (6 ngõ vào và 4 ngõ ra). - Một giao diện lập trình và cáp nối với máy tính. - Các chức năng cơ bản thông dụng trong thực tế như các hàm thời gian, tạo xung.

8 - Một công tắc thời gian theo thời gian thực (có pin nuôi riêng). Trước khi sử dụng một LOGO, ta phải biết một số thông tin cơ bản về sản phẩm như cấp điện áp sử dụng, ngõ ra là relay hay transistor…. Các thông tin cơ bản đó có thể tìm thấy ngay ở góc dưới bên trái của sản phẩm. Ví dụ: LOGO! 230RC Một số kí hiệu dùng để nhận biết các đặc tính của sản phẩm: • 12: nguồn cung cấp là 12 VDC • 24: nguồn cung cấp là 24 VDC • 230: nguồn cung cấp trong khoảng 115…240 VAC/DC • R: ngõ ra là relay.

Nếu dòng thông tin không chứa kí tự này nghĩa là ngõ ra của sản phẩm là transistor • C: sản phẩm có tích hợp các hàm thời gian thực. • O: sản phẩm không có màn hình hiển thị. • DM: Modul digital. • AM: modul analog.

• CM: modul truyền thông.
