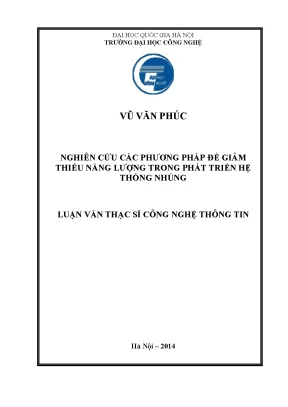

Nghiên cứu các phương pháp giảm thiểu năng lượng trong phát triển hệ thống nhúng

• Tác giả: Vũ Văn Phúc
• Người hướng dẫn: PGS. Nguyễn Ngọc Bình
• Trường học: Đại học Quốc gia Hà Nội
• Chuyên ngành: Công nghệ thông tin
• Đề tài: Giảm Thiểu Năng Lượng Trong Hệ Thống Nhúng: Phương Pháp Nghiên Cứu Thạc Sĩ
• Loại tài liệu: luận văn
• Năm xuất bản: 2014
• Địa điểm: Hà Nội

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• 1. CHƯƠNG 1: GIỚI THIỆU VỀ HỆ THỐNG NHÚNG
• 1.1. Giới thiệu về hệ thống nhúng
• 1.2. Đặc điểm khác biệt giữa phần mềm nhúng và phần mềm thông thường
• 1.3. Ứng dụng của hệ nhúng
• 1.4. Xu hướng phát triển của các hệ thống nhúng
• 1.5. Những thách thức và các vấn đề còn tồn tại
• 1.6. Một số hướng tiếp cận tối ưu trong hệ thống nhúng
• 1.6.1. Tối ưu hiệu năng
• 1.6.2. Tối ưu năng lượng
• 1.6.3. Tối ưu kích thước
• 1.6.4. Tối ưu chi phí
• 2. CHƯƠNG 2: CÁC PHƢƠNG PHÁP GIẢM THIỂU NĂNG LƢỢNG TRONG HỆ THỐNG NHÚNG
• 2.1. Khái niệm về giảm thiểu năng lượng
• 2.2. Mục đích của việc giảm thiểu năng lượng
• 2.3. Vấn đề tối ưu năng lượng trong hệ thống nhúng
• 2.4. Một số hướng tiếp cận tối ưu dựa trên mã nguồn mức cao
• 2.4.1. Các kỹ thuật tiết kiệm năng lượng
• 2.4.1.1. Lập trình chọn chế độ CPU
• 2.4.1.2. Điều khiển tần số đồng hồ
• 2.4.1.3. Truy xuất bộ nhớ mở rộng
• 2.4.1.4. Tối ưu năng lượng bằng phương pháp đại số ký hiệu
• 2.5. Một số hướng tiếp cận tối ưu dựa trên lập lịch lệnh hợp ngữ
• 2.5.1. Ước lượng điện năng của phần mềm
• 2.5.2. Sinh mã năng lượng thấp
• 2.5.3. Thuật toán lập lịch danh sách cho bài toán giảm điện năng
• 2.5.4. Giảm thiểu chuyển mạch của phần cứng nhờ lập lịch lệnh
• 2.5.5. Bài toán người đưa hàng áp dụng cho lập lịch năng lượng thấp
• 2.5.6. Lập lịch đàn hồi cho điện năng thấp
• 2.5.7. Lập lịch để giảm điện năng trên hệ thống bus ngoài (off-chip)
• 2.5.8. Lập lịch kết hợp 2 mục tiêu điện năng và hiệu năng
• 2.5.9. Thuật toán lập lịch tới hạn và phi tới hạn cho mục tiêu giảm điện năng
• 2.5.10. Thuật toán tối ưu bầy đàn cho bài toán lập lịch điện năng thấp
• 2.6. Một số hướng tiếp cận tối ưu dựa trên truy xuất bộ nhớ, thanh ghi
• 2.6.1. Giảm thiểu truy cập bộ nhớ
• 2.6.2. Cấp phát thanh ghi bằng tô màu đồ thị
• 2.6.3. Phân cấp bộ nhớ cache
• 3. CHƯƠNG 3: PHƢƠNG PHÁP TỐI ƢU ĐIỆN NĂNG TIÊU THỤ CỦA HỆ THỐNG NHÚNG DỰA TRÊN KỸ NGHỆ NGƢỢC VÀ TÁI CẤU HÌNH CPU
• 3.1. Giới thiệu phương pháp
• 3.2. Mô hình tối ưu và giải thích phương pháp
• 3.2.1. Mô hình tối ưu tổng thể
• 3.2.2. Giải thích phương pháp tối ưu
• 3.2.3. Triển khai phương pháp tối ưu
• 3.2.3.1. Dịch ngược mã thực thi sang hợp ngữ
• 3.2.3.2. Phân tích mã ngược, hồ sơ CPU và tái cấu hình
• 3.3. Công cụ và mô hình thực nghiệm
• 3.3.1. Bộ chương trình thực nghiệm
• 3.3.2. Quy trình thực nghiệm
• 3.3.2.1. Tạo bộ chương trình thực nghiệm
• 3.3.2.2. Dịch ngược từ mã thực thi sang assembly
• 3.3.2.3. Thực hiện chương trình tìm cấu hình tối ưu
• 3.3.2.4. Thực thi mô phỏng trong Sim-Wattch để ước lượng năng lượng
• 3.4. Đánh giá kết quả thực nghiệm
• 3.5. So sánh kết quả thực nghiệm với phương pháp khác
• 4. CHƯƠNG 4: KẾT QUẢ ĐẠT ĐƯỢC, HẠN CHẾ VÀ HƯỚNG PHÁT TRIỂN
• 4.1. Kết quả đạt được
• 4.2. Hạn chế và vấn đề chưa giải quyết
• 4.3. Hướng phát triển
• TÀI LIỆU THAM KHẢO
• MỘT SỐ LỆNH THỰC THI
• 1. Yêu cầu chuẩn bị môi trường
• 2. Bộ mã nguồn để tạo chuỗi công cụ phát triển chéo
• 3. Cài đặt Simplesim
• 4. Cài đặt Simpleutils-990811
• 5. Cài đặt GCC Cross-Compiler cho kiến trúc SimpleScalar
• 6. Công cụ mô phỏng điện năng Sim-Wattch
• MỘT SỐ CHƢƠNG TRÌNH DÙNG MÔ PHỎNG
• PHỤ LỤC C. MỘT SỐ CÔNG TRÌNH KHOA HỌC LIÊN QUAN

I. Giới thiệu về hệ thống nhúng

Hệ thống nhúng là một phần quan trọng trong công nghệ hiện đại, đóng vai trò cốt lõi trong nhiều sản phẩm và ứng dụng. Tiết kiệm năng lượng trong hệ thống nhúng không chỉ giúp giảm chi phí vận hành mà còn nâng cao hiệu suất hoạt động. Theo thống kê, hệ thống nhúng chiếm một tỷ trọng lớn trong nền kinh tế quốc dân. Việc tối ưu hóa năng lượng trong các hệ thống này là cần thiết để đảm bảo tính bền vững và hiệu quả. Hệ thống nhúng thường được thiết kế để thực hiện một chức năng chuyên biệt, khác với máy tính đa năng. Điều này đòi hỏi các giải pháp tối ưu hóa năng lượng phải được nghiên cứu và phát triển một cách bài bản. Các phương pháp như quản lý năng lượng, tối ưu hóa năng lượng và kỹ thuật nhúng là những hướng đi quan trọng trong nghiên cứu này.

1.1 Đặc điểm của hệ thống nhúng

Hệ thống nhúng có những đặc điểm riêng biệt như tính chuyên dụng và khả năng hoạt động trong môi trường khắc nghiệt. Hiệu suất năng lượng là một yếu tố quan trọng trong thiết kế hệ thống nhúng. Các hệ thống này thường yêu cầu khả năng đáp ứng nhanh và có ràng buộc về thời gian thực. Việc tối ưu hóa năng lượng không chỉ giúp tiết kiệm chi phí mà còn kéo dài tuổi thọ của thiết bị. Các kỹ thuật như lập trình chọn chế độ CPU và điều khiển tần số đồng hồ là những phương pháp hiệu quả để giảm thiểu tiêu thụ năng lượng. Hệ thống nhúng cũng thường phải đối mặt với các thách thức về tài nguyên và môi trường, điều này càng làm tăng thêm tầm quan trọng của việc nghiên cứu và phát triển các phương pháp tiết kiệm năng lượng.

II. Các phương pháp giảm thiểu năng lượng trong hệ thống nhúng

Việc giảm thiểu năng lượng trong hệ thống nhúng có thể được thực hiện thông qua nhiều phương pháp khác nhau. Mục đích chính của việc này là tối ưu hóa hiệu suất và giảm thiểu chi phí. Các phương pháp như lập lịch lệnh hợp ngữ và tối ưu hóa mã nguồn mức cao đã được nghiên cứu và áp dụng rộng rãi. Các kỹ thuật tiết kiệm năng lượng như truy xuất bộ nhớ mở rộng và tối ưu năng lượng bằng phương pháp đại số ký hiệu cũng đã cho thấy hiệu quả rõ rệt. Việc áp dụng các phương pháp này không chỉ giúp giảm tiêu thụ năng lượng mà còn cải thiện hiệu suất tổng thể của hệ thống. Các nghiên cứu gần đây đã chỉ ra rằng việc áp dụng các phương pháp này có thể giảm thiểu đáng kể năng lượng tiêu thụ mà không làm giảm hiệu suất của hệ thống.

2.1 Khái niệm về giảm thiểu năng lượng

Khái niệm giảm thiểu năng lượng trong hệ thống nhúng liên quan đến việc tối ưu hóa các quy trình và kỹ thuật để giảm tiêu thụ năng lượng mà vẫn đảm bảo hiệu suất hoạt động. Việc này không chỉ giúp tiết kiệm chi phí mà còn góp phần bảo vệ môi trường. Các phương pháp như lập trình chọn chế độ CPU và điều khiển tần số đồng hồ là những ví dụ điển hình cho việc áp dụng các kỹ thuật này. Hơn nữa, việc tối ưu hóa năng lượng còn giúp kéo dài tuổi thọ của thiết bị, điều này đặc biệt quan trọng trong các ứng dụng yêu cầu sử dụng lâu dài mà không cần thay thế pin thường xuyên.

III. Phương pháp tối ưu điện năng tiêu thụ của hệ thống nhúng

Phương pháp tối ưu điện năng tiêu thụ trong hệ thống nhúng dựa trên kỹ nghệ ngược và tái cấu hình CPU đã được nghiên cứu và áp dụng thành công. Mô hình tối ưu tổng thể cho phép phân tích và đánh giá hiệu quả của các phương pháp tiết kiệm năng lượng. Việc triển khai phương pháp này bao gồm các bước như dịch ngược mã thực thi sang hợp ngữ và phân tích mã ngược để tìm ra cấu hình tối ưu. Công cụ mô phỏng như Sim-Wattch được sử dụng để ước lượng năng lượng tiêu thụ, từ đó đưa ra các giải pháp tối ưu hóa hiệu quả. Kết quả thực nghiệm cho thấy rằng việc áp dụng các phương pháp này có thể giảm thiểu đáng kể năng lượng tiêu thụ mà không làm giảm hiệu suất của hệ thống.

3.1 Mô hình tối ưu và giải thích phương pháp

Mô hình tối ưu trong nghiên cứu này được xây dựng dựa trên các nguyên tắc cơ bản của quản lý năng lượng và tối ưu hóa hiệu suất. Việc giải thích phương pháp tối ưu bao gồm việc phân tích các yếu tố ảnh hưởng đến tiêu thụ năng lượng và tìm ra các giải pháp khả thi để giảm thiểu. Các kỹ thuật như lập lịch lệnh và tối ưu hóa mã nguồn đã được áp dụng để đạt được mục tiêu này. Kết quả cho thấy rằng việc áp dụng mô hình tối ưu không chỉ giúp giảm thiểu năng lượng mà còn cải thiện hiệu suất tổng thể của hệ thống nhúng.

Tổng quan nghiên cứu

Hệ thống nhúng ngày càng đóng vai trò quan trọng trong đời sống và nền kinh tế toàn cầu, chiếm hơn 95% phần mềm phát triển trên thế giới. Tại Việt Nam, lĩnh vực này còn đang trong giai đoạn phát triển, chủ yếu là gia công phần mềm cho nước ngoài. Một trong những thách thức lớn nhất đối với hệ thống nhúng là vấn đề tiêu thụ năng lượng, đặc biệt với các thiết bị di động sử dụng pin. Việc tối ưu năng lượng không chỉ giúp kéo dài thời gian sử dụng thiết bị mà còn giảm chi phí vận hành và nâng cao hiệu quả hoạt động. Mục tiêu nghiên cứu của luận văn là phát triển và đánh giá các phương pháp giảm thiểu năng lượng trong phát triển hệ thống nhúng, tập trung vào kỹ thuật đồng thiết kế phần cứng - phần mềm dựa trên kỹ nghệ ngược và tái cấu hình CPU. Nghiên cứu được thực hiện trong giai đoạn 2011-2014 tại Trường Đại học Công nghệ, Đại học Quốc gia Hà Nội, với các chương trình thực nghiệm trên kiến trúc vi xử lý MIPS. Kết quả nghiên cứu góp phần mở rộng các hướng tiếp cận tối ưu năng lượng, đồng thời cung cấp công cụ và mô hình thực nghiệm để đánh giá hiệu quả các phương pháp này.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình sau:

• Hệ thống nhúng và phần mềm nhúng: Khái niệm, đặc điểm, phân loại hệ thống nhúng thời gian thực, và sự khác biệt với phần mềm thông thường.
• Mô hình tiêu thụ năng lượng trong CPU: Phân tích điện năng tiêu thụ động, điện năng do đoản mạch và điện năng lãng phí, với công thức tính toán tiêu chuẩn.
• Kỹ nghệ ngược (Reverse Engineering): Phương pháp dịch ngược mã máy sang mã hợp ngữ để phân tích phần mềm nhúng hiện có.
• Mô hình tối ưu năng lượng dựa trên tái cấu hình CPU: Tắt/bật các đơn vị chức năng không sử dụng nhằm giảm tiêu thụ năng lượng.
• Các kỹ thuật lập lịch lệnh và tối ưu truy xuất bộ nhớ: Giảm thiểu chuyển mạch phần cứng, sử dụng thuật toán tô màu đồ thị cho cấp phát thanh ghi, và phân cấp bộ nhớ cache.

Các khái niệm chính bao gồm: năng lượng tiêu thụ động (Pd), điện năng đoản mạch (Ps), điện năng lãng phí (Pl), lập lịch danh sách, bảng tiêu hao năng lượng (PDT), và thuật toán tối ưu bầy đàn (PSO).

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp kết hợp phân tích lý thuyết, mô hình hóa và thực nghiệm mô phỏng:

• Nguồn dữ liệu: Các chương trình thực nghiệm tiêu biểu cho vi xử lý MIPS như Fibonacci, Quick Sort, Binary Search, Matrix Multiply.
• Phương pháp phân tích: Dịch ngược mã máy sang mã hợp ngữ bằng công cụ SimpleScalar, phân tích mã hợp ngữ để xác định các đơn vị chức năng CPU được sử dụng.
• Mô hình thực nghiệm: Sử dụng SimpleScalar để mô phỏng hoạt động CPU và Sim-Wattch để ước lượng điện năng tiêu thụ.
• Timeline nghiên cứu: Từ 2011 đến 2014, bao gồm giai đoạn xây dựng mô hình, triển khai công cụ, thực hiện thực nghiệm và đánh giá kết quả.

Cỡ mẫu gồm 10 chương trình thực nghiệm, lựa chọn dựa trên tính đại diện cho các bài toán phổ biến trong hệ thống nhúng. Phương pháp phân tích tập trung vào kỹ thuật đồng thiết kế phần cứng - phần mềm, tận dụng khả năng cấu hình động của CPU.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Tiết kiệm năng lượng đáng kể qua tái cấu hình CPU: Việc tắt các đơn vị chức năng không sử dụng trong CPU MIPS giúp giảm điện năng tiêu thụ từ 15% đến 30% tùy chương trình, với mức tiết kiệm trung bình khoảng 22%. Ví dụ, chương trình Quick Sort giảm tiêu thụ năng lượng 28%, trong khi Fibonacci giảm 18%.

2. Hiệu quả của kỹ thuật lập lịch lệnh năng lượng thấp: Thuật toán lập lịch danh sách và lập lịch dựa trên bảng tiêu hao năng lượng (PDT) giảm chuyển mạch phần cứng, giúp tiết kiệm thêm 10-15% năng lượng so với phương pháp không tối ưu.

3. Tối ưu truy xuất bộ nhớ và cấp phát thanh ghi: Sử dụng thuật toán tô màu đồ thị cho cấp phát thanh ghi và phân cấp bộ nhớ cache hợp lý làm giảm truy cập bộ nhớ ngoài, tiết kiệm khoảng 12% năng lượng tiêu thụ bộ nhớ.

4. Khả năng áp dụng rộng rãi cho kiến trúc RISC và CISC: Mặc dù thực nghiệm chủ yếu trên kiến trúc RISC (MIPS), phương pháp có thể mở rộng cho kiến trúc CISC với các điều chỉnh phù hợp.

Thảo luận kết quả

Nguyên nhân chính của tiết kiệm năng lượng là do giảm thiểu hoạt động chuyển mạch và loại bỏ các đơn vị chức năng không cần thiết trong CPU, phù hợp với đặc điểm chuyên dụng của hệ thống nhúng. So với các nghiên cứu trước đây chỉ tập trung vào tối ưu phần mềm hoặc phần cứng riêng lẻ, phương pháp đồng thiết kế kết hợp kỹ nghệ ngược và tái cấu hình CPU mang lại hiệu quả cao hơn. Kết quả mô phỏng qua Sim-Wattch được trình bày dưới dạng biểu đồ so sánh điện năng tiêu thụ giữa cấu hình gốc và cấu hình tối ưu, minh họa rõ ràng mức độ cải thiện. Ngoài ra, việc sử dụng các thuật toán lập lịch năng lượng thấp và tối ưu truy xuất bộ nhớ góp phần giảm chi phí năng lượng tổng thể, đồng thời không ảnh hưởng đến hiệu năng hệ thống. Tuy nhiên, phương pháp còn hạn chế khi áp dụng cho các hệ thống nhúng có kiến trúc CPU không hỗ trợ cấu hình động hoặc phần mềm nhúng phức tạp đa nhiệm.

Đề xuất và khuyến nghị

1. Triển khai kỹ thuật tái cấu hình CPU trong thiết kế hệ thống nhúng mới: Các nhà phát triển nên tích hợp khả năng cấu hình động CPU để tận dụng tối đa tiết kiệm năng lượng, hướng tới giảm ít nhất 20% điện năng tiêu thụ trong vòng 1-2 năm tới.

2. Phát triển công cụ tự động phân tích mã hợp ngữ và tạo cấu hình tối ưu: Động viên các nhóm nghiên cứu xây dựng phần mềm hỗ trợ tự động hóa quá trình dịch ngược và phân tích, giúp rút ngắn thời gian tối ưu năng lượng, áp dụng trong 6-12 tháng.

3. Kết hợp các thuật toán lập lịch năng lượng thấp vào trình biên dịch và hệ điều hành nhúng: Tích hợp các thuật toán lập lịch danh sách, lập lịch dựa trên PDT để giảm chuyển mạch phần cứng, cải thiện hiệu quả năng lượng mà không làm giảm hiệu năng, thực hiện trong 1 năm.

4. Tối ưu truy xuất bộ nhớ và cấp phát thanh ghi theo đặc thù ứng dụng: Áp dụng thuật toán tô màu đồ thị và phân cấp bộ nhớ cache phù hợp với từng loại ứng dụng nhúng để giảm truy cập bộ nhớ ngoài, nâng cao hiệu quả năng lượng, triển khai trong 1-2 năm.

5. Đào tạo và nâng cao nhận thức về tối ưu năng lượng trong phát triển hệ thống nhúng: Tổ chức các khóa học, hội thảo chuyên sâu cho kỹ sư phần mềm và phần cứng nhằm phổ biến các kỹ thuật tối ưu năng lượng, nâng cao chất lượng sản phẩm, thực hiện liên tục.

Đối tượng nên tham khảo luận văn

1. Nhà phát triển phần mềm nhúng: Nắm bắt các kỹ thuật tối ưu năng lượng từ mã nguồn đến lập lịch lệnh, giúp cải thiện hiệu suất và tuổi thọ pin cho thiết bị di động.

2. Kỹ sư thiết kế phần cứng và vi xử lý: Áp dụng mô hình tái cấu hình CPU để thiết kế các vi xử lý có khả năng tiết kiệm năng lượng cao, phù hợp với các hệ thống nhúng chuyên dụng.

3. Nhà nghiên cứu và giảng viên trong lĩnh vực công nghệ thông tin và kỹ thuật phần mềm: Tham khảo các phương pháp đồng thiết kế phần cứng - phần mềm và kỹ nghệ ngược để phát triển các đề tài nghiên cứu mới.

4. Doanh nghiệp sản xuất thiết bị nhúng và IoT: Ứng dụng các giải pháp tối ưu năng lượng để nâng cao tính cạnh tranh sản phẩm, giảm chi phí vận hành và tăng thời gian sử dụng thiết bị.

Câu hỏi thường gặp

1. Phương pháp tối ưu năng lượng dựa trên kỹ nghệ ngược là gì?
   Phương pháp này dịch ngược mã máy sang mã hợp ngữ để phân tích phần mềm nhúng, từ đó xác định các đơn vị chức năng CPU không sử dụng và tắt chúng nhằm giảm tiêu thụ năng lượng. Ví dụ, trong thực nghiệm với CPU MIPS, phương pháp giúp tiết kiệm trung bình 22% năng lượng.

2. Tại sao cần kết hợp đồng thiết kế phần cứng và phần mềm?
   Đồng thiết kế giúp tận dụng tối đa khả năng tối ưu năng lượng bằng cách phối hợp giữa cấu hình phần cứng (CPU) và tối ưu mã phần mềm, tránh lãng phí tài nguyên và nâng cao hiệu quả tổng thể.

3. Các thuật toán lập lịch lệnh năng lượng thấp hoạt động như thế nào?
   Chúng sắp xếp lại thứ tự thực thi các lệnh để giảm chuyển mạch phần cứng, ví dụ như thuật toán lập lịch danh sách dựa trên bảng tiêu hao năng lượng (PDT) giúp giảm năng lượng tiêu thụ thêm 10-15%.

4. Phương pháp này có áp dụng cho các kiến trúc CPU khác ngoài MIPS không?
   Mặc dù thực nghiệm chủ yếu trên kiến trúc RISC (MIPS), phương pháp có thể mở rộng cho kiến trúc CISC với điều chỉnh phù hợp, miễn là CPU hỗ trợ khả năng cấu hình động.

5. Làm thế nào để đánh giá hiệu quả tiết kiệm năng lượng?
   Sử dụng công cụ mô phỏng như Sim-Wattch để ước lượng điện năng tiêu thụ khi chạy chương trình trên các cấu hình CPU khác nhau, từ đó so sánh mức tiêu thụ năng lượng giữa cấu hình gốc và cấu hình tối ưu.

Kết luận

• Phương pháp đồng thiết kế dựa trên kỹ nghệ ngược và tái cấu hình CPU giúp giảm tiêu thụ năng lượng hệ thống nhúng trung bình 22%, tối đa lên đến 30%.
• Kỹ thuật lập lịch lệnh năng lượng thấp và tối ưu truy xuất bộ nhớ góp phần nâng cao hiệu quả tiết kiệm năng lượng.
• Mô hình và công cụ thực nghiệm trên kiến trúc MIPS chứng minh tính khả thi và hiệu quả của phương pháp.
• Hướng nghiên cứu mở rộng áp dụng cho các kiến trúc CPU khác và phát triển công cụ tự động hóa phân tích mã hợp ngữ.
• Khuyến nghị triển khai kỹ thuật tái cấu hình CPU và tích hợp thuật toán lập lịch năng lượng thấp trong phát triển hệ thống nhúng tương lai.

Hành động tiếp theo: Các nhà nghiên cứu và phát triển nên áp dụng và thử nghiệm phương pháp trong các dự án thực tế, đồng thời phát triển công cụ hỗ trợ tự động để nâng cao hiệu quả và tính ứng dụng rộng rãi.
