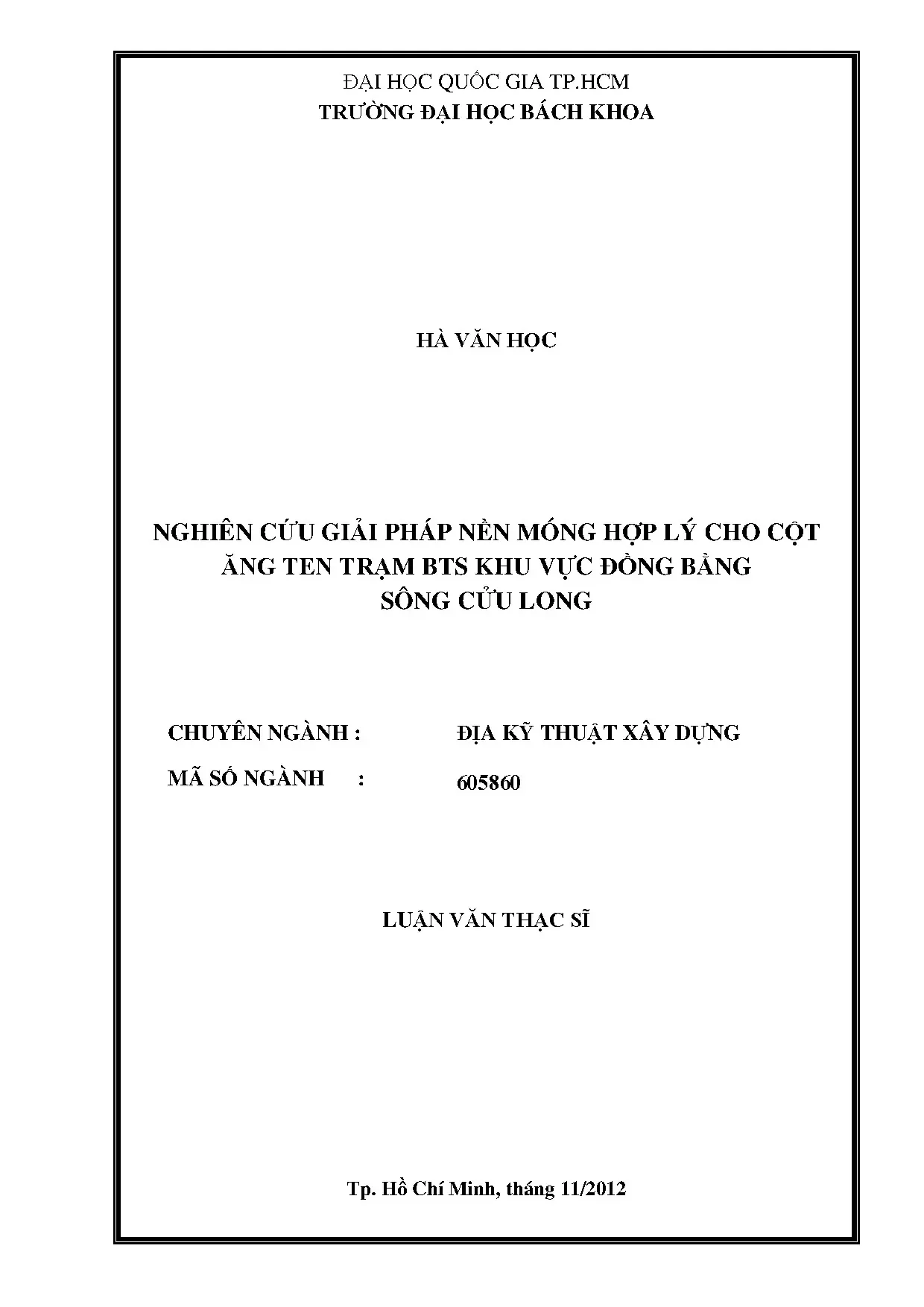

Nghiên cứu giải pháp nền móng hợp lý cho cột ăng ten trạm BTS khu vực Đồng Bằng Sông Cửu Long

Giải pháp nền móng hiệu quả cho cột ăng ten trạm BTS tại Đồng Bằng Sông Cửu Long, đảm bảo độ bền vững và an toàn trong mọi điều kiện địa chất.

• Tác giả: Hà Văn Học
• Người hướng dẫn: TS. Trần Xuân Thọ
• Trường học: Đại học Bách Khoa - ĐHQG TP.HCM
• Chuyên ngành: Địa Kỹ Thuật Xây Dựng
• Đề tài: Giải Pháp Nền Móng Hợp Lý Cho Cột Ăng Ten Trạm BTS Tại Đồng Bằng Sông Cửu Long
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2012
• Địa điểm: Thành phố Hồ Chí Minh

Mục lục chi tiết

• LỜI CẢM ƠN
• TÓM TẮT
• ABSTRACT
• LỜI CAM ĐOAN
• MỞ ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN VỀ NỀN ĐẤT YẾU VÀ GIẢI PHÁP NỀN MÓNG HỢP LÝ CHO MÓNG CỘT ĂNG TEN TRẠM BTS
• 1.1. Tổng quan về nền đất yếu tại đồng bằng sông Cửu Long
• 1.2. Các vấn đề khi xây dựng công trình trên nền đất yếu
• 1.3. Giải pháp xử lý nền móng hợp lý
• 1.3.1. Các giải pháp xử lý kết cấu công trình
• 1.3.2. Các giải pháp xử lý về móng
• 1.3.3. Các giải pháp xử lý về nền
• 1.3.3.1. Phương pháp thay nền
• 1.3.3.2. Các phương pháp cơ học
• 2. CHƯƠNG 2: CƠ SỞ LÝ THUYẾT TÍNH XỬ LÝ NỀN MÓNG CÔNG TRÌNH BẰNG PHƯƠNG PHÁP TOP-BASE
• 3. CHƯƠNG 3: GIẢI PHÁP MÓNG TOP-BASE CHO CỘT ĂNG TEN TRẠM BTS KHU VỰC ĐỒNG BẰNG SÔNG CỬU LONG
• KẾT LUẬN VÀ KIẾN NGHỊ

Tóm tắt

I. Tổng quan về nền đất yếu và giải pháp nền móng hợp lý cho cột ăng ten trạm BTS

Khu vực Đồng bằng sông Cửu Long (ĐBSCL) nổi bật với nền đất yếu, điều này gây khó khăn trong việc xây dựng các trạm BTS. Đặc điểm của đất sét yếu tại đây bao gồm dung trọng thiên nhiên thấp, độ ẩm cao và hệ số rỗng lớn. Những yếu tố này dẫn đến sức chịu tải thấp và độ lún lớn khi xây dựng công trình. Việc xử lý nền móng cho cột ăng ten trạm BTS trở nên cần thiết để đảm bảo an toàn và hiệu quả. Giải pháp truyền thống như sử dụng cọc bê tông cốt thép (BTCT) hoặc cừ tràm thường tốn kém và không hiệu quả trong điều kiện thi công khó khăn. Do đó, việc áp dụng phương pháp Top-base được xem là một giải pháp hợp lý, giúp giảm chi phí và thời gian thi công. Phương pháp này không chỉ cải thiện khả năng chịu tải mà còn giảm độ lún, đảm bảo an toàn cho công trình.

1.1. Đặc điểm nền đất yếu tại ĐBSCL

ĐBSCL có hệ thống sông ngòi chằng chịt, với khoảng 50% diện tích bị ngập lũ. Đất sét yếu tại đây có các đặc trưng cơ lý như dung trọng thiên nhiên khoảng 14,5 đến 15,5 kN/m³ và độ ẩm từ 65% đến 75%. Những đặc điểm này làm cho việc xây dựng công trình trở nên phức tạp, đặc biệt là các trạm BTS. Để đảm bảo khả năng chịu tải và giảm độ lún, các giải pháp xử lý nền móng cần được áp dụng một cách hợp lý. Việc sử dụng cọc BTCT hoặc cừ tràm thường không khả thi trong điều kiện địa hình khó khăn, do đó, cần tìm kiếm các giải pháp thay thế hiệu quả hơn.

II. Giải pháp móng Top base cho cột ăng ten trạm BTS

Giải pháp móng Top-base được đề xuất như một phương pháp hiệu quả để xử lý nền móng cho cột ăng ten trạm BTS tại ĐBSCL. Phương pháp này cho phép cải thiện khả năng chịu tải của nền đất yếu, đồng thời giảm độ lún tổng thể và lún lệch của công trình. Việc áp dụng Top-base không chỉ giúp tiết kiệm chi phí mà còn rút ngắn thời gian thi công. Đặc biệt, phương pháp này có thể được thực hiện ở những khu vực có điều kiện thi công khó khăn, nơi mà các phương pháp truyền thống không thể áp dụng. Các nghiên cứu cho thấy rằng Top-base có khả năng ứng dụng cao trong việc xử lý nền móng cho các công trình lớn tại ĐBSCL.

2.1. Tính toán và phân tích khả năng chịu tải của móng Top base

Phân tích khả năng chịu tải của móng Top-base được thực hiện thông qua phương pháp phần tử hữu hạn bằng phần mềm Plaxis 2D. Kết quả cho thấy rằng móng Top-base có khả năng chịu tải tốt hơn so với các phương pháp truyền thống. Việc giảm độ lún và tăng cường khả năng chịu tải của nền đất yếu là rất quan trọng trong việc đảm bảo an toàn cho các trạm BTS. Phương pháp này không chỉ mang lại hiệu quả kinh tế mà còn góp phần nâng cao chất lượng công trình, đáp ứng nhu cầu phát triển mạng lưới thông tin di động tại khu vực ĐBSCL.

III. Kết luận và kiến nghị

Kết luận từ nghiên cứu cho thấy rằng giải pháp nền móng Top-base là một lựa chọn hợp lý cho cột ăng ten trạm BTS tại ĐBSCL. Phương pháp này không chỉ giúp giảm chi phí đầu tư mà còn đảm bảo an toàn cho công trình trong điều kiện nền đất yếu. Đề xuất áp dụng rộng rãi phương pháp Top-base trong các dự án xây dựng trạm BTS tại ĐBSCL nhằm nâng cao hiệu quả đầu tư và giảm thiểu rủi ro trong thi công. Cần có thêm các nghiên cứu sâu hơn về khả năng ứng dụng của phương pháp này trong các điều kiện địa chất khác nhau để tối ưu hóa thiết kế và thi công.

3.1. Đề xuất nghiên cứu tiếp theo

Đề xuất nghiên cứu tiếp theo nên tập trung vào việc đánh giá hiệu quả lâu dài của móng Top-base trong các điều kiện khác nhau. Cần thực hiện các thử nghiệm thực địa để xác định chính xác khả năng chịu tải và độ lún của móng trong thời gian dài. Ngoài ra, việc phát triển các công nghệ mới trong xử lý nền đất yếu cũng cần được xem xét để nâng cao hiệu quả và tính bền vững của các công trình xây dựng trong khu vực.

Nội dung chính

Tổng quan nghiên cứu

Khu vực Đồng bằng sông Cửu Long sở hữu hệ thống kênh rạch chằng chịt với hơn 50% diện tích chịu ngập lũ hàng năm từ 1 đến 3 tháng. Đặc trưng địa chất tại đây là tầng đất bùn sét yếu dày từ 10m đến 40m, có dung trọng tự nhiên thấp từ 14,5 đến 15,5 kN/m³, độ ẩm tự nhiên cao từ 65% đến 75%, hệ số rỗng lớn từ 1,5 đến 2,0 và mô đun biến dạng tổng quát chỉ đạt 500 đến 600 kN/m². Trong bối cảnh 7 nhà mạng viễn thông cạnh tranh phát triển mạng lưới truyền dẫn, nhu cầu xây dựng các trạm thu phát sóng di động (BTS) gia tăng nhanh chóng. Tuy nhiên, việc thi công móng cột ăng ten trên nền đất có sức chịu tải chỉ đạt 0,7 đến 0,8 kG/cm² đang tạo ra áp lực tài chính rất lớn khi chi phí xử lý nền móng thường chiếm tới 45% tổng giá trị xây lắp hạng mục công trình.

Các giải pháp truyền thống như đóng cọc cừ tràm với mật độ 25 cây/m² đòi hỏi phải mở rộng diện tích đáy móng nhưng không đáp ứng được các cột ăng ten tải trọng lớn. Ngược lại, giải pháp ép cọc bê tông cốt thép tiết diện 250x250mm hoặc 300x300mm lại gặp khó khăn nghiêm trọng khi vận chuyển máy móc cơ giới hạng nặng vào vùng sâu, vùng xa, hải đảo. Mục tiêu cụ thể của luận văn là nghiên cứu, tính toán và chứng minh tính khả thi của giải pháp móng Top-base nhằm tăng sức chịu tải lên 1,5 đến 2,5 lần, giảm độ lún công trình từ 50% đến 75% và tối ưu hóa chi phí đầu tư. Phạm vi nghiên cứu tập trung vào 2 công trình điển hình tại thành phố Cần Thơ (cột tự đứng cao 45m) và thị xã Vĩnh Châu, tỉnh Sóc Trăng (cột dây co cao 100m) trong giai đoạn từ tháng 7/2012 đến tháng 11/2012. Kết quả mang lại giải pháp công nghệ nền móng đột phá, an toàn và bền vững cho hạ tầng viễn thông vùng Tây Nam Bộ.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu vận dụng lý thuyết sức chịu tải giới hạn của Terzaghi kết hợp mô hình phá hoại trượt sâu để đánh giá khả năng chịu lực của nền móng gia cố Top-base. Khác với nền đất yếu tự nhiên thường bị phá hoại do trượt cục bộ, móng Top-base chuyển hướng cơ chế phá hoại sang trượt sâu, giúp nâng hệ số sức chịu tải $N_c$, $N_r$, $N_q$ lên cao hơn 1,5 lần theo các công thức cơ học đất kinh nghiệm. Đồng thời, nghiên cứu ứng dụng lý thuyết phân phối ứng suất tiếp xúc 3 chiều và nguyên lý chặn biến dạng ngang mô phỏng cơ chế bánh xích xe ủi đất.

Các khái niệm chuyên ngành cốt lõi được chuẩn hóa trong nghiên cứu gồm: khối Top-block hình phễu với góc nghiêng côn 45 độ có tác dụng phân bổ đều tải trọng thẳng đứng $P_V$ và thành phần áp lực ngang $P_H$; lớp đá dăm chèn chặt kích thước hạt 1-2cm (tiêu chuẩn C-40 hoặc M40) tạo ma sát trong và ngăn cản chuyển vị hông; kết cấu móng nông mềm linh hoạt liên kết bằng hệ lưới thép định vị đường kính 10mm đến 13mm với mắt lưới 500x500mm; mô đun biến dạng đàn hồi nền $E_o$ dao động từ 500 đến 600 kN/m² và hệ số Poisson $\nu = 0,3$.

Phương pháp nghiên cứu

Nghiên cứu sử dụng cỡ mẫu gồm 2 cụm công trình trạm BTS thực tế có điều kiện địa chất phức tạp tại Cần Thơ và Sóc Trăng, kết hợp phân tích chuỗi dữ liệu thực nghiệm so sánh từ 5 mô hình móng đối chứng và 9 khối Top-block tiêu chuẩn trong phòng thí nghiệm. Phương pháp chọn mẫu là chọn mẫu có chủ đích đại diện cho 2 loại kết cấu tháp truyền thông phổ biến nhất: móng cột ăng ten tự đứng cao 45m chịu mô men uốn chân cột lớn và móng cột dây co cao 100m chịu lực nhổ neo tại tầng đất yếu có chiều dày trên 20m.

Lý do lựa chọn phương pháp phân tích tích hợp giữa giải tích toán học truyền thống và mô phỏng số phần tử hữu hạn qua phần mềm Plaxis 2D là nhằm mô phỏng chính xác trạng thái biến dạng phi tuyến, ứng suất đàn - dẻo và quá trình cố kết của đất bùn sét theo thời gian mà công thức giải tích đơn thuần chưa phản ánh hết. Toàn bộ tiến trình thu thập số liệu khảo sát địa chất, phân tích tính toán tải trọng và kiểm chứng số liệu được thực hiện chặt chẽ theo timeline 5 tháng nghiên cứu liên tục từ tháng 7/2012 đến tháng 11/2012.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Thứ nhất, kết quả tính toán và mô phỏng cho thấy móng Top-base làm tăng khả năng chịu tải của đất nền từ 1,5 đến 2,5 lần so với nền đất tự nhiên chưa xử lý. Đặc biệt, khi chịu tải trọng lệch tâm với độ lệch tâm $e = B/6$, móng Top-base 1 lớp tăng khả năng chịu lực gấp 2,0 lần, trong khi móng Top-base 2 lớp tăng sức chịu tải lên gấp 3,0 lần.

Thứ hai, độ lún dài hạn của móng công trình giảm từ 50% đến 75% (tương đương giảm 1/2 đến 1/4 lần). Thử nghiệm quan trắc độ lún dài hạn khẳng định móng Top-base 1 lớp giảm độ lún xuống chỉ còn 1/3, và móng Top-base 2 lớp giảm độ lún xuống mức 1/9 so với phương án móng nông đặt trực tiếp trên nền đất bùn sét nguyên dạng có độ ẩm tự nhiên trên 65%.

Thứ ba, giải pháp thi công Top-base đổ bê tông mác 100 đến 200 kG/cm² trong phễu nhựa tái chế kết hợp đá dăm chèn chặt tại chỗ giúp tiết kiệm khoảng 20% đến 30% chi phí xử lý nền móng so với móng cọc bê tông cốt thép đúc sẵn, đồng thời rút ngắn 50% thời gian thi công hố móng tại những khu vực sông nước không có đường cho xe cơ giới tiếp cận.

Thảo luận kết quả

Cơ chế vượt trội của móng Top-base xuất phát từ góc phễu nghiêng 45 độ của các khối Top-block. Khi tải trọng thẳng đứng truyền xuống, góc nghiêng này phân tách ứng suất thành hai thành phần thẳng đứng $P_V$ và nằm ngang $P_H$. Thành phần áp lực ngang bị lớp đá dăm đầm chặt kích thước 1-2cm và chân cọc cản trở, sinh ra phản lực nén hông giữ chặt nền đất dưới đáy móng. Nhờ đó, hiện tượng trượt trồi cục bộ bị triệt tiêu hoàn toàn và chuyển thành dạng phá hoại trượt sâu với sức kháng cắt cao hơn từ 1,5 lần.

Các kết quả nghiên cứu này có thể được biểu diễn trực quan và sinh động thông qua biểu đồ quan hệ tải trọng - độ lún (P-S curve), biểu đồ phân bố đường đẳng ứng suất trong Plaxis 2D và bảng đối chiếu so sánh chỉ tiêu kinh tế - kỹ thuật giữa 3 phương án: cừ tràm mật độ 25 cây/m², cọc ép bê tông cốt thép 250x250mm và móng Top-base đường kính D500. Sự tương đồng giữa kết quả giải tích và mô hình số đã khẳng định tính ổn định cao của móng Top-base dưới tác động rung lắc và tải trọng gió tác dụng lên cột ăng ten cao từ 45m đến 100m.

Đề xuất và khuyến nghị

Thứ nhất, ban hành quy trình thiết kế và chuẩn hóa bảng tra tải trọng Top-base cho móng trạm BTS trên nền đất sét yếu có giá trị SPT nhỏ hơn 4. Cơ quan chủ trì là Viện Khoa học Công nghệ Xây dựng phối hợp với các chủ đầu tư viễn thông, hướng tới mục tiêu 100% trạm BTS xây dựng mới tại vùng ngập lũ Đồng bằng sông Cửu Long áp dụng đúng quy chuẩn tính toán trong giai đoạn 2013 - 2015.

Thứ hai, đẩy mạnh áp dụng công nghệ đổ bê tông tại chỗ bằng phễu nhựa tái chế kết hợp đầm rung đá dăm kích thước 1-2cm pha 10% đá mạt 0,5-1cm để lấp kín 100% khoảng trống dưới đáy côn. Các đơn vị thi công xây lắp hạ tầng cần triển khai đồng bộ giải pháp này nhằm cắt giảm 40% nhân công thủ công và rút ngắn thời gian hoàn thành móng trạm xuống dưới 5 ngày làm việc.

Thứ ba, thiết lập quy chuẩn kiểm soát chất lượng thi công tại hiện trường với yêu cầu bắt buộc thử tải bàn nén tĩnh và kiểm tra độ chặt đầm nén đá dăm đạt hệ số K từ 0,95 trở lên trước khi đổ bê tông khóa đỉnh móng. Đơn vị tư vấn giám sát và chủ đầu tư cần kiểm soát nghiêm ngặt chiều sâu chôn móng tối thiểu 1,0m để đảm bảo độ lún tổng thể luôn nằm trong giới hạn cho phép.

Thứ tư, nhân rộng giải pháp móng Top-base cho các công trình hạ tầng kỹ thuật dân dụng khác như trạm biến áp, mố cầu nhỏ, bồn bể xử lý nước thải và nền đường nông thôn tại 13 tỉnh thành Đồng bằng sông Cửu Long. Ban quản lý các dự án viễn thông và giao thông khu vực cần ưu tiên lựa chọn giải pháp nhằm tiết kiệm từ 15% đến 25% ngân sách đầu tư xây dựng công trình hàng năm.

Đối tượng nên tham khảo luận văn

Thứ nhất, các kỹ sư thiết kế kết cấu và địa kỹ thuật công trình: Luận văn cung cấp toàn bộ cơ sở lý thuyết, công thức giải tích Terzaghi hiệu chỉnh và quy trình mô phỏng phần tử hữu hạn Plaxis 2D giúp kỹ sư tự tin thiết kế móng nông Top-base trên nền đất sét bão hòa nước có chiều dày từ 10m đến 40m.

Thứ hai, ban quản lý dự án và chủ đầu tư hạ tầng viễn thông: Tài liệu là căn cứ kinh tế - kỹ thuật vững chắc để đánh giá hiệu quả đầu tư, giúp tối ưu hóa chi phí phần móng vốn chiếm 45% giá trị trạm BTS, đẩy nhanh tiến độ phát triển mạng sóng di động tại các địa bàn khó khăn.

Thứ ba, nhà thầu thi công xây dựng công trình: Hướng dẫn chi tiết từng bước công nghệ từ đào hố móng, định vị lưới thép 500x500mm, lắp đặt phễu nhựa, bơm bê tông mác 200 đến kỹ thuật đầm rung đá dăm giúp nhà thầu thi công an toàn, không phụ thuộc máy ép cọc hạng nặng.

Thứ tư, giảng viên, nhà nghiên cứu và học viên cao học chuyên ngành Địa kỹ thuật Xây dựng: Luận văn là tài liệu tham khảo học thuật giá trị về ứng dụng công nghệ cải tạo đất mới, cung cấp hệ số tương tác đất - móng và chuỗi dữ liệu thực nghiệm đo lún dài hạn tin cậy.

Câu hỏi thường gặp

Móng Top-base là gì và cấu tạo kỹ thuật gồm những thành phần nào?
Móng Top-base là giải pháp gia cố nền đất yếu bằng các khối bê tông hình phễu Top-block kết hợp đá dăm chèn đầm chặt. Cấu tạo gồm phễu bê tông có góc mở 45 độ, chân cọc cắm sâu vào đất nền, hệ lưới thép định vị đường kính 10mm đến 13mm và lớp đá dăm kích thước 1-2cm lấp đầy khe hở tạo thành khối móng liên kết cứng vững.

Tại sao móng Top-base đặc biệt phù hợp với khu vực Đồng bằng sông Cửu Long?
Địa chất Đồng bằng sông Cửu Long có tầng bùn sét yếu dày 10m đến 40m, hệ thống sông rạch phức tạp gây khó khăn cho việc vận chuyển máy ép cọc tải trọng lớn. Top-base sử dụng vật liệu đá dăm và phễu nhựa nhẹ, thi công thủ công dễ dàng tại chỗ, giúp giải quyết triệt để bài toán chịu lực cho cột ăng ten viễn thông.

Khả năng tăng sức chịu tải và giảm độ lún của móng Top-base đạt mức bao nhiêu?
Trong điều kiện thực tế, móng Top-base giúp tăng sức chịu tải của nền đất yếu lên từ 1,5 đến 2,5 lần so với nền đất tự nhiên. Độ lún dài hạn của công trình giảm từ 50% đến 75% đối với móng 1 lớp và có thể giảm tới 88% khi sử dụng cấu tạo Top-base 2 lớp chịu tải lệch tâm.

Nên lựa chọn Top-block đúc sẵn hay phễu nhựa đổ bê tông tại hiện trường?
Phương pháp đặt phễu nhựa tái chế và đổ bê tông trực tiếp tại công trường mang lại hiệu quả vượt trội. Khối Top-block đúc sẵn nặng trên 75kg gây khó khăn cho khuân vác thủ công, trong khi phễu nhựa nhẹ, dễ liên kết bằng thép Ø10, cho phép bơm bê tông mác 200 linh hoạt và tiết kiệm chi phí vận chuyển.

Công đoạn nào giữ vai trò quyết định chất lượng của kết cấu móng Top-base?
Công đoạn chèn và đầm rung đá dăm kích thước 1-2cm lấp đầy khoảng trống giữa các khối phễu sau khi đổ bê tông 24 giờ là khâu quyết định nhất. Kỹ thuật viên phải dùng đầm dùi rung sâu đa hướng, có thể phối trộn thêm đá mạt 0,5-1cm để đảm bảo đá dăm đạt độ chặt tuyệt đối, không sót bọt khí.

Kết luận

• Luận văn đã giải quyết thành công bài toán xử lý nền móng cho cột ăng ten trạm BTS cao từ 45m đến 100m trên nền đất sét yếu Đồng bằng sông Cửu Long.
• Phương pháp Top-base chứng minh tính ưu việt vượt trội khi tăng sức chịu tải đất nền lên 1,5 đến 2,5 lần và giảm độ lún công trình từ 50% đến 75%.
• Giải pháp sử dụng phễu nhựa đúc bê tông tại chỗ giúp tiết kiệm từ 20% đến 30% chi phí xây lắp móng và rút ngắn hơn 40% thời gian thi công tại vùng sâu, vùng xa.
• Khung tính toán giải tích kết hợp mô phỏng số Plaxis 2D cung cấp cơ sở khoa học tin cậy cho công tác thiết kế móng nông trên nền đất yếu phức tạp.
• Đóng góp chính của công trình là mở ra hướng ứng dụng vật liệu tại chỗ và công nghệ xanh, thân thiện với môi trường trong phát triển hạ tầng viễn thông.

Kế hoạch triển khai tiếp theo cần tập trung thực nghiệm quan trắc lún thực tế trên các trạm BTS vận hành từ 12 đến 36 tháng để hoàn thiện bộ tiêu chuẩn thiết kế ngành. Hãy liên hệ các chuyên gia địa kỹ thuật và áp dụng ngay công nghệ móng Top-base để tối ưu hóa chi phí xây dựng hạ tầng viễn thông bền vững cho dự án của bạn hôm nay.
