Nghiên cứu giải pháp nâng cao khả năng điền đầy cho sản phẩm nhựa ép phun có thành mỏng

Luận văn thạc sĩ nghiên cứu giải pháp nâng cao khả năng điền đầy cho sản phẩm nhựa ép phun có thành mỏng, góp phần cải thiện chất lượng sản phẩm.

• Tác giả: Nguyễn Việt Hào
• Người hướng dẫn: TS. Trần Anh Sơn
• Trường học: Đại học Bách Khoa - ĐHQG TP.HCM
• Chuyên ngành: Kỹ thuật Cơ Khí
• Đề tài: Giải Pháp Nâng Cao Khả Năng Điền Đầy Cho Sản Phẩm Nhựa Ép Phun Mỏng
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2019
• Địa điểm: TP. HỒ CHÍ MINH

Mục lục chi tiết

• LỜI CẢM ƠN
• LỜI CAM ĐOAN
• DANH SÁCH HÌNH VẼ
• DANH SÁCH BẢNG BIỂU
• DANH MỤC CÁC CHỮ VIẾT TẮT
• 1. CHƯƠNG 1: TỔNG QUAN
• 1.1. Công nghệ ép phun (Injection molding)
• 1.2. Sự ảnh hưởng của các yếu tố đến chất lượng sản phẩm nhựa trong công nghệ ép phun
• 1.3. Tổng quan tình hình nghiên cứu của đề tài
• 1.4. Mục tiêu và đối tượng nghiên cứu của đề tài
• 1.5. Nội dung và giới hạn nghiên cứu của đề tài
• 2. CHƯƠNG 2: CƠ SỞ LÝ THUYẾT
• 2.1. Khuôn ép phun
• 2.1.1. Khái niệm về khuôn
• 2.1.2. Phân loại khuôn ép phun
• 2.1.3. Kết cấu 1 bộ khuôn
• 2.2. Vật liệu nhựa sử dụng trong công nghệ ép phun
• 2.2.1. Phân loại nhựa
• 2.2.2. Các tính chất của Polymer
• 2.2.3. Nhựa sử dụng làm thí nghiệm
• 2.3. Lý thuyết truyền nhiệt
• 2.3.1. Các phương thức trao đổi nhiệt
• 3. CHƯƠNG 3: PHƯƠNG PHÁP GIA NHIỆT BẰNG KHÍ NÓNG
• 3.1. Bộ phận gia nhiệt lòng khuôn bằng khí nóng
• 3.1.1. Cấu tạo Modun gia nhiệt
• 3.2. Bộ khuôn thí nghiệm
• 3.2.1. Kiểu khuôn thí nghiệm
• 3.2.2. Kết cấu khuôn thí nghiệm
• 3.2.3. Bộ khuôn hoàn chỉnh
• 4. CHƯƠNG 4: TÍNH TOÁN MÔ PHỎNG VÀ THỰC NGHIỆM
• 4.1. Tính toán mô phỏng gia nhiệt trên phần mền ANSYS
• 4.1.1. Giới thiệu modun phân tích gia nhiệt ANSYS CFX
• 4.1.2. Trình tự cần thực hiện khi tính toán mô phỏng với ansys CFX
• 4.2. Tính toán mô phỏng điền đầy lòng khuôn ép phun nhựa trên phần mềm moldflow plastis insight
• 4.2.1. Giới thiệu phần mền moldflow plastis insight
• 4.2.2. Trình tự cần thực hiện khi tính toán mô phỏng với Moldflow plastic insight
• 4.3. Thí nghiệm gia nhiệt lòng khuôn
• 4.4. Thí nghiệm ép nhựa
• 5. CHƯƠNG 5: KẾT QUẢ VÀ THẢO LUẬN
• 5.1. Kết quả, phân tích của mô phỏng và thí nghiệm gia nhiệt lòng khuôn
• 5.1.1. Mô phỏng gia nhiệt lòng khuôn
• 5.1.2. Thí nghiệm gia nhiệt lòng khuôn
• 5.1.3. Phân tích, đánh giá, nhận xét kết quả giữa mô phỏng và thực nghiệm gia nhiệt lòng khuôn
• 5.2. Kết quả, phân tích của mô phỏng và thí nghiệm ép nhựa
• 5.2.1. Mô phỏng và thí nghiệm ép nhựa trên nhựa PE
• 5.2.2. Mô phỏng và thí nghiệm ép nhựa trên nhựa PP
• 5.2.3. Phân tích, đánh giá, nhận xét kết quả giữa mô phỏng và thực nghiệm ép nhựa
• 6. CHƯƠNG 6: KẾT LUẬN VÀ HƯỚNG PHÁT TRIỂN
• 6.1. Kết quả đạt được
• 6.2. Ý nghĩa thực tiễn của đề tài
• 6.3. Hướng phát triển của đề tài
• TÀI LIỆU THAM KHẢO
• PHẦN LÝ LỊCH TRÍCH NGANG

Tóm tắt

I. Giới thiệu về công nghệ ép phun

Công nghệ ép phun là một trong những phương pháp sản xuất nhựa phổ biến nhất hiện nay, đặc biệt là trong việc sản xuất các sản phẩm nhựa có hình dạng phức tạp. Quá trình này bao gồm việc nén nhựa nóng chảy vào khuôn dưới áp lực cao, tạo ra sản phẩm với độ chính xác cao. Sản phẩm nhựa được tạo ra có thể được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau, từ điện tử đến ô tô. Tuy nhiên, để đạt được chất lượng tối ưu, khả năng điền đầy của dòng nhựa trong lòng khuôn là yếu tố then chốt. Khả năng điền đầy không chỉ phụ thuộc vào thiết kế khuôn mà còn bị ảnh hưởng bởi nhiều yếu tố như nhiệt độ, áp suất và tốc độ phun. Theo nghiên cứu, việc tối ưu hóa các thông số này có thể nâng cao đáng kể hiệu suất sản xuất và chất lượng sản phẩm.

1.1. Các yếu tố ảnh hưởng đến khả năng điền đầy

Nhiệt độ, áp suất và tốc độ phun là ba yếu tố chính ảnh hưởng đến khả năng điền đầy trong công nghệ ép phun. Nhiệt độ nhựa và nhiệt độ khuôn có vai trò quan trọng trong việc quyết định độ nhớt của nhựa. Nếu nhiệt độ quá thấp, nhựa sẽ khó điền đầy khuôn, dẫn đến hiện tượng không điền đầy. Ngược lại, nếu nhiệt độ quá cao, nhựa có thể bị phân hủy. Áp suất phun cũng là yếu tố cần được cân nhắc; áp suất cao giúp nhựa điền đầy nhanh chóng nhưng có thể gây ra các khuyết tật nếu không được kiểm soát. Cuối cùng, tốc độ phun cũng ảnh hưởng đến khả năng điền đầy, với tốc độ quá nhanh có thể dẫn đến hiện tượng tạo bọt khí và giảm chất lượng bề mặt sản phẩm.

II. Giải pháp nâng cao khả năng điền đầy

Để nâng cao khả năng điền đầy cho sản phẩm nhựa ép phun, một số giải pháp công nghệ có thể được áp dụng. Đầu tiên, việc cải tiến thiết kế khuôn là rất quan trọng. Thiết kế khuôn phải đảm bảo rằng dòng nhựa có thể di chuyển một cách dễ dàng và không bị cản trở. Bên cạnh đó, việc sử dụng các vật liệu nhựa có đặc tính tốt hơn cũng có thể cải thiện khả năng điền đầy. Nghiên cứu cho thấy rằng việc sử dụng nhựa ép phun có tính năng tốt hơn có thể giúp cải thiện đáng kể chất lượng sản phẩm. Ngoài ra, việc điều chỉnh các thông số công nghệ như nhiệt độ khuôn, áp suất và tốc độ phun cũng cần được thực hiện một cách chính xác để đạt được kết quả tốt nhất.

2.1. Cải tiến quy trình sản xuất

Quy trình sản xuất cũng cần được cải tiến để nâng cao khả năng điền đầy. Sử dụng công nghệ gia nhiệt lòng khuôn bằng khí nóng là một trong những giải pháp hiệu quả. Phương pháp này giúp tăng nhanh nhiệt độ của lòng khuôn, từ đó làm giảm độ nhớt của nhựa và cải thiện khả năng điền đầy. Nghiên cứu đã chỉ ra rằng việc gia nhiệt lòng khuôn bằng khí nóng có thể giúp cải thiện đáng kể khả năng điền đầy của dòng nhựa trong lòng khuôn, từ đó nâng cao chất lượng sản phẩm. Việc tối ưu hóa quy trình sản xuất không chỉ giúp giảm thiểu thời gian sản xuất mà còn tiết kiệm chi phí và nâng cao hiệu suất.

III. Kết quả và thảo luận

Kết quả nghiên cứu cho thấy rằng việc áp dụng các giải pháp cải tiến trong công nghệ ép phun có thể nâng cao đáng kể khả năng điền đầy cho sản phẩm nhựa. Các thí nghiệm thực nghiệm đã chỉ ra rằng việc gia nhiệt lòng khuôn bằng khí nóng giúp cải thiện đáng kể độ điền đầy của nhựa, đặc biệt là với các loại nhựa như Polyetylen (PE) và Polypropylene (PP). Những kết quả này không chỉ có giá trị trong nghiên cứu mà còn có thể được áp dụng thực tiễn trong sản xuất, giúp nâng cao chất lượng sản phẩm và giảm thiểu các khuyết tật trong quá trình sản xuất. Việc áp dụng các phương pháp mô phỏng như Ansys và Moldflow cũng giúp tối ưu hóa quy trình sản xuất, từ đó nâng cao hiệu suất và chất lượng sản phẩm.

3.1. Ý nghĩa thực tiễn

Nghiên cứu này có ý nghĩa thực tiễn lớn trong ngành công nghiệp nhựa, đặc biệt là trong công nghệ ép phun. Việc nâng cao khả năng điền đầy không chỉ giúp cải thiện chất lượng sản phẩm mà còn giảm thiểu thời gian sản xuất và chi phí. Các doanh nghiệp có thể áp dụng những giải pháp này để nâng cao năng lực cạnh tranh trên thị trường. Đồng thời, nghiên cứu cũng mở ra hướng đi mới cho các nghiên cứu tiếp theo về mối quan hệ giữa các thông số công nghệ và chất lượng sản phẩm, từ đó phát triển các bộ thông số tối ưu cho từng loại sản phẩm cụ thể.

Nội dung chính

Tổng quan nghiên cứu

Trong hơn một thập kỷ qua, ngành công nghiệp chế biến nhựa tại Việt Nam đã khẳng định vai trò mũi nhọn với tốc độ tăng trưởng vượt bậc, cung ứng sản phẩm thương mại tới hơn 40 quốc gia và vùng lãnh thổ trên toàn thế giới. Đi cùng sự phát triển này là nhu cầu tiêu thụ các dòng hạt nhựa nhiệt dẻo chủ lực như Polyethylene (PE) và Polypropylene (PP), với sản lượng toàn cầu của riêng nhựa PE đạt trên 60 triệu tấn mỗi năm. Trong số các công nghệ gia công vật liệu polymer, ép phun (Injection Molding) chiếm ưu thế tuyệt đối nhờ năng suất cao, chu kỳ tạo hình nhanh và khả năng tự động hóa đồng bộ. Tuy nhiên, xu hướng phát triển các linh kiện điện tử, y tế và thiết bị gia dụng hiện đại đang đòi hỏi sản phẩm phải có kết cấu ngày càng mỏng nhẹ và tinh xảo.

Thực tế sản xuất cho thấy, việc chế tạo các chi tiết nhựa có bề dày thành siêu mỏng dưới 1,0 mm (đặc biệt là mức 0,5 mm) thường xuyên đối mặt với sự cố khuyết tật nghiêm trọng: dòng nhựa nóng chảy bị mất nhiệt nhanh khi chạm vào vách khuôn nguội, dẫn đến đông đặc sớm và gây ra hiện tượng không điền đầy lòng khuôn (short shot). Để giải quyết triệt để vấn đề này, đề tài tập trung nghiên cứu giải pháp gia nhiệt lòng khuôn bằng khí nóng nhằm kiểm soát chính xác nhiệt độ bề mặt khuôn ép, từ đó nâng cao đáng kể khả năng điền đầy cho sản phẩm nhựa thành mỏng.

Mục tiêu cụ thể của công trình bao gồm: thiết kế chế tạo mô đun gia nhiệt khí nén chuyên dụng; ứng dụng phần mềm Ansys CFX và Moldflow Plastic Insight để mô phỏng trường nhiệt và động học dòng chảy; đồng thời tiến hành thực nghiệm đo đạc trên máy ép phun thực tế đối với hai loại vật liệu nhựa PP 6331 và HDPE 2600J. Nghiên cứu được triển khai trong phạm vi thời gian từ tháng 06/2019 đến tháng 12/2019 tại Trường Đại học Bách Khoa và Phòng thí nghiệm máy ép nhựa Trường Đại học Sư phạm Kỹ thuật Thành phố Hồ Chí Minh. Kết quả của luận văn mang ý nghĩa khoa học và thực tiễn sâu sắc, giúp các doanh nghiệp ngành nhựa tối ưu hóa chu kỳ công nghệ, giảm thiểu tỷ lệ phế phẩm từ 20% đến 40% và nâng cao năng lực cạnh tranh trong sản xuất các sản phẩm kỹ thuật cao.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Công trình được xây dựng dựa trên sự giao thoa của hai nền tảng lý thuyết cốt lõi trong kỹ thuật cơ khí và vật liệu polymer:

1. Lý thuyết nhiệt động học và truyền nhiệt (Heat Transfer Theory): Quá trình cấp nhiệt từ luồng khí nén sang bề mặt lòng khuôn kim loại được phân tích toàn diện qua ba phương thức truyền nhiệt cơ bản. Phương thức dẫn nhiệt tuân theo định luật Fourier mô tả sự khuếch tán năng lượng trong khối thép CT3 và lòng khuôn nhôm. Phương thức trao đổi nhiệt đối lưu cưỡng bức tuân theo định luật Newton-Rikhman, xác định lượng nhiệt do dòng khí nén chuyển động với vận tốc cao cung cấp cho bề mặt vách khuôn theo hệ số cấp nhiệt bề mặt. Phương thức truyền nhiệt đẳng nhiệt qua thành phẳng giải thích sự phân bố nhiệt độ đồng đều trên toàn bộ insert khuôn ép.
2. Lý thuyết động học dòng chảy polymer và công nghệ ép phun (Polymer Rheology & Injection Molding Dynamics): Mô hình hóa quá trình biến dạng dẻo và dịch chuyển của khối chất lưu phi Newton qua các kênh dẫn hẹp. Khi dòng nhựa nóng lọt vào lòng khuôn có bề dày 0,5 mm, gradient nhiệt độ giữa nhựa lỏng và thành khuôn quyết định tốc độ hình thành của lớp vỏ đông đặc (frozen layer). Nếu nhiệt độ khuôn thấp, lớp vỏ này phát triển dày nhanh chóng, bóp nghẹt tiết diện dòng chảy và làm áp suất cản tăng vọt.

Mô hình nghiên cứu của đề tài tập trung vào chuỗi liên kết nhân quả giữa ba nhóm biến số then chốt: Nhiệt độ khí cấp ban đầu (khảo sát từ 200°C đến 400°C) tác động trực tiếp lên Nhiệt độ bề mặt lòng khuôn (đạt từ 50°C đến 140°C), từ đó quyết định Chiều dài điền đầy tối đa của dòng nhựa nóng. Các khái niệm chính được sử dụng xuyên suốt công trình bao gồm: Chiều dài dòng chảy (Flow length), Tỷ lệ dòng chảy trên chiều dày thành (L/t ratio), Khả năng điền đầy lòng khuôn (Cavity filling capability), và Công nghệ gia nhiệt cục bộ bằng khí nóng (Gas-assisted mold temperature control).

Phương pháp nghiên cứu

Nghiên cứu kết hợp chặt chẽ giữa tính toán mô phỏng số (CAE) và kiểm chứng thực nghiệm trực tiếp tại xưởng sản xuất:

• Nguồn dữ liệu và công cụ mô phỏng: Dữ liệu mô phỏng trường nhiệt độ dòng khí và phân bố nhiệt trên bề mặt khuôn được tính toán thông qua mô-đun Ansys CFX. Động học điền đầy, áp suất phun và chiều dài dòng nhựa được phân tích chi tiết bằng phần mềm Moldflow Plastic Insight 2012. Dữ liệu thực nghiệm được thu thập trực tiếp từ hệ thống cảm biến nhiệt độ đa điểm gắn tại 5 vị trí đại diện trên bề mặt khuôn (ký hiệu P1 đến P5) và các mẫu ép nhựa dạng xoắn ốc đo bằng thước kẹp điện tử có độ chính xác 0,01 mm.
• Cỡ mẫu và phương pháp chọn mẫu: Nghiên cứu áp dụng phương pháp lấy mẫu thực nghiệm có chủ đích đối với 2 loại nhựa nhiệt dẻo thông dụng nhất hiện nay là Polypropylene (mã thương mại PP 6331) và High-Density Polyethylene (mã thương mại HDPE 2600J). Mẫu thử được chế tạo theo biên dạng xoắn tiêu chuẩn (spiral mold cavity) có bề dày thành chính xác 0,5 mm. Thực nghiệm được tiến hành lặp lại tại 4 mức nhiệt độ bề mặt khuôn (50°C, 80°C, 110°C, 140°C) tương ứng với 5 chế độ gia nhiệt dòng khí (200°C, 250°C, 300°C, 350°C, 400°C), mỗi chế độ thực hiện tối thiểu 5 lần ép để lấy giá trị trung bình ổn định.
• Lý do lựa chọn phương pháp phân tích: Việc kết hợp mô phỏng số với thực nghiệm giúp rút ngắn trên 70% thời gian chế tạo thử khuôn mẫu, dự đoán trước các vùng tích nhiệt và độ chênh lệch nhiệt độ với sai số dưới 10°C, bảo đảm tính an toàn và hiệu quả kinh tế trước khi đưa vào sản xuất quy mô công nghiệp. Toàn bộ lộ trình nghiên cứu được triển khai liên tục và hoàn thành trong vòng 6 tháng (06/2019 - 12/2019).

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình phân tích dữ liệu mô phỏng và thực nghiệm đã mang lại những phát hiện quan trọng có giá trị khoa học cao:

1. Hiệu suất gia nhiệt cực nhanh của giải pháp khí nóng: Hệ thống khối gia nhiệt gồm 3 tấm thép CT3 tích hợp 16 thanh điện trở công suất 200W (tổng công suất 3,2 kW) kết hợp máy nén khí áp lực 8 kg/cm2 cho tốc độ truyền nhiệt vượt trội. Nhiệt độ bề mặt lòng khuôn tăng vọt ngay trong 5 giây đầu tiên, sau đó tăng chậm dần trong 15 giây tiếp theo và đạt trạng thái cân bằng nhiệt ổn định sau 20 giây gia nhiệt. Khi nhiệt độ dòng khí cấp tăng từ 200°C lên 400°C, nhiệt độ bề mặt lòng khuôn đạt mức xác lập tương ứng từ 90°C lên đến 160°C.
2. Khả năng cải thiện vượt bậc chiều dài điền đầy dòng nhựa: Thực nghiệm ép phun mẫu xoắn có chiều dày 0,5 mm khẳng định nhiệt độ khuôn đóng vai trò then chốt đối với độ dài dòng chảy. Đối với nhựa PP 6331, khi nâng nhiệt độ bề mặt khuôn từ 50°C lên 140°C, chiều dài dòng nhựa điền đầy tăng từ khoảng 180 mm lên hơn 245 mm (tăng trưởng trên 35%). Đối với nhựa HDPE 2600J, chiều dài dòng chảy cũng ghi nhận mức gia tăng khoảng 28% so với điều kiện ép khuôn nguội tiêu chuẩn.
3. Độ tin cậy cao của công cụ mô phỏng số: Kết quả so sánh giữa mô phỏng Ansys CFX và số liệu đo đạc tại 5 vị trí cảm biến P1, P2, P3, P4, P5 trên bề mặt khuôn cho thấy sai lệch nhiệt độ luôn duy trì ở mức rất thấp, dao động từ 5°C đến 9°C (dưới 10°C). Đồng thời, phần mềm Moldflow Plastic Insight dự đoán chính xác hình thái điền đầy và chiều dài dòng nhựa với độ tương đồng đạt trên 92% so với sản phẩm ép thực tế.

Thảo luận kết quả

Cơ chế vật lý dẫn đến sự gia tăng chiều dài dòng chảy nằm ở hiện tượng giảm độ nhớt và hạn chế sự hình thành lớp vỏ đông đặc. Khi nhiệt độ lòng khuôn được duy trì ở mức cao (110°C đến 140°C), gradient nhiệt độ giữa khối nhựa lỏng và thành khuôn giảm mạnh, giúp lớp nhựa nóng chảy duy trì trạng thái lưu động trong thời gian dài hơn. Tiết diện hữu dụng của kênh dẫn trong lòng khuôn thành mỏng 0,5 mm không bị thu hẹp đột ngột, áp lực cản dòng chảy giảm đi rõ rệt, cho phép nhựa điền đầy sâu hơn vào các góc cạnh phức tạp trước khi cổng phun đông đặc.

So sánh với các nghiên cứu của các tác giả quốc tế như công trình của Shia-Chung Chen và cộng sự (2009), phương pháp gia nhiệt bằng khí nóng thể hiện ưu thế vượt trội với tốc độ gia nhiệt bề mặt khuôn đạt mức trung bình 30°C/giây (tăng từ 60°C lên 120°C chỉ trong 2 giây) và thời gian giải nhiệt chỉ mất 34 giây, trong khi phương pháp dùng nước nóng truyền thống phải tiêu tốn tới 267 giây cho một chu trình tương đương. Kết quả của luận văn cũng hoàn toàn tương thích với các nghiên cứu của Phạm Sơn Minh và cộng sự (2015) về gia nhiệt khuôn dạng lưới, khẳng định tính đúng đắn của việc ứng dụng khí nóng trong dải nhiệt độ 200°C - 400°C.

Để biểu diễn trực quan các phát hiện này trong báo cáo kỹ thuật, dữ liệu đo nhiệt độ tại 5 vị trí cảm biến P1 - P5 được thể hiện sinh động qua biểu đồ đường phân bố nhiệt độ đa trục (Line Chart), minh họa rõ nét độ dốc tăng nhiệt trong 5 giây đầu và trạng thái tiệm cận ổn định sau 20 giây. Đồng thời, mối quan hệ giữa nhiệt độ khuôn và chiều dài dòng chảy nhựa PE, PP được trình bày trực quan qua biểu đồ cột so sánh kép (Clustered Column Chart) song song giữa kết quả mô phỏng Moldflow và số liệu thực nghiệm, kết hợp bảng thống kê sai số phần trăm chi tiết.

Đề xuất và khuyến nghị

Dựa trên các kết quả đạt được, tác giả đưa ra 4 nhóm giải pháp công nghệ mang tính khả thi cao nhằm ứng dụng vào thực tế sản xuất:

1. Tích hợp mô đun gia nhiệt khí nóng cục bộ vào hệ thống máy ép phun công nghiệp: Các doanh nghiệp gia công nhựa cần tiến hành lắp đặt cụm gia nhiệt 3 tầng bằng thép CT3 trang bị 16 điện trở 200W kết hợp hệ thống xi lanh khí nén tự động để gia nhiệt bề mặt khuôn đạt mức 110°C - 140°C trước mỗi chu kỳ ép. Mục tiêu là giảm 40% tỷ lệ phế phẩm do thiếu liệu và rút ngắn 15% tổng thời gian chu trình sản xuất, thực hiện hoàn thiện trong thời gian từ 3 đến 6 tháng.
2. Chuẩn hóa quy trình thiết kế khuôn ứng dụng liên hoàn phần mềm CAE: Đội ngũ kỹ sư thiết kế tại các nhà xưởng khuôn mẫu cần áp dụng bắt buộc quy trình mô phỏng trường nhiệt bằng Ansys CFX và phân tích điền đầy bằng Moldflow Plastic Insight ngay từ giai đoạn lên ý tưởng kết cấu. Giải pháp này giúp kiểm soát sai lệch kích thước dưới 8% và tối ưu hóa vị trí cổng phun, triển khai áp dụng ngay trong quý tới.
3. Xây dựng bộ thông số công nghệ chuẩn cho từng chủng loại vật liệu nhựa: Bộ phận kỹ thuật tại các nhà máy cần lập bảng thông số ép phun tối ưu hóa riêng biệt cho nhựa PP 6331, HDPE 2600J và các dòng nhựa tái sinh, xác lập chế độ áp suất phun duy trì từ 30 MPa đến 40 MPa kết hợp thời gian gia nhiệt khí nóng từ 10 đến 20 giây. Kế hoạch này giúp tiết kiệm 20% chi phí nguyên liệu hao phí, thực hiện định kỳ trong 12 tháng.
4. Đầu tư nâng cấp hệ thống cấp khí nén áp lực cao và bộ điều khiển nhiệt độ thông minh: Ban lãnh đạo doanh nghiệp cần trang bị máy nén khí công suất từ 3HP (2,2 kW) trở lên, duy trì áp lực làm việc ổn định 8 - 10 kg/cm2, đồng thời tích hợp mạch vi điều khiển PID để tự động hóa hoàn toàn quá trình cấp và ngắt khí nóng trong vòng 5 - 10 giây mỗi chu kỳ, hoàn thành lắp đặt trong vòng 6 tháng.

Đối tượng nên tham khảo luận văn

Công trình nghiên cứu cung cấp khối lượng kiến thức chuyên sâu và dữ liệu thực nghiệm giá trị, đặc biệt hữu ích cho 4 nhóm đối tượng sau:

1. Kỹ sư thiết kế và chế tạo khuôn mẫu ép nhựa: Luận văn là cẩm nang hữu ích cung cấp nguyên lý kết cấu chi tiết của bộ khuôn 2 tấm tiêu chuẩn Futaba, giải pháp bố trí khối insert gia nhiệt và kinh nghiệm thiết kế hệ thống kênh dẫn cho các sản phẩm có bề dày siêu mỏng dưới 1,0 mm.
2. Kỹ thuật viên vận hành máy ép phun tại các nhà máy: Nắm bắt được phương pháp cài đặt tối ưu các thông số công nghệ như áp suất nén, tốc độ phun và nhiệt độ bề mặt khuôn (80°C - 140°C), giúp xử lý triệt để các sự cố khuyết tật phổ biến như thiếu nhựa, vết hàn nối và cong vênh sản phẩm.
3. Giảng viên, học viên cao học và sinh viên chuyên ngành Kỹ thuật Cơ khí - Chế tạo máy: Nguồn tài liệu học thuật tiêu chuẩn phục vụ công tác giảng dạy và nghiên cứu chuyên sâu về trao đổi nhiệt trong khuôn mẫu, phương pháp mô phỏng số động lực học chất lưu (CFD) và kỹ thuật ép phun vật liệu cao phân tử polymer.
4. Chủ doanh nghiệp và giám đốc quản lý sản xuất ngành nhựa: Cung cấp cơ sở khoa học và bài toán kinh tế rõ ràng để đưa ra quyết định đầu tư cải tiến dây chuyền ép phun với chi phí thấp nhưng nâng cao năng suất từ 15% đến 25% và tiết kiệm đáng kể năng lượng làm mát khuôn.

Câu hỏi thường gặp

1. Tại sao phương pháp gia nhiệt lòng khuôn bằng khí nóng lại vượt trội hơn gia nhiệt bằng nước nóng hay điện trở truyền thống?
   Phương pháp khí nóng đạt tốc độ gia nhiệt bề mặt khuôn rất nhanh lên tới 30°C/giây và chỉ mất 34 giây để giải nhiệt, trong khi gia nhiệt bằng chất lỏng truyền thống mất đến 267 giây cho cùng chu trình nhiệt độ từ 60°C đến 120°C. Kết cấu khối khí nóng đơn giản, chi phí chế tạo thấp và dễ dàng tự động hóa.

2. Việc gia nhiệt lòng khuôn lên mức 140°C có làm kéo dài thời gian làm nguội và chu kỳ ép sản phẩm không?
   Không gây kéo dài chu kỳ tổng thể vì giải pháp này chỉ gia nhiệt cục bộ lớp bề mặt lòng khuôn trong thời gian ngắn từ 5 đến 20 giây. Khi nhựa nóng hoàn tất điền đầy vào khoang mẫu dày 0,5 mm, nhiệt lượng nhanh chóng phân tán vào khối khuôn nhôm có hệ số dẫn nhiệt cao, duy trì chu kỳ ép ổn định.

3. Độ chính xác của phần mềm mô phỏng Ansys CFX và Moldflow Plastic Insight trong đề tài đạt mức nào?
   Kiểm chứng thực tế tại 5 vị trí cảm biến nhiệt P1 đến P5 cho thấy sai số giữa mô phỏng nhiệt Ansys CFX và đo thực nghiệm luôn dưới 10°C. Đối với quá trình điền đầy mẫu xoắn trên Moldflow, độ sai lệch chiều dài dòng chảy của nhựa PP và PE so với ép phun thực tế chỉ dao động từ 6% đến 8%.

4. Sản phẩm nhựa có quy cách như thế nào thì bắt buộc phải ứng dụng công nghệ gia nhiệt khuôn bằng khí nóng?
   Công nghệ này phát huy hiệu quả cao nhất với các sản phẩm thành mỏng có bề dày dưới 1,0 mm (cụ thể là 0,5 mm) hoặc chi tiết vi cấu trúc có tỷ lệ chiều dài trên bề dày L/t lớn hơn 300. Ở kích thước này, dòng nhựa sẽ đông đặc tức thì nếu bề mặt khuôn duy trì dưới 50°C.

5. Hệ thống gia nhiệt bằng khí nóng trong luận văn bao gồm những thiết bị phần cứng cơ bản nào?
   Hệ thống gồm máy nén khí Total 3HP (công suất 2,2 kW, áp lực 8 - 10 kg/cm2, lưu lượng 236 l/phút), modun gia nhiệt 3 tầng bằng thép CT3 chứa 16 cây điện trở 200W (tổng công suất 3200W), xi lanh khí nén dẫn hướng hành trình và mạch điều khiển nhiệt độ PID đa kênh thông minh.

Kết luận

• Chế tạo thành công mô đun gia nhiệt lòng khuôn bằng khí nóng công suất 3,2 kW kết hợp máy nén khí 8 kg/cm2 với kết cấu cơ khí gọn nhẹ, dễ lắp đặt và chi phí bảo trì thấp.
• Xác định thời gian gia nhiệt bề mặt khuôn tối ưu trong 20 giây, đưa nhiệt độ lòng khuôn đạt trạng thái cân bằng ổn định từ 90°C đến 160°C khi nhiệt độ khí cấp ở mức 200°C - 400°C.
• Nâng cao chiều dài điền đầy của dòng nhựa PP 6331 và HDPE 2600J thêm hơn 35% đối với sản phẩm thành mỏng 0,5 mm khi duy trì nhiệt độ bề mặt khuôn ở mức 140°C.
• Xây dựng quy trình phối hợp hiệu quả giữa mô phỏng số Ansys CFX, Moldflow Plastic Insight và thực nghiệm đo đạc với độ tin cậy cao, sai lệch nhiệt độ kiểm soát dưới 10°C.
• Đóng góp cơ sở dữ liệu công nghệ thực nghiệm quan trọng, mở ra hướng nghiên cứu tối ưu hóa đa thông số cho các dòng nhựa kỹ thuật cao trong giai đoạn 2020-2025.

Đề tài đã giải quyết trọn vẹn bài toán nâng cao khả năng điền đầy cho sản phẩm nhựa ép phun thành mỏng, khẳng định tính khả thi vượt trội của phương pháp gia nhiệt bằng khí nóng. Các doanh nghiệp và kỹ sư quan tâm có thể tiếp cận toàn văn luận văn thạc sĩ để khai thác chi tiết bản vẽ thiết kế, thông số mô phỏng và triển khai ứng dụng trực tiếp vào dây chuyền sản xuất thực tế nhằm tạo đột phá về chất lượng và năng suất.

Trích đoạn nội dung tài liệu

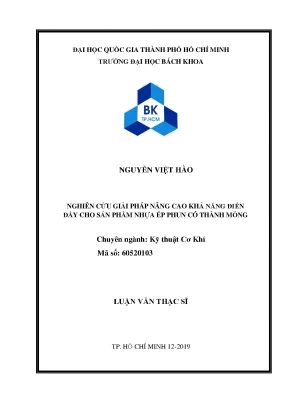

ĐẠI HỌC QUỐC GIA THÀNH PHỐ HỒ CHÍ MINH TRƯỜNG ĐẠI HỌC BÁCH KHOA NGUYỄN VIỆT HÀO NGHIÊN CỨU GIẢI PHÁP NÂNG CAO KHẢ NĂNG ĐIỀN ĐẦY CHO SẢN PHẨM NHỰA ÉP PHUN CÓ THÀNH MỎNG Chuyên ngành: Kỹ thuật Cơ Khí Mã số: 60520103 LUẬN VĂN THẠC SĨ TP. HỒ CHÍ MINH 12-2019 CÔNG TRÌNH ĐƯỢC HOÀN THÀNH TẠI TRƯỜNG ĐẠI HỌC BÁCH KHOA – ĐHQG-HCM Cán bộ hướng dẫn khoa học: TS. Trần Anh Sơn Cán bộ chấm nhận xét 1: PGS. Lưu Thanh Tùng Cán bộ chấm nhận xét 2: PGS.

Phạm Sơn Minh Luận văn được bảo vệ tại trường Đại học Bách Khoa, ĐHQG Tp Hồ Chí Minh Ngày …tháng …. Thành phần Hội đồng đánh giá luận văn thạc sĩ gồm: 1. Nguyễn Hữu Lộc Chủ tịch hội đồng 2. Lê Thanh Hải Thư ký Hội đồng 3.

Lưu Thanh Tùng Ủy viên phản biện 1 4. Phạm Sơn Minh Ủy viên phản biện 2 5. Lương Hồng Sâm Ủy viên Xác nhận của Chủ tịch Hội đồng đánh giá luận văn và Trưởng Khoa quản lý chuyên ngành sau khi luận văn đã được sửa chữa. CHỦ TỊCH HỘI ĐỒNG TRƯỞNG KHOA CƠ KHÍ PGS.

Nguyễn Hữu Lộc PGS. Nguyễn Hữu Lộc Trang 1 ĐẠI HỌC QUỐC GIA TP.HCM CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM TRƯỜNG ĐẠI HỌC BÁCH KHOA Độc lập – Tự do – Hạnh phúc NHIỆM VỤ LUẬN VĂN THẠC SĨ Họ tên học viên: NGUYỄN VIỆT HÀO MSHV: 1770202 Ngày tháng năm sinh: 10/11/1992 Nơi sinh: Phú Yên Chuyên ngành: Kỹ Thuật Cơ Khí Mã số: 60520103 I. TÊN ĐỀ TÀI: NGHIÊN CỨU GIẢI PHÁP NÂNG CAO KHẢ NĂNG ĐIỀN ĐẦY CHO SẢN PHẨM NHỰA ÉP PHUN CÓ THÀNH MỎNG II. NHIỆM VỤ VÀ NỘI DUNG: - Nghiên cứu tổng quan, nghiên cứu lý thuyết, nghiên cứu ứng dụng mô phỏng của phần mềm Ansys và Moldflow.

- Tiến hành mô phỏng, thí nghiệm quá trình gia nhiệt lòng khuôn vật liệu nhôm bằng khí nóng, từ đó xác định nhiệt độ lòng khuôn. - Đưa ra mối quan hệ giữa nhiệt độ khuôn với nhiệt độ khí gia nhiệt và thời gian phun khí nóng để gia nhiệt. - Tiến hành mô phỏng, thí nghiệm quá trình ép phun nhựa vào lòng khuôn. Từ đó xác định khả năng điền đầy của dòng nhựa trong lòng khuôn.

- Đưa ra mối quan hệ giữa nhiệt độ khuôn với độ điền đầy của dòng nhựa nóng. - Phân tích kết quả và thảo luận. NGÀY GIAO NHIỆM VỤ: 19/08/2019 IV. NGÀY HOÀN THÀNH NHIỆM VỤ: /12/2019 V.

CÁN BỘ HƯỚNG DẪN: TS. TRẦN ANH SƠN Tp Hồ Chí Minh, ngày …tháng …năm 2019 CÁN BỘ HƯỚNG DẪN CHỦ NHIỆM BỘ MÔN ĐÀO TẠO (Họ tên và chữ ký) (Họ tên và chữ ký) TS. Trần Anh Sơn TS. Hồ Triết Hưng TRƯỞNG KHOA CƠ KHÍ (Họ tên và chữ ký) PGS.

Nguyễn Hữu Lộc Trang ii LỜI CẢM ƠN Trong thời gian học tập và nghiên cứu chương trình đào tạo sau đại học của trường Đại học Bách Khoa, Đại học Quốc Gia TP.HCM, em đã học tập, tiếp thu được nhiều kiến thức quý báu, rất cần thiết cho công việc chuyên môn của mình. Với đề tài của luận văn thạc sĩ, em đã vận dụng những kiến thức đã được học của mình để giải quyết một vấn đề trong thực tế. Đề tài của em là nghiên cứu và giải quyết vấn đề cần thiết trong lĩnh vực khuôn mẫu, nghiên cứu lý thuyết kết hợp với làm thực nghiệm, vì lần đầu tiên tiếp xúc nên em gặp rất nhiều khó khăn. Với sự hướng dẫn tận tình của thầy hướng dẫn TS.

Trần Anh Sơn cùng với sự chỉ bảo tận tâm của các thầy cô trong Khoa Cơ Khí và sự hỗ trợ của gia đình, bạn bè, đồng nghiệp. Cho đến thời điểm này luận văn của em cơ bản đạt được những kết quả như mong muốn. Đến đây, cho phép em xin gửi lời cảm ơn chân thành nhất đến: - Thầy TS. Trần Anh Sơn - Khoa Cơ Khí - trường Đại học Bách Khoa, Đại học Quốc Gia TP.

Thầy đã luôn tận tình hướng dẫn, chỉ bảo trong suốt quá trình hoàn thành luận văn cao học của em. - Quý thầy cô trong khoa Khoa Cơ Khí - trường Đại học Bách Khoa, Đại học Quốc Gia TP. Thầy, cô đã tận tình giảng dạy, truyền đạt cho em nhiều kiến thức bổ ích, quý báu trong suốt quá trình học tập tại trường. Phạm Sơn Minh Khoa Cơ Khí - trường Đại học Sư Phạm Kỹ Thuật TP.HCM cùng nhóm nghiên cứu thí nghiệm đã tạo điều kiện, giúp đỡ để em thực hiện quá trình thí nghiệm trong nội dung luận văn.

- Gia đình, bạn bè và đồng nghiệp đã luôn động viên, giúp đỡ trong suốt quá trình học tập Một lần nữa, em xin chân thành cảm ơn sự giúp đỡ, động viên, hỗ trợ chân tình của tất cả mọi người. Xin trân trọng cảm ơn! Tp. Hồ Chí Minh, tháng 12 năm 2019 Học viên thực hiện Nguyễn Việt Hào Trang iii TÓM TẮT Đề tài: Nghiên cứu giải pháp nâng cao khả năng điền đầy cho sản phẩm nhựa ép phun là đề tài còn mới cần nghiên cứu ở Việt Nam. Phương pháp gia nhiệt lòng khuôn bằng khí nóng có ưu điểm hơn so với các phương pháp gia nhiệt khác như gia nhiệt bằng nước, gia nhiệt bằng điện, điện từ.

bởi vì nó có tốc độ gia nhiệt nhanh hơn. Quá trình giải nhiệt nhanh, kết cấu bộ phận gia nhiệt đơn giản, dễ vận hành và tự động hoá. Đề tài đã được thực hiện trong thời gian từ tháng 06/2019 đến 12/2019. Nội dung và phương pháp nghiên cứu của đề tài là nghiên cứu về lý thuyết khuôn mẫu, vật liệu nhựa polyme, trao đổi nhiệt và tiến hành thí nghiệm gia nhiệt khuôn, ép thử nhựa tại phòng thí nghiệm máy ép nhựa, trường Đại học Sư phạm Kỹ thuật TP.

Nội dung luận văn đã trình bày một cách ngắn gọn mà đầy đủ lý thuyết về khuôn mẫu, vật liệu nhựa polyme, trao đổi nhiệt, thu được nhiều kết quả từ quá trình mô phỏng trên phần mềm Ansys CFX, Moldflow Plastic Insight kết hợp với đo đạt trực tiếp từ các thí nghiệm gia nhiệt lòng khuôn và ép nhựa đối với 2 loại nhựa là Polyetylen (PE) và Polypropylene (PP) ở các nhiệt độ bề mặt lòng khuôn khác nhau được gia nhiệt bằng phương pháp khí nóng (50°C, 80°C, 110°C,140°C) với độ dày của sản phẩm nhựa là 0,5 mm theo biên dạng xoắn. Kết quả nghiên cứu ảnh hưởng của nhiệt độ tới khả năng điền đầy khi ép phun nhựa có thể được sử dụng cho các nghiên cứu tiếp theo như; Mối quan hệ của các thông số công nghệ đến chất lượng sản phẩm khi ép phun nhựa, nghiên cứu các bộ thông số tối ưu cho từng dạng sản phẩm cụ thể. Kết quả thực nghiệm của đề tài hoàn toàn có thể triển khai vào sản xuất nhằm nâng cao chất lượng sản phẩm trong công nghệ ép phun nhựa. Trang iv ABSTRACT Research solutions to improve the filling capacity of plastic injection molding products is a new topic to be studied in Vietnam.

The method of heated cavity by heating air has advantages compared to other heating methods such as water heating, electric heating, electromagnetic. because it has a faster heating rate. Fast cooling process, structure of heating element is simple, easy to operate and automate. The topic was implemented in the period from June 2019 to December 2019.

The research methods of the topic are researches on mold plastic, polymer materials, heat transfer, and conduction molding and plastic injection experiments at the plastic injection laboratory, Ho Chi Minh University of Technology and Education. The content of the thesis presented briefly but fully the theory of molds, polymer materials, heat transfer, obtained many results from the simulation process on Ansys CFX and Moldflow Plastic Insight software combined. with direct measurements from cavity heating and plastic injection tests for two types of plastics: Polyethylene (PE) and Polypropylene (PP) at different die surface temperatures, heated by hot air method (50°C, 80°C, 110°C, 140°C) with a plastic product thickness of 0.5 mm in a helical profile. Research results of the effect of temperature on the ability to fill when plastic injection molding can be used for further studies such as; The relationship of technological parameters to product quality when plastic injection molding, research optimal sets of parameters for each specific product type.

Experimental results of the project can be fully deployed into production to improve product quality in plastic injection molding technology. Key words: injection moulding, flow length, preheating method, heating air, gas – assissted, mould temperature. Trang v LỜI CAM ĐOAN Tôi cam đoan đây là công trình nghiên cứu của tôi. Các số liệu, kết quả nêu trong luận văn là trung thực và chưa từng được ai công bố trong bất kỳ công trình nào khác Tp.

Hồ Chí Minh, ngày 8 tháng 12 năm 2019 Nguyễn Việt Hào Trang vi MỤC LỤC LỜI CẢM ƠN. iv LỜI CAM ĐOAN. vi MỤC LỤC. vii DANH SÁCH HÌNH VẼ.

x DANH SÁCH BẢNG BIỂU. xiii DANH MỤC CÁC CHỮ VIẾT TẮT .1 Công nghệ ép phun (Injection molding) .2 Sự ảnh hưởng của các yếu tố đến chất lượng sản phẩm nhựa trong công nghệ ép phun.3 Tổng quan tình hình nghiên cứu của đề tài .4 Mục tiêu và đối tượng nghiên cứu của đề tài.5 Nội dung và giới hạn nghiên cứu của đề tài .1 Khuôn ép phun.1 Khái niệm về khuôn.2 Phân loại khuôn ép phun .3 Kết cấu 1 bộ khuôn .2 Vật liệu nhựa sử dụng trong công nghệ ép phun.2 Phân loại nhựa. Các tính chất của Polymer .4 Nhựa sử dụng làm thí nghiệm .3 Lý thuyết truyền nhiệt .1 Các phương thức trao đổi nhiệt. PHƯƠNG PHÁP GIA NHIỆT BẰNG KHÍ NÓNG .1 Bộ phận gia nhiệt lòng khuôn bằng khí nóng .2 Cấu tạo Modun gia nhiệt .2 Bộ khuôn thí nghiệm: .1 Kiểu khuôn thí nghiệm: .2 Kết cấu khuôn thí nghiệm .3 Bộ khuôn hoàn chỉnh.

TÍNH TOÁN MÔ PHỎNG VÀ THỰC NGHIỆM.1 Tính toán mô phỏng gia nhiệt trên phần mền ANSYS .1 Giới thiệu modun phân tích gia nhiệt ANSYS CFX.2 Trình tự cần thực hiện khi tính toán mô phỏng với ansys CFX .2 Tính toán mô phỏng điền đầy lòng khuôn ép phun nhựa trên phần mềm moldflow plastis insight .1 Giới thiệu phần mền moldflow plastis insight .2 Trình tự cần thực hiện khi tính toán mô phỏng với Moldfow plastis Insig…….1 Thí nghiệm gia nhiệt lòng khuôn .2 Thí nghiệm ép nhựa. KẾT QUẢ VÀ THẢO LUẬN.1 Kết quả, phân tích của mô phỏng và thí nghiệm gia nhiệt lòng khuôn .1 Mô phỏng gia nhiệt lòng khuôn .2 Thí nghiệm gia nhiệt lòng khuôn .3 Phân tích, đánh giá, nhận xét kết quả giữa mô phỏng và thực nghiệm gia nhiệt lòng khuôn.2 Kết quả, phân tích của mô phỏng và thí nghiệm ép nhựa.1 Mô phỏng và thí nghiệm ép nhựa trên nhựa PE.2 Mô phỏng và thí nghiệm ép nhựa trên nhựa PP.3 Phân tích, đánh giá, nhận xét kết quả giữa mô phỏng và thực nghiệm ép nhựa. KẾT LUẬN VÀ HƯỚNG PHÁT TRIỂN .1 Kết quả đạt được:.2 Ý nghĩa thực tiễn của đề tài.3 Hướng phát triển của đề tài. 77 TÀI LIỆU THAM KHẢO .
