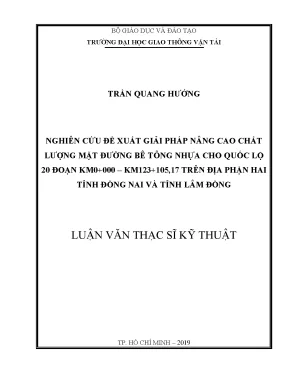

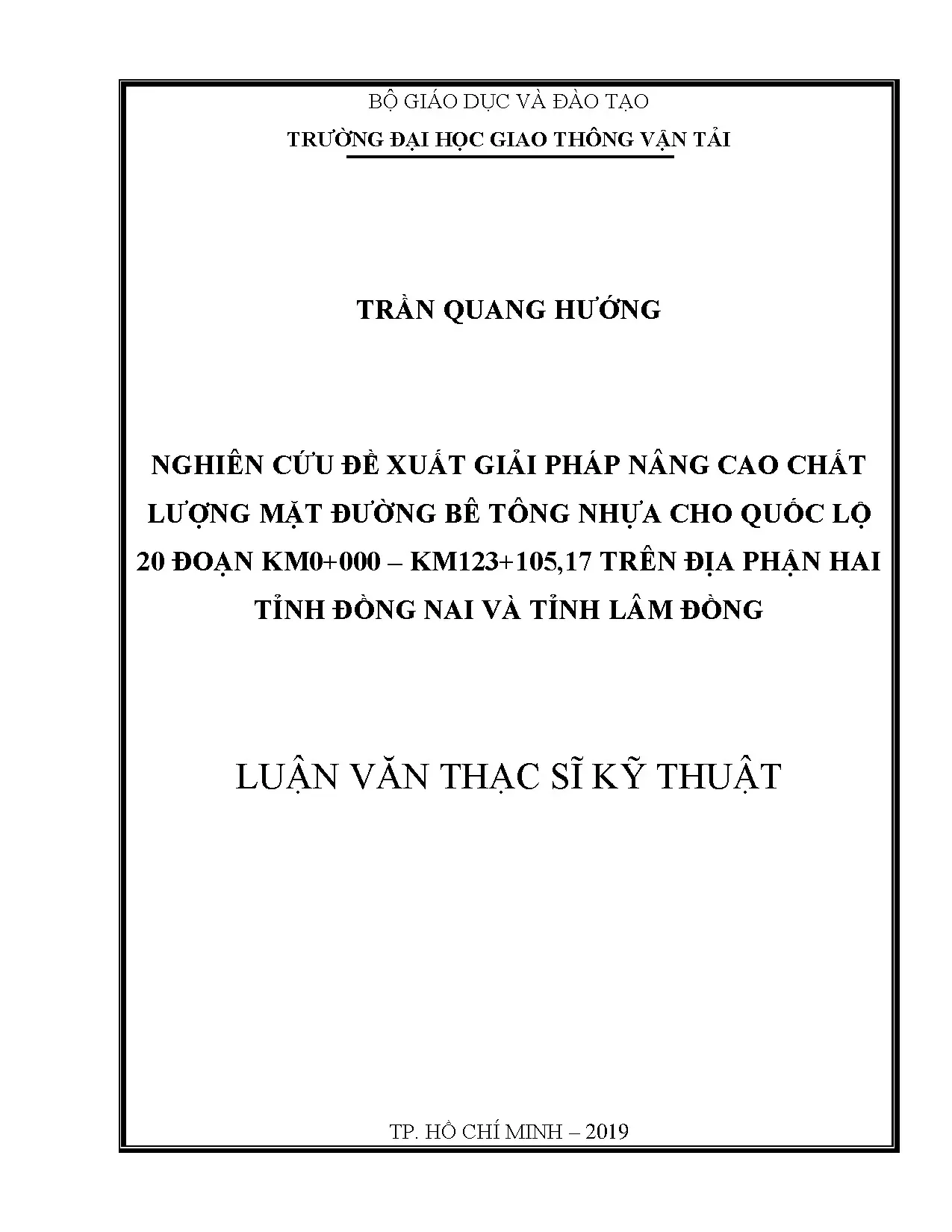

Nghiên Cứu Giải Pháp Nâng Cao Chất Lượng Mặt Đường Bê Tông Nhựa Cho Quốc Lộ 20

Nghiên cứu đề xuất giải pháp nâng cao chất lượng mặt đường bê tông nhựa cho quốc lộ 20 tại Đồng Nai và Lâm Đồng, đảm bảo an toàn và bền vững.

• Tác giả: Trần Quang Hướng
• Người hướng dẫn: PGS. Lê Văn Bách
• Trường học: Trường Đại Học Giao Thông Vận Tải
• Chuyên ngành: Kỹ thuật xây dựng công trình giao thông
• Đề tài: Giải Pháp Nâng Cao Chất Lượng Mặt Đường Bê Tông Nhựa Quốc Lộ 20
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2019
• Địa điểm: TP. Hồ Chí Minh

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• PHẦN MỞ ĐẦU
• 0.1. Tính cấp thiết của đề tài
• 0.2. Đối tượng nghiên cứu
• 0.3. Phạm vi nghiên cứu
• 0.4. Mục tiêu nghiên cứu của đề tài
• 0.5. Phương pháp nghiên cứu
• 0.6. Kết cấu của luận văn
• 1. CHƯƠNG 1: TỔNG QUAN VỀ BÊ TÔNG NHỰA, YÊU CẦU CHẤT LƯỢNG MẶT ĐƯỜNG BÊ TÔNG NHỰA
• 1.1. Mặt đường bê tông nhựa
• 1.2. Cấu tạo mặt đường bê tông nhựa
• 1.3. Phân loại bê tông nhựa
• 1.4. Thành phần cấp phối của BTN
• 1.5. Tỷ lệ nhựa
• 1.6. Yêu cầu các chỉ tiêu kỹ thuật của Bê tông nhựa
• 1.7. Yêu cầu đối với vật liệu dùng để chế tạo hỗn hợp bê tông nhựa
• 1.7.1. Bột khoáng
• 1.7.2. Chất phụ gia hoạt tính bề mặt
• 1.8. Những vấn đề đặt ra
• 2. CHƯƠNG 2: THỰC TRẠNG VỀ CHẤT LƯỢNG TUYẾN ĐƯỜNG QUỐC LỘ 20 ĐOẠN KM0+000 – KM123+105,17 TRÊN ĐỊA PHẬN HAI TỈNH ĐỒNG NAI VÀ TỈNH LÂM ĐỒNG
• 2.1. Tổng quan về tuyến QL20 (đoạn KM0+000 – KM123+105,17)
• 2.2. Giới thiệu tuyến đường
• 2.3. Điều kiện tự nhiên khu vực
• 2.4. Hiện trạng chất lượng mặt đường và các công trình trên đường
• 2.4.1. Hiện trạng mặt đường
• 2.4.2. Hiện trạng công trình cầu
• 2.4.3. Hiện trạng hệ thống thoát nước
• 2.4.4. Hiện trạng công trình an toàn giao thông
• 3. CHƯƠNG 3: NGHIÊN CỨU, ĐỀ XUẤT MỘT SỐ GIẢI PHÁP NÂNG CAO CHẤT LƯỢNG MẶT ĐƯỜNG BÊ TÔNG NHỰA TRÊN QUỐC LỘ 20 ĐOẠN KM0+000 – KM123+105,17 TRÊN ĐỊA PHẬN HAI TỈNH ĐỒNG NAI VÀ LÂM ĐỒNG
• 3.1. Đánh giá chung và tổng quan về các hiện tượng gây hư hỏng mặt đường bê tông nhựa tuyến đường QL20 đoạn Km0-Km123+105,17
• 3.1.1. Đánh giá chung
• 3.1.2. Tổng quan về hiện tượng nứt mặt đường bê tông nhựa
• 3.1.3. Tổng quan về hiện tượng hằn lún vệt bánh xe mặt đường bê tông nhựa
• 3.2. Phân tích các nguyên nhân gây hư hỏng mặt đường bê tông nhựa tuyến đường QL20 đoạn Km0-Km123+105,17
• 3.3. Tiêu chuẩn áp dụng trong thiết kế, thi công
• 3.4. Thực trạng thi công
• 3.5. Tình hình khai thác
• 3.6. Nhiệt độ mặt đường
• 3.7. Đề xuất một số giải pháp nâng cao chất lượng mặt đường bê tông nhựa trong quá trình khai thác
• 3.7.1. Khai thác chất lượng mặt đường
• 3.7.2. Độ nhám mặt đường
• 3.7.3. Kiểm tra đánh giá độ bằng phẳng của mặt đường
• 3.7.4. Kiểm tra đánh giá cường độ của mặt đường
• 3.7.5. Các biện pháp nâng cao chất lượng khai thác mặt đường bê tông nhựa
• 3.7.6. Yêu cầu vật liệu đưa vào trong quá trình bảo dưỡng
• 3.7.7. Yêu cầu về thi công bảo dưỡng mặt đường
• 3.7.8. Yêu cầu về công tác giám sát, kiểm tra và nghiệm thu
• KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Bê Tông Nhựa Giải Pháp Nâng Cao Chất Lượng

Bê tông nhựa (BTN) là hỗn hợp vật liệu gồm đá, cát, nhựa đường và bột khoáng, trộn ở nhiệt độ cao và lu lèn chặt. Đây là vật liệu làm đường phổ biến, đặc biệt cho các tuyến đường cấp cao và sân bay. Ưu điểm của BTN bao gồm tuổi thọ cao (10-20 năm), bề mặt êm thuận, ít bụi và dễ bảo trì. Tuy nhiên, BTN cũng có nhược điểm như dễ bị ảnh hưởng bởi nhiệt độ, trơn trượt khi ẩm ướt và gây ô nhiễm môi trường. Việc lựa chọn và sử dụng BTN cần cân nhắc kỹ các yếu tố kỹ thuật và kinh tế để đảm bảo hiệu quả và bền vững.

1.1. Cấu Tạo Chi Tiết Mặt Đường Bê Tông Nhựa

Cấu tạo mặt đường BTN có nhiều dạng, phụ thuộc vào cường độ yêu cầu, mật độ xe, điều kiện khí hậu và vật liệu sẵn có. Độ dốc ngang thường từ 1.5-2%. Tầng móng vững chắc là yếu tố quan trọng. Lớp dưới mặt BTN thường là đá dăm đen, sỏi sạn đen hoặc bê tông xi măng. Mặt đường BTN có thể một hoặc hai lớp. Với đường cao tốc, cần thiết kế BTN có độ bám dính tốt hoặc lớp tạo nhám. Kết cấu áo đường BTN cần được thiết kế phù hợp với tải trọng và lưu lượng xe.

1.2. Phân Loại Bê Tông Nhựa Theo Tiêu Chuẩn Việt Nam

Theo TCVN 8819:2011, BTN được phân loại theo độ rỗng dư và kích cỡ hạt lớn nhất. BTN chặt (BTNC) có độ rỗng 3-6%, dùng cho lớp mặt. BTN rỗng (BTNR) có độ rỗng 7-12%, dùng cho lớp móng. BTNC còn được phân loại theo kích cỡ hạt lớn nhất danh định: BTNC 9.5, BTNC 12.5, BTNC 19 và BTNC 4.75 (BTN cát). Việc lựa chọn loại BTN phù hợp ảnh hưởng trực tiếp đến chất lượng mặt đường bê tông nhựa.

1.3. Thành Phần Cấp Phối Bê Tông Nhựa Yếu Tố Quan Trọng

Thành phần cấp phối cốt liệu (đá, cát, bột khoáng) là yếu tố then chốt quyết định chất lượng BTN. TCVN 8891-2001 quy định giới hạn về thành phần cấp phối cho từng loại BTNC. Quyết định 858/QĐ-BGTVT ngày 26/3/2014 của Bộ GTVT chỉ đạo tăng khả năng chống cắt trượt BTNC bằng cách giảm hàm lượng hạt mịn và bổ sung BTNC 25 cho lớp dưới cùng của tầng mặt ba lớp. Việc tuân thủ đúng thành phần cấp phối giúp đảm bảo độ bền mặt đường và khả năng chịu tải.

II. Thực Trạng Vấn Đề Mặt Đường Bê Tông Nhựa Quốc Lộ 20

Quốc lộ 20, đoạn Km0+000 – Km123+105,17, nối Đồng Nai và Lâm Đồng, dài 123km, đã khai thác trên 30 năm. Sau khi được nâng cấp năm 2015, tuyến đường xuất hiện một số hư hỏng cục bộ như hằn lún vệt bánh xe và rạn nứt. Việc đánh giá hiện trạng và phân tích nguyên nhân hư hỏng là cần thiết để đề xuất các giải pháp nâng cao chất lượng đường bộ hiệu quả.

2.1. Tổng Quan Tuyến Quốc Lộ 20 Đặc Điểm Địa Hình Khí Hậu

Tuyến QL20 đoạn Km0+000 – Km123+105,17 có vai trò quan trọng trong kết nối giao thông giữa Đồng Nai và Lâm Đồng. Tuyến đường trải dài qua nhiều địa hình khác nhau, từ đồng bằng đến đồi núi, với điều kiện khí hậu nhiệt đới gió mùa. Các yếu tố địa hình và khí hậu ảnh hưởng lớn đến tuổi thọ mặt đường và cần được xem xét trong quá trình thiết kế và bảo trì.

2.2. Hiện Trạng Hư Hỏng Mặt Đường Hằn Lún Nứt Nẻ Ổ Gà

Qua quá trình khai thác, QL20 xuất hiện các hư hỏng như hằn lún vệt bánh xe (HLVBX), nứt nẻ và ổ gà. HLVBX gây mất an toàn giao thông và giảm tuổi thọ mặt đường. Nứt nẻ tạo điều kiện cho nước xâm nhập, phá hoại kết cấu áo đường. Ổ gà gây xóc nảy và nguy hiểm cho người tham gia giao thông. Việc xác định mức độ và phạm vi hư hỏng là bước quan trọng để lựa chọn giải pháp sửa chữa ổ gà phù hợp.

2.3. Ảnh Hưởng Của Tải Trọng Xe Và Lưu Lượng Giao Thông

Tải trọng xe và lưu lượng giao thông lớn là nguyên nhân chính gây ra hư hỏng mặt đường. Xe quá tải gây ra HLVBX và nứt nẻ. Lưu lượng giao thông cao làm tăng tốc độ lão hóa của BTN. Việc kiểm soát tải trọng xe và điều tiết giao thông hợp lý là biện pháp quan trọng để giảm thiểu hư hỏng và kéo dài tuổi thọ mặt đường.

III. Giải Pháp Vật Liệu Nâng Cao Chất Lượng Bê Tông Nhựa QL20

Để nâng cao chất lượng mặt đường BTN trên QL20, cần áp dụng các giải pháp vật liệu tiên tiến. Sử dụng phụ gia cải thiện tính chất của BTN, lựa chọn cấp phối phù hợp và áp dụng công nghệ thi công hiện đại là những yếu tố quan trọng. Các giải pháp này giúp tăng cường độ bền mặt đường, khả năng chịu tải và chống lại các tác động của môi trường.

3.1. Sử Dụng Nhựa Đường Polyme PMA Ưu Điểm Vượt Trội

Nhựa đường polyme (PMA) có nhiều ưu điểm so với nhựa đường thông thường, bao gồm độ đàn hồi cao, khả năng chịu nhiệt tốt và chống lão hóa. Sử dụng PMA giúp tăng cường khả năng chống HLVBX, nứt nẻ và kéo dài tuổi thọ mặt đường. Tuy nhiên, chi phí của PMA cao hơn nhựa đường thông thường, cần cân nhắc hiệu quả kinh tế khi áp dụng. Polymer modified asphalt là giải pháp hiệu quả cho các tuyến đường có tải trọng lớn.

3.2. Ứng Dụng Bê Tông Nhựa Rỗng BTNR Thoát Nước Hiệu Quả

BTN rỗng (BTNR) có khả năng thoát nước mặt đường nhanh chóng, giảm thiểu nguy cơ trơn trượt và tai nạn giao thông. BTNR cũng giúp giảm tiếng ồn giao thông và cải thiện tầm nhìn trong điều kiện mưa lớn. Tuy nhiên, BTNR có độ bền thấp hơn BTNC và yêu cầu bảo trì thường xuyên hơn. Thoát nước mặt đường là yếu tố quan trọng để đảm bảo an toàn giao thông.

3.3. Sử Dụng Phụ Gia Cải Thiện Tính Chất Bê Tông Nhựa

Các loại phụ gia như sợi cellulose, polyme và chất hoạt động bề mặt có thể cải thiện tính chất của BTN, tăng cường độ bền, khả năng chống HLVBX và nứt nẻ. Việc lựa chọn phụ gia phù hợp phụ thuộc vào điều kiện khai thác và yêu cầu kỹ thuật của tuyến đường. Phụ gia bê tông nhựa là giải pháp hiệu quả để nâng cao chất lượng mặt đường.

IV. Quy Trình Thi Công Bảo Trì Mặt Đường Bê Tông Nhựa QL20

Quy trình thi công và bảo trì đóng vai trò quan trọng trong việc đảm bảo chất lượng mặt đường BTN. Tuân thủ đúng quy trình kỹ thuật, kiểm soát chất lượng vật liệu và thi công, bảo trì định kỳ là những yếu tố then chốt. Áp dụng các công nghệ thi công hiện đại và quy trình bảo trì tiên tiến giúp kéo dài tuổi thọ mặt đường và giảm chi phí bảo trì.

4.1. Kiểm Soát Chất Lượng Vật Liệu Đầu Vào Đá Cát Nhựa

Chất lượng vật liệu đầu vào (đá, cát, nhựa đường) ảnh hưởng trực tiếp đến chất lượng BTN. Cần kiểm tra kỹ các chỉ tiêu kỹ thuật của vật liệu trước khi đưa vào sử dụng. Sử dụng vật liệu đạt tiêu chuẩn giúp đảm bảo độ bền mặt đường và khả năng chịu tải.

4.2. Công Nghệ Thi Công Hiện Đại Rải Thảm Lu Lèn Đúng Kỹ Thuật

Áp dụng các công nghệ thi công hiện đại như rải thảm bằng máy rải chuyên dụng, lu lèn bằng xe lu rung và xe lu tĩnh giúp đảm bảo độ chặt và độ bằng phẳng của mặt đường. Tuân thủ đúng quy trình kỹ thuật và kiểm soát chặt chẽ các thông số thi công là yếu tố quan trọng để đạt được chất lượng mặt đường tốt nhất. Thi công mặt đường bê tông nhựa đúng kỹ thuật giúp tăng tuổi thọ công trình.

4.3. Bảo Trì Định Kỳ Vá Ổ Gà Trám Vết Nứt Cào Bóc Tái Chế

Bảo trì định kỳ là biện pháp quan trọng để kéo dài tuổi thọ mặt đường. Các công việc bảo trì bao gồm vá ổ gà, trám vết nứt, cào bóc tái chế và thảm lại lớp mặt. Thực hiện bảo trì kịp thời giúp ngăn ngừa hư hỏng lan rộng và giảm chi phí sửa chữa lớn. Giải pháp bảo trì đường hiệu quả giúp tiết kiệm chi phí và đảm bảo an toàn giao thông.

V. Ứng Dụng Công Nghệ Mới Quản Lý Chất Lượng Quốc Lộ 20

Ứng dụng công nghệ thông tin và các giải pháp quản lý hiện đại giúp nâng cao hiệu quả quản lý và bảo trì đường bộ. Sử dụng hệ thống GIS, BIM và IoT giúp theo dõi tình trạng đường, dự báo hư hỏng và lập kế hoạch bảo trì hiệu quả. Các công nghệ này giúp giảm chi phí quản lý và tăng cường an toàn giao thông.

5.1. GIS Trong Quản Lý Đường Bộ Theo Dõi Phân Tích Dữ Liệu

Hệ thống thông tin địa lý (GIS) giúp theo dõi và phân tích dữ liệu về tình trạng đường, lưu lượng giao thông, tai nạn giao thông và các yếu tố khác. Sử dụng GIS giúp lập kế hoạch bảo trì hiệu quả và đưa ra các quyết định quản lý dựa trên dữ liệu thực tế. GIS trong quản lý đường bộ giúp nâng cao hiệu quả và minh bạch.

5.2. BIM Trong Thiết Kế Xây Dựng Mô Hình Hóa Thông Tin

Mô hình thông tin công trình (BIM) giúp mô hình hóa thông tin về đường bộ trong quá trình thiết kế và xây dựng. Sử dụng BIM giúp phát hiện và giải quyết các vấn đề tiềm ẩn trước khi thi công, giảm thiểu sai sót và chi phí phát sinh. BIM trong quản lý đường bộ giúp nâng cao chất lượng và hiệu quả dự án.

5.3. IoT Trong Quan Trắc Cảnh Báo Giám Sát Liên Tục

Internet of Things (IoT) giúp quan trắc và cảnh báo các vấn đề về đường bộ như nứt nẻ, HLVBX và sạt lở. Sử dụng cảm biến và hệ thống truyền dữ liệu không dây giúp giám sát liên tục tình trạng đường và đưa ra cảnh báo kịp thời. IOT trong quản lý đường bộ giúp nâng cao an toàn và giảm thiểu rủi ro.

VI. Kết Luận Kiến Nghị Nâng Cao Chất Lượng QL20 Bền Vững

Việc nâng cao chất lượng mặt đường BTN trên QL20 đòi hỏi sự kết hợp giữa các giải pháp vật liệu tiên tiến, quy trình thi công và bảo trì đúng kỹ thuật, và ứng dụng công nghệ quản lý hiện đại. Cần có sự phối hợp chặt chẽ giữa các bên liên quan (chủ đầu tư, nhà thầu, tư vấn giám sát) để đảm bảo chất lượng công trình và hiệu quả đầu tư. Hướng tới mục tiêu bền vững và an toàn giao thông.

6.1. Đề Xuất Giải Pháp Cụ Thể Cho Từng Đoạn Tuyến

Cần khảo sát và đánh giá chi tiết tình trạng mặt đường trên từng đoạn tuyến QL20 để đề xuất các giải pháp phù hợp. Các giải pháp có thể bao gồm sử dụng PMA cho các đoạn có tải trọng lớn, BTNR cho các đoạn có nguy cơ ngập úng, và bảo trì định kỳ cho các đoạn còn tốt. Giải pháp nâng cao chất lượng đường bộ cần được cá nhân hóa cho từng đoạn tuyến.

6.2. Tăng Cường Kiểm Soát Tải Trọng Xe Xử Lý Vi Phạm

Cần tăng cường kiểm soát tải trọng xe và xử lý nghiêm các trường hợp vi phạm. Xe quá tải là nguyên nhân chính gây ra hư hỏng mặt đường. Việc kiểm soát tải trọng xe giúp kéo dài tuổi thọ mặt đường và giảm chi phí bảo trì. An toàn giao thông cần được đặt lên hàng đầu.

6.3. Nghiên Cứu Ứng Dụng Vật Liệu Xanh Thân Thiện Môi Trường

Cần nghiên cứu và ứng dụng các vật liệu xanh, thân thiện môi trường trong xây dựng và bảo trì đường bộ. Sử dụng BTN tái chế, nhựa đường sinh học và các vật liệu khác giúp giảm thiểu tác động tiêu cực đến môi trường. Giải pháp xanh là xu hướng tất yếu trong xây dựng hạ tầng giao thông.

Nội dung chính

Tổng quan nghiên cứu

Quốc lộ 20 đoạn Km0+000 – Km123+105,17 nối liền hai tỉnh Đồng Nai và Lâm Đồng, là tuyến giao thông huyết mạch với chiều dài hơn 123 km, đã được đầu tư nâng cấp và hoàn thành vào năm 2015. Tuy nhiên, sau hơn 4 năm khai thác, mặt đường bê tông nhựa (BTN) trên tuyến đã xuất hiện các hiện tượng hư hỏng cục bộ như hằn lún vệt bánh xe (HLVBX), rạn nứt mặt đường, ảnh hưởng đến tuổi thọ và an toàn giao thông. Theo báo cáo của đơn vị quản lý, các vị trí hằn lún sâu trên 2,5 cm tập trung tại các đoạn Km57+630-Km57+720, Km64+922-Km65+106, Km98+200-Km105+400 và Km118+500-Km120+570. Mục tiêu nghiên cứu là đánh giá nguyên nhân gây hư hỏng mặt đường BTN trên đoạn tuyến này và đề xuất các giải pháp nâng cao chất lượng mặt đường trong giai đoạn khai thác, nhằm kéo dài tuổi thọ công trình, đảm bảo an toàn giao thông và hiệu quả kinh tế. Phạm vi nghiên cứu tập trung vào toàn bộ đoạn tuyến Quốc lộ 20 từ Km0 đến Km123+105,17, với điều kiện khí hậu nhiệt đới gió mùa, địa hình đa dạng từ đồng bằng đến đồi núi, và lưu lượng xe ngày càng tăng. Nghiên cứu có ý nghĩa quan trọng trong việc cải thiện chất lượng hạ tầng giao thông, góp phần phát triển kinh tế - xã hội của hai tỉnh Đồng Nai và Lâm Đồng.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình nghiên cứu về bê tông nhựa, bao gồm:

• Lý thuyết kết cấu mặt đường bê tông nhựa: Mặt đường BTN là hỗn hợp vật liệu gồm đá dăm, cát, nhựa và bột khoáng, được trộn và lu lèn ở nhiệt độ nhất định để tạo lớp mặt chịu lực. Tuổi thọ mặt đường phụ thuộc vào chất lượng vật liệu, thiết kế cấp phối, thi công và điều kiện khai thác.

• Mô hình thiết kế hỗn hợp bê tông nhựa theo phương pháp Marshall: Xác định hàm lượng nhựa tối ưu dựa trên tỷ lệ cốt liệu và các chỉ tiêu cơ lý như độ ổn định, độ rỗng dư, độ bền kéo, nhằm đảm bảo độ bền và độ bám dính của hỗn hợp.

• Khái niệm hư hỏng mặt đường bê tông nhựa: Bao gồm các dạng nứt (nứt ngang, dọc, lưới, phản ánh) và biến dạng hằn lún vệt bánh xe, nguyên nhân do tải trọng giao thông vượt thiết kế, chất lượng vật liệu kém, thi công không đúng quy trình, và ảnh hưởng của điều kiện khí hậu, nhiệt độ.

• Tiêu chuẩn kỹ thuật áp dụng: TCVN 8819:2011 về mặt đường BTN nóng, TCVN 8820:2011 về thiết kế hỗn hợp BTN theo phương pháp Marshall, và tiêu chuẩn 22TCN 211-06 về kết cấu áo đường mềm.

Phương pháp nghiên cứu

Nghiên cứu kết hợp giữa lý thuyết và thực tiễn, gồm các bước:

• Thu thập dữ liệu thực tế: Khảo sát hiện trạng mặt đường trên tuyến Quốc lộ 20, thu thập số liệu về vị trí, mức độ hư hỏng, điều kiện thi công, lưu lượng và tải trọng xe, khí hậu và địa hình.

• Phân tích nguyên nhân hư hỏng: Sử dụng phương pháp phân tích định tính và định lượng dựa trên số liệu khảo sát, tiêu chuẩn kỹ thuật và kinh nghiệm thực tế.

• Thiết kế và đánh giá giải pháp: Đề xuất các giải pháp kỹ thuật nâng cao chất lượng mặt đường, bao gồm cải tiến vật liệu, quy trình thi công, quản lý khai thác và bảo dưỡng.

• Cỡ mẫu và chọn mẫu: Dữ liệu thu thập từ toàn bộ đoạn tuyến 123 km, tập trung vào các vị trí hư hỏng điển hình. Phương pháp chọn mẫu theo tiêu chuẩn kỹ thuật và thực tế hiện trường nhằm đảm bảo tính đại diện.

• Phương pháp phân tích: Sử dụng phân tích thống kê mô tả, so sánh các chỉ tiêu kỹ thuật với tiêu chuẩn, đánh giá tác động của các yếu tố môi trường và khai thác đến chất lượng mặt đường.

• Timeline nghiên cứu: Nghiên cứu được thực hiện trong năm 2018-2019, bao gồm khảo sát hiện trường, thu thập và xử lý số liệu, đề xuất giải pháp và hoàn thiện luận văn.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Hiện trạng hư hỏng mặt đường: Mặt đường BTN trên tuyến Quốc lộ 20 xuất hiện các vị trí hằn lún vệt bánh xe sâu trên 2,5 cm tại nhiều đoạn như Km57+630-Km57+720, Km64+922-Km65+106, Km98+200-Km105+400 và Km118+500-Km120+570. Tổng diện tích mặt đường bị nứt khoảng 10.652 m², tập trung tại các đoạn Km8+550-Km9+120, Km49+790-Km71+300, Km111+740-Km121+480.

2. Nguyên nhân hư hỏng: Qua phân tích, nguyên nhân chủ yếu là do chất lượng vật liệu không đảm bảo (đá dăm, cát, nhựa có độ bám dính kém), quy trình thi công không nghiêm ngặt (nhiệt độ trộn, lu lèn không đạt), kết cấu mặt đường không phù hợp với lưu lượng và tải trọng xe thực tế, đặc biệt là xe vượt tải trọng. Ngoài ra, điều kiện khí hậu nhiệt đới gió mùa với nhiệt độ biến động và độ ẩm cao cũng làm giảm tuổi thọ mặt đường.

3. So sánh với tiêu chuẩn: Độ rỗng dư của lớp BTN thô trên cùng không được dưới 3% và không vượt quá 6%, tuy nhiên nhiều vị trí thi công không đạt yêu cầu này. Hàm lượng nhựa tối ưu chưa được kiểm soát chặt chẽ theo phương pháp Marshall, dẫn đến hỗn hợp BTN không đạt độ ổn định cần thiết.

4. Hiệu quả biện pháp khắc phục hiện tại: Đơn vị quản lý đã thực hiện cào bóc và thảm lại BTN dày 5 cm tại các vị trí hằn lún và nứt, giúp mặt đường ổn định tạm thời. Tuy nhiên, tại đoạn qua đèo Bảo Lộc với mặt đường hẹp 7,5 m và lưu lượng xe lớn, hiện tượng hằn lún và sóng trâu vẫn tiếp tục phát sinh.

Thảo luận kết quả

Nguyên nhân hư hỏng mặt đường BTN trên Quốc lộ 20 là sự kết hợp của nhiều yếu tố khách quan và chủ quan. Chất lượng vật liệu đầu vào không đồng đều, đặc biệt là đá dăm và nhựa, ảnh hưởng trực tiếp đến độ bền và độ bám dính của hỗn hợp. Việc thi công không tuân thủ nghiêm ngặt quy trình kỹ thuật, như kiểm soát nhiệt độ trộn và lu lèn, làm giảm chất lượng lớp mặt. Ngoài ra, kết cấu mặt đường chưa được thiết kế tối ưu cho lưu lượng và tải trọng xe thực tế, đặc biệt là tình trạng xe quá tải phổ biến, gây áp lực lớn lên mặt đường.

So với các nghiên cứu trong ngành, hiện tượng hằn lún và nứt mặt đường BTN thường xảy ra khi tải trọng vượt quá thiết kế hoặc khi vật liệu và thi công không đạt chuẩn. Việc áp dụng tiêu chuẩn TCVN 8819:2011 và TCVN 8820:2011 là cần thiết nhưng chưa đủ nếu không có kiểm soát chặt chẽ trong thực tế. Dữ liệu khảo sát có thể được trình bày qua biểu đồ phân bố vị trí hư hỏng và bảng so sánh chỉ tiêu kỹ thuật giữa thực tế và tiêu chuẩn, giúp minh họa rõ ràng mức độ sai lệch và nguyên nhân.

Ý nghĩa của nghiên cứu là cung cấp cơ sở khoa học để cải tiến quy trình thiết kế, thi công và quản lý khai thác mặt đường BTN, từ đó nâng cao tuổi thọ công trình, giảm chi phí bảo trì và đảm bảo an toàn giao thông.

Đề xuất và khuyến nghị

1. Cải tiến chất lượng vật liệu đầu vào: Kiểm soát chặt chẽ chất lượng đá dăm, cát và nhựa theo tiêu chuẩn TCVN 8819:2011, đặc biệt chú trọng độ bám dính và hàm lượng hạt mịn. Thực hiện thử nghiệm định kỳ tại trạm trộn và công trường. Chủ thể thực hiện: Nhà thầu cung cấp vật liệu và đơn vị giám sát. Thời gian: Triển khai ngay và duy trì liên tục.

2. Nâng cao quy trình thi công: Áp dụng nghiêm ngặt quy trình trộn, rải và lu lèn BTN, kiểm soát nhiệt độ trộn và lu lèn theo TCVN 8820:2011. Tăng cường giám sát, kiểm tra chất lượng trong suốt quá trình thi công. Chủ thể thực hiện: Nhà thầu thi công và tư vấn giám sát. Thời gian: Áp dụng cho các dự án mới và bảo trì.

3. Thiết kế kết cấu mặt đường phù hợp: Điều chỉnh kết cấu mặt đường theo lưu lượng và tải trọng thực tế, ưu tiên sử dụng BTN có cỡ hạt lớn hơn và hàm lượng nhựa tối ưu để tăng khả năng chịu lực và chống hằn lún. Chủ thể thực hiện: Cơ quan thiết kế và quản lý dự án. Thời gian: Áp dụng cho các dự án nâng cấp và sửa chữa.

4. Quản lý khai thác và bảo dưỡng hiệu quả: Kiểm soát tải trọng xe, hạn chế xe quá tải, phân luồng giao thông hợp lý để tránh tập trung tải trọng trên một làn đường. Thực hiện bảo dưỡng định kỳ, xử lý kịp thời các vị trí hư hỏng nhỏ để tránh lan rộng. Chủ thể thực hiện: Cơ quan quản lý giao thông và đơn vị bảo trì. Thời gian: Liên tục trong quá trình khai thác.

5. Ứng dụng công nghệ mới: Nghiên cứu sử dụng nhựa cải tiến, phụ gia hoạt tính bề mặt và công nghệ BTN cốt sợi để nâng cao tính ổn định nhiệt và cơ lý của mặt đường. Chủ thể thực hiện: Các viện nghiên cứu và nhà thầu thi công. Thời gian: Nghiên cứu và thử nghiệm trong 1-2 năm tới.

Đối tượng nên tham khảo luận văn

1. Cơ quan quản lý giao thông và đường bộ: Nhận diện các nguyên nhân hư hỏng mặt đường BTN, từ đó xây dựng chính sách quản lý tải trọng xe, bảo trì và nâng cấp hạ tầng phù hợp.

2. Nhà thầu thi công và tư vấn giám sát: Áp dụng các tiêu chuẩn kỹ thuật và quy trình thi công được đề xuất để nâng cao chất lượng thi công mặt đường BTN, giảm thiểu hư hỏng sau khai thác.

3. Các viện nghiên cứu và trường đại học chuyên ngành xây dựng giao thông: Tham khảo các kết quả phân tích, đánh giá và giải pháp kỹ thuật để phát triển nghiên cứu sâu hơn về vật liệu và công nghệ thi công mặt đường BTN.

4. Chính quyền địa phương và doanh nghiệp vận tải: Hiểu rõ tác động của tải trọng và lưu lượng xe đến chất lượng mặt đường, phối hợp trong việc kiểm soát tải trọng và bảo vệ hạ tầng giao thông.

Câu hỏi thường gặp

1. Tại sao mặt đường bê tông nhựa lại dễ bị hằn lún vệt bánh xe?
   Hiện tượng hằn lún vệt bánh xe xảy ra khi hỗn hợp BTN mất ổn định dưới tác động tải trọng lặp lại và nhiệt độ cao, dẫn đến biến dạng dẻo của vật liệu. Ngoài ra, vật liệu không đạt chuẩn và thi công không đúng kỹ thuật cũng làm tăng nguy cơ này.

2. Hàm lượng nhựa tối ưu trong hỗn hợp bê tông nhựa được xác định như thế nào?
   Hàm lượng nhựa tối ưu được xác định theo phương pháp Marshall, dựa trên tỷ lệ cốt liệu lọt qua các cỡ sàng và các chỉ tiêu cơ lý như độ ổn định, độ rỗng dư. Công thức tính hàm lượng nhựa tối ưu dự đoán được áp dụng theo TCVN 8820:2011.

3. Các biện pháp nào giúp nâng cao tuổi thọ mặt đường bê tông nhựa?
   Bao gồm kiểm soát chất lượng vật liệu, tuân thủ quy trình thi công nghiêm ngặt, thiết kế kết cấu phù hợp với tải trọng thực tế, quản lý tải trọng xe và bảo dưỡng định kỳ mặt đường.

4. Tại sao xe quá tải lại ảnh hưởng nghiêm trọng đến mặt đường BTN?
   Xe quá tải tạo ra áp lực lớn vượt quá khả năng chịu lực thiết kế của mặt đường, gây ra biến dạng vĩnh viễn như hằn lún, nứt và phá hủy kết cấu mặt đường nhanh chóng.

5. Làm thế nào để kiểm soát chất lượng thi công mặt đường bê tông nhựa?
   Thông qua giám sát liên tục tại trạm trộn và công trường, kiểm tra nhiệt độ trộn, tỷ lệ vật liệu, độ chặt lớp BTN sau lu lèn, và thực hiện các thử nghiệm mẫu theo tiêu chuẩn kỹ thuật hiện hành.

Kết luận

• Mặt đường bê tông nhựa trên Quốc lộ 20 đoạn Km0+000 – Km123+105,17 đã xuất hiện các hiện tượng hư hỏng như hằn lún vệt bánh xe và nứt mặt đường, ảnh hưởng đến tuổi thọ và an toàn giao thông.
• Nguyên nhân chính bao gồm chất lượng vật liệu không đảm bảo, quy trình thi công chưa nghiêm ngặt, kết cấu mặt đường chưa phù hợp với tải trọng và lưu lượng xe thực tế, cùng với điều kiện khí hậu nhiệt đới gió mùa.
• Đề xuất các giải pháp cải tiến vật liệu, nâng cao quy trình thi công, thiết kế kết cấu phù hợp, quản lý tải trọng xe và bảo dưỡng định kỳ nhằm nâng cao chất lượng mặt đường.
• Nghiên cứu có ý nghĩa thực tiễn quan trọng cho các cơ quan quản lý, nhà thầu thi công và các bên liên quan trong ngành giao thông vận tải.
• Các bước tiếp theo bao gồm triển khai áp dụng giải pháp đề xuất, theo dõi hiệu quả và nghiên cứu ứng dụng công nghệ mới để nâng cao hơn nữa chất lượng mặt đường bê tông nhựa.

Hành động ngay hôm nay để bảo vệ và nâng cao chất lượng hạ tầng giao thông, góp phần phát triển kinh tế bền vững cho khu vực Đồng Nai và Lâm Đồng.

Trích đoạn nội dung tài liệu

CHƯƠNG I : TỔNG QUAN VỀ BÊ TÔNG NHỰA, YÊU CẦU CHẤT LƯỢNG MẶT ĐƯỜNG BÊ TÔNG NHỰA. Mặt đường bê tông nhựa 1. Khái niệm - Bê tông nhựa (Asphaltic concrete-AC) là hỗn hợp vật liệu gồm đá (cốt liệu lớn ) theo một thành phần cấp phối nhất định: cát, nhựa, và bột khoáng được trộn với nhau ở một nhiệt độ nhất định, rải thành lớp, lu lèn chặt. - Mặt đường bê tông nhựa là một loại đường cấp cao, được sử dụng rộng rãi cho đường ô tô và sân bay.

- Ưu điểm: + Có tuổi thọ cao (thường 10-20 năm) nếu bảo trì tốt có thể kéo dài hơn, cường độ khá cao chịu được nén, uốn tốt. + Mặt đường bằng phẳng, êm thuận, ít bụi, không phát sinh tiếng ồn khi xe chạy, ít bị bào mòn (dưới 1mm mỗi năm) dễ bảo dưỡng, sửa chữa. + Dễ cơ giới hóa và đồng bộ hóa trong quá trình thi công. + Dễ kiểm soát chất lượng khi thi công.

- Nhược điểm: + Cường độ dễ bị biến đổi bất lợi dưới ảnh hưởng của chế độ thủy nhiệt. + Mặt đường loại này dễ bị trơn trượt khi ẩm ướt. + Cường độ mặt đường giảm dần theo thời gian do hiện tượng lão hóa của nhựa. + Đòi hỏi kỹ thuật cao trong quá trình thi công, gây phức tạp nếu xây dựng ở những vùng xa xôi hẻo lánh, các đường có địa hình phức tạp.

+ Các đường có các loại xe bánh xích, bánh sắt nặng đi lại trên mặt đường bê tông nhựa thường để lại những dấu vết làm hư hỏng lớp mặt, nên thường không làm mặt đường bê tông nhựa cho loại này. + Sử dụng vật liệu bê tông nhựa gây tác động lớn đến môi trường. Nhựa trong bê tông nhựa khi sử dụng, và sau khi sử dụng đều thải ra nhiều chất độc hại cho môi trường và ảnh hưởng đến người và cây trồng. 4 Với các đường cao tốc, khi dùng bê tông nhựa cần thiết kế loại mặt đường bê tông nhựa có độ bám dính tốt hoặc rải lớp tạo nhám trên mặt.

+ Với mặt đường sân bay: Mặt đường bê tông nhựa dùng cho sân bay thường dùng cho các sân bay sử dụng loại máy bay động cơ cánh quạt. Do tốc độ hạ cánh lớn (từ 200-250 km/h) nên lực ma sát tiếp xúc giữa bánh xe và mặt đường rất lớn. Do vậy yêu cầu của bê tông nhựa cao hơn so với dùng cho đường ô tô. Thông thường người ta dùng bê tông nhựa polymer hoặc các loại bê tông nhựa đặc biệt có độ bền cao, hoặc thậm chí phải dùng bê tông nhựa có cốt bằng lưới thép để chống dồn, trượt bê tông nhựa.

Ngày nay mặt đường bê tông nhựa đã trở thành một loại mặt đường cấp cao chủ yếu, dùng phổ biến ở hầu khắp các nước trên thế giới cho các đường có mật độ xe lớn và đường trong thành phố. Nếu kết cấu mặt đường đủ cường độ, nền đường thoát nước tốt, lớp mặt đường bê tông nhựa thi công đúng quy cách có thể phục vụ từ 15-20 năm bảng dưới: Bảng 1. Thời hạn phục vụ của mặt đường bê tông nhựa tùy thuộc vào mật độ xe Sửa chữa vừa Sửa chữa lớn Mật độ xe; xe/ngày đêm Thời hạn sửa chữa (năm) 1000 – 3000 6 – 11 18 – 22 3000 – 5000 4–6 16 – 18 5000 – 10000 3–4 12 – 16 1. Cấu tạo mặt đường bê tông nhựa Cấu tạo của mặt đường có dùng lớp bê tông nhựa làm tầng mặt có nhiều dạng khác nhau, tùy thuộc vào cường độ yêu cầu, mật độ và thành phần xe, điều kiện khí hậu, thủy văn, điều kiện thi công, tình hình vật liệu nhất là vật liệu tại chỗ… 5 Độ dốc ngang của mặt đường bê tông nhựa lấy từ 15-20%.

Độ dốc dọc không nên quá 60%, cần làm loại bê tông nhựa có độ nhám cao, hay làm thêm một lớp láng mặt có độ nhám cao lên trên mặt đường bê tông nhựa. Cường độ và độ bằng phẳng của mặt đường bê tông nhựa phụ thuộc nhiều vào chất lượng của tầng móng. Tầng móng phải vững chắc và ổn định. Trực tiếp dưới lớp mặt bê tông nhựa thông thường người ta dùng lớp vật liệu có dùng chất liên kết hữu cơ hay vô cơ như lớp đá dăm đen, hỗn hợp sỏi sạn đen, lớp đá dăm thấm nhập nhựa, lớp bê tông xi măng mác từ 70 đến 200, lớp hỗn hợp đá dăm hay cuội sỏi gia cố xi măng, lớp đất gia cố xi măng, lớp đất gia cố tổng hợp nhũ tương và xi măng, lớp cấp phối gia cố nhũ tương nhựa và xi măng.

Cũng có khi làm lớp mặt bê tông nhựa ngay trên lớp đá lát. Đối với mặt đường bê tông xi măng mà ở trên mặt có rải lớp bê tông nhựa thì tổng chiều dày của các lớp bằng hỗn hợp đá – nhựa này không được nhỏ hơn 10cm. Nếu lớp này mỏng quá thì tất cả các kẽ nứt cũng như các đường khe nối của tấm bê tông xi măng sẽ lập lại toàn bộ ngay trên mặt lớp bê tông nhựa. Tầng mặt bê tông nhựa có thể là 1 lớp hoặc 2 lớp.

Nếu là mặt đường bê tông nhựa 1 lớp thì lớp trên của tầng móng phải làm bằng lớp đá dăm đen, hoặc hỗn hợp đá sỏi sạn đen hoặc đá dăm thấp nhập nhựa. Mặt đường bê tông nhựa một lớp làm bằng hỗn hợp nóng và ấm có thể chọn từ 4 đến 6cm; nếu làm bằng hỗn hợp nguội thì từ 3 đến 4cm. Đối với mặt đường bê tông nhựa 2 lớp thì chiều dày của lớp trên bằng 3,5÷5cm khi làm bằng hỗn hợp hạt nhỏ và hạt trung, và bằng 3÷3,5cm khi làm bằng bê tông nhựa cát, chiều dày của lớp dưới bằng 4÷6cm nếu làm bằng hỗn hợp hạt trung, và bằng 5÷7cm nếu làm hỗn hợp hạt lớn. Như vậy tổng số chiều dày của tầng mặt bê tông nhựa 2 lớp có thể từ 7,5÷11cm.

Đối với lớp bê tông nhựa cát nguội để làm lớp bảo vệ hay lớp láng mặt có thể dày từ 1,5cm trở lên. 6 Trong những năm gần đây ở nhiều nước có xu hướng dùng kết cấu mặt đường bê tông nhựa gồm các lớp ở tầng móng đều làm bằng vật liệu gia cố với các chất liên kết hữu cơ hoặc vô cơ đặt trực tiếp trên nền đất và dùng kết cấu bao gồm ít lớp nhưng dày thay cho việc dùng kết cấu có nhiều lớp mỏng. Chiều dày của một lớp bê tông nhựa có thể đến 8cm, của một lớp hỗn hợp đá trộn nhựa hay cấp phối sỏi sạn trộn nhựa có thể 20÷25cm. Với những phương tiện lu lèn hiện đại có thể đầm nén lớp bê tông nhựa dày cũng như lớp hỗn hợp đá nhựa dày để đạt được độ chặt cần thiết.

Hơn nữa khi lớp bê tông nhựa hay lớp hỗn hợp đá nhựa càng dày (không quá 20÷25cm) thì nhiệt độ trong khối vật liệu càng ít bị giảm trong quá trình lu lèn, điều đó làm cho hiệu quả lu lèn càng tăng, độ chặt đạt được càng lớn. Phân loại bê tông nhựa * Phân loại theo TCVN8819:2011 Mặt đường BTN nóng – yêu cầu thi công và nghiệm thu. Tuỳ theo các tính chất đặc trưng của bản thân hỗn hợp bê tông nhựa hoặc công nghệ sản xuất mà chúng được phân chia ra các loại khác nhau: Theo độ rỗng dư, bê tông nhựa được phân ra 2 loại: - Bê tông nhựa chặt (viết tắt là BTNC): có độ rỗng dư từ 3% đến 6%, dùng làm lớp mặt trên và lớp mặt dưới. Trong thành phần hỗn hợp bắt buộc phải có bột khoáng; - Bê tông nhựa rỗng (viết tắt là BTNR): có độ rỗng dư từ 7% đến 12% và chỉ dùng làm lớp móng.

Theo kích cỡ hạt lớn nhất danh định của bê tông nhựa chặt, được phân ra 4 loại: - Bê tông nhựa chặt có cỡ hạt lớn nhất danh định là 9,5 mm (và cỡ hạt lớn nhất là 12,5 mm), viết tắt là BTNC 9,5; - Bê tông nhựa chặt có cỡ hạt lớn nhất danh định là 12,5 mm (và cỡ hạt lớn nhất là 19 mm), viết tắt là BTNC 12,5; - Bê tông nhựa chặt có cỡ hạt lớn nhất danh định là 19 mm (và cỡ hạt lớn nhất là 25 mm), viết tắt là BTNC 19; - Bê tông nhựa cát, có cỡ hạt lớn nhất danh định là 4,75 mm (và cỡ hạt lớn nhất 7 là 9,5 mm), viết tắt là BTNC 4,75. Thành phần cấp phối của bê tông nhựa (BTN). Giới hạn về thành phần cấp phối hỗn hợp cốt liệu ( thí nghiệm theo TCVN 7572- 2:2006) và phạm vi áp dụng của các loại BTN. Theo TCVN 8891-2001 thì quy định tại: Bảng 1.2: Cấp phối hỗn hợp cốt liệu bê tông nhựa chặt (BTNC) Quy định BTNC 9,5 BTNC 12,5 BTNC 19 BTNC 4,75 1.Cỡ hạt lớn nhất danh định, mm 9,5 12,5 19 4,75 2.Cỡ sàng mắt vuông, mm Lượng lọt qua sàng, % khối lượng 25 - - 100 - 19 - 100 90÷100 - 12,5 100 90÷100 71÷86 - 9,5 90÷100 74÷89 58÷76 100 4,75 55÷80 48÷71 36÷61 80÷100 2,36 36÷63 30÷55 25÷45 65÷82 1,18 25÷45 21÷40 17÷33 45÷65 0,600 17÷33 15÷31 12÷25 30÷50 0,300 12÷25 11÷22 8÷17 20÷36 0,150 9÷17 8÷15 6÷12 15÷25 0,750 6÷10 6÷10 5÷8 8÷12 3.

Hàm lượng nhựa đường tham khảo, % khối lượng hỗn hợp bê 5,2÷62 5÷6 4,8÷5,8 6÷7,5 tông nhựa 4.Chiều dày lớp bê tông nhựa hợp 4÷5 5÷7 6÷8 3÷5 lý (sau khi lu lèn), cm 5. Phạm vi nên áp dụng Lớp mặt Lớp mặt trên Lớp mặt Vỉa hè, làn trên hoặc lớp mặt dưới dành cho xe dưới đạp, xe thô sơ 8 Theo chỉ đạo của Bộ Giao thông vận tải tại Quyết định số 858/QĐ – BGTVT ngày 26/3/2014 thì cấp phối cốt liệu các loại BTN được quy định như sau: Để tăng khả năng chống cắt trượt BTNC đối với các tuyến đường ô tô có quy mô giao thông lớn, yêu cầu về thành phần cấp phối BTNC của BTNC 12,5 và BTNC 19 cần chọn theo xu hướng giảm hàm lượng hạt mịn và bổ sung BTNC có cỡ hạt lớn nhất danh định bằng 25mm (BTNC 25) dung cho lớp dưới cùng của tầng mặt BTNC ba lớp, chi tiết xem trong: Bảng 1.3: Cấp phối cốt liệu các loại BTNC Loại BTNC BTNC 12,5 BTNC 19 BTNC 25 1.Cỡ hạt lớn nhất danh định, mm 12,5 19 25 2.Cỡ sàng mắt vuông, mm Lượng lọt qua sàng, % khối lượng 31,5 - - 100 25 - 100 90÷100 19 100 90÷100 75÷90 12,5 74÷90 60÷78 55÷74 9,5 60÷80 50÷72 45÷65 4,75 34÷62 26÷56 24÷52 2,36 20÷48 16÷44 16÷42 1,18 13÷36 12÷33 12÷33 0,600 9÷26 8÷24 8÷24 0,300 7÷18 5÷17 5÷17 0,150 5÷14 4÷13 4÷13 0,750 4÷8 3÷7 3÷7 3.Chiều dày lớp bê tông nhựa hợp lý (sau khi 5÷7 6÷8 8÷12 lu lèn), cm BTNC thô được định nghĩa là các loại BTNC tại bảng 1.
