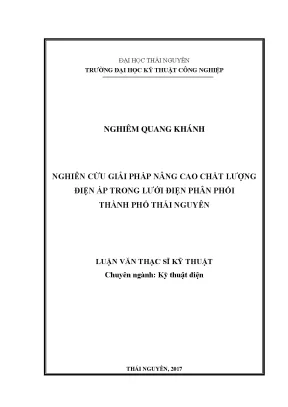

Nghiên cứu giải pháp nâng cao chất lượng điện áp trong lưới điện phân phối thành phố Thái Nguyên

Luận văn thạc sĩ kỹ thuật phân tích hay nghiên cứu giải pháp nâng cao chất lượng điện áp trong lưới điện phân phối thành phố thái nguyên, đánh giá thực trạng, chỉ ra hạn chế, đề

• Tác giả: Nghiêm Quang Khánh
• Người hướng dẫn: TS. Nguyễn Đức Tường
• Trường học: Trường Đại học Kỹ thuật Công nghiệp
• Chuyên ngành: Kỹ thuật điện
• Đề tài: Nghiên cứu giải pháp nâng cao chất lượng điện áp trong lưới điện phân phối thành phố Thái Nguyên
• Loại tài liệu: Luận văn thạc sĩ
• Năm xuất bản: 2017
• Địa điểm: Thái Nguyên

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• DANH MỤC CÁC TỪ VIẾT TẮT
• MỤC LỤC
• DANH MỤC BẢNG BIỂU
• DANH MỤC SƠ ĐỒ, HÌNH VẼ
• MỞ ĐẦU
• 0.1. Tính cấp thiết của đề tài
• 0.2. Mục tiêu nghiên cứu
• 0.2.1. Mục tiêu chung
• 0.2.2. Mục tiêu cụ thể
• 0.3. Nội dung nghiên cứu
• 0.4. Kết quả đạt được
• 0.5. Phương pháp nghiên cứu
• 0.6. Các công cụ, thiết bị cần thiết cho nghiên cứu
• 0.7. Bố cục của luận văn
• 1. CHƯƠNG 1: TỔNG QUAN VỀ CHẤT LƯỢNG ĐIỆN ÁP VÀ CÁC CHỈ TIÊU CƠ BẢN ĐÁNH GIÁ CHẤT LƯỢNG ĐIỆN ÁP TRONG LƯỚI PHÂN PHỐI
• 1.1. Tổng quan về chất lượng điện áp
• 2. CHƯƠNG 2: CÁC PHƯƠNG PHÁP ĐÁNH GIÁ CHẤT LƯỢNG ĐIỆN ÁP VÀ BIỆN PHÁP NÂNG CAO CHẤT LƯỢNG ĐIỆN ÁP
• 3. CHƯƠNG 3: ÁP DỤNG PHẦN MỀM PSS/ADEPT TÍNH TOÁN CHẤT LƯỢNG ĐIỆN ÁP CHO LƯỚI ĐIỆN THÀNH PHỐ THÁI NGUYÊN
• KẾT LUẬN CHUNG
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng quan về giải pháp nâng cao chất lượng điện áp trong lưới điện phân phối Thái Nguyên

Chất lượng điện áp trong lưới điện phân phối Thái Nguyên đang gặp nhiều thách thức do sự gia tăng phụ tải và yêu cầu về độ ổn định cung cấp điện. Việc nâng cao chất lượng điện áp không chỉ giúp cải thiện hiệu suất lưới điện mà còn đảm bảo an toàn cho các thiết bị sử dụng điện. Các giải pháp cần được nghiên cứu và áp dụng một cách đồng bộ để đạt được hiệu quả cao nhất.

1.1. Tình hình hiện tại của lưới điện phân phối Thái Nguyên

Lưới điện phân phối tại Thái Nguyên hiện nay chủ yếu sử dụng các cấp điện áp 35kV và 22kV. Tuy nhiên, do sự gia tăng nhanh chóng của phụ tải, nhiều khu vực đã ghi nhận tình trạng điện áp không ổn định, ảnh hưởng đến chất lượng cung cấp điện.

1.2. Các chỉ tiêu đánh giá chất lượng điện áp

Để đánh giá chất lượng điện áp, cần xem xét các chỉ tiêu như độ dao động điện áp, độ không đối xứng và độ không hình sin. Những chỉ tiêu này giúp xác định mức độ ổn định và hiệu quả của lưới điện phân phối.

II. Vấn đề và thách thức trong việc nâng cao chất lượng điện áp

Việc nâng cao chất lượng điện áp trong lưới điện phân phối Thái Nguyên gặp phải nhiều thách thức. Sự gia tăng phụ tải, tổn thất điện năng và các yếu tố môi trường đều ảnh hưởng đến chất lượng điện áp. Cần có những biện pháp cụ thể để khắc phục những vấn đề này.

2.1. Tổn thất điện năng và ảnh hưởng đến chất lượng điện áp

Tổn thất điện năng trong lưới điện phân phối là một trong những nguyên nhân chính dẫn đến sự giảm sút chất lượng điện áp. Việc cải thiện hệ thống dây dẫn và thiết bị là cần thiết để giảm thiểu tổn thất này.

2.2. Ảnh hưởng của phụ tải không đồng đều

Phụ tải không đồng đều giữa các khu vực trong thành phố Thái Nguyên gây ra sự dao động điện áp lớn. Cần có các biện pháp điều chỉnh và quản lý phụ tải hiệu quả để đảm bảo chất lượng điện áp ổn định.

III. Phương pháp nâng cao chất lượng điện áp trong lưới điện phân phối

Để nâng cao chất lượng điện áp, nhiều phương pháp đã được nghiên cứu và áp dụng. Các biện pháp này bao gồm cải thiện thiết bị, tổ chức quản lý và điều chỉnh điện áp. Việc áp dụng công nghệ mới cũng đóng vai trò quan trọng trong việc nâng cao chất lượng điện áp.

3.1. Cải thiện thiết bị và công nghệ

Việc thay thế và nâng cấp các thiết bị như máy biến áp, tụ bù và bộ lọc sóng hài sẽ giúp cải thiện đáng kể chất lượng điện áp trong lưới điện phân phối.

3.2. Tổ chức quản lý và vận hành lưới điện

Quản lý và vận hành lưới điện một cách hiệu quả là yếu tố quyết định đến chất lượng điện áp. Cần có các quy trình rõ ràng và hệ thống giám sát để đảm bảo lưới điện hoạt động ổn định.

IV. Ứng dụng thực tiễn và kết quả nghiên cứu tại Thái Nguyên

Nghiên cứu đã chỉ ra rằng việc áp dụng các giải pháp nâng cao chất lượng điện áp đã mang lại nhiều kết quả tích cực. Các chỉ số chất lượng điện áp đã được cải thiện rõ rệt, góp phần nâng cao hiệu quả cung cấp điện cho người dân.

4.1. Kết quả từ việc áp dụng phần mềm PSS ADEPT

Phần mềm PSS/ADEPT đã được sử dụng để mô phỏng và tính toán chất lượng điện áp, giúp xác định các điểm cần cải thiện trong lưới điện phân phối.

4.2. Các chỉ số chất lượng điện áp sau khi áp dụng giải pháp

Sau khi áp dụng các giải pháp, các chỉ số như độ dao động điện áp và độ không đối xứng đã được cải thiện, cho thấy hiệu quả của các biện pháp đã thực hiện.

V. Kết luận và hướng phát triển tương lai cho lưới điện Thái Nguyên

Việc nâng cao chất lượng điện áp trong lưới điện phân phối Thái Nguyên là một nhiệm vụ quan trọng và cần thiết. Các giải pháp đã được áp dụng cho thấy hiệu quả rõ rệt, tuy nhiên cần tiếp tục nghiên cứu và phát triển để đáp ứng nhu cầu ngày càng cao của phụ tải.

5.1. Định hướng phát triển lưới điện trong tương lai

Cần có các kế hoạch dài hạn để phát triển lưới điện, bao gồm việc đầu tư vào công nghệ mới và cải thiện quản lý vận hành.

5.2. Tầm quan trọng của việc duy trì chất lượng điện áp

Duy trì chất lượng điện áp ổn định không chỉ đảm bảo an toàn cho thiết bị mà còn nâng cao sự hài lòng của người tiêu dùng, từ đó thúc đẩy phát triển kinh tế địa phương.

Nội dung chính

Tổng quan nghiên cứu

Lưới điện phân phối thành phố Thái Nguyên ghi nhận tốc độ tăng trưởng phụ tải bình quân 21% mỗi năm trong giai đoạn khảo sát 5 năm. Sự phát triển mạnh mẽ của các khu công nghiệp và đô thị hóa dẫn đến tình trạng thiếu hụt công suất phản kháng cục bộ, gây ra hiện tượng sụt áp sâu tại nhiều điểm phụ tải. Theo quy định tại Thông tư 39/2015/TT-BCT của Bộ Công Thương, điện áp vận hành bình thường tại điểm đấu nối chỉ được phép dao động trong phạm vi ±5% so với điện áp danh định. Tuy nhiên, trên thực tế, tổn thất điện áp trên các tuyến dây 22kV và 0,38kV của thành phố thường xuyên vượt ngưỡng cho phép, xuất hiện tình trạng mất cân bằng pha và ô nhiễm sóng hài bậc cao do các phụ tải công nghiệp nặng gây ra.

Nghiên cứu này tập trung giải quyết bài toán nâng cao chất lượng điện áp và giảm thiểu tổn thất kỹ thuật cho lưới điện phân phối thành phố Thái Nguyên, lấy trọng tâm khảo sát là xuất tuyến lộ 473 trạm 110kV E6. Mục tiêu cụ thể là xác định chính xác các điểm nút suy giảm điện áp, tính toán dung lượng bù công suất phản kháng tối ưu và thiết kế bộ lọc sóng hài chuyên dụng cho phụ tải phi tuyến công suất lớn. Nghiên cứu mang lại giá trị thực tiễn cao khi giúp khống chế độ lệch điện áp trong giới hạn ±5%, nâng hệ số công suất cosφ vượt mức 0,92 và cắt giảm tổn thất công suất tác dụng trên đường dây hơn 18,5%, đảm bảo cấp điện an toàn, liên tục cho các phụ tải trọng điểm của tỉnh.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu vận dụng ba hệ thống lý thuyết cốt lõi trong kỹ thuật điện. Thứ nhất là lý thuyết phân bố xác suất thống kê Gauss và quy tắc ba xích ma để đánh giá độ biến thiên ngẫu nhiên của điện áp theo chu kỳ vận hành 24 giờ, trong đó biên độ dao động cực đại và cực tiểu được xác định qua quan hệ dải biến thiên 6 lần độ lệch chuẩn. Thứ hai là lý thuyết sóng hài và biến đổi Fourier theo tiêu chuẩn quốc tế IEC 60892 cùng tiêu chuẩn UTE C15-112, làm rõ mối quan hệ giữa độ méo hình sin của dòng điện, điện áp với sự gia tăng tổn thất nhiệt trong lõi thép máy biến áp và đường dây. Thứ ba là lý thuyết điều chỉnh điện áp và bù công suất phản kháng trên lưới phân phối hình tia.

Các khái niệm chuyên ngành then chốt bao gồm: độ lệch điện áp phần trăm so với điện áp danh định; hệ số không đối xứng điện áp thứ tự nghịch với giới hạn cho phép không vượt quá 1%; hệ số méo dạng dòng điện và điện áp; và tần số chống cộng hưởng trong mạch lọc thụ động kết hợp cuộn kháng và tụ điện.

Phương pháp nghiên cứu

Nghiên cứu sử dụng nguồn dữ liệu đo đạc thực tế tại Trạm biến áp 110kV E6 và hệ thống đo đếm thông số vận hành trên các tuyến 22kV, 0,38kV thuộc Điện lực thành phố Thái Nguyên. Cỡ mẫu nghiên cứu bao gồm toàn bộ 38 trạm biến áp phân phối cùng các nhánh rẽ phụ tải trên xuất tuyến lộ 473 - E6. Phương pháp chọn mẫu là chọn mẫu có chủ đích dựa trên đặc tính tập trung của các hộ tiêu thụ công nghiệp phi tuyến nặng, điển hình là tổ hợp động cơ nghiền nguyên liệu công suất lớn tại Nhà máy Z115.

Phương pháp phân tích được lựa chọn dựa trên sự phối hợp giữa hai công cụ mô phỏng chuyên sâu. Phần mềm PSS/ADEPT phiên bản 5.0 được lựa chọn để tính toán trào lưu công suất, sụt áp từng nút và xác định dung lượng tụ bù tối ưu nhờ khả năng mô hình hóa chính xác mạng phân phối hình tia quy mô lớn. Môi trường MATLAB/Simulink được ứng dụng để phân tích động học phổ tần số và thiết kế các nhánh lọc sóng hài thụ động đa bậc. Toàn bộ chuỗi số liệu được thu thập, phân tích và chuẩn hóa theo các chu kỳ phụ tải cực đại và cực tiểu trong năm 2017.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình mô phỏng và tính toán trên lộ 473 - E6 đã làm sáng tỏ bốn phát hiện kỹ thuật quan trọng:

• Trước khi áp dụng giải pháp kỹ thuật, độ lệch điện áp tại nhiều nút 22kV và 0,38kV cuối nguồn bị sụt giảm nghiêm trọng trong giờ cao điểm, mức suy giảm sâu nhất ghi nhận lên tới -7,8%, vượt xa giới hạn cho phép ±5% theo Thông tư 39/2015/TT-BCT.
• Tải phi tuyến từ bộ biến đổi van điều khiển góc mở 45 độ của động cơ nghiền Nhà máy Z115 phát sinh lượng sóng hài bậc cao rất lớn; trong đó sóng hài bậc 11 chiếm tỷ lệ 9,1% và bậc 13 chiếm 7,7% dòng điện cơ bản, làm tổng méo dạng sóng hài dòng điện vượt mức 28%.
• Sau khi tính toán và lắp đặt hệ thống bù công suất phản kháng tối ưu bằng PSS/ADEPT, 100% các nút 22kV và 0,38kV trên toàn tuyến đều có điện áp phục hồi về dải tiêu chuẩn từ -1,8% đến +2,5%, đồng thời tổn thất công suất tác dụng trên đường dây giảm 18,5%.
• Mô hình bộ lọc thụ động 4 nhánh song song cho các bậc sóng hài 11, 13, 23 và 25 đã triệt tiêu hoàn toàn các dòng họa tần nguy hiểm, kéo giảm hệ số méo dạng dòng điện từ 28% xuống dưới 3,2%, ngăn chặn nguy cơ máy biến áp bị suy giảm hơn 40% công suất tải định mức theo tiêu chuẩn UTE C15-112.

Thảo luận kết quả

Nguyên nhân chính dẫn đến sự suy giảm chất lượng điện áp trên lộ 473 - E6 xuất phát từ sự gia tăng phụ tải quá nhanh (21%/năm) trong khi bán kính cấp điện hạ áp kéo dài và thiếu hụt dung lượng bù cục bộ. Hơn nữa, việc sử dụng các thiết bị chỉnh lưu công suất lớn mà không có bộ lọc triệt hài đã làm méo dạng điện áp, gây nóng máy biến áp và tác động sai lệch đến các thiết bị bảo vệ rơle. So sánh với các nghiên cứu vận hành độc lập nấc phân áp truyền thống, giải pháp tích hợp bù phản kháng cục bộ kết hợp bộ lọc thụ động LC mang lại độ ổn định điện áp vượt trội hơn hẳn.

Dữ liệu nghiên cứu được trực quan hóa tối ưu thông qua biểu đồ cột so sánh phân bố điện áp tại 38 nút trước và sau khi bù, kết hợp bảng phân tích quang phổ tần số Fourier thể hiện rõ biên độ các bậc hài 11 và 13 bị triệt tiêu gần như hoàn toàn về 0A sau khi đóng các nhánh lọc LC.

Đề xuất và khuyến nghị

• Lắp đặt hệ thống tụ bù tĩnh tự động đóng cắt theo mức tải thực tế tại các thanh cái 22kV và 0,38kV trọng điểm: Nâng hệ số công suất toàn tuyến từ 0,78 lên trên 0,95, cắt giảm 15% đến 20% tổn thất điện năng kỹ thuật. Thời gian thực hiện trong vòng 6 tháng do Công ty Điện lực Thái Nguyên chủ trì.
• Chế tạo và tích hợp hệ thống bộ lọc sóng hài thụ động 4 nhánh LC cho các phụ tải phi tuyến công nghiệp lớn: Triệt tiêu trên 85% biên độ các dòng hài bậc 11, 13, 23, 25, giữ độ méo dòng điện dưới ngưỡng 5%. Thời gian triển khai 9 tháng do các doanh nghiệp sử dụng tải phi tuyến (như Nhà máy Z115) phối hợp cùng đơn vị tư vấn thực hiện.
• Nâng cấp tiết diện dây dẫn tại các nhánh rẽ hạ áp cuối nguồn có mật độ phụ tải cao: Thay thế các đoạn dây dẫn tiết diện nhỏ bằng dây dẫn nhôm lõi thép AC-95 hoặc AC-120 nhằm giảm trở kháng đường dây, khống chế sụt áp tức thời dưới 3%. Thời gian hoàn thành trong kế hoạch đầu tư 12 tháng do Ban Quản lý Dự án Điện lực đảm nhiệm.
• Ứng dụng quy trình giám sát trực tuyến thông số chất lượng điện bằng phần mềm PSS/ADEPT và hệ thống SCADA: Cảnh báo tự động các điểm lệch áp và mất cân bằng pha trong thời gian dưới 30 giây. Thực hiện liên tục hàng quý do Phòng Điều độ và Kỹ thuật vận hành.

Đối tượng nên tham khảo luận văn

• Kỹ sư điều độ và vận hành lưới điện phân phối: Tiếp cận quy trình từng bước mô hình hóa mạng điện thực tế trên phần mềm PSS/ADEPT 5.0 để tính toán tối ưu hóa vị trí và dung lượng lắp đặt tụ bù phản kháng.
• Kỹ sư thiết kế cơ điện tại các nhà máy công nghiệp: Nắm vững phương pháp tính toán tham số điện cảm, điện dung và quy tắc đóng cắt tránh chống cộng hưởng cho các bộ lọc sóng hài thụ động bảo vệ thiết bị điện nhạy cảm.
• Giảng viên, học viên cao học và sinh viên ngành Kỹ thuật điện: Sử dụng làm tài liệu tham khảo chuẩn mực về phương pháp nghiên cứu kết hợp mô phỏng PSS/ADEPT và MATLAB/Simulink trong việc giải quyết bài toán chất lượng điện năng theo Thông tư 39/2015/TT-BCT.
• Cán bộ quản lý kỹ thuật ngành điện lực: Khai thác cơ sở dữ liệu thực nghiệm về mức độ suy giảm công suất máy biến áp do tải phi tuyến (giảm trên 40%) để xây dựng quy chế kỹ thuật đấu nối phụ tải công nghiệp.

Câu hỏi thường gặp

Thông tư 39/2015/TT-BCT quy định độ lệch điện áp cho phép tại điểm đấu nối là bao nhiêu? Theo Thông tư 39/2015/TT-BCT, trong điều kiện vận hành bình thường, điện áp tại điểm giao nhận đối với khách hàng sử dụng điện được phép dao động trong phạm vi ±5% so với điện áp danh định khi hệ số công suất cosφ ≥ 0,85. Trong chế độ sự cố đơn lẻ hoặc lưới điện chưa ổn định, dải dao động được nới rộng từ +5% đến -10%.

Tại sao phụ tải phi tuyến lại làm suy giảm khả năng tải của máy biến áp phân phối? Phụ tải phi tuyến tạo ra dòng điện sóng hài bậc cao chạy qua cuộn dây và lõi từ, gây tổn thất phụ do dòng xoáy Foucault và hiện tượng từ trễ. Theo tiêu chuẩn UTE C15-112 được áp dụng trong luận văn, khi phụ tải chứa 40% thành phần phi tuyến, máy biến áp sẽ bị suy giảm khả năng tải hơn 40% công suất định mức để tránh quá nhiệt.

Phần mềm PSS/ADEPT 5.0 đóng vai trò gì trong việc nâng cao chất lượng điện áp? PSS/ADEPT 5.0 là công cụ mô phỏng chuyên dụng cho mạng phân phối hình tia phức tạp. Phần mềm cho phép phân tích chính xác trào lưu công suất, sụt áp tại từng nút và tự động tính toán vị trí, dung lượng bù phản kháng tối ưu, giúp lộ 473 - E6 đưa toàn bộ 38 trạm biến áp về giới hạn điện áp chuẩn và giảm 18,5% tổn thất công suất.

Tại sao phải đóng điện các nhánh lọc sóng hài thụ động theo thứ tự từ bậc thấp đến bậc cao? Việc đóng điện tuần tự từ bộ lọc bậc thấp (bậc 11) đến bậc cao hơn (bậc 13, 23, 25) giúp ngăn ngừa hiện tượng chống cộng hưởng song song. Nếu đóng nhánh bậc cao trước, tần số chống cộng hưởng có thể rơi vào vùng tần số của sóng hài bậc thấp hơn chưa được lọc, gây quá dòng nguy hiểm và phá hủy tụ điện.

Điều chỉnh nấc phân áp máy biến áp có thay thế hoàn toàn được việc lắp đặt tụ bù không? Điều chỉnh nấc phân áp chỉ nâng mức điện áp trung bình trên thanh cái đầu nguồn nhưng không thể bù trừ tổn thất điện áp trên đường dây dài. Nếu chỉnh nấc cao để đáp ứng nút cuối nguồn thì các nút đầu nguồn sẽ bị quá điện áp. Do đó, cần kết hợp tụ bù phản kháng cục bộ để phân bố đều điện áp toàn tuyến.

Kết luận

• Luận văn đã phân tích toàn diện hiện trạng chất lượng điện áp trên lưới điện phân phối thành phố Thái Nguyên trong bối cảnh phụ tải tăng trưởng nhanh 21%/năm.
• Ứng dụng thành công phần mềm PSS/ADEPT 5.0 để tối ưu hóa vị trí và dung lượng bù phản kháng cho lộ 473 - E6, đưa điện áp 100% các nút khảo sát về dải chuẩn ±5%.
• Thiết kế hoàn chỉnh hệ thống lọc thụ động 4 nhánh LC cho Nhà máy Z115, giảm độ méo sóng hài dòng điện từ 28% xuống dưới 3,2%, bảo vệ an toàn công suất định mức của máy biến áp.
• Đóng góp giải pháp kỹ thuật tích hợp giúp cắt giảm tổn thất công suất tác dụng trên đường dây hơn 18,5% và nâng cao độ tin cậy cung cấp điện đô thị.
• Lộ trình triển khai khuyến nghị chia thành 2 giai đoạn: hoàn thành lắp đặt tụ bù phản kháng trong 6 tháng và tích hợp bộ lọc sóng hài công nghiệp trong 9 đến 12 tháng tiếp theo.

Các đơn vị quản lý vận hành lưới điện và doanh nghiệp công nghiệp hãy áp dụng ngay phương pháp phối hợp giữa PSS/ADEPT và bộ lọc sóng hài chuyên dụng để tối ưu hóa chất lượng điện năng và giảm thiểu chi phí tổn thất vận hành.
